Устройство селекции прямоугольных импульсных сигналов

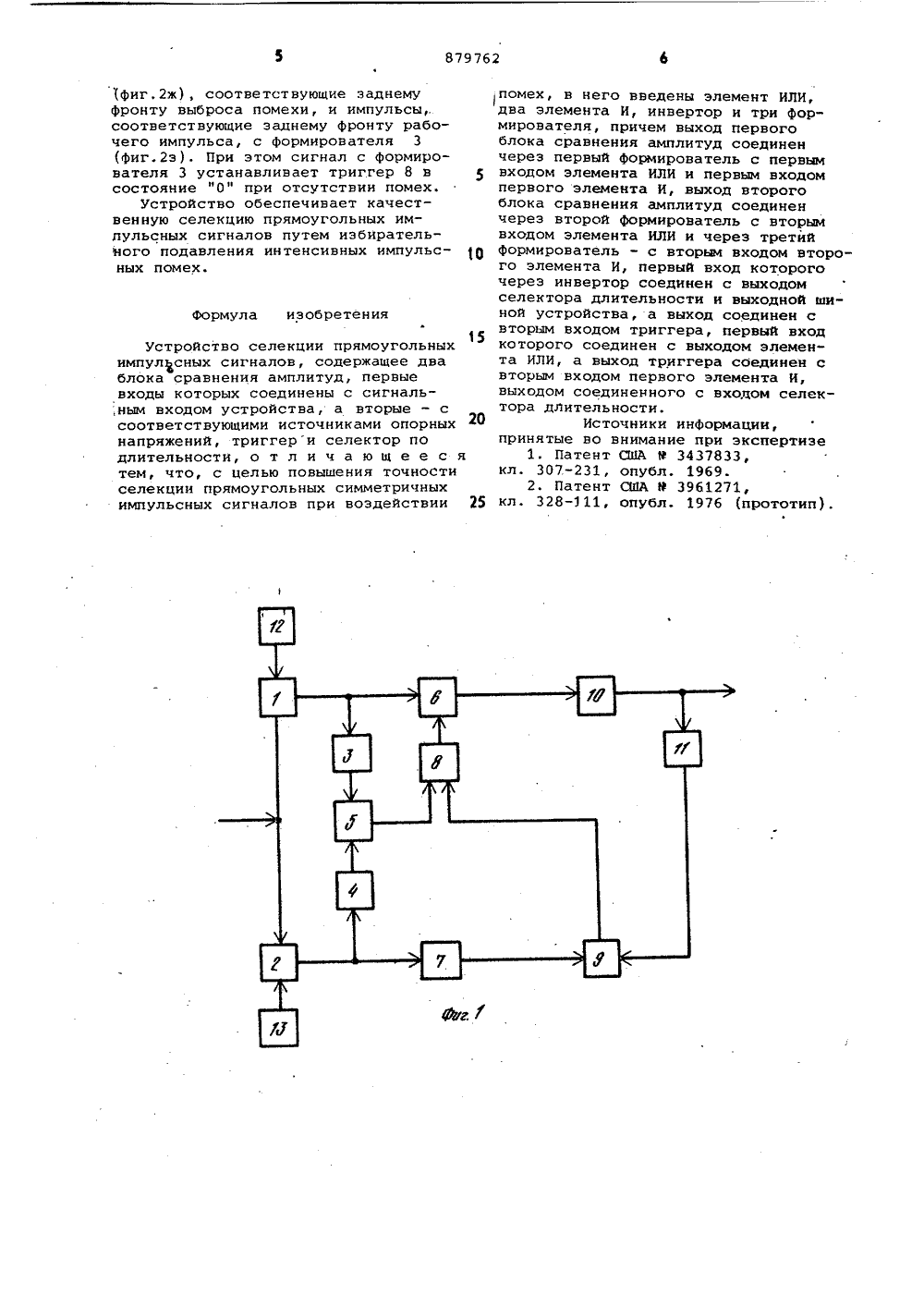

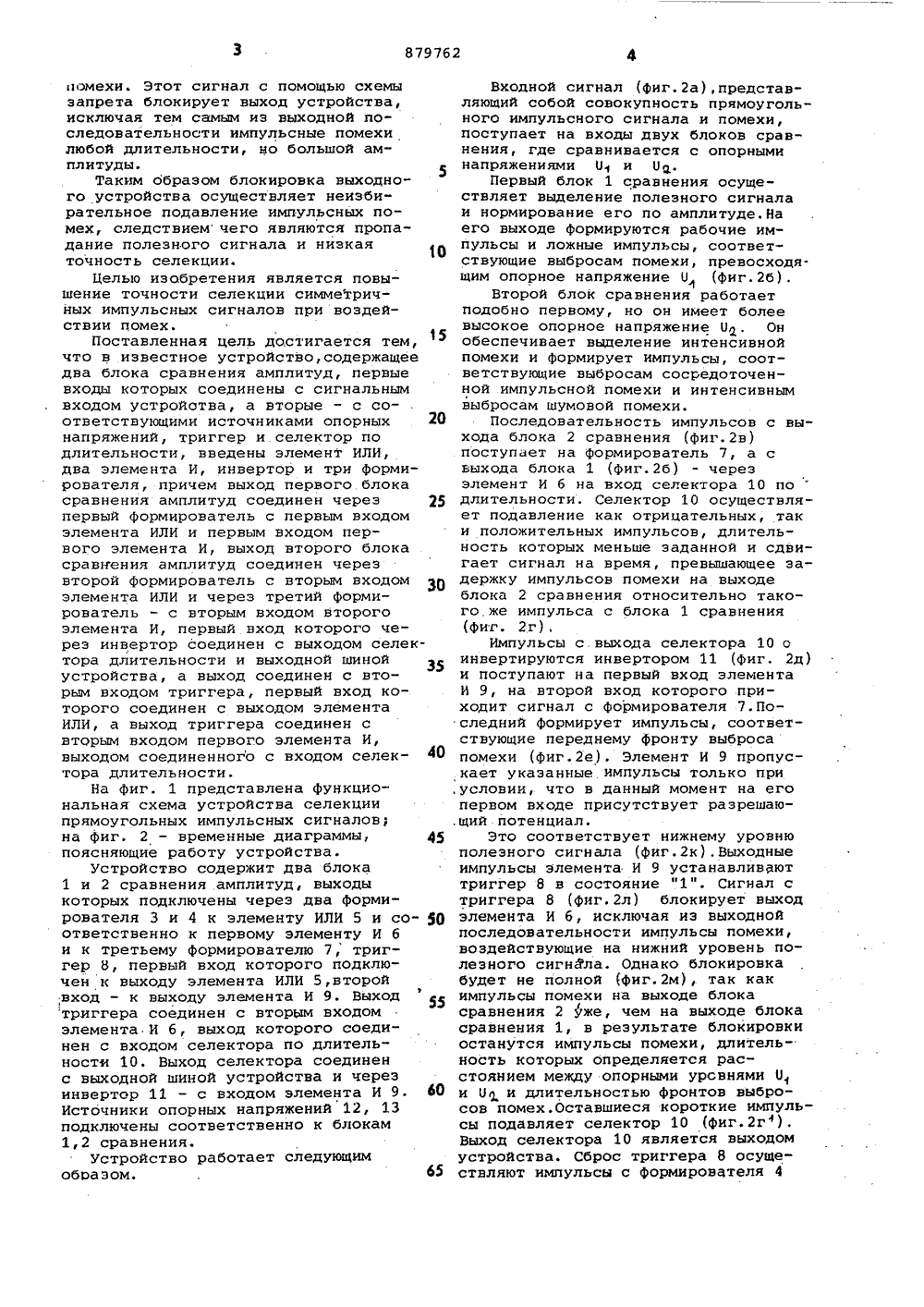

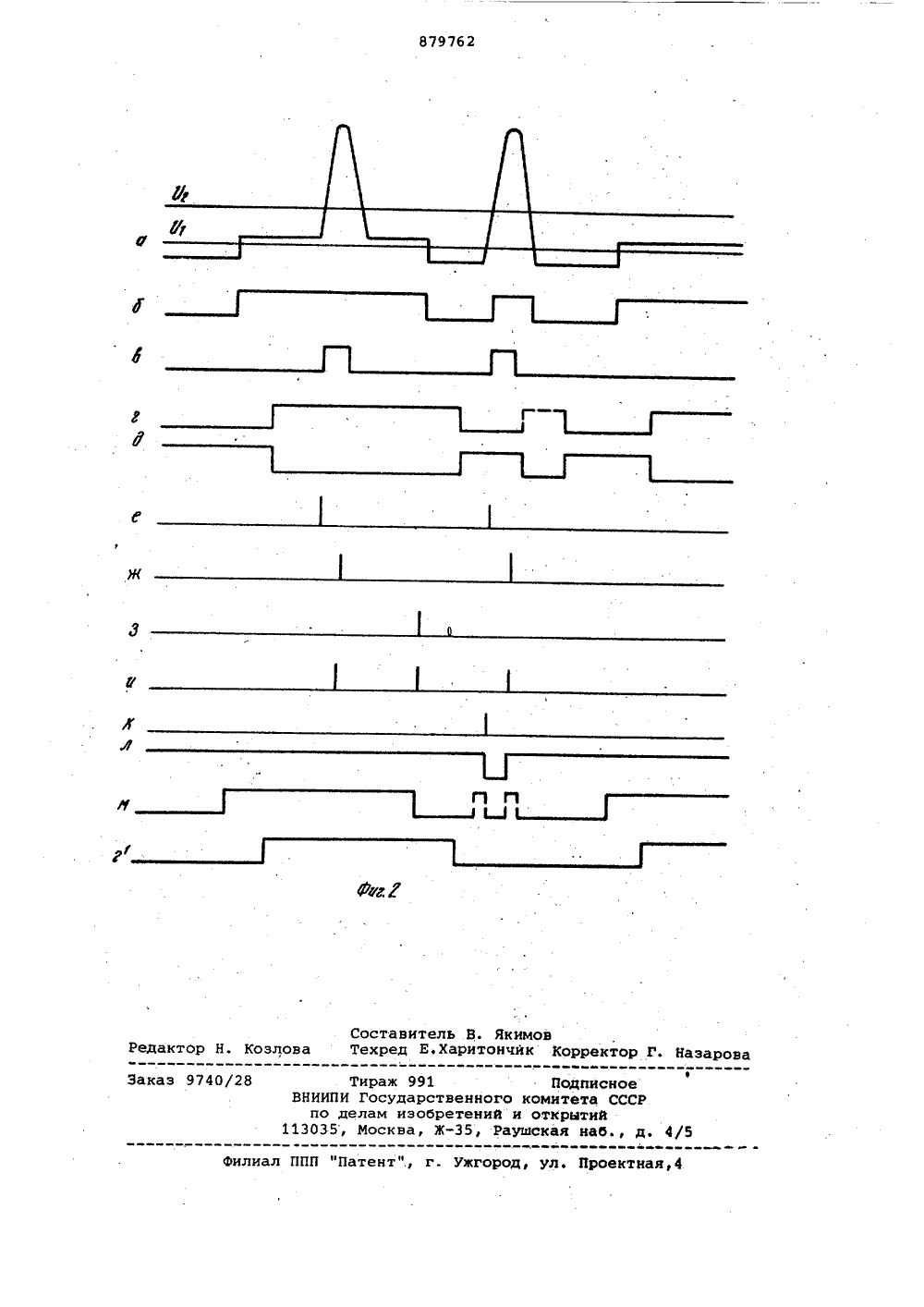

ОПИСАНИЕ ИЗОБРЕТЕНИЯ Союз Советских Социалистических Республик(22) Заявлено 11 Р 178 (21) 2569763/18-21 с присоединением заявки Мо(23) Приоритет Н 03 К 5/24 С 05 В 1/01 Государственный комитет СССР по делам изобретений и открытий(088.8) Дата опубликования описания 07. 11.81 4) УСТРОЙСТВО. СЕЛЕКЦИИ ПРЯМОУГОЛЬНЫХ ИМПУЛЬСНЫХСИГНАЛОВ 5 О Изобретение относится к импульсной технике, в частности к устройствам выделения симметричных импульсных сигналов на фоне помех,Известно устройство, используемое для выделения импульсных сигналов, селекторы по амплитуде и длительности 11.Выделение полезных сигналов отпомех в устройстве достигается засчет одновременной обработки исходного сигнала в амплитудном селектореи селекторе по длительности. Выход-ные сигналы селекторов поступают насоответствующие входы схемы совпадения. Отклик на выходе схемы совпадения появляется только для тех сигналов, которые прошли отбор как поамплитуде, так и по длительности.Данное устройство осуществляет подавление импульсов помехи, имеющих большую амплитуду и малую длительность,либо импульсов, имеющих большую длительность, но малую амплитуду. 2Известное устройство не обеспечивает подавления шумовых и импульсныхпомех высокой интенсивности, большиепо амплитуде и длительности, хатзак.терных, например, для радиоканала. Наиболее близким к заявляемому по технической сущности является устройство селекции прямоугольных импульсных сигналов, содержащее два блока сравнения амплитуд, первые входы которых соединены с сигнальным входом устройства, а вторые - с соответствующими источниками опорных напряжений, два триггера, два селектора по длительности, цепь задержки времени, схему запрета и генератор импульсов 2.В данном устройстве исходный сигнал последовательно обрабатывается амплитудным селектором (отбраковка выбросов малой амплитуды) и селекторами по длительности (отбраковка коротких импульсов). Одновременно входной сигнал поступает на второй амплитудный селектор, состоящий из блока сравнения амплитуд, источника опорных напряжений и триггера. Опорное напряжение второго селектора превышает максимальное навряжение полезного сигнала. Поэтому сигнал иа выходе второго амплитудного, селектора появляется только при воздействии выбросов большой амплитуды, т.е. при действии интенсивной импульсной25 помехи. Этот сигнал с помощью схемызапрета блокирует выход устройства,исключая тем самым из выходной по" следовательности импульсные помехи любой длительности, но большой амплитуды.5Таким образом блокировка выходного устройства осуществляет неизбирательное подавление импульсных помех, следствиемчего являются пропадание полезного сигнала и низкая точность селекции.Целью изобретения является повышение точности селекции симметричных импульсных сигналов при воздействии помех.Поставленная цель достигается тем, что в известное устройство, содержащее два блока сравнения амплитуд, первые входы которых соединены с сигнальным входом устройства, а вторые - с соответствующими источниками опорных 20 напряжений, триггер и селектор по длительности, введены элемент ИЛИ, два элемента И, инвертор и три формирователя, причем выход первого блока сравнения амплитуд соединен через первый формирователь с первым входом элемента ИЛИ и первым входом первого элемента И, выход второго блока сравнения амплитуд соединен через второй формирователь с вторым входом элемента ИЛИ и через третий формирователь - с вторым входом второго элемента И, первый вход которого через инвертор соединен с выходом селектора длительности и выходной шиной устройства, а выход соединен с вторым входом триггера, первый вход которого соединен с выходом элемента ИЛИ, а выход триггера соединен с вторым входом первого элемента И, выходом соединенного с входом селек тора длительности.На фиг, 1 представлена функциональная схема устройства селекции прямоугольных импульсных сигналов; на фиг. 2 - временные диаграммы, 45 поясняющие работу устройства.Устройство содержит два блока 1 и 2 сравнения амплитуд, выходы которых подключены через два формирователя 3 и 4 к элементу ИЛИ 5 и со- Я ответственно к первому элементу И б и к третьему формирователю 7, триггер 8, первый вход которого подключен к выходу элемента ИЛИ 5,второй вход - к выходу элемента И 9. Выходтриггера соединен с вторым входом элемента И б, выход которого соединен с входом селектора по длительности 10. Выход селектора соединен с выходной шиной устройства и через инвертор 11 - с входом элемента И 9. 60 Источники опорных напряжений 12, 13 подключены соответственно к блокам 1,2 сравнения.Устройство работает следующим образом. 65 Входной сигнал (фиг.2 а),представляющий собой совокупность прямоугольного импульсного сигнала и помехи,поступает на входы двух блоков сравнения, где сравнивается с опорныминапряжениями О 1 и О.Первый блок 1 сравнения осуществляет выделение полезного сигналаи нормирование его по амплитуде,Наего выходе формируются рабочие импульсы и ложные импульсы, соответствующие выбросам помехи, превосходящим опорное напряжение О (фиг.2 б),Второй блок сравнения работаетподобно первому, но он имеет болеевысокое опорное напряжение О,1, Онобеспечивает выделение интенсивнойпомехи и формирует импульсы, соответствующие выбросам сосредоточенной импульсной помехи и интенсивнымвыбросам шумовой помехи.Последовательность импульсов с выхода блока 2 сравнения (фиг.2 в)поступает на формирователь 7, а свыхода блока 1 (фиг.26) - черезэлемент И б на вход селектора 10 подлительности, Селектор 10 осуществляет подавление как отрицательных, таки положительных импульсов, длительность которых меньше заданной и сдвигает сигнал на время, превышающее задержку импульсов помехи на выходеблока 2 сравнения относительно такого.же импульса с блока 1 сравнения(фиг. 2 г),Импульсы с.выхода селектора 10 оинвертируются инвертором 11 (фиг. 2 д)и поступают на первый вход элементаИ 9, на второй вход которого приходит сигнал с формирователя 7.Последний формирует импульсы, соответствующие переднему фронту выбросапомехи (фиг.2 е). Элемент И 9 пропускает укаэанные импульсы только приусловии, что в данный момент на егопервом входе присутствует разрешающий потенциал.Это соответствует нижнему уровнюполезного сигнала (фиг.2 к),Выходныеимпульсы элемента И 9 устанавливаюттриггер 8 в состояние "1". Сигнал стриггера 8 (фиг.2 л) блокирует выходэлемента И б, исключая из выходнойпоследовательности импульсы помехи,воздействующие на нижний уровень полезного сигнала. Однако блокировкабудет не полной (фиг.2 м), так какимпульСы помехи на выходе блокасравнения 2 уже, чем на выходе блокасравнения 1, в результате блокировкиостанутся импульсы помехи, длительность которых определяется расстоянием между опорными уровнями Ои О и длительностью фронтов выбросов помех. Оставшиеся короткие импульсы подавляет селектор 10 (фиг.2 г").Выход селектора 10 является выходомустройства. Сброс триггера 8 осуществляют импульсы с формирователя 4(фиг.2 ж), соответствующие заднему фронту выброса помехи, и импульсы,. соответствующие заднему фронту рабочего импульса, с формирователя 3 (Фиг.2 з). При этом сигнал с формирователя 3 устанавливает триггер 8 в состояние "О" при отсутствии помех.Устройство обеспечивает качественную селекцию прямоугольных импульсных сигналов путем избирательного подавления интенсивных импульсных помех. 0 формула изобретенияУстройство селекции прямоугольных15 импульсных сигналов, содержащее два блока сравнения амплитуд, первые входы которых соединены с сигналь,ным входом устройства, а вторые - с соответствующими источниками опорных напряжений, триггери селектор по длительности, о т л и ч а ю щ е е с я тем, что, с целью повышения точности селекции прямоугольных симметричных импульсных сигналов при воздействии 25 помех, в него введены элемент ИЛИ,два элемента И, инвертор и три формирователя, причем выход первогоблока сравнения амплитуд соединенчерез первый Формирователь с первымвходом элемента ИЛИ и первым входомпервого элемента И, выход второгоблока сравнения амплитуд соединенчерез второй Формирователь с вторымвходом элемента ИЛИ и через третийформирователь - с вторьм входом второго элемента И, первый вход которогочерез инвертор соединен с выходомселектора длительности и выходной шиной устройства, а выход соединен свторым входом триггера, первый входкоторого соединен с выходом элемента ИЛИ, а выход триггера соединен свторым входом первого элемента И,выходом соединенного с входом селектора длительности.Источники информации,принятые во внимание при экспертизе1, Патент США 9 3437833,кл. 307-231, опубл. 1969.2, Патент США В 3961271,кл, 328-311, опубл. 1976 (прототип).879762 Составитель В. ЯкимовКозлова Техред Е.Харитончик Корректор Г. Назарова Редакто Заказ 9740/2 Тираж 991 Подписно ВНИИПИ Государственного комитета СС по делам изобретений и открытий 113035, москва, ж, Раушская наб., 4/5 илиал ППП "Патент"., г. Ужгород, Ул. Проектная,4
