Система автоматического регулирования процесса горения

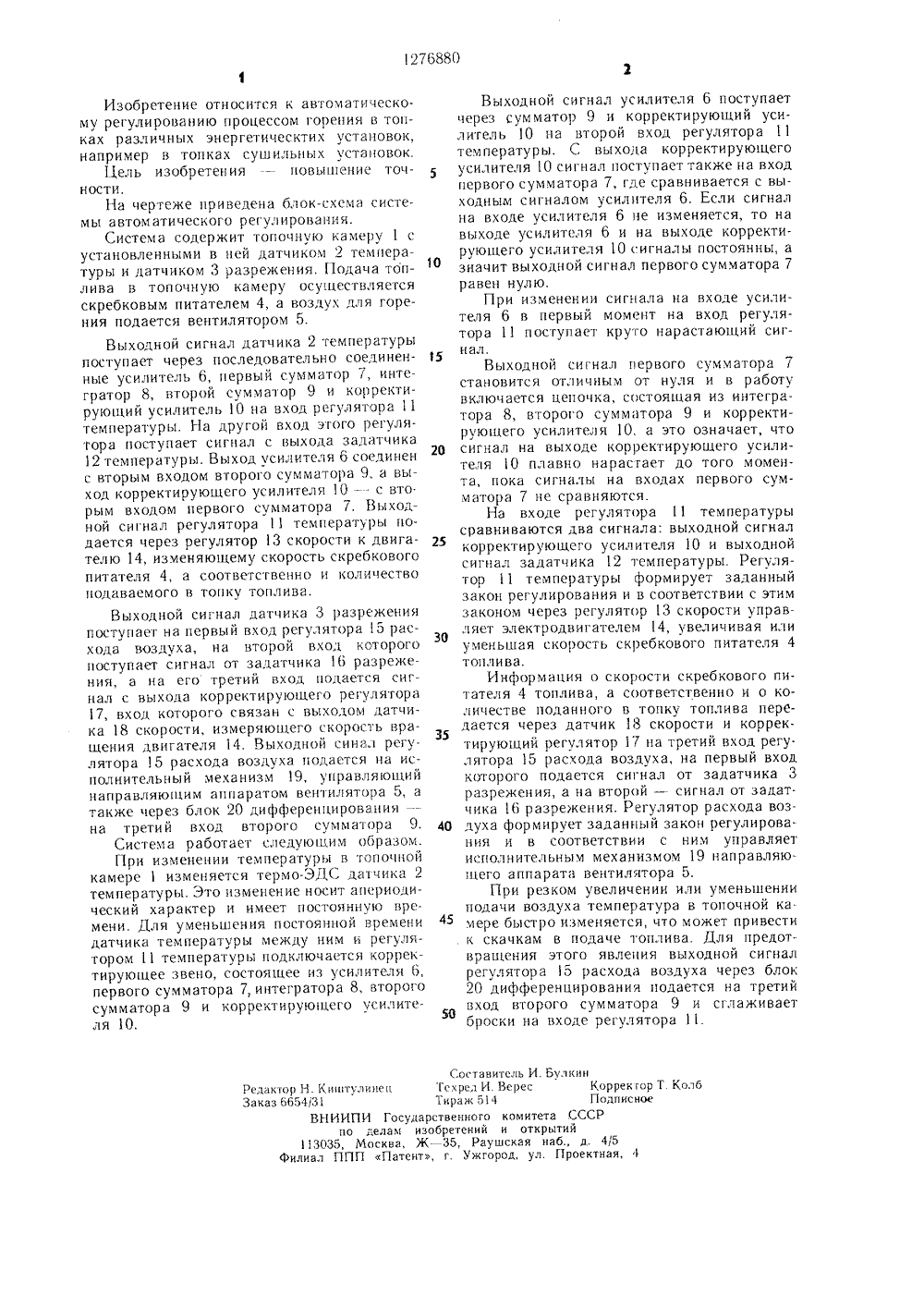

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 19) 11 4 1 23 1 х 1 3 0 ОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И О ССРРЫТИЙ ПИСАНИЕ ИЗОБРЕТЕНИ К А ВТОРСКОМ,/ СВИДЕТЕЛЬСТВ(71) Ворошиловоградский филиал Государственного проектно-конструкторского и научно-исследовательского института по автоматизации угольной промышленности(54) (57) СИСТЕМА АВТОМАТИЧЕСКОГОРЕГУЛИРОВАНИЯ ПРОЦЕССА ГОРЕНИЯ, содержащая установленный в топочной камере датчики температуры и разрежения, выход последнего через регуляторрасхода воздуха и исполнительный механизм подключен к направляющему аппаратувентилятора, регулятор температуры, выходкоторого через регулятор скорости подключен к двигателю, связанному со скребковым патателем топлива, задатчики температуры и разрежения, подключенные соответственно к первому входу регулятора температуры и к втормоу входу регулятора расхода воздуха, отличающаяся тем, что, с целью повышения точности регулирования, она снабжена усилителем, корректирующим усилителем, первым и вторым сумматорами, интегратором, датчиком скорости двигателя, корректирующим регулятором и блоком дифференцирования, причем датчик температуры подключен через последовательно соединенные усилитель, первый сумматор, интегратор, второй сумматор и корректирующий усилитель к второму входу регулятора температуры, выход датчика скорости двигателя через корректирующий регулятор подключен к третьему входу регулятора рас- с хода воздуха, выход которого через блок ф дифференцирования подключен к второму входу второго сумматора, при этом выход усилителя соединен с третьим входом второ- Сфф го сумматора, а выход корректируюшего усилителя соединен с вторым входом первого сумматора.1276880 Составитель И. Булкин Редактор Н. Киштулинеп Тсхред И. Верес Коррекгор Т, Колб Заказ 6654/31 Тираж 5 4 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Рау шская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Изобретение относится к автоматическому регулированию процессом горения в топках различных энергетическтих установок, например в топках сушильных установок.Цель изобретен ия -- повышение точности.На чертеже приведена блок-схема системы автоматического регулирования.Система содержит топочную камеру 1 с установленными в ней датчиком 2 температуры и датчиком 3 разрежения. Подача топлива в топочную камеру осу:цествляется скребковым питателем 4, а воздух для горения подается вентилятором 5.Выходной сигнал датчика 2 температуры поступает через последовательно соединенные усилитель 6, первый сумматор 7, интегратор 8, второй сумматор 9 и корректирующий усилитель 10 на вход регулятора 11 температуры. На другой вход этого регулятора поступает сигнал с выхода задатчика 12 температуры. Выход усилителя 6 соединен с вторым входом второго сумматора 9, а выход корректирующего усилителя 10 - с вто. рым входом первого сумматора 7. Выходной сигнал регулятора 11 температуры подается через регулятор 13 скорости к двигателю 14, изменяющему скорость скребкового питателя 4, а соответственно и количество подаваемого в топку топлива.Выходной сигнал датчика 3 разрежения поступает на первый вход регулятора 15 расхода воздуха, на второй вход ксторого поступает сигнал от задатчика 16 разрежения, а на его третий вход подается сигнал с выхода корректирующего регулятора 17, вход которого связан с выходом датчика 18 скорости, измеряющего скорость вращения двигателя 14. Выходной синал регулятора 15 расхода воздуха подается на исполнительный механизм 19, управляющий направляюгцим аппаратом вентилятора 5, а также через блок 20 дифференцирования на третий вход второго сумматора 9.Система работает следующим образом.При изменении температуры в топочной камере 1 изменяется термо-ЭДС датчика 2 температуры. Это изменение носит апериодический характер и имеет постоянную времени. Для уменьшения постоянной времени датчика температуры между ним и регулятором 11 температуры подключается корректирующее звено, состоящее из усилителя 6, первого сумматора 7, интегратора 8, второго сумматора 9 и корректирующего усилителя 10,Выходной сигнал усилителя 6 поступает через сумматор 9 и корректирующий усилитель 10 на второй вход регулятора1 температуры. С выхода корректирующего усилителя 10 сигнал поступает также на вход первого сумматора 7, где сравнивается с выходным сигналом усилителя 6. Если сигнал на входе усилителя 6 не изменяется, то на выходе усилителя 6 и на выходе корректирующего усилителя 10 сигналы постоянны, а значит выходной сигнал первого сумматора 7 равен нулю.При изменении сигнала на входе усилителя 6 в первый момент на вход регулятора 11 поступает круто нарастающий сигнал.Выходной сигнал первого сумматора 7 становится отличным от нуля и в работу включается цепочка, состоящая из интегратора 8, второго сумматора 9 и корректирующего усилителя 10, а это означает, что сигнал на выходе корректирующего усилителя 1 О плавно нарастает до того момента, пока сигналы на входах первого сумматора 7 не сравняются.На входе регулятора 11 температуры сравниваются два сигнала: выходной сигнал корректирующего усилителя 10 и выходной сигнал задатчика 12 температуры. Регулятор 11 температуры формирует заданный закон регулирования и в соответствии с этим законом через регулятор3 скорости управляет электродвигателем 14, увеличивая или уменьшая скорость скребкового питателя 4 топлива,Информация о скорости скребкового питателя 4 топлива, а соответственно и о количестве поданного в топку топлива перЕ- дается через датчик 18 скорости и корректирующий регулятор 17 на третий вход регу. лятора 15 расхода воздуха, на первый вход которого подается сигнал от задатчика 3 разрежения, а на второй - сигнал от задат. чика 16 разрежения. Регулятор расхода воздуха формирует заданный закон регулирова. ния и в соответствии с ним управляет исполнительным механизмом 19 направляю. щего аппарата вентилятора 5.При резком увеличении или уменьшении подачи воздуха температура в топочной камере быстро изменяется, что может привести к скачкам в подаче топлива. Для предотвращения этого явления выходной сигнал регулятора 5 расхода воздуха через блок 20 дифференцирования подается на третий вход второго сумматора 9 и сглаживает броски на входе регулятора 11. 5 1 О 15 20 25 30 3540 45 50
