Малков

Номер патента: 1708703

Опубликовано: 30.01.1992

Авторы: Александрова, Журавский, Коробченко, Краснова, Малков, Татарников, Юшин

МПК: B65D 61/00

Метки: пакетов, сборно-разборная, тара, транспортировки, хранения

...4 - тара, поперечный разрез по месту рээьемного соединения балок днища.,Тара содержит днище 1 й крышку 2, включающие по две продольных балки 3, 4 соответственно, а также поперечные балки 5, 6 швеллерообразного сечения. Днище 1 и крышка 2 соединены стяжными элементами в виде шпилек 7 с гайками 8, 9, причем шпильки 7 размещены в соосных отверстиях 10, 11, выполненных в балках 3, 5 днища, и в ответных отверстиях 12, выполненных в поперечных балках 6 крышки 2,Продольные балки 4 крышки 2 имеют швеллерообрззное сечение, полки 13 их обращены в сторону днища 1, при этом балки 4 жестко соединены с поперечными балками 6 посредством шпилек 14 и гаек 15, 16,Днище 1 снабжено также четырьмя шпильками 7 с гайками 18, 19, Тара снабже 50 рообраэное...

Номер патента: 1703833

Опубликовано: 07.01.1992

Авторы: Малков, Эман

МПК: F01M 11/06

Метки: картер, масляный

...при движении транспортного средства по горизонтальному участку пути. на фиг. 2 - то же, при движении транспортного средства по наклонному участку.Масляный картер содержит боковые стенки 1 и днище 2, размещенный в его масляной полости маслоэаборник 3 и всасывающий патрубок 4 насоса (не показан), подключенный к маслоэаборнику 3. Кроме того, картер снабжен расположенной по периметру его днища замкнутой герметичной камерой 5, выполненной из эластичного маслостойкого материала и частично заполненной жидкостью, плотность которой выше плотности масла, например тосолом. От перемещения камеру 5 удерживают решетчатые ограничители 6, одни концы которых закреплены на параллельных боковых стенках картера, а другие - на днище при помощи винтов. Угол...

Номер патента: 1700035

Опубликовано: 23.12.1991

Авторы: Кузина, Кузьмин, Малков, Синицына, Фомичева, Цейтлин, Шодэ, Юрченко

МПК: C09D 163/02

Метки: монолитных, полов, связующее

...отгонки смеси растворителей, с, водой получают 210 г (96 ь) продук 55П р и м е р 3166 мас.ч. (1 моль) этилендиаминометилфенола смешивают с 220 мас,ч. (2,2 моль) метилизобутилкетона, выдерживают в токе азота при 100 О С в течение 1 ч. Выделившуюся воду удаляют азеотоопной отгонкой при 100 ОС, После отгонки воды с избытком метилизобутилкетона получают 235 г (98 ь) кетимина,П р и м е р 4. 209 мас.ч. (1 моль) диэтилентриаминометилфенола смешивают с 220 мас.ч. (2,2 моль) метилизобутилкетона и выдерживают в токе азота при 100 С в течение 1 ч. Выделлившуюся воду удаляют азеотропной отгонкой при 100 С. После отгонки воды с метилизобутилкетоном получа" ат 278 г (96) кетимина.Характеристики полученных отвердителей приведены в табл,1. Отвердители...

Номер патента: 1696446

Опубликовано: 07.12.1991

Авторы: Антипова, Апарцева, Баконин, Босенко, Вилесова, Владимирский, Кондрашов, Лазарева, Малков, Никуличева, Рудакова, Савкин, Сорокин, Халтуринский

МПК: C09D 163/00, C09K 21/08

Метки: композиция, огнегасящего, покрытия

...полиоксихлорпропиленовый эфир глицерина 14- 20 и полиэтиленполиамин 3,5 - 4,8. 1 табл. Композицию для огнегасящего покрытия получают следующим образом, Эпоксидную смолу ЭДи оксилин, взятые в определенных соотношениях, тщательно перемешивают до однородной массы, затем добавляют полиэтиленполиамин (ПЭПА), массу снова перемешивают и в нее постепенно порциями вводят при перемешивании микрокапсулы с хладоном 114 В 2. После тщательного перемешивания полученную смесь переносят в форму и отверждают при комнатной температуре в течение 2 сут, Получаемое покрытие обеспечивает взрывной характер вскрытия капсул в узком температурном интервале, имеет температуру вскрытия капсул 150 - 165 С, при этом потери хладона 114 В 2 до срабатывания капсул...

Номер патента: 1692454

Опубликовано: 23.11.1991

Авторы: Малков, Мельников

МПК: A01K 79/00

Метки: гидробионтов, залавливающего, наведения, рыбонасосной, скопление, установки, устройства

...точности наведения залавливающего устройства рыбонасоснойустановки на скопление гидробионтов иэМеряют разрежение во всасывающем трубопроводе рыбонасоса, на входе в залавливающее приспособление, а перемещение залавливающего устройства рыбонасосной установки прекращают в момент фиксации изменения разрежения во всасывающем трубопроводе рыбонасоса, Для этого на всасывающем трубопроводе рыбонасоса устанавливается вакуумметр, имеюиий предел измерения 100 кПа - 0 кПа и выходной электрический сигнал 0 - 5 мА. Точность наведения залавливающего устройства на скопление в этом случае зависит от точности фиксации рыбаком-оператором момента изменения разрежения во всасывающем трубопроводе и не зависит от глубины залегания скопления, С учетом...

Номер патента: 1687814

Опубликовано: 30.10.1991

Авторы: Малков, Эман

МПК: F01M 11/06

Метки: двигателя, картере, масла, поддержания, уровня

...спредельными отметкеми ургияя,Устройство рабстдед (ледующим образом.При работе двигяте т происходит постепенное снижение чдальногс уровнямасла в картере из-зд угара и утечек, ПрлСНИКЕНИИ УРОВНЯ МДС ) Я ДО 1 ИИНИМЯЛЬНОЙ СТметки е) карте Г)еи зоисОдит здмыкгниекон(сктсв ГсГ)кОне) 5 (.;, поцоц. ьс 1,ЯГнитдтак как поплавок 3 Опусти,ся,Го цепи управдни д про(екает ток, ксторый вызыде)ет ОтI)д 4",) Гими тг)ре) ( иподачу напряжения ч (О);"акта 9 д 1 иГЯГел )8 и загорание сиГ 4 д),ьнол лампы 13 ми,41/- Иальногс уровня масла в кд,гере 1,,Яигатель 8 нд индет перемещать свсбодный торец сильфоннс;о вытеснителя 7внутри картера 1, что при ) эдит к уме,ьшенлю его обьемд и пов .1)е 4;:,О уровня масла,находящегося в картере ,без доливя свежего моторного...

Номер патента: 1687787

Опубликовано: 30.10.1991

Авторы: Комаров, Малков

МПК: E21C 49/00

Метки: торфоуборочная

...зависание ш 44 е 4:з-фрег 4:,4 44 вд поверхностью залежии, соотнетсгвн О., пропуск убираемо о тортф Ку(Е б "., гг 44 , лвр 41 Е 44)рЕЗЬ, д Я ф 4 дЕу; Иподфйеверозь 4","нее торфа повышенной влажности из залежи. Установка опорных лыж с торцовых сторон рабочего аппарата улучшает вписывание рабочего органа в рельеф производственной площади, а при наезде лыж на возвышенность эа счет уменьшения угла между осью шнек-фрезы и поверхностью залежи снижает подфрезеровывание торфа из залежи торцами фреэы,На слабых грунтах залежь под лыжами деформируется, способствуя подфреэеровыванию сырого торфа шнеком-фрезой. Для исключения этого необходимо, чтобы дугообразная и сопряженная с ней плоская внешняя поверхности лыжи выступали за. диаметр шнека-фрезы...

Номер патента: 1686010

Опубликовано: 23.10.1991

Авторы: Агасьянц, Малков, Панкратов, Соболь, Соминич, Тайбаторов

МПК: C21D 8/00

Метки: термомеханического, упрочнения

...продольную ось вала от искривления, возникшего в результате нарева.Далее к шлицевым втулкам 3 приклады вают колебательное врацатепьное движение с частотой 20 си моментом М, а также осевое перемещение со скоростью Я ==100 мм/с, Причем при подходе к торцу Шлицевой головки со стороны втулки дейст Ьует усилие Р 1, равное 10 кг, на пути 20 мм, после того, как произошло сопряжение, осеВое усилие увеличивается до Р 2=80 кг, и Втулка полностью одевается на шпицевую головку вала. Далее вап закручивается с од новременным приложением осевого растягивающего усилия, после чего производится немедленная закалка в масло.В табл. 1-3 приведено обоснование граничных значений первоначально приложен ного к втулке усилия Р 1, увеличенного усилия Р 2 и...

Номер патента: 1685593

Опубликовано: 23.10.1991

Авторы: Вещиков, Гайнуллин, Гернер, Малков, Обрезков

МПК: B22D 27/04, B22D 7/00

Метки: разливки, сифонной, стали

...слитков, начиная с момента окончания разливки,Если подогрев металла в литниковой системе начинать раньше окончания разливки, это не приведет к увеличению выхода годного, на возрастут затраты энергии на подогрев.Подогрев металла в литниковай системе после полной кристаллизации слитков не приводит к увеличению выхода годного, а приведет к нерациональному увеличению затрат на обогрев.Для возмещения пслной усэдки в слитках после окончания разливки необходима, чтобы центровая вмещала столько металла, сколько хватило бы нэ возмещение э."Ой усадки. Это количества металла а,1 опрецеляют из соотношениягп 1 = Кптси, Ю где К - коэффициент, учитывающий далю усадки от массы слиткав зависимости ат марки стали);Гпс - масса слитка;и - количество слитков...

Номер патента: 1682780

Опубликовано: 07.10.1991

Авторы: Гудков, Жаботинский, Зак, Криков, Малков

МПК: G01B 21/00

Метки: геометрических, объекта, параметров

...ключа 9, выходной сигнал которого модулирует световой поток излучателя 4, Напряжение опорного источника 16 задает начальный сдвиг напряжения на выходе устройства.Опорный канал устройства, образованный фотоприемником 5, усилителем 6, двухполупериодным выпрямителем 7, суммирующим усилителем 8, ключом 9 и генератором 10, представляет собой усилительрассогласований с отрицательной обратной связью через оптический канал. Поэтому отклонения светового потока, вводимого в жгут 2, от опорного уровня, кото 5 10 15 20 25 30 35 40 45 50 55 рые связаны с изменением оптических свойств среды, отражающих свойств поверхности и расстояния торца жгутов 1-3 от поверхности объекта 17. компенсируются изменением мощности светового потока излучателя 4. Опорный...

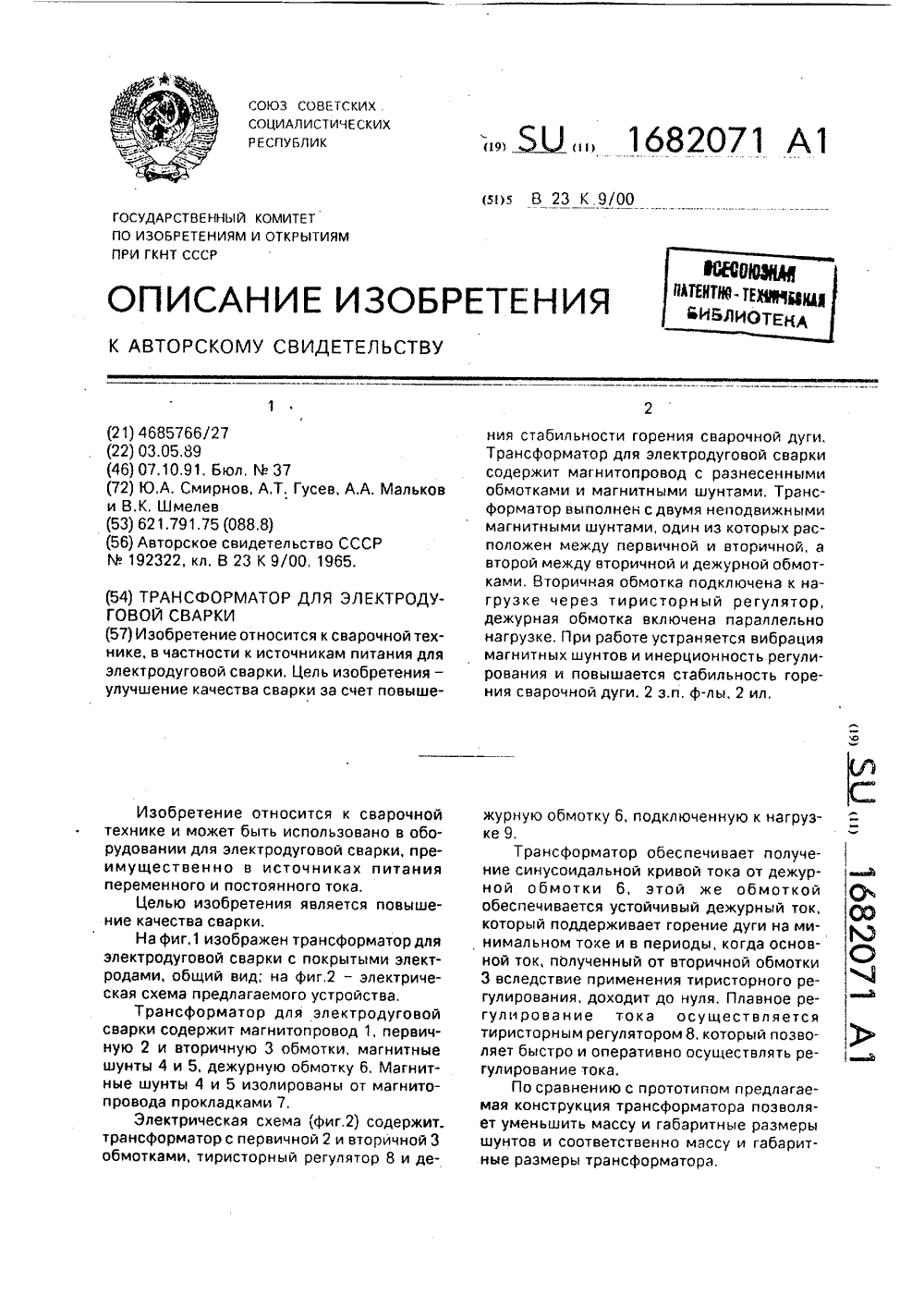

Номер патента: 1682071

Опубликовано: 07.10.1991

Авторы: Гусев, Малков, Смирнов, Шмелев

МПК: B23K 9/00

Метки: сварки, трансформатор, электродуговой

...через тиристорный регулятор, дежурная обмотка включена параллельно нагрузке. При работе устраняется вибрация магнитных шунтов и инерционность регулирования и повышается стабильность горения сварочной дуги. 2 з.п, ф-лы, 2 ил,журную обмотку б, подключенную к нагрузке 9.Трансформатор обеспечивает получение синусоидальной кривой тока от дежур- а ной обмотки б, этой же обмоткой ( обеспечивается устойчивый дежурный ток, (р который поддерживает горение дуги на минимальном токе и в периоды, когда основной ток, полученный от вторичной обмотки 3 вследствие применения тиристорного регулирования, доходит до нуля, Плавное регулирование тока осуществляется тиристорным регулятором 8, который позволяет быстро и оперативно осуществлять ре- ь гулирование...

Номер патента: 1682017

Опубликовано: 07.10.1991

Авторы: Зацепин, Малков, Омельянович, Стоянов

МПК: B21D 43/00, B30B 15/30

Метки: комплекс, роботизированный, технологический

.../3 ь:,1 г 1.:1 1) и 1 (Я та / ь 3 " иПОДВЧИ ЗВГОТОВОК С.(, ГСИТ 5 с ТР)1/ 1(5 0(0 СТСкана 9, установленсно нд гр,1(/ 1 пдяЩЕЙ В КООНШТЕ с 1 1 11.Г 5;.) ( г 51 11,СОЕДИНЕНИЧ С/1(/Ж 1;-,ГГ,л. ( -3;,.(31.(стаканом имеется зд(5 О(;, 1 , 1 с; .; .За Н Н а я С )р Ы Ч д ГО М 1 1,:0 В О ,; 1 1 Е 3сд СствлЯетсЯ:4808:3 "(1/ с( 1 1.; и"1 3;:1(13,пневмоцилинд,:а 1,1 с 01) прон 1 сг) /сВия. БО зврат ООрз 3 е с(су ь (ес е 5 ,1.5" 310 тжиной 18, ДЛ 5 и зв 1 О з .1).а 1;1ИСпользу 81 Ся Г/ОВОС 013(ЫО 1 31,;.:,11 3 (я, Г,О Подвод возду ., /,1,; Г;,коллектор 2Г(/1)д 1 /Оул 1. Гс,ь;1; ,сужа .для поочередной подач) За(.ото 10 го лштамп 24 пресса .";. и уд;3/ен;я о (31.:)3;3Ванных деталей в 1)с)/ 26. Тара 27 3.уг Н)для сброса 548 ДОГзтьх 3) 1)товс( 3/1ное...

Номер патента: 1678251

Опубликовано: 23.09.1991

Авторы: Гомотюк, Малков, Овцов, Юн

МПК: A01G 25/02

Метки: аппарат, дождевальный, импульсный

...дождевальном аппарате происходит измельчение включений, находящихся в жидкостидо коллоидного состоя 10 15 20 ния, обеззараживание и повышение удобрительной ценности жидкости в результате перехода .питательных веществ в ионное состояние Формула изобретения Импульсный дождевальный аппарат.включающий ствол с насадкой, водовоздушный бак с отверстием для впуска воздуха и выпуска отработанных газов с обратным клапаном для подачи жидкости и запальное устройство, расположенное внутри бака и соединенное с элементом питания постоянного тока, о т л и ч а ю щ и й с я тем, что, с целью повышения производительности и ный из которых выполнен в виде горизонтально расположенной сетки. а положительный - в виде поплавкового разрядника со штоком,...

Номер патента: 1677520

Опубликовано: 15.09.1991

Авторы: Байдак, Жильцов, Малков, Шибакин

МПК: G01B 21/00

Метки: измерительное, фотоэлектрическое

...с входом усилителя 12 фототока, который через компаратор 13 соединен с управляющим входом электронного коммутатора 14. Информационный вход коммутатора 14 соединен с растровым датчиком 15 линейных перемещений, а выход - с цифровым отсчетным узлом 16,Фотоэлектрическое измерительное устройство работает следующим образом.Механическую часть устройства устанавливают над контролируемым объектом 6 так, чтобы направление перемещения траверсы 3 совпало с нормалью к контролируемой поверхности, а оптический щуп устройства (точка А) находился выше поверхности контролируемого объекта 6, В указанном положении (фиг.З) производится обнуление отсчетного узла 16, Затем спомощью привода 5 траверса 3 совместно с5 осветителем 1 и фотопреобразователем...

Номер патента: 1670404

Опубликовано: 15.08.1991

Авторы: Бабкина, Богачев, Григорянц, Дашкин, Малков, Радул

МПК: G01B 21/00

Метки: волоконно-оптический, перемещений

...оозбукдающеглу источники 1 н 7, Излучение от источников посзупдет соответственно в входные торцысоетооодоо 2 и 8Распространяясь по светооодам 2 и 8,соеооые иглпульсы достигают выходныхторцов, Определенная часть мод излучения: выходных торцов соетоводоо 2 и 8 постулает н;. о,одные торцы соетооодоо 3 и 9 ичерез некстороа время достигает фотоприемнйко. 4 и 10 соответственно. Приз;ок о здойсигости от взаимного полокенгля вход,л,: и оыходных торцов на вход,ь;г тор,. с гаоодоо 3 и 9 попадаютразные моды оптического излучения, которые распространяются по световодам: 2, 3, 8 и 9 с разной скоростью, в результате световые импульсы достигают фотоприемников 4 и 10 с разной величиной задержки. Фотоприемники 4 и 10 вырабатывают при этом электрические...

Номер патента: 1670251

Опубликовано: 15.08.1991

Авторы: Кокая, Малков, Онанян

МПК: F16H 7/06

Метки: гибкой, передача, связью

...валы, установленные на них ведущую иведомую звездочки и охватывающую их впротивоположных направлениях бесконечную гибкую связь, о т л и ч а ю щ а я с я тем,О На фиг.1 представлен общий вид передачи с гибкой связью; на фиг.2 - вид А на фиг.1.Передача с гибкой связью содержит параллельные ведущий вал 1 и ведомый вал 2, установленные на них ведущую и ведомую звездочки 3,4 и схватывающую их в противоположных направлениях бесконечную гибкую связь, представляющую собой цепь 5.Одна из ветвей последней выполнена в виде двух параллельных тяг б, имеющих соединительные элементы 7. Другая ветвь размещена между тягами б и имеет дополнительный соединительный элемент 8.Каждый соединительный элемент (7 или 8) выполнен в виде муфты 9 с правой и...

Номер патента: 1666067

Опубликовано: 30.07.1991

Авторы: Амосов, Малков, Тюрин

МПК: A61B 6/00

Метки: вентиляции, легочной, регионарной

...резервных функций легочнойткани на вдохе и выдохе.П р и м е р 2, Обследовалась больная сдиагнозом; Бронхиальная астма (атопическая, инфекционно-зависимая, пылевая, средней тяжести, фаза обострения),Вначале для оценки вентиляционных расстройств больной были выполнены рентгенопневмополиграфия и томопневмополиграфия по стандартной методике, по данным которых определялось резкое снижение общей легочной вентиляции (от 0,05 до 0,25 ЕОП), более выраженное справа. Однако характер и степень регионарных расстройств легочной вентиляции в средней и верхней зонах правого легкоо оставались до конца неясными, в связи с чем и была выполнена ступенчатая зонопневмополиграфия, Технические условия и методика анализа были аналогичны таковым,...

Номер патента: 1665229

Опубликовано: 23.07.1991

Авторы: Жаботинский, Малков

МПК: G01B 21/00

Метки: датчик, оптический, перемещений

...датчика рассмотрим на одном периоде Т = тз (фиг.4). Время Т = г 1 +г 2+тз тг 1 =11 тГ 2 =12 - 11 т ГЗ = тЗ - тг, г д е т 1, Тг, ТЗ - д л и т е л ьность сигналов р 1р, формируемых блоков управления. соответственно.В последующих интервалах времени при тТ работа датчика происходит аналогично,Перед началом работы снимают статическую характеристику датчика Овых ,где Овх = 02 - выходное напряжение, х - расстояние между торцом 21 пакета световодов и поверхностью 22. На статической характеристике выбирают середину линейного участка (точка хо) и в точку хо устанавливают торец 21, Возбуждаются вибрацииповерхности 22 (например, включением вибростенда) и производятся измерения.Перед началом работы на входы коррекции первого 2 и второго 8 усилителей...

Номер патента: 1665114

Опубликовано: 23.07.1991

Автор: Малков

МПК: F15B 11/08

Метки: пневмопривод

...1 хлопом 10 через рабочую магистраль 8,поршень 2 начинает перемещаться (по чертежу вправо). Как только кулачок 4 сходит спневматического концевого переключателя13, давление из магистралей 32 и 24 сбрасывается в атмотсферу; соответственно, пропадает выходной сигнал с реле 26 времени,исчезает давление в магистрали 28, а так какв противоположной полости управленияпневмораспределителя 20 с логическойфункцией "Память" появляется сигнал (имеется давление в магистрали 30), пневмораспределитель 20 переключается, т,е,подготовляется к обратному ходу поршня 2,При перемещении поршня 2 в конце ходакулачок 4, связанный со штоком 3, взаимодействует с пневматическим концевым переключателем 12 и переключает его, приэтом давление от источника 9 поступает...

Номер патента: 1664700

Опубликовано: 23.07.1991

Авторы: Малков, Румянцев, Семенов

МПК: B65H 21/00

Метки: длинномерного, концов, соединения

...рулонов ткани при заправке,30 35 40 45 50 55 пластину 1 приспособления для соединения с выравниванием уточных нитей вдоль пластины 1. Затем одна из верхних пластин 3,находящаяся под действием пружины 4 в исходном вертикальном положении, перемещением вручную относительно оси 2, на которой она прикреплена к остову 9, совмещается с нижней опорной пластиной 1. При этом выступы 5 одной пластины входят во впадины 6 другой, зажимая оба конца полотен между пластинами по зигзагообразной линии, образованной совмещенными при наложении впадинами и выступами, Соединение производится путем пропускания стальной иглы по образованному пазами 7 пластин сквозному каналу через слои сжатой ткани, После этого верхняя пластина 3 под действием пружины 4...

Номер патента: 1661865

Опубликовано: 07.07.1991

Авторы: Ефремова, Кирсанов, Малков, Николаев, Прытков, Сажин, Ширчков

МПК: H01J 9/395, H01J 9/42

Метки: лампах, люминесцентных, массы, неразрушающего, ртути

...с ростом давления насыщенных паров рути зависимость величины электрического поля от Рнд имеет вид, показанный на фиг.З. Сначала с ростом давления Рн (температура Тх.а,) величина градиента потенциала электрического поля Е падает, достигает некоторого минимального, значения при определенном значении Рнц мин (зависящем от радиуса трубки Вр, величины протекающего через разряд тока, давления и сорта наполняющего газа), после чего начинается рост величины Е, По достижению условий полного испарения (Тисп) всей жидкой фазы ртути дальнейшее увеличение температуры и соответствующий ей рост давления будут происходить при неизмен.- ном уровне концентрации атомов ртути, а ду неизменности концентрации и при ТТисл все процессы, зависящие от...

Номер патента: 1657463

Опубликовано: 23.06.1991

Автор: Малков

МПК: B66B 21/02

Метки: малкова, эскалатор

...следующим образом,Пешеход наступает на площадку 17 первой подвижной ступени 4, фотодатчик 18 через щит 14 управления дает команду на включение электродвигателя 13, который через редуктор 12 и муфту 11 приводит во вращение вал 10 с приводными звездочками 9, Цепь 6 начинает движение по часовой стрелке(фиг,1), при этом одна из роликовых кареток 7(ближняя к первой подвижной ступени), упираясь в копирное дно ступени, поднимает последнюю, поворачивая ее вокруг оси 16 до горизонтального положения. Стоящий на площадке 17 пешеход поднимается на высоту около 0,5 м и делает пару шагов на неподвижную ступень 3, затем становится на площадку второй подвижной ступени, В это время следующая роликовая каретка цепи начинает поднимать вторую 5 10 15 20...

Номер патента: 1656507

Опубликовано: 15.06.1991

Авторы: Малков, Топчаев, Федин, Шкодин

МПК: G05D 23/19

Метки: температуры

...счетчика 19. в результате на прямом выходе 01 пеового разряда счетчика 19 сохраняется уровень "0", не изменяющий исходного состояния переключателя 5, При этом длительность импульса формирователя 21 выбирается таким образом, чтобы срез этого импчльса совпадал приблизительно с серединой . четного импульса генератора 23,чтобы исключить влияние переходных процессов, возникающих в первьй момент после открытия ключа 1,В случае обрыва цепи, содержащей основной терморезистор 10, на выходе компаратора 14 устанавливается уровень "1", при котором по срезу импульса с формирователя 21 на выходе 01 счетчика 19 устанавливается высокий уровень, что приводит к включению индикатора 20 и срабатыванию переключателя 5, в результате чего вместо цепи,...

Номер патента: 1226730

Опубликовано: 07.06.1991

Авторы: Гарчунас, Максимов, Малков, Скворцов, Шумякин

МПК: B21D 53/20

Метки: прокладок

...выступы 15, которье являются направляющими длядвух бесконечных ветвей 16 и 17 троса. Ветви троса охватывают блоки 18 и 3519, установленные на траверсе 20, сое-диненной с приводом 21 в виде силового цилиндра, обеспечивающим ее вертикальное перемещение для созданияусилия прижима роликов к оправке 5. 40С целью регулирования сил трениямежду прокладкой 22, роликами 9 иоправкой 5 ветви 16 и 17 имеют устройства 23 для их дополнительногонезависимо друг от друга регулировочкого перемещения.Оправка 5 цилиндрическим выступом24 взаимодействует с ребордами 25роликов 9. К цилиндрическому .выступу 24 примыкает другой цилиндрический 50поясок 26 шириной, равной высотеЧ-образного профиля прокладки. ДалееслЕдует эона обнижения в виде кольцевого...

Номер патента: 1653124

Опубликовано: 30.05.1991

Авторы: Блинов, Васильев, Малков

МПК: H03B 5/10, H05B 6/06

Метки: генератор, ламповый

...вырабатывают сигцагы, пропорциональные Фазным напряжениям питающей сети, Эти сигналы сдвигаются на заданный угол первым, вторым и третьим Фазоврашателями 11 - 13. За-, данный Фазовый угол зависит от Фазовых характеристик генератора и определяется для каждого конкр тцого50 случая либо эксиеримецталь ым, либо расчетным путем с последующей иод стройкой. Таким образом, ца первый, второй и третий входы второго трех Фазцого выпрямитепя 1 поступают цаи 55 ряжения, пропорциональные Фазцым напряжениям питающей сети, но сдвинутые на необходимый Фазовый угон. Таким образом, пульсации выходного напряжения, существующие ца выходе второго трехфазного вьирямителя 14, пропорциональны ио амплитуде пульсациям питающего выпрямителя 7, ио сдвинуты...

Номер патента: 1652170

Опубликовано: 30.05.1991

Авторы: Багров, Кузнецов, Малков

МПК: B62D 55/04

Метки: гусеничный, средства, съемный, транспортного, ход

...гусеничной ленты 8 контактируют со съемными дисками 3 и 4 и элементами 5 зацепления.Для облегчения монтажа и демонтажагусеничного хода диск 4, прикрепляемый свнутренней стороны обода 2, выполнен составным из двух или более частей,Гусеничная лента 8 может быть выполнена как резинометаллической, в которойтяговым элементом является резинотканевая или резинотросовая лента, так и металлической, с традиционнымвтулочно-пальцевым соединением звеньев. 10Воэможность использовать практическилюбую конструкцию гусеничной. цепи обусловлена тем, что тяговое усилие в даннойконструкции гусеничного хода передаетсяот ведущего колеса на ленту 8 не трением 15как в большинстве известных конструкцийсъемных гусеничных ходов, а элементами 5и 10...

Номер патента: 1558124

Опубликовано: 30.05.1991

Авторы: Андреенко, Воронов, Кокурин, Максимов, Малков, Муромский, Пивен, Порошин, Сандалов, Федоров

МПК: F16J 15/12

Метки: неподвижного, соединения, уплотнение

...при ГКНТ СССР 113035, Москва, К, Раушская наб д. 4/5Производственно-издательский комбинат "Пат"нт", г. Ужгород, ул,Гагарина,101 Изобретение относится к уплотнительной технике и может быть использовано в упготнениях топливных каналов ядерных реакторов, ермокомпенсаторов внутрискважинного оборудования,в химическом и энергетическом оборудовании,Целью изобретения является повышение надежности уплотнения при эксплуатации в условиях ударных нагрузок и циклических изменений температуры,На чертеже показано описываемоеуплотнение, разрез. 15Уплотнение содержит размещеннуюмежду цилиндрическими уплотняемымиповерхностями 1 и 2, опорным элементом 3 и нажимным элементом 4 гофрированную прокладку 5, выполненную 20в виде навитых по винтовой...

Номер патента: 1646039

Опубликовано: 30.04.1991

Авторы: Блинов, Васильев, Коган, Малков

МПК: H03B 5/10, H05B 6/06

Метки: генератор, ламповый

...7, содержащийнизкочастотные пульсации, Сигнал свыхода датчика 8 напряжения подаетсянв первый, второй и третий лолосовые 25фильтры 9, 10 и 11, каядый из которыхнастроен на одну из гармоник выходного напряжения выпрямателя 7. Разложенное на Основные гармонические сос"тавляющие напряжение пульсаций посту- урпает соответственно на входы первого,второго и третьего фазовращвтелей 12,13 и 4. Каждый из них создает необходимый фазовый сдвиг для соответствуааий гармоники. После этОго гармоники склвдьввются в сумматоре 15Усилитель 16 согласует выходноесопротивление сумматора 5 с входюмсопротивлением формирователя 17 уп-,рввляаицнх сигналов, управляемый выпря 4 Омитель 18 формирует на резисторе 19напряжение, пропорциональное выходномунапряжению...

Номер патента: 1646038

Опубликовано: 30.04.1991

Авторы: Блинов, Васильев, Малков

МПК: H03B 5/10

Метки: генератор, ламповый

...в нагрузку 3, которая представляет собойустановку для осуществления требуемого технологического процесса нагреваобрабатываемого материала.Генератор 6 управляющих сигналов 20вырабатывает в зависимости от потребностей конкретного, технологическогопроцесса сигналы различной частоты иразличной йормы: синусоидальный, пило.образный, трапецеидальный и т,п. Сигнал с генератора 6 управляющих сигналов конкретной Формы усиливается усилителем 7 и поступает на вход формирователя 8 управляющих сигналов длявысокочастотного управляемого выпрямителя 9, формирователь управляющихсигналов 8 преобразует поступающий наего вход сигнал таким образом, чтона выходе высокочастотного управляемого выпрямителя 9 Формируется напряжение, изменякхцееся по тому...

Номер патента: 1645833

Опубликовано: 30.04.1991

Авторы: Малков, Фабричнов

МПК: G01F 13/00

Метки: дозатор, жидкости

...для дозирования жидкостей.Цель изобретения - повышение точности дозирования жидкостей разной плотно сти.На чертеже представлена схема предлагаемого доэатора,Дозатор жидкости содержит расходную 10 емкость 1, размещенный в ней дозирующий мерник 2, соединенный гибким шлангом 3 с сифоном 4, снабженным в его верхней части поплавком 5. В теле поплавка 5 выполнены продольное сквозное отверстие 6 и верти кальное отверстие 7, в которых соответственно размещены держатель 8 и его резьбовой хвостовик 9, на который наворачивается с наружной стороны поплавка 5 гайка 10. Верхняя часть сифона 4 выполне на жесткой, снабжена меткой 11 и жестко соединена с держателем 8, Дозирующий мерник 2 снабжен также пружиной 12,Устройство работает следующим...
