Трансформатор для электродуговой сварки
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

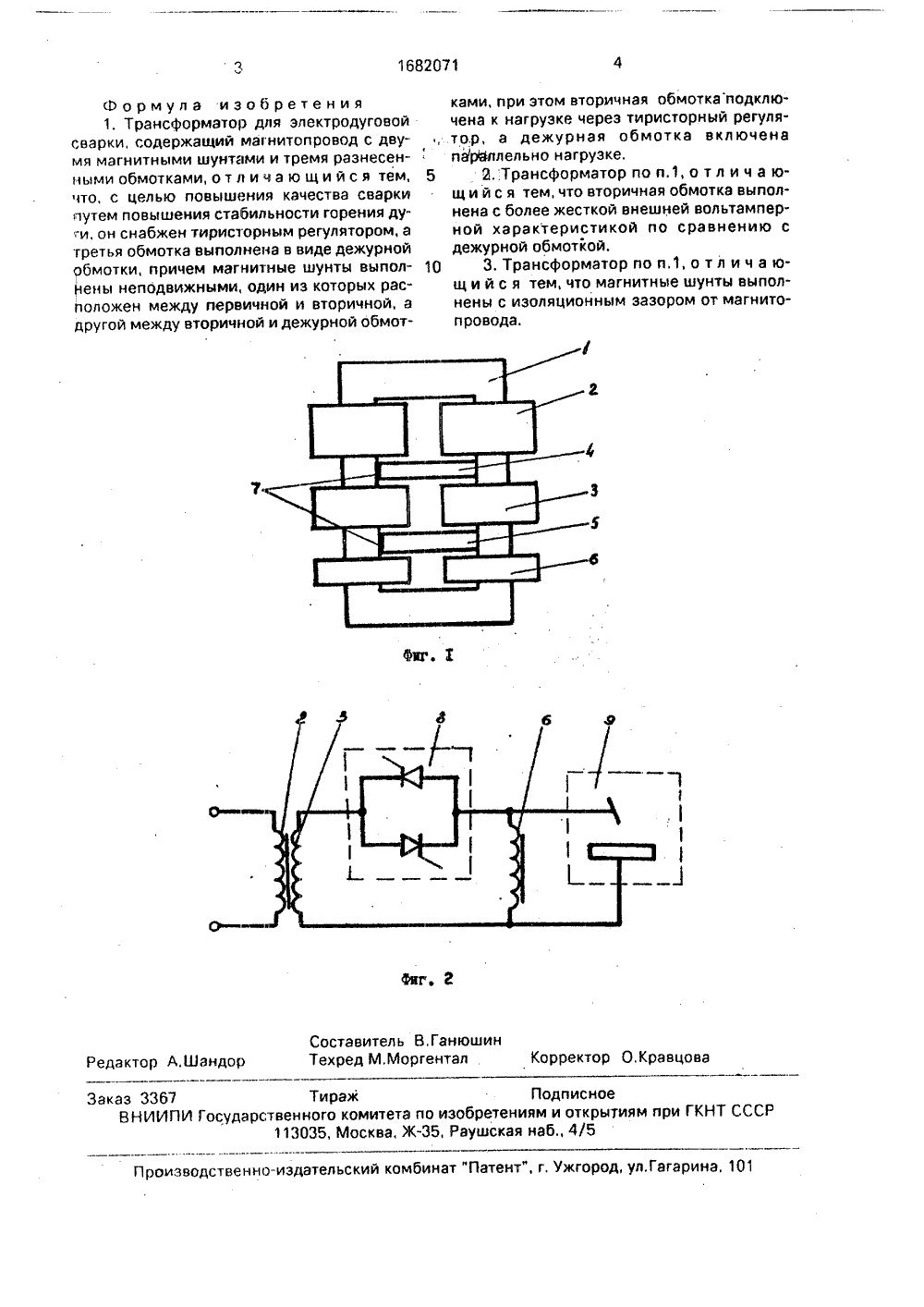

(5 ПИСАНИЕ ИЗОБРЕТЕН СВИДЕТЕЛЬСТВУ ВТОРСК(57) Изобретение атнонике, в частности к исэлектродуговой сваркулучшение качества с арочной тех питания для сится к с точникдм и. Цель и варки за обретения - чет повышеГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР Изобретение относится к сварочной технике и может быть использовано в оборудовании для электродуговой сварки, преимущественно в источниках питания переменного и постоянного тока.Целью изобретения является повышение качества сварки,На фиг.1 изображен трансформатор для электродуговой сварки с покрытыми электродами, общий вид; на фиг,2 - электрическая схема предлагаемого устройства,Трансформатор для электродугоеой сварки содержит магнитопровод 1, первичную 2 и вторичную 3 обмотки, магнитные шунты 4 и 5, дежурную обмотку б, Магнитные шунты 4 и 5 изолированы от магнитопровода прокладками 7,Электрическая схема фиг.2) содержит. трансформатор с первичной 2 и вторичной 3 обмотками, тиристорный регулятор 8 и дения стабильности горения сварочной дуги. Трансформатор для электродуговой сварки содержит магнитопровод с разнесенными обмотками и магнитными шунтами, Трансформатор выполнен с двумя неподвижными магнитными шунтами, один из которых расположен между первичной и вторичной, а второй между вторичной и дежурной обмотками. Вторичная обмотка подключена к нагрузке через тиристорный регулятор, дежурная обмотка включена параллельно нагрузке. При работе устраняется вибрация магнитных шунтов и инерционность регулирования и повышается стабильность горения сварочной дуги. 2 з.п, ф-лы, 2 ил,журную обмотку б, подключенную к нагрузке 9.Трансформатор обеспечивает получение синусоидальной кривой тока от дежур- а ной обмотки б, этой же обмоткой ( обеспечивается устойчивый дежурный ток, (р который поддерживает горение дуги на минимальном токе и в периоды, когда основной ток, полученный от вторичной обмотки 3 вследствие применения тиристорного регулирования, доходит до нуля, Плавное регулирование тока осуществляется тиристорным регулятором 8, который позволяет быстро и оперативно осуществлять ре- ь гулирование тока,По сравнению с прототипом предлагаемая конструкция трансформатора позволяет уменьшить массу и габаритные размеры шунтов и соответственно массу и габаритные размеры трансформатора,Редактор А.Шандор Т Корректо равцов Заказ 3367 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ ССС 113035, Москва, )К, Раушская наб 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина Формула изобретения 1. Трансформатор для электродуговой сварки, содержащий магнитопровод с двумя магнитными шунтами и тремя разнесеннымиобмотками,отличающийся тем, что, с целью повышения качества сварки путем повышения стабильности горения дуги, он снабжен тиристорным регулятором, а третья обмотка выполнена в виде дежурной обмотки, причем магнитные шунты выполнены неподвижными, один из которых расположен между первичной и вторичной, а другой между вторичной и дежурной обмотками, при этом вторичная обмоткаподключена к нагрузке через тиристорный регуля, тор, а дежурная обмотка включенапйрбллельно нагрузке,5 2,:Трансформатор по п.1, о т л и ч а ющ и й с я тем, что вторичная обмотка выполнена с более жесткой внешней вольтамперной характеристикой по сравнению с дежурной обмоткой10 3. Трансформатор по п,1, о т л и ч а ющ и й с я тем, что магнитные шунты выполнены с изоляционным зазором от магнитопровода.
СмотретьЗаявка
4685766, 03.05.1989
ПРЕДПРИЯТИЕ ПЯ М-5521
СМИРНОВ ЮРИЙ АЛЕКСАНДРОВИЧ, ГУСЕВ АЛЬБЕРТ ТИМОФЕЕВИЧ, МАЛЬКОВ АЛЕКСАНДР АЛЕКСЕЕВИЧ, ШМЕЛЕВ ВЛАДИМИР КОНСТАНТИНОВИЧ
МПК / Метки
МПК: B23K 9/00
Метки: сварки, трансформатор, электродуговой
Опубликовано: 07.10.1991
Код ссылки
<a href="https://patents.su/2-1682071-transformator-dlya-ehlektrodugovojj-svarki.html" target="_blank" rel="follow" title="База патентов СССР">Трансформатор для электродуговой сварки</a>
