Номер патента: 351753

Опубликовано: 20.08.2004

Авторы: Беленовский, Зайцев, Серебряков, Топчаев

МПК: B64D 13/02

Метки: авиационных, запотевания, предохранения, приборов, прозрачных, элементов

Устройство для предохранения от запотевания прозрачных элементов авиационных приборов, включающее установленный в герметичном корпусе прибора силикагелевый патрон, отличающееся тем, что, с целью уменьшения напряжения в корпусе прибора, внутренняя полость корпуса прибора соединена с герметичной эластичной камерой.

Номер патента: 1817586

Опубликовано: 27.01.1996

Авторы: Гавриш, Марьяновский, Топчаев

МПК: G05D 7/01

Метки: жидкости, расходом

...регулирующих органов 2, 3 вдоль неподвижных стенок расходомера 1. Количество проходящей жидкости определяется скоростью вращения регулирующих органов 2, 3 при прочих постоянных факторах, например, геометрических размерах устройства. Из расходомера 1 жидкость вытекает через выход 7.Приведенное выше описание устройства характеризует его работу в качестве расходомера, Но в случае возникновения тормозящего усилия на валу 5 скорость вращения регулирующих органов 2, 3 может быть уменьшена, и движение может полностью прекратиться. Соответственно, уменьшится расход жидкости или даже полностью прекратитсяТормозящее действие осуществляется следующим образом.В зависимости от величины командного сигнала, устанавливаемого блоком задания...

Номер патента: 1482434

Опубликовано: 30.11.1994

Авторы: Замбржицкий, Казанский, Котов, Марьяновский, Пронин, Топчаев, Шварцер

МПК: G01F 23/16

Метки: агрегате, высокотемпературного, металлургическом, расплава, уровня

1. УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОГО ИЗМЕРЕНИЯ УРОВНЯ ВЫСОКОТЕМПЕРАТУРНОГО РАСПЛАВА В МЕТАЛЛУРГИЧЕСКОМ АГРЕГАТЕ, содержащее подводящую линию с элементом для ввода газа под уровень расплава, датчик давления газа в линии и вторичный прибор, отличающееся тем, что, с целью повышения точности измерения уровня, оно снабжено вторым датчиком давления газа в подводящей линии, двумя блоками умножения, двумя блоками алгебраического суммирования, блоком деления и двумя задатчиками, при этом датчики давления подсоединены к подводящей линии на разном расстоянии от точки ввода газа под уровень расплава, выходы датчиков давления соединены соответственно с первыми входами блоков умножения, вторые входы которых соединены с выходами задатчиков, выходы блоков...

Номер патента: 1818562

Опубликовано: 30.05.1993

Авторы: Гавриш, Марьяновский, Топчаев, Шнайден

МПК: G01L 13/00

Метки: давлений, разности

...вентиль 9 - находится в замкнутом состоянии и //авление жидкости иэ мембранных разделителей2 и 3 беспрепятственно воздействует в дифманометр 1,Для проверки исправности дифманометра и соответствия настройки диапазона измерения дифманометра 1 проверяют правильность установки начала диапазона измерения, при котором отсутствует перепад давления на мембране дифманометра. Это достигается в обычных условиях механическим перекрытием вентилей 7, 8 и открыванием вентиля 9. В предложенном устройстве замыкают контакты выключателей 16 управляющих электромагнитами вентилей 7 и 8 и размыкают контакты выключателя вентиля 9. При этом образуется магнитное поле, пронизывающее магнитореологическую суспензию, происходит упорядочение ориентации...

Номер патента: 1744503

Опубликовано: 30.06.1992

Авторы: Гавриш, Кондрашов, Топчаев

МПК: G01F 23/28

Метки: жидких, сред, сыпучих, уровня

...ЭАП, взятый по линии, соединяющей центры излучающего и приемного ЭАП;г - размер излучающего ЭАП, взятый по осевой линии, соединяющей центры излучающего и приемного ЭАП,Выполнение этого устройства позволяет повысить чувствительность конкретного устройства и, следовательно, точность определения границы раздела двух сред.При импульсном возбуждении акустических колебаний в стенке резервуара воз 5 10 15 20 25 30 35 40 45 можно расположение приемного ЭАП в непосредственной близости от. излучающего ЭАП, При этом для увеличения точности определения границы раздела двух сред в качестве информативного параметра может быть использована, например, не амплитуда одной максимальной полуволны, а совокупность амплитуд экспоненциально затухающего...

Номер патента: 1735807

Опубликовано: 23.05.1992

Авторы: Балиашвили, Топчаев, Федин

МПК: G05B 19/00

Метки: многоканальное, оперативного

...входы элементов И-НЕ 19, Этот сигнал логически складывается с сигналом "Выбор" на элементе И-НЕ 19 и устанавливает триггер 23. Пока кнопка "Больше" нажата (на шине "Больше" поступает сигнал логической "1"), на выходе схемы И-Н Е 18 присутствует сигнал логической "1", который подается на элемент НЕ с открытым коллектором, с выхода которого поступает запрещающий сигнал на объединенные входы элементов И 16 и 17,В это же время сигнал логической "1" с выхода схемы И-НЕ 18 открывает первый ключ 4, а сигнал логического "0" закрывает второй ключ через элемент НЕ 21. Таким образом, на прямой вход операционного усилителя 8, через открытый первый ключ пройдет аналоговый сигнал с задатчика 2, заранее выставленный оператором. Сигнал этого же...

Номер патента: 1673617

Опубликовано: 30.08.1991

Авторы: Бурухин, Казанский, Лукьянченко, Савельев, Сухинин, Топчаев, Шварцер

МПК: C22B 7/04

Метки: режима, шлакового

...изменение во времени режимных параметров (а - расход КВС: б - расход шихты), концентрации магнетита в шлаке (в), выходного сигнала вибродатчика (г), знака производной по времени от выходного сигнала вибродатчика (е), соответствующее описываемому эксперименту, Участки 1-Ч иллюстрируют соответствующие стадии эксперимента,стадия - работа печи Ванюкова в установившемся режиме: производительность по шихте 83 т/ч; расход КВС 17,3 тыс.м. /ч;з соотношение расход КВС: расход шихты 208 м /т. Значение выходного сигнала виброздатчика 3,8 мА; производная выходного сигнала равна нулю, Шлак гомогенный,11 стадия - постепенное снижение расхода шихты до 77 т/ч при повышении расхода КВС до 17,4 тыс.м /ч, при этом соотношение расход КВС, расход шихты...

Номер патента: 1656507

Опубликовано: 15.06.1991

Авторы: Малков, Топчаев, Федин, Шкодин

МПК: G05D 23/19

Метки: температуры

...счетчика 19. в результате на прямом выходе 01 пеового разряда счетчика 19 сохраняется уровень "0", не изменяющий исходного состояния переключателя 5, При этом длительность импульса формирователя 21 выбирается таким образом, чтобы срез этого импчльса совпадал приблизительно с серединой . четного импульса генератора 23,чтобы исключить влияние переходных процессов, возникающих в первьй момент после открытия ключа 1,В случае обрыва цепи, содержащей основной терморезистор 10, на выходе компаратора 14 устанавливается уровень "1", при котором по срезу импульса с формирователя 21 на выходе 01 счетчика 19 устанавливается высокий уровень, что приводит к включению индикатора 20 и срабатыванию переключателя 5, в результате чего вместо цепи,...

Номер патента: 1615208

Опубликовано: 23.12.1990

Авторы: Динасылова, Жусупбеков, Нурхасимов, Оголь, Топчаев, Тохтабаев

МПК: C22B 15/06

Метки: газов, конвертерных, концентрации

...уровень, на выходе первого блока 18 логики появляется сигнал, соответствующий логической и 1", а в противном случае - логическому нО",На выходе блока И 20 в зависимости от значения входных сигналов появляются сигналы, соответствующие логической н 1 и или нО". Причем сигнал, соответствующий логической и 1", появляется в тех случаях, когда оба сигнала, поступающие на вход блока И, одновременно соответствуют п 1", и нОн - в остальных случаях. В блоке НЕ 21 происходит отрицание сигнала из блока 20, который преобразует "1 и на "О", и наоборот,При появлении сигнала на выходе блока НЕ 21 блок 13 переключения размыкает35 40 4550 55 5 10 15 20 25 30 цепь между регулятором 12 и направляющим аппаратом 7, тем самым фиксирует положение...

Номер патента: 1432467

Опубликовано: 23.10.1988

Авторы: Баранов, Гюнерт, Малков, Топчаев, Федин

МПК: G05B 23/02

Метки: параметров

...резистор 21 каждой ячейки подключается к датчику 1параметра, а на резистор 24 подаетсясигнал уставки. Если при этом разность сигналов параметра и уставкине превышает амплитуды напряженияс выхода суммирующего усилителя 15,индикаторы 25 и 26 включаются поочередно с частотой генератора 14, Еслипараметр больше уставки, ровным светом горит индикатор 25, если ставка больше параметра, включается ин14324 б 7 фо р мул а 3дикатор 2 б через элемент НЕ 27, который иялвертирует выходной сигнал , с компаратора 20.Прц нажатии ца кнопку, расположенную в ячейке 3, в этой ячейке включается ицдикатор и разрешающий сигнал поступает на управляющий вход второго коммутатора 12 и через элемент ИЛИ 9 ца управляющие входы коммутаторов 18 в каждой ячейке...

Номер патента: 1390603

Опубликовано: 23.04.1988

Авторы: Гюнерт, Малков, Оголь, Топчаев, Федин

МПК: G05D 23/20

Метки: температуры

...и ца вход аналогового запоминающего устройства 13 поступает усиленный сигн;зл разности потенциалов в точках подключения входовусилителя 10После окончания сигнала с генератора 11 величина выходного сигнала аналогового запоминающего 35устройства остается неизменной доприхода следующего сигнала с генератора.При повышении температуры вышезаданного значения ца выходе первого 40компаратора возникает сигнал, который после усилителя 16 мощности включает исполнительный механизм 18 охлаждающего типа. При понижении температуры ниже заданного значения сигна.пы на выходе первого коМпаратора исчезают и появляется сигнал на выходевторого компаратора, который при помощи усилителя 17 мощности включаетисполнительный механизм 19 нагревательного...

Номер патента: 1095998

Опубликовано: 07.06.1984

Авторы: Гитин, Рутковский, Саакьянц, Салихов, Топчаев

МПК: B02C 25/00

Метки: мельницах, помола, процессом, сухого, тонкого, шаровых

...мельницах, включающая весоиэмеритель загружаемого материала, датчик положения регулирующего органа, датчик крупности готового продукта, регулятор загрузки с задатчиком, блок вычисления гранулометрического состава и блок коррекции, причем входы блока вычисления гранулометрического состава подключены к весоизмери О телю загружаемого материала и датчику положения регулирующего органа, первый выход блока вычисления гранулометрического состава подключен к первому входу блока коррекции, второй вход которого соединен с датчиком крупности готового продукта, вход регулятора загрузки подключен к весоизмерителю загружаемого материала, а выход - к регулирующему органу, снабжена блоком вычисления длительности паузы и блоком регулируемой...

Номер патента: 1027250

Опубликовано: 07.07.1983

Авторы: Барсуков, Дьячко, Леонова, Лысенко, Михайлов, Нечитайло, Рожнов, Строителев, Таутиев, Топчаев

МПК: C22B 5/14

Метки: качества, кипящего, печи, псевдоожижения, слоя

...тем самым эффективности управления процессом путем целенаправ 50 гленного изменения режимных параметров,Бель достигается тем, что в систему автоматического контроля качества псевдоожижения в печи кипяшего слоя, содержашую датчики плотности или давленияв слое, преобразователи сигналов плотности или давления в напряжение, схемуцентрирования пульсирующей составляюшей в виде фильтра верхних частот и сумматора, демодулятор и блок усреднения,вводится преобразователь частоты пульсаций в пропорциональное напряжение,вход которого подключен к выходу схемыцентрирования, а также дополнительныйсумматор и последовательно с ним соединенный блок деления, причем входы дополнительного сумматора подключены к выходвм блока усреднения и пребразователя...

Номер патента: 1018982

Опубликовано: 23.05.1983

Авторы: Вайсбурд, Жуковецкий, Попов, Сошкин, Топчаев, Цемехман

МПК: C21C 7/10

Метки: вакуумной, жидкого, металла, процессом

...газовой Фазы на входе. в вакуумпровод и скорости ее изменения, создают искусственное натекание воздуха с момента начала вакуумирования: ипрекращают его при резком повЫшениитемпературы отходящих газон в начальный период вакуумирования через .30-40 с после начала подъема температуры газовой Фазы. со скоростью 160"210 С/мин,Осуществление спссоба показано на примере вакуумной ббработки расплавленного чернового никеля, б 5 На фиг.1 и 3 приведены кривые изменения температуры отходящих га" эов в начальный момент вакуумирования, на фиг.2 и 4 - моменты откпочения, искусственного натекания,на фиг.5 и бзапись изменения температуры, отходя-, щих газов по ходу выкуумирования,Когда отключение искусственного натекания при ручном управлении...

Номер патента: 885314

Опубликовано: 30.11.1981

Авторы: Вайсбурд, Жуковецкий, Попов, Сошкин, Топчаев, Цемехман

МПК: C22B 23/02

Метки: вакуумной, жидкого, металла, процессом

...ступенейпароэжекторного насоса на созданиеболее глубокого разрежения в вакуум- Окамере и тем самым интенсифицировать дегазацию металла и сократитьдлительность операции вакуумирования.П р и м е р 1. Расплав черного 5никеля с начальным содержанием серы 4 мас./подается на вакуумированиепри 1700 ОС,Переключение ступеней пароэжекторного насоса провоДится по заранеезаданной программе,Длительность операции. вакуумирования .составляет 17 мин. Конечное.содержание серы 0,58 мас.7Для тех же исходных значений параметров расплава проводят переключение ступеней пароэжекторного насоса с помощью контроля температурыгазовой фазы на входе в вакуум-провод.ЭОПереключение на вторую ступеньпроводят на третьей минуте с началавакуумирования после достижения...

Номер патента: 855650

Опубликовано: 15.08.1981

Авторы: Буркацкий, Вартанов, Макаренко, Самоделкова, Топчаев

МПК: G06F 3/14

Метки: визуальной, индикации, процесса

...с измерением базового параметра при отсутствии нарушения задан О ного соотношения все параметры изменяются идентично базовому, то на индикаторе наблюдают единый уровень стрелок, высот светящихся столбцов или загорающихся табло. Если задан- д ное соотношение между величинами параметров нарушается, то это приводит к нарушению общего, единого для всех параметров, уровня, и оператор обращает внимание на несоответстие. Од- новременно оператор сможет прочесть.величины параметров, а также величину отклонения от общего уровня, определяющего заданную величину параметра.На фиг. 1 изображена функциональная схема комбинированного индикатора, реализующего предлагаемый способ на фиг. 2 . - вид лицевой части указа- . теля индикатора, выполненного с...

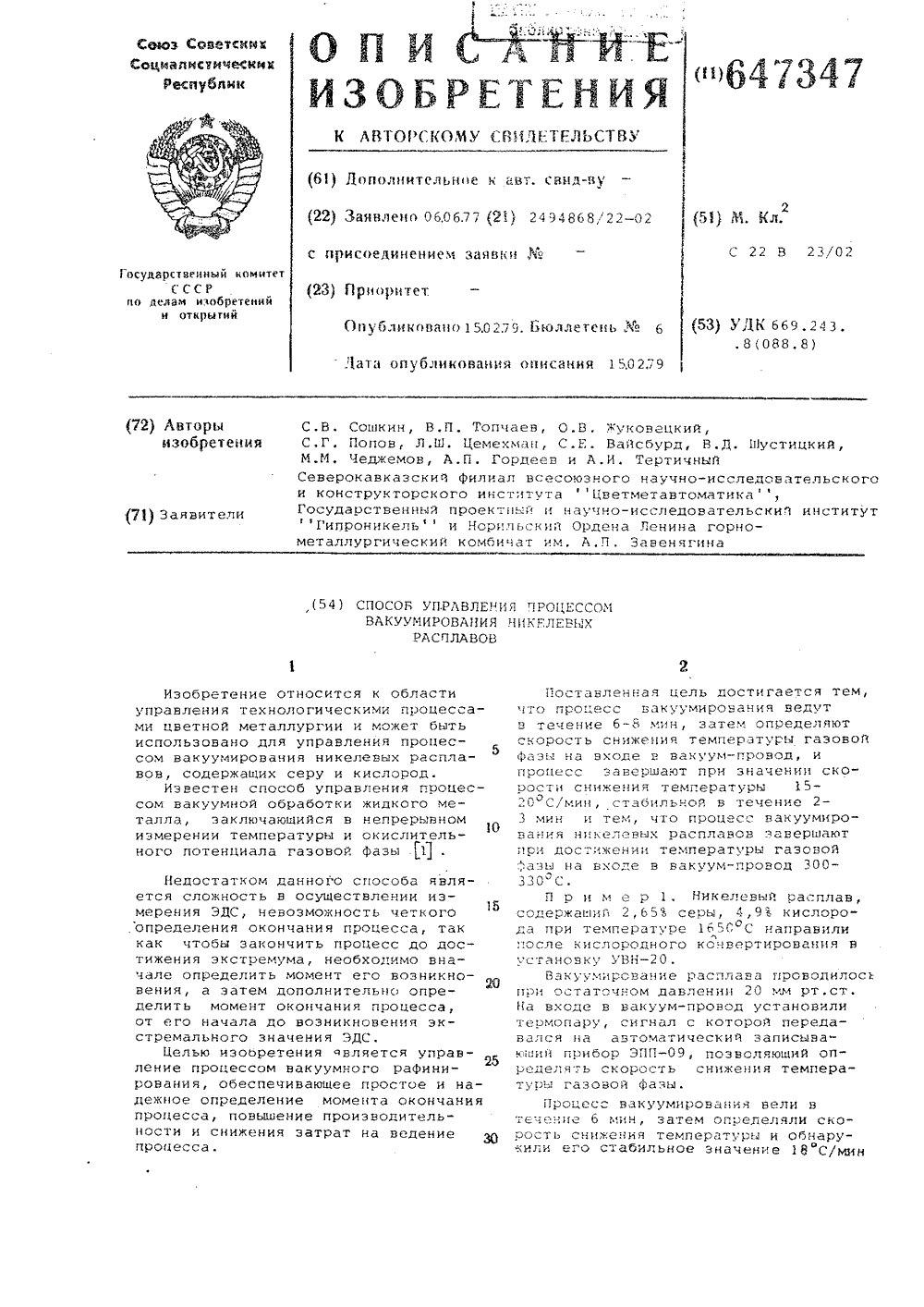

Номер патента: 647347

Опубликовано: 15.02.1979

Авторы: Вайсбурд, Гордеев, Жуковецкий, Попов, Сошкин, Тертичный, Топчаев, Цемехман, Чеджемов, Шустицкий

МПК: B28B 1/087

Метки: вакуумирования, никелевых, процессом, расплавов

...газовой Фазы.Гроце " вакуумирования вели в те ение б м 44 н, затем определял рость снижения температуры и о 44 или его стабильное значение 1647347 10 МФормула изобретения 30 525г В У 5 5 7 В Я /О Л г О Ц 5 б И Вреня аа науааа Ьикууниробанил,уиг 1ь д у 5/Б 2 /В 19 гарВанон, нан 5 Б 759 юл начатка Юануул Риг. 2 ь , Крич Пе 1 коСоставителедактор Л, Новожилова Техред И. вский орректор Пап 50/23 НИИП Тираж 726 Государственного комитета С по делам изобретений и от 113035, Москва, Х, Раушсаказ Подпис ытийна 4/5 филиал ППП Патент, г. Ужгород, ул. Проектная н течение 3 мин на 8-ой минуте,процесс окончили на 11-й минуте, приэтом содержание серы н расплаве составило 0,7 (см. Фиг. 1, 2, кривая1 и 1 ).В случае прекращения процесса ранее б мин...

Номер патента: 549488

Опубликовано: 05.03.1977

Авторы: Верменский, Кисляковская, Саченко, Топчаев, Ходов

МПК: C22B 19/38

Метки: вращающейся, жидкого, образования, печи, расплава, трубчатой

...измерения параметров процесса, о тл и ч а ю щи й с я тем, что, с целью обеспечения оперативности контроля, измеряют темпе 1 эату 1 эу В нижней части печи и содержание коксика в выходя щем пз печи клинкере, и в качестве признака еспечение Непрерывно пзь ровки в нижней ч быточного кокснк печи. Сравнивают личин с прсдельн еверо-Кавказский филиал и конструкторского Йзобретенне относится к области производ. ства цветных металлов, в частности к автоматическому управлению процессов переработки свинцово-цинковых материалов с получением клинкера.Известен способ контроля образования кидкого расплава во вращающейся трубчатой печи в процессе переработки свинцовоцпнкового сырья с получением клинкера путем измерения параметров процесса 11.Однако...

Номер патента: 528413

Опубликовано: 15.09.1976

Авторы: Дулаев, Топчаев

МПК: F16K 3/34

Метки: затвор, шиберный

...со стороны основного шибера над и под ним. На чертеже показан шиберный затвор,общий вид.Шиберный затвор состоит из корпуса 1,основного шибера 2 с профилированным вы резом 3 и вспомогательного шибера 4, Накорпусе 1 установлены пружины 5 для фиксации основного шибера 2 в определенном положении и направляющие 6. Основной шибер 2 снабжен упорами 7, установлен ными со стороны вспомогательного шибера4 над и под ним. На вспомогательном шибере 4 установлен привод 8 перемещения,Шиберный затвор работает следующимобразом.15 Вспомогательный шибер 4, перемещаясьот привода 8, изменяет расход материала в соответствии с профилем и размерами выреза 3 в основном шибере 2. При достижении упоров 7, вспомогательный шибер 4 20 взаимодействует с ними и...

Номер патента: 495547

Опубликовано: 15.12.1975

Авторы: Дулаев, Топчаев

МПК: G01G 7/00

Метки: автоматические, весы

...соединен с вторичным прибором 10, управляющим через блок установки нуля 11 рсверсивцым двигателем 6. Взвешиваемый мдтсрцдл поддстся ца грузоподьезНы трдцспортер 1 пцтдтелем 12.Автоматические весы работают слсду 1 ощцм образом: через заддцный промежуток врсмсцц блок установки нуля 11 отключает ццтятсль 2, подаОццц материал ця взвешцвяццс. Всс 1 орожцего грузопрпемцого тряцспортсря 1ередается чсрсз тягу 2 ца коромысло 3авновсшцвдется двумя грузамц: основнымц вспомогательным 9.В случдс цсурдвцовешеццостц трдцспортсря495547 с- - 7 с тавитслв М, Орлова рректор 3, Тарасо актор С, Хейфи ехрел Е. офанов Тираж 740атета Совета Л)вистгешЙ и открытшРаушская наб., л 4,5 Изл. ле 2052 1 И 1111 Гос)л(арсвен:ого к( ио ледам изобре13035, Л 1 осква, Ж,...

Номер патента: 479005

Опубликовано: 30.07.1975

Авторы: Дулаев, Топчаев

МПК: G01G 11/04

Метки: весоизмерительное, потоке, сыпучих

...консольно на концы вала.На чертеже показано весоизмерительцоеустройство в двух проекциях.5 Весоизмерительное устройство содержитсилоизмерительный датчик 1 и транспортер,состоящий из хребтовой трубчатой рамы 2,опирающейся через призматические или ленточные опоры 3 на стойку 4, На раме 2 нак 10 лонно закреплены опорные ролики 5, на которых лежит транспортерная лента 6, На разгрузочном конце рамы 2 установлен корпус 7с подшипниками 8 и вращающимся в них валом 9.15 На выступаю 1 цие концы вала 9 накладываются консольно конические полубарабаны 10,образующие в сборе с валом 9 ведомый барабан, Перемещающий транспортерцую ленту 6ведущий барабан 11, приводимый во враще 20 ние через редуктор 12 электродвигателем 3,вращается в бобышках...

Номер патента: 386020

Опубликовано: 01.01.1973

Авторы: Абросимов, Буровой, Сплавов, Топчаев

МПК: C22B 19/38

Метки: восстановления, вращающихся, металлов, процессами, трубчатых

...вычислительного ус;гройства 5 для определения 15 удельного расхода восстановителя, регулятора б дозировки и соотношения перерабатываемого материала и кокса, датчиков 7 замера расходов перерабатываемого материала и восстановителя и задатчика 8 оптимального 20 расхода загружаемых материалов.Сущность способа состоит в следующем.Входные компоненты шихты (кек и кокс)поступают в регулятор б дозировки и соотношения, который в зависимости от управляю щего сигнала вычислительного устройства 5изменяет величины загрузки перерабатываемого материала, кокса и их соотношения. На вычислительное устройство 5 поступает сигнал с датчика содержания невосстановлснно го металла в выходном продукте плп косвен 386020ный параметр, пропорциональный этому...

Номер патента: 287306

Опубликовано: 01.01.1970

Авторы: Завод, Северо, Топчаев, Ходов

МПК: C22B 19/34

Метки: 287306

...обеспсчсцця сцижсция удельного расхода кокса и ицтецсификации процес:а ВельцевацР 1 я по 1 тредлагаемох 1 у сцосооу мелкую фракцию в виде коксовоздушцой смеси вдувают в вельц-печь с ее разгрузочного коцца.На поток выходящего из вельц-печи клинкера направляют перпендикулярно к нему струю воздуха из форсупки, устацовленцой в разгрузочцой головке печи с одной боковой стороны, при этОм Отдуваемая мелкая фракция кокса всасывается диффузором вентилятора, расцоложенцым с противоположной стороны головки, и далее в виде аэрозоли подается по трубопроводу, проходящему через экран нижней головки, в печь, Для сохрацеция цеобходимого гидродицамического режима работы печи соответственно в меньшем объеме подается осцовцое дутье с того же конца печи.П...

Номер патента: 192504

Опубликовано: 01.01.1967

Авторы: Дулаев, Топчаев

МПК: G05D 23/19

...которую с достаточной точностью можно считать линейной. 2Нз чертеже представлена схема автоматического регулирования температуры по описываемому способу.Регулятор 1 температуры четельный механизм 2 воздействуе 3, которая управляет количествомго в печи 4 газа. На вход регулятт ают: сигнал, пропорциональный тв газовой печи, от регистратора те5, замеряемой термопарой, сигналчика б и сигнал с корректирующества 7.В устройстве 7 величина сигнала, пропорциональная усилио Волочени 5, сравни ваегс с заданной величиной и, в случае ее отклонения, подается сигнал, изменяющий задание регулятору 1 в пределах, компенсирующих отклонение величины усилия волочения от заданной.Величина усилия волочения измеряется датчиком 8 и регистрируется...

Номер патента: 185062

Опубликовано: 01.01.1966

Авторы: Северо, Топчаев

МПК: C22B 19/38

Метки: вельц-печи, выходящем, клинкере, содержания, углерода

...для управления процессом,Предлагаемыи способ позволяет определять содержание углерода в клинкере непрерывно и этим улучшить ведение процесса вельцевания.По предлагаемому способу контроль содержания углерода ведут по величине суммарной тепловой энергии частиц горящего коксика. Для осуществления способа два датчика температуры, например хромель-алюмелиевые термопары, устанавливают в потоке газов, отсасываемых из нижней части вельц-печи; причем один датчик устанавливают в потоке газов, содержащих частицы горящего коксика, другой - в потоке газов, не содержащих этих частиц, Разность сигналов двух датчиков, зависящая только от суммарной тепловой энергии частиц коксика, пропорциональной массе потока отсасываемых дымососом частиц,...

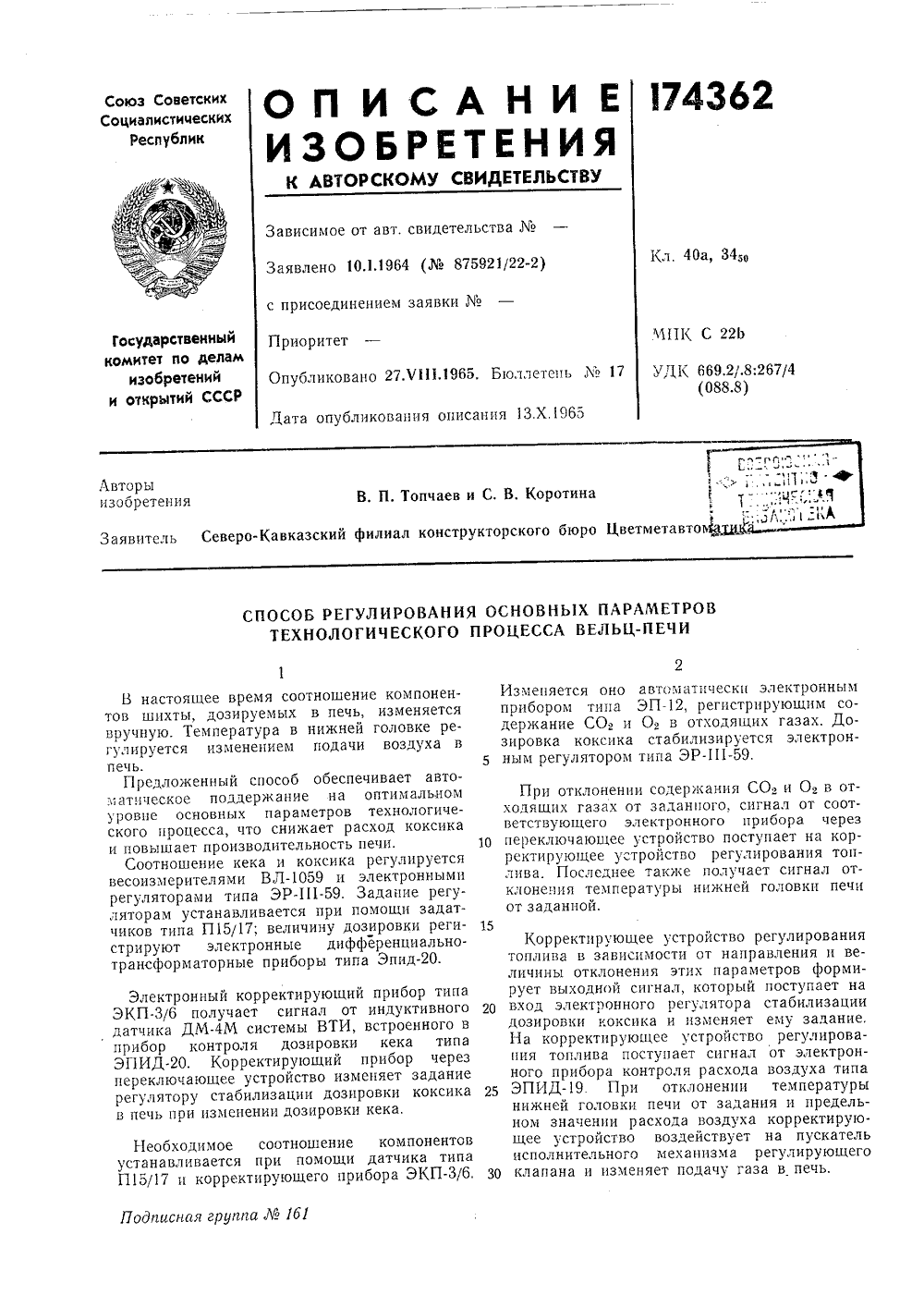

Номер патента: 174362

Опубликовано: 01.01.1965

Авторы: Коротина, Топчаев

МПК: C22B 19/38, C22B 7/00

Метки: вельц-печи, основных, параметров, процесса, технологического

...вгулируется изменениемпечь.Предложенный способ обеспечивает м атическое поддержание на оптима уровне основных параметров технол ского процесса, что снижает расход к и повышает производительность печи.Соотношение кека и коксика регули весоизмерителями ВЛи электро регуляторами типа ЭРП. Задание ляторам устанавливается при помощи чиков типа П 15/17; величину дозировк стрируют электронные дифференци трансформаторные приборы типа Эпид Необходимое соотношение устанавливается при помощи П 15/17 и корректирующего пр 15Корректирующее устройство регулированиятоплива в зависимости от направления и величины отклонения этих параметров формирует выходной сигнал, который поступает на 20 вход электронного регулятора стабилизациидозировки коксика...

Номер патента: 13555

Опубликовано: 31.03.1930

Автор: Топчаев

МПК: D01H 17/02

Метки: бегунков, ватеров, кольца, надевания, прибор

...2 - вид обоймы 1,фиг. 3 - вкладыша 2, фиг. 4 - установочного угольника 3, фиг. 5 - задвижки 4,фиг, 6 - пластинки 5 с скобой для бегунка 12, фиг, 7- рукоятку 10,К обойме 1 прибора (фиг. 1) неподвижно укрепляется вкладыш 2, шарнирносвязанный с рукояткой 10, имеющей наконце шпиндель 13, К вкладьппу привинчивается пластинка 5, имеющая на концескобу 12 для охватывания бегунка, Принадевании бегунка, прибор устанавливаетсяна кольцо, для чего сквозь последнее, сверхувниз, пропускается рукоятка 10 (фиг, 7)так, чтобы скоба 12 пластинки 5, охватывающая бегунок, стала на фланец кольца,Задвижкой 4 (фиг. 5), приходящеюся под,кольцевой планкой, приборприкрепляется ней, прижимаясь к стенк чным угольником 3 фиг.в обойме 1 (фиг, 1). коятки 10 (фиг. 1)...
