Номер патента: 1372089

Опубликовано: 07.02.1988

Авторы: Лукьянов, Лышко, Малеваный, Топилин

МПК: F02M 37/00, F16K 17/04

Метки: внутреннего, двигателя, сгорания, топливная

...выдвигает шток 18 в штуцер и замыкает контакт 19 сигнальной системы 20, что служит диаг.ностическим признаком предельнойзасоренности фильтра 7, В случае,5если не приняты меры по восстановлению пропускной способности фильтра7, поршень перемещается до тех пор,пока кольцевая проточка 12 сообщается со штуцером 12, после чего поршень перекрывает штуцер 12 и прекращает подачу топлива,Таким образом, применение предлагаемой топливной системы позволяет5 определять момент предельного засорения фильтров и, тем самым, обеспечить полное использование ресурса фильтрующих элементов за счет обеспечения возможности перевода опера ций по их обслуживанию и замене изрегламентных в выполняемые по потребности, кроме того, блокировать работу двигателя в...

Номер патента: 1370363

Опубликовано: 30.01.1988

Авторы: Дубинец, Лукьянов

МПК: F22B 37/10, F23M 5/08

Метки: газохода, котла, опускной, переходного, шахты, экран

...потолка 1 переходного газохода 2 и имеющие концевые участки, часть которых образует потолок 3 и заднюю стенку 4 опускной шахты 5, а другая 25 часть пропущена через потолок 3 опускной шахты 5, установлена в последней с образованием фронтовой стенки 6 и образует на границе газохода 2 и шахты 5 фестон 7, 30Экран по всей своей длине, кроме фестона 7, выполнен мембранным, причем шаг между трубами потолка 3, задней 4 и фронтовой 6 стенок соответственно опускной шахты 5, а также фестона 7 в два раза превышает шаг между трубами потолка 1 переходного гаэохода 2.В зоне перехода от одного шага между трубами к другому экран уплот нен. Элементы 8 крепления экрана к несущей конструкции 9 вынесены из зо- ны обогрева. К фронтовой стенке 6 одной...

Номер патента: 1307769

Опубликовано: 30.01.1988

Авторы: Бобрик, Дунаев, Кузнецов, Лукьянов, Лызлов, Олифсон, Теплов

МПК: C05B 3/00

Метки: кормового, преципитата

...аммония или нитроаммофоса.Результаты примера представлены втабл. 1 и 2,10 Как следует из данных табл.1 и 2, предлагаемый способ по сравнению с известным позволяет повысить извлече ние РО в кормовой преципитат на 1,4% и при аналогичном содержании Р 1 О 5 а (47 5%) повысить выход кормо вого преципитата на эту же величину - 1,4%. Предлагаемый способ позволяет повысить качество преципитата за счет снижения разрыва между общим и усвояемым фосфором (Р О,) на 0,5%. Одновременно возрастают фильтрующие свойства товарного продукта на 18%. 25Положительный эффект имеет место только при осуществлении предлагаемого способа в режиме, описанном в примере, Это происходит вследствие того, что на первую стадию преципи- . тирования вводится 90%...

Номер патента: 1368555

Опубликовано: 23.01.1988

Авторы: Лукьянов, Петров

МПК: F16H 55/56

Метки: вариатора, клиноременного, регулируемый, шкив

...из которых закреплена одним концом на ступице У, а другим - на дополнительном рычаге, который установлен с угносительно грузов 9, При вращениишкива грузы 9 и 11 поворачиваются наосях 8 до, соприкосновения друг с другом, после чего меняется характеристика центробежного устройства, т.к.дополнительные грузы 11 начина:ют препятствоватьповороту грузов 9. 2 ил,ловым смещением относительно двуплечего рычага. Центробежные грузы закрыты кожухом 14, который являетсятакже ограничителем поворота груза11 под действием пружин 13,Регулируемый шкив клиноременного вариатора работает следующим образом.1 В неподвижном состоянии и при вращении во время работы двигателя на холостом ходу конические диски 3 и 4 раздвинуты пружиной 5, а угловое смещение...

Номер патента: 1368467

Опубликовано: 23.01.1988

Авторы: Колесник, Лукьянов

МПК: F02M 35/022

Метки: внутреннего, воздухоочиститель, двигателя, сгорания

...14. Между корпусом 1 и перфоированным кольцом 13, являющимся трицательным электродом, расположен оложительный электрод 15, выполнен.т 30 ый в виде кольца из сетки, установенный на изоляторах 16 и соединеный через изолятор 17, закрепленныйкорпусе 1, с источником 18 высоко, ольтного напряжения постоянного тока. В днище 3 и в нижней крышке 6 выполнены окна 19, которые при работе воздухоочистителя перекрывают друг ,друга, однако при необходимости поворотом могут совмещаться, 40Источник 18 высоковольтного напряжения может быть снабжен формирователем 20 импульсов, который подает на положительный электрод 15 импульсное напряжение пилообразной формы с час тотой 50-300 Гц.Атмосферный воздух поступает вовходной патрубок 2 и, контактируя с...

Номер патента: 1366905

Опубликовано: 15.01.1988

Авторы: Андриканис, Лукьянов, Мельников, Молоканов

МПК: G01N 1/10, G01N 1/16

Метки: пробоотборник

...закрывает запорный клапан 15на заданный промежуток времени. Давление в транспортной линии 1 за счетразрежения, создаваемого вакуум-создающим устройством 23, начинает падать, а в линии 4 пневмоуправления -расти, Мембраны 7 пневмоприводов 6вместе с продувочными полыми иглами10 смещаются влево и открывают заглушки 12 пробоотборочных полых игл 9.Одновременно с этим за счет увеличения разности давлений в транспортнойлинии 1 и линии 4 пневмоуправленияувеличивается продувка застойных зонпробоотборников, а именно: пробоотборных полых игл 9 через трубки 20,жиклеры 13, продувочные полые иглы10 и отверстия 11 через трубки 20 ижиклеры 19,Пробы газа и жидкости из контролируемого объекта 5 поступают по пробоотборным иглам 9 в крестовины 8 и далее...

Номер патента: 1364975

Опубликовано: 07.01.1988

Авторы: Бересневич, Лукьянов, Окс, Цыфанский

МПК: G01N 29/04

Метки: вибрационного

...балки 1. Возникающие изгибные колебаниябалки 1 ца второй собственной частотеи регистрируют с помощью измерительного прибора 9, сигнал на который подается от амплитудного преобразователя 6 через усилитель 7 и фильтр 8 (спомощью фильтра 8 из спектра изгибныхколебаний балки 1 выделяют полосучастот, лежащую вблизи второй собствеццои ча тоты и, 11 ри отсутс. вциповреждения в балке 1 ее инерционножесткостные параметры постоянны поднине 1, 11 оэому собственные нзгибные Способ вибрационного контроля изделий, заключающийся в том, что, в контролируемом изделии возбуждают упругие колебания в двух точках, расположенных симметрично относительно его среднего сечения, однонаправленными и равными внешними вынуждающими силами и измеряют эти...

Номер патента: 1364801

Опубликовано: 07.01.1988

Авторы: Бастраков, Гуревич, Дерюгин, Истомин, Лукьянов, Малых

МПК: F16H 25/24

Метки: винтовая, гайкой, передача, самоустанавливающейся

...торцами 3 гайки 2 и соответствующимиторцами вилки 5 шайбы 6, у каждойиз которых наружный торец, примыкающий к торцу вилки 5, выполнен плос"ким, а внутренний конец, примыкающий к сферическому торцу 3 гайки 2,выполнен вогнутым (например, по сфере того же радиуса, что и торцы 3гайки 2). От проворота гайка 2 предохранена поводкам 7, связанным сведомым звеном 4 и гайкой 2 черезсферические шарниры 8 и 9,Передача работает следующим образом.При вращении винта 1 гайка 2 через вилку 5 сообщает поступательное движение ведомому звену 4, В случае биения оси вращения винта 1 и откло 64801 2 5 10 Формула изобретения Винтовая передача с самоустанавливающейся гайкой, содержащая ходовой винт, предназначенную для взаимодействия с ним гайку, ведомое...

Номер патента: 1362973

Опубликовано: 30.12.1987

Авторы: Лукьянов, Мохирев, Трофимов

МПК: G01L 7/20

Метки: депримометр, шахтный

...после вынужденногосброса жидкости в индикаторной трубке в первоначальное положениеНа чертеже изображен шахтный депримометр.Иахтный депримометр состоит изкорпуса 1 с теплоизоляцией 2, в которой размещен термостат 3 с пробкой4, В средней части термостата 3 расположена воздушная камера 5 с краном.6 и индикаторной жидкостью 7. В нижней части воздушная камера 5 черезвыполненную из теплопроводного материала спиральную трубку, охладитель8 и трубку 9 соединена с индикаторнойтрубкой 10 со шкалой. Верхняя частьвоздушной калеры 5 снабжена теплоизолирующим экраном 11,Иахтнь депримометр работает следупщим образом,Перед началом измерений термостат3 заполняют мелкими кусочками льда,Образующаяся при таянии льда водавытекает из термостата 3 через гид...

Номер патента: 1361454

Опубликовано: 23.12.1987

Авторы: Бровкин, Коротин, Лукьянов, Смирнов

МПК: F28D 15/02

Метки: теплообменник

...изображен теплообменник, продольный разрез.Теплообменник содержит размещенные одна над другой камеры 1 и 2 нагреваемой жидкости с патрубками подвода 3 и 4 и отвода 5 и 6, разделенные трубной доской с закрепленными в ней вертикальными тепловыми трубками 7, размещенными в обеих камерах 1 и 2, Трубная доска состоит иэ двух перегородок 8 и 9, .образующих воэдухоподводящую полость, причем перегородка 9 со стороны камеры 2 нагреваемой жидкости выполнена перфорированной, а тепловые трубы 7 в ней выведены над уровнем жидкости на расстояние, равное (0,4-4)й, и установлены с шагом, равным (0,3-0,5)Ь, а сама камера 2 нагреваемой жидкости снабжена еще одним патрубком 1 О для вывода влажного воздуха, где Ь - высота слоя нагреваемой жидкости....

Номер патента: 1360834

Опубликовано: 23.12.1987

Авторы: Лукьянов, Панов

МПК: B21B 37/46

Метки: валками, вертикальными, горизонтальными, прокатного, реверсивного, скорости, стана, электроприводов

...сравнение токов прекращается и дальнейшая прокатка происходит в горизонтальных валках, Вчетных проходах до захвата металлавалками вертикальной клети происходит согласование скорости металла ивертикальных валковСигнал с выходаблока 26 задания поступает на входблока 27 выделения четности проходачерез сумматоры 12 и 21 на входыблоков 4 и 15 управления электроприводами валков, Сигнал с выхода блока 27 открывает ключ 16 и закрываетключ 6, кроме того, на вход блока15 управления электроприводами вертикальных валков поступает сигнал сдатчика 3 частоты вращения горизонтальных валков через блок 18 установки соотношения диаметров валков, множительно-делительный блок 17, ключ16 и сумматор 21.Коэффициент передачи множительноделительного блока 17...

Номер патента: 1359911

Опубликовано: 15.12.1987

Авторы: Аникин, Лукьянов

МПК: H03M 1/60

Метки: аналого-цифровой, частотный

...30 на реверсивном счетчике13, для которого дешиАратор 17 посигналу 46, поступающему на шестойвход, Аормирует сигнал управлениявычитанием в случае наличия "1" кода в знаковом разряде реверсивногосчетчика 14.Сигнал 49, сормированный из сигнала 46, разрешает прохождение черездешиАратор 18 импульсов с выходаПНЧ 7 на реверсивный счетчик 14, вкотором код Х ими будет компенсироваться до нуля, В момент появления"0" кода сигнал 51 с выхода элемента И 21 разрешит вместе с сигналом46, прошедшим через элемент ИЛИ 38,прохождение импульса с выхода Аормирователя 33 через элементы И 35 иИЛИ 36 на вход счетчика 28, где онустановит код 6. Сигнал 50 с выходадешиАратора 29, соответствующий этому к 9 ду, разрешает продолжение работы генератора 30 и...

Номер патента: 1359463

Опубликовано: 15.12.1987

Авторы: Губачев, Лукьянов

МПК: F02M 17/00

Метки: внутреннего, двигателя, карбюратор, сгорания

...засасываемый воздух проходитчерез каналы 7 и с помощью эавихрителя 17 приобретает вращательное движение в вихревой камере 2. Степень открытия Воздухоподающих каналов регу 50лируется поворотом дроссельного клапана 8, приводимого в действие от педали акселератора. Закрученный потокпроходит через сопло 11 и создает вцентральной зоне вихревой камеры(вокруг обтекаемого тела 17) разрежение, которое превосходит величинуразрежения у стенок этой камеры, причем перепад давлений здесь находится в прямой зависимости от расхода воздуха через воздушные каналы 7. Так как надтопливное пространство поплавковой камеры 6 соединено с проточным трактом, то расход топлива из топливоподающего сопла 4 распылителя 3 зависит только от расхода воздуха...

Номер патента: 1359435

Опубликовано: 15.12.1987

Авторы: Байков, Дворкин, Ершов, Лукьянов, Назаров, Орлинский, Осипов, Филиппов, Фойкин, Юнусов

МПК: E21B 47/00, E21B 47/06, E21B 47/10 ...

Метки: исследования, нагнетательных, скважин

...через лубрикатор и НКТ,Воронка НКТ находилась на глубине1309 м, Перфорирован интервал 1331,6-1336, 8 м. Приемистость скважиныЯ = 300 м /сут,На фиг, 2 обозначено: 1 - термограмма, зарегистрированная вдоль всего ствола скважины через 22 мин посленачала отбора, 2 - термограмма, зарегистрированная сразу после перевода скважины из режима закачки на режим отбора. Исследования проведенычерез НКТ. Воронка НКТнаходиласьна глубине 1303 м, Перфорираван интервал 1347,2-1350 м. Приемистостьскважины Я = 800 м/сут.з 13П р и м е р 1. После "стравливания" давления опустили термометр вскважину до глубины 1120 м, Провели .закачку воды в скважину в течение12 минПо истечении этого времениперевели скважину на режим отбора.Через 20 мин после начала отбора...

Номер патента: 1359369

Опубликовано: 15.12.1987

Авторы: Галкин, Лукьянов

МПК: D05B 11/00

Метки: мебельной, облицовки, стеганных

...48 швейнаяголовка 2 поднимается и Фиксируетсяв этом положении стопором 49,40 При отключенной муфте 10 включени -ем двигателя 9 в приводе 8 приводятв действие копировальный механизм 5,обеспечивая вращение колеса б в направлении, соответствующем движению45 каретки 3 в сторону рулонодержателя 11, 1359369Подачей сжатого воздуха в поршневые полости пневмоцилиндров 23 поднимается рама 20.Посредством рукоятки 19 раскрыва-5ется захват 16, и его губка 8 - поднимается,При поднятой раме 20 включаетсяпривод 13 с двигателем 45, от которо.го посредством червячной пары 46 и 47 1 Оприводится во вращение вал 41 со звездочками 42, несущими цепи 44, перекинутые через свободно вращающиесязвездочки 43.Цепи 44 перемещают захват 16 по 15раме 15 в направлении к...

Номер патента: 1357651

Опубликовано: 07.12.1987

Авторы: Богомольный, Лукьянов, Шапиро

МПК: F16L 13/00

Метки: ответвлением, трубопровод

...окружностей 7 и 8 смещеныпо обе стороны оси 10, вследствие чего в точке б перегиба снижена концентрация напряжений,Выполнение участка соединенияполостей в виде двух окружностей сосмещенными центрами выносит за пределы точки б два, фактора концентрации напряжений: резкое изменение толщины конструкции и эррозию материала 45отвода. При этом для того, чтобы удаление этих факторов от точки б былонаибольшим необходимо расположениецентров окружностей на одной образующей цилиндра трубы.50Поскольку каждая из двух смещенных окружностей имеет диаметр меньший, чем у центрального отверстия визвестном трубопроводе (при равенстве общего проходного сечения), ширина выреза в продольной трубе уменьшена по сравнению с известным. Это по 52вышает прочность...

Номер патента: 1355888

Опубликовано: 30.11.1987

Авторы: Гликсон, Задорнова, Карпенко, Лукьянов

МПК: G01M 13/04

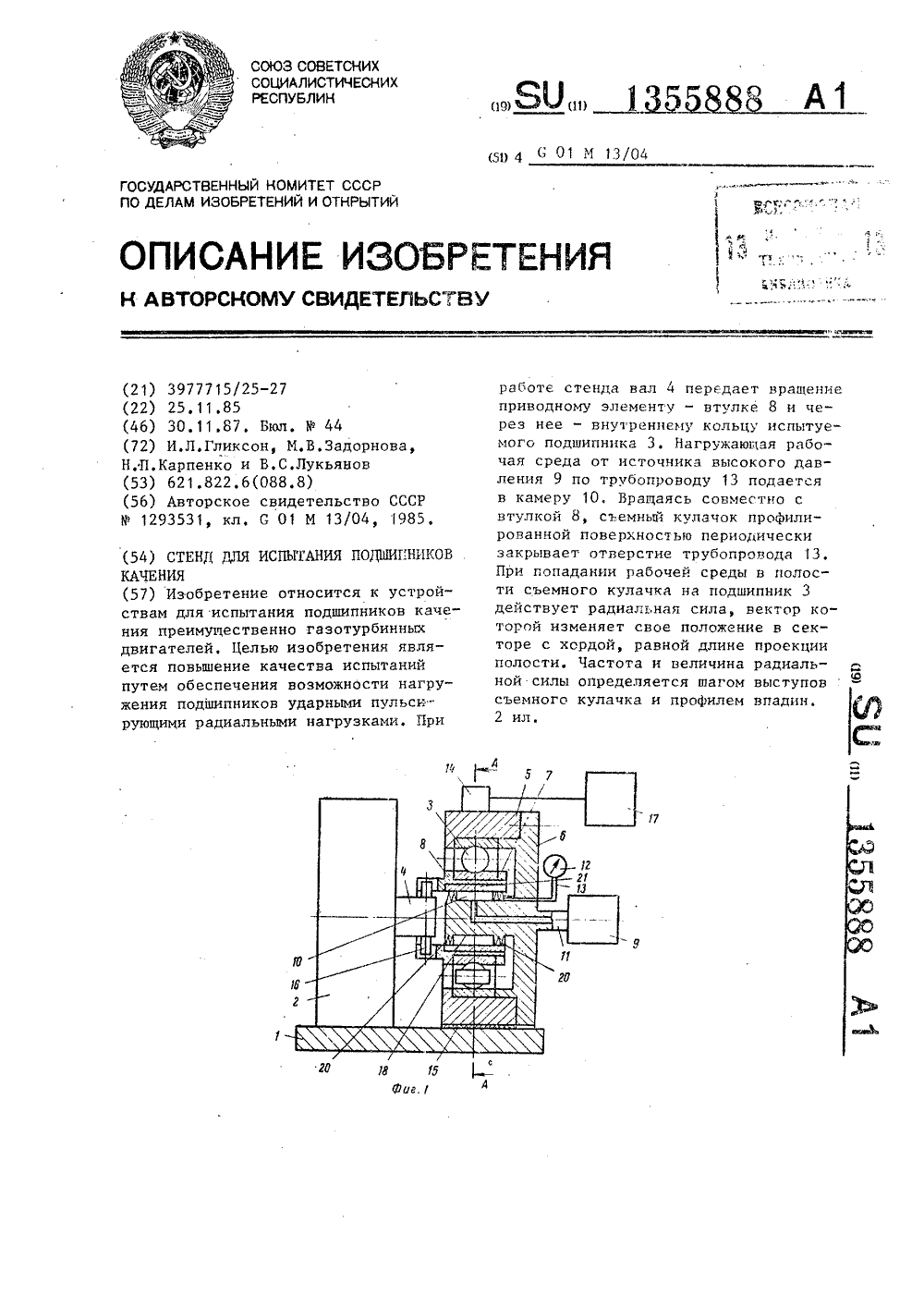

Метки: испытания, качения, подшипников, стенд

...крышки 6 выполнены кольцевая канавка 18 и лыска 19. Ограничивающие 45канавку 18 торцы выполнены в видебесконтактных лабиринтных уплотнений 20.Втулка 8 снабжена съемным кулачком 21, связанным с ее внутренней поверхностью и расположенным в полостикольцевой канавки 18 между лабиринтными уплотнениями 20, Внутренпяя поверхность 22 кулачка 21 выполненапрофилированной.55При работе стенда вал 4 передаетвращение приводному элементу - втулке 8 и через нее внутреннему кольцуиспытуемого подшипника 3. Отисточника 9 высокого давления рабочей средыпо трубопроводу 13 и камеру 10 высокого давления узла нагружения подается рабочая средаВращаясь совместнос втулкой 8 съемный кулачок 21 профилиронанной поверхностью 22 попеременно...

Номер патента: 1352122

Опубликовано: 15.11.1987

Авторы: Белокуров, Верзегов, Ковалев, Лукьянов, Малых, Шубина

МПК: F16H 19/04

Метки: линейного, перемещения, шагового

...ЗО пазов реек 2 и 3 равны между собой и равны удвоенному ходу привода рейки 2.Реверсивные приводы 6 и 9 выполнены в виде, например, пневмоцилиндров и управляются распределителями 13 и 14.Устройство для линейного шагового перемещения работает следующим образом. 40Цикл движения ползуна 7 вправо.В исходном положении ( фиг.1) распределитель 13 сигналом Р переключается влево и давление пневмосети поступает в штоковую полость привода 6, в результате чего рейка 2 занимает крайнее левое положение,При этом распределитель 14 сигналом Р переключается влево, давле ние пневмосети поступает в верхнюю В 0 полость привода 9 и Фиксатор 8, войдя в паз рейки 2, занимает крайнее нижнее положение.При подаче сигнала Р распределитель 13 переключается...

Номер патента: 1350606

Опубликовано: 07.11.1987

Авторы: Божко, Лукьянов, Суслов

МПК: G01N 29/04

Метки: качества

...и первым формирователем б импульса, соответствующего по времени второму экстремуму(фиг, 4 г), так как триггер 7 работает в счетном режиме (первый импульспереводит его в единичное состояние,второй - в нулевое),Если второй электронный ключ 28откроется при срабатывании первогокомпаратора 4, на выходе второго операционного усилителя 34 сигнал будетотрицательным, так как пороговоенапряжение будет больше уровня огибающей. При этом на выходе второгоаналого-цифрового преобразователя35 будут нули, которые через открытую в данном случае вторую схемуИ Зб и вторую схему ИЛИ 32 поступаютна вход генератора 33, который невырабатывает ни одного импульса длявычитания.Если второй электронный ключ 28откроется в момент второго экстрему 5 1350 б 06 6во...

Номер патента: 1349934

Опубликовано: 07.11.1987

Авторы: Головин, Лукьянов, Людмирский, Напрасников, Сидоренко

МПК: B23K 28/00, G01N 3/00

Метки: образец, оценки, трещиностойкости, циклической

...надрезов. Усталостная трещина развивается по наклонной траектории от однойвершины надреза к другой. Вследствиеэтого в вершине растущей усталостнойтрещины реализуется смешанный типразрушения путем нормального отрываи поперечного сдвига.Образец для оценки циклической 15 трещиностойкости материалов при смешанном типе разрушения подготавливают следующим образом.Из листа (сталь 45) толщиной40 мм вырезают круг диаметром 300 мм.20 На одной плоской поверхности путемтокарной обработки выполняют поверхностный кольцевой надрез диаметромР = 80 мм и глубиной Ь = 10 мм. Напротивоположной поверхности соосно с 25 первым надрезом выполняют кольцевойнадрез диаметром В = 100 мм и глубиной Ь = О мм, так что предполагае-.мая траектория развития...

Номер патента: 1348253

Опубликовано: 30.10.1987

Авторы: Лукьянов, Осипов, Пеков, Трегубенко, Шворобей

МПК: B62B 3/02

Метки: грузов, перевозки, тележка, штучных

...показано транспортное положение устройства на фиг.7). Этим достигается точное позиционирование обрабатываемых кассет на месте их съема.Перед тем, как включить подстыкованное устройство в автоматический цикл работы с автооператором линии, вручную перемещают рольганговую секцию 6 в поперечном направлении, которая движется по направляющим 16 на роликах 15 (фиг.9). При этом растягивается пружина 17, один конец которой прикреплен к раме 1, а другой - к платформе 6. Ловитель автоматической линии фиксирует рольганговую секцию 6 в рабочем положении, при котором автооператор может осуществлять съем с нее кассет. В таком рабочем положении у рольганговой секции 6 одна секция окажется консольно установленной по отношению к платформе 1. Съем...

Номер патента: 1346379

Опубликовано: 23.10.1987

Авторы: Гостомельский, Замаев, Лукьянов, Миргород, Москаленко, Тишура, Феофанов, Шевченко

МПК: F15B 1/02

Метки: гидропривод, сварки, трением

...об-, разом.В начале работы производят подготовительную операцию. При этом рабочая жидкость от насоса 18 подается при средней позиции распределителя б и средней позиции распределителя 11 через его линии 15 и 17 в гидроакку мулятор 9, который зарежается до давления, обусловленного настройкой предохранительного клапана 19, который настроен на меньшее давление, ,чем клапан 1 О. 45 Затем, переключая распределитель11 в левую (по чертежу) позицию,обеспечивают подачу рабочей жидкостив бесштоковую полость 3 гидроцилинд 50ра 1 а иэ его полости 2 жидкость поступает в гидроаккумулятор 9,под до-"вышенным мультиплицированным давлением, обусгговленным раэностью площадей55полостей 2 и 3 гидроцилиндра 1. Наибольшее давление в гицроаккумуляторе9...

Номер патента: 1345218

Опубликовано: 15.10.1987

Авторы: Литвиненко, Лукьянов, Любушкин, Соломин

МПК: G06G 7/46

Метки: дифференциальных, производных, решения, смешанного, типа, уравнений, частных

...у 0ае45284Резисторы Б и Бп 1соответствуют резисторам 17 и 19; Бп, и В,резисторам,16 и 18; Б- резистору13 Б 3 - резистору 14 у В( - резистору 15; В, - резистору 1 О; Вг -резистору 11. Следовательно, узловыезначения потенциалов соответствуютрешению искомой функции в данном узле 1 О сеточной области. Таким образом,при задании на блоки 2-4 с блоков1-5 соответствующих потенциалов и токов, моделирующих граничные условияи функцию Г(х, у), в узлах этих бло ков получают искомое решение, причемпрактически мгновенно, за счет распараллеливания алгоритма вычисленияразностной задачи (2, 3, 4). 13=у, 1, при х = 2 пп,Ук = у, при х = (2)Ь, ш =1 1 е1 М) и 111 ргде М М - число внутренних узлов аппроксимации эллиптическойобласти,Уравнение (3)...

Номер патента: 1344921

Опубликовано: 15.10.1987

Авторы: Губачев, Лукьянов

МПК: F01N 1/02, F01N 1/08

Метки: глушитель, шума

...4 со стороны заглушенного торцапоследней, а второй - в зазоре между трубой 4 и корпусом 1 со сторонывпускного патрубка 2, Отношение диаметра впускного патрубка 2 к диамет. ру диска 9 резонатора может составлять 1,2-3,0, отношение диаметравпускного патрубка 2 к диаметру экрана 10 - 0,2-1,6, а расстояние междусмежными экранами 10 выполнено равным нечетному кратному четверти длины звуковой волны,Глушитель шума работает следующимобразом,Выхлопные газы через впускнойпатрубок 2 поступают в резонатор иего полые диски 9, по пути огибаяэкраны 10, при этом резко теряют скорость и изменяют направление движения.4511 ри выполнении глушителя с расстояниями между экранами 10 равными нечетному-кратному четверти длины звуковой волны и неравными...

Номер патента: 1342709

Опубликовано: 07.10.1987

Авторы: Альмен, Краснер, Лукьянов, Панов

МПК: B24B 45/00

Метки: крепления, круга, шлифовального

...крепления шлифовального круга является большая трудоемкость установки последнего.Цель изобретения - снижение трудо О емкости установки шлифовального круга в корпус устройства.Устройство дл крепления шлифовального круга с внутренней рабочей поверхностью, содержащее корпус, в котором установлен центрирующий диск, снабжено установленными в корпусе с возможностью радиального перемещения и взаимодействия с торцовой поверхностью центрирующего диска конически- Зо ми фиксаторами, при этом торцовая поверхность центрирующего диска выполнена конической.На фиг. показано устройство длякрепления шлифовального круга, общий вид; на фиг.2 - разрез А-А на фиг.1. оэ 2Устройство содержит шлифовальный круг 1 прямого профиля, заключенный в...

Номер патента: 1339594

Опубликовано: 23.09.1987

Авторы: Дзибалов, Копотилов, Лукьянов, Щербак

МПК: G06G 7/46

Метки: дифференциальных, решения, уравнений

...а замыкающий - с клеммой задания начальных условий. Напряжение сигнала также поступает через общий резистор на инвертирующий вход одного из выходных ОУ, на-, ходящегося в рассматриваемый момент в паре с входным. При этом выходной ОУ переводится в режим с коэффициентом усиления ратор, резистор, управляемый напряжением, цепь коррекции смещения уровня входного ОУ осуществляется корректирующее изменение напряжения на конденсаторе памяти таким образом, чтобы свести к минимуму дифференциальный сигнал выходного ОУ, т,е. уменьшить погрешность. При этом компенсируются все реально существующие на данный момент времени смещения уровней в узле, вызываемые внутренней асимметрией ОУ, а также присутствующими конкретными величинами сигнала, температуры...

Номер патента: 1333510

Опубликовано: 30.08.1987

Авторы: Гостомельский, Дышленко, Замаев, Лукьянов, Миргород, Тишура, Феофанов, Шевченко

МПК: B23K 20/12

Метки: пневмогидравлический, привод, сварки, трением

...13, иэ полости 19 высокогодавления которого рабочая жидкостьпо гидролинии 24 через направляющийзолотник 25 по линии 26 поступает вштоковую полость исполнительного цилиндра 4, При этом поршневая полостьцилиндра 4, линия 16 управления клапана 17 и промежуточная полость 15мультипликатора 13 по линии 14 черезпневмораспределитель 8 сообщены сотводной пневмомагистралью 10.После зажатия обеих свариваемыхзаготовок шпиндель 2 приводится вовращение и с помощью электромагнитного привода осевого сжатия производится известный цикл сварки трением.При этом предлагаемая конструкцияпневмогидравлического привода с соответствующей схемой направляющего золотника 25 исключает подвод резца 7суппорта 5 в зону свариваемого стыкаво время зажатого...

Номер патента: 1330492

Опубликовано: 15.08.1987

Авторы: Гликсон, Задорнова, Лукьянов, Мигунов

МПК: G01M 13/04

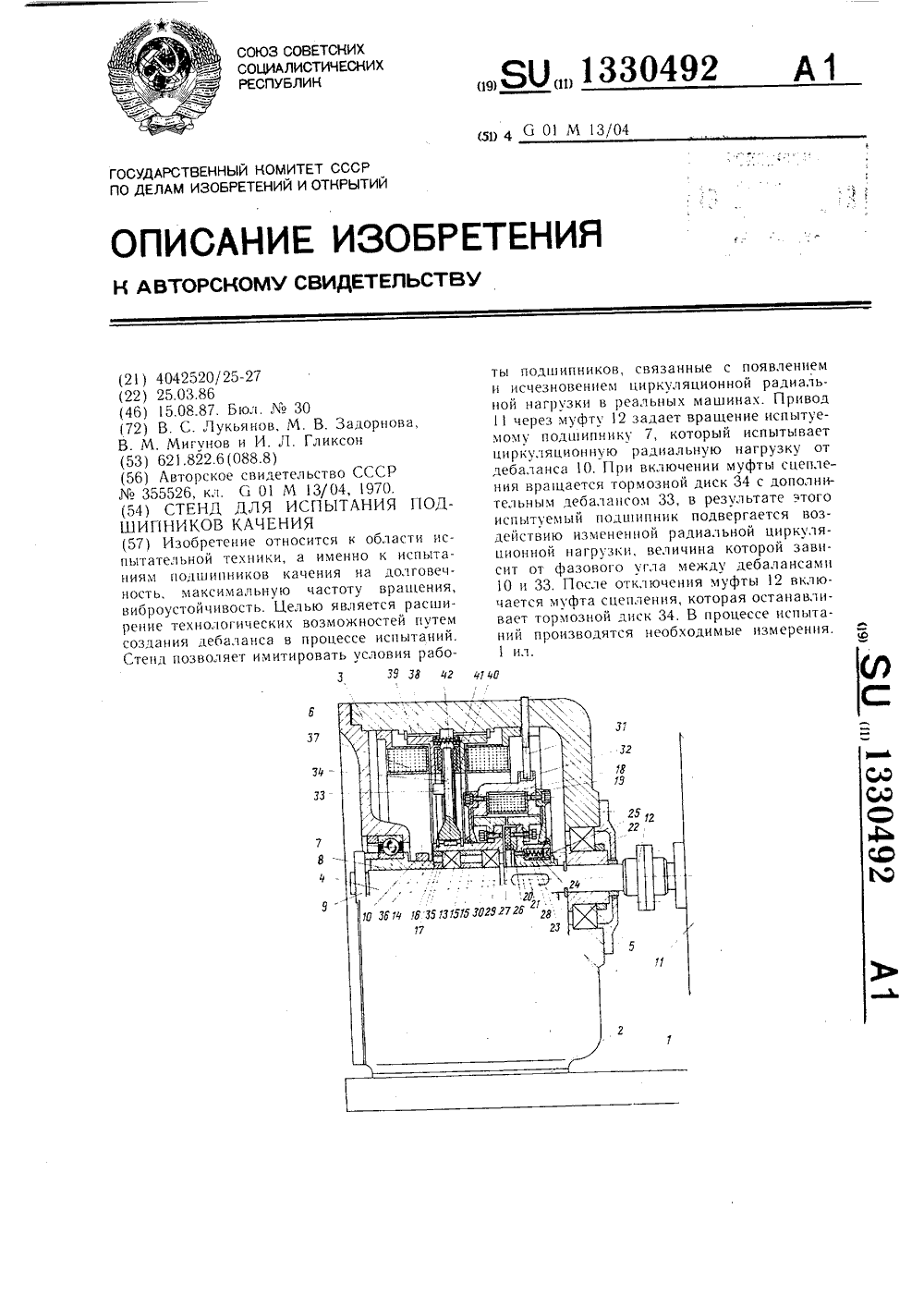

Метки: испытания, качения, подшипников, стенд

...штифты 31, жестко закрепленные с одной стороны с корпусом 3, а с другой стороны штифты расположены в отверстии 32 корпуса 18 муфты.Стенд снабжен дополнительным дебалансом 33, который расположен на тормозном диске 34, жестко связанном с корпусом 14 промежуточного подшипникового узла прн помощи шпонки 35 и упорных колец 36.Тормозной диск 34 кинематически связан со второй муфтой с дистанционным управлением, расположенной на корпусе стенда. Эта муфта состоит из жестко закрепленных на корпусе 3 намагничивающих катушек 37 и двух гормозцых элементов 38, расположенных с возможностью ограниченного осевого гсмещения по направляющим 39. С тормозными элементами 38 скреплено кольцо 40, несущее фрикционную обкладку 41. В отверстиях тормозных...

Номер патента: 1327896

Опубликовано: 07.08.1987

Авторы: Богатков, Каталхерман, Леокене, Лукьянов, Шубин

МПК: B01D 1/22

Метки: аппарат, пленочный, роторный

...на втулке 14 с возможностью поворота вокруг вертикальной оси на заданный угол. На дисках 15 и 16 выполнены прорези 17, в которые .вставляются в исходном положении до поворота,дисков лопасти 13, К лопастям прикреплены горизонтальные стержни, которые входят в прорези 17 дисков. Крутящий момент .при повороте дисков 15 и 16 во взаимно противоположные стороны на заданный угол и последующий Фиксации на втулке 14 (например, с помощью сварки), передается лопастям 13 через стержни 18. Прорези на дисках выполнены фигурными для обеспечения размещения на них лопастей 13 с углом подъема 5-30 , Для прохождения27896 2 45 50 55 5 О 15 20 25 30 35 40 вторичных паров на дисках 15 и 16 выполнены окна 19.Аппарат работает...

Номер патента: 1327028

Опубликовано: 30.07.1987

Авторы: Денисов, Лукьянов

МПК: G01V 1/133

Метки: волн, источник, сейсмических

...23 и 24, гидрораспределитель 29 находится в открытом положении, соединяя силовую 28рабочую камеру 18 с маслоемкостью 2, запорный клапан 12 усилием пружины 13 отжат в верхнее положение, при этом гидравлическая полость 8 соединена с силовой рабочей камерой 18. При подаче сигнала от блока управления (не показан) на электромагнит У 1 гидрораспределителя 22 гидронасос по магистралям 23 и 24 и каналу 27 подает рабочую жидкость под давлением в поршневую полость 15, при этом поршень 11, сжимая пружину 13, смещается вниз, клапан 12 садится на седло в нижней крышке 16, разъединяя гидравлическую полость 8 с рабочей камерой 18,. При смещении поршня 11 вниз открывается дроссельное отверстие 14 и через него заполняются рабочей жидкостью...
