Лукьянов

Номер патента: 1811432

Опубликовано: 23.04.1993

Авторы: Волковинский, Лукьянов

МПК: A61H 15/00

Метки: массажа

...пары планок, соединенных осями 5, Иовозможно и другое конструктивное исполнение, например в виде стержня, снабженного осями,и т.п. (на чертежах не показано).Между каждой парой роликов 3 в направлении, совпадающем с горизонтальнойосью, установлен по крайней мере одиндополнительный ролик 6, а в направлении ЗОпоперек - по крайней мере пара роликов.С изменением конструкции балансиров.4 изменяется и количество роликов 6, установленных на осях 5.При этом дополнительные ролики 6 35вклиниваются между роликами 3. Вследствие чего повышается плотность их расположения, а отсюда и физиологическоевоздействие на кожный покров конечностей, 40Ролики 3, 6 могут иметь различную форму рифления (на чертежах не показано), что.обеспечивает различное...

Номер патента: 1810896

Опубликовано: 23.04.1993

Авторы: Куликов, Лукьянов

МПК: G06K 15/22

Метки: графопостроитель

...перемещается по оси координат Х, а пишущая головка 6 - вдоль портала по оси У. От того, с какой точностью портал перемещает 45 записывающее перо 7 по полю планшета 1, зависит точность построения графиков, а точность перемещения портала, надежность работы устройства существенно зависят от надежного беззазорного 50 взаимодействия роликов портала с их направляющими, При этом, чем меньше влияние износа сопрягаемцх трущихся деталей на работоспособность графспостроитевя, тем выше технический ресурс прибора, его 55 безремонтный срок службы, Если в известных графических устройствах точность, надежность, долговечность обеспечиваются в основном за счет разработки и изготовленая вцсокопрецизионнцх узлов, то в предлагаемом техническом решении эти...

Номер патента: 1809477

Опубликовано: 15.04.1993

Авторы: Лукьянов, Осипов, Пеков, Трегубенко

МПК: H01Q 3/08

Метки: антенны, опорно-поворотное, спутникового, телевидения

...любым известным способом, например, с помощью затяжки гаек на 10оси поворота (на фиг, 1 не показано), Угол а,устанавливающий наведение оси диаграммы направленности на орбиту спутников в точно южном направлениирассчитывается по формуле 15а = агар.Нп + Вз ( 1 - сов ф ) где Вз - радиус земли (6373 км);20Нп - высота спутника относительно поверхности океана (35823 км).Для средних широт значение угла а лежит в пределах 10 О. Регулирование этого угла наклона держателя антенны 1 относительно оси вала 4 происходит изменение длины регулируемой тяги 2, После установки угла а длина тяги фиксируется с помощью контргайки (на фиг, 1 не показана). Далее поворотом вилки 16 узла коррекции вокруг оси 17 устанавливают угол т, т, е, необходимую...

Номер патента: 1807197

Опубликовано: 07.04.1993

Авторы: Лукьянов, Погорельцев, Турковский, Фролов

МПК: E04C 3/12

Метки: балка, двускатная, деревянная

...Москва, Ж, Раушская наб., 4/5 роизводственно-издательский комбинат "Патент Гагарина, 10 жг щей способности, снижения материалоемкости, трудоемкости изготовления и транспортировки, она снабжена соединительной деталью и вклеенными стержнями, торцы элементов имеют в верхней части попереч ного сечения упорные площадки, а в нижней - скосы, при этом в нижней части последних размещены вклеенные стержни с выпусками, к концам которых прикреплены соединительная деталь, причем верхние грани 10 элементов установлены друг к другу под углом 90 а180, длина упорных площадок, ориентированных по биссектрисе угла а, равна от 0,2 до 0,3 высоты поперечного сечения в коньке, а скосы размещены к упорным площадкам под углом, равным 10 В50 О, вклеенные...

Номер патента: 1804986

Опубликовано: 30.03.1993

Авторы: Воробьев, Губарев, Жаров, Захаров, Измирлиев, Краснов, Липатов, Лукьянов, Оловянишников, Сидоров, Старченко, Томилин, Черкасов, Шевченко

МПК: B23K 20/00, B23K 31/02

Метки: давлением, подогревом, сварки

...0,8 - 0,9 Тпл. При достижении это температуры эмаль приобретает вязкотекучие свойства и равномерно заполняют линию раздела. Дается осадка 2-3 мм, что способствует получению высокопрочного и аысокопластичного соединения. Эмалевое покрытие ровным слоем закрывает линию стыка без пор и трещин. 2 микронеровностеи на свариваемых поверхностях и уплотнение стыка, что препятствует попаданию атмосферного воздуха в стыки исключает образование окислов. Увеличивается площадь физического контакта и развиваются диффузионные процессы, При достижении температуры сварки эмаль 3 приобретает вяэкотекучие свойства и равномерно заполняет линию раздела, Дается осадка 2 - 3 мм, что способствует получению как высокопрочного, так и высокопластичного...

Номер патента: 1803368

Опубликовано: 23.03.1993

Авторы: Гендлина, Егоров, Калабушкин, Левенсон, Лукьянов, Тишков

МПК: B65G 27/00

Метки: вибрационное, транспортирующее

...К каждому упругому листу рабочего органа прикрепляются элементы связи, которые совершают синфазные колебания вследствие размещения их вдоль листов на расстоянии, равном или кратном длине волны упругих колебаний. Через элементы связи синфазные колебания передаются лоткам, расположенным под щелями, образованными двумя соседними секциями, Колеблющиеся лотки транспортируют мелкие фракции материала, проникающие в щели между соседними секциями, 1 з.п,флы, 2 ил.5 по отношению к локуг наклона рессоРнтов связи Углугл вибрации.4. В качестве элементо3, Этот угол равен углуток 3 совершает .т.ко- колебаслед ющим обраУ йство работает следустро следлебания под деиво гана 1 и тр анспортируетв 5 ний рабочего ри оникающиезом,ОВОЗбудИтвля1 возбужда-...

Номер патента: 1803196

Опубликовано: 23.03.1993

Авторы: Говоров, Денисов, Комоликов, Лукьянов, Соколов, Таланцев, Шишкин

МПК: B07B 4/00

Метки: гравитационный, классификатор, пневматический

...угольников, вершины которых у смежных рядов направлены в противоположные стороны, происходит многократное изменение направления струек вводимого двухфазного потока. При этом происходит разделение в его твердой фазе на крупный продукт, который оседает на угольниках 9 и по ним опускается в вертикальную шахту 2 и мелкий продукт, который многократно перечищаясь при прохождении через ряды Ч-образных угольников выводится с газовым потоком из классификатора через патрубок 8. Крупные частицы поступившие в вертикальную шахту продолжают опускаться вниз, проходя каскад пересыпных полок 4. При этом происходит более эффективная каскадная перечистка крупного продукта дополнительным воздухом, поступающимчерез патрубок 5. Выделенный мелкий продукт...

Номер патента: 1802677

Опубликовано: 15.03.1993

Авторы: Кирдода, Кузнецов, Кулик, Лукьянов, Ткаченко

МПК: A01G 1/04

Метки: выращивания, грибов, комплекс, приготовлению, субстрата

...образом:Согласно рецептуре компонентов суб 5 страта, например. солома, конский навоз,птичий помет и другие органические отходыподаются транспортером на соломорезку 1,в которой измельчаются и поступают в переносную емкость 2, потом электропогруэ 10 чиком 3 емкость 2 устанавливается натоварные весы 4, измельченная масса взвешивается для учета и при помощи электропогрузчика 3 емкость 2 с измельченноймассой компонентов субстрата устанавли 15 вается на опрокидыватель 5, при помощикоторого из емкости 2 измельченная массапоступает в бункер склиэа 6 (шнека) и далеев емкость 7 или 8 или 9 или 10 через люк 11,имеющий гидрозатворную герметизацию,20 Указанные емкости размещены в подвальном помещении, Для обеспечения длительного хранения...

Номер патента: 1802031

Опубликовано: 15.03.1993

Авторы: Кожевников, Лукьянов, Тараборин

МПК: E01H 8/00

Метки: балласта, железнодорожных, загрязненного, поезд, путей, снега

...и 2 показан общий оид поезда;на фиг,3 - разрез по оси путеуборочной машины,Поезд содержит головную снегоуборочную машину 1, промежуточные полувагоны- накопители 2, концевой разгрузочный вагон 3, путеуборочную машину 4, которал состоит из основной рамы 5, установленной навагонных тележках 6, на которой смонтирована поворотная рама 7 со стрелой 8 и шаровым ротором 9, В стреле размещенприемный конвейер 10. На раме 5 установлен разгрузочный конвейер 12, Приооды механизмов запитаны от энергетической 20установки поезда,Поезд работает следующим образом.При работе в летних услооилх для снятил загрязненного балласта с мекдупутийдо уровня подошвы шпал стрела 8 с шаровым ротором 9 разворачивается перпендикулярно направлению доикения поезда...

Номер патента: 1800617

Опубликовано: 07.03.1993

Автор: Лукьянов

МПК: H03M 1/60

Метки: аналого-цифровой

...преобразования, который не будет содержать 50погрешностей от изменения К, и 1 ь так какпоследний, так и то, формируется с помощью импульсов генератора 17 и имеетвеличину Т = о = Кото, а коэффициент1 55Кп=Ко= . Но для этого случая резульОототат преобразования может содержать погрешности, величины которых могут быть". 1, из-за несинхронности появления импульсов43 и Ес 44. Величины этих погрешностей будут зависеть от времени появления первого импульса Е, в 1 и от времени тк; от, последнего импульса Ес в 1 до окончания 1 ьЕсли подсчет импульсов Ес в 1 такте работы АЦП начинать с второго из Ес, а первый из них относить в Ть 1 такту, то при формировании результата преобразования в 1 такте необходимо его увеличить на величину пн = КоОсЬ; =...

Номер патента: 1800616

Опубликовано: 07.03.1993

Авторы: Лукьянов, Скотников

МПК: H03M 1/52

Метки: аналого-цифровой

...16 вводится корректирующий код, численно равный ошибке преобразования.2. Числовой код в счетчике 17 равен опорному коду, т.е, ошибка преобразования равна нулю. В этом случае к началу интервала Т 5 с выходе "=" цифрового компаратора 18 сразу же выходит сигнал "1" и на счетчики 16, 17 импульсы не поступают. Счетчик 16 остается в исходном нулевом состоянии.3. Числовой код в счетчике 17 больше опорного кода, тогда к началу интервала Т 5 на выходе "=" цифрового компаратора 18 имеется сигнал лог, "1". В результате на выходе элемента И 13 изменяется состояние, что переводит счетчики 16, 17 в режим вычитания, На их входы поступают импульсы квантования,Поступление импульсов в счетчики прекращается в момент выхода сигнала лог, "1" на выходе...

Номер патента: 1797889

Опубликовано: 28.02.1993

Автор: Лукьянов

МПК: A61H 11/00

Метки: варианты, его, ипликатор

...образом,Методика его работы весьма проста. В зависимости от поставленной задачи коврик-ипликатор накладывают на биологически активные зоны иглами к телу, плотно прижимают прибинтовыванием или ложатся на него. Продолжительность сеанса определяется от вида заболевания и материала игп.Как правило, иглотерапия. применяется в комплексном лечении различных заболеваний, и в первую очередь широко распространенных неврозов, Объясняется это тем, что,воздействуя большим количеством игл на зоны Захарьина-Греда, иппикатор рефлекторно улучшает кровоснабжение мозга, внутренних органов, разрывает болевые раздражающие и возбуждающие импульсы, идущие от скованных усталостью мышц в центральную нервную систему.Согласно представлениям китайских...

Номер патента: 1798741

Опубликовано: 28.02.1993

Автор: Лукьянов

МПК: G01R 31/08

Метки: замыкания, кабельных, линиях, мест, оболочку, пробое

...оболочку 6 кабеля, При этом через повреж- начала кабеля, вокруг кабеля наводится денную жилу 2 и неповрежденную жилу 4 5 пульсирующиймагнитныйпоток.пропорцикабеля протекают со сдвигом на 18 б пол- ональный току 2.уволны тока одной полярности, которые, Поиск места повреждения в кабеле ведется магнитоприемником от конца кабеля суммируясь на оболочке 6 кабеля, создают вокруг нее (оболочки) переменный магнит- до места повреждения.ный поток на участке от конца кабеля до 10 Переменный магнитный поток, возбужместа повреждения и пульсирующий маг- даемый вокруг оболочки кабеля на участке нитный поток от начала кабеля до места от.конца кабеля до места повреждения, повреждения.. практически не .вызывает на этом участкеНаправление протекания тока...

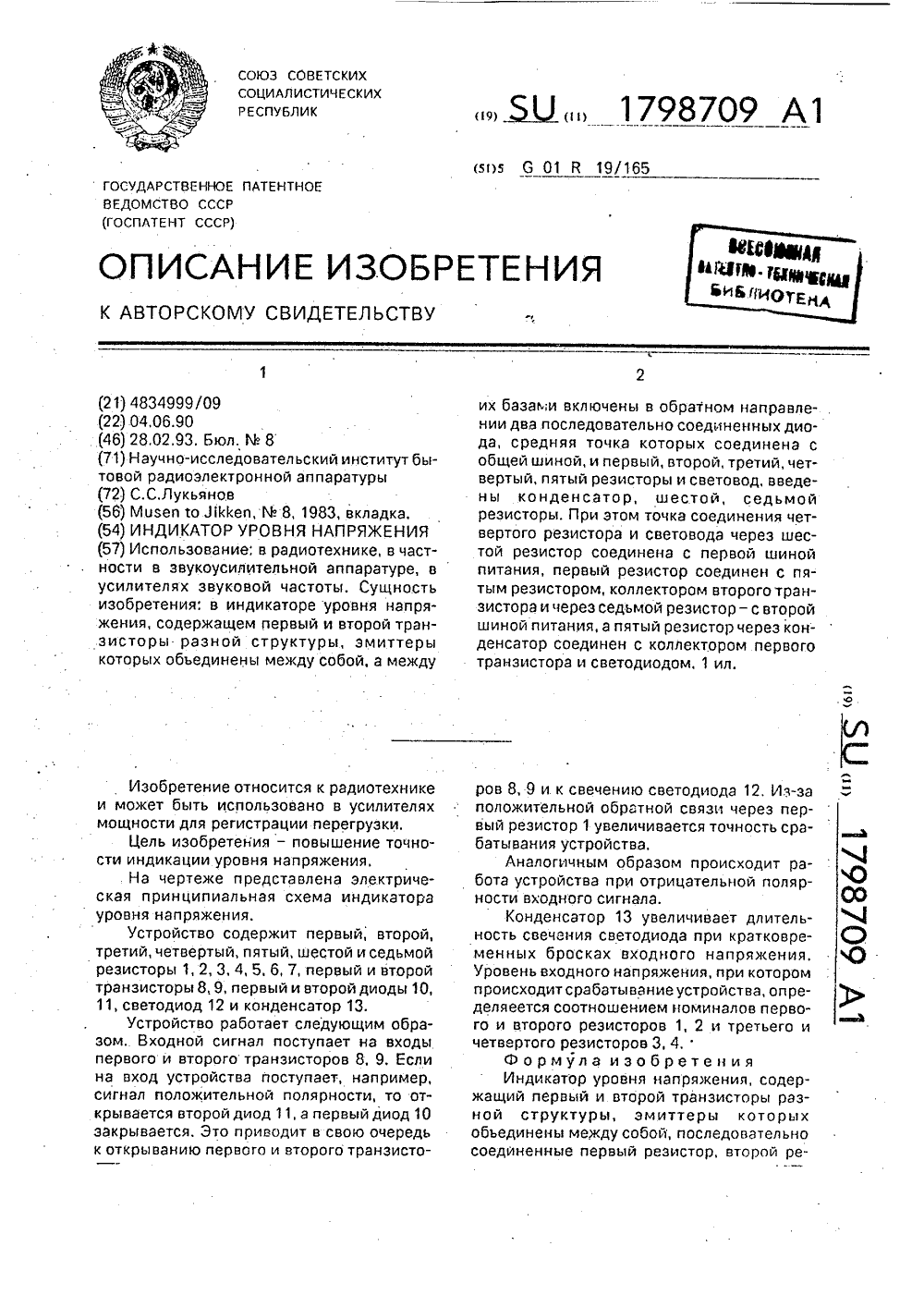

Номер патента: 1798709

Опубликовано: 28.02.1993

Автор: Лукьянов

МПК: G01R 19/165

Метки: индикатор, уровня

...в радионости в звукоусилительноусилителях звуковой частизобретения: в индикаторжения, содержащем первызисторы разной структкоторых обьединены между Изобретение относится к радиотехнике и может быть использовано в усилителях мощности для регистрации перегрузки.Цель изобретения - повышение точности индикации уровня напряжения.На чертеже представлена электрическая принципиальная схема индикатора уровня напряжения.Устройство содержит первый, второй, третий, четвертый, пятый, шестой и седьмой резисторы 1, 2, 3, 4, 5, 6, 7, первый и второй транзисторы 8,9, первый и второй диоды 10, 11, светодиод 12 и конденсатор 13.Устройство работает следующим образом, Входной сигнал поступает на входы первого и второго транзисторов 8, 9, Если на вход...

Номер патента: 1796998

Опубликовано: 23.02.1993

Авторы: Гамбурцев, Карпачев, Ковалев, Лукьянов

МПК: G01N 3/42

Метки: твердости

...с наконечником 1, а40 другой - на выступ регулировочного ползунка 5, который выполнен из двух полуколес свыступом, входящим в окно б, регулировочной гайки 7 для перемещения регулировочного ползунка 5, и ограничительных винтов,которь 1 е ограничивают перемещение наконечника 1 в вертикальном направлениивниз,Средний наконечник для прощупывания древесины состоит из наконечника 8,50 подпружиненного пружиной 9, один конецкоторой опирается на наконечник 8, а другой - на выступ регулировочного ползунка10, который выполнен из двух полуколец свыступом., входящим в окно 11, регулиро 55 вочной гайки 12 для перемещения регулировочного ползунка 10 и ограничительныхвинтов 13, которые ограничивают перемещение наконечника 8 в вертикальном...

Номер патента: 1794930

Опубликовано: 15.02.1993

Авторы: Вязовский, Ковтун, Коротеева, Кустов, Лукьянов, Маракулин, Матьяж, Морозов, Таран, Федорук

МПК: C04B 33/22

Метки: огнеупорных, шихта

...шамот по ТУ 14-8-58-72 фракции 0-3 мм, глину Часов-Ярскую по ТУ 14-8-162-75,с изменением ММ 1,2,3 карбид кремния черный (а-форма ) марки 54 С по ГОСТ 37327-84 фракции 0 - 0,9 мм, карбид кремния в виде зерен а- Я 1 С покрытых слоем 3-Я 1 С, полученный путем силицирования зерен - Я 1 С в присутствии углерода и кремния кристаллического при температуре 1600-2100 С.Массу для прессования изделий готовят в следующей последовательности; вначале перемешивали шамот фракции 0-3 мм и карбид кремния в виде зерен а-ЯС, покрытых слоем Р-Я 1 С, фракции 0-0,5 мм, Затем смесь увлажняли глинистым шликером 20 Формула изобретения Шихта для изготовления огнеупорных изделий, включающая, мас,0,:Шамот 68-74 Карбид кремния . 10-20 Огнеупорная глина...

Номер патента: 1794449

Опубликовано: 15.02.1993

Автор: Лукьянов

МПК: A61G 5/02

Метки: инвалидная, коляска

...положение "0 стопора для правого ведущего колеса при переднем его положении.Инвалидная коляскасостоит из рамы 1 переднего самоориентирующего колеса 2, сиденья 3, Вертикальная ось поворота вил ки колеса 2 смещена и не пересекается с осью его вращения, К раме 1 прикреплен упор для ног 4, В подшипниках 5 рамы 1 закреплены вилки 6 с осями 7, на которых в подшипниках 8 закреплены ведущие колеса 9. На осях 7 в подшипниках 10 установлены шестерни 11, которые связаны с вращением колес 9 муфтами свободного хода 12, Каждая вилка 6 снабжена направляющими 13 и 14, в которых находится шток 15, который 25 снабжен рейкой 16. Рейка 16 входит в зацепление с шестерней 11, К раме 1 через промежуточное шарнирное звено 17 с осями 18 и 19 прикреплены два...

Номер патента: 1790606

Опубликовано: 23.01.1993

Авторы: Бугаев, Бузоверя, Лукьянов, Польщиков, Поторока, Шарапов, Янковский

МПК: C21B 7/10

Метки: доменной, печи, площадка, производства, работ

...каркас, настил трапов и бункер в виде сектора, разделенный перегородками на равновеликие части, согласно изобретению бункер разделен вертикальными перегородками, установлен на настиле по радиусу печи с возможностью вертикального перемещения его периферийной части, при этом в боковых стенках бункера выполнены смотровые щели из прозрачного материала, снабженные защитными экранами, а днище бункера снабжено люками,Новый положительный эффект заявляемого технического решения заключается в том, что использование предлагаемой конструкции площадки для производства работ в доменной печи позволяет получить более представительные данные по распределению отгружаемых шихтовых материалов по сечению колошника и на этой основе повысить...

Номер патента: 1789628

Опубликовано: 23.01.1993

Авторы: Лукьянов, Погорельцев, Турковский

МПК: E04C 3/12

Метки: балка, деревянная, шпренгельная

...опорные и соединительную детали, снабжена вклеенными в древесину стержневыми анкерами, размещенными в опорных зонах и в середине пролета балки, ОО внешней арматурой, установленной на вер- О хней грани балки в середине ее пролета, (, соединительная деталь выполнена в виде пластины, а опорные детали - в виде верти- (р кальных пластин, установленных с зазором под нижней гранью балки с присоединением к ним концов шпренгеля, при этом внешняя арматура, опорные и соединительная детали закреплены к балке на анкерах, а стержни опорных анкеров размещены по одну сторону относительно оси опоры.На чертеже изображен общий вид деревянной шпренгельной балки.Деревянная шпренгельная балка 1 состоит из металлического шпренгеля 2, стойки 3, опорных...

Номер патента: 1788415

Опубликовано: 15.01.1993

Авторы: Коротин, Лукьянов, Никишов, Смирнов

МПК: F27B 19/02

Метки: теплотехнологическая

...установки для термообработки материалов, содержащие высокотемпературную печь и низко- температурную сушилку. Недостатком таких установок является то, что для транспорта дымовых газов от высокотемпературной печи до сушки расходуется электроэнергия, чем снижается эффективность работы установки.Наиболее близким по технической сущности и достигаемому результату является теплотехническая установка, содержащая соединенные газоходом высокотемпературную печь и низкотемпературный агрегат, оборудованный из учающими панелями. 1788415 А 1аказ 68 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5. Производственно-издательский комбинат "Патент", г, Ужгород, ул,...

Номер патента: 1786296

Опубликовано: 07.01.1993

Авторы: Кашунин, Лукьянов, Таран

МПК: F04F 1/06

Метки: вытеснения, насос

...элементамиуловителя и передается стенке стакана ирасходуется на получение дополнительногоколичества, пара-рабочего тела, что повы шает экономичность работы насоса.На фиг.1 и 2 схематично показаны продольный и поперечный разрезы насоса вытеснения.Насос вытеснения содержит рабочуюкамеру 1, всасыв ющий 2 и нагнетательный3 трубопроводы и соответствующие клапаны 4 и 5, источник тепла 6, конденсатор 7,кожух 8, установленный снаружи рабочейкамеры, которая снабжена охлаждающимипродольными ребрами 9. Днище рабочейкамеры 1 выполнено ввидестакана 10 с.образованием кольцевой полости части рабочей камеры, По периметру внутреннейповерхности стакана 10 со стороны источника тепла жестко закреплен, например,сваркой уловитель лучистой энергии 11,...

Номер патента: 1785075

Опубликовано: 30.12.1992

Автор: Лукьянов

МПК: H03M 1/52

Метки: аналого-цифровой, интегрирования, совмещенного

...16 и 17, ключа 24 и с вторым входом компаратора 8, шина 4 -с управляющим входом ключа 24, с первыми входами блока 26 и элемента ИЛИ 15, с третьим входом блока 25 и с входом установки нулевого кода счетчика 13, шина 5 - с выходами последнего, счетный вход которого подсосдинен к выходу элемента И 14, шина 6 - с управляющим входом ключа 23, с третьим входом элемента ИЛИ 15 и с четвертым выходом блока 26; второй выход которого подсоединен куправляющим входам ключа 22 и переключателя 20., первый выход - к второму входу элемента И 14, третий выход - к первому входу блока 25, пятый выход - к единичному входу триггера и к входу установки исходного состояния счетчика 13, второй вход- к выходу компаратора 8 и к второму входу блока 25, выход...

Номер патента: 1784976

Опубликовано: 30.12.1992

Авторы: Лукьянов, Михно

МПК: G06F 7/548

Метки: координат

...двенадцатого и тринадцатого блоков деления 1.7, 1.8, 1.12, 1,13 соединены с входами вторых слагаемых третьего, четвертого, пятого. шестого, седьмого и: 50 восьмого сумматоров 2,1.3-2.1.8 .первойгруппы; выход пятого блока 1.5 деления соединен с входами вторых слагаемых первого и второго сумматоров 2,1,1, 2.1.2 первой группы; выходы пятого.и десятого блоков 55 1,5, 1.10 деления соединены с входамитретьих слагаемых соответственно первого и второго сумматоров 2.1.1, 2.1,2 первой группы; выходы одиннадцатого и пятнадца-того блоков 1.11, 1.15 деления соединены с входами четвертых слагаемых. соо, ветст7- В о 1, х 1, у 1, г 1, 1= 1-3, 2 ны с соответствующими выходами блока Бпамяти констант.Вход первого операнда преобразоватенен с...

Номер патента: 1783495

Опубликовано: 23.12.1992

Авторы: Беляков, Лукьянов, Скотников

МПК: G05D 23/13

Метки: многоканальный, регулятор, температуры

...вход второго элемента 10,; Одновременно производится перезапуск генераторапилообразного напряжения 6; Образование импульса ШИМ в втором канале происходит аналогично первому каналу.Сформированный импульс ШИМ поступает нв вход второго исполнительного элемента 11. Величина его длительности запоминается во втором элементе 10,В течение этого же такта первый элемент 10 генерирует импульс ШИМ, длительность которого равна длительности импульса, поступившего на его,вход в первом такте. Через выход Ю импульс ШИМ поступает на вход первого исполнительного элем 61 та 11 и управляет им, т.е, оба канала регулируют параллельно, Затем подключается следующий канал,и так далее до завершения полного циклаопроса всех термопреобразователей 1. В течение...

Номер патента: 1783463

Опубликовано: 23.12.1992

Авторы: Лукьянов, Новиков

МПК: G02F 1/03

Метки: модулятор, поляризации, света

...быть равен 0из геометрии кристалла, так как в этом случае кристалл вырождается в плоскостьВыполнение угла ф между двумя боковыми противоположными снабженйыми электродами гранями усеченнойпризмы, удовлет.воряющим условию2 агсз 1 л - :ф 180, приводит к дополСза о41 Ьлнительному уменьшению ПАМ, обусловлен-ной рассеянием модулируемого света нарешетке собственных акустических колеба.ний кристалла. Минимальный угол рми, вычисляется из условия резонанса на одном изАконцов кристалла (б 1= , где б 1 - поперечный размер кристалла на одном из концовкристалла, Л, - длина волны собственныхакустических колебаний), при выполненииусловия антирезонанса на другом концекристалла (б 2= , где б 2 - поперечный размер кристалла на другом конце),...

Номер патента: 1783238

Опубликовано: 23.12.1992

Авторы: Коротин, Лукьянов, Никишов, Смирнов

МПК: F23G 5/00

Метки: топочное

...эффективности сжигания пыли за счет снижения влажности брикетов.Поставленная цель достигается тем, что ,топочное устройство снабжено соосно установленным с зазором Относительно корпуса шнека полым цилиндром, обрамляющим шнековый питатель, лопасти которого выполнены с большим диаметром; чем лопасти, находящиеся внутри полого цилиндра, причем верхний торец полого цилиндра расположен на уровне кольцевого трубчатого коллектора.На чертеже изображено предлагаемое топочное устройство, продольный разрез.Топочное устройство содержит топку 1 с размещенной в ней кблосниковой решеткой 2, вертикально расположенный шнек 3, оборудованный бункером 4 и выходным участком в виде конфузора 5. На выходном участке шнека 3 после бункера 4 внутри...

Номер патента: 1778143

Опубликовано: 30.11.1992

Авторы: Губин, Лукьянов, Мусаев, Надиров, Насретдинов, Низовкин

МПК: C10G 9/00

Метки: крекинга, нефтебитума, термического

...для выхода газа в коллектор и в нижней ее части - трубопровод для вывода углеводородных фракций в воздушные конденсаторы, а на входном трубопроводе выполнено радиальное оребрение, камера имеет колесную раму рельсового хода,Таким образом, установка соответствует критерию "новизна",Сравнение заявляемого решения с прототипом, но и с другими техническими решениями в данной области техники не позволило выявить в них признаки, отличающие заявляемое решение от прототипа, что позволяет сделать вывод о соответствии критерию "существенные отличия",На фиг,1 приведен продольный разрез; на фиг,2 - разрез А-А на фиг,1,Устройство содержит реакционную камеру, которая состоит из горизонтальных цилиндрических секций 1, соединенных между собой при помощи...

Номер патента: 1778142

Опубликовано: 30.11.1992

Авторы: Лукьянов, Надиров, Насретдинов, Низовкин

МПК: C10C 3/14

Метки: битума, брикетов

...полуцилиндрах для их ьно шарниров, причем дения выполнено в виенных на наружной полиндров, внутренняя х покрыта фольгой для На фиг,1 изображен вид сбоку; на фиг,2 - разрез А-А на фиг,1.Установка состоит из сосуда для заливки расплавленного битума в виде стальной трубы, состоящей из секций 1, образуемых двумя полуцилиндрами 2 с ребрами охлаждения 3, подвешенных в верхней части на горизонтальных шарнирах 4, закрепленны на вертикальных щеках 5, соединенных с перекладинами 6 и стойками 7, опирающимися на раму 8 с буферами 9 и колесами 10. установленных на рельсах 11 и шпалах 12, Для поворота и раскрытия полуцилиндров 2в шарнире 4 служат силовые гидроцилиндры автономного управления 13 с шарнирами 14 и 15. Для нарезания...

Номер патента: 1776834

Опубликовано: 23.11.1992

Автор: Лукьянов

МПК: F01N 1/10

Метки: глушитель, шума

...камеры 7, сформированной конфузором, соединяющим корпус 1 с выпускным патрубком 3. Перегородка 6 установлена в зоне сопряжения корпуса 1 и конфузора, а центральная труба 4 выходным срезом сопряжена с перегородкой 6.В центральной трубе 4 отверстия ееперфорации выполнены со стороны перегородки 6 и снабжены, по меньшей мере, двумя тангенциальными выводами 8, Отверстия перфорации центральной трубы 4. и поперечные сечения тангенциальных вы-, водов 8 выполнены в виде продольных щелей, Труба 4 совместно с тангенциальными выводами 8 образует газораспределитель.Вокруг газораспределителя установлен завихритель, выполненный в виде по меньшей мере двух циклонов 9, расположенных в кольцевом зазоре 5, примыкающих к перегородке 6 и соединенных с...

Номер патента: 1775688

Опубликовано: 15.11.1992

Авторы: Агеев, Буренин, Лукьянов, Сизиков, Сорокин

МПК: G01R 29/08

Метки: напряженности, поля, электрического

...размещены во внутренней полости вибраторов, один из электродов второгополупроводникового диода подключен кразноименному электроду первого полупроводникового диода, между другимиэлектродами первого и второго полупроводниковых диодов включен конденсатор.На фиг. 1 представлена конструкция устройства для измерения напряженностиэлектрического поля; на фиг, 2 - его электрическая схема.Устройство для измерения напряженности электрического поля содержит полуювтулку 1 из изоляционного материала,например фторопласта, два электрическихвибратора 2, выполненные в виде полыхтонкостенных металлических цилиндров,первый полупроводниковый диод 3, конденсатор 4, второй полупроводниковый диод 5и резистор 6. Величина сопротивления йрезистора 6 выбирается из...
