Лукьянов

Номер патента: 1573990

Опубликовано: 15.05.1991

Авторы: Куликов, Лукьянов, Селиверстов

МПК: G01D 15/24

Метки: каретка, прибора, регистрирующего

...и в кольцевом пазу треть- тям нанравлнвщего узла за счет того,: его ролика 6, При этом первый и вто- что поворотнцй рычаг 12 выбирает люф:рМ ролики 1 и 2 расположены с одной ты, вызываемыенеточностью их изгосФоровы плоского прута 11, а третий : товления или износом,"рмик б - с другой его стороны, 20 Ф о р м у л а и .з о б р е т е н и яКаретка регйстрирующего,прибораКаретиа регистрирующего прибора содержащая первый и второй ролики,содержит. также поворотный рычаг 12, : сопряженные с первой направляющей по"иа котором жестко укреплен третий верхностьв направляющего узла,иуставал.7, сопряйенный с. центральной. 2 новленные соответственно на первомчастые коромысдообраэной пружины 8. и второй валах, жестко укрепленных наПри .этом первый,...

Номер патента: 1647535

Опубликовано: 07.05.1991

Автор: Лукьянов

МПК: G05D 23/08

Метки: регулятор, температуры

...на боковых стержнях магнитопровода) при начальной температуре 1 С. При этом с выходной обмотки 7 к нагрузке 8 подается напряжение повышен ной частоты 0. Усилие притяжения боковых стержней, при увеличении частоты Я, до 500 Гц, т.е. в 10 раз относительно частоты сетевого. напряжения, уменьшается согласно вышепрнвееденной формулы в 100 раз. Соответственно чувствительность и точность регулятора значительно возрастают,По мере роста текущего значения регулируемой температуры, боковые 40 стержни расходятся, величина зазоровцЭ"б" растет, значение коэффициента взаи.моидуктивной связиобмоток ) и 4 собмотками 5 и 6 уменьшается, По достижении заданного значения регули руемой температуры обратная связьс обмоток 5 и 6 становится ниже критической, что...

Номер патента: 1646751

Опубликовано: 07.05.1991

Авторы: Грищенко, Демченко, Карпун, Леонов, Лукьянов, Людмирский, Соколов

МПК: B23K 28/02

Метки: поверхностной, сварных, соединений

...в = оЛ 71 . Далее задаютсяуровнем действующих нагрузок о 1 и, определив параметр С кинетической диаграммыПариса для используемого материала попредлагаемой формуле, определяют Р, иакотором производят технологическую обработку.Практическая реализация предлагаемого способа осуществляется при испытанияхна малоцикловую усталость сварных штуцерных соединений с соотношением компонент напряжений щ/о 1 - 0,5. Образецвыполняют иэ стали с пределом текучести(а 2 - 800 М Па в виде прямоугольной пласти ны 800 х 500 и толщиной 20 мм..В центральную часть оболочки сосудадавления вваривают штуцер по типовой технологии, Испытания проводят на специализированных стендах, создающих спомощью давления масла усилие на пластину, шарнирно закрепленную по...

Номер патента: 1644382

Опубликовано: 23.04.1991

Авторы: Лукьянов, Телепин

МПК: H03M 1/60

Метки: аналого-цифровой, преобразованием, промежуточным, частоту

...17 код (с ) остается больший и запуска одновибратора 24 в этот интервал времени не происходит и не происходит изменения частоты К. Благодаря тому, что в запоминающем элементе выпрямителя 62 постоянная времени его заряда значительно меньше постоянной времени разряда, после окончания подстройки частота Г=К, и в течение времени вы -чополнения преобразования (сигнал 7) она практически не изменяется, В это время подстройка Г не выполняется, так как управляемый генератор 23 выключен из работы сигналом 70 и на вход элемента ИЛИ 37 импульсы Р не постуо пают.К началу преобразования в результате подстройки К, Х в АПП Рр=роу и Го =Ро о, а это соответствУет К =овГ= - - и-рГсПр о о оПреобразование начинается по импульсу 68 "Пуск"который...

Номер патента: 1643996

Опубликовано: 23.04.1991

Авторы: Лукьянов, Малкин

МПК: G01N 15/08

Метки: влагопереноса, коэффициентов, пористых

...ф (в)1 от водонасыщен ности для двух строительных материалов, (а - газосиликат, б - керамзитобетон); на фиг. 2 зависимости коэффициентов влагопереноса: влагопроводности К , термовлагопроводности К и солевлагопроводности К кер,=1100 кг/м от его водонаи двух значениях градиента давления, полученные по данествляют следующим обра 1643996избыточного давления газа из образца через нижнюю мембрану выдавливается остаточная жидкость и таким образом определяется зависимость капиллярного давления от остаточной водонасыщенности, т.е. функция Леверетта 1(в), которая приведена на фиг. 1 в логарифмическом масштабе.Снова собирается система из образца и двух мембран, при этом водонасыщенность образца снижена до необходимого уровня, равного 0,75. При...

Номер патента: 1643584

Опубликовано: 23.04.1991

Авторы: Лукьянов, Патрин, Трегубов

МПК: C09J 127/06, C09J 9/02

Метки: клеевая, композиция, токопроводящая

...композицив готовят путем механического смешения: к никелевому порошку добавляют сначала питролак, а зятем лак на основе перхлорвиниловой смолы или смешивают лаки,а затем добавляют порошок никеля, В случае загустевания со временем в композицив добавляют незначительное1643584 В таблице приведены рецептурытокопроводящей клеевой композициии ее свойства.Формула изобретения 15 20 15-25Остальное нитр оцеллвлозыНикелевый порошок ОпытАдгезия Проводимость,Ом см Затвердевание Состав клея лак ХВ лак НЦ; никелевый Темпе- Время,СлабаяУдовлетворительнаяХорошая0,48 ф 102 0,38 10 0 96 10210,810 0,32 102 (О 7-1)102 (0,7-1) 102 3-53-53-5 Слабая3-5 Хорошая3-560120 20 20 20 20 20 150 100 20:2555 20;3050 1 О: 10:80 30230.40 25:25:50 Известный 8 9 1...

Номер патента: 1640718

Опубликовано: 07.04.1991

Авторы: Зеньков, Лукьянов, Любушкин, Мирзатбаева

МПК: G06G 7/48

Метки: задач, краевых, решения

...доказательство работоспособностиблока приведено ниже.По окончании запускающего импульсаи приходе первого тактового импульса(фиг,6) устройство начинает решение,Интегросумматоры 18 и 9 блока 6 переключаются из режима Задание начальных условий в режим Пуск, Заметим,что величина машинного времени ОСМ 4 Тинтегрирования схемы блока 6 (фиг.3)ставится в соответствие с величинойинтервала изменения независимой пе-,ременной х(ох 1)Следовательно,например, величины напряжений, соответствующие функциям р(х) и 1(х), будут формироваться в блоке 8 до техпор, пока СМ не станет равчым Т (коэффициенты уравнения р(х) и ц(х) соответствуют в этот момент величинам,р и ц(1.Действительно, уравнения, описывающие работу схемы на фп .3, имеютвид (на этом...

Номер патента: 1639892

Опубликовано: 07.04.1991

Авторы: Горшков, Лукьянов, Микердичан, Перекос, Трубачев, Чуистов

МПК: B22F 9/02, B22F 9/14

Метки: металлических, порошков

...составом от 20 до 10 й, а оборудование быс+7 Фтро выходит из строя,При увеличении межэлектродного зазора (опыт 9) короткая дуга становится прерывистой, процесс переходит в неустойчивую фазу, содержание ультрадисперсной фракции в составе распыляемого порошка резко уменьшается. Снижается и производительность способа,Необходимым условием получения порошков анародного фракционного состава 20 - 100 А является создание короткой дуги с напряжением 10 - 28 В (опыты 1 - 3). При напряжении ниже 10 В процесс становится неустойчивым, дуга исчезает, распыление электрода заготовки прекращается.При напряжении выше 28 В короткая дуга превращается в сварочную дугу, начинается процесс плавления электрода без об-. разования порошков необходимой...

Номер патента: 1639779

Опубликовано: 07.04.1991

Авторы: Барский, Говоров, Комоликов, Красников, Лукьянов, Распопин, Сергеев, Соколов, Шишкин

МПК: B07B 4/08

Метки: гравитационный, сепаратор

...7 для ввода исходного материала в сепаратор, расположенный над верхней кромкой 8 воздухонепроницаемого днища 2, патрубок 9 для выдачи крупного продукта, закрепленный в нижней части днища 2, по меньшей мере один патрубок,10 для отвода газового потока с мелким продуктом, установленный в верхней части корпуса 1.Сепаратор работает следующим образом,Исходный материал через загрузочный патрубок 6 подается в нижнюю часть первой сепарационной колонны на перфорированное днище 2, где начинается процесс разделения. Под первой колонной часть материала поступает вверх, в ее внутреннюю полость, где разделяется на мелкий и крупный продукт. Мелкая фракция выносится газом в патрубок 10 для отвода газового потока с мелким продуктом, крупная фракция...

Номер патента: 1638745

Опубликовано: 30.03.1991

Авторы: Лукьянов, Патрин, Янченко

МПК: H01J 37/28

Метки: микроскоп, растровый, электронный

...сигнала.ИП 5 выполнен (фиг,2) в виде отрезка волновода, ориентированного перпендикулярно электронно-оптической оси 11 и имеющего высокочастотный вывод 12 через стенку РЭМ. Объект 4 может устанавливаться над или под отверстиями 13, выполненными по ходу электронного пучка в стенках . волновода.Устройство работает следующим образом.Электронный пучок взаимодействует с объектом 4 и генерирует в его приповерхностном объеме неравно весные носители заряда, что приводит к модуляции добротности системы объект - ИП с задержкой во времени адекватно времени жизни неравновесных носителей. Это отражается в виде изменения амплитуды СВЧ-сигнала на Д 8, который проходит по тракту: СВЧ-генератор 7 - циркулятор 6 - ИП 5 - циркулятор 6 - Д...

Номер патента: 1637045

Опубликовано: 23.03.1991

Авторы: Дунаевский, Лукьянов, Морозков, Шмелев, Шутов

МПК: H05K 7/20

Метки: блок, радиоэлектронный

...если для обеспечения, например, помехозащищенности радиоэлектронной аппаратуры необходимо изменить тип монтажа, например накидной на врубной,клинья 7 и 8 на модуле 4 закрепляют замками 11 по отноаеиию к злектросоединителям е соответствующем положении, т,е. наличие иа клиньях 7 и 8 элементов крепления к несущей конструкции 1 замка 11 и штыря-ловителя 12 и симметричное расположение элементов 10 крепления к модулям 4 позволяет расцщрить функциональные возможности устройства, обеспечив врубной и накидной вариант беэ переработки модулей 4 и несущей конструкции 1,Возможно агрегатирование модулей на клиньях особенно при одностороннем расположении ЗРЗ 17 на плате 15. При испольэованми жидкого хладоносителя тепло передается кондуктивно от...

Номер патента: 1636744

Опубликовано: 23.03.1991

Авторы: Вон, Гетман, Головин, Лукьянов, Людмирский, Напрасников

МПК: G01N 23/18

Метки: радиационного, тест

...например, часть толс-.остенного корпуса цилиндрического сосуда давления с вваренным патрубком.Сменные цилиндрические вкладыши изготавливают из центральной части сварного шва, содержащего внутренний трещинонодобный дефект типа непровара в корне шва. При введении вкладыша в отверстие корпуса получается тест, имитирующий элемент толстостенного сосуда давления с внутоенним дефектом, Сопряжение отвеп1636744 ЭЙ = 0,1-0,2; стия и вкладыша по скользящей посадке и выполнение условий Э/ 0,1-0,2; 0 0(4 асс2-ЗЭ где- толщина пластины;Ь - ее длина;Э - диаметр отверстия;06 - угол между осью отверстияи основанием пластины,необходимо для того, чтобы на снимкене проявлялась граница раздела двухдеталей. Путем поворота вкладыша напроизвольный...

Номер патента: 1634915

Опубликовано: 15.03.1991

Авторы: Варлов, Колосов, Лукьянов, Макаренко, Рыбин, Самойлов

МПК: F16K 3/04

Метки: вакуумный, клапан, типа, шиберного

...при вращении которого ходовой винт13, находясь в винтовом соединениис резьбой, выполненной в отверстии32 ступицы 12, совершает осевые линейные перемещенияХодовой винт 12 передает линейныеперемешения сильфонному толкателю14, герметично присоединеннол 1 у посредством сильфона к крышке 8Через систему рычагов 15 линейное40 перемещение сообщается каретке 16,которая начинает движение спорнымироликами по направляющим 6 и 7При двнжении к уплотняемым Фпанцам 2 и 3 каретка 16 касается упор 45 ным роликом 22 передней стенки корпуса 1 и совместное движение запорногооргана 2 с кареткой 16 прекращаетсяВ этом положении ось запорного органа 21 совмещена с общеи осью отверс 5 п тий 2 и 3При дальнейшем движении каретки16 до касания ее регулируелым...

Номер патента: 1633490

Опубликовано: 07.03.1991

Авторы: Лукьянов, Некрасова

МПК: H03K 23/76

Метки: импульсов, информацию, перерывах, питания, сохраняющий, счетчик

...Второй счетный импульс, поступающий на счетный вход 4 устройства, с помощью элемента И-НЕ 5 в первой счетной ячейке производит считывание из ерритоного сердечника 7 ранее записанной в него "1". Импульс полое жительной полярности в обмотке 8, возникающий при переключении ферритоного сердечника из состояния "1 в состояние0 , поступает через диод 20 и резистор 17 на конденсатор 18 и заряжает его,После окончания действия импульса с обмотки 8 конденсатор 8 разряжается через резистор 19 и входное сопротивление элемента И-НЕ 13, .диод 20 препятствует разряду конденсатора 18 через обмотку 8, Параметры КС-цепочки выбраны таким образом, чтобы конденсатор 18 успенал заряжаться до уровня логическоц 1 н течение действия импульса с обмотки 8 и...

Номер патента: 1633307

Опубликовано: 07.03.1991

Авторы: Баранов, Гликсон, Лукьянов

МПК: G01M 13/04

Метки: жесткости, осевой, шарикоподшипников

...6 и груза 8 от вертикали,находят разность этих углов, которая и будет равна углу перекоса колец, Подают навибростенд 2 с генератора 11 звуковых колебаний напряжение переменной частоты.С помощью вибродатчика 4, вольтметра 10и частотомера 12 определяют резонанснуючастоту подвижной части 3 вибростенда 2 ипо полученной частоте и известным массамподвижной системы 3 с деталями и груза 8находят осевую жесткость подшипника призаданном перекосе колец,П р и м е р, Определяли осевую жесткость шарикоподшипников 2076084 Е приперекосах колец,Устанавливали контролируемый шарикоподшипник на подвижную часть вибростенда ВЭДСс вертикальнымнаправлением вибрации, Нагружали подшипники грузом 5,0 Н. Наклоняли вибростенд. Жидкостными маятниковымиуровнями...

Номер патента: 1633220

Опубликовано: 07.03.1991

Авторы: Безинов, Лукьянов, Минасян, Прус

МПК: F22B 37/20, F22G 3/00

Метки: котел

...ул,Гагарина, 101 Изобретение относится к энергетике иможет быть использовано в котлах, имеющих пароперегревательные поверхностинагрева.Целью изобретения является повышение надежности котла и снижение его габаритов и металлоемкости,На фиг.1 изображен котел, общий вид;на фиг,2 - разрез А - А на фиг,1,Котел содержит гаэоход 1 и трубчатую 10поверхность нагрева с чередущимися О-образными участками 2 и переходными участками 3, первые из которых установлены вгаэоходе 1 и расположены в одной плоскости, а вторые размещены вне газохода 1 над 15потолочными трубами 4 и подвешены насобственных несущих трубах 5, В поверхности нагрева каждый последующий О-образный участок 2 установлен с обхватомпредыдущего О-образного участка 2, а переходные...

Номер патента: 1633219

Опубликовано: 07.03.1991

Авторы: Дьяченко, Лукьянов, Новиков, Рыжиков, Христич

МПК: F22B 37/00

Метки: котел

...чертеже изображен котел, общий вид.Котел содержит топку 1 с горелками 2, гаэоход, разделенный задним экраном 3 на подъемный 4 и опускной 5 участки и "теплый ящик" 6. Фронтовой экран 7 отогнут в сторону заднего экрана 3, а последний - в сторону "теплого ящика" 6, При этом "теплый ящик" 6, а также участки 4 и 5 газохода расположены над топкой 1. Последняя в зоне над горелками 2 снабжена воздушными соплами 8 с подводящими коробами 9, подключенными к "теплому ящику" 6.Последний образован отгибкой потолочного экрана 10 и щитами 11, соединенными обогреваемыми рабочей средой трубами 12, В подьемном участке 4 газохода размещены поверхности 13 нагрева, а в опускном участке 5 - поверхности 14 нагрева, Трубы 12 подключены к трубам...

Номер патента: 1632646

Опубликовано: 07.03.1991

Авторы: Евстафьев, Лукьянов, Панин

МПК: B23B 51/02

Метки: сверло, спиральное

...машиннымспособом с геометрией: 0( = 14 Оглавный задний угол, 21 = 130 угол при вершине,= 5 ф - передний угол, К = 2 мм - радиус подточки.Производилась подточка передней поверхности с частичной заменой поперечной кромки и коррекциейпереднего угла. Затем сверла были разбиты на 2 партии по 5 шт. Первая партия взята за базовую, а на сверлах второй партии был выполнен срез затылочной части согласно изобретению: У= 48 Ь = 2 мм.Стойкостные испытания проводились на образцах в виде цилиндров диаметром 30 мм и высотой 70 мм из жаропрочного сплава ЭИВД (ХН 35 ВТЮВД), которые закреплялись в 3-кулачковом патроне, установленном в динамометре УДМ.Запись текущих значений крутящего момента (М ) и осевой силы (Р ) в процессе сверления...

Номер патента: 1279386

Опубликовано: 15.02.1991

Авторы: Ежов, Лукьянов

МПК: G01V 1/135

Метки: воде, источник, сейсмических, сигналов

...предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к морскойсейсморазведке и предназначено длясоздания сейсмических колебаний вводной среде, которые возникают в результате детонации или горения газовой смеси во взрывной камере.Целью изобретения является уменьшение вредного воздействия на ихтиоФауну и повышение долговечности ис"точника,На чертеже представлен предлагаемый источник сейсмических сигналовв воде, общий вид,,Источник состоит из цилиндра 1,эластичных оболочек 2 и 3, кольцевыхэлементов 4-7, входного 8 и выходного 9 каналов, форкамеры 10 с огнепреградителем 1.Источник работает следующим образом.В исходном состоянии источник заполняется взрывчатым газом. Инициирование осуществляется электрическойискрой...

Номер патента: 1276106

Опубликовано: 15.02.1991

Авторы: Ежов, Лукьянов

МПК: G01V 1/37

Метки: воде, источник, сейсмических, сигналов

...устройствозаполняется взрывным газом. Инициирование осуществляется электрическойискрой в форкамере 7. Сейсмическийимпульс возбуждается движением эластичной оболочки 2 под действием расширяющихся продуктов детонации.В процессе схлопывания образовавшейся полости эластичная оболочка 2,соприкасаясь с покрышкой 9, вы- ЗОполняющей роль амортизатора, не получает жесткого удара о цилиндр 1,что увеличивает срок службы оболочки н источника, В том случае, когдатрубка герметиэирована с двух сторон и не сообщается с источником сжато"го воздуха, работа ее не отличаетсяот работы эластичного шнура, В томслучае, когда трубка сообщается систочником, сжатого воздуха, изменением давления сжатого воздуха внутритрубки можно менять и ее упругиесвойства,...

Номер патента: 1623981

Опубликовано: 30.01.1991

Авторы: Кожевников, Лукьянов, Мозговой, Моисеев, Семенов, Серпокрылов, Токарева

МПК: C02F 3/28

Метки: вод, металлов, сточных, тяжелых

...устройстве приведены в табл.3.Анализ результатов позволяет сделать вывод о преимушестне предлагаемого устройства в сравнении с прото. типомПриведенные сведения подтверждают эффективность очистки вод в предла.гаемом устройстве,чормула изобретения 1. Устройство для очистки сточньц вод от тяжелых металлов, содержащее герметичную неаэрируемую емкость, секциониронанную поперечными по направлению движения вод перегородками, пористый носитель микроорганизмов в секциях, подводящий и отводящий трубопроводы и трубопровод,соединяющий посленюю секцию с первой, о т л и ч а ю щ е е с я тем, что, с целью повышения эффективности очистки нод путем уменьшения вторичного загрязнения, носитель микроорганизмов, размещенный в первой секции,...

Номер патента: 1622134

Опубликовано: 23.01.1991

Авторы: Лукьянов, Михайлов, Шубин

МПК: B28B 21/34

Метки: многослойных, трубчатых, формования

...вала снижают до сководству трубчатых изделийвает повее качестваеиых изделий за счет сцжзопроццдаемостц. Это достчто после уплотнения бетокаждого слоя, кроме послетьВ ающ ц 3 ал н ын Од я т 3 кФормой, а ца поверхностьсмеси подают ца скоростилецця кпеющцй состав ц опца вал ца этой скорости. ца скорости распределения клеющий состав, который распределяется по бетонному слою, проникая н его поры после чего подают новую порцию бетонноц сиеси и формируют второй сло аналогично первому ц т.д;П р н и е р . Изготавлинают трех слойнув трубу, для чего в установленную на ролики Форму на скорости распределения 3 и/с подают первь слой бетонной смеси. Затем форму базируют ца укатывающий вал, нращающийся со скоростью 3 м/с, после че го скорость...

Номер патента: 1621106

Опубликовано: 15.01.1991

Авторы: Барханов, Коршунов, Лукьянов

МПК: H02B 15/00

Метки: клеммный, шкаф

...аппаратуре, в частности к диспетчерским щитам управления энергоблоками.Цель изобретения-упрощение и удобство монтажа при производстве и эксплуатации.На чертеже показан клеммный шкаф.Клеммный шкаф содержит каркас 1, внутри которого расположены рейки 2 для крепления кабелей, клеммные зажимы 3 и защитные крышки 4. Каркас 1 выполнен в виде пустотелой объемной рамы. С внешних сторон каркаса 1 установлены монтажные съемные рамы 5, на которых закреплены клеммные зажимы 3 и уложены провода 6 цепей внутренних подключений, подсоединенные к клеммным зажимам 3.Электрический монтаж клеммного шка фа осуществляется следующим образом.Монтаж проводов 6 цепей внутренних подключений можно осуществлять в заводских условиях. Съемная рама 5...

Номер патента: 1620909

Опубликовано: 15.01.1991

Авторы: Георгиевский, Лукьянов, Надеждин, Ушанов

МПК: G01N 3/36

Метки: испытательный, стенд

...и последующей разгрузкой. Длительность цикла порядка 0,7-0,8 с;Для подготовки стенда необходимо запустить насосные станции 6 и 23 и нажатием на один иэ конечных выключателей 22 установить электрически связанный с ним гидрораспределитель 12 в позицию, при которой насосная станция 6 соединяется с входным коллектором 2. Жидкость перемещает плунжер плунжерного гидроцилиндра 21, который смещает рычаг 19 и шток силового гидроцилиндра 18 в исходное для начала испытаний положение,При этом рычаг 19 нажимает второй концевой выключатель 22, гидрораспределитель устанавливается в позицию, соединяющую насосную станцию 6 со штоковой полостью силового гидроцилиндра 18. Предохранительный клапан 9 и дроссель 27 обеспечивают циклическое нагружение,...

Номер патента: 1620840

Опубликовано: 15.01.1991

Авторы: Куликов, Лукьянов, Селиверстов

МПК: G01D 15/16

Метки: графической, записи, информации

...цилиндрическими углублениями 12 и 13.,Устройство работает следующим образомДля заправки .записывающим пером 5 подвижный держатель 9 перемещается 45 приводом иэ позиции, показанной на Фиг. 1 и 2, в позицию, показанную на Фиг, 3, при этом записывающее перо 5 Фиксируется крючкообразными зажимами 11, Затем подвижный держатель 9 пере - мещается вверх (фиг. 4) на величину, гарантирующую полный выход опорно-посадочного кольца 7 из цилиндрического углубления 12, и следующим перемещением подвижного держателя 9 записывающее перо 5 выводится из магазина-держателя 1. Подъем подвижного держателя 9 осуществляется с зацеплением записывающего пера 5 через опорно-посадочное кольцо 8.Возвращение записывающего пера 5 в неподвижный магазин в держате...

Номер патента: 1620392

Опубликовано: 15.01.1991

Авторы: Анохин, Донец, Золотухин, Иванников, Лукьянов, Михайлов

МПК: B65G 65/24

Метки: вязких, емкостей, извлечения

...разрушаютгде оа = 310 Па - предел адгезионной5прочности живицы;Г - усилие отрыва, возникающее припрерывисто винтовом движении бочки,илиТаким образом, для извлечения живицы из бочек необходимо выполнение условий (2) и (4), которым удовлетворяют значения а = 15 с, Ч = б м/с при их уменьшении до 0 эа время 1 = 10 з с. В более общем случае реяерсивно-винтового движения для извлечения живицы из бочки ей необходимо сообщить ускорение в соответствии с (4): д И 15 10-з -2, б Ч 6 10-з гсгбтбт Кроме того, минимальные значения Ьв и ЛЧ должны быть связаны соотношением: гп (О 22+ и2 аналогичным соотношению (2), т, е, в рассматриваемом примере при использовании реверсивно-винтового движения Лв= =- 15 с ЬЧ= 6 мс. Формула изобретения Способ извлечения...

Номер патента: 1619171

Опубликовано: 07.01.1991

Авторы: Лукьянов, Моисеев, Салтанов

МПК: G01N 29/22

Метки: амплитуды, колебаний, преобразователей, продольных, стержневых, ультразвуковых

...5 (при необходимости его наличия) относительно поверхности опоры 2 при включенном и выключенном источнике питания преобразователя (не показан).При наличии жесткого контакта Между рабочим торцом преобразователя и опорой, имеющей большое входное акустическое сопротивление, например цилиндром, длина и диаметр которого равны А /4, где 3. - длина волны в материале опоры, при включении ультразвуковых колебаний преобразователя узловая плоскость последнегосмещается на величину, равную амплитудеколебаний торца, причем величина смещения узловой плоскости может быть измереналюбым известным способом. Простейшим изних является измерение с помощью индикатора асового типа.В узловой зоне преобразователя, являющейся местом и=мерения амплитуды,...

Номер патента: 1618987

Опубликовано: 07.01.1991

Авторы: Бровкин, Коротин, Лукьянов, Смирнов

МПК: F28D 15/02

Метки: теплообменник

...одна над другой камеры 1 и 2 соответственно греющей и нагреваемой жидкостей. с патрубками подвода 3 и 4 и отвода 5 и 6. Камеры 1 и 2 разделены трубной доской с закрепленными в ней вертикальными тепловыми трубами 7, Трубная доска состоит из двух перегородок 8 и 9, образующих воздухоподводящую полость. Перегородка 9 со стороны камеры 2 нагреваемой жидкости выполнена перфорированной, а тепловые трубы 7 выведены над уровнем жидкости на расстояние, равное (0,4 - 4,0) Ь, и установлены с шагом, равным (0,3 - 0,5)Ь, где 11 - высота слоя нагреваемой жидкости. Камера 2 снабжена патрубком 10 для вывода влажного воздуха. В воздухоподводящей полости установлены 11-образные трубки 11, один конец которых закреплен в отверстии перфорированной...

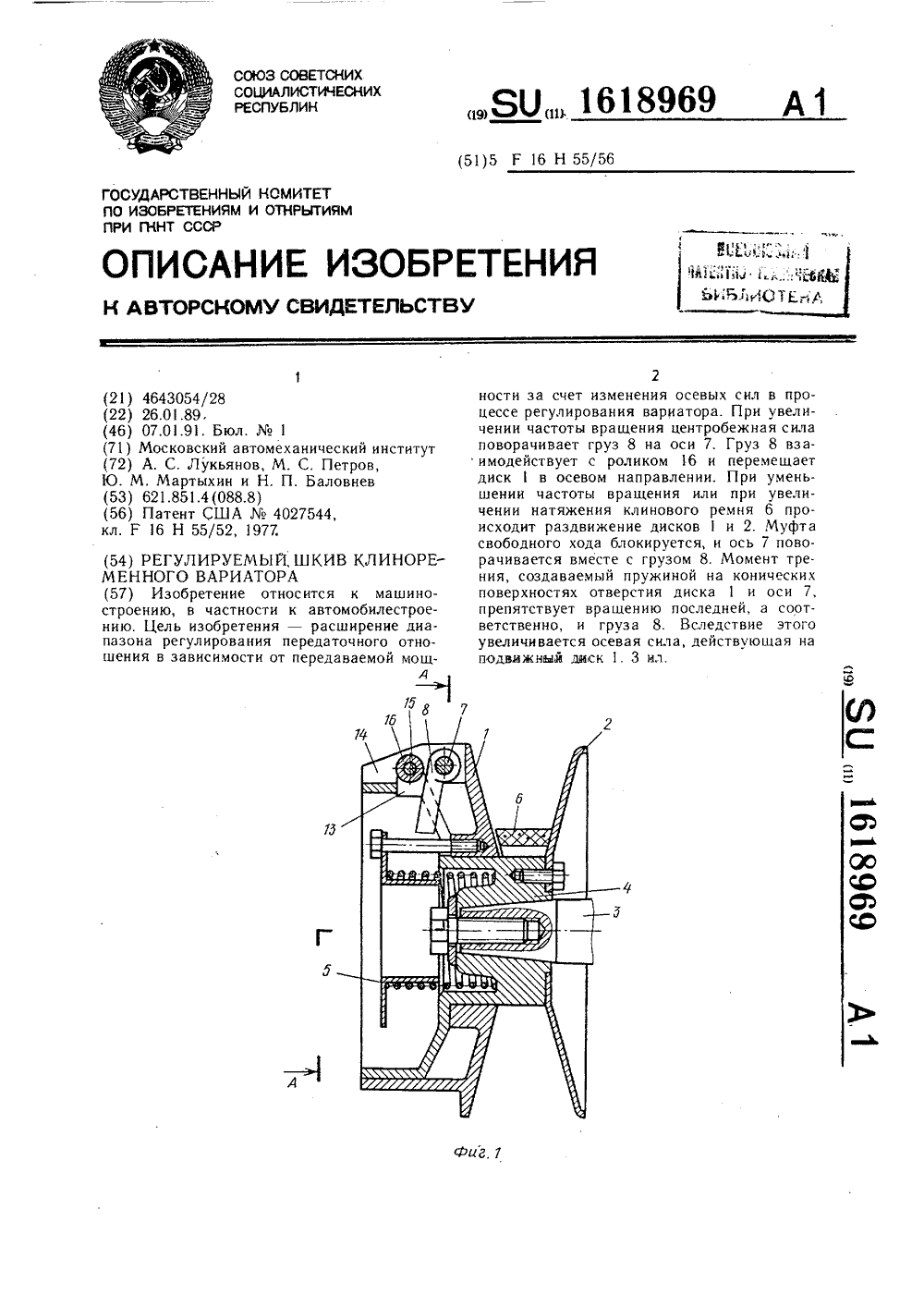

Номер патента: 1618969

Опубликовано: 07.01.1991

Авторы: Баловнев, Лукьянов, Мартыхин, Петров

МПК: F16H 55/56

Метки: вариатора, клиноременного, регулируемый, шкив

...характеризуется отрезком ОБ (фиг. 3). При увеличении частоты вращения центробежная сила поворачивается груз 8 на оси 7 по часовой стрелке. Передача вращающего момента с неподвижного диска 2 на диск 1 осуществляется с помощью выполненных на ступице 4 приливов 13, установленных в прорези 14 диска 1. Груз 8 взаимодействует с роликом 16 и перемещает диск 1 в осевом направлении, в результате чего происходит выход ремня на минимальный расчетный диаметр ведущего шкива, его поперечное сжатие и работа ведущего шкива в режиме муфты сцепления при буксовании ремня (отрезок БВ, фиг, 3). При дальнейшем увеличении частоты вращения происходит работа ведущего шкива в режиме клиноременной передачи при максимальном передаточном отношении Макс...

Номер патента: 1617223

Опубликовано: 30.12.1990

Авторы: Лукьянов, Ургапов

МПК: F16H 41/22

Метки: гидродинамический, привод, реверсивный

...1 осле заполнения преобразователя 1 рабочая жидкость по сливной гидролинии 13 через клапан ИЛИ 15 и дроссель 16, обеспечивающий подпор давления жидкости в преобразователе 1, поступает на слив в бак 17. Под действием повышенного давления жидкости в сливной гидролинии 13 закрывается также клапан 22. Поскольку напорная гидролиния 6 сообщена со сливом и давление в ней отсутствует, распределитель 18 находится в положении, закрывающем проход рабочей жидкости из сливной гидролинии 13 в гидролинию 20.Максимальное давление жидкости в гидролиниях 5 и 9 на входе преобразователя 1 определяется настройкой предохранительного клапана 26,Аналогичным образом будет происходить функционирование системы при переключении распределителя из нейтрального...
