Лапатин

Номер патента: 1433333

Опубликовано: 15.06.1994

Авторы: Борзунов, Лапатин, Медведев, Монич, Петров

МПК: G01R 31/26, H01L 21/66

Метки: поверхностной, полупроводников, фотоэдс

УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ПОВЕРХНОСТНОЙ ФОТОЭДС ПОЛУПРОВОДНИКОВ, содержащее импульсный источник света, конденсаторную ячейку с полупрозрачным электродом, импульсный усилитель, соединенный с индикатором, отличающееся тем, что, с целью повышения точности измерения величины и определения знака поверхностной фотоЭДС, в него дополнительно введены последовательно соединенные генератор тестовых импульсов, первый управляемый коммутатор с переменой знака выходного напряжения, первый управляемый электронный ключ, резистор, второй управляемый электронный ключ, второй управляемый коммутатор с переменой знака выходного напряжения и схема сравнения с блоком опорного сигнала; компаратор, генератор синхронизации с тремя выходами и третий управляемый...

Номер патента: 1553391

Опубликовано: 30.03.1990

Авторы: Быков, Лапатин, Шегельман

МПК: B27L 1/02

Метки: групповой, древесины

...манипулятором 17 загружают в бункер 2 и обрабатывают их путем поперечного перемегцения друг относительно друга. Поперечное перемещение лесоматериаловв осуществляют перемеш ивающими органами 5, имеющими привод (не показано). При вращении перемешивающих органов против часовой стрелки (фиг. 2) лесоматериалы надвигают на сучкорезные элементы 10 и очищают их от сучьев. Затем перемешивающие органы вращают по часовой стрелке и окаривают древесину за счет поперечного перемещения лесоматериалов в пачке. Процесс окорки обеспечивается участием в окорке зубчатых поверхностей 19, перемешивающих органов 5 и окорочных органов 4.Для интенсификации процесса окорки, повышения качества и производительности в процессе обработки периодически...

Номер патента: 1379537

Опубликовано: 07.03.1988

Автор: Лапатин

МПК: F16H 25/08

Метки: механизм, приводной

...выступа - основной 10дополнительный 11,Пазы 3, 4, 7 ц 8 имеют прямолинейные участки 2 и 13, расположенные на их концах перпендикулярно валу 9. Г 1 ежду лолуцилиндрами 1,5 и 2,6 имеется зазор б, Пазы выполнены переменной кривизны, т,е, с переменным углом подъема винтовой линии, половина которой имеет равномерно возрастающий угол подъема, а другая половина - равномерно уменьшающийся, При этом кривизна пазов равномерно возрастает от их концов к середине от нуля до наибольшей величины,Пазы 7 и 8 совместно с дополнительным выступом 11 представляют собой устройство синхронизации перемещения полуцилиндров. Оно необходимо в тех случаях, когда вецущим 5 10 15 20 25 элементом является вал 9, Все элементы механизма установлены в...

Номер патента: 1353906

Опубликовано: 23.11.1987

Автор: Лапатин

МПК: F02B 75/04

Метки: автоматически, внутреннего, двигателя, поршень, регулирующий, сгорания, сжатия, степень

...пластины 3. П-образная пластина 3 центральой 25 частью соединена со вставкой 2. Гибкая деталь 4 соединяет дно стакана 4 с П-образной пластиной 3 и плотно прилегает к нйм в местах подсоединений. Зубчатые рейки 5 установлены диамет.ЗО рально противоположно одна другой на стакане 1, а зубчатые рейки 6 - на вставке 2. Зубчатый сектор 7 находится в зацеплении с рейкой 5, а зубчатый сектор 8 - с рейкой 6, при этом соблюдается неравенство К ) г, где К - радиус делительной окружности зубчатого сектора 7, а г - зубчатого сектора 8. Начало указанных радиусов находится в. центре оси 9, П-образная 40 пластина 3, гибкая деталь 4, рейки 5 и 6, сектора 7 и 8 и ось 9 размещены в проемах вставки 2, которая установлена так, что в исходном положении...

Номер патента: 1296390

Опубликовано: 15.03.1987

Автор: Лапатин

МПК: B24C 9/00

Метки: камера, пыленепроницаемая

...изделийзначительных размеров и сложной конфигурации. Изобретение относится к машино-. строению, а именно к установкам для абразивной обработки деталей, а также к лабораторным установкам.Цель изобретения - повышение производительности и удобства обработки изделий значительных размеров и слож ной конфигурации.На фиг.1 изображена пыленепрони" цаемая камера, общий вид, на фиг.2 - разрез А-А на фиг.1, на фиг,3 - разрезБ-Б на фиг,1.Пыленепроницаемая камера содержит корпус 1 с проемом 2, закрытым уплотнением 3, выполненным в виде гибкой ленты, а также средство для натяжения ленты, включающее два груз 4, подвешенных на канатах 5 два поворотных барабана 6 и ролики 7 и 8. Средство 9 для обработки изделий про ходит внутрь корпуса 1 сквозь...

Номер патента: 1242666

Опубликовано: 07.07.1986

Автор: Лапатин

МПК: F16H 25/08

Метки: механизм, приводной

...поступательного перемещения и имеющие с внутрен. ней стороны витовые пазы 3 и 4, сопряженные между собой в крайних положенияхполуцилиндров 1 и 2, и расположенный внутри последних вал 5 свыступом 6, перемещающимся по винтовым пазам 3 и 4. Иеханиэм дополнительно содержит зубчатое колесо 7,ось которого расположена перпендикулярно валу 5, а полуцилиндры 1 и 2размещены с зазорами о относительнод уг друга и снабжены зубчатыми рей 42666 2каки 8 и 9, взаимодействующими с колесом 7. Винтовые пазы 3 и,4 обоихполуцилиндрови 2 имеют концевыепрямолинейные участки 10 и 11, рас 5 положенные перпендикулярно валу.1 роводной механизм работает следующим образом,Вращательное движение вала 5 прео рб аэуется в возвратно - по ступатель 2,О ное движение...

Номер патента: 1222564

Опубликовано: 07.04.1986

Авторы: Кистанов, Лапатин, Мельников, Москвитин, Мусатян

МПК: B28B 21/16

Метки: бетонных, смесей, трубчатых, формования

...штырь с опорой); на фиг.3 - разрез Б-Б на фиг.1 (опора и основание); на фиг.4 - разрез В- В на фиг.1 (в границах полости сердечника).Устройство содержит цилиндрическую обечайку 1 и сердечник 2, на который надет эластичный чехол 3. К внутренней поверхности сердечника 2 приварена направляющая втулка 4. В полости сердечника 2 расположен возбудитель горизонтальных круговых колебаний 5, включающий вертикальный центрирующий штырь 6 с конусной головкой 7, установленный в основании 8. Соосно штырю 6 на двух подшипниковых опорах 9 установлен полый вал 10, на котором по его высоте размещены горизонтально предохранительные диски 11. Каждые два диска 11 образуют ярус. Диски 11 могут располагаться в несколько ярусов, например в три-четыре. Полый вал...

Номер патента: 1142682

Опубликовано: 28.02.1985

Автор: Лапатин

МПК: F16H 25/08

Метки: величины, возвратно-поступательное, вращательного, движения, преобразования, регулированием, хода

...кручения, охватывающей сухарь иконцами взаимодействующей со стенками резьбовой канавки, последняявыполнена клиновидной в поперечном 45сечении, а сухарь - в виде прилегающего к стенкам канавки конуса.На фиг. 1 изображено устройстводля преобразования вращательного дви.жения в возвратно-поступательное с 50регулированием величины хода, общийвид", на фиг. 2 - разрез А-А на фиг.1;на фиг, 3 - разрез Б-Б на фиг. 2.Устройство содержит винт 1 с правой и левой резьбами, направляющую, 55выполненную из параллельных штанг 2,ползун 3 с установленным на немсухарем 4, упоры 5, пружины 6, а также пружину 7 кручения, упирающую вся своими скругленными концами 8 в стенки резьбовой канавки.Пружина 7 посажена на сухарь 4, выполненный в виде конуса,...

Номер патента: 1138572

Опубликовано: 07.02.1985

Автор: Лапатин

МПК: F16H 25/08

Метки: механизм, приводной

...полуцилиндра, установленных с возможностью возвратно-поступательногоперемещения и имеющих с внутреннейстороны винтовые пазы, сопряженныемежду собой в крайних положениях полуцилиндров, н расположенный внутри последних вал с выступом, перемещающимся по винтовым пазам,. дополнительно содержит зубчатое колесо,ось которого расположена перпендикулярно валу, а полуцилиндры размещены с зазорами относительно одиндругого и снабжены зубчатыми рейками, взаимодействующими с колесом.На фиг. 1 изображен приводноймеханизм, продольный разрез; нафиг. 2 - разрез А-А на фиг. 1; нафиг. 3 - вид Б на фиг. 2; на фиг.4 вид В на фиг. 3.38572 2 5О520304045 Приводной механизм содержит два полуцилиндра 1 и 2, установленных с воэможностью возвратно-поступательного...

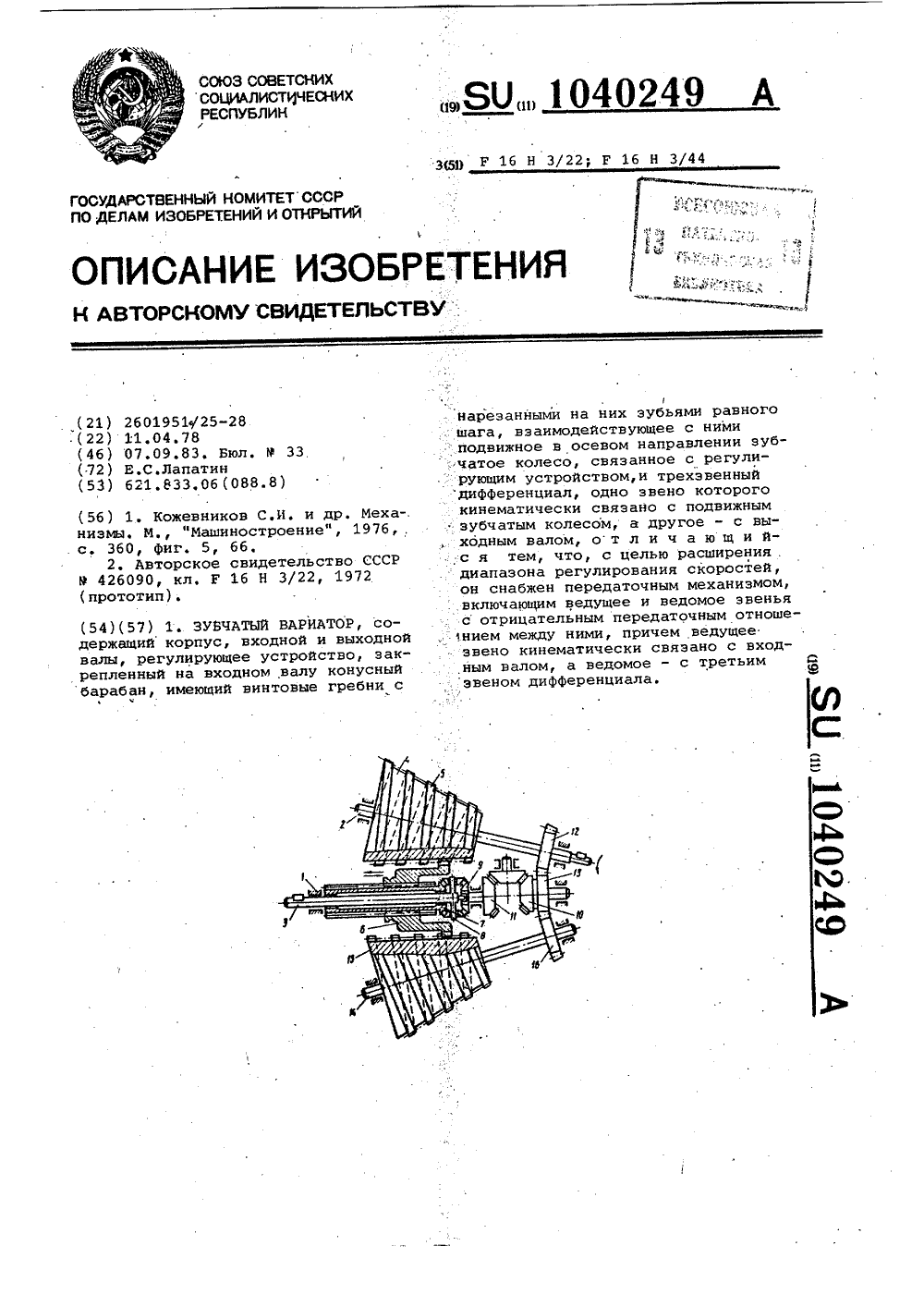

Номер патента: 1040249

Опубликовано: 07.09.1983

Автор: Лапатин

МПК: F16H 3/22

Метки: вариатор, зубчатый

...включающим ведущее иведомое звенья с отрицательным передаточным отношением между ними, иэкоторых ведущее звено кинематическисвязано, с входным валом, а ведомоес третьим звеном дифференциала,Кроме того, вариатор снабжензакрепленными на валах дополнитель-, 50,ными конусными барабанами, зубьякоторых взаимодействуют с подвижнымзубчатым колесом, а валы кинематикоторых взаимодействуют с подвижнымзубчатым колесом, а валы кинематически связаны с ведущим звеномпередаточного механизма. чески связаны с ведущим звеномйере.даточного механизма.На чертеже .схематично изображензубчатый вариатор.Зубчатый вариатор содержит корпус 1, входной 2 и выходной 3 валы,закрепленный на входном валу конусный барабан 4, имеющий винтовыегибни 5...

Номер патента: 1038158

Опубликовано: 30.08.1983

Автор: Лапатин

МПК: B23K 37/04

Метки: кольцевых, сварки, швов

...фиксации угла поворота изделия, установленный с воэможностью взаимодействия с выключателем, флажок установлен на оси с воэможностью свободного поворота, а диск выполнен с регулируемым И фиксиронанным упорами для флажка.На основании смонтирована амортизирующая пружина для Флажка.На Фиг,1 изображена предлагаемая установка, общий нид; на Фиг.2 вид Л на Фиг,1; на фиг.3 - разрез Б-Б,на фиг.2; на фиг,4 - разрез В-В на фиг.2.Установка для сварки кольцевых швов содержит основание 1, поворотное приспособление 2 с эажимным устройством для иэделия 3, привод 4 егоповорота и сварочное оборудование 5, .например сварочная головка полуавтомата.Привод 4 соединен с поворотным приспособлением посредством ведущего б и ведомого 7 колес, причем диаметр...

Номер патента: 1019151

Опубликовано: 23.05.1983

Автор: Лапатин

МПК: F16H 25/08

Метки: кулачковый, механизм

...с возможностью относительногоперемещения вдоль них ведущее звено с роликом, ведомый вал с установленным на нем и взаимодействующим с роликом пазовым кулачком, имеющим участки выстоя, оси которых и ведущего звена расположены перпендикулярно оси ведомого вала, на дне каждого паза кулачка перед участками выстоя выполнен наклонный выступ. На фиг. 1 представлена кинематическая схема кулачкового механизма; на фиг. 2 - сечение А-А на фиг. 1; на фиг. 3 - сечение Б-Б на фиг. 1.Кулачковый механизм содержит корпус 1 с направляющими 2, установленное с возможностью относительного перемещения вдоль них ведущее звено 3 с роликом 4, ведомый вал 5 с установленным на нем и взаимодействующим с роликом 4.пазовым кулачком 6, имеющим участки 7 - - 2 топ.Оси...

Номер патента: 1009900

Опубликовано: 07.04.1983

Автор: Лапатин

МПК: B63H 23/12

Метки: движения, скорости, судна

...части судна; на фиг. 2. - нагрузочная характеристика Регулирующей электромашины в прямоугольныхкоординатах М и и, .где М - крутящиймомент; и - число оборотов; 0(М 0,пО) -разделительная точка переднего изаднего хода. 50Судно содержит электростанциюс главным двигателем 1 и генератором 2, регулирующую электромашину 3с питанием от генератора 2, например электрический двигатель постоянного тока с последовательным возбуждением, характеристика которогопредставлена на фиг. 2, механическую передачу с шестернями 4-7 и дифференциалом с ведущими шестернями 8 и 9, сателлитами 10 и водилом 11,соединенным с гребным винтом 12,а также поворотные лопасти 13, ус-тановленные на подводной части корпуса 14 судна, расположенные вдольбортов. Вращение...

Номер патента: 1000232

Опубликовано: 28.02.1983

Автор: Лапатин

МПК: B23Q 17/02

Метки: делительное, поворотное

...упор 13. Если ось шарнирного крепления цилиндра 5 и ось поворотной опоры 8 соединить прямой, то ось шарнирного соединения штока 6 с рычагом 7 будет находиться в стороне от этой прямой (фиг. 2).Поворотное делительное устройство работает следующим образом.При подаче рабочей жидкости в соответствующую полость силового цилиндра 5 его шток 18 перемещает рычаг 6 в отверстии 1 О до момента встречи упора 7 с поворотной опорой 8, При этом (фиг. 3) цевка 4 сначала выходит из участка, поворачивая делительный диск 3 и соединенный с ним поворотный стол 2.После встречи упора 7 с поворотной опорой 8 (фиг. 4) происходит поворот рычага 6 вместе с поворотной опорой 8 и цевкой 4, упирающейся в стенку 14 фигурного паза, При этом выступ 9 отходит от...

Номер патента: 979058

Опубликовано: 07.12.1982

Автор: Лапатин

МПК: B23K 37/04

Метки: манипулятор

...манипулятор; на Фиг. 2 - разрез А-А на фиг. 1.Манипулятор содержит стойки 1 с установленным на них дифференциалом 2, ведущая шестерня 3 которого соединена с приводом 4 поворота и наклона планшайбы 5, один из сателлитов б дифференциала смонтирован на план- шайбе 5. Манипулятор оснащен тормозным устройством, выполненным в виде двух эксцентриков 7 и 8 и двух гидроцилиндров 9 и 10, каждый из которых оснащен трубопроводом 11 для соединения его полостей с встроенным в него клапаном 12. Эксцентрик 7 смонтирован на водиле 13 дифференциала, а эксцентрик 8 на оси шестерни 14 дифференциала,Корпуса гидроцилиндров 9 и 10 шарнирно установлены на стойке 1, а штоки гидроцилиндров соединены с соответствующими им эксцентриками.Ианипулятор...

Номер патента: 967922

Опубликовано: 23.10.1982

Автор: Лапатин

МПК: B65G 47/00

Метки: кантователь

...9 шарнирно закрепленна основании 1, его шток 11 соединен с кри.вавилом 4, Полости силового цилиндра 9,разделенные поршнем 10, соединены междусобой дросселем 12 н клапаном 13, выполнен.ным в виде подпружиненного шарика (фиг,5)Кантователь работает следующим образом,После закрепления изделия 15 йа кантую.щих рычагах 3 зажимами 14, включаетсяпривод 5 и посредством своей силовой передачи медленно вращает поворотный вал 2с кантующими рычагами 3 и изделием 5,При этом кривошип 4 неподвижен. Когдаиэделие 15 пройдет верхнее положение (фиг,3),штырь 6 подходит к упору 8. Прн опусканиииэделия 15 в конечное положение (фиг, 4)штырь 6 воздействует на упор 8 и вместе споворотным валом 2 поворачивает кривошип4. Поршень 10 поднимается, и рабочая...

Номер патента: 961811

Опубликовано: 30.09.1982

Автор: Лапатин

МПК: B21B 39/20

Метки: кантователь

...ограничителем 14 хода и флажком 1, взаимодействующим с упором 11. Цепные передачи 6 установлены с возможностью реверсирования одной из них относительно другой посредством привода (не показано), при этом цепи цепных передач 6 размещены между роликами 8 и звездочкой5. Рейки 10 расположены под звездочкойи являются ненагруженными в передачах 6 так как нагрузки от веса кареток 3 и изделия 16 действуют вниз, на поддерживающие участки цепи, отходящие вверх от звездочки и оканчивающиеся на приводе. 40Кантователь работает следующим образом.При вращении двигателей 7 обеих передач б на стойке 1 в противоположных направлениях ветви цепей передач б, находящиеся в зацеплении со звездочкой 5, движутся в одном направлении с одинаковой скоростью....

Номер патента: 942945

Опубликовано: 15.07.1982

Автор: Лапатин

МПК: B23Q 17/02

Метки: поворотно-делительное

...5 и планшайбы 6, соединенных друг с другом винтовой передачей с винтом 7 и гайкой 8 с подпружиненными к ней посредством пружин 9 фиксаторами 10. Ограничитель 11 хода гайки 8 выполнен на винте 7, установленном в подшипниках основания .Паз 2 параллелен оси винта 7. В планшай 942945бе 6 выполнены окна для прохода направляющей. Планшайба 6 и направляющая связаны фиксатором 1 О, при этом в крайнем положении направляющая находится вне окон планшайбы 6, гайка 8 упирается в ограничитель 11, фиксатор 10 находится в пазу 2 в области проточки 3 и скоса 4.Поворотно-делительное устройство работает следующим образом.При передаче вращения от привода 5 к винту 7 происходит подъем из нижнего в верхнее положение (фиг. 1) планшайбы 6 с гайкой 8 и...

Номер патента: 941132

Опубликовано: 07.07.1982

Автор: Лапатин

МПК: B23K 37/04

Метки: манипулятор

...в виде диака 5 с кольцевым пазом и болтовых соединений 6, установленных одновременно в кольцевом пазу и на,шестерне 7, находящейся в зацеплении с шестерней 8 привода вращения 9. Манипулятор оснащен устройством для стабилизации скорости вращения, выполненным в виде смонтированного на кронштейне цапфы 3 посредством оси 1 О управляемого силового цилиндра 11, полости которого, разделенные поршнем, соединены посредством обратного клапана 12 и дросселя 13.Шестерня 7 свободно насажена на ось планшайбы 4 и на этой шестерне закреплена ось 14, на которой установлен шток цилиндра 11. Изделие 15 установлено на план(шайбе 4,Манипулятор работает следующим образом.Изделие 15 закрепляют на планшайбе 4 при ее горизонтальном положении. Поршень...

Номер патента: 931552

Опубликовано: 30.05.1982

Автор: Лапатин

МПК: B61K 7/02

Метки: средства, стопорения, транспортного

...которые размещены в указанных пазах, причем направляющая опора выполнена в виде размещенных между зубчатыми колесами зубчатых реек, неподвижной и расположенной над ней подвижной, связанной с приводом. 3 931внутренней ласточке зубчатого коле-са 3 или на оси 4.При движении тележки 1 зубчатыеколеса 3, взаимодействуя с зубчатыми рейками 7 и 8, вращаются вокругосей 4,Для стопорения тележки 1 включаютпривод, воздействующий на зубчатуюрейку 8 в направлении, указанномстрелкой (фиг.1), сдвигающий еезубья относительно зубьев неподвижной зубчатой рейки 7.При этом возникает силовое воздей-,ствие зубьев зубчатых реек 7 и 8 назубья зубчатых колес 3. Это воздействие способствует вытеснению зубчатых колес 3 из зацепления с зубчатыми рейками 7 и 8...

Номер патента: 912989

Опубликовано: 15.03.1982

Автор: Лапатин

МПК: F16H 25/08

Метки: кулачковый, механизм

...относительного перемещения вдоль них всдугцее звено с роликом, ведомый вал с установленным на нем и взаимодействующим с роликом пазовым кулачком, имеющим участки выстоя 21.Недостатком известных устройств является ограниченное количество участков выстоя, что увеличивает период перемещения ведомых Указанная цель достигается тем, что оси лдущего звена и участков выстоя расположены перпендикулярно оси ведомого вала.На чертеже представлена кинематическая схема кулачкового механизма,Кулачковый механизм содержит корпус 1 с направляющими 2, установленное с возможностью относительного перемещения вдоль них ведущее звено 3 с роликом 4, ведомый вал 5 с установленным на нем и взаимодействующим с роликом 4 пазовым кулачком 6, имеющим участки...

Номер патента: 905175

Опубликовано: 15.02.1982

Автор: Лапатин

МПК: B65G 47/52

Метки: кантователь

...в работе. Выступ 3 при жат к упору 1 О пружиной кручения1, один конец которой закреплен на валу 2, 905175а второй - упирается в палец 12 на основании 1. Изделие 13 поступает на загрузоч ную станцию 14, в зоне которой находится кантователь и которая отделена от разгрузочной станции 15 технологическим оборудованием 16.Кантователь работает следующим образом.Изделие 13, поступившее на загрузочную станцию 14, устанавливается в захвате 6 кантователя. При движении вверх штока 8 силового цилиндра 9 рычаг 5 поднимается вверх в отверстии 4, а захват 6 подхватывает изделие 13 и поднимает его выше оборудования 16. Поворот вала 2 при этом невозможен, так как момент сил от изделия 13 прижимает выступ 3 к упору 10. Когда упор 7 при подъеме...

Номер патента: 863926

Опубликовано: 15.09.1981

Автор: Лапатин

МПК: F16D 63/00

Метки: тормоз

...возможность неравномерного распределения сателлитов относительно вращающегося нала и возникновения ЭО жит установленные в тые венцы неподвижноеот привода (не по с сателлитами 5, к осям 6 с фрикционпружинами 8. Оси 6 иле 4. Соосность и 3 осуществляетсяприжимом выступа 9 на зубчатом венце 3 пружиной 10 к уступу корпуса 1,Число сателлитов 5 в водиле 4 неменее двух, при этом они расположеныравномерно по окружности, чтобы воздействующие на сателлиты 5 радиальные усилия, сходясь на оси водила,взаимно уравновешивались.Тормоз работает следующим образом.При вращении водила 4 сателлиты5, взаимодействуя с зубчатыми венцами 2 и , вращаются вокруг осей б.Для торможения выступ 9 отодвигаютприводом (не показан) от уступа корпуса 1, растягивая пружину...

Номер патента: 793738

Опубликовано: 07.01.1981

Автор: Лапатин

МПК: B23K 37/04

Метки: манипулятор

...центра тяжести.На фиг. 1 изображен манипулятор; на фиг. 2 - сечение А - А фиг. 1,Манипулятор содержит смонтированную на стойках 1 основания поворотную от привода 2 цапфу 3 с установленной в ней план- шайбой 4 с зажимами для изделия 5, На цапфс 3 закреплен кронштейн 6 с установленным на нем приводом 7 вращения плапшайбы, На выходном валу привода смонтирована зубчатая шестерня 8, взаимодействующая с шестерней 9 планшайбы,Манипулятор оснащен устройством для стабилизации скорости вращения планшайбы, выполненным в виде смонтированного на оси 10 кронштейна 6 управляемого силового цилиндра 11, примененного в качестве раздвижного шатуна. Шток силового цилиндра 11 посредством шарнира 12 установлен на планшайбе 4 эксцентрично ее оси со стороны,...

Номер патента: 747778

Опубликовано: 15.07.1980

Автор: Лапатин

МПК: B65G 25/08

Метки: конвейер-накопитель, шаговый

...соединен с серьгой 158 шарниром 11, который делит упор надва неравновесных участка, причем болеетяжелый участок расположен от шарнира11 в направлении обратного хода каречки 5. Каретка 5 связана с силовым цилиндром 12, обеспечивающим ее возвратно-поступательное движение вдоль рамы 1.На раме 1 выполнены ложементы 13, ана тягах 6 - ложементы 14 для штучныхпредметов,25Шаговый конвейер-накопитель работаетследующим образом.Начало движения каретки 5 показанона фиг. 3. При дальнейшем движении каретки 5, приводимой силовым цилиндром12 (см, фиг. 4), собачка 2 на свободнойпозиции конвейера-накопителя встречаеткулачок 9 и поворачивает элементы шарнирных параллелограммов - серьги 7, 8и тяги 6 благодаря контакту упоров 1 О,которые поворачиваются...

Номер патента: 719844

Опубликовано: 05.03.1980

Авторы: Лапатин, Лапатина

МПК: B23K 37/04

Метки: кантователь

...валу 2вес 4, выполненныйной канавкой 5. Повцен с упором 6, взсекторной канавкойосновании 1 смонтинижающей зубчатойщие рычаги снабженлия 10.Кантователь работ ет следующим о аэом. Изобретение относится к вспомогательному оборудованию для сборочно-сварочных работ и предназначено для кантования преимущественно тяжеловесных изделий с поворотом их на угол более 90,5Известен кантователь, содержащий смонтированный на основании поворотный от привода вал с жестко закрепленными на нем консольными кантующими рычагами 11.Однако после прохода изделием верхнего положения, когда оно опускается под действием собственного веса, мгновенно выбираются зазоры в зубчатой передаче привода, рычаг с иэделием делает "кивок", и вследствие динамических...

Номер патента: 716919

Опубликовано: 25.02.1980

Автор: Лапатин

МПК: B65G 23/24

Метки: конвейеров, привод

...4,5, 6 и зубчатую передачу с четным числом зубчатых колес 7 и 8. Зубчатое колесо 4 закреплено на ведущем валу 1, а зубчатое колесо 7 свободно посажено на вал 1. Зубчатое колесо 6 закреплено на ведомом валу 2, а зубчатое ко. ласо 8 - на ведомом валу 3 и свободно носа. жено на ведомом валу 2. Между зубчатыми колесами 4 и 7 установлена муфта сцепления 9, посаженная на ведущий вал 1, а между зубчатыми колесами 6 и 8 - муфта сцепления 10. С ведущим валом 1 соединен двигатель 11,каз 9736/2дписное 1 НИИПИ Тираж 914 Филиал ППП "Патент",г. Ужгород, ул. Проектн 3 7а с ведомыми валами 2 и 3, пр.имущественнопосредством понижающих число оборотов си.ловых передач (на чертеже не показаны), сое.динены цепи конвейеров 12,Привод конвейеров работает...

Номер патента: 704754

Опубликовано: 25.12.1979

Авторы: Лапатин, Мирчевский

МПК: B23Q 3/06

Метки: зажимное

...16, на втулке 17,жестко закрепленной в выточке наштоке 3. В нажимном упоре 12 выполнены три прорези 18. Наосновании 1установлена зажимаемая втулка 19.Работает эажимное приспособлениеследующим образом,В исходном положении (фиг,1) всеэлементы зажимного приспособлениярасполагаются ниже опорной поверхности основания 1, Штырь 13 входитв профильную канавку 8 и фиксируетнажимной упор 12 относительно крестовины 4, таким образом, что рычаг). б сжаты юбкой нажимного упора 12,а шарик 14 располагается на кромкелунки 16 (фиг,8),При выдвижении штока 3 (фиг.2)все смонтированные на нем деталиподнимаются совместно со штоком 3через выточку н основании 1,Чосле того как фланец 9 упретсяв основание 1, крестовина 4 останав"линается, а шток 3 продолжает...

Номер патента: 700223

Опубликовано: 30.11.1979

Автор: Лапатин

МПК: B21B 39/20

Метки: кантователь

...обеспечивающего возможность реверсировання одной передачи 6 относи .тельно другой. На каждой каретке 3 установлены натяжные ролики 8 с возможностью взаимодействия с цепями передач 6, при этом цепь передачи 6 установлена между звездочкой 5 и роликом 8.Кантуемое изделие 9 установлено в шлин делях 4.Кантователь работает следующим образом.При вращении двигателей 7 обеих передач 6 на стойке 1 в противоположных направлениях ветви цепей передач 6, находящиеся в зацеплении со звездочкой 5, движутся в одном направлении с одинаковой скоростью. Происходит подьем или опускание кареток 3 в направляю 1 цих 2 стоек 1 вместе с изделием 9. Ролики 8 обеспечивают нормальное зацепление звездочки 5 с цепями передач 6.При вращении двигателей 7 обеих пе редач...

Номер патента: 685579

Опубликовано: 15.09.1979

Авторы: Бахман, Геллер, Гуржий, Дондик, Лапатин, Розенман, Трегуб

МПК: B65G 25/08

Метки: конвейер, шаговый

...шаговый конвейер, содевые опоры, тележку, на которойзахваты для грузов, выполненные в виде подземных столиков 2,Недостаток указашдого конвей чает ся в том, что каждому транспоркрупногабаритному изделидо соот ттоящего изобретения является уп. струкцдди конвейера.цель достигается тем, что на те. нрован связанньдйд с приводом рылсдпдыдд .шдже уровня груза и обесего прижатие к подъемному столи дем ходе кодгвейера.685579 3в виде роликов 14, а на последней станции 15 установлены опорные элементы 16.Шаговый конвейер работает следующим образом.В исходном положении тележки 1 (фиг, 1) столики 3 и 5 и рычаг 7 опущены ниже уровня груза. Силовой цилиндр 6 поднимает столик 5 до соприкосновения с грузом 17, а рычаг 7 поворачивается силовым...
