Колесов

Номер патента: 1496968

Опубликовано: 30.07.1989

Авторы: Гумеров, Колесов

МПК: B23K 33/00

Метки: повышения, прочности, соединения

...Следовательно, практически ни при какой величине угла К(кроме М = 0) нельзя избавиться отконцентрации напряжений в его вершине. Особенность изменения зависимости Д(5 ) (фиг, 2) позволяет гово. рить о том, что когда , Ъ -О, 1, привсех соотношениях Е/Е, эти зависимости принимают значения, близкие к0 в широкой области углов М,. Исследованиями и экспериментами установлено, что при-О, 1 характер рас"пределения поля напряжений в вершине угла близок к бесконцентраторному. 55Поэтому верхняя граница интервала,цлд каждой пары соединенных материалов своя и зависит от соотношенияих упругих характеристик. Из этих условий построены графики(фиг. 3), которые позволяют выбратьоптимальную величину угла М для любого соотношения упругих характеристик...

Номер патента: 1493291

Опубликовано: 15.07.1989

Авторы: Клочихин, Колесов, Найденко

МПК: B01D 37/04

Метки: работой, фильтра

...желобами 7 в боковой карман 8 и отводят по трубопроводу 9 отвода фильтрата, При достижении требуемой концентрации взвешенных веществ в фильтрате, равной 3,5 мг/л, и перепада давления на зернистой загрузке, равного 2,4 м, через 12 ч работы фильтр 5 переключают со стадии очистки на регенерацию, Воздействие на переключение арматуры осуществляет блок 13 после получения соответствующих сигналов с анализатора 11 мутности и дифманометра 12. Промывную воду с концентрацией взвешенных веществ 1 мг/л и ХПК 10 мгО/л подают с интенсивностью 15 л/с м 2 по трубопроводу 17, после прохождения зернистой загрузки 6 собирают желобами 7 и отводят по трубопроводу 16 отвода промывной воды, Через 7 мин после снижения концентрации взвешенных веществ в...

Номер патента: 1489824

Опубликовано: 30.06.1989

Авторы: Гусев, Калыгин, Колесов, Мурахвер, Нагулевич, Рогожников, Чехов, Щербин

МПК: B01J 2/22

Метки: валок, компактирования, порошковых, прессующий

...прямоугольными шипами 15. Это позволяет за счет их полной симметрии дважды использовать ресурс рабочей части сменного сегмента путем простой перестановки изношенной его части к поверхности.Кроме этого, шипы прямоугольной формы и наклонные грани сводят к минимуму трение в паре сердечник валка - сменный сегмент, а следовательно, и износ контактирующих деталей. Срок их службы (долговечность) по сравнению с сегментами секторной формы возрастает в среднем в 4 раза.Вставка-фиксатор 6 является замыкающим звеном составной обоймы и представляет собой клинообразную деталь (вставку), установленную в пространстве горизонтальной проточки 10, упирающуюся в продольные боковые грани крайних сегментов 4 составной обоймы 3 и закрепленную, например,...

Номер патента: 1488186

Опубликовано: 23.06.1989

Авторы: Гришин, Козий, Колесов, Колосов, Панкратов, Ситник, Яковлев

МПК: B26D 1/04

Метки: отрезки, припуска

...- это обеспечивает создание напряженно-деФормированного состояния материала припуска в очаге;:;еформации. С целью гарантированного заполнения свободной полости, образованной плоским ножом и пуансоном, перерезанными слоями материала припуска и обеспечения необходимого подпора в плоскости разделения сб стороны зер кала матрицы на обрабатываемый материал предусмотрен подпружиненный подпор фиг.1). Расположение подпружиненного подпора дает возможность изменять местоположение приложения плоскости изгиба относительно плос 20 кости разделения.При перемещении пуансона в вертикальной плоскости под действием нормальной силы Рэ в направлении заготовки на величину д горизонтальный участок пуансона, воздействуя на отделяемый материал припуска,...

Номер патента: 1484362

Опубликовано: 07.06.1989

Авторы: Голубев, Колесов, Пузаков, Сафин, Сонина, Хабибуллин

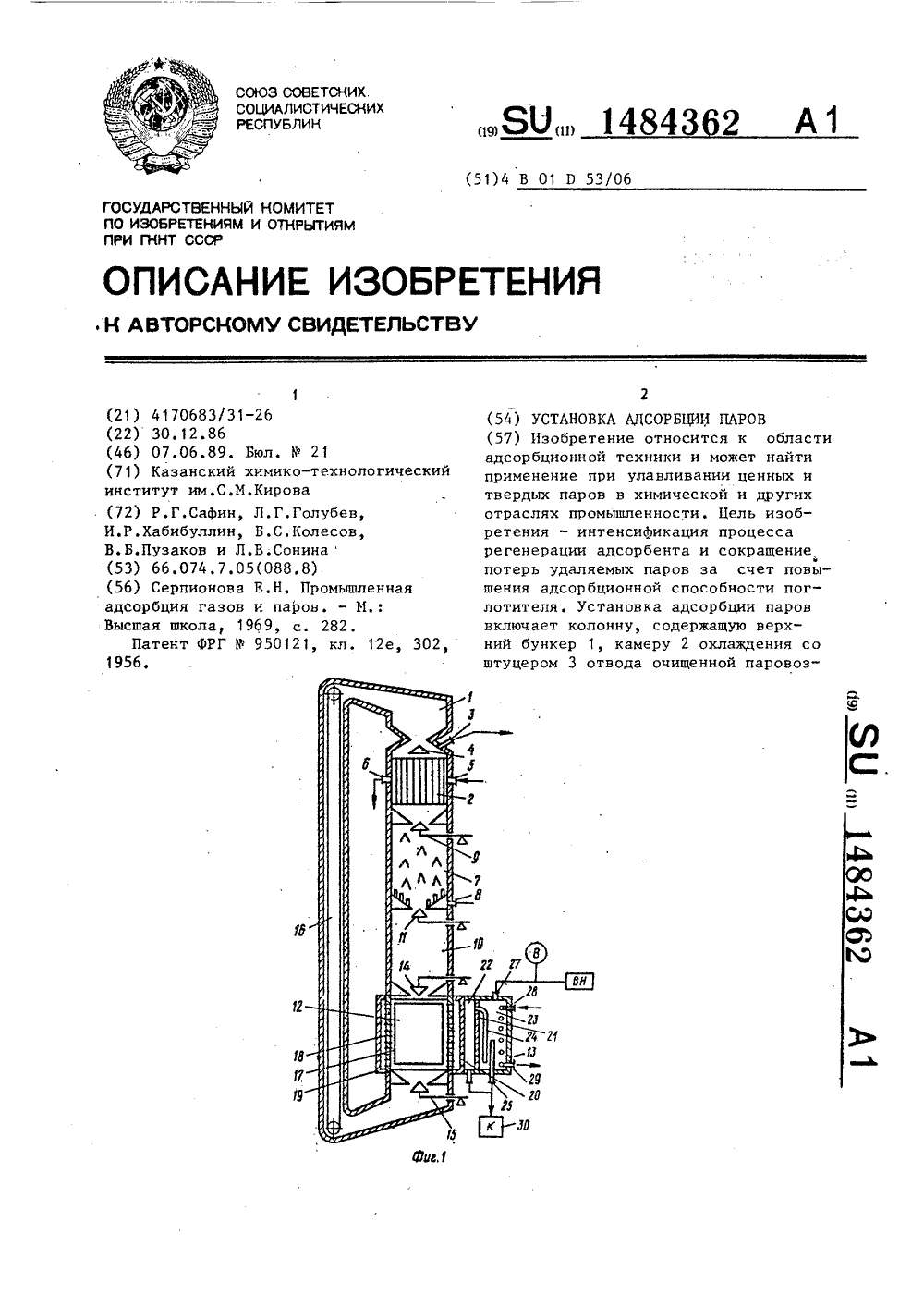

МПК: B01D 53/06

Метки: адсорбции, паров

...13 снабжена сливным патрубком 25 и насадкой 26, пороз" ность которой уменьшается снизу вверх, а верхний срез сливного патрубка 25 расположен выше нижнего среза трубок 24. Конденсатор 13 :снабжен патрубком 27 вакуумной линии, патрубками подвода 28 и отвода 29 хладагента, а также конденсатосборником 30.Установка работает следующим :образом.Поглотитель при помощи механического подъемника,16 поступает в верхний бункер 1, откуда попадает на распределительный конус 4 и ссыпается в камеру 2 охлаждения со штуцерами для подвода 5 иотвода 6 хладагента, в результате прохождения которой температура поглотителя понижается, что способствует увеличению его пог лощающей способности. Далее охлажденный поглотитель, расход которого контролируется...

Номер патента: 1483218

Опубликовано: 30.05.1989

Авторы: Андрианов, Гришин, Гусев, Заборо, Иванов, Колесов, Манасян

МПК: F26B 25/22

Метки: зерна, процесса, сушки

...засасываемого вентилятором 12 от теплогенератора 6 во вторую зону 9 подводящего диффузора 7. Одновременно на исполнитель. ный механизм 36 поступает сигнал через корректирующий элемент 38 от усилителя 31, что обеспечивает согласование в работе третьего и второго каналов регулирования. Четвертый канал регулирования, регулирующий температуру нагрева зерна во второй зоне сушки 4, содержит датчики 18 температуры нагрева зерна, "сигналы с которых поступают на эле.- мент ИЛИ39, а затем на элемент сравнения 40, в котором сравнивается текущее значение температуры нагрева зерна в этой зоне сушки и заданное значение температуры зерна. Сигнал, равный разности, через усилитель 41 подается на исполнительный механизм 42, изменяющий положение...

Номер патента: 1477590

Опубликовано: 07.05.1989

Авторы: Зинченко, Колесов, Курочкин, Плаксий, Тарасюк

МПК: B60P 1/36, B60P 1/48

Метки: груза, погрузки, разгрузки

...перемещения с помощью наклонных тяг 17,соединенных с проушинами 8 подвиж.ных тяг и с кронштейнами 19 Г-образной основной тяги, На концах подвижных тяг 16 закреплены вертикальные 20шарниры 20 с поперечиной, к которымприкреплены шарниры 21 посредствомотрезков тяг 22, К шарнирам 21 жестко прикреплена пластина с центральным вертикальным шарниром 23, к которому прикреплен горизонтальный шарнир24 захвата, ана последнем расположен захват 25 с приводными гидроцилиндрами 26. На захвате расположенупор 27, а к концам двуплечи;с полыхбалок прикреплена упорная пластина28, С двух сторон корпуса поворотногооснования 2 установлены рукоятки 29управления гидроцилиндрами, а с однойстороны установлен кнопочный пульт30 управления электроприводами...

Номер патента: 1477482

Опубликовано: 07.05.1989

Авторы: Гапончук, Колесов, Мороз, Рачинский, Семенюк, Якимчук

МПК: B08B 3/10

Метки: мойки

...в отверстия диска 11, соединенного колонками 12 скрьппкой 7, которая может перемещаться только поступательно вдоль камеры мойки 2 при помощи колонок 8 инаправляющих 1.После закрытия камеры 2 крьппкой7 (фиг. 1) включаются в работу электромагниты 6, которые задают пространственные колебания сменному активатору 4, создающему турболентныйпоток моющего раствора в камере 2,Синхронно с электромагнитами 6включается и электромагнит 10, притягивающий диск 11, выходящий из соединения с пальцами 15 и 16,В положении, когда крьплка 7 закрыта, поток жидкости омывает деталь20, вал-винт 18 продолжает движениевниз до моментов, пока колонки 22и 23 не выйдут из соединения с крьппкой , После этого входят в замыкание полумуфты 28 и 29 и вал-винт 18начнет...

Номер патента: 1474735

Опубликовано: 23.04.1989

Авторы: Колесов, Кузенков, Хренов

МПК: G11B 15/46

Метки: автотрекинга

...вращения ВД 12 таким образом, чтобы скорость протяжки магнитной ленты соответствовала 50 дорожкам записи в 1 с. Работа САРСЛ основана ца сравнении и частотцом детекторе частоты опорных импульсов и частоты импульсов управления, эацисанных ца ленте одцовременцо с дорожками видеозаписи и считываемых головкой 8 управления. По разности частот вырабатывается управляющий сигнал на ВД 2.После стабилизации скорости вра - щения БВГ 2 и скорости протяжки ленты начинает работать САРФПЛ 17. Фазовый детектор, входящий в нее, вырабатывает сигнал разности фаз импульсов с датчика 4 вращения БВГ на валу СД 15 и импульсов управления с головки 8 управленияПо сигналу разностифаз САРФПЛ вырабатывается сигнал управления исполнительным...

Номер патента: 1474620

Опубликовано: 23.04.1989

Автор: Колесов

МПК: G05F 1/56

Метки: источник, питания, стабилизирующий

...подключения подмагничи-.вающей обмотки 7, но остаются нижеего уровня срабатывания.При дальнейшем увеличении проводимости нагрузки ток стабилизатора Фснова достигает максимального значения и срабатывает второе электромагнитное реле,Другие электромагнитные реле неменяют своего состояния, так как первое реле уже сработало и его ампервитки много больше, чем требуетсядля отпускания, а остальные не сработали и их ампервитки много меньше,чем требуется для этого, После замыкания контакта второго электромагнитного реле через вторую цепочку (выделено утолщенными линиями) начинаетпротекать шунтирующий ток, а черезстабилизатор и управляющие обмотки несработавших электромагнитных реле - снова ток. В момент нового перераспределения токов нагрузочный...

Номер патента: 1472090

Опубликовано: 15.04.1989

Авторы: Клочихин, Колесов, Найденко

МПК: B01D 23/24

Метки: загрузки, зернистой, регенерации, фильтра

...стойкость по стандартной методике.Результаты анализа приведены в табл. 1.Из табл. 1 следует, что наиболее высокая степень регенерации достигается при продолжительности импульса от 3,0 до 9,0 с.Пример 2. Регенерации подвергают песчаную загрузку после фильтрования через нее сточной жидкости с вышеуказанным качеством. Воду, насыщенную озоновоздушной смесью, под давлением 0,6 МПа подают на фильтр с интенсивностью 7,0 л/с м импульсами. При продолжительности импульса 7,0 с варьируют интервал между импульсами от 2,0 до 12,0 с. Степень регенерации загрузки оценивают путем анализа проб по стандартной методике,Результаты анализа приведены в табл. 2.Из табл. 2 следует, что наиболее высокая степень регенерации достигается при интервале...

Номер патента: 1460044

Опубликовано: 23.02.1989

Авторы: Клочихин, Колесов, Найденко

МПК: C02F 1/78, G05D 27/00

Метки: вод, озонирования, процесса, сточных

...трубопроводу 9. Воздух по трубопроводу 10 подают в генератор 11 озона, с выхода которого озоно-воздушная смесь поступает на смешение со сточной водой в зжектор 3. Отвод отработанного газа осуществляют вантузом 8 через аппарат термокаталитического разложения остаточного озона 12 и выбросной трубопровод 13. 1Регулирование процесса озонирования осуществляют следующим образом. Остаточную концентрацию окисляемых соединений в обработанной воде на выходе реактора 5 измеряют анализатором содержания окисляемых соединений 14, сигнал с которого поступает на регулятор 15 соотношения концентрации инградиентов, регистрирующего00",ГОЕбС 17 ГДКИ. точкая бай Х,Составитель А Техред М.Дидык спсв Корректор И.Зрдеш 1 Редакто лацае аз 408/2 Тира.к 823ТПИ...

Номер патента: 1459704

Опубликовано: 23.02.1989

Авторы: Данилов, Калыгин, Клопов, Колесов, Мурахвер, Нагулевич, Рогожников, Чехов, Щербин

МПК: B01J 2/22

Метки: брикетов, гранулятора, прессующий, узел

...В качестве сферических тел 3 используют продукцию шарикоподшипниковой промышленности,Отношение К /Н радиуса К валка 1вк минимальному расстоянию Н дна канавки 2 от оси валка 1 и отношениеП 1,/Ьдиаметра 1)канавки 2 к минимальному расстоянию Ьмежду смежными канавками 2 составляют 1,15-1,55и 3,15-5 соответственно.Твердость сферических тел 3 сменных элементов в центральной частирабочей поверхности валка 1 превышает их твердость по его перифериив 1,2-2,5 раза.Укаэанные соотношения определеныэкспериментальным путем. В таблицепредставлены варианты исполнения .прессующего узла гранулятора с различными соотношениями 0/Ь и Кз/Н,разной твердостью и даны техническиехарактеристики их в сравнении с известнымым.Из таблицы видно, что...

Номер патента: 1458329

Опубликовано: 15.02.1989

Авторы: Гусев, Кауппонен, Колесов, Кузнецов, Кукушкин, Муртазин, Писцов, Семенов, Троицкая, Удалов

МПК: C03B 5/04

Метки: ванная, печь, стекловаренная

...и повышенной вязкостью. Под действием выработочного потока и сыпочного цикла стекломасса движется в50 сторону зоны выработки печи с различными скоростями, в верхней части с более высокой, чем в нижней. По мере двюкения потоков стекломасса перемешивается. Благодаря тому, что55 поверхность внутреннего слоя 5 нижних блоков 4, контак гирующая со стекломассой, имеет наклон в сторону дна 2, площадь придонной части варочного бассейна .сокращается и наблюдается некоторое повышение температуры в этой области за счет уменьшения теплопотерь через боковые стены, скорость стекломассы повышается, тем самым ликвидируются застойные зоны являющиеся источником накопления пороков, Стекломасса становится более однородной и в результате улучшается ее...

Номер патента: 1458324

Опубликовано: 15.02.1989

Авторы: Козюберда, Колесов, Найденко, Щербина

МПК: C02F 3/02, G05D 27/00

Метки: биологической, вод, процессом, сточных

...устройство 16 с помощью командного устройства 1 и исполнительных механизмов вносит поправку в положениеуправляющих органов 2 и 4,Использование прогнозирования впоиске направления и величины управляющего воздействия позволяетоценить временной Фактор поступления сточных вод на установку-импульсизменения характеристики сточныхвод, При этом продолжительность импульса и его величина являются существенными в выработке сигнала воздействия на регулируемые органы 2 и4. При непродолжительном импульсе,даже при значительной его величине,прогнозирование позволит правильнооценить необходимость изменения положения управляющих органов 2 и 4, избежать заполнения неочищенной водойрезервной емкости 3, неоправданногоснижения нагрузки на активный ил...

Номер патента: 1456401

Опубликовано: 07.02.1989

Авторы: Алексеева, Бахитова, Берлин, Ениколопов, Колесов, Минскер, Расулев, Трутнев, Хабиров, Шаповалов

МПК: B01J 10/00, C07C 17/02, C07C 19/02 ...

Метки: хлористого, этила

...45 ких селективности и конверсии.На чертеже показано устройство для получения хлористого этила согласно предлагаемому способу.Устройство состоит из трубы 1, патрубков для ввода растворителя 2, смеси этилена и хлористого водорода 3, сетки 4.Устройство работает следукщим образом.Предварительно захоложенный хлорис. тый этил в качестве растворителя, содержащий катализатор - хлористый алю 14миний, подают через патрубок 2 в нижнюю часть трубы 1 со скоростью 2040 м/с, этилен в смеси с хлористымводородом подают через патрубок 3.Благодаря высокой скорости потока иналичию турбулизующего элемента -металлической сетки, установленнойперпендикулярно направлению потока,происходит турбулизация реакционнойсмеси, быстрое распределение газа вреакционном...

Номер патента: 1449739

Опубликовано: 07.01.1989

Авторы: Горин, Колесов, Скворцов, Яковенко

МПК: F16D 41/06

Метки: муфта, свободного, хода

...полумуфта выполнена с расположенными у ее торцов цилиндрическимикольцевыми участками, храповые зубьявыполнены на внутренней полумуфте между цилиндрическими кольцевыми участками, эксцентричные рабочие участкивыполнены на внутренней поверхности наружной полумуфты, на внутреннейповерхности каждого клина в зонеторца лирокой его части выполнен пазс наклонным в сторону указанноготорца дном, в торцовой зоне узкой части каждого клина выполнено тангенза К должен 10 , что об накльше Изобретение относится к машиностроению и может быть применено втрансмиссиях машин,Целью изобретения является повышение надежности включения и долговечности за счет отсутствия контакта между зубьями при свободном ходе,На Фиг. 1 показана муфта, вид сторца без...

Номер патента: 1447757

Опубликовано: 30.12.1988

Авторы: Белоусова, Глухов, Кириллов, Колесов, Лебедев, Липовик, Фокин, Черняков, Щеглов

МПК: C03B 19/10, C03B 37/02

Метки: преимущественно, производства, стекловолокна, стеклоизделий, стеклошариков

...соединительных каналов и размеров разветвленного канала и первого фильерного питателя по ходу движения стекломассы получают наилучшие результаты работы установки. 1 ил, 1 табл. питателя по ходу движения стекломасасы ( в -) находится в пределах б+в 0,02-0,22 Указанные. соотношения определены экспериментально.В таблице приведены вариантыпредлагаемой установки с различнымисоотношениями а/(б+в) и ее технические характеристики.,Производительность стеклоплавнльного сосуда (известного) по двухстадийной технологии составляет280-300 т стекловолокна,Наилучшие результаты получены наустановках по вариантам 1-3.При соотношениях менее 0,02 увеличиваются длина пути и. время термической подготовки стекломассы, чтоприводит к обеднению...

Номер патента: 1447373

Опубликовано: 30.12.1988

Автор: Колесов

МПК: A61M 1/34

Метки: электроанестезии

...осуществляют следующим образом.До проведения вводного наркоза в период премедикации проводится локальная гипотермия следующим составом: электролитные марлевые прокладки орошаются раствором хлорэтила, затем помещаются между кожей пациента и электродами, создавая тем самым повышение порога болевой чувствительности к действию импульсного тока. Снижение температуры кожных покровов до 10 С позволяет проводить стимуляцию подкорковых структур параметрами тока в амплитудном значении до 15-20 мА.Пример. Больной В., 36 лет. Диагноз: туберкулома легкого. Операция - сегментарная резекция. Продолжительность 50 мин, Электростимуляция аппаратом ЭСТ с расширенной шкалой после стандартной премедикации. Пороговые величины: при частоте 70 Гц,...

Номер патента: 1442955

Опубликовано: 07.12.1988

Авторы: Баяхчян, Жуков, Иноземцев, Колесов, Лев

МПК: G01V 1/00

Метки: вибросейсмической, разведки

...сигнала с использованием вибрационного воздействия, соответствующего спектру 4. 35Способ осуществляется следующимобразом. Предварительно производится вибра-. ционное воздействие с постоянной ам плитудой А(С) в широком диапазоне частот или используют данные волнового зондирования с аналогичным воздействием. Зарегистрированные виброграммы коррелируют, определяют целевые отражения и их амплитудный спектр. Получив амплитудный спектр целевого отражения или группы отражений от воздействия с постоянной амплитудой А(с) в течение длительности Т, его сглаживают, определяют точки перегиба в сглаженной огибающей спектра. Количество перегибов дает количество узловых точек К, По формулеТ=(Р - Р)Т-Н 55в н где Т- время узговой точки;Р-...

Номер патента: 1442354

Опубликовано: 07.12.1988

Авторы: Гумеров, Колесов

МПК: B23P 6/00

Метки: ремонта, трещинами

...быть 31 ( а ( 2 а, где 1 - диаметр элементов 8 и 9 крепления; д - меж осевое расстояние элементов 8 и 9 крепления. В случае д2 а локализации сжимающих деформаций недостаточно для закрытия трещины, если й с 31, повышается вероятность вырыва элементов 8 и 9 крепления при работе устройства.Устройство можно устанавливать на изделие, находящееся под действием рабочей нагрузки. Если йеред установ кой устройства изделие разгрузить частично или полностью, то достигается больший положительный эффект, Максимальная эффективность достигается в том случае, когда перед установ кой устройства на иэделие последнее нагружено силой, закрывающей трещину.При воздействии на изделие растя гивающей нагрузки края трещины расходятся и тем самым увлекают за...

Номер патента: 1438749

Опубликовано: 23.11.1988

Автор: Колесов

МПК: A61B 17/56

Метки: лечения, отдела, спондилита, шейного

...ВНИИПИ Государственного комитета СССР по делам изобретений н открытий 113035, Москва, Ж, Раушская наб д. ч/5Производственно-полиграфическое предприятие, г, Ужгород, ул, Проектная 4 Изобретение относится к медицине, а именно к ортопедии позвоночника.Цель изобретения - устранение вертебро-базилярной недостаточности за5 счет декомпрессии позвоночных и корешковых артерий при фиксированных позвоночно-крючковидных и суставных отростках.Способ осуществляют следующим образом. Под наркозом осуществляют передй доступ только к телам позвонков. ассекают предпозвоночную фасцию,оизводят абсцессзктомию, скелетирут пораженные тела позвонков, удалят некротические ткани тел позвонковмежпозвонковых дисков до переднейодольной связки, удаляют свободно 20...

Номер патента: 1434521

Опубликовано: 30.10.1988

Авторы: Колесов, Коротков, Покровский

МПК: H02H 3/28

Метки: защиты, питаемых, присоединений, шин

...измерительный элемент 39 не срабатывал при протекании в питаемых присоединениях токов нагрузки при к.з. на шинах.Сигналы на выходах двухполярныхдатчиков 25-27 тока по форме соот5 1434 ветствуют токам присоединений, в цепях которых они установлены,, При к,з. на шинах токи в питающих присоединениях 2 и 3 совпацают по фазе. С ними совпадает по Фазе и ток5 подпитки от синхронных электродвигателей нагрузки питаемого присоедине- ния 4, Сигналы на выходах всех датчиков 25-27 тока также совпадают по азе, Поэтому в каждый полупериод ткрыт один из диодов 28-30 первой руппы или один из диодов 31-33 втоой группы и на резисторы 34 и 35 одаются прерывистые сигналы, по орме соответствующие синусоидальноу напряжению при однополупериодном выпрямлении....

Номер патента: 1434129

Опубликовано: 30.10.1988

Авторы: Горев, Колесов, Ломакин, Микулин, Петухов, Потехин

МПК: E21F 5/00

Метки: горно-тектонических, предотвращения, ударов

...в подземных горных выработках по определенной сети располагают пункты для сейсмологических наблюдений с непрерывной регистрацией упругих волн от динамических явлений толчков, возникающих в пределах нескольких 1 пахтных полей в частотном диапазоне 1 - 50 Гц. Пространственные координаты динамических явлений определяют по времени первых вступлений продольных волн. Активную зону взаимодействующей системы блоков определяют по пространственному расположению очагов толчков. Концентрация этих очагов в определенной области указывает на существование активной зоны и ограничивает ее размеры,Механизм очагов толчков определяют по квадрантному распределению знаков первых вступлений продольных волн, а направления подвижек - по азимуту и углу падения...

Номер патента: 1428609

Опубликовано: 07.10.1988

Авторы: Довжик, Кийко, Колесов, Яснов

МПК: B60K 41/00

Метки: гидравлическая, коробки, муфтами, передач, средства, транспортного, фрикционными

...О и входам 12 полостейих управления. Гидрораспределители находятся вкрайних правых (по чертежу) положениях.Выходы 13 гидрораспределителей связаныс выходами 14, а исполнительные гидроцилиндры 7 сообщаются с гидробаком. Коробка передач находится в нейтральном положении. Клапан 3 ручного изменениядавлений имеет три фиксированных уровнядавления (положения Н, 1, 11),Включение ступеней коробки передач изнейтрального положения осуществляется следующим образом.Орган 4 управления клапана ручного изменения давления переводится в положение, соответствующее выбранной ступени(например, в положение 1). Давление рабочей жидкости :в нагнетательной гидролинии 2, а также на входах 11 гидрораспределителей и входах 12 полостей...

Номер патента: 1426984

Опубликовано: 30.09.1988

Авторы: Колесов, Манушин, Минскер, Мукменева, Никандров, Никольский, Фельдман, Юзбекова

МПК: C08L 1/12

Метки: композиция, масс, пластических

...кислоту и Стафор 11. Массупродолжают перемешивать 5 мин охлажьдают до 25 С, добавляют ацетат целлюлозы и перемешивают еще 5 мин.Полученную композицию перерабатывают вэкструдере при 200 С в течение 15 минв гранулы этрола. Из этрола изготавливают образцы в виде литьевых дисков, которые подвергают испытаниям.При этом определяют цветостабильность 0светопропускание (пакет из трех дисков толщиной 9 мм), прочность прирастяжении и относительное удлинение,усадку, Стя.ор 11 - фениловый эФир 4,4 -диметил,6 -ди-трет-бутил,2 -метилен-бис-фенилфосфористой кислоты,Формула изобретения 0,40-0,60 Композиция для пластических масс, содержащая ацетат целлюлозы, диэтилфталат, диметилфталат, трифенилфосфат, стеарин и эпоксидно-диановую смолу, о т л и ч...

Номер патента: 615753

Опубликовано: 23.09.1988

Авторы: Иванов, Кобищев, Колесов, Петровский

МПК: G01N 7/00

Метки: воды, испаряемости

...раздела вода- воздух и создают гидравлические удары, фиксируемые чувствительной, частью датчика 6 давления, связанной с воздушным пространством импульсного дозатора. Одновременно происходит слив воды из импульсного дозатора через трубу 7, соответствующий уменьшению вакуума в связи с увеличением объема: в верхней части дозатора.Такие циклы продолжаются до техпор, пока испарившееся количество воды не будет компенсировано поступлением ее иэ дозатора в. компенсационныйсосуд. Импульсы давления, зафиксированные датчиком, передаются дистанционно в виде электрических импульсов на импульсно-счетное устройство 8.Нрименение данного способа позволяет точно, своевременно и дистанционно получать показания испаряемости на.импульсно-счетном устройстве....

Номер патента: 1425622

Опубликовано: 23.09.1988

Авторы: Андрианов, Колесов

МПК: G05D 23/19

Метки: температуры

...камеры 2 или 3.В зависимости от влажности исход"ного зерна сушильные камеры 2 и 3настраивают на параллельную или последовательную работу. При низкойисходной влажности зерна сушильные:камеры 2 и 3 настраивают на параллельную работу. В этом случае исходное зерно параллельными потокаминаправляется одновременно в обе сушильные камеры 2 и Э и на их выходеполучают сухое зерно, При высокойисходной влажности зерна сушильные,1 камеры 2 и 3 настраивают на последовательную работу. В этом случае зер,но сначала пропускается через первуюсушильную камеру 2, а затем направля,ется на досушку во вторую сушильнуюкамеру 3. Последовательный пропускзерна через сушильные камеры 2 и 3позволяет удалять большее количествовлаги,Действительная температура...

Номер патента: 1420007

Опубликовано: 30.08.1988

Авторы: Киселева, Колесов, Коровкин, Минскер, Нагуманова, Сунгатуллина, Хозин, Эпштейн

МПК: C08K 5/00, C08L 27/06

Метки: композиция, линолеума, полимерная

...щелочной реакции, образующейся.при безреактивном расщеплении масели жиров, выделяется фильтрацией нацентробежном Фильтр-прессе и сушитсягорячим воздухом до остаточной влажности 5-50 мас.Викапор - пастообразное веществосерого цвета с удельной массой 980-. 1000 кг/м, кислотным числом 10-12 мгКОН/г.Полимерную композицию готовят смешением компонентов в лабораторном2-х лопастном смесителе при 60 С втечение 6 мин. Приготовленную массу.вальцуют в течение 5-7 мин на вальцахпри температуре рабочего вала 150 ОС,холостого вала - 140 С. Вторые вальцы имеют температуру холостого вала120 С, рабочего - 130 ОС, толщинапленки 1 мм, время вальцевания 3 мин,Удельное поверхностное электрическое сопротивление пленки иэ композиции измерялось в соответствии...

Номер патента: 1413708

Опубликовано: 30.07.1988

Авторы: Бовырин, Колесов, Семенов, Соколов

МПК: H03K 5/135

Метки: синхронизатор, фазовый

...коммутатора 16, Прямой и инверсный выходы третьего Э-триггера 14 соединены с первыми входами соответственно первого и второго конъюнктоу ров третьего коммутатора 17. Вторые входы первого и второго конъюнкторов второго коммутатора 16 соединены соответственно с прямым и инверсным выходами первого компаратора 7. Вторые входы первого и второго конъюнк- торов третьего коммутатора 17 соединены соответственно с прямым и инверсными выходами второго компаратора 8.Устройство работает следующим образом.На шину 1 поступает гармонический сигнал2 пБ = А соз -- йТпосле прохождения элемента задерж" ки, время задержки которого составляет= Т/4, сигнал имеет вид:2 111= А соз ( - -й + - -)Т 22 НА з 1 п - -.Т Сигналы Э и Б поступают на входы УВМ 5 й 6, на...
