Установка адсорбции паров

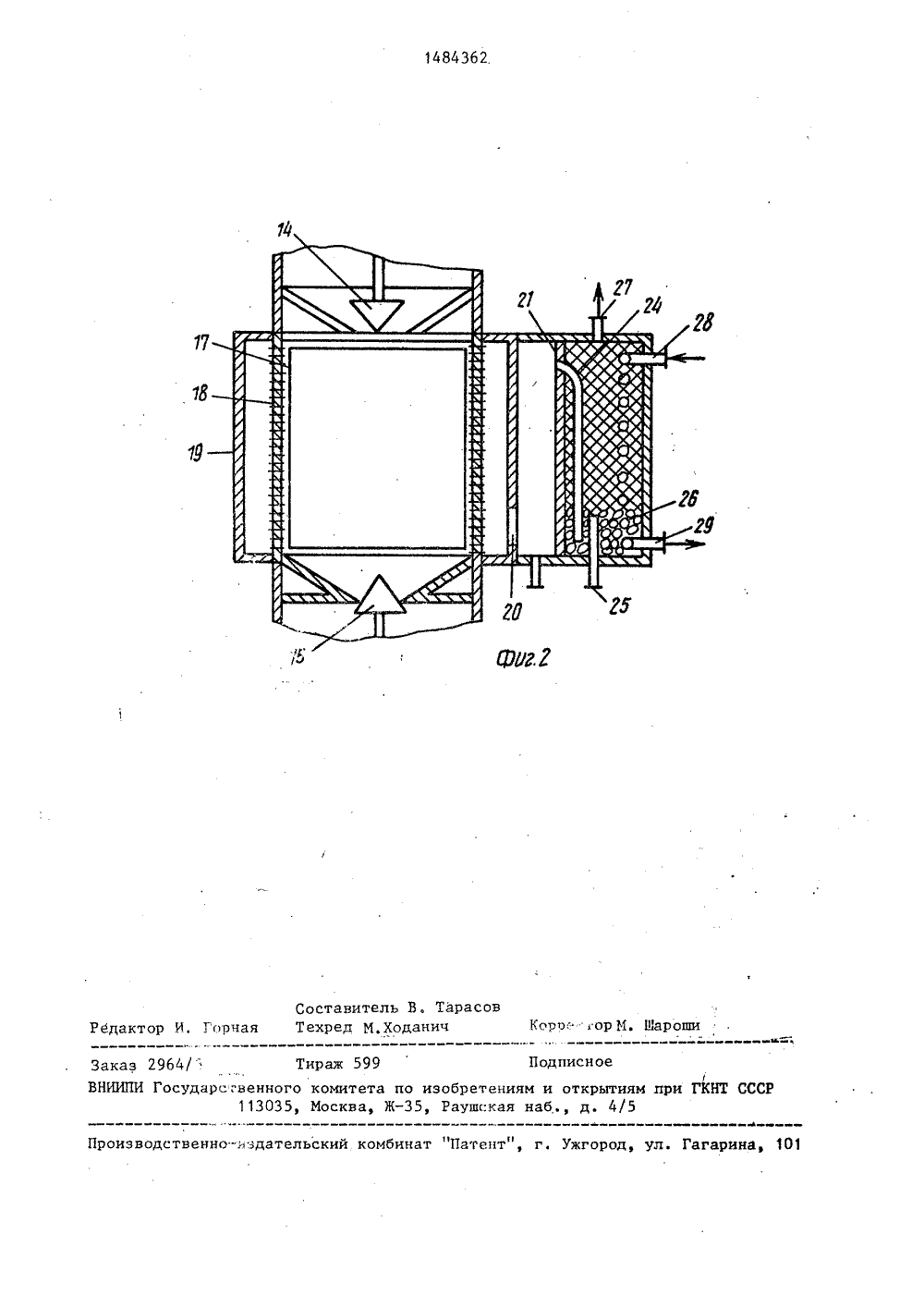

)4 П 53 06 ЕНИЯ ВУ я к областиожет найти кии ии ценнь йидру Цель из процесс окращение счет повыности по ро щую верххлаждения 02,и парово ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМПРИ ГКНТ СССР САНИЕ ИЗ К АВТОРСКОМУ СВИДЕТ(56) Серпионова Е.Н, Промьппленнаадсорбция газов и паров. - М.:Высшая школа, 1969, с. 282.Патент ФРГ Р 950121, кл. 12 е,1956. 2 (54) УСТАНОВКА АДСОРБЦИ 11 (57) Изобретение относитс адсорбционной техники и м применение при улавливан твердых паров в химическо отраслях промышленности, ретения - интенсификация регенерации адсорбента и потерь удаляемых паров за шения адсорбционной спосо лотителя. Установка адсор включает колонну, содержа ний бункер 1, камеру 2 о штуцером 3 отвода очищенн1484362 теплоизолированными рубашками 19,одна из которых сообщается черезотверстие 20 в нижней части с присоединенным к ней конденсатором 13,разделенным вертикальной перегородкой 21 на две полости 22 и 23, сообщающиеся между собой посредством трубок 24. Вторая полость 23 конденсатора 13 снабжена сливным патрубком25 и насадкой, порозность которойуменьшается снизу вверх, а верхнийсрез сливного патрубка 25 расположенвыше нижнего среза трубок 24, Конден сатор 13 снабжен патрубком 27 вакуумной линии, патрубками 28 и 29 подвода и отвода хладагента.;ооответст.венно, а также конденсатосборником30. 2 ил. Изобретение относится к адсорбционной технике и может найти примене"ние при улавливании ценных и вредныхпаров в химической и другихотрасляхРпромьппленности,Цель изобретения - интенсификацияпроцесса. Регенерации адсорбента исокращение потерь удаляемых паров за;счет повЬппения адсорбционной способности регенерированного поглотителя.На фиг, 1 представлена принципиальная схема установки адсорбции паров; на фиг. 2 - схема десорбционнойкамеры с узлом конденсации.Установка содержит колонну, содержащую верхний бункер 1, камеру 2 40охлаждения со штуцером 3 отводаочищенной паровоздушной смеси, распределительным корпусом 4 и штуцерами подвода 5 и отвода 6 хладагента,камеру 7 адсорбции со штуцером 8 45подвода паровоздушной смеси и регулирующим клапаном 9, бункер-накопитель 10 с регулирующим клапаном 11,камеру 12 десорбции с конденсатором13, загрузочное 14 и разгрузочное15 устройства и механический подъемник 16. Камера 12 десорбции выполнена в виде герметичного короба, двевертикальные противоположные стенки17 которого выполнены из .токопроводящего материала и соединены гибкой55токонепроводящей связью с противоположными перфорированными стенками 18,снабженными теплоизолированными рудушной смеси, распределительным конусом 4 и штуцерами 5 и 6 подводаи отвода хладагента соответственно,камеру 7 адсорбции со штуцером 8подвода паровоздушной смеси и регулирующим клапаном 9, бункер-накопитель 10 с регулирующим клапаном 11,камеру 12 десорбции с конденсатором13, загрузочное и разгрузочное устройства 14 и 15 соответственно,механический подъемник 16, Камера 12десорбции выполнена в виде герметич-,ного короба, две вертикальные противоположные стенки 17 которого выполнены из токонепроводящего материалаи соединены гибкой токонепроводящейсвязью с противоположными перфорированными стенками 18, снабженными,оашками 19, одна из которых сообщается через .отверстие 20 в нижней части с присоединеным к ней конденсатором 13, разделенным вертикальной перегородкой 21 на две полости 22 и 23, сообщающиеся между собой пос-. редством трубок 24. Вторая полость 23 конденсатора 13 снабжена сливным патрубком 25 и насадкой 26, пороз" ность которой уменьшается снизу вверх, а верхний срез сливного патрубка 25 расположен выше нижнего среза трубок 24. Конденсатор 13 :снабжен патрубком 27 вакуумной линии, патрубками подвода 28 и отвода 29 хладагента, а также конденсатосборником 30.Установка работает следующим :образом.Поглотитель при помощи механического подъемника,16 поступает в верхний бункер 1, откуда попадает на распределительный конус 4 и ссыпается в камеру 2 охлаждения со штуцерами для подвода 5 иотвода 6 хладагента, в результате прохождения которой температура поглотителя понижается, что способствует увеличению его пог лощающей способности. Далее охлажденный поглотитель, расход которого контролируется регулирующим клапано 9, поступает в камеру 7 адсорбции, где происходит его насыщение парами сорбируемых веществ, подаваемыми через штуцер 8, и транспортируется14 в бункер-накопитель 10, в верхней части которого установлен регулирующий клапан 11, откуда при помощи загрузочного устройства 14 периодически ссыпается в камеру 12 десорбции. После загрузки поглотителем ка мера 12 десорбции герметизируется и вакуумируется. Вследствие создания разности давлений между камерой 12 десорбции и окружающей средой вертикальные противоположные стенки 17 из токопроводящего материала, соединенные гибкой токонепроводящей связью с противоположными перфорированными стенками 18, сжимают и уплотняют поглотитель, благодаря чему увеличивается его токопроводность, предотвращается возможность искрообразования и обеспечиваются одинаковая проводимость по высоте слоя, и, следовательно, равномерный прогрев поглотителя.Затем на стенки 17 подается напряжение, и. осуществляется прогрев поглотителя. Образующиеся при этом пары отводятся из нижнейчасти теплоизолированной рубашки 19 в конденсатор 13,подвод и отвод хладагента в который осуществляется благодаря наличию патрубков 28 и 29. При этом одна часть паров конденсируется на перегородке 21, а другая часть, пройдя полость 22 и трубки 24 во вторую полость 23, подвергается конденсации при прохождении слоя конденсата. Для улучшения условий конденсации вторая полость 23 снабжена насадкой 26, порозность которой уменьшается снизу. вверх. Образовавшийся конденсат сливается через сливной патрубок 25, расположенный так, что его верхний срез находится выше нижнего среза трубок 24, в конденсатосборник 30, а регенерированный поглотитель транспортируется через разгрузочное уст 843626ройство 15 в. механический подъемник16 и далее в верхний бункер 1, аочищенная воздушная смесь выводится 5из рабочего объема с помощью штуцера3, после чего стадии процесса повторяются,Формула изобретения10 Установка адсорбции паров, включающая колонну, содержащую верхний бункер, камеру охлаждения, камеру адсорбции, бункер-накопитель, 1 б камеру десорбции с загрузочным и раз грузочным устройствами, соединеннуючерез паропровод с конденсатором,сообщающимся с вакуумной линией, итранспортное устройство, связывающееверхнюю и нижнюю части колонны, о"тл и ч а ю щ а я с я тем, что, сцелью интенсификации процесса регенерации адсорбента и сокращения потерь удаляемых паров за счет повы шения адсорбционной способностирегенерированного поглотителя, каме-, -ря десорбции выполнена в виде герметичного короба, две вертикальные противоположные стенки которого выполненны из токопроводящего материала исоединены гибкой токонепроводящейсвязью с противоположными перфорированными стенками, снабженными теплоизолированными рубашками, одна изкоторых сообщается через отверстиев нижней части с присрединенным кней конденсатором, разделенным вертикальной перегородкой на две полости,. сообщающиеся между собой пос редством трубок, при этом втораяполость конденсатора снабжена сливным патрубком и насадкой, порозность которой уменьшается снизувверх, а верхний срез сливногопатрубка расположен выше нижнегосреза трубок.1484362. оро орМ. Еароши Редак Горна дписное НТ ССС изводственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101 ставитель хред М,Хо Заказ 29 б 4/" Тираж 599ВНИИПИ Государе,"венного комитета113035, Москва,Тара соч о изобретениям и открытиям35, Раушская наб., д, 4/5
