Наборное шасси для установки субблоков
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

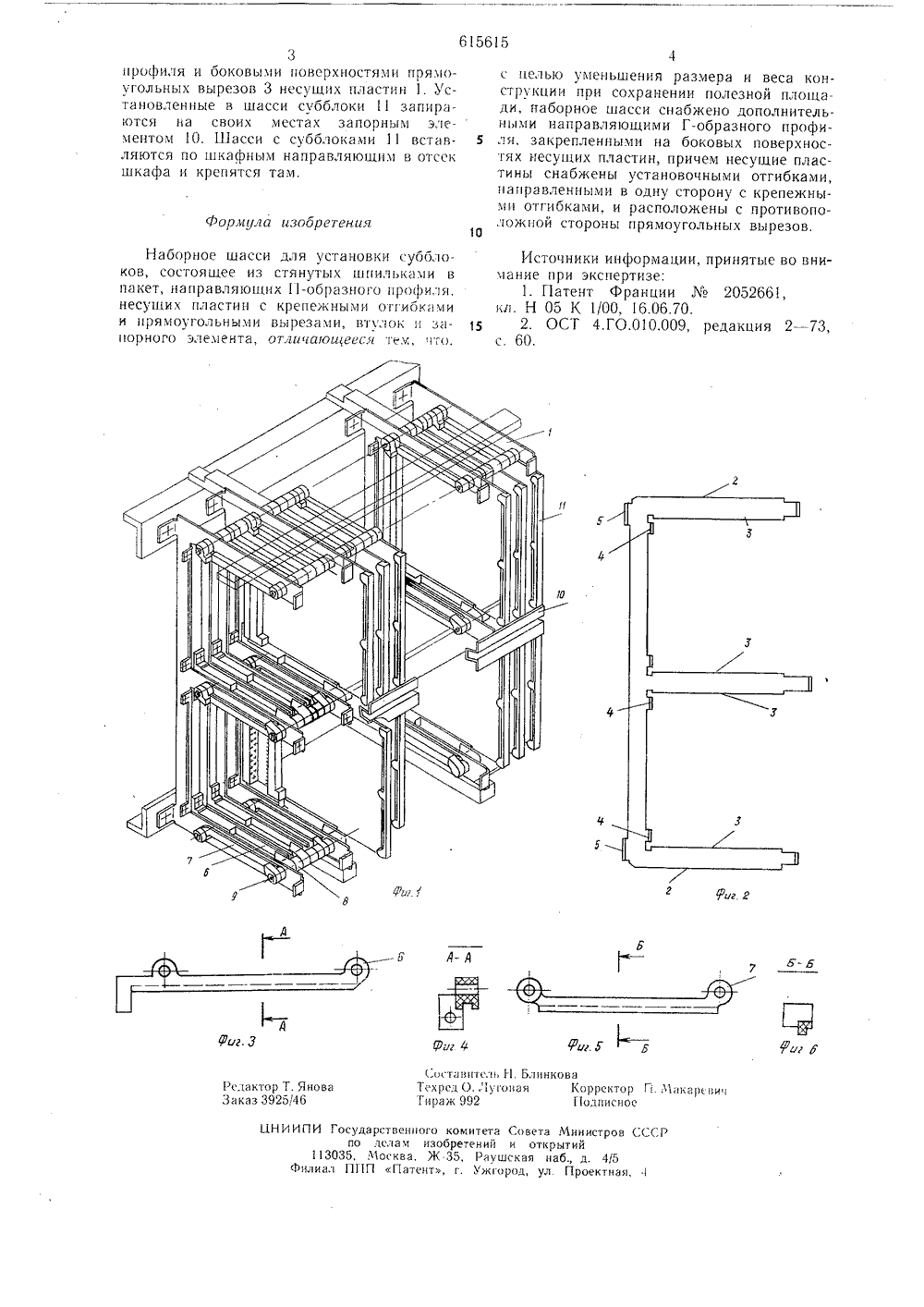

Союз Советских Социалистических Республик, Кл, 05 К 7/00 присоединени аявкиосударстееннын номит Совета Министров ССС по делам изобретений и открытий(088,8) 5) Дата опуб ва Авторыизобретения(54) НАБОРНОЕ И.(О(эрст(. ц 1 относ(пся к области радиоэлктр(111 ик 11, ц частцосц к несущим конструкц;1 цм р;1 дцо:элсктроццой аппаратуры.Изцстць( ц,(борцыпасси для установки субблокоц, со,(ржцнццраиля(оцие, установлен(лс ц цско,(ькцх царл,(сльных на- П Р а ВЛ 11,1 1 О,11(1 ГК1 1 51 С У (5Л О КВ:,.1 С Т И Н а Х.Однако г цст ц 1 устройс гв црдусматр и 15 3 ОТ т сТ с) 11 О в ( ; ТО.1 ь и О О ц ) ,1" 1 1 ( э Г 0 к О- лцчесц субблок(ц 5,цс(э(эх(э (ц(,.",;1 з.,1 енеция количеств устццлцвасмых суб),1(эков треоут церделки 11:Овных цсу(пц деталей пасси.Извстцо наборное шасси для утанец)ки , блокон, состояше из стянутых шпильк,1.1 ц ц1;) 1 ц(цравляю(ццх П-образного црфиля, цс)(ццх цластиц с крепежными От 1(бкм и црцмоуголы(ыми вырезами, вту,(ок и з;1 орцого элемцт.Однако наборное шасси обладает большими размерами и весом ко(ктрукции.Цель изобретения - уменьшение размера и веса конструкции при сохранении полезной плошади.Для этого предлагаемое наборное шасси для установки субблоков снабжено дополнительными направляющими Г-образного профиля, закрепленными на боковых поверх И ДЛЯ УСТАНОВКИ СУББЛОК ностях несущих пластин, причем несуши пластины снабжены установочными отгибками, направленными в одну сторону с крепежными отгибками, и расположены с противоположной стороны прямоугольных вырезов.На фиг. 1 показано предлагаемое устройство, общий вид; на фиг. 2 - несущая пластина; на фиг. 3 - направляющие П-образного профиля; на фиг. 4 - разрез по А - А на фиг. 3; на фиг. 5 - направляющие Г-образного профиля; на фиг. б - разрез по Б - -Б на фиг. 5.Наборное шасси для установки субблоков состоит из несущих пластин 1 с прямо глы(ыми вырезами 2 и 3, установочными Отг 11(эк;1)111 4 и крепежнымп Отгибками 5, на;1 равпяюцИх б П-образного профиля, направ,1 яю(ццх 7 Г-образного профиля, примыкающих к несущим пластинам 1, втулок 8, шпилек с), стягивающих в пакет несущие пластины 1, запорного элемента 10, запирающего субблоки 11,Субблоки 11, для которых предназначе 1 н) шасси, устанавливаются в него по направляющим б П-образного профиля и направляющим, П-образный профиль которых образован направляющими 7 Г-образного65615 Форму.га изобретения Ч Составит(лн И. Блинкова1 ехрсд О угона Корректор Г. Л 1 кар(Вин Тираж 992 Годнисное Редактор Т. ЯновЗаказ 3925146 ИИПИ Госу арственного комитета Совета Министров СССРделам изобретений и открытийМосква, Ж, Раушская наб., д. 4/5П Патент, г. Ужгород, ул. Проектная, 1 113035илиал П 3профиля и боковыми поверхностями прямоугольных вырезов 3 несущих пластин 1. Установленные в шасси субблоки 11 запираются на своих местах запорным элементом 10. Шасси с субблоками 11 вставляются по шкафным направляющим в отсек шкафа и крепятся там,Наборное шасси для установки субблоков, состоящее из стянутых шпильками в пакет, направляющих П-образного профиля, несущих пластин с крепежными отгибками и прямоугольными вырезами, втулок и за)юрного элемента, отлсссасосссееея тем, что,с целью уменьшения размера и веса конструкции при сохранении полезной площади, наборное шасси снабжено дополнительными направляющими Г-образного профи ля, закрепленными на боковых поверхностях несущих пластин, причем несущие пластины снабжены установочными отгибками, направленными в одну сторону с крепежными отгибками, и расположены с противоположной стороны прямоугольных вырезов. Источники информации, принятые во внимание при экспертизе:1. Патент Франции2052661,кл. Н 05 К 1/00, 16.06.70.15 2. ОСТ 4,ГО.010.009, редакция 2 - 73,с. 60.
СмотретьЗаявка
2353296, 26.04.1976
ПРЕДПРИЯТИЕ ПЯ А-3706
ТЕЛЕГИН ЮРИЙ ДМИТРИЕВИЧ, ЗЕМЦОВ ВЛАДИМИР ГРИГОРЬЕВИЧ, БУГАЕЦ ВАЛЕНТИНА ГРИГОРЬЕВНА, СУЛИМОВ БОРИС ВЛАДИМИРОВИЧ
МПК / Метки
МПК: H05K 7/00
Метки: наборное, субблоков, установки, шасси
Опубликовано: 15.07.1978
Код ссылки
<a href="https://patents.su/2-615615-nabornoe-shassi-dlya-ustanovki-subblokov.html" target="_blank" rel="follow" title="База патентов СССР">Наборное шасси для установки субблоков</a>
