H03M 13/00 — Кодирование, декодирование или преобразование кода для обнаружения ошибок или их исправления; основные предположения теории кодирования; границы кодирования; способы оценки вероятности ошибки; модели каналов связи; моделирование или проверка кодов

Номер патента: 1429324

Опубликовано: 07.10.1988

Авторы: Аверьянова, Гудко, Мартыненко, Пономарчук

МПК: H03M 13/00, H03M 7/18

Метки: исправления, кодом, обнаружения, ошибок, рида, соломона

...пакетов35 ошибок без его усложнения,В режиме кодирования на вход 11управления поступает признак кодирования (уровень 0), который совместнос кодовыми комбинациями, поступающими40 по шинам 10 и 12 соответственно изблоков 3 и 5, является адресом выбора из блока 1 начального адреса кодирования, поступающего по шине 13на счетчик 2. Со счетчика 2 по шине45 14 адрес без изменения вьдается вблок 3, по которому в нем записаныуправляющие сигналы выполнения первойоперации, результатом которой явля ется обработка первого информаци 5 О онного символа. Первый информационный символ по информационной шине 8поступает в блок 5, откуда беэ изменения записывается через блок 6 вблок 7,55 ля Адрес обработк символов счетчика сигналоинформаедователтактовых...

Номер патента: 1619408

Опубликовано: 07.01.1991

Авторы: Красиков, Ткаченко

МПК: H03M 13/00

Метки: исправления, ошибок

...принимаемая кодовая комбина"ция, а во второй регистр - неуверенно принятые разряды,Блок 2 контроля выдает сигнал оналичии искажения в кодовой комбинации и может быть реализован аналогично известному. В случае, если принимается кодирование на четность, тоблок 2 контроля представляет собойи-входовой сумматор по модулю два.Элемент И 5 служит ключом, на первый 40вход которого подается импульс послеприема очередной кодовой и-разряднойкомбинации, при наличии ошибки элементИ 5 срабатывает, Контрольный выход 7выдает ошибку, если во втором регистре более одной "1", Цля данного метода принимается условие, что вероятность приема двух и более неуверенныхразрядов совместно с возникновениемошибки мала.50Устройство работает следующим...

Номер патента: 1619409

Опубликовано: 07.01.1991

Авторы: Вахтин, Емельчев, Черненко

МПК: H03M 13/00

Метки: достоверности, кодоимпульсных, оценки, сигналов, символов

...10. 1.-10,й,.размещаются в регистрах 12.1-12.й.так, чтобы в регистре 12, 1 размещался но мер стирания наименее достоверного символа, В регистре 12.2 располагается9 6разрешения считывания блока 3 постоянной памяти кодовой комбинации максимального уровня стираний, что приводит к записи этой кодовой комбинациив неиспользованные регистры блока 9через блок 7 элементов ИЛИ, Дальнейшая работа устройства не отличаетсяот описанной. 161940 Таким образом, устройство производит упорядочение символов входной кодовой комбинации произвольной длительности по их достоверности, что расширяет область применения устройства и повышает эффективность алгоримов декодирования. Формула из о бретения Устройство для оценки достоверности символов кодоимпульсных...

Номер патента: 1624700

Опубликовано: 30.01.1991

Авторы: Калмыков, Косолапов, Лисичкин, Наумкин, Тимошенков, Юдачев

МПК: H03M 13/00

Метки: декодер

...вход декодера (фиг.1) и под воздействием тактовых импульсов записывается в регистр 1 сдвига и поступает на входы каналов 2, В каждом канале 2 формируются двоичные символы, представляющие результат сложения по модулю два содержимого ячеек регистра 1, и в момент поступления цикловогосинхроимпульса на выходах сумматоров блока 3 в каждом канале 2 формируется= ",5.вариантов канального сигнала, Всевариантов информационного сигнала поступают на мажоритарный элемент 4, который присваивает выходному двоичному символу значение, определяемое по принципу большинства.Цикловые сиихроимпульсы поступают также иа управляющий вход блока 5 считывания, на информационные входы которого с выходов мажоритарных элементов 4 поступают канальные сигиаль. На...

Номер патента: 1624701

Опубликовано: 30.01.1991

Авторы: Красиков, Солнцев, Ткаченко

МПК: H03M 13/00

Метки: р-кодов, фибоначчи

...на инверсный счетный вход счетчика 1, прямой информационный вход счетчика 1, на прямой счетный вход счетчика 2 и на инверсный информационный вход счетчика 2, а также на второй вход элемента И 8 и на инверсные входы элементов И 9 и И 10. При поступлении на инверсный счетный вход счетчика 1 количества нулевых сигналов равное 31+ 2, после первого единичного сигнала на входе 13, на выходе блока 6 (Зт + 2) устанавливается единичный сигнал (сигнал ошибки), который примет элемент ИЛИ 12. Если же на прямой счетный вход счетчика 2 поступит количество единицт /2, ноО; то на выходе блока блока логической функции 5 (1 /2,О) после первого нулевого сигнала с входа 13 устанавливается единичный сигнал. Срабатывает элемент И 10 и выдает единичный...

Номер патента: 1629912

Опубликовано: 23.02.1991

Авторы: Иванов, Казаков, Сапин

МПК: G06F 15/00, H03M 13/00

Метки: данных, декодирования

...24 кратному синхросигналу,.Дальнейшийвыбор фазы (1 из 24 синхросигналов)для выделения данных производится раздельно для каждого канала 2 обработкиданньвс с помощью. ПЗУ 6 и. счетчика 8(Фиг.2),Сдвиг информационных последовательностей по разным каналам относительно друг друга определяется качеством изготовления НМЛ и может достигать 1,5 периода следования данных.Влияние сдвига на выделение информации устраняется во время чтенияпреамбулы длиной 41 период. В течение 1/3 - 2/3 времени чтения преамбулы происходит втягивание в синхронизм блока 5 дАПЧ. Выравнивание пе 16299 12 10рекоса в выделяемой каналами 2 информации производится ОМЗУ 7 (фиг.2),Временная диаграмма процесса чтения преамбулы и данных для двух каналов,причем начало...

Номер патента: 1633497

Опубликовано: 07.03.1991

Авторы: Василенко, Вересенко, Надыкто

МПК: H03M 13/00

Метки: исправления, кодовой, обнаружения, ошибок, последовательности

...сравнения сравниваются сисходными свертками, полученными пог-разрядным шинам с входов 2. Таккак по условию ошибок нет, то на всехвыходах блока 4 будет логический ноль.При этом возбуждается первый выходблока 6 памяти, сигнал с выхода которого имеет единичный уровень и подается на входы элементов И 7 и 20. В устройстве производится и конт, роль с использованием ВУ-кода. Для этого информация с выходов регистров группы 7 подается на адресные входы группы 8 блоков памяти. По этим адресам из группы 8 блоков памяти выби 1633497П 1;раются величиныкоторые складыРваются на пирамидальном сумматоре 9 идробная часть полученной суммы пода 5ется на блок 15 сравнения, где онасравнивается с пороговой константой1/с 1, выбираемой иэ блока 14...

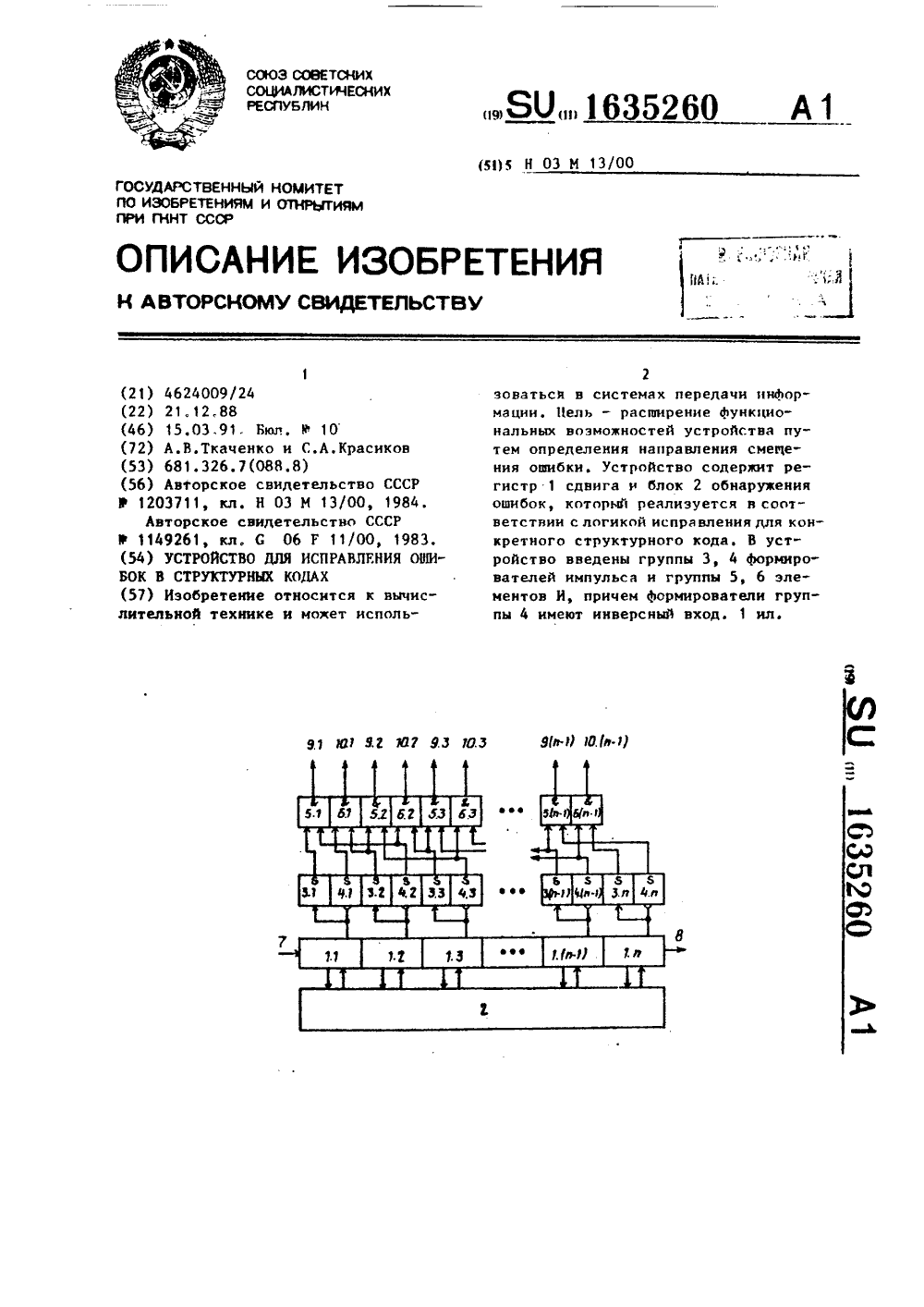

Номер патента: 1635260

Опубликовано: 15.03.1991

Авторы: Красиков, Ткаченко

МПК: H03M 13/00

Метки: исправления, кодах, ошибок, структурных

...20Блок 2 обнаружения ошибок реализуется в соответствии с логикой исгравления ошибок используемого структурного кода.формирователи 3, 4 импульса могут 25 быть выполнены в виде одновибраторов. Формирователи 4 имеют инверсный вход.В каналах со случайными параметрами возможны медленные отклонения синхронизирующих последовательностей 30 импульсов приемных устройств от оптимальных режимов. Для слежения за оптимальными критериями синхронизации необходимо знать не только факт появления ошибкир но и направление ее смещения (влево или вправо).Для определения одиночных ошибок смещения (двойных ошибок по Хэммингу) блок 2 обнаружения ошибок совместно с регистром 1 должен исправ лять ошибки как минимум дво гатой перейдет из разряда 1.(+) вразряд 1.1,...

Номер патента: 1640814

Опубликовано: 07.04.1991

Авторы: Глазин, Иванов

МПК: H03M 13/00

Метки: исправления, обнаружения, ошибок

...записанных в них комбинаций на первый и третий вход коммутатора 13 соответственно. Третийвход коммутатора 13 является управляюпдм: при воздействии на него "1."импульс сдвига проходит через открывшийся элемент И 17 на третий вход(сдвига) регистра 15 сдвига и подего воздействием на выход этого регистра считывается содержимое егопервого разряда которое через комму 155татор 13. поступает на выход блокаисправления ошибок; при воздействии"0" элемент И 17 закрывается, не пропуская импульс сдвига на третий вход регистра 15, а содержимое первогоразряда регистра 12 сдвига через коммутатор 13 считывается на выход блока3 исправления ошибок. Под воздействиемимпульсов сдвига, поступающих на третьи входы регистров 12 и 20 сдвига,при считывании...

Номер патента: 1640829

Опубликовано: 07.04.1991

Авторы: Баушев, Зайцев, Яковлев

МПК: H03M 13/00, H04L 1/00

Метки: блочных, кодек, кодов

...является первый выход фазовращателя 9.На последней, М-йр ступени 7 декодирования необходимость использо-вания Фазовращателя 9 и логическогоанализатора 10 отпадает, так как коррекции йодлежит только последнее Х-еслово Ь р 1=1 р пе Поэтому блок 8памяти этой ступени 7 р имеет одинвход 1 на который с соответствующеговыхода Фазовращателя 9 ступени 7 щ 1 10подаются символы Ь с учетом изме-.нений, внесенных в результате коррекций на предыдущих ступенях 7. Одно- .временно эти символы поступают на де"."кодер 11 и через элемент НЕ 19 - на 15декодер 12, С декодеров 11 и 12 вычисленные значения векторов ошибокдля принятого слова и его инверсиипоступают соответственно на элементы13 и 14 памяти, а также на счетчики 2015, 16 импульсов, вычисляющие...

Номер патента: 1642589

Опубликовано: 15.04.1991

Авторы: Козленко, Портной

МПК: H03M 13/00

Метки: декодер, ичного, кода, пороговый

...25, пропускающими на блок 24 выбора максимума сумму надежностей символов с одинаковым ненулевым значением (первые выходы 32). а также мультиплексором 26, на выходы которого посгупает сумма надежностей проверок, жесткое значение которых равно нулю (четвертые выходы 35), Далее надежности символов, принявших одинаковое значение, сравниваются в элементах 29 с максимальной надежностью и образующийся код управляет мультиплексором 27, с которого на вторые выходы 33 поступает значение количества проверок, принявших одинаковое значение и имеющих максимальную надежность, Тот же код управляет следующим мультиплексором 28 и пропускает на третьи выходы 34 значения числа проверок, принявших одинаковое значение.После сформирования на выходах...

Номер патента: 1644223

Опубликовано: 23.04.1991

Авторы: Андреева, Бородин

МПК: G11C 29/00, H03M 13/00, H03M 13/02 ...

Метки: декодирующее

...45первую степень х а многочлене х + х+ 1.Элементы И 99 и 100 не пропускают сигналов с выходов триггеров 79 и 84 на элемент91 сравнения,50Блок 3. обнаружения адреса ошибкипреобразует информацию, поступающуюна вход, одновременно с преобзоазователем1 кода на основе многочлена х + х+ 1. При На этапе деления информационного многочлена, поступающего на декодирующее устройство, на составляющие порождающего полинома Р 2 в блоках 1-3 формируются остатки от деления. Если ошибки а информационном многочлене, поступившим на декодирующее устройство, нет, то после приема всех 1155 его разрядов элемент ИЛИ-НЕ 69 фиксирует нули, а элементы 91 и 113 сравнения фиксируют совпадение содержимых верхних и нижних (по схеме) регистров в блоках 2 и 3....

Номер патента: 1644389

Опубликовано: 23.04.1991

Авторы: Кручинецкий, Куликов

МПК: H03M 13/00, H03M 7/30, H04N 7/13 ...

Метки: изображения, кодер, сигнала

...оценка Х блок10 для выработки решающего правила,а в блоке 8 производится замена Х,на Х 1 когда Хприходится на дефект 1 В25 ный элемент прибора. Иестиразрядныйкод с выхода коммутатора 8 и одноразрядный с выхода блока 10 поступают вблок 12 задержки, с помощью которогоформируется кодируемая группа из двух30 элементов Х и Х и код Я= (ЯЯ)для упр авле ния коммутатором 21 . Причемпри Я= ( ОО 1 оба элемента бездефектны, при Я= (01дефект приходится наХ, при Я= (1 Одефект приходится наХ и в случае Я=11 ) оба элемента(Х 1 и Х являются дефектными,В сумматоре 6 производится вычис 2ление - Х,=Х+Х , причем с выхода40 сумматора 6 снимается код суммы беэ1младшего разряда, т,е, Х в , Х;.фср 2 , фВ блоке 13 вычитания определяетсякод разности Д...

Номер патента: 1644391

Опубликовано: 23.04.1991

Авторы: Красиков, Любицкий, Минаев, Ткаченко

МПК: H03M 13/00, H03M 13/12

Метки: кодов, коррекции, структурных

...единичный потенциал и производится режим коррекции по амплитуде. Для этого в счетчики 1 заносится на-чальный пороговый уровень (т,е. из всех счетчиков 1 вычитается одноФи то же число, соответствующее порогу по амплитуде), Затем происходит увеличение или уменьшение содержимого всех счетчиков 1 до тех пор, пока узел 4 контроля не выдает информациюо минимальном количестве ошибок, которая снимается с выходов 13,Пороговый выход счетчика 1 находится в единичном состоянии,.еслив счетчике 1 записана комбинация, соответствующая уровню: принятому выше порога (исходного), в противном случае пороговый выход - в нулевом состоянии. После коррекции ошибки, т.е.после достижения минимального количества ошибок, о чем свидетельствуетинформация с...

Номер патента: 1644392

Опубликовано: 23.04.1991

Авторы: Афанасьев, Глазин, Грешневиков, Крупецкий, Никитина, Николаев, Титов, Яновский

МПК: H03M 13/00

Метки: защиты, ошибок

...первых информационных входов с входд 14 и блока 4, где (второе повторение) кодовая комбинация снова пропер,.ет,.я нд наличие ошибок. В случае наличия ошибок пд прямом выходе ошибки блока 4 появляется управляющий сигнал,30 увеличивающий состояние счетчика 7 и делителя б ид единицу, По адресу, задаваемому счетчиком 7 из блока 8 постоянной памяти считываются следующие управляющие сигналы Hо которым блок 3 коммутации осуществляет ком мутацию своих входов и выходов согласно схеме, представленной на фиг. 2, Как видно из этой схемы, каждое повторение кодового слова делится нд гвд сегмента (в нумерации нд фиг, 2 индексы обозначают номера соответствующих сегментов в повороте), После этого формируют две новые комбинации путем суперпозиций...

Номер патента: 1647913

Опубликовано: 07.05.1991

Автор: Чижов

МПК: H03M 13/00

Метки: обнаружения, ошибок

...элементов НЕТ 2 и 3поступают на тактовый вход триггера 4 ивызывают его переключение. Сигналы с выходов триггера 4 поступают на вторые входы дешифраторов 5 и 6. При отсутствииошибок во входном сигнале соответствующего выхода триггера 4 на второй вход соответствующего дешифратора 5 или 6поступает сигнал, запрещающий прохождение третьего импульса положительной илиотрицательной триады на выход соответствующего дешифратора 5 или 6 и на выходустройства. При наличии ошибки во входном сигнале нарушается четность текущей цифровой суммы и с соответствующего триггера 4 и на второй вход соответствующего дешифратора 5 или 6 поступает сиг 5 нал, разрешающий прохождение третьего импульса триады на выход соответствующего дешифратора 5 или 6. Этот...

Номер патента: 1647914

Опубликовано: 07.05.1991

Авторы: Новожилов, Титов

МПК: H03M 13/00

Метки: информации, многократно, передаваемой, приема

...информации будет заблокировано сигналом прогноза. По первому сигналу декодирования фиг, б,б) из служебной части информации в элемент 25 памяти блока 3 переписывается длина информации в двоичном коде по адресу, поступающему на адресные входы элемента 25 с выходов счетчика 28 через мультиплексор 31, так как на управляющем входе мультиплексора 31 отсутствует сигнал прогноза. По второму и последующим сигналам декодирования, появляющимся в том же месте периода Т, запись в элементе 25 будет заблокирована сигналом прогноза. В счетчиках 27 прогноза каждым синхроимпульсом элемента кодовой последовательности, поступающим на вход 8 устройства производится вычитание единицы иэ значения длины сообщения. Мультиплексор 31 производит по сигналу...

Номер патента: 1647915

Опубликовано: 07.05.1991

Авторы: Виноградов, Портной, Тузков, Флорковский

МПК: H03M 13/00

Метки: вероятностный, декодер, мажоритарный

...проверку, т.е. значенйе, вводимое в каждый 1-й ППЗУ;1 - число единиц 1-й проверки, т,е, значение, получаемое на выходе 1-го полного сумматора вычислителя 4.Вычислитель 6 весовых коэффициентов выполнен на б ППЗУ. В каждом 1-м ППЗУ производится вычисление значения Щ весового коэффициента, пропорционального надежности 1-й проверки, который опреде-ляется какбЮг -2 45 50 55 кода(п,К.с). Коммутатор 1 по команде управляющего сигнала на входе 12 (фиг,2 а) переписывает эту информацию в течение итактов (первый цикл) в регистр 2 длиной и,После чего коммутатор 1 прекращает поступление информационного потока и декодер переключается (фиг,2 б) в течениеследующих и тактов на циркуляцию информации, записанной в регистре 2.Из циркулирующих...

Номер патента: 1649667

Опубликовано: 15.05.1991

Авторы: Абрамов, Брискман, Костюк, Петросян, Шемякин

МПК: H03M 13/00, H03M 3/02

Метки: адаптивной, декодер, дельта-модуляцией, связи, системы

...8 (выход переключателя 11 соединен в этом случае с его первым информационным входом). ,Работе де5 1 О 15 20 25 30 35 40 45 50 55 516 кодера в этом случае осуществляется так же, как и в устройстве-прототипе.Наличие пакетной цифровой ошибки во входном информационном сигнале определяется с помощью третьего селектора 6 пачек символов, настроенного на пороговое (максимально возможное в неискаженном ДМ-сигнале) число подряд идущих однополярных импульсов п. Присутствие в цифровой последовательности пачки с числом символов, большим и, приводит к появлению на выходе третьего селектора 6 пачек символов уровня логической "1".Обнаружение ошибки в цифровой последовательности происходит с запаздыванием на п тактовых интервалов цифрового сигнала,...

Номер патента: 1649669

Опубликовано: 15.05.1991

Автор: Хмельник

МПК: H03M 13/00, H03M 7/00

Метки: кодов, табличный

...нуль, так как не существует вектора "У", удовлетворяющего условию (10) . Таким образом, компоненты вектора "У" в начальный момент1 второй Фазы примут значения У , удовлетворяющие условию (8), но не удов летворяющие, вообще говоря, условию (12).По-прежнему, во второй Фазе У могут изменяться так, чтобы величина (7) уменьшалась. При этом из (13) следует, что У увеличивается при У ъц/2,,( состояние является неустойчивым, Таким образом, из (15) и (8) следует, что во второй Фазе величины 7принимают значения:У =(О, Ц), =,Д, (17)Эти зйачения принадлежат некоторо" му разрешенному вектору "У", посколь- ку двоичный вектор "У" в преобразователе может быть только разрешенным - в противном случае не соблюдалось бы условие (5).Итак, во второй Фазе...

Номер патента: 1649677

Опубликовано: 15.05.1991

Авторы: Красиков, Ткаченко

МПК: H03M 13/00

Метки: кода

...управляющий вход которого объединен со вторым входом элемента РАВНОЗНАЧНОСТЬ 11 и соединен со входом 15 блока 2 схем сравнения с а константой,Счетчик 1 предназначе оличествэ единиц, поступаю ри поступлении на вход 5 брасывается через инверснсчетчика 1 в состояние 0", т = (1 о 92 (21+ 2) - разрядность счетчика 1,Блок 2 схем сравнена с константой формирует единичное значение на первом выходе при выполнении условия (гт+ 1,0), на втором выходе - при выполнении условия (г = т+ 2).Число А в пакетной форме т-кода имеет следующий вид; А =,ОО .:. О 11 1 010111по г п 1 г пь где во = б,п (и - разрядность кода), г = с+ 1, гп = 1, и, К - число пакетов в коде,Из формы представления числа А видно, что для нее характерно наличие пакетов из с+ 1...

Номер патента: 1649678

Опубликовано: 15.05.1991

Авторы: Красиков, Ткаченко

МПК: H03M 13/00

Метки: кода

...вход 11 - для установки обоих счетчиков 1 и 2 в исходные состояния - счетчик 1 в состояние "0, а счетчик в состояние "3", вывести из этого состояния счетчик 2 может только единичный сигнал на входе 8,.в состоянии "3" он самоблокируется и дальнейший подсчет "0" не производит; вход 12 - для синхронизации работы счетчиков 1 и 2 и элемента 3,Устройство работает следующим образом.Пусть на вход 8 поступает кодовая комбинация согласно формуле 1) старшими разрядами вперед, счетчики 1 и 2 находятся в исходном состоянии до прихода первой "1", с приходом "1" счетчик 2 сбрасывается в состояние "0", а счетчик 1 устанавливается в состояние "1". Если после этого на вход 8 поступает вторая "1", то состояние счетчика 2 не изменится, а счетчик 1...

Номер патента: 1649679

Опубликовано: 15.05.1991

Авторы: Конверский, Марценюк, Паламарчук, Суббочева

МПК: G06F 11/10, H03M 13/00

Метки: векторному, кодирования, методу

...то следующим (-14)-м тактовым импульсом он запишется в разряд 3,1 регистра 3. Разряды (1- 14)-го слова в Аормировании -гоО КР не участвуют, и при следующем (1-13)-м такте содержимое разряда 3,1 без изменения переписывается в разряд 3.2. В формировании х-го КР участвует второй разряд (х)-го слова, 15 поэтому на сумматоре 4 .3 происходит сложение этого значения разряда и значения КР (1.-15)-го слова, находящегося в этот момент в триггере второго разряда 3.2,. На выходе сумматора 4.3 2 О формируется первая промежуточная сумма 1-го КР, которая нри поступлении (1-12)-го тактового импульса запишется в разряд 3.3 и будет участвовать в формировании на сумматоре 4,5 вто- . 5 рой промежуточной суммы с третьим разрядом (1-12)-го слова, По мере...

Номер патента: 1651385

Опубликовано: 23.05.1991

Авторы: Ассанович, Беланович, Дубко, Сюрин

МПК: H03M 13/00, H03M 7/42, H03M 7/46 ...

Метки: дискретных, кодек, передачи, помехоустойчивый, сообщений

...информационных и-г посыпок в регистр 17, а из соответствующих 1 позиций регистра 1 7 двоичного кода, соответствующего длине служебной группы 1 , - в счетчик 24.ОСчетчик 24, представляющий собой двоичный счетчик с предварительной записью, коэффициент пересчета которого выбирается равным К, подсчитыва.: ет число тактовых импульсов, поступающих с входа 34 на его вход через открытый по второму входу третий элемент И 23 и определяет число К понФзицни, занимаемых принятыми неравномерными кодовыми комбинациями, входящими в данный кодовый блок, а значит, и плавающую границу й для этого блока.После полного заполнения счетчика 24 на его выходе появляется логический сигнал, поступающий на В.-вход первого триггера 28 и перебрасывающий его в...

Номер патента: 1656688

Опубликовано: 15.06.1991

Авторы: Астраханцев, Глебов

МПК: H03M 13/00

Метки: кодах, контролируемых, обнаружения, ошибок, сигнала, цифрового

...в триггере 2 на половину тактового интервала под воздействием инверсного сигнала тактовой частоты (фиг, 2, Зв), поступающего с тактового входа 12, Сигнал тактовой частоты (фиг, 2, Зв) подается также на триггер 3, на выходе которого сигнал (фиг, 2, Зд) соответствует значениям вторых половин тактовых интервалов сигнала (фиг, 2, За).Элемент 6 ИСКЛЮЧАЮЩЕЕ ИЛИ производит сравнение уровней первой и второй половины тактового интервала кодированного сигнала путем сложения по модулю два выходных сигналов триггеров 2 и 3 (фиг, 2 Зе, д), Выходной сигнал элемента 6 ИСКЛЮЧАЮЩЕЕ ИЛИ (фиг. 2, Зж) стробируется в элементе И 8 импульсами сигнала тактовой частоты (фиг, 2, Зб). На выходе элемента 8 совпадения сигнал (фиг. 2, Зз) имеет импульсы высокого...

Номер патента: 1656689

Опубликовано: 15.06.1991

Авторы: Гостев, Егоров, Петров, Типикин

МПК: H03M 13/00, H03M 13/02

Метки: внешней, вычисления, кодирования, кодов, коррекции, ошибок, памяти, помехоустойчивых, синдромов, эвм

...каждая из трех тактов. Содержимое первого формирователя 7 увеличивается на "1" по модулю 1 в момент завершения третьего такта вгруппе (1=1+1),В каждой группе цикла устройство выполняет одни и те же операции над различными компонентами синдрома (таблицыумножения на постоянные коэффициентыпри этом используются разные). В первомтакте каждой группы текущая компонентасиндрома Яц считываетсямз блока 1 оперативной памяти через второй коммутатор 10в первый регистр 4. Во втором такте значение Яц, умноженное на сР, через второй коммутатор 1 О подается на вторыевходы блока 3 суммирования и по окончанию такта суммаМ ц +Оп - 1 - ц запоминается вь+третьем регистре 6. В третьем такте новое+значение компоненты синдрома Яц через второй коммутатор 1...

Номер патента: 1711335

Опубликовано: 07.02.1992

Авторы: Красиков, Маловичко, Ткаченко

МПК: H03M 13/00

Метки: кодов

...т,е, перехода "0"в "ф.Элемент И 4.5 используется какключ для передачи единичного сигналас триггера 5.1 к контрольному выходу11 под действием единичного сигналас входа 8 имеется" наличие "1" навыходе элемента И 4,5 при ошибке вида перехода "О" в "1",Элемент ИЛИ 4.6 используется для объединения выхода элемента ИЛИ-И 3.2 и входа 6, При наличии "1" на выходе элемента ИЛИ 4,6 триггер 5.1устанавливается: в состояние "1".Триггер 5,1 используется для блокирования выхода элемента ИЛИ-И 3,2после подсчета г = г ,количества нулей, До того момента, пока коли 1 чество нулей, подсчитанных блоком2.2 счета, не достигло г триггер5.1 сигналом с выхода элементаИЛИ-И 3,1 переведен в нулевое состояние, единица с выхода триггера5,1 поступает на элемент И...

Номер патента: 1711336

Опубликовано: 07.02.1992

Авторы: Красиков, Ткаченко

МПК: H03M 13/00

Метки: кода, последовательного

...навыход 6 (типа перехода 0-1), когдасчетчик 1 находится в состоянии "5",Элемент 3 запрета для выдачи сиг 40нала ошибки на выход 7 (типа перехода 1-0), тогда счетчик 1 находитсяв состоянии 1и 1При выдаче ошибки этими элементами производится также установка счетчика 1 в исходное состояние черезэлемент ИЛИ 4, кроме этого, в исходное состояние счетчикможно устанавливать с помощью входа 9 установперехода 1-0 получают "00", вычитаяиз состояния счетчика 1 две единицы,эти два нуля установят счетчикв состояние "1" (после прохождениякаждой пары "10" и "01" счетчик 1остается в исходном состсянии "3").При состоянии счетчика 1 - "1" элемент 3 запрета выдает сигнал на выход 7, тип ошибки 1-0 и через элемент ИЛИ 4 устанавливает счетчик 1в исходное...

Номер патента: 1711337

Опубликовано: 07.02.1992

Авторы: Жвания, Зоткин, Зяблов, Коробков, Портной, Шавгулидзе

МПК: H03M 13/00

Метки: блочной, кодек, конструкции, сигнально-кодовой

...информацию о номерах узлов, из которых исходят ребра, соответствующие декодированным сигналам на сечениирешетчатой диаграммы, Декодирование заканчивается, когда Формирователь 17 считывает адрес первого сигнала из блока, содержащего и сигналов.Кодек блочной СКК работает следую" щим образом.Пусть М=Р=2, п=4, Тогда имеется два входа 18, информация с которых кодируется, и два некодированных входа 19, Пусть в качестве кодов в кодерах 4 и б используются коды Рида " Маллера (РМ"коды)(",3,1) и (4,1,4) соответственно. Код (4,3,1) является кодом с проверкой на четность, а код (4 р 1 р 4) - кодом с пов торением, Тогда на вход. СКК каждые Р с поступает 12 информационных бит (фиг.20). После кодирования РМ-кодами Формируется матрица...

Номер патента: 1718385

Опубликовано: 07.03.1992

Авторы: Абелит, Брызгина, Буданов, Когновицкий, Корнилова, Чепиков

МПК: H03M 13/00

Метки: декодирования, кода, рида-соломона

...также и контрольный вход 18, Соответственно информационный 17 и контрольный 18 выходы буферного накопителя3 соединены с блоком сумматоров 6 и блоком 16 ключей. Выход блока сумматора 6 является информационным выходом устройства 21. Выходы блоков сумматоров 4 и 5 соединены соответственно с входами преобразователей 7 и 8 кода. выходы которых подключены к входам сумматора 10, выход которого соединен с входом преобразователя кода 9, выход которого соединен с первым входом сумматора 11, второй вход 404550 55 Таким образом, если это равенство выполняется при отсутствии стираний (й = О),то предлагаемое устройство переходит в режим исправления однократной ошибки.Причем Яо является значением ошибки, а 551место ошибки определяется как а = -...
