Генератор импульсов

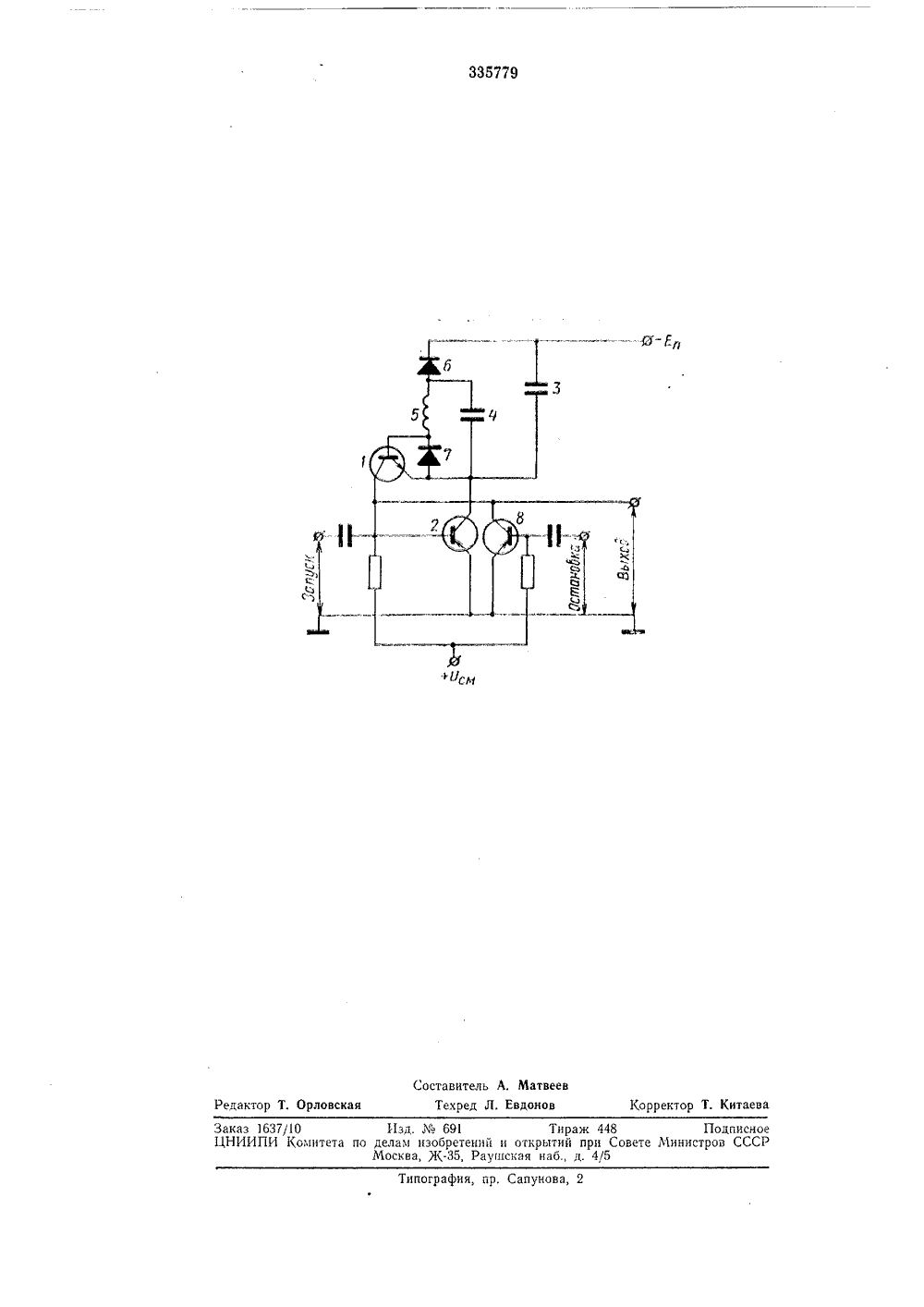

ОПИСАНИЕ ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУСова Советсния Социалистических РеслтбликЗависимое от авт. свидетельстваЗаявлено 16 Ч 1.1970 ( 1459393/26-9)с присоединением заявкиПриоритетОпубликовано 11.1 Ч,1972. Бюллетень1 М, Кл. 3/О Комитет оо аеламзобретеиий и открытийсои Совете Мииистров 621.373.52 (088,8 Дата опубликовани описания 8.Ч 1,1972 Авторизобретения лдык Заявитель ЕНЕРАТОР ИМПУЛЬСОВ вого транзистора соединен с базои второго иколлектором третьего транзистора,Стабильность частоты следования ихспульсов улучшена вследствие автокоммутагцииконденсаторов в колебательном контуре, таккак временная задержки и длительность сигнала формируются только за счет использования пассивных элемеьчтов схемы, а активныеэлементы выполняют роль быстродействующих ключей, возбуждающих переходные процессы в пассивных цепях.Перенос начала отсчета обеспечиваетсятем, что любой импульс запуска может вернуть схему генератора в исходное состояние,5 производя перезаряд конденсаторов контура,Электрическая схема генератора импульсов,приведена на чертеже.Генератор содержит шунтирующпй транзистор 1, например, с проводимостью и-р-гг 20 типа, который эмиттером,соединен с коллектором усилительного транзистора 2 с проводимостью р-гг-р-типа.В коллекторную цепь транзистора 2 включен колебательный контур, состоящий из кон 25 денсаторов 3 и 4, катушки б индуктивностп,коммутирующего диода б и дополнительногодиода 7.П а р а ллельнобаза - эмиттер тр30 рого соединен с Изобретение относится к радиотехьчике и может быть использовано, в частности, в импульсных устройствах различного назначения. Известен генератор импульсов, содержаыии хронирующую цепь, первый транзистор одного типа проводимости, второй и третий транзисторы другого типа,проводимости, подключенные эмиттерами к общей шипе, причем эмиттер первого и коллектор второго транзисторов, соединены вместе и через хронирующую цепь подключены к клемме источника питания.Недостатком известного устройства является невысокая стабильность частоты повторения генерируемых импульсов, а также невозможность переноса начала отсчета ихспульсов при работе генератора,Эти недостатки устранены в предложенном генераторе благодаря тому, что хронирующая цепь содержит две емкостные и одну индуктивную ветви, состоящие соответственно из кояденсатора, конденсатора и диода, включенного в проводящем направлении, к общей точке соединения которых подключен вывод катушки индуктивпости индуктивной ветви, Другой вывод катушки подключен к базе первого транзистора, параллельпо переходу база - эмиттер которого включен диод в проводящем для тока, направлении. коллектор пердиоду 7 подключен переходанзистора 1, коллектор котобазой транзистора 2, Устройство запрета представляет собой транзистор 8 р-л-р-ти)па, подключенный параллельно выходу генератора. Сигнал запрета подается,на базу транзистора 2.При поступлении на вход генератора от)рицательных импульсов запуска открывается транзистор 2 усилительного каскада, и конденсаторы 3 и 4 заряжаются практически до на)пряжения - Е, источника питания, Г 1 о окончании им)пульса запуска транзистор 2 закрывается и в колебательном контуре возникают гармонические колебания, причем в первый )полупериод паправление тока в контуре, совпадает с )проводящим направлением тока для диодов б и 7.Конденсатор 3 разряжается через прямоесопротивление диодов 7 и б и катушку 5, аконденсатор 4 - через прямое сопротивлениедиода 7 и так же катушку 5. Падение на)пряжения на,прямом сопротивлении диода 7удерживает шунтирующий транзистор 1 в закрытом состоянии,Длительность Т первого полупериода определяется выражением:Т= л 1 15 (Сз+ Сгде С, и С, - величина емкости конденсаторов 3 и 4;1 д - величина пндуктивности катушки 5,Во втором полупериоде колебаний, когда направле)ние тока в колебательном контуре изменяется на обратное, закрываются диоды б и 7. Напряжение,на,коллекторе транзистора 2 становится близким к удвоенному з)начения напряжения - Еисточника питания, Конденсатор 3 отключается от колебательного контура, а конденсатор 4 разряжается через базо-эмпттерную цепь шунтирующего транзистора 1 и катушку 5. Во втором полу- периоде колебаний шунтирующпй транзистор 1 открыт, и,на выходе генератора, появляется отрицательный импульс.Этот импульс одновременно, поступает на вход усилительного каскада, открывая транзистор 1, 5 1015 20 25 30 35 40 45 4Схема генератора возвращается в состоя. ние, в котором она находилась после поступления импульса запуска,Генератор оста)навливается (прекращается генерация) в момент,поступлетня импульса остановки на базу транзистора 8. При этом транзистор 8 отырываетдся, шунтируя выход генератора п вход транзистора 2 усилительного каскада и разрывая, таким образом, цепь положительной обратной связи. Длительно)сть импульса остановки должна быть равнаТост = (4 - г Тддед) где Т, - )период следования импульсов генератора,Перенос начала отсчета осуществляется импульсом запуска, так как в момент его посту)пления на вход генератора конденсаторы 3 и 4 вновь зарядятся независимо от состояния, в котором находилась схема генератора. Новая последовательность счетных импульсов будет привязана к вновь )поступившему импульсу запуска.Предмет из о бр ет ен и яГенератор импульсов, содержащий хронирующую цепь, первый тра)нзистор одного типа, второй и третий транзисторы другого типа проводимости, подключенные эмиттерами к общей шинепричем эмиттер первого и коллектор второго транзисторов соединены вмес. те и через хронирующую цепь подключены к клемме источника питания, отличающийся тем, что, с целью повышения стабильности и обеспечения переноса начала отсчета последовательности генерируемых импульсов, хронирующая цепь содержит две емкостные и одну индуктивную ветви, состоящие соответственно из конденсатора, конденсатора и диода, включенного, в проводящем направлении, к общей точке соединения которых подключен вывод катушки индуктивности индуктивной ветвиподключенной другим выводом к базе, первого транзистора, параллельно переходу база - .эмиттер которого включен диод в проводящем для тока направлении, а коллектор первого транзистора соединен ,с базой второго и коллектором третьего транзистора.ипография, пр, Сапунов Заказ 1637/10 Изд.691 Тираж 448ЦНИИПИ Комитета по делам изобретений и открытий при Совете МиМосква, 5 К, Раущская наб., д. 4/5 Подписноестроя СССР
