Параметрический формирователь импульсов колоколообразной формы

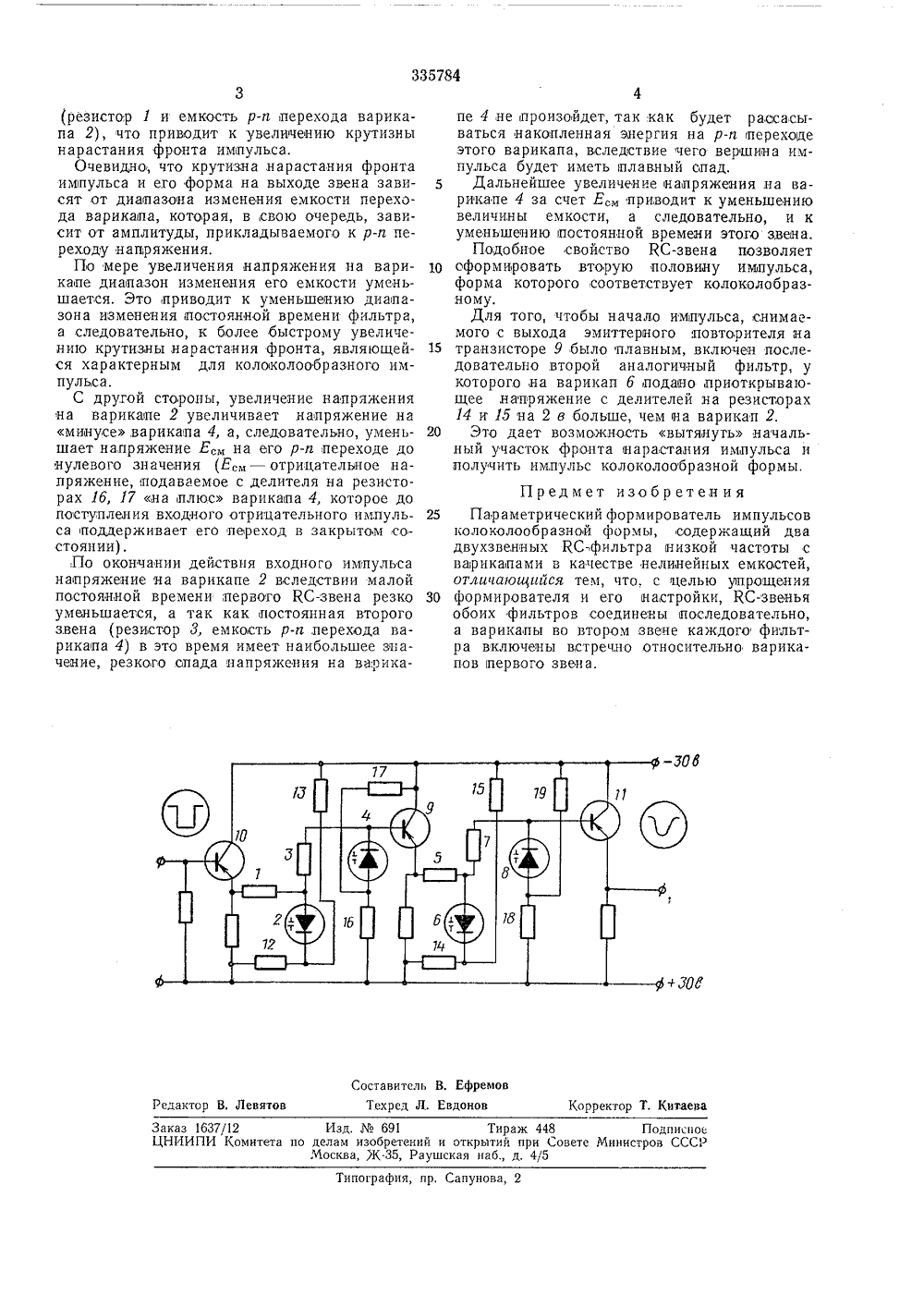

О П И С А Н И Е 335784ИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических РеспубликЗависимое от авт. свидетельства70 ( 1437951/26-9 аявлено 11 М.Кл, Н с присоединением заявкиПриоритетОпубликова Комитет изобретений при Совете ССлам крытий 11 Л 7,1972. Бюллетень1 1.373.43 (088 У нист та опубликования описания 8.И,1972 Авторыизобретения А, В, Симкин и В, Н, Кудрейкозанский радиотехнический институт Заявите РАМЕТРИЧЕСКИЙ ФОРМИРОВАТЕЛЬ ИМ КОЛОКОЛООБРАЗНОЙ ФОРМЫ О 2 щенне стига- низ- нелиельно, ильт- рикаеского азной тр Изобретение относится к области полупроводниковых устройств и может быть использовано для формирования колоколообразных импульсов,при .передаче единичных символов с время и кодо-импульсной модуляцией.Известны формирователи импульсов колоколообразной формы, содержащие многоовенный фильтр с постоянными параметрами, причем каждый из фильтров имеет частотную характеристику в,виде правой, половины гауссовой кривой.Недостатками известных формирователей является большое количество звеньев, необходимых для получения импульсов колоколообразной формысложность их настройки и малая надежность всего устройства. Целью изобретения является упроформирователя и его настройки. Это доется тем, что КС-звенья обоих фильтровкой частоты с нариканами в качественейных емкостей соединены последовата варикапы во втором звене каждого фра включены встречно относительно вапов первого звена.Принципиальная, схема параметричформирователя импульсов колоколообрформы представлена на чертеже.УстроЙство состоит из двух КС-филнизкой частоты,Первый фильтр образован двумя звеньями:резистором 1 и емкостью р-п перехода варикапа 2, резистором 8 и емкостью р-г перехода варикапа 4. Второй фильтр образован резисторохт б и емкостью р-а перехода варикапа б, резистором 7,и емкостьк р-и перехода варикапа 8. Эти фильтры соединены последовательно через согласующий эмиттерный .повторитель, собранный на транзисторе 9, при чем параметры этих фильтров меняются взависимости от амплитуды входного сигнала.В исходном состоянии транзисторы 9 - 11находятся в закрытом состоянии, варикапы 2 и б приоткрыты в прямом направлечии на пряжением смещения от соответствующих делителей на резисторах 12, 18 и на резисторах 14 и 15, а варпкапы 4 и 8 закрыты падением напряжения с делителей на резисторах 1 б, 17 и 18, 19.20 С приходом прямоугольного импульса отрицательной полярности открывается транзистор 10, который закрывает варикап 2 и приоткрывает варикап 4 (прямое смещение этого варикапа определяется амнлитудой 25 входного импульса и величиной напряжения,снимаемого с резисторов 1 б и 17).Запирание варикапа 2 поступающим отрицательным импульсом приводит к уменьшению емкости его р-г перехода, поэтому умень шается и,постоянная времени этого ЙС-звенаКорректор Т, Китаева Редактор В, Левятов Заказ 1637/12 Изд.691 Тираж 448 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж, Раушская наб., д. 4/5 Типография, пр. Сапунова, 2 31 резистор 1 и емкость р-и перехода варикапа 2), что приводит к увеличению крутизны нарастания фронта импульса.Очевидно, что крутизна нарастания фронта импульса и его форма на выходе звена зависят от днаназона изменения емкости перехода варикапа, которая, в свою очередь, зависит от амплитуды, прикладываемого к р-и переходу напряжения.По мере увеличения напряжения на варикапе днаназон изменения его емкости уменьшается. Это,приводит к уменьшению диапазона изменения постоянной времени фильтра, а следовательно, к более быстрому увеличению крутизны. нарастания фронта, являющейся характерным для колоколообразного импульса.С другой стороны, увеличение напряжения на варикапе 2 увеличивает напряжение на минусе варикапа 4, а, следовательно, уменьшает напряжение Е,м на его р-а переходе до нулевого значения (Есм - отрицательное напряжениеподаваемое с делителя на резисторах 1 б, 17 на плюс варикапа 4, которое до поступления входного отрицательного импульса поддерживает его переход в закрытом состоянии) .По окончании действия входного импульса напряжение на варикапе 2 вследствии малой постоянной времени первого КС-звена резко уменьшается, а так как постоянная второго звена (резистор 3, емкость р-и,перехода варикапа 4) в это время имеет наибольшее значение, резкого спада напряжения на варикапе 4,не произойдет, так как будет рассасываться накопленная энергия на р-и переходеэтого варикапа, вследствие чего вершина импульса будет иметь плавный спад.5 Дальнейшее увеличение напряжения на варикапе 4 за счет Е,м приводит к уменьшениювеличины емкости, а следовательно, и куменьшению постоянной времени этого звена.Подобное свойство КС-звена позволяет10 оформировать вторую половину импульса,форма которого соответствует колоколобразному,Для того, чтобы начало импульса, снимаемого с выхода эмиттерного;повторителя на15 транзисторе 9,было плавным, включен последовательно,второй аналогичный фильтр, укоторого на варикап б подано,приоткрывающее напряжение с делителей на резисторах14 и 15 на 2 в больше, чем на варикап 2.20 Это дает возможность вытянуть начальный участок фронта нарастания импульса иполучить импульс колоколообразной формы. Предмет изобретения25 Параметрический формирователь импульсовколоколообразной формы, содержащий два двухзвенных КС-,фильтра низкой частоты с нариканами в качестве нелинейных емкостей, отличающийся тем, что, с целью упрощения 30 формирователя и его настройки, КС-звеньяобоих фильтров соединены носледовательно, а варикапы во втором звене каждого фильтра включены встречно относительно варикапов первого звена.
