Генератор импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 127294
Автор: Хрущева
Текст

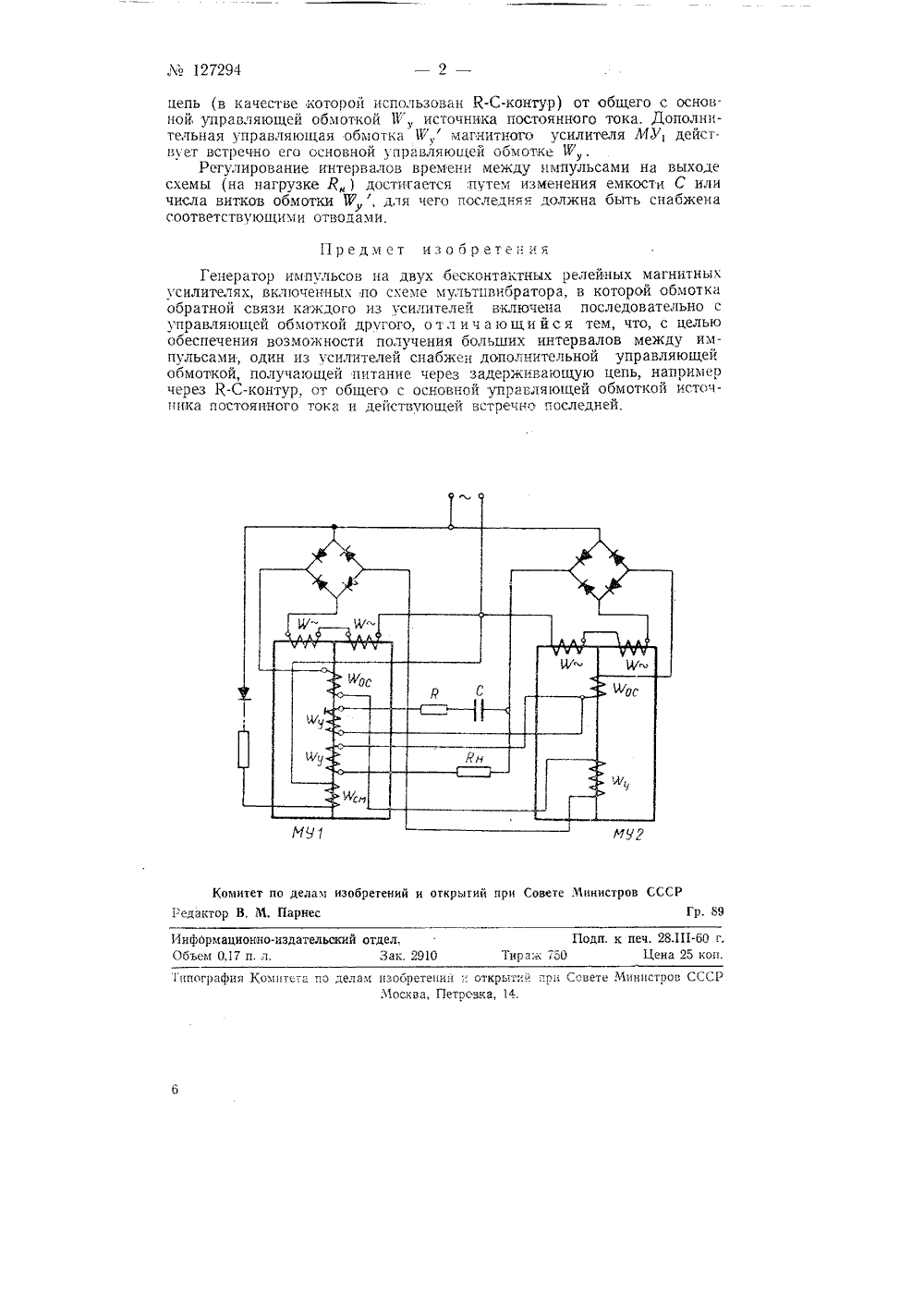

Класс 21 а 4, 13 М 127294 СССР ОПИСАНИЕ ИЗОБРЕТЕНИ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ, Хрущева ГЕНЕРАТОР ИМПУЛЪСОВ аявлено 3 августа 1957 г. за634251,124 в Кок открытий прн Совете Мнцист Опубликовано в Бюллетене изобретензобретений 1 тст по зеламров СССРй7 за 1960 Во многих схемах автоматического управления в качестве задающего элемента находят широкое распространение различные датчики- генераторы электрических импульсов, в частности бескоцтактные, обеспечивающие повышенную надежность работы и возможность применения во взрывоопасных помещениях,Предлагаемый бесконтактный генератор импульсов относится и известному типу генераторов, выполненных на двух бесконтактных релейных магнитных усилителях, включенных по схеме мультивибратора, в которой обмотка обратной связи каждого из усилителей включена по. следовательно с управляющей обмоткой другого,Особенность генератора, составляющего предмет изобретения, заключается в том, что один цз указанных усилителей снабжен дополнительной управляющей обмоткой, получающей питание через задержи. ваюшую цепь, например через К-С-контур, от общего с основной уп; равляющей обмоткой источника постоянного тока ц действующей встречно последней,Этим обеспечивается возможность получения больших ццтервалоз между импульсами.На чертеже изооражена принципиальная схема;1 редлагаемого устройства.Генератор выполнена двух релейных магнитных усилителях Л 1 У и МУь включенных по схеме мультивибратора и имеющих каждый, обмотку переменного така Ф, управляющую обмотку 1 Г и обмотку обратной связи Р , Обмотка обратной связи Чкаждого из магнитных усилителей включена последовательно с управляющей обмоткой 1 Г другого усилителя,Магнитный усилитель МУь работающий в качестве реле времени, снабжен, кроме того, обмоткой сме 1 цсния 1 Г, и дополнительной управляющей обмоткой 11, получающей питание через задержцва 1 о 1 цуюМ 127294 Предмет изоорете:.ия Генератор импульсов на двух бесконтактных релейных магнитных усилителях, включенных по схеме мультпвибратора, в которой обмотка обратной связи каждого из усилителей включена последовательно с управляющей обмоткой другого, отличающийся тем, что, с целью обеспечения возможности получения больших интервалов между импульсами, один из усилителей снабжен дополнительной управляющей обмоткой, получающей питание через задерживающую цепь, например через К-С-контур, от общего с основной управляющей обмоткой йсточцика постоянного тока и действчошей встречно последней. Комитет по делам изобретений и открытий при Совете Министров СССР 1-едактор В, М. Парнес Гр. 89Подп. к печ, 28.111-60 г,Тирагк 750 Цена 25 кон. ИнфОрмационно-издательский отдел.Объем 0,17 п, л. Зак, 2910 Типография Комитета по делам изобретении:.: открытий яри Совете Министров СССР Москва, Петровка, 14.цепь (в качестве которой использован Н,-С-контур) от общего с основной, управляющей обмоткой 1 Г, источника постоянного тока. Дополнительная управляющая обмотка К,. магнитного усилителя МУ, действует встречно его основной управляющей обмотке К .Регулирование интервалов времени между импульсами на выходе схемы (на нагрузке Р) доститается;путем изменения емкости С или числа витков обмотки В , для чего последняя должна быть снабжена соответствующими отводами,
