Багацкий

Номер патента: 1679478

Опубликовано: 23.09.1991

Авторы: Багацкий, Бармин, Скляр

МПК: G06F 1/02

Метки: генератор, функций

...устройство 5,При необходимости сформировать паузу между сигналами после занесения очередной пары координат необходимо указатькоординаты Х = и, У = 0 точки, с которой15 будет формироваться нулевой уровень сигнала на выходе генератора, при этом длительность паузы т = К - и (см, фиг,4 б),После занесения координат сигналапроизвольной формы по обнаружению фак 20 та нажатия клавиши "Пуск" на клавиатуреблока 14, блок 11 обработки данных заноситв старший разряд интерфейса 15 разрешающий сигнал, и счетчик 2 адреса начинаетперебор адресов с нулевого адреса до К-го25 адреса, которые через вторые входы мультиплексора 3 поступают на адресные входывторого оперативного запоминающего устройства 5,При пересылке массивов У-в во второе30 оперативное...

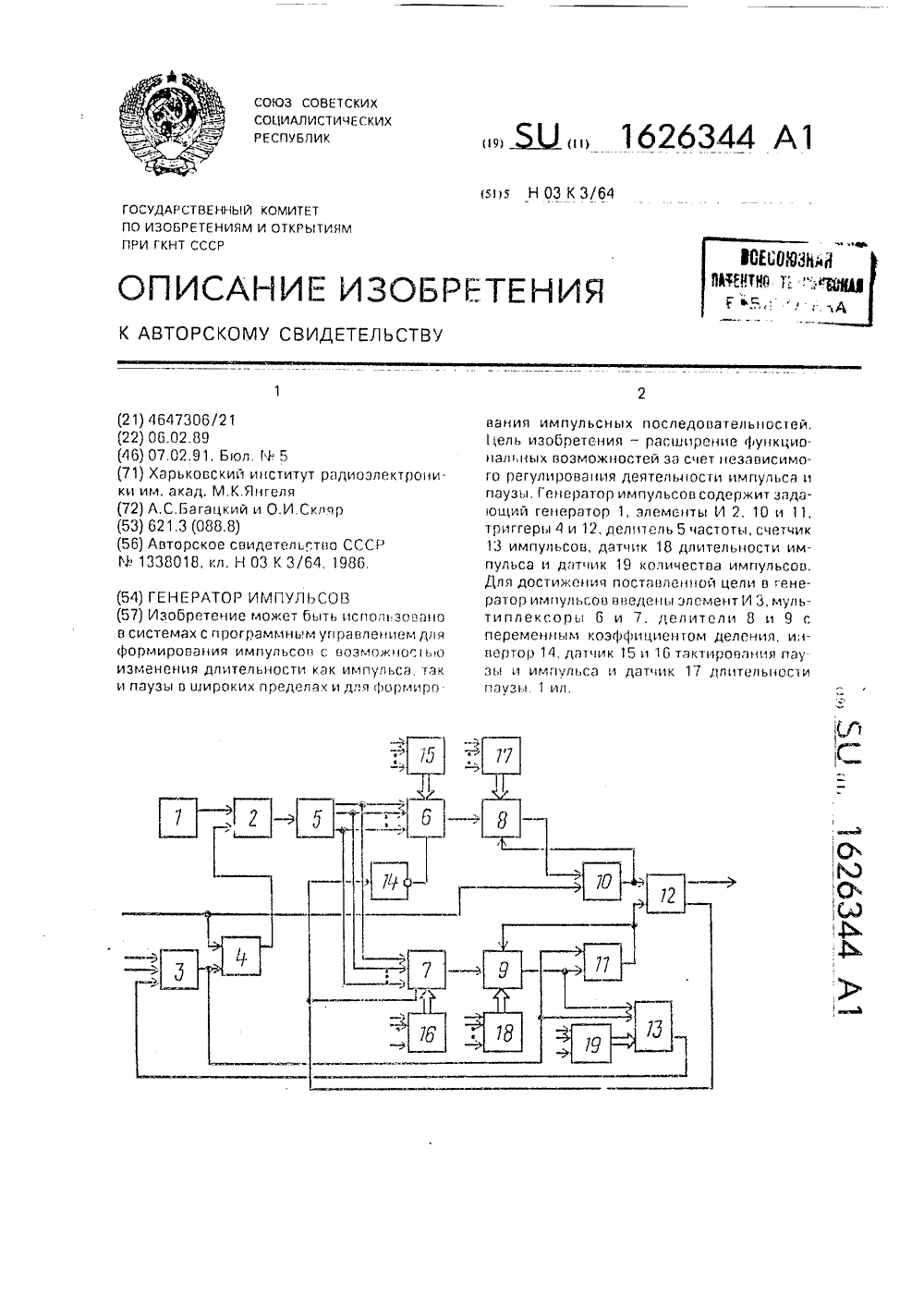

Номер патента: 1626344

Опубликовано: 07.02.1991

Авторы: Багацкий, Скляр

МПК: H03K 3/64

Метки: генератор, импульсов

...входах которых установлены коды частот тактирования паузы и импульса соответственно, Выбранная мультиплексором соответствующая частота поступает на счетный вход ДПКД 9, на информационных входах которого установлен код длительности импульса, т,е. код, определяющий время удержания на выходе триггера 12 единичного уровня. По окончании счетд нл выходе ДП КД 9 формируется импул ьс низ кого уровня, поступающий нд счетный выхо 1 вычдющего счетчика 13, уменьшая его значение на единицу, и через первый вход элемента И 11 на установочный вход ДГ 1 КД 9, л акже на второй вход триггера 12 Этот импульс заносит в ДПКД 9 код длительнгсти имульса, подготавливая ДПКД 9 для ддльнеишей работы, одновременно на прямом выходе триггера 12 формируется...

Номер патента: 1524035

Опубликовано: 23.11.1989

Авторы: Багацкий, Бармин, Скляр

МПК: G06F 1/02

Метки: генератор, цифровой

...сигнала, но второй регистр 9 заносится код числа ш, числе гп точка конца периода при формировании сигнала.Цифровой генератор работает сле - дующим об ра з ом .От кнопочного переключателя 11 через второй вход элемента И 8 на вход 40записи информации счетчика 3 адреса поступает сигнал, по которому код числа 1 записывается в счетчик 3 ад -реса, При поступлении тактовых импульсов с выхода генератора 1 через 45 делитель 2 частоты на счетный нхсдсчетчика 3 адреса счетчик 3 адреса нач гнает счет от числа к, сигналы свыхода счетчика 3 адреса поступают наадресные входы блока 4 и через ГЛП 5 и усилитель 6 постоянного тока на выходе генератора формируется аналоговый сигнал записанной в блок , Ьормы, но период его начинается не с нуля, а с Е-го...

Номер патента: 1509996

Опубликовано: 23.09.1989

Авторы: Багацкий, Леонец, Ломакин, Мотрук

МПК: G11B 7/08

Метки: воспроизведения, информации

...линза 5преобразует пучок е в сходящийся пучок лучей, который Фокусируется дополнительной Фокусирующей линзойв точке о 11, отстоящей на растояниис 1 от отражающего покрытия с .В соответствии с правилом редукции расстояние с, равнопРЮ= 2 й 1п,Р,где и - показатель преломления1подложки носителя информации;и - показатель преломлениягплоскопараллельной пластинки, образованной оптически- ми клиньями 11 и 12;Р - Фокусное расстояние фокусиРующей линзы 5;Р - Фокусное расстояние дополнительной Фокусирующей линзы 10,Отраженный от отражающего покрытия 8 пучок й исходит из мнимого источника оф, который расположен на расстоянии о 1 от отражающего покрытия. Дополнительная фокусирующая линза 10 преобразует пучок й в сходящийся пучок, часть которого...

Номер патента: 1501214

Опубликовано: 15.08.1989

Авторы: Багацкий, Будыко, Куцов, Петренко

МПК: H02J 9/06

Метки: резервного, электропитания

...1 - диод 13 - резистор 14. Прямое падение напряжения на диодах 3 и 13 обеспечивает надежное и термостабильное запирание транзистора 1 О, при этом обмотка реле 11 обесточена, а его замыкающий контакт 15 разомкнут.При снижении выходного напряжения основного источника питания 1, е учетом прямого падения напряжения на диоде 3, ниже минимально допустимого уровня на нагрузке 2 переход эмиттер - база транзистора 5 получает прямое смещение, и транзистор 5 открывается, стабилизируя напряжение на нагрузке 2, При этом электропитание осуществляется уже от ре" эервного источника питания 4, так как напряжение на катоде диода 3 становится больше напряжения на его аноде, и диод 3 закрывается. Закрытый диод 3 обеспечивает прямое смещение перехода...

Номер патента: 557718

Опубликовано: 30.06.1989

Автор: Багацкий

МПК: H03M 1/12

Метки: сигнала, указатель, цифровой, экстремумов

...к входу дополнительного триггера 4, С единичных 40выходов триггеров 3 и 4 снимаетсякод признака экстремумов сигнала, Выход генератора 5 связан с входом блока 2. Дополнительный выход б блока 2подсоединен к входу триггера 4. Выход 7 блока 2 связан с входом триггера 3. На вход блока 2, а также наустановочные входы триггеров 3 и 4поступает сигнал "Сброс". На входН Нблока 2 подается также. сигнал ПускНа выходе 8 блока 2 появляется сигналвыдачи кода, после появления которого в ЦВМ считывается код входногосигнала У и код признака экстремума.Цифровой указатель экстремумов 155сигнала работает следующим образом.После поступления на вход блока, 2памяти первого сигнала "Пуск" значение знаков приращения, хранящееся в триггере 3, по...

Номер патента: 972949

Опубликовано: 15.06.1989

Автор: Багацкий

МПК: G05B 13/02

Метки: поиска, сигнала, экстремумов

...к входам второго и третьего дешифраторов 11.2 и 11.3, к управляющему входу 21 разрешения выдачи кода блока 2 памяти. Пятый выход распределителя 13 тактовых импульсов соединен с входом блока 16 изменения режима работы. Выход генератора 14 тактовых импульсов подключен к первому входу распределителя 13 тактовых импульсов и к входу блока 16 .изменения режима работыУстановочныйвход триггера 12 управления ключами соединен с установочным выходом блока 16, первый управляющий выход которого соединен с вторым дешифратором 11.2,а второй управляющий выход сое.динен с соответствующим входом распределителя 13. Выход пусковых импульсов блока 16 соединен со счетным входом счетчика 15 пусковых импульсов, первый выход которого подсоединен к входу...

Номер патента: 1048573

Опубликовано: 15.10.1983

Автор: Багацкий

МПК: H03K 13/17

Метки: аналого-цифровой

...в ток 3с помощью токоэадающего резистора 2. Ток 3 х, соответствующий35 3 10 Й 857входному сигналу О, поступает навход промежуточного измерительногопреобразователя 3, выход которогоявляется выходом генератора тока 3.с высоким выходным сопротивлением.В нацальном состоянии сигналы напервых выходных цифровых шинах блока9 управления, подключенных к цифровым входам цифроаналогового преобразователя 5 таковы, что его выходной ток Эцс,равен нулю. Равен нулюток на выходе коммутируемого источ-ника 11 тока, Резистор нагрузки 6таков, цто разностный ток, равныйили больший по величине, чем квантмладшего разряда, создает падениенапряжения большее, чем уровни ограничения ограничителя 7 О.и Оо,показанные на фиг. 2.Временная диаграмма работы...

Номер патента: 930575

Опубликовано: 23.05.1982

Авторы: Багацкий, Бармин, Ноткин, Смеляков

МПК: H03B 19/10

Метки: умножитель, цифровой, частоты

...2 а)начинают поступать в делитель частоты7 и регистры 14 и 15 (фиг, 2 г ифиг, 2 д). При поступлении первого выходного импульса с делителя частоты7 (Фиг, 2 ж) на вход блока 2 управления, последний вырабатывает сигналЧК (фиг. 2 в), по которому вентиль5 закрывается. Таким образом, в регистре памяти 15 зафиксировано числоКА (Фиг. 2 д). Следующим импульсомЧР блока 2 управления (Фиг, 2 в)содержимое регистра памяти 15 черезсхему переноса 12 поступает в сумматор 21 и цифровое устройство деления24. За время периода Т 1, = 1/Г х импульсы с частотой 10 поступают непрерывно как в делитель частоты 7, таки в регистр памяти 14, но с каждымвыходным импульсом делителя частоты7 показания регистра памяти 4 сбрасываются в нуль, В итоге, к концупериода Т в...

Номер патента: 869023

Опубликовано: 30.09.1981

Автор: Багацкий

МПК: H03K 13/17

Метки: аналого-цифровой

...ограничительном диоде).На втором такте со второго выхода блока 4 управления на управляющий вход соответствующего разрядного токового ключа 9 поступает такой цифровой сигнал, который подключает к суммирующему узлу выход соответствующегоразрядного источника 8 тока. Еслипервый разрядный источник тока остается подключенным ксуммирующему узлу, то к нему протекает сумма токов от первого и второго разрядных источников 8 токов, а также ток, зависящий от входного сигнала Бх и протекающий с выхода промежуточного измерительного преобразователя 5. Если входной сигнал х таков, что зависящийот него ток с выхода промежуточного измерительного преобразователя 5 больше чем противоположная по знаку сумма выходных токов первых двух разрядных источников 8...

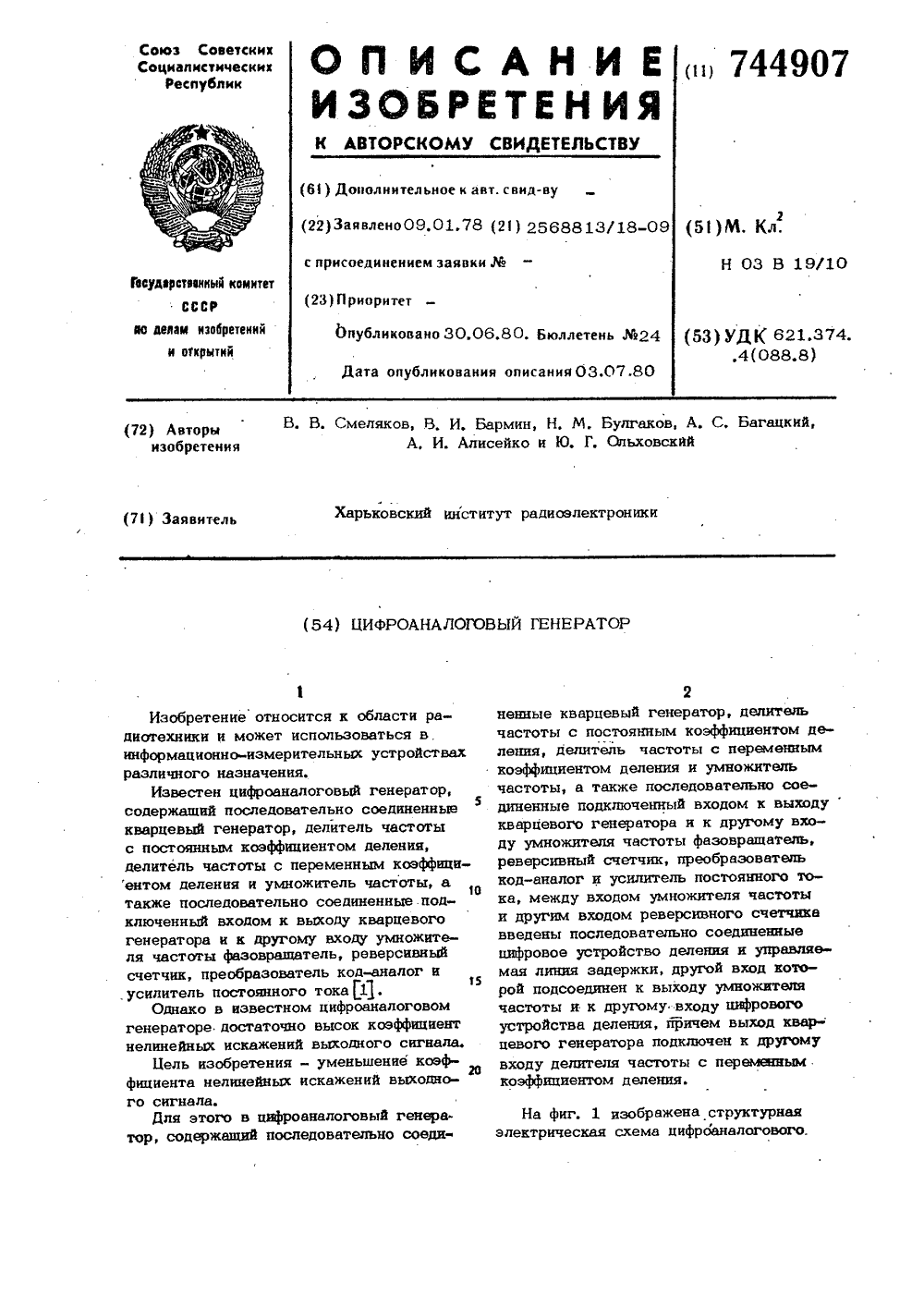

Номер патента: 744907

Опубликовано: 30.06.1980

Авторы: Алисейко, Багацкий, Бармин, Булгаков, Ольховский, Смеляков

МПК: H03B 19/10

Метки: генератор, цифро-аналоговый

...деления которого устанавливаетсяравным К . Второй импульс с делителя 20частоты 2 закрывает доступ импульсамчастоты 1 в делитель частоты 3. Такимобразом, в делителе частоты 3 осуществлено деление числа импульсов М частотой о, поступивших на вход делителя 3, 25на К, Остаток д о от деления М на кзаписанный в делителе частоты 3, а также величина К переносятся в регистрыцифрового устройства деления 5. Первыйимпульс с выхода умножителя частоты 4(фиг, 2 в) без задержки поступает на реверсивный счетчик 7, код с последнегопоступает на преобразователь код-аналог8, после чего сигнал усиливается, и навыходе устройства получаем первую ступень выходного сигнала (фиг,2 г) Одновременно первый импульс с выходаумножителя частоты 4, поступая на...

Номер патента: 734867

Опубликовано: 15.05.1980

Авторы: Алисейко, Багацкий, Бармин, Булгаков, Ольховский, Смеляков

МПК: H03B 19/10

Метки: умножитель, цифровой, частоты

...5 закрывается. Таким образом в регистре 15 памяти зафиксировано число К. Следующим, импульсом Че блока управления 2 (фиг. 26) содержимое регистра 15 памяти переносится в сумматор 19 и регистр 22 памяти цифрового устройства деления.За время первого периода Тп импульсы с частотой 14 поступают непрерывно как в делитель 7 частоты так и в регистр 14 памяти, но с каждым выходным импульсом делителя 7 частоты показания регистра 14 памяти сбрасываются в нуль. В итоге к концу первого периода в нем будет зафиксировано число Ьп (фиг, 2 д), накопленное за промежуток времени от момента последнего выходного импульса делителя 7 частоты до конца первого периода Тц . То же самое число 1 п будет зафиксировано и в делителе 7 частоты. В регистр 13...

Номер патента: 722783

Опубликовано: 25.03.1980

Авторы: Амброжевич, Багацкий, Корниенко, Шестаковский

МПК: B22F 3/00

Метки: засыпки, порошка, пресс-форму

...нижнее основание шкива при переводе воронки из рабочего в нерабочее(исходное) положение, что повышает надежность работы устройства.. На фиг, 1 изображено устройство длязаполнения пресс-формы металлическимпорошком; на фиг. 2 - крепление лопаток.Устройство включает воронку 1 с загрузочными отверстиями 2, расположенны.ми нв цилиндрической части воронки в55зоне ее сопряжения с конусным рассеквтелом 3. Шкив 4 привода (на чертеже непоказан) воронки установлен в корпусеподшипника 5 и соединен с воронкой посредством шлицевого соединения. Нижнееоснование шкива 4 выполнено параллельным образующей конусного рассекателя3, Конусный рассекатель 3 соединен соснованием воронки 1 с помощью болтов6, на которые насажены пружины. На конусном рассекателе 3...

Номер патента: 718305

Опубликовано: 29.02.1980

Авторы: Багацкий, Городовой, Савенко

МПК: B60K 15/02

Метки: бак, средства, топливный, транспортного

...трубки, один конец каждой из которых выведен в полость бака, а другой - расположен с зазором относительно упомянутых перегородок.На фиг. 1 изображен топливный бак, продольный разрез; на фиг. 2 - разрез А - А на фиг. 1; на фиг, 3 - бак, частично заполненный топливом при крене транспортного средства, продольный разрез. Топливный бак содержит устройство, замкнутый кор разован поперечными перег соединенными между собой кой 3, в которой смонтиро трубка 4.В полости 5 корпуса успо тройства расположена т трубка 6, один конец котор трубопроводом, ведущим к718305 Составитель Н. ПуголовкинаТехред А. Камышникова Корректор Е, Хмелева актор Т. Горяче Изд.152 77 Подписио каз 2906/10 пография, пр. Сапунова, 2 Полость 5 корпуса сообщена с полостью7...

Номер патента: 638814

Опубликовано: 25.12.1978

Авторы: Багацкий, Лаушкин

МПК: F25D 3/10

Метки: низких, температур

...достигается тем, что на внутреннюю поверхность трубопровода откачки нанесен слой легкоплавкого металла или сплава.В качестве наплавленного материала целесообразно ислользовать оловянносвинцо. вце прилои или индий.На чертеже показано лр мое устройство.Устройство состоит из теллоизолирован. ной емкости 1 для жидкого гелия, соедин и. ной посредством труболроводз откачки 2 с откачной системой, На участке АЬ внут. ренней поверхности трубопровода откачки 2 наплавлен слой 3 легколладко металла(например, индия) или сплава. Поверхность наплавлеиного слоя не содержит микротрещин и по гладкости близка к поверхности стекла.Работает устройство следующим образом. 9 Теплоизолированная емкость 1 заполняется жидким гелием.4, досле чего...

Номер патента: 634306

Опубликовано: 25.11.1978

Автор: Багацкий

МПК: G06G 7/52

Метки: кривых, параметров, симметричных, спектральных

...входу блока управления 3,Предлагаемое устройство работаетследуюшим образом,В исходном состоянии триггер 5 находится в нулевом состоянии, ключ 9разомкнут, На аналоговый вход компаратора 1 аналогг цифрового преобразователяпоступает входной аналоговый сигнал Вха на второй аналоговый вход компаратора1 с выхода цифроаналогового преобразователя 2 поступает. соответствующий значению входного аналогового сигнала 0 Ханалоговый сигнал Пр, Цифровой входцифроаналогового преобразователя 2 соединен с цифровым выходом блока управления 3, на котором поддерживается цифровой коп, соответствующий аналоговомусигналуО и, следовательно, аналоговомусигналу Ц Х, Этот же цифровой выходблока управления 3 подключен к цифровому входу блока 4, В момент...

Номер патента: 554456

Опубликовано: 15.04.1977

Авторы: Багацкий, Манжелий, Минчина

МПК: F25J 1/00

Метки: криостате, низких, температур

...ца внутрен.юю поверхность трубопровода откачки пара гелия, которые проводят ца о.".ном и том же криостате, Для тепловой экра-. - нировки рабочей гелиевой ванны используется вспомогательная гелиевая ванна. Зтцм обесп.- 15 чивается практически постоянный сумма 1 оцьштецлаттодвод к рабочей гелиевоц ванне, В обоих сериях опытов гелий откачивается форвакуумным насосом ВНМГ н размеры трубопровода откачки пара гелия остаются неизмененными, Внутренний диаметр труб яровода откачки пара гелия из рабочей ванны в низко- температурной части составляет 0,57 см, Температура вспомогательной гелиевой ванны во время откачки гелия из рабочсй ванны под.- держивается равной 4,2 К.В случаях, когда водород вымораживается на внутренних стенках трубопровода...

Номер патента: 545078

Опубликовано: 30.01.1977

Авторы: Багацкий, Романов

МПК: H03K 13/17

Метки: аналого-цифровое, кривых, параметров, спектральных

...5, 6 соединены с входом аналого-цифрового преобразователя 1, выход ключа 6 подключен к первому входу нуль-органа 9, второй ход которого через делитель 8 и аналоговое запоминающее устройство 7 соединен с выходом ключа 5, а выход нуль-органа 9 подключен к первому входу триггера экстремума 3, второй вход которого соединен с выходом указателя экстремума 2, а выход соединен с управляющими входами ключей 4, 5, 6, генератор импульсов 10 через ключ 4 подключен к входу счетчика 11.Устройство работает следующим образом.Б исходном состоянии триггер экстремума 3 находится в нулевом состоянии, ключи 4, 5, 6 разомкнуты. На вход аналого-цифрового преобразователя 1 поступает входной сигнал. С выхода аналого-цифрового преобразователя 1 снимается цифровой...
