Свистов

Номер патента: 778399

Опубликовано: 20.03.2001

Авторы: Антипов, Дмитриенко, Зацепин, Поляков, Пономарев, Свистов, Эскин

МПК: F16F 7/00

Метки: демпфирующее

Демпфирующее устройство, содержащее корпус, вибратор и пакет гофрированных пластин, установленный между корпусом и вибратором, отличающееся тем, что, с целью повышения эффективности гашения вибраций, устройство снабжено дополнительным пакетом гофрированных пластин, установленным на вибраторе, и промежуточным кольцом, внутренний диаметр которого больше наружного диаметра вибратора, а ширина меньше ширины последнего и взаимодействует с основным пакетом гофрированных пластин, а зазоры между корпусом и пакетами выбраны из условиягде Amax - максимальная рабочая амплитуда вибраций ротора в опоре;

Номер патента: 1653689

Опубликовано: 07.06.1991

Автор: Свистов

МПК: A01N 25/00

Метки: репеллент

...в рав площади. Результаты э ставлены в таблице.Препарат активен рецов, мошек. В качест ламид никотиновой ки виде 25;-ного растворНа основании пол как следует из таблиц преимущества предлаг ключаются в более вы ном репеллентном эфф диэтилтолуамидом. Кр явлено побочных эфф при применении диэти кислоты,Формула изобретения Применение диэтиламида никоти вой кислоты в качестве репеллента. Изобретение относится к средству борьбы с кровососущими насекомыми,Известный репеллент-диэтилтолуамид обладает кожно-раздражающим действием, вызывает энцефалопатии, раздражает слизистую оболочку глаз.Целью изобретения является уменьшение токсичности и удлинение срока действия препарата.С этой целью применено вещество, которое ранее использовалось в качестве...

Номер патента: 1449787

Опубликовано: 07.01.1989

Авторы: Михайлов, Нефедов, Никулин, Пономарев, Свистов, Сергеев, Смирнов

МПК: F24J 2/38, G01J 1/42

Метки: гелиостатом, датчик, одноканальный, системы, слежения

...и имеют угол зрения в неуправляемом (азимутальном) канале 45 и угол захвата в канале управле йия (зенитальный канал) 23,5Подканалы центральных зон 3 слу" Фат для точно 1 о наведения гелиостата на Солнце и имеют угол зрения в нео управляемом канале также 45 и угол 50 ;захвата (паленга) в канале управления 1,5Ряд 5 упоров 4 средней центральной эоны служит ппя включения электропитания подканалов слежения цент ральных зон и имеет угол зрения поВНИИПИ Заказ 6951/38 р азимуту 45 и угол захвата по зени- ту 4.Между диаграммами направленности рупоров 4 периферийных зон имеется провал, составляющий 3 по каналу управления (зенитальный канал), В каждом ряду 5 установлено по три рупора 4. Одноканальный датчик слежения для системы управления...

Номер патента: 1438789

Опубликовано: 23.11.1988

Авторы: Свистов, Яворский

МПК: A61K 31/10, A61P 9/06

Метки: лечения, нарушений, ритма, сердечного

...Осложнений и побочных реакций не отмечено, В дальнейшем течение инфаркта без осложнений,Освоил Физическую нагрузку в видеподъема на 3 этаж и ходьбы до 3000 м.Для дальнейшего лечения переведен вреабилитацианное отделение на 28дней.П р и м е р 3. Больной К 74 года, поступил в стационар с жалобамина участившееся колюще-сжимающие боли в сердце, частые приступы сердцебиений, одьппку, стеки нижних конечностей. Около 15 лет отмечает аритмию, по поводу чего амбулаторно принимал различные антиаритмические препараты, Последние три дня самостоятельно купировать аритмцю не удалось,Бригадой скорой помощи доставлен встационар в связи с некупирующимсяпароксизмом аритмии и развитием острой левожелудачкавой недостаточности(сердечная астма) на...

Номер патента: 1406709

Опубликовано: 30.06.1988

Авторы: Коршунова, Нефедов, Никулин, Свистов, Федосеев

МПК: H03B 19/00

Метки: утроитель, частоты

...копланарными, а холостой контур 7 - в виде разомкнутого полоскового отрезка длиной Я /8 на частоте входного колебания.25Утроитель частоты работает следующим образом.Напряжение входной частоты через первый отрезок 2 возбуждает полуволновый резонатор, образованный вторым отрезком 3. Диоды 6 генерируют спектр частот, кратных 30 входной, так что на длине второго отрезка 3 устанавливаются стоячие волны, при этом в центре второго отрезка 3 имеют место пучности стоячих волн четных и узлы нечетных гармоник. Амплитудное распределение сг 1 ектра задается цепью 8. Третий отрезок 4 имеет З 5 длину, равную половине длины волны выходного колебания и за счет лицевой связи сильно нагрукает второй отрезок 3 по тре. тьей гармонике входного...

Номер патента: 1238195

Опубликовано: 15.06.1986

Авторы: Говорушкин, Нефедов, Свистов

МПК: H03B 19/14

Метки: удвоитель, частоты

...СССР по делам изобретений и открытий 113035, Москва, Ж,. Раушскйя наб., д. 4/5Производственно-полиграфическое предприятие, г.ужгород, ул.Проектная, 4 Изобретение относится к радиоэлектронике и может испапьзоваться для возбуждения СВЧ-колебаний с умножением частоты.Цель изобретения - повышение коэффициента преобразования.На чертеже представлена электрическая принципиальная схема удвоителя частоты,Удвоитель частоты содержит первый О отрезок 1 полосковой линии, умножительные диоды 2, включенные парадлельно первому отрезку 1 на одинаковом расстоянии от его концов, второй и третий отрезки 3 и 4 полосковой 5 линии, цепь 5 смещения.Удвоитель работает следующим образом.К одному концу третьего отрезка 4 от внешнего генератора подводится 20...

Номер патента: 1229946

Опубликовано: 07.05.1986

Авторы: Говорушкин, Нефедов, Никулин, Свистов

МПК: H03B 19/14

Метки: утроитель, частоты

...второго и треЬв, при этом вход выще-фильтрующей цепиугим концам первого,ьего отрезков полоскоСоставитель В. ШкаликовТехред И.Ходанич Корректор Л. Патай Редактор Г. Волкова Заказ 2459/58 Тираж 816 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4 12Изобретение относится к радиоэлектронике и может быть использованодля умножения частоты СВЧ-колебаний.Цель изобретения - повышение мощности и КПЦ при упрощении настройки.На чертеже показана электрическаяпгинципиальная схема утроителя частоты.Утроитель частоты содержит первый 1, второй 2 и третий 3 отрезкиполосковой линии, входную 4 и...

Номер патента: 1008881

Опубликовано: 30.03.1983

Авторы: Никулин, Свистов

МПК: H03B 19/00

Метки: диодный, умножитель, частоты

...источника питания, вследствие чего устройство также имеет низкий коэффициент полезного действия.Цель изобретения - повышение коэффициента полезного действия.Для достижения поставленной цели в диодный умножнтель частоты, содержащий последовательно соединенные задающий генератор, входной фильтр, диод, выходной фильтр и нагрузку, а также источник питания, выход которого через заграждающий фильтр подключен к точке соединения диода и З 5 выходного фильтра, дополнительно введены и последовательно включены между выходом источника питания и шиной питания задающего генератора, преобразователь постоянного напря жения в переменное, согласующий трансформатор выпрямитель и сглаживающий фильтр.На чертеже представлена структур" ная...

Номер патента: 874633

Опубликовано: 23.10.1981

Авторы: Бурчуладзе, Немец, Свистов, Туркин

МПК: C01G 21/00

Метки: воде, свинца

...4/5 Филиал ППП "Патент",г. Ужгород, ул. Проектная, 4 корпусом прибора осуществляется заземление капли и снятие с нее заряда.Через датчики к холодильной камере, подключаются самописец, регистрирующий процесс фазового перехода и заряжения капли, и регистратор, Фиксирующий изменения температуры воздуха в камереОдновременно Фиксируется продолжительность замерзания капли по фотокалориметрическому рассеянию света, которое измеряется с помощью выделения определенного интервалаизлучения на фотоэлектрический регистратор (ФЭУ). По отношению этих двух измеренных величин (электрометрической и Фотокалориметрической) и заранее заданным концентрациям 15 строится градуировочный график, по которому затем определяется содержание свинца в пробе.П р и м е...

Номер патента: 873051

Опубликовано: 15.10.1981

Авторы: Виноградов, Дубровин, Касаткин, Подсветов, Свешников, Свистов, Туркин

МПК: G01N 21/31

Метки: анализатор, атомно-абсорбционный

...следующим образом. Излучение источника 1 света формируется объективом 2 в параллельном пучке. Резонансная линия анализируемого элемента выделяется фильтром 4 в комбинации с диэлектрическими зеркалами 7 и 8. Излучение резонансной линии, многократно проходя через пог.- лощающую кювету, содержащую пары (аэроэоль) анализируемого элемента, испытывает поглощение, которое определяется схемой О регистрации. При этом рабочий сигнал сравнивается с непоглощенным излучением, для чего в кювету введен канал сравнения, в котором свет испытывает однократное прохождение. Поглощение при однократном прохождении весьма мало ввиду небольшой длины кюветы. Световые пучки в рабочем канале и в канале сравнения вьщелены диафрагмами 5 и 6 так, что...

Номер патента: 853769

Опубликовано: 07.08.1981

Авторы: Нефедов, Свистов

МПК: H03B 19/10

Метки: удвоитель, частоты

...11,12, конденсаторы источников опорных напряжений 13,14, дополнительный отвод 15, резисторыисточников опорных напряжений 16,17. иУдвоитель частоты работает следующим образом.Синусоидальные колебания от источника входного сигнала 1 через дополнительный отвод 15 поступает во входной параллельный 1.С-контур и за счет:индуктивной связи - в выходной параллельный 1.С-контур, в которых осуществляется сдвиг фаэ колебаний, поступающих на диоды 6 в . 9 на 90 друг 20относительно друга, Опорные напряжения на диодах 6 - 9 создаются относительно источника опорных напряжений.Полученные импульсы положительной иотрицательной полярностей, следующие.поочередно, складываются на нагруэочном резисторе 10, на котором практически выделяется только...

Номер патента: 780148

Опубликовано: 15.11.1980

Авторы: Нефедов, Свистов

МПК: H03B 19/14

Метки: умножитель, частоты

...представлена структурная электрическая схема описываемогоумножителячастоты.Данный умножитель частоты содержит генератор 1 исходных колебаний,и каналов, каждый из которых состоитиз фазовращателя 2 и ограничителя 3с регулируемым порогом ограниченияамплитудный детектор 4, буферный каскад 5 и сумматор б,Описываемый умножитель частоты работает следующим образом.Синусоидальные колебания исходнойчастоты поступают с генератора 1 нафазовращатели 2. Сдвинутые по фазотносительно друг друга на угол Ф=.(где и - число каналов) сигнаЛы поступают на ограничители 3 с регулируемым порогом ограничения, опорноенапряжение для которых вырабатывается из колебаний исходной частоты спомощью амплитудного детектора 4 и780148 формула изобретения Составитель...

Номер патента: 658704

Опубликовано: 25.04.1979

Авторы: Нефедов, Свистов

МПК: H03B 3/04

Метки: генератор, перестраиваемый

...следующим образом.Сигнал с источника входного сигнала1 поступает на первые входы включенныхпараллельно регулируемых фазовращателей2-1, 2-2, 2-,И, с.выхода которых черезусилители 3-1, 3-2 и 3-М усиленные колебания подают на первые входы венти:лей. 4-1,: 4-2, 4-Я, вырабатыйающихразнополярные импульсы с отсечкой тока.Сдвиг фазы между сигналами двух сосед: них фазовращателей должен составлятьЯ.;-КЕЬ Угол отсечки тока в вентильнык устройствах для оптимального режима работы генератора равен 8=И,. гдеи - коэффициент умножения, причемК=И=И .Полученные таким образом разнополярные косинусоидальные импульсы с отсечкой тока суммируются в сумматоре 5,который может быть выполнен в виде активного сопротивления, Формированиеразнополярных...

Номер патента: 526322

Опубликовано: 05.01.1978

Авторы: Бухаркин, Елкин, Коротчиков, Попов, Резник, Свистов, Хохлов

МПК: A01D 34/52, A01D 45/10

Метки: аппарат, культур, перерезания, режущий, сельскохозяйственных

...режущего аппарата в процессе перерезания возникает значительный зазор,определяемый геометрическими параметрамии кинематикой, который обуславливаетперерезание стебле; и листьев растений и образование расщепленного срезачто не допускается агротехническимитребованиями.Цель изобретения - улучшить качество перерезания стеблей и листьеврастений.Это достигается тем, что в предлагаемом режущем аппарате ножи закреплены на каждом роторе эксцентрично и с различным расстоянием их режущих кромок до центро вращения соответствующих роторов, причем сумма указанных расстояний для каждой пары ножей больше межцентрового расстояния роторов.На чертеже схематично изображен режущий аппарат для перерезания сельскохозяйственных культур,Он состоит из...

Номер патента: 538682

Опубликовано: 15.12.1976

Авторы: Елкин, Иванов, Попов, Свистов, Хохлов, Хусид, Циклаури

МПК: A01D 45/10, A01F 29/00

Метки: аппарат, измельчающий

...полного перерезания стебля несколько меньше, что уменьшает расход энергии на резание и обеспечивает более надежное выполнение технологического процесса.На фиг. 1 показан пзмельчающий аппарат, вид спереди; на фиг. 2 - разрез по А - А на фиг. 1; на фиг. 3 - тот жс разрез, но в момент перерезания стеблей,Измельчающий аппарат состоит пз верхнего 1 и нижнего 2 валов-барабанов с укрепленными на них двумя парами ножей 3. Он установлен в камере, ограниченной с обеих сторон стенками 4, За одной из стенок на концах барабанов установлены выходящиеся во взаимном зацеплении шестерни 5 и 6, обеспечивающие синхронное вращение барабанов. Для плавного соприкосновения ножеи 3 со стеблями тростника, поступающими в измельчающий аппарат, на нижнем...

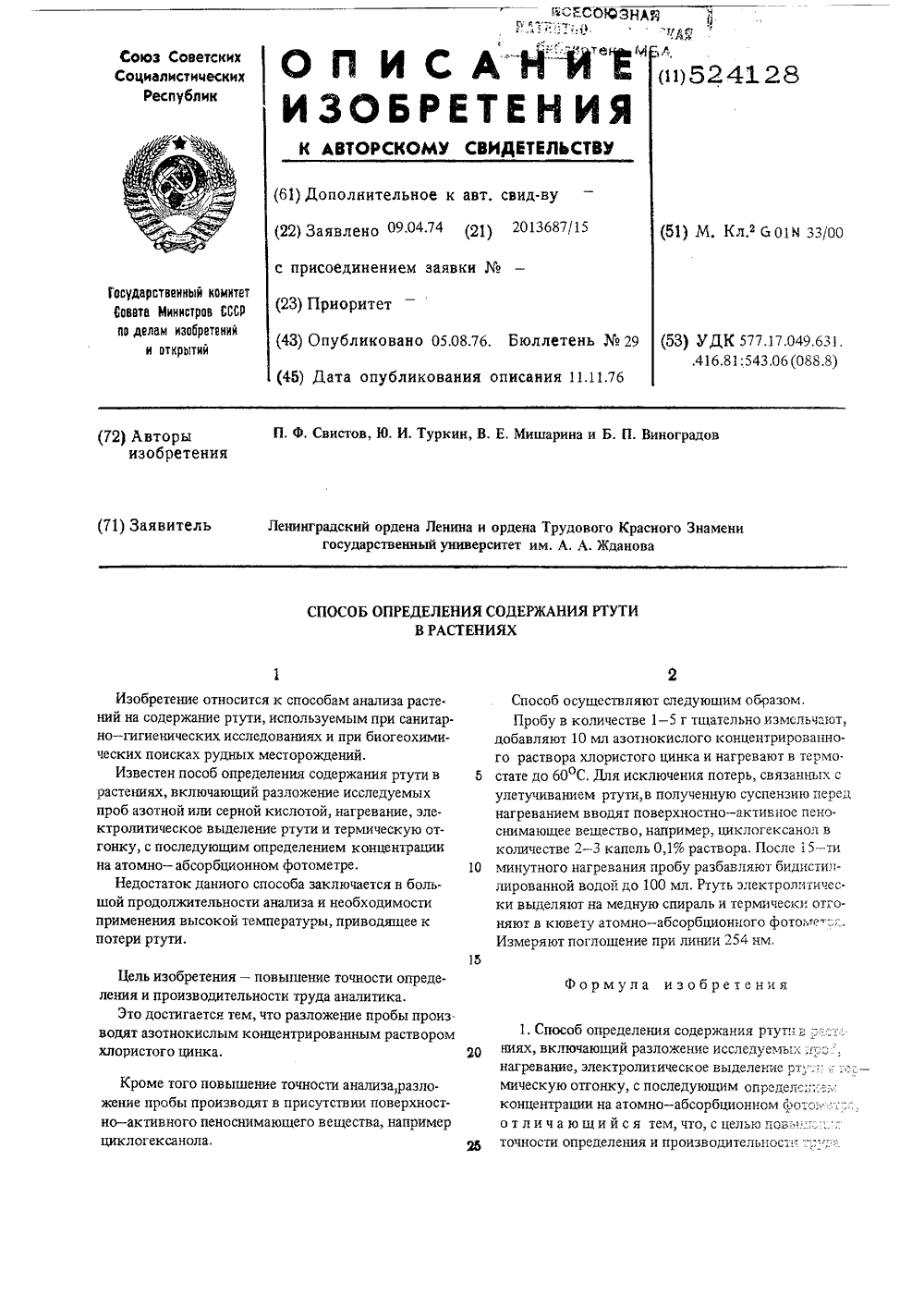

Номер патента: 524128

Опубликовано: 05.08.1976

Авторы: Виноградов, Мишарина, Свистов, Туркин

МПК: G01N 33/00

Метки: растениях, ртути, содержания

...последующим определением концентрации на атомно - абсорбционном фотометре.Недостаток данного способа заключается в большой продолжительности анализа и необходимости применения высокой температуры, приводящее к потери ртути. гревают в термо. ерь, связанных с суспензию пере активное пенологексанол ва, После 15 - ти ляют бидистил электр олитичес термически отгонного фотоме-.,;-.254 чм,сти опредтика. ормула и етени пения и производительно ти тр о разл да анали Это достигается тем,водят азотнокислым ко хлористого цинка,пробы произ"м раствором1. Способ опрениях, включающи нагрев ание, элект ления содерразложениеолитическоес последую ания ртути ь;., сследуемых л- э; ыделение рт",- .; щим определс;:;:,е:,ционном фот э, целью повь 1дительност 1...

Номер патента: 510194

Опубликовано: 15.04.1976

Авторы: Елкин, Иванов, Попов, Свистов, Хохлов, Хусид

МПК: A01D 45/10, A01F 12/40, A01F 29/00 ...

Метки: измельчитель, машинам, сельскохозяйственным, уборочным

...болты 10, одна из пар диаметрально противоположных сухариков перемещается к центру, а другая пара сухариков - от центра, По достижении желаемогоО зазора между ножами ослабленные болтыделению на клетки. Через 3,5 - 4 ч содержимое пробирок встряхивают и оптическую плотность образцов замеряют на фотоэлектроколориметре. Процент светопропускания и оптическая плотность суспензий пропор цпональны количеству клеток в них.Показания прибора переводят на количество клеток по заранее составленной калибровочной кривой.П р и м е р. Отделяют от проростков под 10 микроскопом и точно измеряют кончики корней (по 5,5 мм) и отрезки гипокотилей (по 3 мм) трехсуточных проростков гороха помещают в пробирки с 1,5%-ным раствором хлористого кальция в 5%-ной...

Номер патента: 457956

Опубликовано: 25.01.1975

Авторы: Богословский, Виноградов, Козлов, Свешников, Свистов, Туркин

МПК: G01V 8/00, G01V 9/00

Метки: ископаемых, месторождений, поисков, полезных

...отсчет фото- тока фиксируют и сравнивают его с фотото ком, предварительно измеренным при том же457956 откуда С= 1 п -ф-,И У 20 Предмет изобретения Составитель Г. Свешников Редактор А. Зиньковский Техред Т. Миронова Корректор г 1. Лу-. Заказ 440,17 Изд, М 317 Тирани 619 Подписное Ц 1 П 111 ПИ Государсгвенпого колптета Совега Министров СССР по делал изобретений и открытий Москва, Ж, Раушская наб д. 4/5Типография, пр. Сапунова, 2 разносе источника и приемника в условиях градуированного спектрального поглогцения (по данным градуировки при фоновых концентрациях газа),Концентраци 1 о газа определяют по формуле- всг где С - концентрация газа в атмосферномвоздухе в 1/смз (число частиц вмз)к - показатель абсорбции ,данного газав максимуме его...

Номер патента: 111229

Опубликовано: 01.01.1957

Авторы: Морозов, Свистов

МПК: H03B 29/00

Метки: генератор, шумового, электрический

...от О до Р; 6 - усилитель видеочастоты, пропускающий сигналы от весьма низких частот до Р,Выделенная из спектра источника 1 шума при помощи усилителя 2 полоса частот подается на детектор 3. На этот же детектор подается сигнал от генератора 4. Если амплитуда синусоидального напряжения от генератора У, значительно больше амплитуды шумового напряжения У и-Р, то на малоинерционной нагрузке детектора выделяется равномерный и непрерывный спектр низких частот от О до Р. Этот спектр частот пропускается фильтром 5 и усиливается выходным усилителем 6 Вследствие преобразования высокочастотного шумового напряжения в низкочастотное с последующим выделением спектра низких частот филь111229 тром нижних частот б, низкочастотные спектральные...

Номер патента: 43059

Опубликовано: 31.05.1935

Авторы: Баженов, Мясоедов, Свистов

МПК: H01Q 3/24

Метки: многократной, направленной, радиопередачи, секретной

...каждой из этих передач составляют некоторый сектор (или секторы); в пределах этих секторов ьозможен прием лишь одной из указанных передач.Ш. Модулируя колебания в сети речью и и го же время давая тиереключателем К какую - лиоо телеграфную работу, осуществляют в пределах углов сс возможность приема речи, а внутри углов ,: иьозможность приема прямой или обратной телеграфной работы, даваемой переключателем К,Ч. Способы получения различных диаграмм направленности о 1 одной антенны путем переключения могут быть применимы также в случае подачи дл радиомаяков равносигнальной зоны. При этом при схеме, обусловливающей одну диаграмму наиоавленности, подаются сигналы одного рода; при схеме, дающей другую диаграмму направленности, подаются сигналы...
