Номер патента: 1597967

Опубликовано: 07.10.1990

Авторы: Корищ, Фишкова

МПК: H01J 49/44, H01J 49/48

Метки: заряженных, частиц, электростатический, энергоанализатор

...как ЬО, что практического интереса непредставляет, так как приводит к искажениюэлектростатического поля, При - ( 0,12, чтобсоответствует (754 О, не существует режимов, при которых осуществлялась бы фокусировка третьего порядка, в частностипри б = 0 (двухэлектродный энергоаналио Чг - Ч 1затор) имеем при 0= 49,6ф-0,431 Ь; С 2= 0; Сз=-5,7 а.Несоблюдение расстояния между источником и приемником, т.е. при ( 4,8 а илинепопаданию пучка в анализатор, а именнов первую по ходу пучка щель в плоскомэлектроде,При расстоянии между вторым плоскими цилиндрическим электродами р0,6 г 5пучок заряженных частиц еще до своего поворота попадает на цилиндрический электрод(величина (Хмакс- б). При р 1,6 г ширинаплоских электродов(их протяженность в...

Номер патента: 1527545

Опубликовано: 07.12.1989

Авторы: Дьяков, Золотухин, Корищ, Ясенев

МПК: G01N 1/10, G01N 1/18

Метки: делитель, проб, пульповых

...(1) следует, что коэффициент Кделения входного потока пульпы равен скважности импульсов, которая по определению есть отношение периода следования импульсов к их длительностиКТ(3)9 чгИз выражения (3) следует, что изменяя скважность прямоугольных импульсов, формируемых импульсным командным устройством 12, можно в широких пределах изменять коэффициент деления. Точность деления определяется точностью установки временных интервалов, и Т, которая на несколько порядков выше точности установки про" странственных интервалов, за счет чего и достигается общее повышение точности деления. То обстоятельство, что реальные импульсы имеют конечную длительность переднего фронта, а время срабатывания исполнительного механизма также имеет конечную величину,...

Номер патента: 1388815

Опубликовано: 15.04.1988

Авторы: Кислых, Корищ

МПК: G01R 23/02

Метки: выходом, датчика, измеритель, низкочастотным, сигналов

...частоту Г , осуществлять прямосчетные измерения неизвестной частоты Г, во-вторых, изменяя М, можно изменять единицы измерения физической величины х или, используя один и тот же измеритель, производить измеренияразличных физических величин в. удобных единицах измерения Устройство работает в два такта(первый такт измерительный, а второй - корректирующий).В измерительном такте колебанияс датчика подаются на информационную шину 1 (фиг, 1), Формирователь 3импульсов из входных колебаний (фиг,2 а) формирует прямоугольные импульсы(фиг, 2 б),длительностью, равной иликратной полупериоду измеряемой частоты, Эти импульсы через второй ключ5, на управляющий вход которого подан разрешающий сигнал с синхронизатора 18, поступают на схему ИЛИ 6...

Номер патента: 1334046

Опубликовано: 30.08.1987

Авторы: Кислых, Корищ

МПК: G01F 23/26

Метки: жидкости, уровня

...Таким образом осуществляется преобразованиеизмеряемого уровня в частоту электрических колебаний и квантование измерительной информации во времени.При некотором значении контролируемого уровня Ь частота электрическихколебаний автогенератора 5 равна Г 1 1 133404Изобретение относится к электронным измерительньм устройствам автоматики и может быть использовано дляизмерения гранулометрического соста 5ва дисперсных продуктов по методуВигнера с применением сообщающихсясосудов или для непосредственного измерения уровня проводящих и непроводящих жидкостей. 10Известно устройство для чзмеренияуровня жидкости, содержащее измерительный и компенсационный датчики,операционный усилитель, соединенныйс нуль-органом, триггер, два переключателя и...

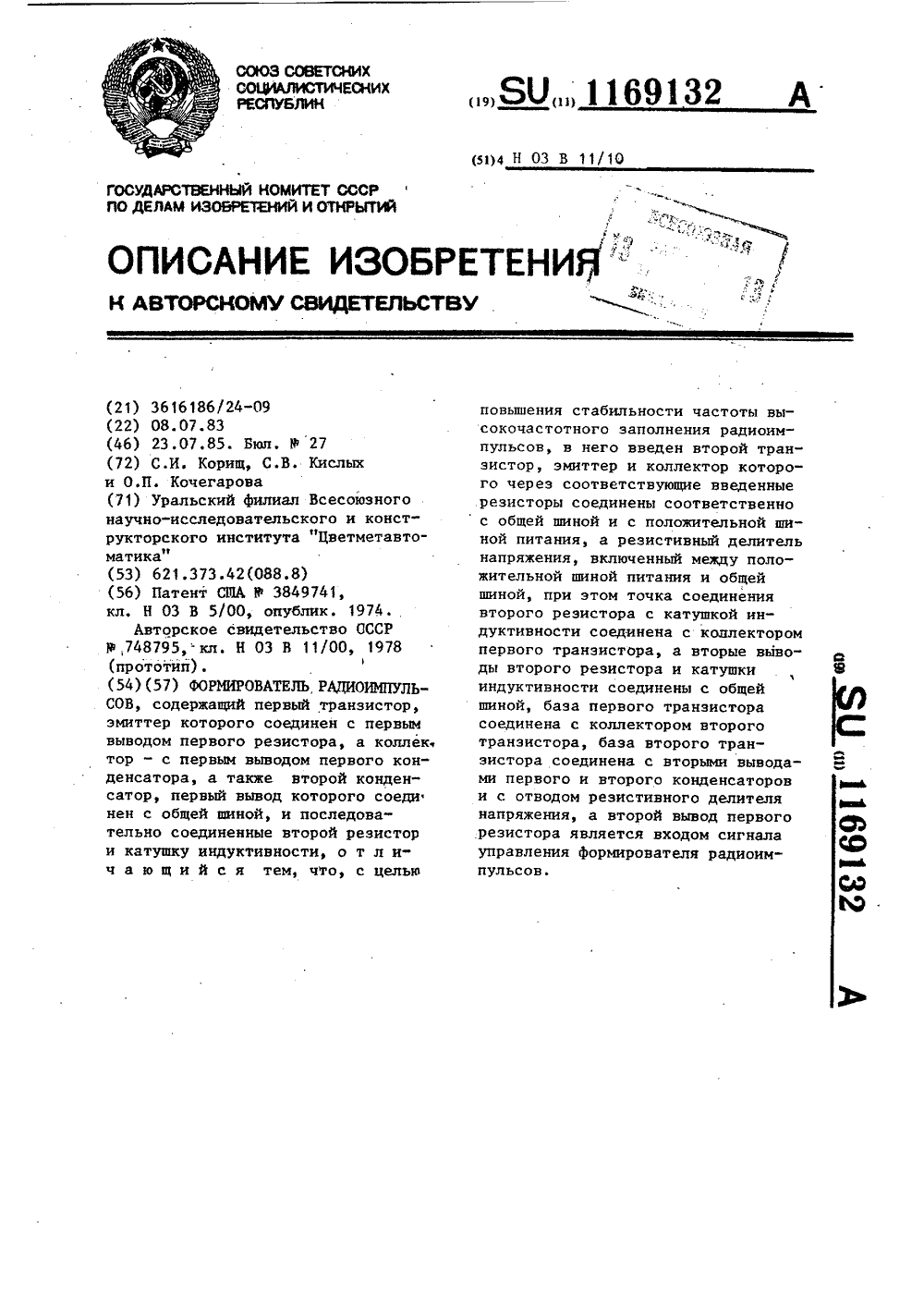

Номер патента: 1169132

Опубликовано: 23.07.1985

Авторы: Кислых, Корищ, Кочегарова

МПК: H03B 11/10

Метки: радиоимпульсов, формирователь

...возбуждения автогенератора на тран-. зисторах 1 и 2. Резистор 9 обеспечивает существенное повышение входного сопротивления каскада на транзис торе 2.Транзистор 1 до прихода на вход сигнала управления формирователя радиоимпульсов положительного управляющего видеоимпульса находится в 45 запертом состоянии по эмиттерному переходу, поскольку потенциал эмиттера равен нулю, а потенциал базы равный потенциалу коллектора транзистора 2, положителен. Колебатель ный контур при этом изолирован от источника положительного напряжения питания, энергия в него не поступает, и запас энергии на всех реактивных элементах контура равен нулю. Автогенератор на транзисторах 1 и 2 выключен, поскольку транзистор 1 находится в режиме отсечки и цепь положи 132...

Номер патента: 1120218

Опубликовано: 23.10.1984

Авторы: Кислых, Корищ, Кочегарова

МПК: G01N 15/02

Метки: анализатор, гранулометрического, состава

...информациисоединен с входом дополнительно введенного арифметико-логического устройства, выход которого соединен свходом дополнительно введенного таймера, выход которого соединен с первым управляющим входом схемы разделения информации, и выходы дополнительно введенного синхронизатора соединены с управляющими входами коммутаторов и основных и дополнительныхключей, а также с вторым управляющимвходом схемы разделения информации,при этом вход синхронизатора подключен к второмувыходу схемы автоматической коррекции измерительного тракта,На чертеже показан анализаторгранулометрического состава.Анализатор содержит седиментацион.ный цилиндр 1 с воронкой 2 для введе.ния пробы. С осадительным цилиндром1 сообщаются измерительная 3, кор ректирующая...

Номер патента: 1101951

Опубликовано: 07.07.1984

Авторы: Киреева, Корищ

МПК: H02H 3/16

Метки: замыкания, защиты, землю, изолированной, направленной, нейтралью, сети

...фазовым искажениям.Цель изобретения - повышение надежности срабатывания устройства при изменении -емпературы окружаюцей среды.Поставленная цель достигается тем, что з устройство для направленной защиты от замыкания на землю в сети с изолированной нейтралью, содержацее первый и второй фильтры низких частот, входы которых подклкиены к датчикам напряжения и тока нулевой последовательности соответственно, а выход первого фильтра через последовательно соединенные первый конденсатор, первый пороговый формирователь прямоугольных импульсов, первый формирователь стандартного логического уровня, дифференцирующую:епочку подключен к первому входу блока совпадения, прн этом выход второго фильтра через последовательно соединенные второй...

Номер патента: 1089439

Опубликовано: 30.04.1984

Автор: Корищ

МПК: G01L 11/00

Метки: давления

...ачерез второй ключ 12 - компенсационный индуктивный измерительныйпреобразователь 13 с упругим элементом 14. Преобразователи 10 и 13 размещены в корпусе датчика 1 в непосредственной близости друг от друга.К упругому элементу 11 подводитсяизмеряемое давление, а к упругомуэлементу 14 - некоторое постоянноедавление,Блок б компенсации нестабильностивыполнен в виде последовательно соединенных,триггера 15, формирователя 16 сигнала ошибки, формирователя 17 управляющего сигнала и управляемого генератора 18 импульсов.Выход генератора 18 соединен с управляющим входом 19 автогенераторного измерителя 8 и с входом формирователя 20 коротких импульсов по заднему фронту импульсного сигнала,подключенного выходом к второму входу триггера 15,первый вход...

Номер патента: 1055998

Опубликовано: 23.11.1983

Авторы: Кислых, Корищ

МПК: G01N 15/04

Метки: гранулометрического, измеритель, состава

...преобразователя уровня через четвертый ключ соединен савтогенераторным измерителем, причемвход дешифратора подключен к выходу 65 счетчика, а выход дешифратора соединен с шиной установки нуля счет"чика.На чертеже представлена схема опи-сываемого прибора.Измеритель гранулометрическогосостава содержит осадительный цилиндр1, воронку 2 для ввода пробы С осадйтельным цилиндром 1 соединены измерительная 3 и корректирующая 4трубка. Измерительная трубка 3 соединена .с измерительным преобразователем 5 уровня; а корректирующаятрубка 4 - с корректирующим преобразователем 6 уровня. Выходы измерительного 5 и корректирующего 6 преобразователей уровня через первыйключ 7 и четвертый ключ 8 подклю.чены,к автогенераторному измерителю 9 с частотным...

Номер патента: 1019626

Опубликовано: 23.05.1983

Авторы: Кислых, Корищ, Косачева

МПК: H03K 13/20

Метки: частоту

...через резистор с шиной преобразуемого напряжения, источник опорного напряжения, два ключа, компаратор и делитель напряжения 1).Недостатком этого преобразователя является сложность.Известен преобразователь напряжения в частоту, содержащий интегратрр, выполненный на операционном усилителе, неинвертирующий вход которого соединен с источником опорного напряжения, а инвертирующий через конденсатор, шунтированный ключом сброса, - с выходом и через резистор с входной шиной, и нуль-орган, вход которого подключен к выходу интегратора 2 ).1 На чертеже представлена Функциональная электрическая схема преобразователя.Устройство содержит операционный усилитель 1, инвертирующий вход которого соединен через конденсатор .2 свыходом и через рези....

Номер патента: 979962

Опубликовано: 07.12.1982

Авторы: Кислых, Корищ, Пишванов

МПК: G01N 15/04

Метки: гранулометр, седиментационный

...уровня равнонулю), ферромагнитный сердечник 29 измери.тельного чувствительного элемента 26 оказывается максимально вдвинутым в катушку 30,Индуктивность катушки 30 при этом макси.мальна, а частота колебаний автогенератора 23после включения катушки 30 в его контур покоманде (фиг, 5), поданной на коммутирующийвход 21, оказывается минимальной, Послевведения в осадительную трубу 1 твердого уровень жидкости в трубке 2 повышается, что приводит к выдвиганию сердечника 29 из катушки 30, и росту частоты 1, 1 колебаний. Соот.ветственно растет и число колебаний йизм завремя т,(фиг. 4),изм виэмизмЧисло Мизм (т) на данном такте измерения записывается в счетчик 4 и через ключ 5 поступает на первый вход схемы сравнения 6. На второй вход схемы...

Номер патента: 911139

Опубликовано: 07.03.1982

Автор: Корищ

МПК: G01B 7/12

Метки: автогенераторный, измеритель

...чувствительного элемента 2. Число колебаний в радио- импульсе подсчитывается с помощью3 10 3 20 25 30 33 40 43 30 фрегистратора 6 и отображается в выбранных единицах измерения.Длительность измерительного радио- импульса является переменной и выбирается таким образом, цтобы были скомпенсированы уходы частоты автогебератора, вызванные дестабилизирующими факторами, Гсли, например, последние приводят к росту частоты колебаний, то длительность радио- импульса уменьшается так, чтобы число колебаний в радиоимпульсе для любого фиксированного значения контролируемой физической величины было строго определенным.Коррекция длительности радиоимпульса осуществляется во втором такте работы автогенераторного измерителя, При этом по командам,...

Номер патента: 892320

Опубликовано: 23.12.1981

Авторы: Кислых, Корищ

МПК: G01R 19/00

Метки: аномальных, обнаружения, токов

...проницаемости сердечника 2, ,а ее уменьшение вызывает увеличение магнитной проницаемости сердечника :2. Индуктивность катушки 1 пропорциональна магнитной проницаемости сердечника 2. Поскольку увеличение тока, протекающего через шину 14, приводит к увеличению индукции магнитного поля, то это вызывает уменьшение индуктивности катушки 1 При уменьшении тока через шину 14 индуктивность катушки 1 увеличивается.Изменение индуктивности катушки 1 приводит к изменению эквивалентного сопротивления В колебательного контура автогенератора:Вссгде 1. - индуктивйость катушки;С- результирующаяконтурнаяемкость;г " сопротивление потерь контурапри его последовательном обходе.Изменение Вс приводит к изменению амплитуды установившихся колебаний...

Номер патента: 890290

Опубликовано: 15.12.1981

Авторы: Корищ, Пишванов

МПК: G01T 1/40

Метки: дифференциальная, коэффициента, спектрометрического, стабилизации, тракта, усиления

...импульсов левого и правого склонов опорного излучения. Этот сигнал через 0 4схему сопряжения 5 воздействует на коэффициент усиления регулируемого усилителя 2, что обеспечивает привязку спектрометрического тракта к Фотопику опорного излучения.При подаче команды на шину "Пуск" 13 управляющий триггер 6 переводится в единичное состояние, ключи 7 и 8 отпираются и импульсы с выходов дифференциального дискриминатора 3 начинают поступать в счетчики 9 и 10. Время регистрации й.р импульсов определяется интенсивностью импульсов (числом импульсов в единицу вре - мени) 1 левого склона опорного излучения и коэффициентом пересчета М счетчика 10: Мл1 р= (21а число импульсов 14 поступившихв счетчик 9 за время с , с учетом(2), равно п1 пр пррр...

Номер патента: 748795

Опубликовано: 15.07.1980

Автор: Корищ

МПК: H03B 11/00

Метки: радиоимпульсов, формирования

...12.Устройство работает следуюшим бо.разом.До поступления управлякеего ви деоимпульса конденсаторы 2 и 3 раэ.жены, а на конденсаторе б имеетсянекоторый заряди соответственноразность потенциалов - постояннаясоставляюшаянапряжения, полярностькоторого указана на фиг, 1 знаками(фиг, 2) начинается заряд конденсатора 2 и рост коллекторного напряжениятранзистора 1 (фиг. 4) . Происходиттакже заряд конденсатора 3, и по мере роста напряжения на конденсаторе3 увеличивается ток через катушку 4индуктивности (фиг. 3) . В момент1 (фиг. 3) напряжения на коллектореи базе транзистора 1 достигают величины, при которой транзистор 1 отпирается, При этом возникает ток разряда конденсатора б. Конденсатор 6разряжается по цепи: обкладка + ",транзистор 1 -...

Номер патента: 602615

Опубликовано: 15.04.1978

Автор: Корищ

МПК: C25C 3/20

Метки: группового, диаграммы, электролизера

...11 атент, г. Ужгорол, л. Проектиа.ра 4 по командам синхронизатора 8, подаваемым на командные входы 9 коммутаторов 3. Автогенератором управляет градуированный формирователь 7 импульсов. При этом авто- генератор вырабатывает радиоимпульс, длительность которого равна длительности команды, поданной на его командный вход 10. Цифровая пороговая схема 5 подсчитывает количество периодов высокочастотного заполнения радиоимпульса и сравнивает это количество с фиксированным порогом, Превышение порога 0 приводит к появлению импульса на информационном входе 11 схемы индикации 6.При определенной длительности радиоимпульса количество периодов его высокочастотного заполнения зависит только от частоты ко. лебаний ключевого автогенератора 4....

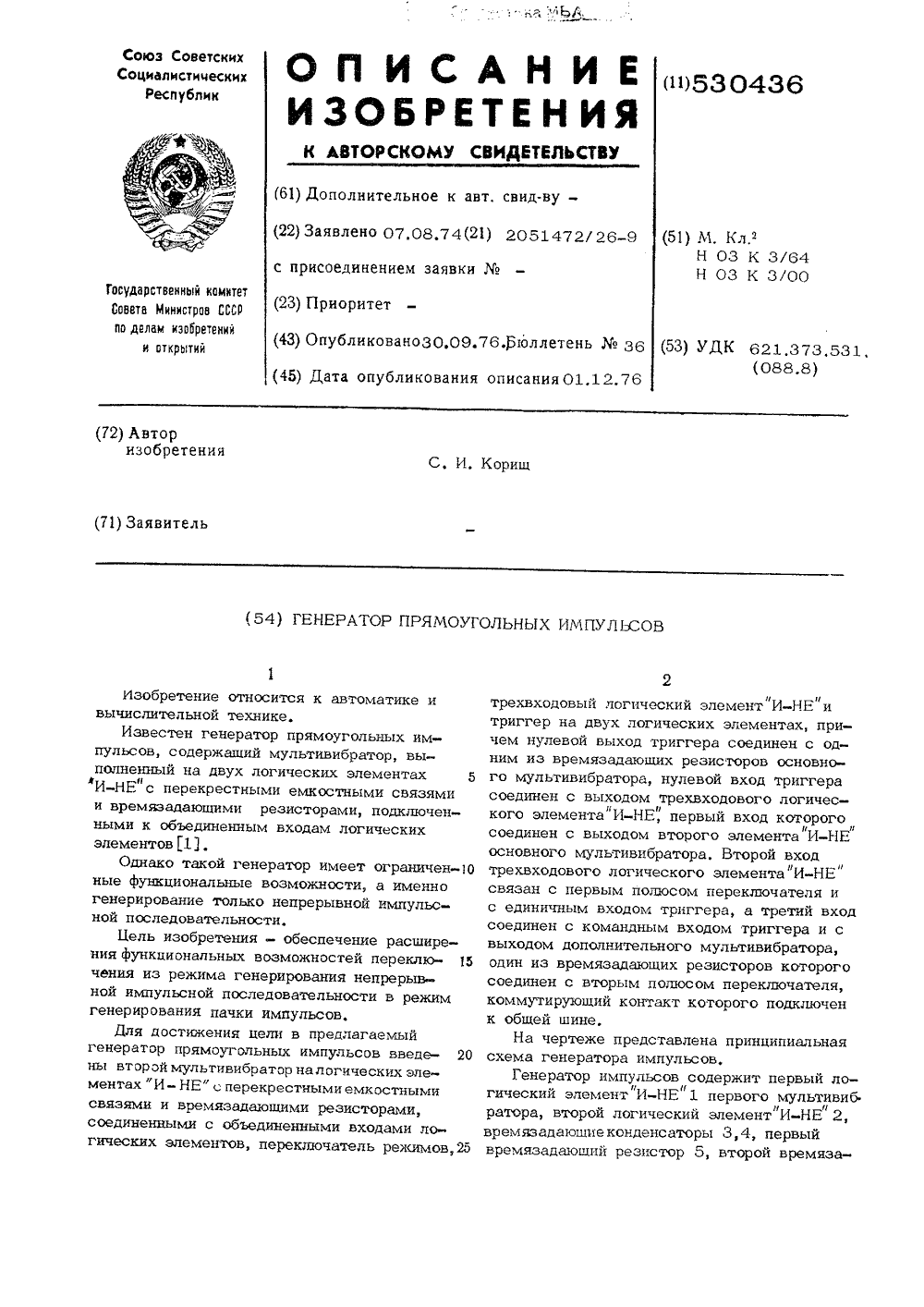

Номер патента: 530436
