Горбаш

Номер патента: 1717977

Опубликовано: 07.03.1992

Авторы: Большаков, Горбаш, Иванькович, Матюкевич

МПК: G01L 1/12

Метки: деформаций, немагнитного, объекта

...длины полоски к ее ширине изменялось в пределах 5 - 10. Полоски наклеивали клеем "Циакрин" на поверхность образцов иэ немагнитных материалов, изготовленных в виде консольных балок равного сопротивления.Нагружение образцов осуществляли на установке для испытания на консольный изгиб путем приложения нагрузки к свободному концу образца. Схема нагружения позволяла создавать на поверхности образца, на который была закреплена полоска, как деформации растяжения, так и сжатия, Перед наклеиванием полоску ориентировали так, чтобы ее длинная сторона была направлена вдоль оси образца, т.е, вдоль направления измеряемых деформаций. Величину деформации я в месте закрепления полоски рассчитывали по величине внешней нагрузки Р, прикладываемой к...

Номер патента: 1439384

Опубликовано: 23.11.1988

Авторы: Горбаш, Кожаринов

МПК: G01B 7/06

Метки: обработанных, поверхностно, слоев, толщины, ферромагнитных, электропроводящих

...преобразователя 8 благодаря еще и появлению нормальной составляющей магнитного поля при замыкании силовых линий магнитного поля через основу контролируемого изделия 2. 1439384Изобретение относится к неразрушающему контролю и может быть иопольэовано для измерения толщины поверхностно обработанных слоев ферромагнитных электропроводящнх изделий. 511 ель изобретения - повышение чувствительности путем подмагничивания поверхностно обработанного слоя постоянным магнитным полем с оптимальнойнапряженностью,10На чертеже показана схема измерения.Схема контроля содержит образцовую пластину 1, выполненную иэ материала основы контролируемого иэделия2 со структурой, близкой к структуреповерхностно обработанного слоя, Кон-тролируемое иэделие 2...

Номер патента: 1390583

Опубликовано: 23.04.1988

Авторы: Горбаш, Кожаринов, Кожаринова, Шилак

МПК: G01R 33/02

Метки: магнитных, полей, рассеяния, регистрации

...поле рассеяниядефекта 6), помещают верхнюю частьпластин 3 в магнитное поле соленоида 4,в котором изменяют ток подмагничивания с прмощью блока 7 питания ификсируют с помощью блока 8 измерениякривую зависимость сигнала МЧЭ 1 от35тока подмагничивания соленоида 4(фиг.2), Поскольку магнитная прони"цаемость р пластины 3 иэ магнитомягкого материала очень сильно и вшироких пределах зависит от поля подмагничивания, вызванного как магнитным полем рассеяния дефектов, таки магнитным полем соленоида 4, тои ход кривой зависимости сигнала МЧЭ451 от тока подмагничивания соленоида 4 будет для дефекта 6 с различнойгеометрией различным. Причем начальное положение кривой по оси ординат(фиг. 2) в основном определяется шириной дефекта (экспериментальные...

Номер патента: 1368831

Опубликовано: 23.01.1988

Авторы: Горбаш, Делендик, Зацепин, Коваль, Коренной, Писаренко

МПК: G01R 33/02

Метки: возбуждением, поперечным, феррозонд

...вид; на фиг. 2 - то же, вид сверху,Феррозонд с поперечным возбуждением состоит из токопроводящего не- магнитного сердечника 1 с ферромагнитным покрытием 2 в виде участков не- перекрещивающихся спиралей, разделенных между собой диэлектриком 3, рассеченных на всю глубину разрезами 4, и измерительной обмотки 5.Феррозонд с поперечным возбуждением работает следующим образом.Подключают источник переменного тока (не показан) к токопроводящему сердечнику 1. При протекании тока вокруг токопроводящего сердечника 1 создается переменное магнитное поле, перемагничивающее ферромагнитные покрытия 2. При измерении внешнего магнитного поля, имеющего составляющую вдоль оси сердечника, оно взаимодействует с полем перемагничивания ферромагнитных покрытий...

Номер патента: 1318811

Опубликовано: 23.06.1987

Авторы: Большаков, Горбаш

МПК: G01L 1/12

Метки: механических, усилий

...усилия 1 О чины механических усилий после за- Р в упругом .элементе из ферромагнит- вершения цикла нагружение - разгруного матедййла, . жение является рабочей характерисЭСущность способа .заключается в тикой магнитоупругого преобразовате,следующем. ля для измерения механических уси 15 лий,Предварительио,перед измерениями осуществляют нагружение упругого эле- Ф о р м у л а и з о б р е т е н и я мента магнитоупругого преобразовате. - ля. При достижении максимального уси- Способ измерения механических усилия .-, вР - еличина которого опреде О лий с помощью магнитоупругого преобляется, исходя из условий работы разователя, заключающийся в намагнипреобразователя при измерениях,про- чивании упругого элемента преобразоизводят...

Номер патента: 1310619

Опубликовано: 15.05.1987

Авторы: Бабарин, Горбаш, Делендик, Зацепин, Кащенко, Коренной

МПК: G01B 7/06

Метки: обработанных, поверхностно, слоев, толщины, ферромагнитных, электропроводящих

...Это максимальное различие определяют по максимуму выходного сигнала вихретокового преобразователя, в зону контроля которого помещают обработанное изделие, причем частоту тока возбуждения выбирают так, чтобы минимальная глубина проникновения магнитного поля в материал изделия была больше максимальной из измеряемых толщин обработанного слоя, но меньше минимальной толщины контролируемого изделия. Способ измерения толщины поверхностно обработанных слоев ферромагнитных электропроводящих изделий осуществляют следующим образом.Контролируемое изделие 8 с поверхностно обработанным слоем 9 размещают в зазоре магнитопровода 4 электромагнита, обмотка 5 которого питается от сети через стабилизированный выпрямитель 7 с регулятором 6 напряжения,...

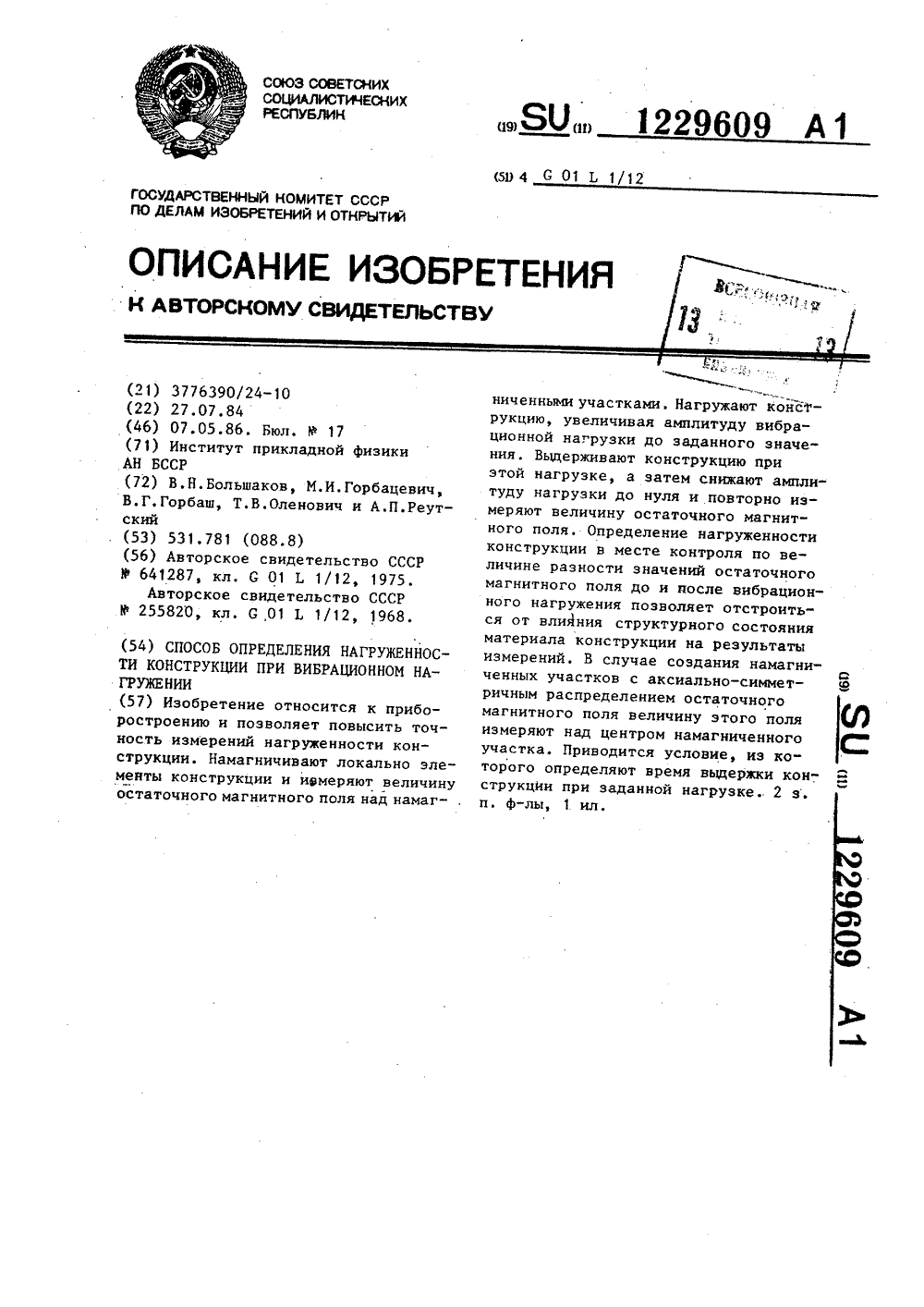

Номер патента: 1229609

Опубликовано: 07.05.1986

Авторы: Большаков, Горбацевич, Горбаш, Оленович, Реутский

МПК: G01L 1/12

Метки: вибрационном, конструкции, нагружении, нагруженности

...для стабилизации величиныостаточного магнитного поля при заданной амплитуде .напряжений, должноЪсоставлять Постепенное увеличение вибрационной нагрузки до заданного значения при данных испытаниях и последующее ее постепенное уменьшение до нуля позволяет обеспечить пропорциональность величины результирующего изменения остаточного магнитного поля величине напряжений, действующих в месте контроля при заданном режиме испытаний, Это связано с тем, что даже кратковременное превышение нагрузкипо сравнению с заданным значениембудет приводить к необратимому изменению остаточного поля и, следовательно, к снижению точности определения нагруженности при заданном режиме вибрационного нагружения.Определение нагруженности конструкции в месте...

Номер патента: 1154562

Опубликовано: 07.05.1985

Авторы: Большаков, Горбаш

МПК: G01L 1/12

Метки: механических, напряжений

...напряжений при испытаниях объекта без использования. градуировочных зависимостей.На чертеже показаны зависимости ,изменения величины остаточного магнитного поля Нот величины механических напряжений б при испытании объекта к при его нагруженин после испытаний.Если контролируемый участок испытуемого объекта перед испытанием предварительно намагничен так, что величина остаточного магнитного поля равна значению, соответствующему точке О , и если при испытании объекта под действием внешних нагрузок в месте контроля возникнут механические напряжения б, то произойдет частичное размагничивание, т.е. уменьшение величины остаточного магнитного поля до значения, соответствующего точке б . После прекращения испытаний и устранения внешних нагрузок,...

Номер патента: 1109623

Опубликовано: 23.08.1984

Авторы: Большаков, Горбаш, Матюк, Мельгуй

МПК: G01N 27/72

Метки: движущихся, механических, свойств, ферромагнитных

...3изделия, блок памяти, блок вычитанияи пиковый детектор, при этом выходгенератора синхроимпульсов соединенс тактовыми входами генератора импульсов тока, блока памяти и установочным входом пикового детектора,выход датчика натяжения соединен свторым входом блока вычитания, авыход пикового детектора - с третьим входом сумматора,Повышение точности контроля достигается в предлагаемом устройствеза счет компенсации уменьшениявеличины считываемого градиентанормальной составляющей остаточногополя при изменении натяжения объекта контроля в промежутке временимежду намагничиванием и считыванием.На фиг. 1 приведена схема пред -лагаемого устройства, на фиг, 2 -зависимость нормальной составляющейградиента остаточного поля от величины натяжения...

Номер патента: 1081444

Опубликовано: 23.03.1984

Авторы: Большаков, Горбаш

МПК: G01L 1/12

Метки: импульсных, механических, напряжений

...возможным судить о таком параметре импульсных напряжений, как их длительность, Более того, при измерениях по известному способу невозможно определить характер динамической нагрузки, 65 На фиг. 1 показана схема реализации способа; на фиг. 2 (а, б, в) временные диаграммы, характеризующие зависимости сигнала И, пропорционального величине остаточного магнитного поля следа на поверхности контролируемого объекта и импульсного сигнала 0 от вида динамической нагрузки в объекте.Измерения по способу проводят следующим образом.Электромагнит 1 постоянного тока (фиг, 1) располагают над поверхностью контролируемого объекта 2, В результате перемещения электромагнита 1 на поверхности объекта 2 образуется непрерывный магнитный 1 след Величина...

Номер патента: 1046669

Опубликовано: 07.10.1983

Автор: Горбаш

МПК: G01N 27/72

Метки: изделиях, механических, напряжений, ферромагнитных

...при двух значениях зазора между измерительным преобразователем иизделием из соотношенияцгде 0, О" и О 0" соответственно1 рвеличины огиба- -.ющего и несущего сигналов придвух значенияхзазора,На фиг.1 представлены временные диаграммы амплитудно-модулированного выходного сигнала )ьц измерительного преобразователя, постоянного напряжения 0 э , пропорционального не,сущей амплитудно-модулированного (АИ)выходного сигнала, и переменного (низкочастотного) напряжения Он, пррпорционального огибающей Ы 1 выходногосигнала для трех значений вели- чины механических напряжений б:(Г =О,б=Д и О=0;д ) ; на фиг.2- временные диаграммы выходного сигнала Оцу, постоянного напряжения Цэ пропорционального несущей АМ выходного сигнала, переменного (...

Номер патента: 1035542

Опубликовано: 15.08.1983

Авторы: Горбаш, Зацепин, Коренной, Кунцевич

МПК: G01R 33/02

Метки: феррозонд

...обмотке 2 возникает ЭДС,величина которой пропорциональна измеряемому полю, и по ее величине судят45 О значении магнитного ПОля Повыше фние стабильности измерения значениянапряженности магнитного поля происходит за счет уменьшения гистерезисапри перемагничмвании серцечника. Дляискл 1 очения ЭДС холостого хоца в изю мерительной обмотке 2 феррозонц снабжен дополнительным элементом компенсирующей обмоткой 5, что обеспечиваетвычитание ЭДС холостого хопа при,дифференциальном включении обмоток 255и 5 и согласном включении обмоток Зи 4,Изобретение относится к измерениюмагнитных величин и может быть использовано цля измерения магнитныхполей, а также цля неразрушаыцего короля материалов и изцелиймагнитными метопами.Извес;гец пифференциальный...

Номер патента: 1019379

Опубликовано: 23.05.1983

Авторы: Горбаш, Зацепин, Кунцевич

МПК: G01R 33/02

Метки: возбуждением, поперечным, феррозонд

...феррозонд с поперечным возбуждением, содержащий магниточувствитвльный эле-.мент, состоящий из измерительной обмотки, выполненной вокруг магнитногосердечника, образованного прямым иликосвенным нанесением покрытия в видеферромагнитного тонкого слоя на проводнике2Недостатком данного феррозонда является его низкая чувствительность,обусловленная малой толщиной ферромагнитного покрытия, поскольку при высокихчастотах не обеспечивается полное промагничивание сердечника,Цель изобретения - увеличение чувствительности.Поставленная цель достигается тем,что в феррозонде с поперечным возбуждением, содержащем токопроводящийстержень с ферромагнитным покрытием,снаружи которого расположена измерительная обмотка, ферромагнитное покрытие выполнено в...

Номер патента: 957016

Опубликовано: 07.09.1982

Авторы: Большаков, Горбаш, Линник

МПК: G01L 1/12

Метки: магнитоупругий, механических, напряжений

...выполненным в виде диска с двумя симметрично расположенными пазами и установленным с возможностью вращения в зазоре между ярмом и кольцевым магнитопроводом, а ярмо выполнено в виде диска и жестко соединено со стержневым магнитопроводом.967016 Формула изобретения Составитель Л. Федо а Техрсд Л. Бойкас Тираж 88 Государственного к елам изобретений и сква, Ж - 35, Раушс Патент, г. УжгороРедактор С. ПатрушеЗаказ 658328ВНИИПпо3035, МФилиал ПГ 1 П Корректор Н. КорольПодписное омитета СС о 1 крытий кая наб., д д, ул. Прое4/5 ная На фиг. 1 изображ( и мап итоупругий преобразователь, общий вид; на фиг. 2 модулятор, вид сверху,Преобразователь содержит магнитную систему, выполненную в виде концентрично расположенных кольцевого магнитопрово да 1 и...

Номер патента: 930098

Опубликовано: 23.05.1982

Авторы: Большаков, Гаврись, Горбаш, Рудницкий

МПК: G01N 27/80

Метки: свойств, ферромагнитных, физико-механических

...следующим образом,Устройство устанавливают насадкой 8 наповерхность контролируемого материала, Приналичии в материале магнитной анизотропии,обусловленной механическими напряжениямиили кристаллографической текстурой, постоян.ный магнит 3, закрепленныи на стержне 2,установится так (вследствие воЗникновениямеханического момента при несовпадении век.тора намагничивания постоянного магнита 3с направлением легкого намагничивания контроЮлируемого изделия), что его направление намагниченности совпадает с направлением лег.кого намагничивания контролируемого материала,.т.е. постоянный магнит 3 займет такоеположение, при котором его магнитная энергияминимальна, Вместе с постоянным магнитом 3повернется стержень 2 и закрепленные на немжестко...

Номер патента: 920590

Опубликовано: 15.04.1982

Авторы: Горбаш, Зацепин, Кожаринов

МПК: G01R 33/02

Метки: магнитных, полей, рассеяния, регистрации

....поля рассеяния. Иагниточувствительный элемент (Феррозонд) 1, закрепленный в наконечнике 2, поме 25 щают над пластинами 4 и, используя микровинты 3, передвигают пластины 4 и получают на регистраторе 8 максимальный сигнал, прошедший через уси литель 7, По величине полученного сигнала судят о величине магнитного30 поля рассеяния. Повышение чувствительности в данном случае достигается за счет своего рода концентрации магнитного поля рассеяния в ферромагнитных пластинах 4, выполненных из магнитомягкого материала с большой магнитной проницаемостью, причем степень концентрации магнитных силовых линий в пластинах 4 зависит от расположения пластин относительно друг друга, магниточувствительного элемента 1, источника магнитного поля рассеяния...

Номер патента: 885938

Опубликовано: 30.11.1981

Авторы: Горбаш, Гусев, Зацепин

МПК: G01R 33/02

Метки: магнитного, напряженности, поля

...выходом - с индикатором 8,Устройство работает следующим образом.В отсутствие измеряемого магнитного лоля и при включенных возбуждаю" щем от источника 2 (Фиг. 1)и подмагничивающем от источника 3 электрических токах на выходе Ферроэонда 1 появляется ЭДС Е 1, пропорциональная величине подмагничивающего тока, которая после усиления усилителем 5 поступает на детектор 4. Таким образом, на один из входов блока 6 вычитаний поступает постоянный сигнал КЕ,1. Посколь О ку измеряемое магнитное поле в данном случае отсутствует то с целью приведения показаний индикатора 8 к нулю на другой вход блока 6 вычитания глодают от источника 3 через ре 45 гулятор 7 сигнал, равный КЕ 4.Феррозонд 1 устанавливают в изме" ряемое магнитное поле и ориентируют...

Номер патента: 777492

Опубликовано: 07.11.1980

Авторы: Большаков, Горбаш

МПК: G01L 1/12

Метки: датчик, магнитоупругий, механических, напряжений

...схема магнитоупругого датчика,На немагнитном основании 1 закреплена часть магнитопровода датчика в виде полу кольца 2, концы которого соединены со стержнями 3, а середина - со стержнем 4 с размещенной на нем намагничивающей обмоткой 5. Сердечник 6 с размещеннойна нем измерительной обмоткой 7 жестко прикреплен своими концами к крайним стержням в местах их контакта с контролируемым изделием 8. Компенсатор 9 закреплен на оси 10, установленной в центре основания.Магнитоупругий датчик работает следующим образом,Перед измерениями механических напряжений проводится балансировка датчика, Для балансировки датчик устанавливают на поверхность эталонного образца из изотропного материала. В намагничивающую обмотку 5 подают переменный...

Номер патента: 773462

Опубликовано: 23.10.1980

Авторы: Большаков, Войцехович, Горбаш

МПК: G01L 1/12

Метки: механических, напряжений

...т может бьть скомпенсирована соотнет- СтВУЮ;.тЕй МОДУЛЯЦИЕЙ НаМаГЕтИЧИтоатОЩЕ го тока, создающего магнитное поле, ЧастОТУ мОДулЯции тока устаазливают равной удвоенной частоте враще- НИЯ МаГНИТНОГО ПОЛЯ И,СЛСОттОВГт.ТЕТЬЕО, равной частоте модуляции ма нитного потока н изделии, Частоту моцуляции тока синхронизируют с частст.гой нрав щения гагнитноо поля такег Образом, чтобы увеличение магнитного потока н изделии за счет увеличени магнитной ПРОНЕЦЕПЕМОСти ЕСОМПЕНСИРОВсСто СООТВетству 1 ощим тОкОм и еаОборот,л, тб 5 - ну модуляции наглагничинаюнего тетка увеличивают до тех пор, потса ьоцут 51- ция магнитного потока В издетти.г, оо- З НИ К Й 10 т 1 ая В СЛЕДСТВ ИЕ асИ:т О.т. .О 11 тИ .та Г - НИТЕЕОЙ 1 ЧРОНИЦаЕМОСТИ НЕ СКО .ттЕНСтРУ"...

Номер патента: 771781

Опубликовано: 15.10.1980

Авторы: Горбаш, Коренной, Малько, Науменко, Силюк

МПК: H03B 19/14

Метки: умножитель, частоты

...ра 2 преобразуется в напряжение О1 ф пропорциональное Т 1,кгде М - коэффициент пропорциональности.Это напряжение резистивным делителем напряжения 3 ослабляется в М раз с помощью переключателя 4, подается на вход порогового устройства б. На другой вход порогового устройства поступает напряжение интегрирующего усилителя 9 с постоянной интегрированияГ НС ОЕСОГ пропорциональное времени интегрирования с.При равенстве напряжений делителя и интегратора на выходе порогового устройства изменяется полярность выходного напряжения. Если из этого напряжения с помощью Формирующего блока 7 формировать короткие импульсы напряжения и на время их длительности сФ открывать ключ 8, то конденсатор цепи обратной связи усилителя 9 разряжается, после чего...

Номер патента: 641287

Опубликовано: 05.01.1979

Авторы: Большаков, Войцехович, Горбаш, Нищик

МПК: G01L 1/12

Метки: анизотропии, магнитной, ферромагнитных

...выполненную в виде концентрично расположенных кольцевого 1 и стержневого 2 магнитопроводов и ярма 3,установленного с возможностью поворота вокруг общей оси 4 магнитопроводовс помощью двигателя 5. Намагничиваю,щая 6 и измерительная 7 обмотки размещены На стержневом магнитопроводе 2,641287 4 следовательно, выходной сигнал равен нулю. Формула изобретения Составитель К.КесоянТехред З.фанта Корректор Е.Папп Редактор А.Мурадян Заказ 7497/36 Тираж 1089 Подписное ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д,4/5филиал ППП Патент, г.ужгород, ул.Проектная,4 зДля уменьшения рассеяния магнитного потока в кольцевом магнитопроводе 1 послецний выполнен магнитоанизотропным с осью легкого...

Номер патента: 618660

Опубликовано: 05.08.1978

Авторы: Горбаш, Матюкевич, Рамейко, Франюк

МПК: G01L 1/12

Метки: механических, напряжений

...системы. На фиг. 1 изображено предлагаемое устройство, продольный разрез; на фиг. 2 -- о 5 же, вид со стороны магнитных зондов.618660 формула изобретения г Составитель Н. РодТехред О. ЛуговаяТираж112 едактор В Сиаказ 4249/36 Корректор Л. НеболаПодписное яги та Совета Министров СССий и открытий ПНИИПИ Г енного комит м изобретен а, Ж, Ра атент, г. У ударств по дела Моск ПП Пушская наб., д.жгород, ул. Проек 1130 иал 4/5 Устройство содержит три коаксиально расположенные катушки 1, 2 и 3, выполненные на пластмассовых каркасах 4. Внутренняя катушка 1 вставлена плотно в полый цилиндр 5, в нижней части которого равномерно по окружности расположены полузонды 6, оси которых расположены параллельно осям катушек. Противолежащие пол узонды...
