H01R — Токопроводящие соединения; конструктивное соединение нескольких взаимно изолированных электрических соединительных элементов; соединительные устройства; токосъемники

Номер патента: 131819

Опубликовано: 01.01.1960

Авторы: Акунц, Карцев, Петров, Тарнопольский, Фиш

МПК: H01R 39/04

Метки: коллектор, электрической

...чем расширяется область применения коллектора, описанного в основном авторском свидетельстве,На чертеже изображены две смежные пластины с изоляционной прокладкой.Медные пластиныв описываемом коллекторе имеют прерывистын лас",очкин хвост 2, выполненный не сплошь вдоль всей пластины, а с Вырезами, расположенными В шахматном порядке. Поэтому у смежных пластин этого коллектора ласточкины хвосты наодятся на достаточном расстоянии друг от друга, В связи с чем исключается возможность замык ания пластин между собой при прессовании пластмассового корпуса. Кроме того, при такой конструкции облегчается затекание прессчассы между пластинами.Если пластины имеют незначительную толщину, что затрудняет бразование продольного ласточкина хвоста, можно...

Номер патента: 131821

Опубликовано: 01.01.1960

Авторы: Карасев, Трушков

МПК: H01R 43/12, H02K 15/00

Метки: коллекторных, коммутации, машин, настройки, прибор, электрических

...напряжения усилителя, превышающие уровень ограничения. Таким образом, напряжение шумов и все полезные импульсы, не превышающие уровень ограничения, не выделяются на нагрузках детектора и не регистрируются индикатором, Такая схема позволяет избежать колебания положения нуля индикатора вследствие нестабильности уровня флуктуационных напряжений и помех. Постоянная составляющая выделенного детектором напряжения импульсов отображает их среднее значение, Она подается на ламповый вольтметр со стрелочным прибором П. На выходе индикатора ИСЗ предусмотрены клеммы для подключения шлейфового осциллографа ШО или друПр едм ет из обретения Прибор для настройки коммуч ации коллекторных электрических машин, содержащий измерительную катушку,...

Номер патента: 131834

Опубликовано: 01.01.1960

Автор: Фридман

МПК: H01R 33/22

Метки: ламп, накаливания, патрон, электрических

...внутри патрона.На фиг. 1 и 2 изображен предлагаемый патрон в двух проекциях; на фиг, 3 - то же, разрез по А-А на фиг. 1.В корпусе 1 установлен изготовленный из изолирующего ма ла вкладыш 2. К нему с помощью двух винтов 3 прикреплены б контакт 4 и центральный контакт 5.Боковои контакт гыполнен в виде фигурной пластины с двумя стойками б, которые фиксируются опорными выступами 7 вкладыша. Та кая конструкция обеспечивает устойчивость бокового контакта, что повышает его износостойкость. Кольцевой выступ 8, переходящий в ра диальные выступы 9, образует вместе с последними сплошной изоли рующий пояс, чем уменьшается возможность короткого замыкания между контактами, Те же радиальные выступы служаг для фиксации ценлрального контакта.Для...

Номер патента: 132059

Опубликовано: 01.01.1960

Автор: Арцруни

МПК: B23K 23/00, H01R 43/02

Метки: сварки, термитной

...По делениям вдоль прорези втулки определяется требуемое положение фиксатора.На чертеже показано предлагаемое приспособление, состоящее из двух полускоб 1 и 2, вращающихся на оси шарнира 3 и стянутых пружиной 4.К торцам этих полускоб приварены зажимы о для свариваемых проводов. Пружина 4 может быть отрегулирована с помощью фиксатора б, На полускобе 1 установлена втулка 7 с прорезью, вдоль которой нанесены деления в миллиметрах. Прорезь с делениями необходима для определения положения фиксатора после зажатия проводов в зажимах б, Во время горения термитного патрона его вкладыш расплавляется, полускобы 1 и 2, в которых закреплены провода, сближаются и вводят концы последних в сварочную ванну на расстояние, равное отклонению фиксатора...

Номер патента: 132706

Опубликовано: 01.01.1960

Автор: Борундуков

МПК: H01R 43/14, H02K 13/12

Метки: двигателей, коллекторов, продораживания, тяговых, электровозов

...описываемое устройство,Основание устройства выполнено в виде дугообразной траверсы 1, по направляющим которой перемещается поперечный суппорт 2 с ползуном 3 и фрезой 4, Траверса крепится на кронштейнах 5. Суппорт приводится в движение при помощи зубчато-реечной передачи б. Шпиндель 7 перемсщаст фрезу в крайнее положение в окне люка, Электровоз устанавливается на станок для обточки колесных пар, либо в процессе продораживания перемещается. Через верхний коллскторный люк тягового двигателя помещается устройство на кронштейнах щеткодержателя. Затем закрепляется электродвигатель привода вращения фрезы (путем подвешивания к раме двигателя электровоза. Продораживание производится путем перемещения вручну 1 о ползуна д с фрезой 4,...

Номер патента: 133525

Опубликовано: 01.01.1960

Авторы: Кириллов, Осипов

МПК: G01R 31/14, H01R 43/06

Метки: изоляции, коллекторов, ламелями, машин, между, полуавтомат, проверки, электрических

...установки в центрах коллектор прижимается ламелями к пружинящим контактам 9 и одновременно начинает вращаться, Испытательное электрическое напряжение подается после возврата каретки в исходное положение на контакты 9 и включается контактное приспосооление 10. Таким образом исключается проверка коллектора непосредственно в ловителе, когда невозможен сброс его в лоток брак, В случае короткого замыкания межд ламолями замыкается электрическая цепь и срабатывает электромагнит 11, который перемещает ценгры 8, а коллектор падает в ячейку брак лотка 12. Одновременно срабатывает и электромагнит 13. На конце рычага электромагнита укреплена фетовая подушка с краской, посредством которой делается отметка на торце коллектора, указывающая...

Номер патента: 133945

Опубликовано: 01.01.1960

Авторы: Пуговкин, Рыбаков, Слесарев

МПК: H01R 39/40

Метки: машин, щеткодержатель, электрических

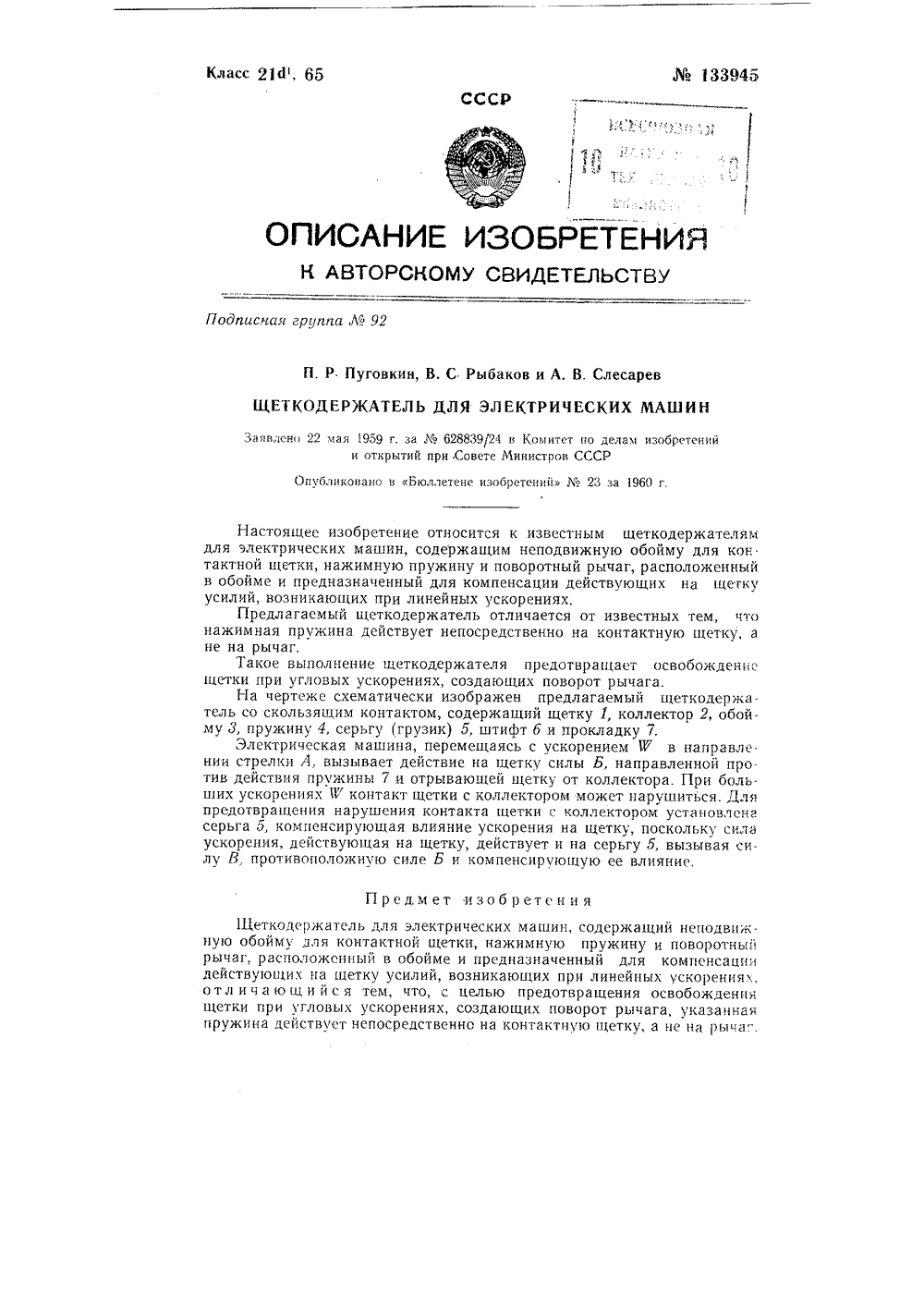

...ичающи щетки при угл пружина действ Настоящее изобретение относится к известным щеткодержателям для электрических машин, содержащим неподвижную обойму для контактной щетки, нажимную пружину и поворотный рычаг, расположенный в обойме и предназначенный для компенсации действующих на щетку усилий, возникающих при линейных ускорениях.Предлагаемый щеткодержатель отличается от известных тем, что нажимная пружина действует непосредственно на контактную щетку, а не на рычаг.Такое выполнение щеткодержателя предотвращает освобождение щетки при угловых ускорениях, создающих поворот рычага.На чертеже схематически изображен предлагаемый щеткодержа. тель со скользящим контактом, содержащий щетку 1, коллектор 2, обойму д, пружину 4, серьгу (грузик) 5,...

Номер патента: 134740

Опубликовано: 01.01.1961

Автор: Сергеев

МПК: H01F 41/10, H01R 43/033

Метки: выводов, гибких, проводов, станок

...которых соответствует величине подачи. Сектора 9 сцепляются с резиновыми роликами 10, установленными на одном валу с нижней парой подающих роликов 3 и 4.Изоляционная трубка и провод поступаот к гнездам поворотного барабана 1 с ножами 2 для резки, которыс приводятся в движение от кулачка 12, укрепленого;)а прволн Влу. Резка произВодптс В мо134740мент п)скрашенпя подачи провода и трубки. Отрезанная трубка, удерживается в гнезде барабана пластипчатой пружиной и при последук)- шем повороте барабана на один шаг устанавливается напротив глазка И, через который подается провод, далее кулачок 14 перемещал барабан 1 в продольном направлении к глазку 13, после чего конец изоляционной трубки одевается на внутренний конус глазка, При следующей...

Номер патента: 135935

Опубликовано: 01.01.1961

Авторы: Бекин, Бродолин, Кан

МПК: H01R 13/02, H01R 24/00

Метки: контактный, много, разъем, штеккерный

...из текстолита или другого слоистого пластика, она имеет отверстия диаметром от 2 до 2,5 лгл по числу контактов, заполненные сплавом 5 в жидкотвердом состоянии. С обеих сторон панель заклеивается тканью 6, препятствующей выпаданию и выдавливанию сплава из панели. В переходной панели заделываются также направляющие со штифтом 7. При соединении игольчатые контакты с обеих сторон протыкают ткань переходной панели и проходят в сквозные отверстия. Сплав обволакивает контакт, обеспечивая надежное электрическое соединение с малым ггереходным сопротивлением. Все контакты должны быть заземлены, Переходную панель 4 выполняют из пповодяшего материала. Панели скрепляются между собой защелкой 8. Штеккерный разъем может найти применение в...

Номер патента: 135936

Опубликовано: 01.01.1961

Авторы: Горбунов, Зотов

МПК: H01R 13/22, H01R 33/46

Метки: выключатель, штепсельный

...контакта.Включение цепи и закрепление вилки в розеткепри повороте вставленной вилки на 90.Пружинящие контакты в розетке могутобеим сторонам внутренней платы, в этом случавилки выполняется длиннее другого контакта ции двухпроводных штепсравнительно большихода цветного металла,ого фиксированного сое беспечивают боьзование указаных цепей позвосовых устройств кже пресспорош оит из двухконтов вилки - торящий. В розетке окружности для ой скважины для уществляютс быть е Г-о на то расположены по бразный контакт пщину платы. обретения состоящий я тем, что, в розетке, оетки имеет фо едмет из з двухконтактной с целью обеспечедно из отверстий ры замочной сква 1. Штепсельный выключатель, вилки и розетки, отл и ч а ю щи й ния надежного...

Номер патента: 135937

Опубликовано: 01.01.1961

Авторы: Кружанов, Тюрин

МПК: H01R 13/52, H01R 13/629

Метки: герметическое, соединение, штепсельное

...положении штепсельного соединения служат подпружиненные губки.На фиг. 1 изображена конструкция разъема; на фиг. 2 - разрез по А-А.Разъем состоит из обрезиненной штепсельной розетки 1, расположенной в корпусе 2, который закреплен на каком-либо подводном объекте, и обрезиненной вилки 3 с подводящим кабелем прижимаемой к розетке 1 при помощи фиксируемого подпружиненными губками 4 поворотного рычага 5, выполненного в виде скобы, охватывающей штепсельную розетку с обеих сторон и снабженной прорезями на коротких плечах для сцепления с двумя цапфами 6 вилки.Рычаг 5 закреплен на корпусе 2 при помощи осей 7. Для герметизации розетки применена шайба 8, прижимающая обрезиненный бурт штепсельной розетки к кольцевой проточке корпуса.Предмет изобр...

Номер патента: 137562

Опубликовано: 01.01.1961

Автор: Мартиросов

МПК: H01R 13/58, H01R 24/10

Метки: розетка, штепсельная

...отверстия пластмассового основания. Нких штепсельных розеток является сложность их констрки, а также недостаточная надежность механического исоединения между проводами и контактными гильзами.В описываемой штепсельной розетке этот недостаток устранен тчто контактные гильзы снабжены отогнутыми под прямым угломпестками для присоединения проводов и зажимами в виде скоб.На чертеже изображена штепсельная розетка.На пластмассовом основании 1 расположены две латунные гильзы 2, снабженные отогнутыми под прямым углом пружинными стальными скобами 3, с выемкой для провода. Скоба 3 непрерывно поджимает контакт к проводнику с постоянным давлением, не допуская выдавливания проводов из-под контактного зажима,В описываемой конструкции штепсельной...

Номер патента: 137961

Опубликовано: 01.01.1961

Авторы: Меркулов, Тележкин

МПК: H01R 4/02, H01R 4/62

Метки: изоляции, микропроволоки, обмотке, присоединения, стеклянной, токоотвода

...к отрицательному полюсу того женика. Таким путем на торце проволоки осаждается микроскопичмедный шарик, соединение которого с токоотводом производитсяваническим путем или посредством пайки.На чертеже, схематически изображающем устройство для оствления предлагаемого способа, приняты следующие обозначенигальваническая ванна с медным электродом 2; 3 - вспомогательнана; 4 - обмотка из микропроволоки в стеклянной изоляции; 5 -обмотки; б - токоотвод.При присоединении медного электродаисточника тока на конце обмотки микропроне 1, осаждается электролитическая медь.После осаждения на торце микропроволокископического шарика размыкают электрическуютокоотвод, на котором лежит конец проволоки с ок отрицательному полюсу источника тока. При...

Номер патента: 139357

Опубликовано: 01.01.1961

Автор: Нефедьева

МПК: B23K 11/10, B23K 9/02, H01R 43/02 ...

Метки: изоляции, микропроволоки, присоединения, стеклянной, токоподводу

...соединения. Для этого накладку предварительно приваривают к токоподводу в точке, находящейся на некотором расстоянии от места присоединения микропроволоки, Способ внедрен в производство проволочных сопротивлений, допускает автоматизацию производственного цикла и обеспечивает экономию рабочего времени и материалов.Сущность предлагаемого способа заключается в следующем (см. чертеж). На ввод (в частности на колпачок 1 сопротивления) накладывается защитная никелевая тонкая пластинка, размерами 2 х 1 х 0,05 мм и приваривается в точке 2. Конец проволоки в стеклянной изоляции заводят под пластинку 3, где она заклинивается и может быть отрезана. В точке 4, где конец проволоки выходит из-под защитной пластинки, производят вторую точечную...

Номер патента: 139706

Опубликовано: 01.01.1961

Авторы: Краснопольский, Хювенин

МПК: B21D 17/00, H01R 43/08

Метки: втулок, коллекторных, машин, пуансоном, рифленым, штамп, электрических

...стакан 11. В стакане перемещается упор 12, прижимаемый кверху прукиной 1, сжимаемой гайкой 14. В плите запрессованы две колонки 15, по которым перемещается плита 10.Крайнее верхнее положение плиты ограничено гайками 1 б. В гнезд съемника закреплено шайбой 17, состоящее из трех частей - кольцосъемник 18, стянутое спиральной пружиной.При штамповке в матрицу б закладывается трубчатая заготовка 19. Пуансон 1 под действием собственного веса занимает в пуансонодержа13970 беле крайнее нижнее положение. Упор 12 под действием пружины занимает крайнее верхнее положение.В начале рабочего хода пуансон свободно входит в отверстие заготовки, далее торец пуансонодержателя упирается в заготовку и продавливает ее по конусной поверхности в...

Номер патента: 141490

Опубликовано: 01.01.1961

Автор: Рокитский

МПК: F25B 31/02, H01R 4/64

Метки: проходных, электроконтактов

...восстановительной среде для оплавления кон такта с корпусной деталью,Для осуществления предлагаемого способа а корпусной детали холодильного агрегата высверли вается необходимое количество отверстий под остеклованную бусину на стержне проходного контакта. На стержни напрессовывается стеклянный порошок с последующим обжигом в печи, Обрабо. танные такимибразом стержни вставляются в укаПроходные зле кхолодильного агрегаготовляются в видеприваривается к корпрессора.Заплавлеиие стекв чашечку производсредой с последуюокисленных металлспособ сложен техночествб и герметичност занные отверстия н пропускаются через печь свосстановительной средой.Проходя через нагревателыгую камеру печи,корпусная деталь сплавляется со стеклом стержняпроходного...

Номер патента: 141528

Опубликовано: 01.01.1961

Авторы: Дорожкин, Пучков, Тарасенков

МПК: H01R 13/11, H05K 7/12

Метки: монтажом, печатным, плат, разъем

...моцгажом. 1(акдый цз соединительных контактов выполнен в виде плоской контактной пластины 3, охваченной плоской пружиной 4, которая прижимает эту пластину к ножевому контакту а вилки разъема. Выполнение соединительных контактов обеспечивает высоку 1 о надежность их электрических соединений с соответствующими контактами, заключенными в пластмассовом корпусе, розетки 6, легкость соединения и разъединения вилки с розеткой и высокую износоустойчивость разъема. Большим достоинством описываемого разъема является простота распайки всех контактных пар / разъема. При этом одноименная контактная пара разделена от запаиваемой пары, что исключает возможность попадания припоя на контактные поверхности. Каждый контакт розетки имеет выводы 8 на...

Номер патента: 141540

Опубликовано: 01.01.1961

Авторы: Дардик, Клочков, Чукаев

МПК: H01R 39/04

Метки: высокооборотной, коллектор, электрической

...форму клиньев.На фиг. 1 изображен разрез предлагаемого коллектора, на фиг. 2 - вид его с торца; на фиг, 3 - разрез по линии А-А на фиг. 1.Коллектор собирается из токонесущих медных ламелей 1, имеющих продольный ласточкин хвост. На ламель 1 одеваются миканитовые прокладки 2. Между ласточкиными хвостами ламелей 1 устанавливаются клинообразные стальные пластины 3. После сборки коллектор обжимается по наружному диаметру.В обжатом состоянии по периферии стальных пластин 3 напрессовываются бандажные кольца 4.Промежутки между стальными пластинами и отверстия в них могут заполняться прессматериалом б. Затем коллектор пропитывается теплостойким изоляционным лаком.Ширина медных ламелей 1 и стальных пластин 3 рассчитана таким образом, чтобы...

Номер патента: 141602

Опубликовано: 01.01.1961

Автор: Иванов

МПК: B66C 13/12, H01B 17/02, H01B 3/08 ...

Метки: изолятор, крановых, токосъемных, устройств

...в виде стакана с внутренней ленточной резьбой. Между шпильками 1 и 2 имеется изоляционный слой 3, выполненпьш в виде слоя стеклоленты, залитой эпоксиднон смолой ЭДс добавлением малсинового ангидрида и подверженной запеканию прп температуре 150 - 200. Шпилька 2 крепится на бугеле 4 с помощью гаек 5 и имеет а внешней поверхности грани под ключ. Шпилька 1 несет башмак 6 токосъемника, вращаю 1 цийся свободно во втулке 7, затянутой гайкамп 8. Для создания надежной электрической цепи имеется перемычка 9, выполненная в виде гибкой медной ленты. Для устранения поверхностного пробоя, на заармированные шпильки наматывается два в т слоя стеклоленты на основе эпоксидной смолы ЭДс добавлением малспнового ангидрида, Слой запекается при...

Номер патента: 141929

Опубликовано: 01.01.1961

Авторы: Дымковский, Кравченко, Мануйлов, Фиалков

МПК: H01R 39/20, H01R 43/12, H05B 31/16 ...

Метки: низкоомных, электроугольных

...смолы с уротропином. В качестве пластификатора берется олеиновая кислота или стеарин.После вальцевания и размола вышсперечисленных компонентов в смесь вводится металлический порошок, например, медный, свинцозый и т, д., в количестве не более 40% по весу. После тщательного см;- шивания образуется однородная металлоуглеродистая смесь, которая прессуется при температуре 140 - 160 в форме изделия, Отпрессованные изделия подвергаются обжигу при температуре 700 - 900.Получаемые изделия имеют удельное электросопротивленисом ммр = 4 - 8 , Столь низкое электросопротивленпе получается благоЯдаря то, что при высокотемпературном обжиге металлические ча141929 стицы 4 пекавъсЫ йобразуют электропроводный металлический каркас, а неэлектропроводная...

Номер патента: 142788

Опубликовано: 01.01.1961

Авторы: Самыкин, Чачхиани

МПК: G01L 3/10, H01R 39/02

Метки: закручивания, прибор, угла

...из эксплуатации,Конструкция прибора приведена на чертеже.Прибор содержит щеткодержатель 1, токосъемник 2, закимное приспособление с сельсином-датчиком 8, поводок 4, дистанционные упоры а. Узлы прибора укрепляются на испытуемом валу при помощи стяжных серег 6 и 7 и четырех зажимных скоб 8, Две зажимные скобы использованы для компоновки узла сельсина-датчика 8 с поводком 4. Две другие скобы использовань 1 для установки на них противовесов 9. Разъемный токосъемник 2 при установке на вал подвешивают на двух зажимных скобах 8 при помощи стяжных серег 7,1 одооная конструкция прибора позволяет укреплять его на испытуемом валу с помощью всего лишь четырех зажимных скоб. Установка прибора может быть произведена на испытуемых валах различных...

Номер патента: 143106

Опубликовано: 01.01.1961

Автор: Жабин

МПК: H01R 39/64

Метки: токосъемник

...каркасе с толщиной стенок 0,35 - 0,5 яи с последующим анодным покрытием и пропиткой лаком302.После сборки внутреняя полость токосъемника заливается этим же лаком и просушивается. Кольца окончательно полируются,Токосъемник имеет диаметр беговых дорожек токосъемных колец 2 5 31 м, на 1 лш меньше, чем диаметр коллектора, набранного на текстолитовом основании, и на 1,5 и,я меньше, чем коллектор, набранный1431063на основе эпоксидной см 0 чы, это позволяет снизить момент трения трогания рамок приборов или же при неизменном моменте трения трогания увелнчить давление.токопроводящих шеток и повысить надежность токосъема.Максимальное биение беговых дорожек токосъемника 0,05 - 0,0,ям, а допустимое чертежом биение колец коллектора на...

Номер патента: 143171

Опубликовано: 01.01.1961

Авторы: Вершин, Живулин

МПК: H01R 33/20

Метки: выводами, измерительной, контакт, между, соединения, схемой, транзистора, электрического

...выводами транзистора и электрической схемой, выполненные ввиде металлической втулки, имеющей диаметр больший, чем вставленный в него вывод и обжимающий последний за счет пружинящихсвойств.В отличие от известного предложен контакт, в котором, с цельюповышения надежности соединения, втулка выполнена изогнутой,На фиг. 1 изображена заготовка контакта (втулка); на фиг. 2 -предлагаемый контакт (изогнутая втулка),Контакт для осуществления электрического соединения между выводами 1 транзистора и измерительной схемой состоит . из металлической трубки 2 (втулки), имеющей отверстие диаметром 0,8 - 1,0 мм,что несколько превышает диаметр вывода транзистора, равный0,4 - 0,6 мл.Втулка изогнута так, как показано на фиг, 2. При вставке...

Номер патента: 143448

Опубликовано: 01.01.1961

Автор: Мальцев

МПК: H01R 11/28, H02G 15/08

Метки: жил, кабелей, концов, механического, муфта, наложении, оболочки, соединения, шланговой

...в в которое помещается элемент с изотопом,обеспечения безопасности работы так, что только после последовательного развинчивани НИИКП в своем заключении отмечает,облегчит процесс соединения концов жил к ность соединения,На фиг. 1 изображена муфта, на фиг, 2 а на фиг. 3 - фото муфты в сборе. Муфта в зажимов и соединительного приспособления Зажимы представляют собою накидные рых заправляются концы распущенных пров ляемых в этих отверстиях винтами 2 и 3, к конусом. Для облегчения заделки конца кабеприсоединят и помощи ковой оболочки озволяющиех гаиках пренин шлангостны,конструкции и не обескабелей.мой муфты является то,момента прохода муфтыонную камеру от охлажмуфте имеется отверстие,закрепляемый в нем дляон может быть извлеченя...

Номер патента: 143449

Опубликовано: 01.01.1961

Автор: Муниц

МПК: H01R 4/30, H01R 4/62

Метки: клемма, контрольно-сигнальных, проводов, соединения, цепей

...упростить соединение и повысить его надежность. Это достигается применением соединителя, выполненного в видеотрезка провода круглого сечения, изогнутые концы которого крепятсяпод зажимными винтами.Предусмотрены разновидности соединителя для соединенияалюминиевых проводов, а также для соединения алюминиевого иного проводов, В первом случае соединитель выполнен из алюминконцы его изогнуть 1 в виде петель со свободными отростками, котосвариваются с концами соединяемых проводов. Во втором случае сдинитель вь 1 полнен сварным из алюминия и меди, причем медный конецизогнут в виде кольца.На фиг, 1, 2, 3, 4, 5, 6 показаны: основание клеммы. типы соединителей и выполнение соединения проводов,Клемма состоит из основания и соединителя. Основание...

Номер патента: 143853

Опубликовано: 01.01.1962

Автор: Свердлов

МПК: H01R 4/10, H01R 43/28, H02G 1/12 ...

Метки: вторичной, коммутации, монтажа, проводок

...на шсцентрикового вала 6, на котором насажены четыре шатуных пальцем о с четырьмя пуансонами 9.Ло 143853Пуансоны имеют различный диаметр рабочей части, определяемьй числом и сечением свариваемых жил, В щеках 10 установлены направляющие 11, нижняя неподвижная 12 и верхняя подвижная 13 полуматрицы и кулачковый прижимной валик 14 с ручкой 15.В нижней полуматрице 12 закреплены цилиндрические направляющие шпильки 1 б, по которым движется верхняя полуматрица 13. Под действием пружин 17 полуматрицы находятся в разжатом положении.Рабочие отверстия в полуматрице на /, длины выполнены овальными и имеют насечку для плотного зажатия проводов при опрессовкс.При движении пуансонов влево в рабочие отверстия вводятся концы свитых проводов и с помощью...

Номер патента: 143855

Опубликовано: 01.01.1962

Авторы: Андреев, Козловский, Файдель

МПК: H01R 13/18, H01R 24/10

Метки: приборная, розетка

...лепестки из тонкой латуни,Во избежание складывания лепестков под действием пружинной гильзы, плоскость разъема лепестков повернута относительно плоскости перемычек, крепящих лепестки,Предмет изобретения1. Приборная розетка с круглым корпусом и крышкой, выполненными из пластмассы, с контактами в виде пружинящих лепестков, стянутых пружинящей втулкой, и креплением проводов путем затяжки их между корпусом и крышкой в каналах с рифленой поверхностью, отл и ч а ю щ а я с я тем, что, с целью предотвращения сближения лепесгков под действием пружинящей втулки, плоскость разъема лепестков повернута относительно плоскости перемычек, крепящих лепестки к основанию контакта.2. Приборная розетка по п. 1, о тл и ч а ю щ а я с я тем, что, с целью...

Номер патента: 143911

Опубликовано: 01.01.1962

Автор: Ильин

МПК: H01R 43/12

Метки: контактная, щетка

...1, расстояние между которыми выдерживается с большой точностью.и фиксируется при помощи направляющей кольцевой канавки 7. При этом происходит некоторая деформация головки 1, в результате чего выдерживается в заданных пределах контактное давление на стержень 5. Расплющенные боковые стороны 2 обеспечивают весьма малую жесткость щетки относительно точки 8 крепления ее в держателе 4 и жесткость несоизмеримо большую в плоскости симмегрии контура щетки, При работе щетки изгибающий момент действует только на ее головку 1, а усилие, стремящееся оторвать один из участков 6 от стержня 5, одновременно прижимает к нему другой участок 6.Описываемая шетка позволяет осуществлять подвод электрического тока при воздействии на нее линейных ускорений...

Номер патента: 144223

Опубликовано: 01.01.1962

Автор: Кривун

МПК: H01R 43/06

Метки: изоляции, междупластинной, нагрева

...разделяют на две группы, соединяют, например, параллельИ и подклоч 210 т и источнику апряжения Высокой частоты. Диэлектрико 1 образсвавшегося кои "ечсатора служат изо;ирующие прокладки 2, каждая из которых находится в переменном электрическом поле высокой частоты, образованном двумя соседними пластинами 1. Благодаря этому тепло, необхолимое для нагрева междупластинной изоляции, выделяется в ней самой в результате диэлектрических потерь энерги. Параллельное соед:1 нен 1 е пластг 1 1 дает возОжность;мсньшить рассеяние емкости и получить большую равномерность электрического поля, а также понизить рабочее напряжение. Послеловательное соединение пластин 1 может быть выполнено при необходимости изменения сопротивления нагрузки.Описываемый...

Номер патента: 144890

Опубликовано: 01.01.1962

Авторы: Кирьянов, Непомнящий

МПК: H01R 39/60

Метки: микродвигателя, обмотки, переключающее, электрического, якорной

...кулачковый контакт 3, и из двух пластинчатых контактных щеток 4. Щетки выполнены раздвижными в радиальном относительно кулачкового контакта направлении. Для регулирования взаимного положения щеток применен винт 5, имеющий конусный хвостовикПри ввертывании винта 5, выполненного из текстолита в пластмассовую колодку б, раздвигаются нормально сжатые щетки 4 и при этом уменьшается отношение времени замкнутого состояния щеток с кулачковым контактом 3 к разомкнутому состоянию, в результате чего число оборотов двигателя уменьшается.При вывертывании винта 5 расстояние между щетками 4 уменьшается, а следовательно увеличится отношение замкнутого состояния щегок к разомкнутому и скорость двигателя увеличивается.Проведенные испытания показали,...
