H01R — Токопроводящие соединения; конструктивное соединение нескольких взаимно изолированных электрических соединительных элементов; соединительные устройства; токосъемники

Номер патента: 1056323

Опубликовано: 23.11.1983

Авторы: Ерусалимский, Климович, Семин, Юров

МПК: H01R 11/24

Метки: зажим, электрический

...на раэжатие, В другом варианте рычаги установлены на оси, обеспечивающей работу зажима по принципу ножниц, что снижает рабочее усилие. Дополнительно на одном иэ рычагов установлен поворотный фиксатор, обеспечивающий подключение зажима к контролируемому проводу на длительное вреМяеНа Фиг,1 изображен электрический зажим в разжатом состоянии, у которого контактное лезвие расположено под острым углом к его оси, на фиг.2 - вариант электрического зажима в разжатом состоянии, у которого контактное лезвие расположено вдоль / оси; на Фиг.3 - то же, в рабочем по- ложении при проверке контролируемого провода; на фиг.4 в .вариант электрического зажима, у которого рычаги связаны общей осью и работают по принципу "ножниц", на фиг.5 - сечение А-А на...

Номер патента: 1056324

Опубликовано: 23.11.1983

Авторы: Агафонов, Захаров

МПК: H01R 13/04

Метки: контактная, пара

...2 .Недостатком пары является значительная погрешность при измерениискорости расчленения соединителя.Целью изобретения является повышение надежности.Для достижения поставленной целив контактной паре, содержащей штырьи трубчатое гнездо, на внутреннейповерхности гнезда и на поверхностиштыря выполнено по крайней мере поодной кольцевой проточке, при этомкольцевые проточки заполнейы диэлектрическим материалом,З 5На чертеже показана контактнаяпара.Кбнтактная пара состоит из шты"ря 1, на поверхности которого выполнена кольцевая проточка, которая 40заполнена диэлектрическим материалом2. Контактирующая поверхность штыря,которая по диаметру должна быть больше наружного диаметра. места заполненного диэлектрическим материалом, нза имодействует с...

Номер патента: 1056325

Опубликовано: 23.11.1983

Авторы: Кокорин, Неволин, Черкасов

МПК: H01R 13/15

Метки: контактная, пара

...содержащая цилиндрическоегнездо и штырь, состоящий иэ изолятора и контактного элемента, выполненного в виде завальцованногона стержне пучка проволок из пру"жинного материала,. свободные концыкоторых загнутой частью входят впроточку на торце стержня. Контактное давление создается за счет упру-.гости проволок 2 .Недостатками этой контактной па"ры являются отсутствие регулировкидиаметра штыря и отсутствие регулировки величины контактного усилия,Цель изобретения - расширениефункциональных воэможностей.Поставленная цель, постигается темчто в контактной паре, содержащей .цилиндрическое гнездо и штырь, состоящий из изолятора и контактногоэлемента, он снабжен винтом со сферической головкой и цилиндрическимипружинами контактный элемент...

Номер патента: 1056326

Опубликовано: 23.11.1983

Автор: Стрельник

МПК: H01R 13/62

Метки: соединитель, электрический

...ответных частей размещены изоляторы с параллельно расположенными на них контактами, кор"пус одной ответной части установленв полость корпуса другой ответной 40части с возможностью возвратно-посту"пательного перемещения в направлениисочленения, снабжен подпружиненнымтолкателем, один иэ изоляторов ус,тановлен в корпусе с возможностью 45поворота так, что взаимодействуетс толкателем.На фиг,1 показан кабельный узелсоединителя, на фиг.2 - блочныйузел соединителя, поперечныйразрез, на фиг.3 - соединитель всочлененном состоянии," на фиг.4 соединитель, в котором сочленениеосуществлено эксцентрикомф нафиг.5 . - вид А на фиг,4.Электрический соединитель состоит из одной ответной части, вы"полненной в виде кабельного узла 1,закрепленной на...

Номер патента: 1056327

Опубликовано: 23.11.1983

Авторы: Боженко, Наринский, Савенко, Склярский, Сологуб

МПК: H01R 39/28

Метки: вращающееся, контактное

...установленные с радиальнымзазором по отношению к подвижномуи неподвижному кольцам, ограничительные кольца установлены в промежутках между упругими токопроводящими кольцами с натягом по отношению.к ним, при этом ограничительные кольца установлены на осяхдополнительного сепараторного кольцаНа фиг.1 показано ВКУ, продольный разрез; на фиг,2 - разрез А-Ана фиг.1,ВКУ соцержит корпус 1, ротор 2,собранные в роторе 2 н пакет подвижные кольца 3 и концентрично им расположенные неподвижные кольца 4,укрепленные в пакет внутри корпуса 1 общая сборка элементов устройства н пакет обозначена 5, фиг.1,В каждом радиальном зазоре между подвижным 3 и неподвижными 4 кольцамис радиальным натягом установленыупругие токопроводящие кольца б...

Номер патента: 1056328

Опубликовано: 23.11.1983

Автор: Мац

МПК: H01R 39/28

Метки: токосъемное

...пружйны 5 в направлении оси щеткодержателя б через изоляционные кольца 7. 60. Для исключений вращения контактных элементов 1, последние закреплены относительно половинок корпуса 2 и 3 в месте припайки токо- подводящего провода 8 напайкой 9, 65 размещенной в полости радиального отверстия 10 половинок корпуса 2 и 3. Для обеспечения вращения контактных элементов 4, последние за-. креплены относительно щеткодержателя б с помощью радиального штифта 11, размещенного в его осевом пазу 12. Щеткодержатель б имеет осевое отверстие для прохождения токо- отводящих проводов 13, которые припаяны к штифтам 11. 01 еткодержатель б ввернут во вращающийся вал, например, приемного механизма,крутильной машины, а. между ними размещена пружинная шайба 14,...

Номер патента: 1056329

Опубликовано: 23.11.1983

Автор: Полянский

МПК: H01R 39/40

Метки: щеткодержатель

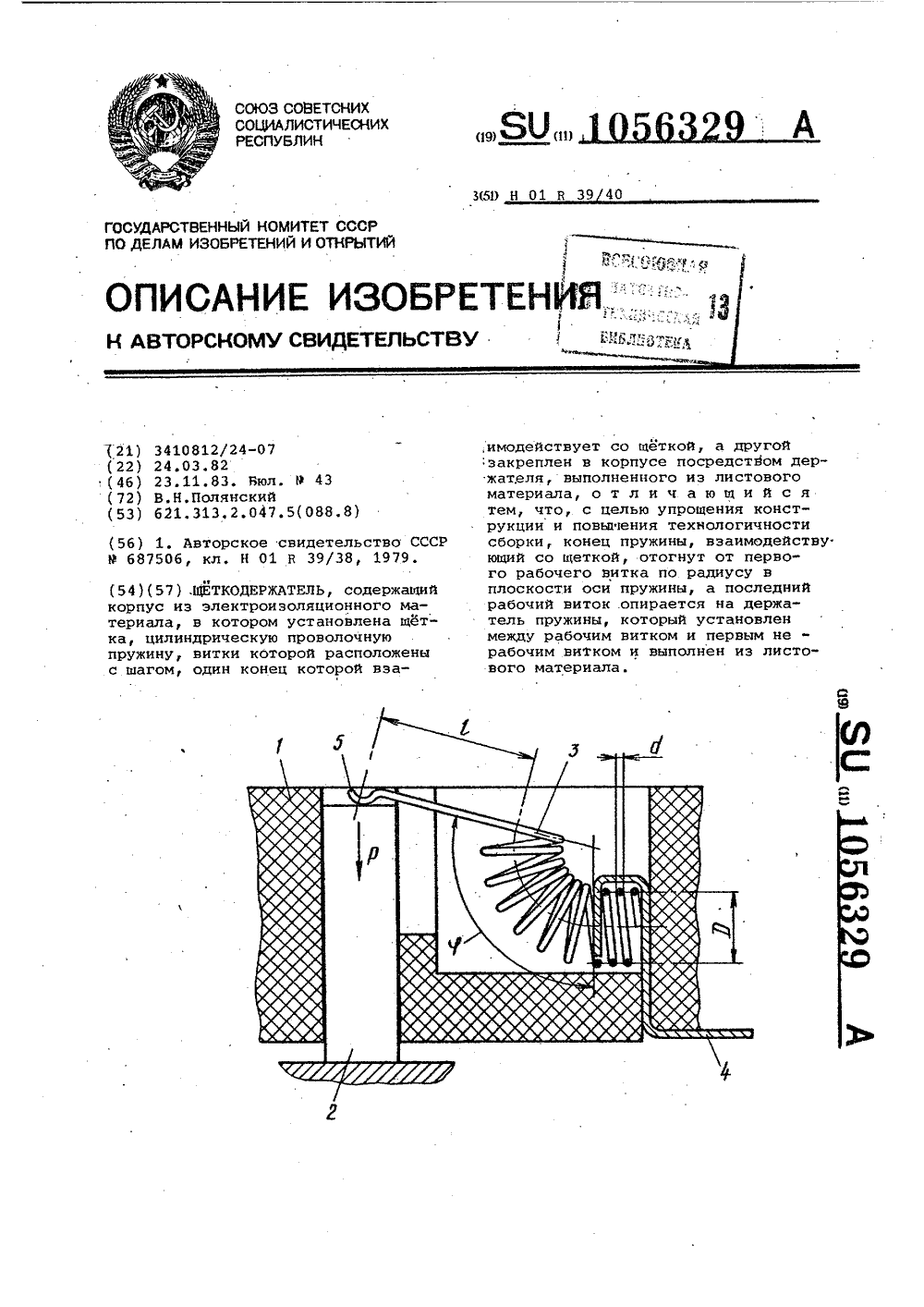

...материала, в котором установлена щетка, цилиндрическую проволочную пружину, .витки которой расположены 10 с шагом, один конец которой взаимодействует со щеткой, а другой закреплен в корпусе посредством держателя 1.Недостатками этого устройства 15 являются сложность конструкции и невысокая технологичность деталей и сборки В целом.Цель изобретения - упрощение кон- струкции и повышение технологичности сборки щеткодержателей, применяемых в коллекторных электродвигателях малой мощности.Эта цель достигается тем, что в щеткодержателе содержащем корпус 25 из электроизоляционного материала, в котором установлена щетка, цилиндрическую пружину, витки которой расположены с шагом, один, конец которой взаимодействует со щеткой, а дру гай...

Номер патента: 1056330

Опубликовано: 23.11.1983

Авторы: Мамотюк, Шикера

МПК: H01R 43/00

Метки: проводников, соединителя, электрических

...1 .Недостатками способа являются низкое качество и нестабильность сварного соединения по сечению соединения торцов трубок.Наиболее близким к изобретению является способ изготовления соединителя для электрических проводников, соединительные элеМенты которого выполняются в виде трубок с глухим торцом из материала с разной температурой плавления, после чего соединительные элементы устанавливают один против другого глухими торцовыми поверхностями и соединяют их сваркой трением 2 .Недостатками этого способа являются необходимость обработки торцов соединительных элементов механическим путем,что приводит к излишне перерасходу металла, некачественность и нестабильность сварки по всему сечению соединения.Целью. изобретения является повышение...

Номер патента: 1056331

Опубликовано: 23.11.1983

Авторы: Мальцев, Минько, Олизаренко, Сорохтин

МПК: H01R 43/12

Метки: коллекторных, притирки, щеток, электродвигателей

...укрепленный с торцабарабана прижимной элемент щетки,цилиндрический калибр, радиус которого меньше радиуса коллектора навеличину снимаемого со щетки слоя,обрабатывающий инструмент, рабочаяповерхность которого удалена от осибарабана на расстояние, равное радиусу коллектора, и привод вращенияобрабатывающего инструмента, барабан снабжен приводом вращения, вцилиндрической поверхности калибра выполнен паз, обрабатывающий инструмент установлен в этом пазу,причем дно в каждом пазу барабана дляустановки щетоквыполнено со скосом,,;а прижимной элемент подпружинен иустановлен в выполненном в торце барабана пазу.На фиг.1 изображено устройство,продольный разрез; на фиг.2разрез А-А на фиг.1; на фиг.З ,разрез Б-Б на фиг.1; на фиг.4вид В на...

Номер патента: 1059637

Опубликовано: 07.12.1983

Авторы: Кривоспицкий, Шамсутдинов

МПК: H01R 13/56

Метки: разъем, электрический

...и трудностью в распайке проводов.Цель изобретения - повышение надежности электрического разъема.Указанная цель достигается тем, что электрический разъем, содержащий полый ступенчатый корпус, в котором установлены блочная вилка, втулка с наружным кольцевым выступом, и эле.-. менты заделки кабеля, снабжен стойкой, выполненной Ь виде двух полу- цилиндров, в выступе втулки выполнена кольцевая канавка,.при этом стойка установлена внутри корпусамежду торцами вилки и выступа втулки, а ее длина превышает расстояние между З 5 торцами вилки и выступа втулки.На чертеже. представлено предлагаемое устройство. электрический разъем содержит по лый ступенчатый корпус 1, в котором установлены блочная вилка 2, втулка 3 с наружным кольцевым выступом 4,...

Номер патента: 1061201

Опубликовано: 15.12.1983

Авторы: Жуков, Сапунов

МПК: H01R 4/50

Метки: зажимом, провода, соединения, узел, электрическим

...из токопроводящего маТЕриала и установленный на опореаоединительный элемент, состоящийИа двух частей, по крайней мере одНВ из которых выполнена цилиндриЧеской и соединена с помощью резьбового соединения с имеющим цилиндрическое отверстие прижимным элементом, а другая предназначена дляразмещения витков провода, цилиндрИческая часть соединительного элемента выполнена с продольным пазом, 40а егочасть, предназначенная дляразмещения витков провода, выполнеНа конической и имеет в прилегающемК опоре ее концевом участке сквозНое Отверстие, прижимной .элемент 45Выполнен с коническим отверстием,Сообщающимся с его цилиндрическимОтверстием и предназначенным дляразмещения конической части соединиТельного элемента, причем образующие...

Номер патента: 1061202

Опубликовано: 15.12.1983

Авторы: Курышев, Укладов, Штейншнайдер

МПК: H01R 13/405

Метки: соединитель, электрический

...снижает надежность соединйтеля. бОЦелью изобретения является повышен ние надежности его работы.Поставленная цель достигается тем, что в электрическом соединителе, состоящем из вилки и розетки, каж- б 5 дая из которых содержит корпус и изолятор, выполненный иэ твердого диэлектрика на основе стекла, в котором установлены контакты, причемкаждое гнездо розетки выполненосоставным из втулки, контактной части, подвижной относительно последней, и обоймы, гнездо снабжено упругими электропроводными стержнями,каждая контактная часть соосно соединена с соответствующей втулкойуказанными стержнями, при этом в,полости втулки перпендикулярно осивыполнена глухая стенка, а обоймажестко установлена на втулке, охва-тывая контактную часть с...

Номер патента: 1061203

Опубликовано: 15.12.1983

Авторы: Мартиросянц, Пашаев, Погосов

МПК: H01R 13/52

Метки: соединитель, электрический

...части 10 подводного коллектора соединителя.Розетка выполнена в виде стакана 11, герметично обтянутого кожухом 12 из электроизоляционного материала, заполненного электроизоляционной жидкостью 13 и содержащего токопроводящий контакт 14, который подпружинен пружиной 15 и имеет родок 17 контакта 14, обеспечиваямногоконтактное соединение с помощью.одного стержня.Использование предлагаемого электрического соединителя позволяетсущественно расширить Функциональныевозможности, что делает его гораздо экономичнее по сравнению к из вестным, а также позволяет осуществлять точную стыковку под водой набольших глубинах и улучшить эксплуатационные воэможности соединителя.Расширение Функциональных возможИзобретение относится к электротехнике и может...

Номер патента: 1062819

Опубликовано: 23.12.1983

Автор: Поздняков

МПК: H01R 4/24

Метки: соединитель, электрический

...РаСПОЛОЖЕНЫ На ИХ сОсоприкасанщихся поверхностях, ихучастки предназначенные для соецинения с проводами, расположены наобращенной к проводам поверхностиперегородки корпуса, а соединитель= ные элементы расположены н стенкекорп. Оа,.На иг. 1 показана часть предлагаемого электрического соединителя;на фиг. 2 - злектрнческий соединитель, нид со стороны Г-Образныхныступон; на фиг. 3 - то же, н соч-.лененном положении.Электрический соединитель состоитиз двух одинаковых частей, Б сноюОчередь каждая часть содержит корпус1 с Г-образными выступами 2, н толщекоторого имеется полость 3, соединенная с прорезью 4, В корпусе 1 установлены контактные элементы 5, соединенные соединительными элементами бс койтактами 7, установленными...

Номер патента: 1062820

Опубликовано: 23.12.1983

Авторы: Зоря, Костин, Курышев, Укладов

МПК: H01R 13/04

Метки: контактная, пара

...или к увеличению толины покрытия благородным металлом, что приводит к дополнительному расходу дефицитных, дорогостоящих материалов при сохранении прежнего ресурса, и наконец значительно возрастают усилия сочленения - расчле нения контактов, что ограничивает их применение в многоконтактных электрических соединителяхНаиболее близка по технической сущности к предлагаемой контактная пара, содержащая штырь и гнездо, охватывающее штырь, поверхность60 . которого покрыта защитной пленкой 23.Известной контактной паре присущи недостатки, заключающиеся в том. что, с целью повышения стабильности,(необходимо увеличить контактное усилие, что приводит к интенсивному износу покрытия из благородного металла.Цель изобретения - снижение переходного...

Номер патента: 1064359

Опубликовано: 30.12.1983

Автор: Вороной

МПК: H01R 4/48

Метки: зажимом, контактным, провода, соединения, узел

...цель достигается тем; что15узел соединения провода с контактным зажимом, содержащий охватывающие проводскобообразные контактные элементы, снабжен дополнительными контактными элементами, скобообразные контактные элементы 2 Оимеют выполненные на их внутренней поверхности продольные пазы, в которых расположены соединенные с контактными элементами и подпружиненные относительно них дополнительные контактные элементы,Дополнительные контактные элементы мо гут быть выполнены в виде многожильныхтокопроводящих жгутов.На фиг. 1 представлен контактный зажимобций вид; на фиг, 2 - сечение А-А нафиг. 1.30 Устройство содержит два скобообразные контактные элемента 1 и 2, соединенных между собой 1 арниром 3. На внутренней поверхности...

Номер патента: 1064360

Опубликовано: 30.12.1983

Авторы: Беринь, Исаков, Овчинникова, Энглин

МПК: H01R 13/62

Метки: самоцентрирующийся, соединитель, электрический

...одно из которых имеет конусную, а другое - сферическую поверхности, каждый установочный узел снабжен упругими элементами, например пружинами, и направляющими эле ментами, выполненными в дне стакана, например глухими отверстиями, при этом одни концы упругих элементов расположены в направляющих элементах, а другие - взаимодействуют с корпусом.На фиг, 1 изображен предлагаемый соединитель в расчлененном положении; на фиг. 2 - то же, в сочлененном положении при осевых смещениях частей; на фиг. 3 - то же, в сочлененном положении с перекосом осей. дую из этих погрешностей установки в отдельностии. 50 Самоцентрируюцийся электрический сое 10 динитель содержит вилочную 1 и роэеточную 2 части, снабженных установочными узлами и соответственно...

Номер патента: 1065935

Опубликовано: 07.01.1984

Авторы: Васильев, Елисеев, Попов, Преображенский, Соколов

МПК: H01R 4/48

Метки: зажим, соединительный, электрический

...С. Преображенски) конст)чд орское оюрс видетельство СС К 448, 978.(54) (57) ЭЛЕКТРИЧЕСКИЙ СОЕДИНИ ТЕЛЬНЫЙ ЗАЖИ;5"1, с)держаНий в):Н 1)л НЕНИЫй С ОТВЕрстн 5 МИ дЛЯ ВВОЛа ИроВОдо;(56) 1. Авторское с9209 О, кл. Н 0 ИО, И 11:Зо,1 Я 11 И) Н 11 Ь И К)РПСС, В КОТОРОМ и а с , 0; 0 )К с Н В и 110;И.111 Ы й В В И ДЕ ПЛОСКО И пр жикы к)Нпактныи зле 1)ент, и 1 еюи 1 ий про ;10,11; с .ре и 1 11 концсв)1) )частка); и ВЗ:1.:,:О.с 1,)ВУЮ)Ц:,И, ВН ТРЕННЕй ПОВЕРКИ)С);К; 5 З) )СС)1, )Г.11 Чс)/01 ЦЙ)СЯ ТЕ.с 1, ЧТО,1 е, .д; Ны)ионин эксплуатационной надежи:),. , ГГН 5 Г)ечения возйжности Г);10 Г 1, . , слови 51:л виорации, Внутренняя 1011 е,).н с ьО)1 с 1 ныи 0,1)сена с иериендикляркь 1" нсй Ги)ступами, расположен ь 1.с ч110 з)я н 5 ты; 11 рорезя. кОнтакт 1...

Номер патента: 1065936

Опубликовано: 07.01.1984

Авторы: Алексеев, Нестеров, Цветков

МПК: H01R 13/10

Метки: контакт, розеточный

...при быстром выходе штока илипри его проворачивании, Это приводитк деформации пружин, к уменьшениюконтактного давления и в результатек нарушению стабильности переходногосопротивления. В случае значительнойдеформации пружин это приводит к ихполомке и к выходу из строя контакта,Иэ этого следует, что эксплуатационная надежность этих контактов низкая.Цель изобретения - повышение надежности контакта.Поставленная цель достигается 45тем, что розеточный контакт снабжен штифтами, жестко установленными равномерно по окружности между ламелямипаралельно оси контакта,На фиг. 1 показан розеточный контакт, разрез 1 на фиг, 2 - сечениеА-А на фиг, 1; на фиг. 3 - разверткарозеточного контакта, где показан перекос группы ламелей о относительно группы...

Номер патента: 1065937

Опубликовано: 07.01.1984

Автор: Шермин

МПК: H01R 24/00, H02G 15/02

Метки: соединитель, электрический

...пружины, при этом направляющий элемент расположен в полости корпуса,штырь располож н в полости первогоконтактного элемента с возможностьювозвратно-поступательного перемещения, а пружинная часть штыря расположена в полости направляющего элемента, заполненной вновь введеннымупругим изоляционным материалом.На фиг, 1 изображен разъем, общийвид, разрез 1 на фиг, 2 - сечениеА-А на фиг. 1,Электрический соединитель содержит корпус, выполненный из двух соединенных между собой частей 1 и 2.Для соединения части корпуса могутбыть выполнены с фланцами и отверстиями под крепежные винты. В корпусе соединителя установлены контактный элемент 3, кольцевой изолятор,выполненный из двух частей 4 и 5,направляющий элемент 6 и элементы 7крегления...

Номер патента: 1065938

Опубликовано: 07.01.1984

Авторы: Берберов, Борисоглебский, Дегтярь, Иванов, Таев

МПК: H01R 39/00

Метки: скользящее, токосъемное

...сопротивления, каждая из пружин снабжена узлом осевого поджатия. Поставленная цель достигается тем,что в токосъемном устройстве для передачи электрических сигналов междудеталями, вращающимися одна относительно другой, содержащем соосноустановленные неподвижный и вращающийся цилиндрические электроды, вкольцевом зазоре между которыми установлены контактирующие элементы ввиде винтовых пружин, последние ориентированы вдоль оси вращающегосяэлектрода и равномерно заполняюткольцевой зазор,Кроме того, для повышения надежности за счет исключения заклиниваниясоседних пружин последние выполненыс разнонаправленной навивкой.Причем каждая из пружин снабженаузлом осевого поджатия.На чертеже представлено скользящее токосъемное устройство, продольный...

Номер патента: 1065939

Опубликовано: 07.01.1984

Авторы: Желнин, Климов, Колесник, Кузьменко

МПК: H01R 39/04

Метки: коллектор, электрической

....Уравнение перемещений точкиС : У - О.Уравнение справедливо, когда про.60 гиб в точке С от силы Р равен прогибу в точке С от реакций а, и Й .Прогиб в точке С от силы Р Р аЙЯ "ЬЕЭ Для высокооборотных высокоиспользованных электрических машин необходимо обеспечить механическую прочность коллекторовИзвестен коллектор электрической машины, соцержащий комплект медных и изоляционных пластин, установленных на металлической втулке посредством бандажных колец, расположенных в кольцевых пазах 2 .Укаэанный коллектор характеризуется недостаточной механическойпрочностью,Цель изобретения - повышение механической прочности коллектора.Поставленная цель достигаетсятем, что со стороны рабочей поверхности коллекторных пластин выполненырадиальные каналы,...

Номер патента: 1065940

Опубликовано: 07.01.1984

Авторы: Алексеева, Токаренко

МПК: H01R 43/02

Метки: контактов, пайки, подсоединения, помощью, проводов, соединителей, хвостовикам, электрических

...необходимо менять основание, что в конечном счете ведет к снижению производительности.Цель изобретения - повышение производительности труда и качествапайки,Указанная цель достигается тем,что устройство для подсоединенияпроводов к .хвостовикам контактовэлектрических соединителей с помощьюпайки, содержащее полое основание сотверстиями для размещения в нихконтактов соединителя, технологическое приспособление для фиксациипроводов, выполненное в виде планоксо сквозными пазами, размещенныхсимметрично проводам, и элементы уз"ла подвода тепла, снабжено направляющими элементами, несущими плитамис расположенными на них механизмамиповорота планок технологическогоприспособления и элементами узла подвода тепла, направляющие...

Номер патента: 1067556

Опубликовано: 15.01.1984

Авторы: Белоцерковец, Борисов, Карякин, Лоцманов

МПК: H01R 4/24

Метки: зажимом, проводов, соединения, узел, электрическим

...их по спирали затруднителен. Контактное давление во всехточках касания будет разное и поэто му надежность соединения будет зависеть от угла поворота.Цель изобретения - расширение области применения с одновременным повышением надежности соединения, чемдостигается стабилизация контактногодавления и равномерного. распределениянагрузок на зубья прижимного элемента.Поставленная цель достигается тем,что в узле соединения проводов сэлектрическим зажимом, содержащемполый цилиндрический корпус, в котором расположен. имеющий зубчатые прокалывающие элементы и взаимодействующий с проводами прижимной элемент,корпус выполнен с имеющим отверстиецилиндрическим выступом, образующимс поверхностью зажимаемых проводовканал переменной ширины, причем...

Номер патента: 1067557

Опубликовано: 15.01.1984

Авторы: Миничев, Симис, Смолкин, Харченко

МПК: H01R 39/04

Метки: коллектор, электрической

...Г 2).Однако эта конструкция имеет недостаточную прочность крепления коллекторных пластин, так как выступы коллекторных пластин не перекрываются выступами кольцевых канавок коллекториой втулки, что не отвечает требованиям эксплуатации высокоскоростных крупных электрических машин с тяжелыми условиями работы.Цель изобретения - повышение проч - ЗО ности крепления коллекторных пластин.Поставленная цель достигается тем, что в коллекторе электрической машины, содержащем коллекторную втулку с кольцевыми канавками, имеющими про филь типа ласточкина хвоста, в которых расположены выступы коллекторных пластин и изоляционных прокладок, укрепленные пластмассой, коллекторная втулка выполнена из нескольких частей, расположенных вдоль оси...

Номер патента: 1069037

Опубликовано: 23.01.1984

Авторы: Аронович, Борисов, Волченская, Пархоменко, Понякин, Станишевский

МПК: H01R 13/64, H01R 24/00

Метки: взрывобезопасный, многоконтактный, соединитель, электрический

...1 ЫХ КОЛОДОК, 1 ТО УВЕ,И- чцвает длину корпусов ца величину шпоночюго паза, так как оц цс может быть выполцс 1 ца взрывозащитной поверхности. Это имеет место и в обоймах изоляционных колодок. Крепление изоляционных колодок осуществляется двумя гайками, что требмет нарезки внутренней резьбы ца корпу.,151 изОто в, ения корпусов и обойм ц)и)ля 1 И 1 оццых колодок используется значиге,11,цое количество тигОразхеров труо, подВсрг;Кп)ц;ся механической обработке.Лес ЭО УСЛОжЦЯЕт КОНСТРУКЦИЮ СОЕДИ,1 я ц снижает его цадежност 1. 5 10 15 20 2530 3540.1 с,1 ь изобрс)сция - упрощение конструк1 1 повышение надежности.11 остав,ецца 51 иль достигается тем, что элсктрц 1 сск)х соединителе каждый из к)р пусов Выпо Нец по меньшей мере с двум 51 ВВ 1 ст...

Номер патента: 1069038

Опубликовано: 23.01.1984

Авторы: Бекишев, Данекер, Качин, Константинов, Чиндяскин

МПК: H01R 39/04

Метки: коллектор, электрической

...эта конструкция не обеспечивает достаточно высокой монолитности коллсктора, кроме того она также имеет слояную технологию изготовления, заключающуюся в изготовлении отдельных ламелейпетушков и бандажей коллектора,Известен также коллектор для электрической машины, содержащий токогроводяшие ламели, закрепленные на пластмас Осовом корпусе с ребрами, служащими межламельной изоляцией 13.Целью изобретения является повышениенадежниостн, упрощение технологии изготоп, синя и уменьшение веса коллектора.45Поставленная цель достигается тем, чтонамели в торцовых частях со стороны рабочей поверхности имеют прямоугольныевырезы, корпус коллектора снабжен перемычками, выполненными за одно целое с ребрами и расположенными в торцовых частях ламели, а...

Номер патента: 1069039

Опубликовано: 23.01.1984

Автор: Пузанов

МПК: H01R 39/30

Метки: ртутный, токосъемник, центробежный

...работы устройства.Поставленная цель достигается тем, чтов центробежном ртуном токосъемнике,содержащем внешний вращаюсцийся чашеобразный электрод, снабженный радиальы ми перегородками, и внутренний неподвижный электрод, в контактном зазоремежду электродами расположена ртуть,свободная оверхность ртути в полостич;асцегося электрода расположена нодс .г ч одь, при этом в теле ненодвиж.с "гс электрода выполнены два канала для.,:; сг я сии воды, которые и меют выходолость врацающегося электрода в зо,с рзмс и;сния в ней слоя воды.На фн:.представлен центробеянйртутный токос ьемник, продольньй разрез;; фиг. 2 - разрез АЛ на фиг. 1. Токосьеник содержит внешний вращающийся чашеобразный электрод 1, снабженный радиальными перегородками 2....

Номер патента: 1069040

Опубликовано: 23.01.1984

Авторы: Дубинин, Потапов

МПК: H01R 39/58

Метки: давления, коллектор, машин, щетки, электрических

...27 переменного напряжения в постоянное. Выход преобразователя 27 соединен с первым входом регистрирующего прибора 28, блоком 29 умножения и входом первого блока 30 деления. Выход блока 30 деления связан с вторым входом регистрирующего прибора 28 и через блок 31 вычитания, второй блок 32 деления связан с третьим входом регистрирующего прибора 28. Масштабный блок 33 соединен с блоком 31 вычитания и блоком 32 деления. Четвертый вход регистрирующего при бора 28 связан с блоками 29, 30. Выход преобразователя 26 частоты в постоянное напряжение соединен с пятым входом регистрирующего прибора 28 и через квадратор 34 связан с входом блока 29 умножения.Устройство для измерения давлений щетки на коллектор электрических машин работает...

Номер патента: 1069041

Опубликовано: 23.01.1984

Авторы: Бабиков, Коровинский

МПК: H01R 43/00

Метки: контактов, невыраженным, ориентации, пластинчатых, пружинных, реализации, тяжести, центром

...невозможность ориентации пластинчатых пружинных контактов с не- выраженным центром тяжести.Целью изобретения является повышение качества контактов и производительности.Поставленная цель достигается тем, что согласно способу ориентации пластияча-.:, пружинных контактов с иевцраженным це.ггром тяжести, заключающемуся в подз"- контактов в бункер, размещении коятакт 6: и направляющих канавках бункера и ориентации их, перемещении контактов ограничителем-сбрасцвателем в зону отсекате.д.- и перемещении контактов в зону сборки, ор:. ентацию и перемещение производят оде; временно захватом образующими элементами цилиндрического барабана за усик .:он- такта.В устройстве для ориентации с. -.гзячатых пружинных контактов с нс .;кеяяым центром...
