Номер патента: 1803871

Опубликовано: 23.03.1993

Авторы: Ашурова, Гукасов, Демуров, Ефуни, Сухова, Чукаев

МПК: G01N 33/483, G01N 33/49

Метки: индивидуальной, нагрузкам, организма, оценки, физическим, чувствительности

...вводят 1 мл раствора ЕеЗО 4(38,5 ммоля) с последующей регистрацией ХЛ в течение е 30-40 секунд. О и редел я ют.интенсивность ХЛ (1) в отн, ед., рассчитывают коэффициент Кхл по известной формуле,55опКхл "т-,где 1 оп - интенсивность свечения плазмыкрови, отн, ед.;1 к - интенсивность свечения инкубационной среды без плазмы крови.После чего сравнивают величину Кхл с дрверительными интервалами его изменения при низкой и высокой работоспособности, и при его величине равной 0,69 - 1,04 судят о пониженной индивидуальной чувствйтельности организма к физическим нагрузкам, а при Кхл равном 1,163-1,583 - о повышенной индивидуальной чувствительнОсти организма к физическим нагрузкам,Соответствие предлагаемого способа задаче оценки индивидуальной...

Номер патента: 1798582

Опубликовано: 28.02.1993

Авторы: Житнухин, Зименков, Низамов, Применко, Ценципер, Чукаев

МПК: F16L 55/04

Метки: давления, стабилизатор

...насадка и многократно. го отражения прямых и отраженных волн давления от стенок корпуса и наружной поверхности насадка в предкамере. Кроме того, введение полусферической части насадка позволяет организовать лучшйе условия для входа жидкости и в перфорированные трубки. при пакетной компоновкеупругих элементов,Формула изобретенияСтабилизатор давления, содержащий ци 5 линдрический корпус с герметичной крышкой, входной и выходной. патрубки, днища,упругие элементы эллиптического поперечного сечения с перфорировайными трубкамии уплотнительными кольцами, равномерно0 расположенные вкорпусе, и предкамеру; о тл и ч а ю щ и й.с я тем, что, с целью повышения эффективности работы за счет снижения уровня пульсаций давлейия, онснабжен насадком,...

Номер патента: 1789824

Опубликовано: 23.01.1993

Авторы: Афонин, Галюк, Низамов, Применко, Чукаев, Чучеров

МПК: F16L 55/04

Метки: давления, магистральных, нефтепроводов, стабилизатор

...9 и камерь 1 7 установлены в дополнительных корпусах 6 последовательно от патрубка связи 4, Дополнительные корпуса 6 выполнены со сьемными торцевыми крышками 10, Полый цилиндрический корпус 3 снабжен сливными колодцами 11, равномерно расположенными по длине корпуса 3 и установленными в нижней части корпуса 3, Отверстия 12 перфорации проставки 1 расположены выше горизонтальной оси стабилизатора.Стабилизатор давления для магистральных нефтепроводов устанавливается в магистральном нефтепроводе в зоне прилегающей к насосной станции или в зоне вблизи задвижек и разветвлений и работает ., следующим образом.При пуске или остановке насоса высокого давления, а также при закрытии - открытии задвижек в магистральном трубопроводеи,...

Номер патента: 1779872

Опубликовано: 07.12.1992

Авторы: Низамов, Чукаев, Школа

МПК: F16L 55/04

Метки: гидравлических, давления, многорежимный, расхода, системах, стабилизатор

...установлена с образованием двух полостей подпружиненная сильфонная оболочка с регулировочным винтом, внутренняя полость оболочки 10 15 20 25 30 35 40 45 На фиг.1 изображен многорежимный стабилизатор расхода и давления; на фиг.2 - разрез А-А на фиг.1,Устройство содержит корпус 1 с установленной внутри перфорированной трубой 2 (участок магистрального трубопровода), предкамеру 3, боковые камеры 4, на которых равномерно по окружности закреплены концами упругие камеры 5 эллиптического сечения, охваченные с образованием полости жесткими оболочками 6, причем полости оболочек 6 соединены с боковыми камерами 4 отверстиями 7. Внутренние полости упругих эллиптических камер 5 связаны подводящими патрубками, имеющими запорный элемент 8, через...

Номер патента: 1765603

Опубликовано: 30.09.1992

Авторы: Епифанов, Низамов, Применко, Чукаев, Чучеров, Школа

МПК: F16L 55/04

Метки: гаситель, давления, колебаний, расхода

...эллипса, а ее внешний диаметр равен внутреннему размеру малой оси эллипса упругого элемента, центры меньших трубок расположены на большой осиупругого элемента и их поверхности прилегают к части его внутренней поверхности в области наибольшей кривизны и касаются центральной трубки, причем внутренние полости трубок и упругого элемента заполнены упругой металлической стружкой. На фиг, 1 представлена конструктивнаясхема гасителя; на фиг, 2 - разрез А-А на фиг, 1. 5 10 15 20 45 50 55 Гаситель содержит корпус 1 с входным и выходным патрубками, перфорированную трубу 2, демпфирующие эллиптические элементы 3 с размещенными внутри них упругими трубками 4, 5. Демпфирующие элементы закреплены на стенках 6 корпуса 1, Внутренние полости трубок и...

Номер патента: 1765601

Опубликовано: 30.09.1992

Авторы: Низамов, Чукаев, Школа

МПК: F16L 55/02

Метки: давления, расхода, стабилизатор

...оболочки 7 сообщена патрубками 35через демпфер 6 с внутренней полостьюоболочки 5, разобщенной от окружающейсреды запорным элементом 8, а внешняяполость сильфонной оболочки 7 сообщеначерез запорный элемент 12 с отводящим 40патрубком 11,Подготовка устройства к работе заключается в следующем,При открытом запорном элементе 8 изакрытом запорном элементе 12 производится заполнение сжимаемым рабочим телом внутренних полостей оболочки 5,сильфонной оболочки 7 и демпфера 6 додавления, примерно равного статическомудавлению в магистральной трубе 1. После 50заполнения системы запорный элемент 8закрывается, а запорный элемент 12 открывается. С помощью регулировочного винта9 добиваются такого положения, чтобывнутренняя полость сильфонной оболочки 7...

Номер патента: 1753174

Опубликовано: 07.08.1992

Авторы: Дербуков, Крюков, Низамов, Чукаев, Чучеров

МПК: F16L 55/04

Метки: гаситель, давления, колебаний, расхода

...камеру 3, образованную упругой оболочкой 4 с поперечным сечени ем в форме эллипса, Центральный трубопровод 1 частично охвачен кожухом 5, оболочка 4 установлена коаксиально центральному трубопроводу 1 внутри кожуха 5 и закреплена по торцам посредством флан цев 6. При этом отверстия 2 выполнены в секторах, ограниченных центральным углом не более 90 О, направленным по малой оси эллипса поперечного сечения оболочки, а плотность их выполнения убывает в окруж ном направлении к границам сектора, Внутренняя полость кожуха 5 может быть сообщена с окружающей средой.Гаситель работает следующим образом.При возникновении колебаний давле ния и расхода в центральном трубопроводе 1 происходит взаимодействие протекающей жидкости с демпфирующей полостью...

Номер патента: 1741940

Опубликовано: 23.06.1992

Авторы: Афонин, Галюк, Зайнашев, Низамов, Хатмуллин, Чукаев

МПК: B08B 9/08

Метки: емкостей

...расположении вертикальных отводов 20 на кольцевом трубопроводе 16 длина дугимежду соседними отводами 20 на основании (1) определяется как 2 лВср (2)игде Вср - средний радиус кольцевого трубопровода 16, на котором установлены отводы 20: п - число отводов 20, Для равномерного воздействия набоковые стенки резервуара 7 и на объем получаемой суспензии необходимо при равномерном расположении кольцевых трубопроводов 16 обеспечить и равенство длин дуг между соседними отводами 20 на всех кольцевых трубопроводах 16, Тогда в этом случае можно записать2 тйс 21 2 ГВсе 2 2 лйсркП 1 П 2 " ПИ гДе Вср 1 и - сРеДний РаДиУс кажДого кольцевого трубопровода 16, с 1-го по К-й;п 1 пм - число отводов 20 на каждом кольцевом трубопроводе 16, с 1-го по М-й.Таким...

Номер патента: 1724201

Опубликовано: 07.04.1992

Авторы: Борисов, Летягина, Рогожников, Чукаев, Шарова

МПК: A61C 8/00

Метки: зубной, имплантат

...мм длиннее, чемимплантат, Олизистонадкостный лоскут1осторожно отделяют распаторами,затем отмечают место препарированияложа. Первое отверстие в челюстипросверливают специальным фиссурным твердосплавным бором, После разметки общей длины ложа просверливаютпромежуточные отверстия, которыезатем соединяют фиссурным бором дляполучения сплошного ложа. Имплантатвводят в подготовленное ложе специальным инструментом (имплантатово.дом), а окончательно устанавливаютМлегкими ударами молотка по горизонтальной плоскости рукоятки. 50При этом сразу достигается надежная йфиксация имплантата благодаря его натягу в челюстной кости. Специальными ножницами иссекают серповидные фрагменты слизисто-надкостничных лоскутов у головки имплантата с обеих или одной...

Номер патента: 1717898

Опубликовано: 07.03.1992

Авторы: Афонин, Гречихин, Зименков, Низамов, Фомин, Чукаев, Чучеров

МПК: F16L 55/04

Метки: гашения, давления, колебаний, магистральном, трубопроводе

...В,ХалецкийРедактор С.Кулакова Техред М.Моргентал Корректор М.Максимишинец Заказ 866 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101 Изобретение относится к трубопроводной арматуре и может быть использовано для гашения колебаний давления и расхода рабочей среды в магистральных трубопроводах большого диаметра.Целью изобретения является улучшение демпфирующих свойств и упрощение конструкции устройства.На чертеже представлена конструктивная схема предлагаемого устройства.Устройство содержит цилиндрический корпус 1, охватывающий центральный трубопровод 2 с образованием демпфирующей...

Номер патента: 1717871

Опубликовано: 07.03.1992

Авторы: Афонин, Низамов, Подгорнова, Чукаев

МПК: F15D 1/02, F16L 55/04

Метки: движения, жидкости, создания, трубопроводах, ускоренного

...участком кольцевой канал 6, сообщающий полости камеры 3 и трубопровода 1 через отверстия 7.Отверстия 7 равномерно расположены на трубе 4 под углом Р к ее продольной оси, равным 165 о,Отверстия 2 равномерно расположены на трубопроводе 1 под углом а к его оси,15 о Устройство работает следующим образом.Жидкость, движущаяся по магистральному трубопроводу 1, поступает через отверстия 2 в упруго-демпфирующую камеру 3. Расположение отверстий 2 под острым углом к продольной оси трубопровода 1, а отверстий 7 - под тупым - способствует направленному поступлению жидкости из камеры 3 в кольцевой канал 6. Отсюда ускоренный поток жидкости поступает на выход устройства. 20 25 30 35 40 При неустойчивом режиме движенияжидкости в трубопроводе 1,...

Номер патента: 1681126

Опубликовано: 30.09.1991

Авторы: Максимов, Низамов, Хамидуллин, Чукаев, Чучеров, Школа

МПК: F16L 55/04

Метки: гаситель, давления, колебаний, пневмогидравлических, расхода, системах

...работы устройства.На фиг.1 представлен гаситель колебаний. продольный разрез, на фиг,2 - сечениеА - А на фиг.1.Устройство содержит корпус 1 с вход" 10ным 2, выходным 3 патрубками, перфорированную трубу 4, демпфирующие элементы 5,закрепленные концами на стенках 6 корпуса 1.Устройство работает следующим образом.Жидкость, протекающая по магистральному трубопроводу от входного патрубка 2к выходному 3, через перфорацию в трубе 4заполняет полость корпуса 1 и давление 20жидкости воздействует на демпфирующиеэлементы 5,При возникновении колебаний давления демпфирующие элементы 4 деформируются. При этом гашение колебаний 25происходит за счет диссипации энергии наперфорации трубы 4 и за счет демпфирования при деформации элементов 5.При...

Номер патента: 1672093

Опубликовано: 23.08.1991

Авторы: Максимов, Низамов, Хамидуллин, Чукаев, Чучеров, Школа

МПК: F16L 55/04, F16L 55/055

Метки: гашения, давления, демпфер, колебаний, расхода, трубопроводах

...на механическую деформацию эллиптических упругих камер 7. Нлиболег опасным для демпфера является гашение ГИДРаВЛИЧЕСКОГО УДаРа, ПРИ КОТОРОМ ДЕФОР мация упругих камер 7 максимальна. чгп может привести к их повреждению. Для исключения разрыва или повреждения амер 7 они охвачены жесткими оболочками 8 с образованием замкнутой полости с демпфирующей средой, что повышает надежность работы демпфера5 Работа упругих камер 7 в Областиупруих деформации Обеспечивается обьемом с демпфирующей сргдой, что ре гулируется заполнениел замкнугых поло стей жидкостью через трубки 9 с запорным 10 элементами 10, Н качестве дел 1 пфирующейсреды возможно использование резиновых шариков что также повша т адяжность работы демпфера. 15 Формула изобретения1. Демпфер...

Номер патента: 1559395

Опубликовано: 23.04.1990

Авторы: Смесова, Чукаев, Шаманаев

МПК: H03K 3/28

Метки: генератор, импульсов, управляемый

...ВЯ-триггераприсутствует напряжение, соответствующее логическому "0", так как на вхо"ды логического элемента ИЛИ-НЕ 6 подаются напряжения, соответствующиеуровню логической "1",Скорость заряда конденсатора изменяется в зависимости от управляющего напряжения и определяет регули 50руемый и нтер вал между импул ь сами.При появлении уровня логической"1" на К-входе КБ-триггера 1, триггер1 опрокидивается и на прямом выходепоявляется низкий уровень напряжения, 55что приводит к отпиранию ключаКонденсатор КС-цепи 3 начинает разряжаться. Так как напряжение, до которогозаряжается конденсатор, постоянно,то и время разряда конденсатора постоянно, а это обеспечит постояннуюдлительность импульса при изменениичастоты следования импульсов в зависимости...

Номер патента: 1541331

Опубликовано: 07.02.1990

Авторы: Куроедов, Пронченко, Чукаев

МПК: E01B 31/04

Метки: рельсорезный, станок

...и корпус 15 конического реверса соединены посредством скалки 16, Скалка закреплена накорпусе конического реверса и уста,новлена с возможностью перемещения в35отверстии 17 корпуса закрытой конической передачи.Станок работает следующим образом,За головку и шейку. рельса крепятся рельсовые зажимы 2. При включениидвигателя 1 вращение передаетсячерез муфту 5 ведущему колесу 4,. а снего - ведомому колесу 6 и валу 7,далее вращение передается ведущемуколесу 9 и ведомым колесам 1 Оч 11, установленным на выход"ном валу 12. На последнем размещен отрезной абразивный диск, который, вращаясь через кулачковую муфту 13 от ведомых колес 1 О,или 11,осуществляют резание рельса при перемещении корпуса 15 относительно корпуса 14 вдоль оси ведомого вала...

Номер патента: 1520417

Опубликовано: 07.11.1989

Авторы: Камалов, Камалова, Чукаев

МПК: G01N 25/02

Метки: исследования, превращении, процесса, тепломассообмена, фазовом

...Устройство содержит корпус с расположенным по его оси сердечником, в тело которого помецен термодатчик. На одной из стенок корпуса параллельно сердечнику, являющемуся первым электродом, расположен второй электрод. Оба электрода подключены к источнику высокого напряжения. В качестве на" гревателя использован транзистор из схемы термостабилизации, подсоединенный к сердечнику. 2 ил,одной из стенок корпуса 1 раэлектрод 7, подключенный к ввольтному источнику 8 напряжения, второй полюс которого соединен с сер дечником 2. Сердечник 2 размраллельно электроду 7.Устройство работает следуюцим образом.В корпус 1 помецают исследуемое вещество и включают устройство. При этом напряжение разбалансировки мост на резисторах, усиленное дифференци"...

Номер патента: 1456288

Опубликовано: 07.02.1989

Авторы: Белявский, Веретельников, Гродзинский, Сологуб, Чукаев

МПК: B23H 7/00, B23H 7/12

Метки: алмазных, кругов, правки, электроэрозионной

...через шунтирующие емкости 7 и последовательно включенные индуктивности 8 и 9. При этом параллельно индуктивности 9 включены вентили 10 катодом к отрицательному полюсу генератора 3,Устройство работает следующим образом.При по т генератора 3 че индуктив288 Составитель Р.МельдРедактор Л.Гратилло Техред И.Ходанич орректор М Подписное ираж 8 Заказ 7513/14 ВНИИПИ Госуда енного комитета по 13035, Москва, Жтизл,ическое предприятие, г. Ужгород, ул. зводственно-пол 3 1456 ности 8 и 9 заряжаются накопительные емкости 7.При пробое импульс тока разряда образуется за счет энергии емкости 7 и тока генератора 3 через вентиль 10 и индуктивность 8.В моменты паузы между импульсами генератора 3 разрядный ток образуется при разряде емкостей 7Задний...

Номер патента: 1359587

Опубликовано: 15.12.1987

Авторы: Камалова, Чукаев

МПК: F24H 7/00

Метки: аккумулятор, тепловой

...подключенных к высоковольтному источнику постоян 40 ного напряжения и установленных вкорпусе в объеме рабочего вещества вдоль поверхности теплообмена,Составитель А,Гарбузов Техред И,Попович Корректор М,Максимишинец,Редактор А.Огар Тираж 660 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва,.Ж, Раушская наб д, 4/5Заказ 6140/40Производственно-полиграфическое предприятие, г, Ужгород, ул, Проектная, 4 Изобретение относится к теплоэнергетике и может быть использовано в устройствах аккумуляторов тепловай энергии, преимущественно солнечной,Цель изобретения - повышение маневренности путем интенсификациитепломассообмена,На чертеже изображен тепловой аккумулятор, продольный разрез,Тепловой аккумулятор...

Номер патента: 1335392

Опубликовано: 07.09.1987

Авторы: Гуревич, Любалин, Чукаев

МПК: B23H 9/12

Метки: сопрягаемых

...Фотокопир закрепляют на предметном столе 2 фотокопировдльного устройства, установленного на скобе 3 электроэрозионного вырезного станка, фотоголовка 4 располагается на станине, На скобе перематывают, проволочный инструмент 5, на столе б станка закрепляют латунную заготовку 7 толщиной 1 мм, изкоторой получают охватываемый и охватывающий промежуточные элементы,и производят нрезание инструмента наглубину 3-4 мм.После этого смещают фотокопир 1 относительно фотоголовки 4 до совмещения оптической оси 13 с границейсвет - тень контура крестообразнойформы на фотокоире 1, закрепляют вэтом положении и производят вырезание охватывающего и охватываемогоэлементов 9 и 10. Совмещение оптической оси 13 контролируют по положениюцентра фотодиода 8,...

Номер патента: 1248771

Опубликовано: 07.08.1986

Авторы: Горохов, Огар, Пронченко, Ряузов, Сухих, Чукаев

МПК: B24B 27/06

Метки: рельсорезный, станок

...путем улучшения условии зксплутации станка за счет уменьшения массы, рационального использования мощности на приводном валу с абразивным диском и обеспечения оптимальных режимов резания за счет колебаний абразивного диска. ОНа фиг. 1 изображен рельсорезный станок, общий вид; на фиг. 2 - кинематическая схема режущей головки рельсорезного станка.Предлагаемый станок содержит переставляемую балку 1 с рельсовым зажи 15 мом 2, На балке крепится режущая головка 3 с бензодвигателем 4. На режущей головке смонтированы шарнирный четырехзвенник 5 и дополнительный промежуточный вал 6, позволяющий совершать качающемуся блоку с абразивным диском 7 колебательные движения в вертикальной плоскости вокруг промежуточного вала 6 перпендикулярно образующим...

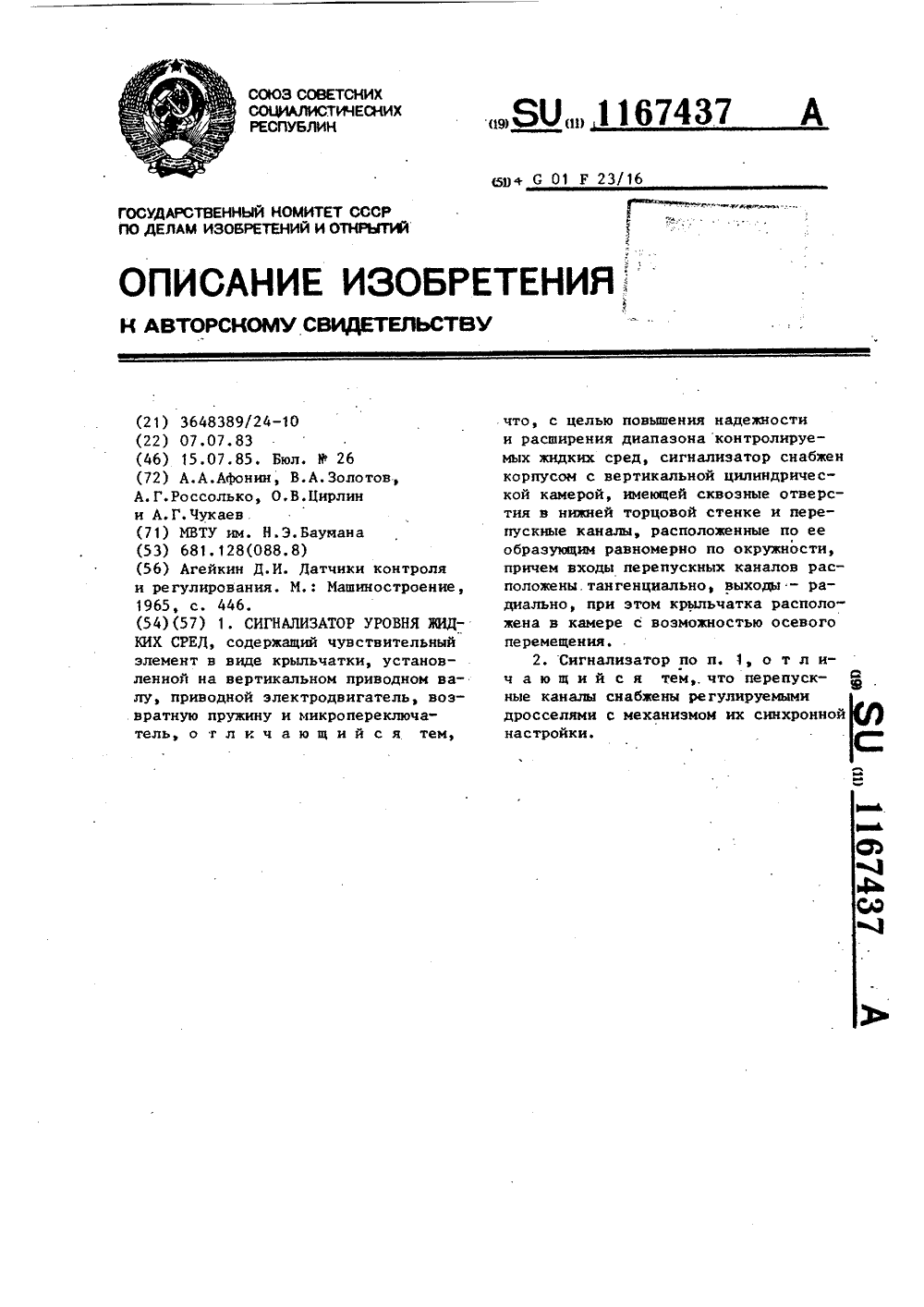

Номер патента: 1167437

Опубликовано: 15.07.1985

Авторы: Афонин, Золотов, Россолько, Цирлин, Чукаев

МПК: G01F 23/16

Метки: жидких, сигнализатор, сред, уровня

...заполняет корпус 4 и начинает совершать вращательное 50 движение в корпусе 4 совместнос крыльчаткой 2. При вращении жидкости в корпусе 4 возникает переток жид" кости по каналам 10 при открытых дросселях 11. Переток жидкости по каналам 10 из точки В в точку Г происходит за счет того, что входы каналов 10 подключены к корпусу 4 тангенциально, а выходы - радиально и по нормали, при этом перепад давления между выходом и входом образуетсяза счет скоростного напора потока жидкости по каналам 1 О. В результате указанного перетока жидкости по каналам 10 возникает торможение основногокольцевого потока жидкости в корпусе 4 за счет присоединенной массы жидкости и, следовательно, появляется разница в окружных скоростях жидкости в корпусе 4 и...

Номер патента: 1145946

Опубликовано: 23.03.1985

Авторы: Горохов, Огар, Пронченко, Ряузов, Сухих, Харитонов, Чукаев

МПК: A01D 34/20

Метки: косилка

...с возможностью поворота в горизонтальной плоскости, и кривошипом, смонтированным на тихоходном валу редуктора, быстроходный вал которого кинематически связан с режущим органом, при этом колено кривошипа размещено в пазу пластины, а тихоходный вал установлен в опоре, не имеющей пластину, с возможностью поворота в горизонтальной плоскости.На фиг, 1 показана конструктивная схема косилки; на фиг. 2 - ее привод.Косилка содержит раму 1, со стрелой 2, на конце которой установлен режущий орган 3, Рама смонтирована на тележке 4, На раме 1 на кронштейне 5 размещена режущая головка с приводом вращения режущего органа (режущего диска) 3. Привод состоит из двигателя 6 с червячным редуктором 7, быстроходный вал 8 которого кинематически связан с...

Номер патента: 952542

Опубликовано: 23.08.1982

Авторы: Горохов, Макаров, Огар, Пронченко, Ряузов, Синявский, Чукаев

МПК: B24B 27/06

Метки: рельсорезный, станок

...при помощи ручек-упоров 9,Станок работает следующим образом.Станок закрепляется эа головку ишейку рельса при помощи зажима 2.При включении двигателя 5 крутящиймомент передается от него через зубчатую передачу (мультипликатор) 10,центробежную муфту 11 и клиноременную передачу 12 на абразивный диск 7.Назначение муфты - автоматически15 отключать двигатель при внезапнойперегрузке. Закончив резание головки, шейкии части подошвы рельса, абразивный 2 О диск 7 выводится из зоны резания иподнимается, Двигатель 5 выключается. Каретка 4 перемещается по цилиндрическим направляющим 3 на другуюсторону рамы 1. Режущая головка 6поворачивается вокруг оси А и приводится в рабочее положение. Двигатель 5 включается и происходит дореэание подошвы рельса с...

Номер патента: 941448

Опубликовано: 07.07.1982

Авторы: Волков, Володин, Гопкин, Зиначев, Зиновьева, Иванова, Киселева, Куклашев, Перепелкина, Попков, Попов, Селиванова, Сорокин, Улитин, Фейгенберг, Чукаев, Шевкова, Шулешко

МПК: D02G 3/02

Метки: волокон, диафрагменной, крученой, поливинилспиртовых, пряжи, ткани, электролизеров

...относительной разрывной нагрузки пряжи, что объясняется некоторым повреждением и разрывом длинных волокон. При меньшем числе воздействий приемного барабана (8 - 11) разъединение волокон недостаточно, относител ьная разрывная нагрузка пряжи понижается, а неровнота возрастает, Выработанная пряжа не отвечает необходимым требованиям для использования ее в диафрагменной ткани.Крученая пряжа, изготовленная при числе воздействий приемного барабана на одно волокно 12 - 15 в чесании, коэффициента крутки менее 27 в прядении и натяжении с запасом прочности 6 - 8 в кручении, является рыхлой, волокна в ней хорошо разъединены, она имеет высокую ворсистость (более 15) и набухаемость более 170 О/о. 5 10 15 20 Пример 1. Пряжу линейной плотности 58+1...

Номер патента: 933313

Опубликовано: 07.06.1982

Авторы: Горохов, Огар, Синявский, Сухих, Чукаев

МПК: B23D 47/00

Метки: отрезное

...возможностей, устройство снабженоподпружиненной промежуточной рамой,несущей подпружиненный привод режущегоинструмента, установленный на основании с возможностью перемещения, при35этом основание снабжено шарниром, предназначенным для размещения зажимногомеханизма,Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР642009, кл, В 23 Ц 49/04, 1976(прототип). новлен вертикально, смещен относительно плоскости разреза, а на поперечине промежуточной рамы установлен ползун 14, выполненный с возможностью перемещения относительно основания в направ ленни, перпендикулярном плоскости резания, С ползуном скреплена гайка 15, а на основании перпендикулярно плоскости резания установлен поворотный винт 16, входящий...

Номер патента: 842746

Опубликовано: 30.06.1981

Авторы: Афонин, Чукаев

МПК: G05D 23/30

Метки: термостат

...оребренной термостатируемой камеры 2, а на втором задатчике 15 - нижней предельно допустимой (или начальной) температуре той же поверхности.Работа термостата осуществляется следующим образом, По команде с Земли командное устройство 20 подключает источник 6 питания к второму релейному элементу 11. Так как температура, измеряемая первым термодатчиком 8 равна начальной температуре поверхности оребренной термостатируемой камеры 2, которая отлична от заданной на первом задатчике температуры 8, то на схеме сравнения первого усилителя 9 возникает сигнал разбаланса, Этот сигнал усиливается, выпрямляется и подается на вход второго релейного элемента 11, который подключает источник 6 питания к объекту 19 регулирования. Сигнал с выхода второго...

Номер патента: 810871

Опубликовано: 07.03.1981

Авторы: Горохов, Куроедов, Огар, Пронченко, Синявский, Сухих, Чукаев

МПК: E01B 31/04

Метки: рельсорезный, станок

...4 иинематнческая схема рельсорезного станка; на фиг, 5 - ,режущая головка в двух рабочих положениях.Рельсореэный станок содержит, режущую головку 1, включающую привод 2, связанный с помощью передаточного механизма 3 с абразивным диском 4, и присоединенную,к рычагу 5 направляющего;рычажного механизма посредством Г-образного элемента б. Рельсовый зажим 7 через установленные на нем упоры 8 взаимодействует с лрисоеднненным к нему рычагом 9, на котором закреплен фиксатор 10 с пружиной 11.Режущая головка 1 фиксируется установленным,на ней фиксатором 12.Станок работает следующим образом, 1 О 871Рельсорезныи станок, с д рно е жащий назм, на кочп авляющий рычажныи механиз очагов которого шарнир.ноеплен ельсовый зажим, а яд м головка,д гого...

Номер патента: 783393

Опубликовано: 30.11.1980

Авторы: Горохов, Корнеев, Куроедов, Макаров, Огар, Пронченко, Ряузов, Синявский, Чукаев

МПК: E01B 31/04

Метки: рельсорезный, станок

...оси рельса, позволяет уменьшить до требуемых пределов время и длину контакта материала рельса с абразивным кругом, что приводит к уменьшению времени резания, ликвидации у 3 78339 10, входящее в зацепление с шестер ней 11, установленной на тихоходном валу 12 планетарного редуктора 3. На валу 13 зубчатого колеса 10 установлен кривошип 14, хоторый шарнирно соединен с шатуном 15, Шатун 15 шарнирно соединен с рамой 1. В рычаге 7 передаточ-. ного механизма 6 смонтирована фрикционная муфта 1 6, соединенная с тихоходным валом 1 2 планетарного редуктора 10 3 цепной певецачей 17 и с валом подачи 18 - зубчатой передачей 19 и ху-лачховой муфтой 20.Рельсорезный станок работает следующим образом. 15Станок закрепляется эа головку и шейку рельса...

Номер патента: 710556

Опубликовано: 25.01.1980

Авторы: Дружинин, Калимулин, Поляков, Тихомиров, Чукаев, Шаманаев

МПК: A63B 71/00

Метки: боксу, очков, подсчета, соревнований, судействе

...7 управления, блок 8 памяти и коммутаторы 9 и 10, Для контроля срабатывания датчиков к ним подключены соотвественно контрольные индикаторы11 и 12,Устройство работает следующимобразом.Судьи вне ринга нажатием на дат Очик 1 или 2 фиксируют вспомогательные очки за каждое оцененное 11 вижение боксеров. Одновременно с срабатыванием датчиков 1 или 2 загораютсясоответствующие красный 11 или синий р 512 контрольные индикаторы, по которым судья может контролировать прохождение сигнала о фиксации вспомогательного очка, и Формируются одиночные импульсы, которые поступаютна входы реверсивного счетчика 6, Навыходах реверсивного счетчика бформируются одиночные импульсы какпри увеличении,так и при уменьшенииразности на каждые три вспомогательных...

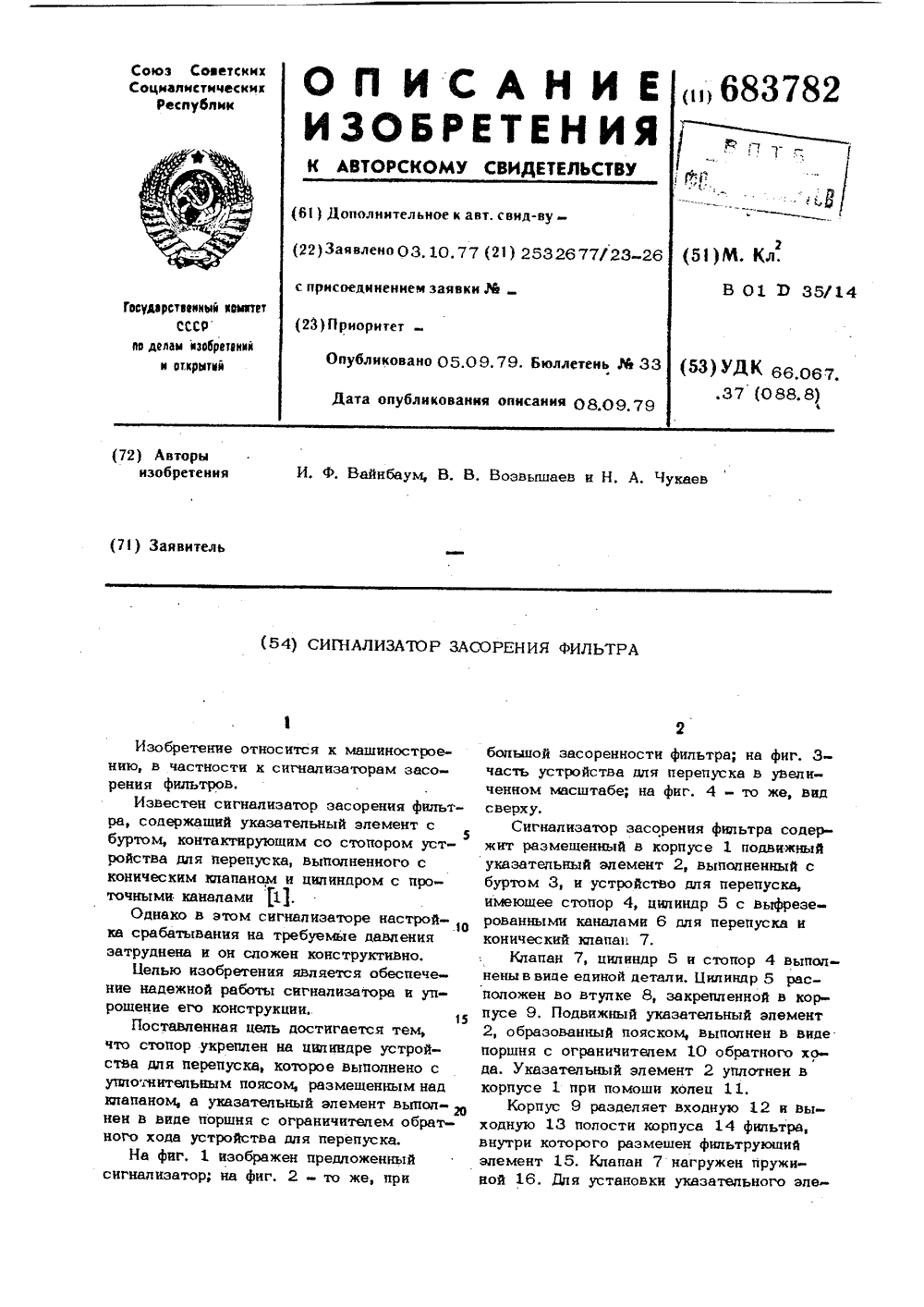

Номер патента: 683782

Опубликовано: 05.09.1979

Авторы: Вайнбаум, Возвышаев, Чукаев

МПК: B01D 35/14

Метки: засорения, сигнализатор, фильтра

...пояс 18, а каналы 6 разделены между собой перемычками-направляюшими 19. Клапан 7 выполнен с цилиндрическим выступом 20 дпяцентрирования пружины 16,Сигнапизатор работает следующим образом.В рабочем попожении при малом за- Ффсорении фильтрующего элемента 15 клапан 7 закрыт (см. фиг, 1)а стопор 4,контактируя с буртом 3 на указатепьномэлементе 2, удерживает его во вдвинутомпопожении. Вся жидкость поступает из по- ипасти 12 в полость 13 через фипьтруощий элемент 15, который обеспечиваетее очистку, Фипьтруемая жидкость подается в полость 12 под давпением. По мерезасорения фильтруюшего эпемента 15 его 26гидравлическое сопротивление возрастает,увепичивая перепад давпения между полостями 12 и 13,При достижении заданной вепичины перепада сила...
