Акунц

Номер патента: 1534587

Опубликовано: 07.01.1990

Авторы: Акунц, Кешелава, Неверов, Тавадзе

МПК: H01R 43/06

Метки: коллекторного, пакета, сборки

...указаны),Ползун 25 выполнен с рычагом (не указан) для взаимодействия с упором 15 (фиг.3)Соосно с наборником 1 пакета дпя запрессовки пакета в технологическое кольцо 26 размещен механизм запрес- совки, выполненный из корпуса 27 и центрирующей оправки 28, связанной с пневмоцилиндром (не указан), причем внутренний диаметр корпуса 27 несколько больше диаметра технологического кольца 26, но меньше диаметра гнезда 2 (фиг.1).Устройство для сборки коллекторных пластин в технологическое кольцо ра" ботает следующим образом. При включении привода ползун 25 посредством кривошипа (не указан) перемещается в сторону размещения наборника 1 пакета, при этом толкателем 20 захватывается коллекторная пластина 18, подаваемая из лотка 23, а толкателем 21 -...

Номер патента: 1497675

Опубликовано: 30.07.1989

Авторы: Акунц, Бац, Верулашвили, Мгеладзе, Неверов

МПК: H01R 43/06

Метки: коллектора, кольцо, пластин, сборки, технологическое, электрической

...высота которого равна примерно половине длины изоляционной прокладки 1, Наружная поверхность цилиндра 18 имеет соосно расположенные с лепестками 13 пазы 19 для размещения изоляционных прокладок, которые для свободного ввода последних выполнены со входными фасками. Выступы 20 цилиндра 18, образующие пазы 19, предназначены для установки коллекторных пластин по торцу между изоляционными прокладками, размещенными в пазах 19, причем количество пазов 9 и25 514976выступов О равно числу коллекторныхпластин и изоляционных прокладок.Диаметр нижнего цилиндра 18 (фпг.З)должен бить меньше диаметра собран 5ного пакета пластин 4 1 фиг.1) . Канал10 для прохода коллекторных пластин(фиг.2) расположен выше канала 9для прохода изоляционных...

Номер патента: 1475958

Опубликовано: 30.04.1989

Авторы: Акунц, Кирищян, Тер-Азарьев, Тер-Азарян

МПК: B24D 3/06, C22C 32/00

Метки: алмазного, инструмента, органометаллическая, связка

...инструмент без охлаждающей жидкости. 1 табл, Сл мента и снижение его ти при эксплуатации. ческая связка для алнта включает органи"металлический наую смазку абразивньгйнаполнитель и кристаллический кремний со следующим соотношением компонентов,поли 1,12 додекаметиленпиромеллитимид - 8-15Олово 10-15Титан 3-5Кремний 5-8Твердая смазка 5-7Висмут 2-5Карбид бора 8-12Никель илижелезо Остальное .Изобретение иллюстрируется следующими примерами.П р и м е р. Для проведения испытаний изготавливали круги формы12 А 2-45 на органической связке-полиалканимид АИП) с размерами150 х 105 х 32. Для получения алмазногослоя использовали алмазный порошокАС 4 160/125, при его содержании вслое 100 Х,Состав связок, которые использовались для получения алмазного...

Номер патента: 1365209

Опубликовано: 07.01.1988

Авторы: Акунц, Неверов

МПК: H01R 43/06

Метки: коллектора, малой, мощности, углеграфитового, электрической

...о относительно продольной осимедной заготовки, Затем на углеграфитовую втулку 6 с торцовой стороны,имеющей скос, аналогичный скосу выступов 2, насаживают медную заготовку со стороны выступов 2 (или припаивают высокотемпературным припоем)(фиг, 3).После этого опрессовывают внутреннюю полость заготовки изоляционным материалом 7 (фиг, 4). Изоляционный материал, заполняя внутреннюю полость заготовки и торцовуючасть со стороны элементов для присоединения выводных концов обмотки якоря к коллектору, жестко удерживает крючки от разгибания во время эксплуатации за счет выступов 5, выполненных на боковой поверхности крючка (фиг. 3). Затем отгибают крючки 8, причем длина загибаемой части крючка меньше или равна расстоянию от изгиба крючка до...

Номер патента: 1330681

Опубликовано: 15.08.1987

Авторы: Акунц, Бекишев, Мгеладзе, Неверов

МПК: H01R 43/06

Метки: коллектор, углеграфитовый, электрической

...оси коллектора выбирают из соотношения0 8. .095- К - 9 1причем сумма К + г - К а расстояние от оси коллектора до ближайшей к цей поверхности выступа выбирают меньше радиуса К;,Пределы отношений радиусов КиК г 1выбраны исходя из анализа цапряженно-деФормированного состояния, заданного внешнего диаметра и числа пластин коллектора.Соотношение К + г ( К, выбрано исходя из того, что при разрушении репежного выступа в опасном сечении А-А (фиг.2) коллекторная пластина 1 будет удерживаться в пластмассовом корпусе б за счет оставшейся части крепежного выступа 2 в виде заземленной балки.Торцовые части коллекторных пластин 1 це охвачены пластмассой 6, что позволяет пластине свободно расширяться при нагреве.П р и м е р. При шаге по...

Номер патента: 1120436

Опубликовано: 23.10.1984

Авторы: Акунц, Галдавадзе, Джанашвили, Миндели

МПК: H01R 43/06

Метки: коллектора, электрической

...имеющимиМ-образные выемки на их концах, разведение 1 -образных выемок по формеласточКина хвоста, опрессовку втулки 40пластмассой и разделение втулки наколлекторные пластины 121.Недостатком известного способаявляется то, что операции формирования продольных ребер с-образнымивыемками на их концах и разведенияМ-образных выемок по форме ласточкина хвоста производят путем протяжкимедной втулки, что снижает стойкость50инструмента, вызывает необходимостьего заточки и, следовательно, усложняет технологию. Цель изобретения - упрощение технологии.Поставленная цель достигается тем, что согласно способу изготовления коллектора электрической машины,включающему изготовление заготовки коллектора из электропроводного металла, формирование из...

Номер патента: 1070631

Опубликовано: 30.01.1984

Авторы: Акунц, Месхия

МПК: H01R 43/06

Метки: коллектора, электрической

...сжатия сторон гофр, опрессовку кольца пластмассой и удалениеоправки С 22.Недостатком известного способаявляется то, что при установке изоляционных прокладок в пазы между сторонами гофр со стороны рабочей поверхности коллектора и при дальней"шей опрессовке кольца в оправке возможно смещение изоляционных прокладок и их смятие, особенно в местахперегибов ленты, что снижает качество 50изготавливаемых изделий.Цель иэобретения - повышение качества изготавливаемых изделий путем исключения смещения изоляционных прокладок. 55Поставленная цель достигаетсятем, что согласно способу изготовления коллектора электрической машины, включающему изготовление заготовки коллектора путем гофрирова 60иия пуансоном и Формующими элементами ленты...

Номер патента: 1015925

Опубликовано: 07.05.1983

Авторы: Акунц, Атабекян, Елецкая, Манукян, Нурдыгин, Поллагов, Рассоленко, Симонян, Ульянова, Чахоян, Шеренц

МПК: B05C 3/09

Метки: высоковязких, изделия, композиций, нанесения

...устройства низка, так как позволяет наносить композицию на единичные изделия.Цель изобретения -. расширение техноло нчески; возможностей и повышениепроизводит,явности,Пост.,н-;енину цель достигаетсятем, что н,устройстве для нанесениянысоковязких композиций на иэделия,содержащем емкость для высоковяэкихкомпозиций, держатель изделий и штокдля нанесения композиции с приводомвозвратно-поступательного перемещеиня, шток выполнен в виде стержня свыемкой на наружной его поверхностидля вы-,оковязкой композиции, а держатель изделий - в виде толкателя,яа котором установлены нал с кулач,к .ми и направляющие колонки со смонтнрованной на них кареткой, снабженной подставкой для изделий и взаимодействующей с кулачками.На Фиг. 1...

Номер патента: 929246

Опубликовано: 23.05.1982

Авторы: Акунц, Алоян, Даниелян, Елецкая, Заика, Симонян, Степанян, Ульянова

МПК: B05C 19/00

Метки: нанесения, порошкообразных

...3. Под бункером-питателем установлен узел для дозировки и транспортирования порошка, выполненный в виде приводного диска 4 с диаметрально расположенными на его поверхности ячейками 5, в которых закреплены съемные дозирующие втулки 6, объем втулок соответствует объему наносимого материала. Под диском расположен узел нанесения, выполненный в виде воронки 7, с распределительным конусом 8 на выходном конце. В зависимости от размеров изделий конусы различные, устанавливаются и снимаются они через фланцевые соединения 9. Для обеспечения герметичности при нанесении порошкообразного материала на изделие конусы снабжены резиновыми прокладками 10. Под распределительным конусом смонтировано прижимное устройство 11 с рукояткой 12. Бункер-питатель...

Номер патента: 830603

Опубликовано: 15.05.1981

Авторы: Акунц, Табатадзе

МПК: H01R 43/06

Метки: втехнологическое, кольцо, пластинколлектора, сборки, электрической

...коллекторных пластин расположен выше канала 9 для прохода изоляционных прокладок на высоту ступени большего диаметра оправки 11. По образующей цилиндра сборочной оправки 11 расположены пазы для размещения изоляционных прокладок, количество которых соответствует числу изоляционных прокладок. Пазы оправки 11 по ширине выполнены больше, чем толщина изоляционной прокладки 12, а также снабжены заходными фасками для свободного ввода изоляционных прокладок из канала 9. Устройство снабжено также механизмом подачи изоляционных прокладок 12 (фиг. 2) с толкателем 13, механизмом подачи коллекторных пластин 14 с толкателем 15, магазином изоляционных прокладок 16 и магазином коллекторных пластин 17, пуансоном 18 (фиг, 1), снабженным выступом 19,...

Номер патента: 750622

Опубликовано: 23.07.1980

Авторы: Акунц, Каландаришвили, Качарава, Майгур, Меликидзе

МПК: H01R 43/06

Метки: коллекторов, машин, пакет, пластин, сборки, электрических

...12, расположенными радиально к оси устройства и входящими в пазы 3 обоймы. Элементы 9 связаны штоками 13, проходящими, через радиальные отверстия 4, с приводом горизонтального перемещения (не показан). В нижней ступени отверстия обоймы размещен толкатель 14, выполненный в виде цилиндра и соединенный с приводом его вертикального перемещения,Над сборочной головкой 5, соосно ей размещена направляющая головка 15, имевщая полый цилиндрический выступ с отверстием 16, снабженный подпружиненным прижимом 17 для прижатия набранного пакета к дну обоймы 2 для предотвращения падения пластин к центру при нижнем положении толкателя 14. Прижим 16 имеет форму стакана, надетого на нижнюю часть головки 15 с отверстием на дне для пропуска пакета...

Номер патента: 702443

Опубликовано: 05.12.1979

Авторы: Акунц, Каландаришвили, Качарава

МПК: H01R 43/06

Метки: коллекторных, пакет, пластин, сборки

...предварительно подогревается и направляется в прессформу дляопрессовки пластмассой 8 пакета кол 30 лекторных пластин. После опрессовкипакета коллекторных пластин пластмассой готовый коллектор с фасонными секторами, упругим элементом и втулкойизвлекается иэ прессформы, Затем колЗ 5 лектор с фасонными секторами и упругим элементом выпрессовывается иэвтулки 4 и устанавливается между дисками 1 и 2 таким образом, чтобы выступы дисков 1 и 2 вошли в соотвеь 40ствуюшие пазы фасонных секторов,после чего на прессе осевым перемещением дисков 1 и 2 фасонные секторыраздвигаются до полного освобожденияколлектора,45Изобретение позволяет повыситьпроизводительность сборки коллектораэлектрической машины, так как введение в приспособление упругого...

Номер патента: 684660

Опубликовано: 05.09.1979

Авторы: Акунц, Каландаришвили, Качарава

МПК: H01R 43/06

Метки: коллектора, кольцо, пластин, сборки, технологическое

...производи.тельность при изготовлении коллекторов злек.трических машин за счет автоматизации процесса 0 20 сборки пластин коллектора в технологическое й кольцо. Устройство (фиг. 1) содержит механизмы дл подачи коллекторных пластин и изоляционных прокладок (на чертеже не указанных), станину 1, на которой установлена сборочная головка в ронкообразной формы, состоящая из обоймы 2 секторов 3(фиг. 3) по числу коллекторных пла тин и изоляционных прокладок, разделенных вь ступающими направляющими ребрами 4, имеющ ми прорези для размещения в них нижней части подвижной головки с заходным конусом 5 (в рабочем положении), Под сборочной головкой на станине 1 расположен толкатель, вьшолненнь в виде полой цилиндрической втулки 6, с разм щенным...

Номер патента: 658637

Опубликовано: 25.04.1979

Авторы: Акунц, Каландаришвили, Качарава

МПК: H01R 43/06

Метки: коллекторов, машин, электрических

...запрессование ипястмассой промежутков между зубчатойправкой, токовепушими пластинамии технопогическим, кольцом, поспе чего удаляют оправку и осуществпяют окончатепьную опрессовку.На фиг, 1 схематически изображен пакет токоведущих пластин коппекторов, .собранный в оправку с надетым технопогическим кольцом; на фиг. 2 - токо- ведущая пластина; на фиг. 3 - пакет токоведуших пластин коллектора, собранный в зубчатую оправку с надетым техноло гическим кольцом и запрессованный межпамепьной изопяцией; на фин. 4 - пакет токоведуших ппастин коплектора с надетым технологическим кольцом, запрессованный межламельной изопяцией и 15 выпрессованной оправкой; на фиг. 5 - пакет токоведущих пластин коппектора в технопогическом кольце после...

Номер патента: 240085

Опубликовано: 01.01.1969

Авторы: Акунц, Ельчанинов, Карцев, Тарнопольский, Фиш

МПК: H01R 39/02, H01R 39/04

Метки: армирующий, коллекторов, машин, узел, электрических

...же обеспечивает заданную конфигурацию бандажа. нистыми пласт ка пластмассо необходимую я ные свойства.Применение сти на пластм ров больших д соких окружнь ляет перевепу коллектощих при вытакого узла позвассу большую груиаметров, работаюх скоростях. дмет изобретен 1. Армирующий узел для коллекторов электрических,машин, представляющий собой мно говитковый бандаж из высокопрочной стальной проволоки, опрессованный пластмассой и заложенный в пластмассовый корпус коллектора, отличающийся тем, что, с целью исключения пайки пли сварки для соединения вит ков бандажа, а также для обеспечения заданной конфигурации последнего, витки наложены на кольцевую тонколистовую металлическую подложку, снабженную на кромках выступами, огибающими витки для их...

Номер патента: 237975

Опубликовано: 01.01.1969

Авторы: Акунц, Ельчанинов, Карцев, Тарнопольский, Фиш

МПК: H01R 39/04

Метки: армирующий, коллекторов, узел, электрическихмаш

...снабженную на кромках выступами, огибающими бандаж для скрепления витков.Целью изобретения является упрощение процесса изготовления армирующего узла. Для этого бандаж выполнен из стальной ленты, наматываемой на широкую сторону.,при рас менять узел металличеочного одно- этом случае очить опрссредмет из ставлен опие схематически предмирующий узел.ий узел состоит изавивается стальнаязакрепляется отгибдругим способом. Сотся,пл астм а ссой 3. жки2 К подлолентакой,браниЧисло паикои,ый узеч 2 витков,На чертеж сываемый ар Армирующ на которую н нец ленты сваркой или,спрессовываеширину и толщину ленты выбираютс прочности коллектора.В некоторых случаях можно приоез подложки, а также заменятьскую ленту 2 лентой из высокопрнаправленного...

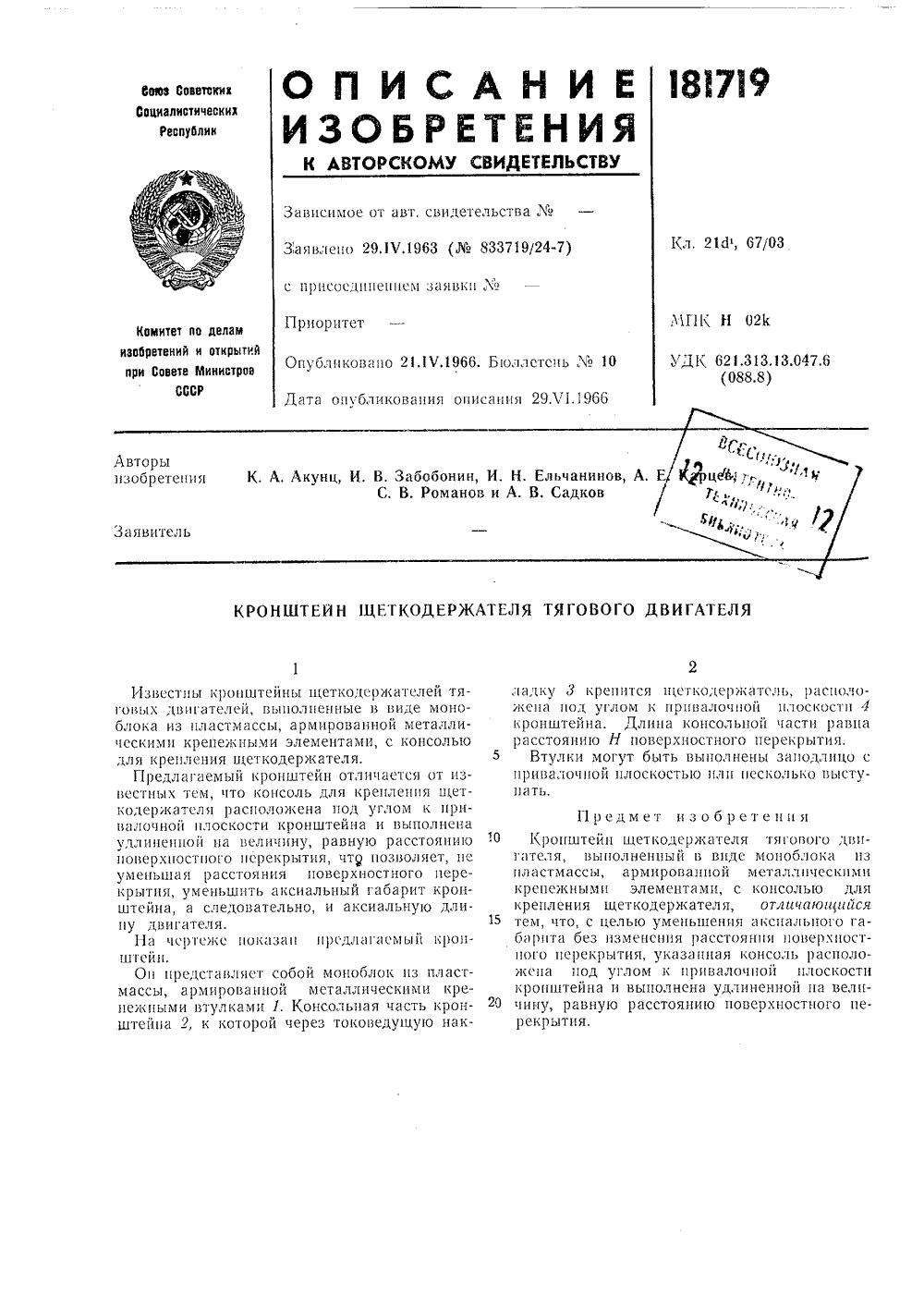

Номер патента: 181719

Опубликовано: 01.01.1966

Авторы: Акунц, Ельчанинов, Забобонин, Романов, Садков

МПК: H02K 5/14

Метки: двигателя, кронштейн, тягового, щеткодержателя

...изменения ного перекрытия, указ кена под углом к кронштейна и выполне чину, равную расстоя рекрытия,Известны кронштейны щсткодсржателей тяговых двигателей, вьшолнеьшые в виде моноолока из пластмассы, армированной металлическими крепежными элементами, с консолью для крепления щеткодержателя.Предлагаемый кронштейн отличается от известных тем, что консоль для крепления щеткодер катсл расположена под углом к прпвалочной плоскости кронштейна и выполнена удлиненной па величину, равную расстоянию поверхностного псрекрытия, что позволяет, не уменьшая расстояния поверхностного перекрытия, уменьшить аксиальный габарит кронштейна, а следовательно, и аксиальную длину двигателя,На сртс)с оксзап рсдлагссмый кронштейн,Оп представляет собой моноблок пз...

Номер патента: 165285

Опубликовано: 01.01.1964

Авторы: Акунц, Жева

МПК: A61M 23/00

Метки: 165285

...д,цццОГО 5 мет;1,)г 1)Ос,.ОО стсржця с рсзьоой цд рдбо иКоиС, О Т .3 И Ч 3 10 Щ Ц И С 5 ТСМ, ТО, С 13 13 Осуц( гггии дтрдвмтичссОй 3 ц) убд;цц 5 сО 3131 О 3 ТРУ)Ы 3 ЦРОВСД(335 3 1 РОС 13(Т С( ццтц )РВ Оц(Рнии Осст;ВО(ггц )Я ВРОх,30 3 ОГ 31, 3 (О,1 кит ц 11313 и 1333 О 33)с 1)53 1(- К СО С)33(13 1)ОЦС) Х 13С 13 О 33131 Г)33 ЬО" ГО)ой 3(1 О(,3 СЦЫ О 3(Г)СЦ 5 Р;3:Ц,1 Х ДЦ;1 МСТ.ро 3. (н)сивсе -- дл) уз,1, 1 мс)ьцсс дл цр 3)сдсш ццти, цдирцмср волэсснови.)д 3 сгт гп 3)т, 95 Заявитель: Научно-иссл Известны зонды с цдвиичивдощейся головкой,Предлохксццый зоцд отличается от ишсстцых тем, что оц соде 1)кит навин цдощуОС 5 головку со сфсричсской поверхностьО, Внутри которой высверлсцы отверстия рд:аьх дцдмстров; большее - для узла, д мсцьцсе -...

Номер патента: 131819

Опубликовано: 01.01.1960

Авторы: Акунц, Карцев, Петров, Тарнопольский, Фиш

МПК: H01R 39/04

Метки: коллектор, электрической

...чем расширяется область применения коллектора, описанного в основном авторском свидетельстве,На чертеже изображены две смежные пластины с изоляционной прокладкой.Медные пластиныв описываемом коллекторе имеют прерывистын лас",очкин хвост 2, выполненный не сплошь вдоль всей пластины, а с Вырезами, расположенными В шахматном порядке. Поэтому у смежных пластин этого коллектора ласточкины хвосты наодятся на достаточном расстоянии друг от друга, В связи с чем исключается возможность замык ания пластин между собой при прессовании пластмассового корпуса. Кроме того, при такой конструкции облегчается затекание прессчассы между пластинами.Если пластины имеют незначительную толщину, что затрудняет бразование продольного ласточкина хвоста, можно...

Номер патента: 131818

Опубликовано: 01.01.1960

Авторы: Акунц, Карцев, Петров, Тарнопольский, Фиш

МПК: H01R 39/04

Метки: коллектор, электрической

...описываемого коллектора выполняется со сплошным продольным ласточкиным хвостом, который можно получить либо путем протяжки при изготовлении профильной коллекторной меди, либо посредством послед юшсй мехаичсской обработки обычного профиля. При применении в конструкции коллектора изоляционных прокладок последние выполня 1 отся прямоугольными и имеют несколько большие размеры, чем боковые поверхности медных пластин, к которым они прилегают,Крепление пакета осуьцествляется опрессовкой пластмассой сплошных продольных ласточкиных хвостов медных пластин (фиг. 3), изоляционные прокладки удерживаются при помощи арочного распораВыполнение коллекторной пластины со сплошным продольным ласточкиным хвостом делает возможным изготовление коллектора в...
