H01R — Токопроводящие соединения; конструктивное соединение нескольких взаимно изолированных электрических соединительных элементов; соединительные устройства; токосъемники

Номер патента: 1112452

Опубликовано: 07.09.1984

Авторы: Вайнтруб, Личенко, Савин

МПК: H01R 24/00, H01R 9/15

Метки: разъем, электрический

...внутренний кольцевой 55выступ 7. Между торцами 8 хвостовика 5 и внутренним торцом 9 кольцевого выступа 7 накидной гайки 6 установлена пружина 10, между виткамикоторой размещены элементы 11 экранирующей оплетки 12 кабеля 13. В корпусе розетки 4 установлена изоляционная панель 14, в которой размещеныконтактные элементы 15, соединенныес проводниками 16 кабеля 13. Вилка ирозетка соединены друг с другом спомощью накидной гайки 17,Монтаж электрического разъемапроизводится следующим образом,На кабель 13 надевается накиднаягайка 6, корпус 4 и кабель 13 закрепляются в технологическом приспособлении, позволяющем произвести распайку жил 16 кабеля 13 к контактам 15. После распайки жил на оплетку 12 кабеля 13 устанавливаютспираль 10, раздвигая...

Номер патента: 1112453

Опубликовано: 07.09.1984

Авторы: Дзюбан, Полозов, Родионов

МПК: H01R 39/00

Метки: двигателя, роторно-поршневого, токосъемное

...соответственно радиусы начальных окружностей большего и меньшего контактныхколец роторно-поршневого двигателя;И и н - целые неделимые далее одно на другое числа.На фиг, 1 приведена часть роторно- поршневого двигателя со встроенным токосъемным устройством; на фиг, 2 - разрез устройства по плоскости взаимодействия контактных колец.Токосъемное устройство роторнопоршневого двигателя содержит контакт-.ные кольца 1 и 2, установленные спомощью вставки 3 на роторе 4 концентрично его оси, и контактные кольца 5 и 6, закрепленные на ступицестатора 7 концентрично ее оси с помощью втулок 8 и 9. Вставка 3 установлена в роторе 4 с натягом и фиксируется с помощью полукопец 10,которые крепятся к ротору винтами11. Сопрягаемые поверхности втулок8 и 9 и...

Номер патента: 1112454

Опубликовано: 07.09.1984

Авторы: Кернер, Уэльсон

МПК: H01R 39/00

Метки: вращающееся, контактное

...которого зависит от диаметра контактной дорожки; О - средний диаметр контактной дорожки;и - количество секторов.На фиг. 1 представлено вращающееся контактное устройство, поперечный разрез; на фиг. 2 - сечение А-А на фиг. 1.Вращающееся контактное устройство содержит ротор 1 с плоскими контактными кольцами 2 и статора 3, на котором закреплены токосъемные гребенки 4. с лепестками 5, каждая из которых состоит из группы секторов 6, электрически соединенных между со - бой проводами 7, Концы лепестков 5 токосъемных гребенок 4 прижаты к контактным дорожкам 8 контактных колец 2 и расположены эксцентрично относительно их, а ширина лепестков 5, выполненных из упругого материала, например бронзы, увеличивается от конца к основанию.В опорах 9...

Номер патента: 1112455

Опубликовано: 07.09.1984

Авторы: Колесник, Наринский, Савенко, Сологуб

МПК: H01R 39/28

Метки: вращающееся, контактное

...между собой по плоскости, проходящей через ось устройства. На фиг. 1 изображено вращающееся контактное устройство, поперечный разрез; на фиг. 2 - разрез А-А на фиг, 1; на фиг. 3 - траектории движения подвижных и неподвижных колец в процессе работы ВКУ; на фиг. 4 - узел 1 на фиг. 3; на фиг. 5 - разрез Б-Б на фиг. 4.ВКУ содержит набор контактных модулей 1. Каждый из модулей состоит из подвижного кольца 2, соединенного с ротором 3 ВКУ, неподвижного кольца 4, свободно установленного в ко25 5 11124 жухе 5. Неподвижное кольцо ограничено от проворачивания в кожухе с помощью съемной планки 6, параллельной оси ВКУ. Эта планка укреплена на внутренней поверхности кожуха 5 с помощью винтов 7, с помощью этих винтов осуществляется также...

Номер патента: 1112456

Опубликовано: 07.09.1984

Авторы: Барыкин, Басиров

МПК: H01R 39/28

Метки: токосъемное

...износу контактных поверхностей и снижению надежности устройства в целом.Цель изобретения - повышение надежности за счет увеличения площади контактной поверхности.Поставленная цель достигается тем, что устройство снабжено гибкой токопроводящей замкнутой лентой, в которую заключены указанные тела качения, образуя по крайней мере одну группу.На фиг. 1 показано токосъемное устройство, вертикальный разрез; на фиг. 2 - разрез А-А на фиг. 1.Токосъемное устройство содержит концентриФо расположенные внутреннее жесткое токопроводящее кольцонасаженное на вал 2, упругое токопроводящее кольцо 3 с направляю 56 2щими выступами 4, расположенными сравномерным по окружности кольцаугловым шагом, наружное жесткое кольцо 5, имеющее направляющие пазы 6,...

Номер патента: 1112457

Опубликовано: 07.09.1984

Авторы: Лещенко, Подольский, Руд, Чайков

МПК: H01R 43/00

Метки: гнезда, колодки, контактов, плоских, пружинных, сборки, соединителя

...которое устанавливается колодка 2,рычаг 39 на оси 40, упоры 41 и 42,На одном конце рычага на его оси 43установлен толкатель 44, рабочийконец которого расположен в пазу 38подвижного основания 37, на другомролик 45 для передачи движения толкателю 44 при скольжении по подпружиненной наклонной плоскости 46, прикрепленной к кронштейну 47. Пружина48 служит для постоянного поджатиятолкателя 44 к пазу 38, а пружина49 - для возвращения рычага 39 висходное положение. Упор 41 служитдля начального положения толкателя44, а упор 41 - конечного,Устройство работает следующимобразом.При включении привода 3 кулачкового вала 4 зажимы 21 под действиейтяг 25, поворотных кулачков 24, перемещаясь в пазах корпуса 19, образуют паэ Иг, который является...

Номер патента: 1112458

Опубликовано: 07.09.1984

Авторы: Демидова, Руденко

МПК: H01R 43/02

Метки: кабельных, монтажа

...того, крепление телескопической 25трубы не позволяет надежно закрепитьустройство и быстро снять его принеобходимости. Ненадежность крепления телескопической трубы с поворотным механизмом с помощью захвата заключается в том, что слабозакрепленное захватом устройство при покачивании опоры постепенно раскрепляется,Целью изобретения является расширение его функциональных возможностей,Указанная цель достигается тем,что устройство для монтажа кабельныхизделий, содержащее основание с установленной на нем опорой в виде телескопической трубы с элементамикрепления кабельных изделий, снабжено смонтированными на основаниикронштейнами с установленными наних подпружиненными полуосями и фиксатором, выполненными с возможностью45 осевого перемещения,...

Номер патента: 1112459

Опубликовано: 07.09.1984

Авторы: Николай, Павел, Стоимен, Христомир

МПК: H01R 43/02

Метки: коллектору, обмотки, припайки, электрической

...между собойчастей - внешней и внутренней, внешняя часть выполнена в виде пологоцилиндра, расположенного внутри 50гильзы и поджатого к ее дну замковым соединением, верхний конец полого цилиндра отогнут под углом коси устройства и снабжен козырьком,расположенным над торцовой поверхностью гильзы с перекрытием ее, авнутрення часть выполнена в ниде полого цилиндра с коническим дном и 59 3скосом на внешней поверхности верхнего конца его параллельным отогнутой внутренней поверхности внешней части и расположенным таким образом, что вместе с отогнутой внутренней поверхностью внешней части образует кольцевой канал, расположенный под углом к оси коллектора, а нижний конец внутренней части сменного струйного устройства и дно гильзы образуют...

Номер патента: 1112460

Опубликовано: 07.09.1984

Авторы: Александров, Баранник, Леонов, Мартиросов, Можаров, Нечаев, Петров, Пыдрин, Фролов, Чекмазов

МПК: H01R 43/06

Метки: коллектора

...изготовленных известным способом, является низкая надежность, котораявызвана наличием узких пазов (0,50,8 мм) между пластинами, При прессовании возникают большие усилия,которые могут смешать пластины, нарушая зазоры между ними. В пазы могут попадать частицы металла (например, заусенцы от вырубки). Впроцессе эксплуатации это приводитк замыканиям и выходу коллектора, аследовательно и электрической машины,из строя.Цель изобретения - повышение долговечности и надежности коллектора,Поставленная цель достигаетсятем, что полоса выполнена трапецеидальной формы в поперечном сечении,пластины вырубают попарно, изгиб перемычек производят в направлении,перпендикулярном боковой стороне трапецеидального сечения, далее пластины собирают в пакет...

Номер патента: 1115143

Опубликовано: 23.09.1984

Авторы: Карякин, Солнцев

МПК: H01R 4/66

Метки: заземлитель

...каркас и металлические электро-. ды. Проводящей структурой является бетон 1 .Недостатком известного заземлителя является возможное снижение срока службы иэ-за неконтролируемого увеличения плотности тока, стекающего с арматурного каркаса железобетонного фундамента через бетон в землю.Цель изобретения - повышение надежности путем снижения. плотности тока, стекающего .с .арматурного каркаса железобетонного фундамента через бетон.в землю,Поставленная цель достигается тем, что в заземлителе, содержащем тело, образованное проводящей струк турой, в которой размещены арматурный каркас и металлические электроды, стержни арматурного каркаса расположены относительно металлических электродов на расстоянии, удовлетворяющем. неравенству3 Й, - число...

Номер патента: 1115144

Опубликовано: 23.09.1984

Авторы: Глазырин, Юрков

МПК: H01R 13/62

Метки: соединитель, электрический

...изобретения - повышение надежности в работе в условиях вибрационкого и температурного воздействий. Для достижения поставленной цели в электрическом соединителе, состоящем из вилки с элементом крепления ее к прибору и розетки, на корпусе которой установлен цанговый стопор, обхватываемый запирающим кольцом с продольной связью, розетка снабжена элементом крепленйя ее к прибору, выполненным в виде фланца, установленным соосно с розеткой, при этом продольная связь, выполненная в виде спиц, свободными концами жесткоУ связана с фланцем, а розетка уставов. лена с возможностью возвратно-поступательного движения и подупружинена к внутренней торцевой поверхности фланца.На фиг. 1 изображен электрический соединитель в состыкованном положении; на...

Номер патента: 1115145

Опубликовано: 23.09.1984

Авторы: Беринь, Зарайский

МПК: H01R 13/62

Метки: соединитель, электрический

...цель достигается тем, что в электрическом соединителе, 65 состоящем из вилки, содержащей корпус, изолятор и контакты, и розетки, содержащей корпус, основнойизолятор, контакты и установленныйсо стороны, обращенной к вилке,теплоэащитный изолятор, розеткаснабжена дополнительным теплозашитным изолятором, установленным свозможностью поперечного перемещения между изолятором и основнымтеплозашитным изолятором, и узломперемещения дополнительного теплозашитного изолятора, выполненным ввиде установленной на вилке направляющей колонки с двухстороннимипродольными фигурными пазами, а вдополнительном теплозащитном изоляторе выполнено овальное отверстиес выступами на боковых стенках,взаимодействующими с пазами колонки,Кроме того, розетка...

Номер патента: 1115146

Опубликовано: 23.09.1984

Авторы: Ворнаков, Гавришин, Кириллов

МПК: H01R 13/629

Метки: разъем, штепсельный

...вращения, на которой жестко установлены поляризующие элементы, выполненные в виде штифтов, установленных соосно с отверстиями в двух кольцевых элементах розетки 2 .Недостатком известных устройств является малая надежность фиксации ответных частей. Цель изобретения - повышение надежности фиксации. Поставленная цель достигается тем, что штепсельный разъем, содержащий розетку, состоящую из корпуса и накидной гайки с кольцевым выступом на ее наружной поверхности, на котором жестко установлены два кольцевых элемента по крайней мере с двумя соосными отверстиями, и вилку, состоящую из корпуса, на котором жестко установлена втулка с внутренним кольцевым выступом, и кольцевой детали, установленной в полости втулки с возможностью вращения, на...

Номер патента: 1115147

Опубликовано: 23.09.1984

Авторы: Майоров, Рындаков, Рындин, Тимин

МПК: H01R 39/00

Метки: токосъемное

...пазом, а на другом торце каждого дискавыполнена кольцевая выемка, в которой расположен радиальный выступпод дополнительный паэ соседнего.диэлектрического диска,На фиг. 1 показано токосъемноеустройство, продольный разрез; нафиг. 2 - полый вал, разрез;на фиг.3.разрез А-А на фиг. 2; на фиг. 4диэлектрический диск; на фиг,.5вид Б на фиг. 4 на фиг. б - вид Вна фиг. 4; на фиг. 7 - разрез Г-Гна фиг. 1; на фиг, 8 - узел 1 нафиг. 1; на фиг, 9 - разрез Д-Д нафиг. 8.Устройство содержит полый вал 1с пазами 2 и 3, корпус 4 с пазом 5,диэлектрическую втулку б с пазом 7,неподвижно закрепленную в корпусе 4.В корпусе 4 на валу 1 укреплены контактирующие кольца в виде последовательно расположенных вдоль оси па"кета пар металлических дисков 8 и...

Номер патента: 1115148

Опубликовано: 23.09.1984

Авторы: Пальников, Пивоваров, Яковлев

МПК: H01R 39/02

Метки: токосъемное

...при .этом плоские пружины не поджимают гибкий элемент к поверх. ности кольца, а растягивают его, что уменьшает поверхность соприкосновения контактирующих элементов, .спо собствуя снижению стабильности переходного сопротивления контакта.Цель изобретения - повышение стабильности переходного сопротивления.Поставленная цель достигается тем, что в токосъемном устройстве для передачи сигналов с неподвижно" го объекта на объект с реверсивным вращением, содержащее закрепленное на вращающемся объекте токосъемное кольцо, контактирующее с подпружи" ненным плоскими пружинами гибким элементом, который размещен с одной стороны токосъемного кольца, и концы которого закреплены на неподвижном объекте, один конец гибкого элемента снабжен...

Номер патента: 1115149

Опубликовано: 23.09.1984

Авторы: Клушин, Русаков, Хлыстов

МПК: H01R 39/04

Метки: коллектор, электрической

...демпфирующих втулок. 55На фиг. 1 показан предлагаемыйколлектор; на фиг. 2 - опорная втулка; на фиг. 3 - разрез А-А на фиг. 2;на фиг, 4 и 5 - демпфирующая втулка,две проекции; ва фиг. 6 - коллектор, "другой вариант; ва фиг. 7 и 8 - Оопорная втулка, две проекции.Коллектор содержит токопроводящиепластины 1, корпус 2 из изоляционного материала, опорную втулку 3 идемпфирующие одинаковые втулки 4.1 и 65 4.2, а также вал якоря 5. Опорная . втулка 3 жестко связана с валом якоря 5, Демпфирующие втулки 4,1 и 4.2 своим основанием жестко связаны с корпусом 2 коллектора и имеют упругую связь с опорной втулкой 3 через консоли 6.1 н 6.2, концы которых опираются в углублениях 7.1 и 7.2 на опорную втулку 3. Углубления 7.1 и 7.2 опорной втулки 3 не...

Номер патента: 1115150

Опубликовано: 23.09.1984

Авторы: Барингольц, Кухта, Харжевский

МПК: H01R 39/12

Метки: бесконтактный, многоканальный, токосъемник

...оси вращения, неподвижна, а другая вращается, а такжесоосно расположенные между каналами металлические экранные кольца, вращающиеся и неподвижные, плоскости которых перпендикулярны оси вращения, обмотки токосъемника выполнены в виде колец, а в каждый канал введены два резистора и конденсатор, причем конденсатор и первый резистор подключены параллельно первичной обмотке и через последовательно соединенный с ним второй резистор - к 10 входным клеммам канала.Так как обмотки каналов токосъемника выполнены в виде колец, плоскости которых перпендикулярны оси вра. щения, то распределенные межвитковые 15 емкости обмоток отсутствуют. Собственные емкости обмоток, обусловленные в данном случае лишь емкостями между обмотками,и экранными...

Номер патента: 1115151

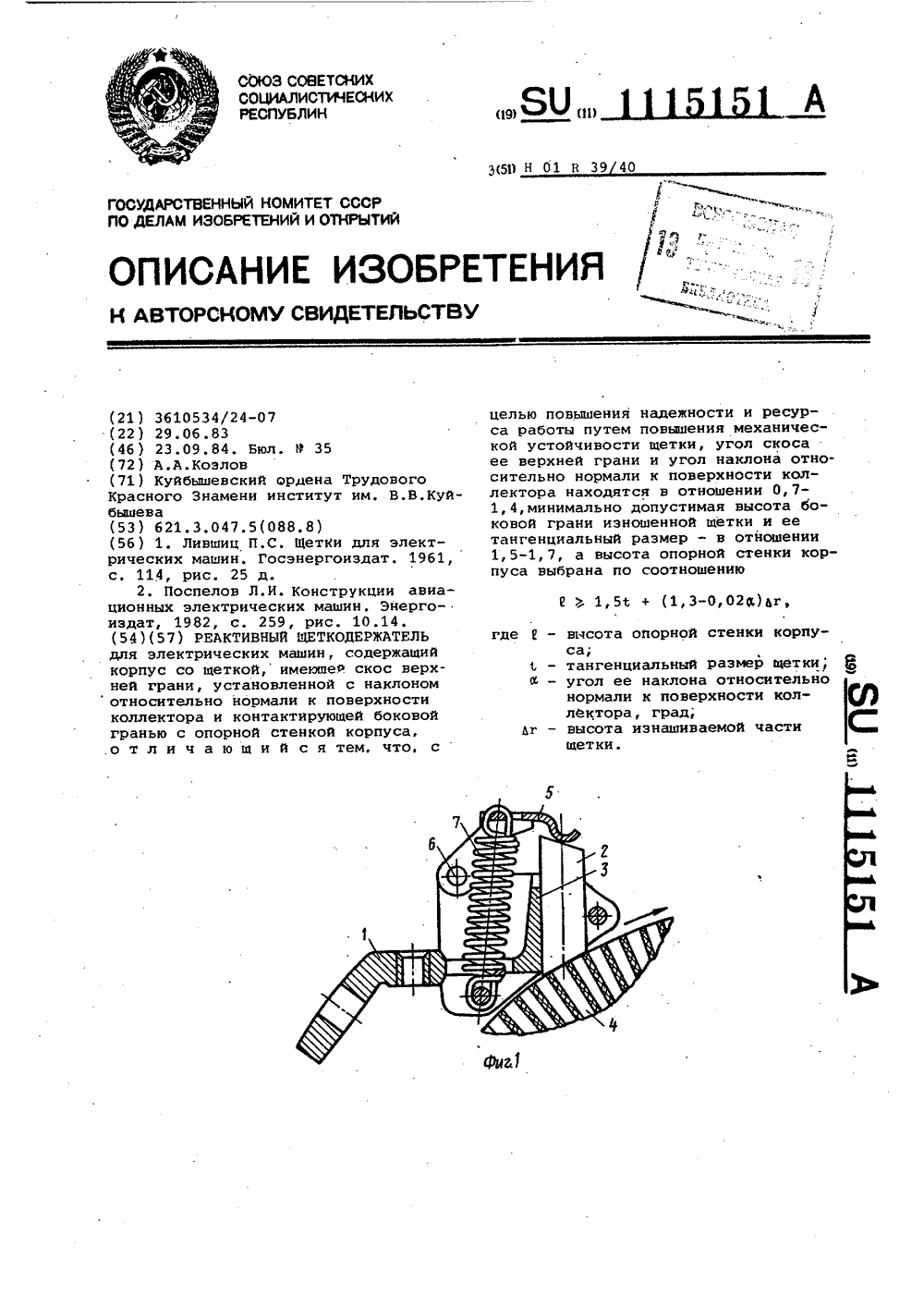

Опубликовано: 23.09.1984

Автор: Козлов

МПК: H01R 39/40

Метки: реактивный, щеткодержатель

...Выбор высоты опорной стенки корпуса иэ условия Р 3 1,5 с + (1,3-0,02 ос) ь: позволяет повысить механическую устойчивость щетки, исключить ее тангенциальные вибрации, сколы и выкрашивания на гранях в начальный периодработы, а следовательно, повысить нанежность. Кроме того, поскольку повышение механической устойчивости щетки приводит к снижению скорости ееизноса, то это позволяет дополнительно повысить ресурс работы. На фиг. 1 изображен щеткодержатель, на фиг. 2 и 3 - схемы сил, действующих на щетку при ее максимальной, минимальной высоте и контактировайии с эксцентричным коллектором, на фиг. 4 и 5 - расчетные схемы щет-. кодержателя.сбегающий край (точку А) и начинаетвибрировать, соударяясь верхней частью с опорной стенкой 3 корпуса...

Номер патента: 1116483

Опубликовано: 30.09.1984

Авторы: Павлов, Руденко, Сугак

МПК: H01R 39/24

Метки: токосъемное

...посредством нажимной пружины, которая зафиксирована по оси вала.Такое выполнение токосъемного устройства позволяет устранить отскакивание щеток, увеличить площадь контакта, уравнять усилия прижима щеток и тем самым в совокупности повысить надежность щеток при работе на высокооборотных валах.На фиг,показано токосъечное устройство, осевой разрез; на фиг. 2 - вариант конструкции с валом, устацовленцым в подшипниках качения, осевой разрез; на фиг. 3 - щетка (половица стакана); на фиг. 4 - траектория перемецения концов плоской нажимной пружины при ее воздействии ца щетки. Ч ОкОсъеч цос мстрОЙство содержит Ба.3. мцт)кт 13 рук)пц токцпцлволящичи шет. качи 2, кцтцрьн номецены в полость 3, выи)лнццую внутри вала 1 сц стороны его торца....

Номер патента: 1116484

Опубликовано: 30.09.1984

Авторы: Миничев, Симис, Харченко

МПК: H01R 39/40

Метки: токосъема, электрической

...приводитк дополнительным затратам,Целью изобретения является повышениенадежности электрической машины.Поставленная цель достигается тем, чтов устройстве токосъема для электрическоймашины между щеткой и изолирующим элементом установлен уловитель пружины,который выполнен из эластичного материала в форме буквы П, его концы направленык пружине и охватывают ее и изолирующийэлемент с установочными зазорами, приэтом концы уловителя снабжены выступами,которые входят внутрь рулона пружины.На фиг. 1 изображено устройство, разрез; на фиг, 2 - то же, вид слева.Устройство токосъема для электрическоймашины содержит шеткодержатель 1 с нажимной ленточной пружиной 2 и установленной в нем щеткой 3, Между щеткой ипружиной размещен изолирующий элемент4,...

Номер патента: 1117742

Опубликовано: 07.10.1984

Авторы: Пьянов, Салынский

МПК: H01R 13/02

Метки: вилка, разъема, электрического

...электричества при регулировке и хранении.Целью изобретения является обеспечение защиты от статического электри 35 чества.Поставленная цель достигается тем, что вилка электрического разъема, содержащая металлический корпус,40 в полости которого установлен изолятор с контактами, и предохранительную крьппку, выполненную в виде диэлектрического цилиндрического стакана с резьбой на внутренней боковой45 поверхности, взаимодействующей с резьбой, выполненной на наружной поверхности корпуса вилки, снабжена ступенчатым цилиндрическим вкладьппем, выполненным из витой прессованной проволоки, на внутренней поверхности50 крышки выполнен кольцевой паз, в котором свободно расположен одной сту-. пенью вкладыш, причем последний взаиьГодействует с...

Номер патента: 1117743

Опубликовано: 07.10.1984

Авторы: Канаев, Морогин, Саркисян, Талдыкин

МПК: H01R 13/04

Метки: вилка, соединения, штепсельного

...изоляционного материала 2,Однако конструкция этого устройст,ва сложна, что увеличивает затраты 25труда при ее изготовлении,Целью изобретения является упрощение конструкции устройства.Поставленная цель достигаетсятем, что контактодержатель выполнениз эластичного электроизоляционногоматериала в виде стакана с выступамина его боковой поверхности, отверстия под контакты выполнены в выступах, основание имеет вид диска сцентральным отверстием и углублением,35соответствующим выступам контактодержателя, стакан контактодержателярасположен в центральном отверстииоснования, а его дно соединено с кор.40пусом.На фиг. 1 показан контактодержатель с частичным разрезом; на Фиг.2основание вилки с частичным. разрезом; 743 2на фиг. 3 - контактный...

Номер патента: 1117744

Опубликовано: 07.10.1984

Авторы: Игуменцев, Комиссаров, Шурчков

МПК: H01R 13/62

Метки: контактное

...контактного давления при износе на" 50 правляющих штырей и снижении пружинных свойств контактных элементов, отсутствием фиксации приводного кольца в крайних положениях, а также визуального контроля качества кон тактирования. При этом затруднен съем микросхемы с контактного устройства. Целью изобретения является повышение надежности устройства в работе,Поставленная цель, достигаетсятем, что контактное устройство, со"держащее корпус с соосно установленным на нем приводным кольцом, контактодержателем, расположенным. внутри приводного кольца, и контактнымиэлементами, размещенными в пазах кон.тактодержателя, толкатели и крышку,снабжено плоскими пружинами, установленными диаметрально противоположно одна относительно другой с возможностью...

Номер патента: 1117745

Опубликовано: 07.10.1984

Автор: Толкачев

МПК: H01R 39/40

Метки: коллектор, нажатия, обеспечения, постоянного, щеток, электрической

...5 заканчивается ограничителем 7, служащим для предотвращения взаимодействия амортизатора 3 с коллектором машина при аварийном разрушении щетки 2 и выполненным любым известным способом, например, в виде пластины. Внутренние полости 6 направляющих корпусов 5 связаны при помощи гибких рукавов 8 с жидкостным коллектором 9. Гибкие рукава 8 обеспечивают свободное перемещение направляющих корпусов 5 при замене изношенных щеток 2 на новые без нарушения связи с коллектором 9.Жидкостной коллектор 9 представляет собой кольцевой трубопровод со штуцерами для подсоединения гибких рукавов 8 и с помощью, например, хомутов прикреплен к траверсе электрической машины. Гибкий рукав 10 связывает жидкостной коллектор 9 корпуса 11 с полостью 12 узла...

Номер патента: 1117746

Опубликовано: 07.10.1984

Авторы: Неонет, Рублев, Скачков, Фастовский

МПК: H01R 43/04

Метки: оконцевания, проводов

...механизм подачи полосы выполнен в виде рамки, охватывающей штампы вырубкии гибки, а собачка механизма подачи расположена между штампами гибки и отрез 35ки, причем штампы вырубки, гибки, соединения и отрезки расположены на одинаковом расстоянии один от другого,На фиг. 1 изображено предлагаемое устройство; на фиг. 2 - разрез А-А на фиг. 1.Устройство для оконцевания проводов содержит привод в виде двух пневмоцилиндров 1 и 2, плиту 3, траверсу 4, связанную спневмоцилиндром 1, плиту 5, на которойзакреплены рулонный питатель, механизм 6 нанесения насечки с резцами 7, связанный рычагом 8 с траверсой 4, и механизм подачи полосы, штампы 9-12 вырубки, гибки, отрезки и соединения соответственно установленные в блоках 13 и 14 между плитой 3 и...

Номер патента: 1117747

Опубликовано: 07.10.1984

Авторы: Локшин, Мухортов, Прыгаев

МПК: H01R 43/06

Метки: коллектором, обмотки, соединения, якоря

...коллекторных пластин и в пластической деформации соединяемых элементов с образованием не- разъемного соединения путем обкатки их зубчатым роликом 2.Недостаток известного способа низкое качество изготавливаемых изделий вследствие деформации коллектора из-за значительных радиальных усилий, возникающих при деформации проводников роликом.Целью изобретения является повышение качества путем уменьшения деформации коллектора,Поставленная цель достигается тем, что при способе соединения обмотки якоря с коллектором, заключающемся в укладке проводников в шлицы коллекторных пластин и в пластической деформации соединяемых элементов с образованием неразъемного соединения путем обкатки их зубчатым. роликом, шаг зубьев ролика выбирают равным шагу...

Номер патента: 1117748

Опубликовано: 07.10.1984

Авторы: Соколов, Фролов

МПК: H01R 43/06

Метки: коллектора, электрической

...опрессованный пластмассой (промежуточный этап),Способ осуществляют следующим образом.Навивают армировочную пружину 1 с зазорами между витками, устанавливают пакет коллекторных пластин 2 в пресс-форму 3, надевают армировочную пружину 1 с небольшим натягом на технологический знак 4, оформляющий поверхность внутреннего отверстия коллектора, закладывают в свободное пространство между пакетом кол 30 35 40 45 гический знак в виде цилиндрического стержня диаметром ф 16, мм. На этот технологический знак надевают пружину, состоящую из десяти витков проволоки диаметром ф 2 мм, шаг намотки пружины 4 мм, внутренний диаметр ф 16,1 мм.В пресс-форму подают порцию пластмассы - фенопласта У 5 - .301 - 41 (ГОСТ 5689 -55 5 10 15 20 25 лекторных пластин...

Номер патента: 1119110

Опубликовано: 15.10.1984

Авторы: Левашов, Хлыстов

МПК: H01R 39/24

Метки: узел, щеточно-коллекторный, электрической

...контактавысокоиспользованных машин, работающих,при динамических перегрузках. 20Это объясняется сравнительно большиммодулем упругости материала металлографитных щетокЦель изобретения - улучшение условий токосъема щеточно-коллекторного 25узла путем повышения устойчивостиконтакта увеличением податливостищетки относительно коллектора поддействием силы нажатия,Поставленная цель достигаетсятем, что в щеточно-коллекторном узле,содержащем коллектор, щеткодержатель,щетку, выполненную в виде сектора,закрепленную на оси, расположенной вплоскости, перпендикулярной продоль 35ной оси коллектора, причем концыоси щетки имеют скользящую связь состойками щеткодержателя и нажимнуюпружину, сектор щетки выполнен изЬтдельных элементарных секторов...

Номер патента: 1120430

Опубликовано: 23.10.1984

Авторы: Висленев, Городецкий, Кузьмин

МПК: H01R 13/02

Метки: контактная, пара

...к увеличению фактической площади касания при сборке контактов, и З 5 следовательно, к уменьшению сопротивЛения, т.е. повышению надежности на начальном этапе эксплуатации 2 3.Недостаток известной контактной40 пары заключается в уменьшении фактической площади касания в процессе эксплуатации, так как боковые поверхности выступов остаются незащищенными для воздуха и подвергаются окислению, Вместе с этим постепенно45 уменьшается радиус а-пятна и сопротивпеиие контактной пары возрастает. Контактная пара работает следующим образом,Совокупность выступов рифленыхповерхностей представляет собой периодическую структуру, аналогичнуюрастру. В результате выполненйя выступов на разных контактных поверхностях с неравными и некратными шагами при...

Номер патента: 1120431

Опубликовано: 23.10.1984

Авторы: Красуцкий, Мирошниченко, Рудюк

МПК: H01R 13/40

Метки: сильноточных, соединитель, цепей, электрический

...одна относительно другой с одновременной ихстыковкой. Использование его длястыковки отдельных громоздких элементов высоковольтного оборудования .при жестком креплении разъема нашк изоляторах невозможно, посколькуоба пучка проволочек в данном случаедолжны входить один в другой засчет движения одной из частей Оборудования по направляющим, и при сты личивается расстояние от меставоздействия нагрузки на изолятор,при стыковке разъема, и местномзакреплении самого изолятора, чтоприводит к поломке изоляторов к 35 выходу из строя оборудования. Кроме того, разъем не предусматривает возможность установки его на изоляторах уже существующего оборудования.Цель изобретения - повышение эксплуатационной надежности электрического соединителя.Поставленная...
