H01R — Токопроводящие соединения; конструктивное соединение нескольких взаимно изолированных электрических соединительных элементов; соединительные устройства; токосъемники

Номер патента: 1377943

Опубликовано: 28.02.1988

Автор: Тимошенко

МПК: H01R 13/56

Метки: соединитель, электрический

...11. Установленная между несущим, кожухом 8 и втулкой 5 пружина сжимается,с которыми взаимодействует несущийкожух 8. Причем корпус 1 снабженвнутренними пазами 4, в которые пристыковке соединителя входят фиксаторы 14, 1 ил. фиксаторы 14, установленные на пружинящих частях 13 втулки 5, перемещаются внутрь втулки 5. Последнюю понаправляющим вставляют в корпус 1до упора, затем доворачивают поворотную втулку 6 по часовой стрелке дополовины оборота, при этом цапфы 9сходят с выступов 7 и контактная колодка 11 с несущим кожухом 8 под воздействием пружины 10 перемещается,отклоняя пружинящие части 13 и фиксаторы 14 втулки 5. Фиксаторы 14 перемещаются во внутренние пазы корпуса 1и фиксируют втулку 5 в корпусе 1,При натяжении электрического...

Номер патента: 1379837

Опубликовано: 07.03.1988

Авторы: Автономова, Литвиненко, Хавин

МПК: H01R 4/28

Метки: контактное, плоских, соединение, шин

...примерно в 2,0 раза превышает среднюю температуру нагрева шин, вызванного джоулевыми потерями, К тепловыделениюв угловых точках контактного соединения добавляется также теловыделение непосредственно в зоне контакта (температура в зоне контакта длябольших токов примерно в два разапревышает среднюю температуру шин).В случае выполнения профиля шин ввиде кубической параболы (болееточно радиоидальной спирали, которуюв технических устройствах заменяютее аппроксимацией - кубической параболой) радиус кривизны обратно пропорционален Х, где Х - поперечнаякоордината,В начальной точке (Х=О), К = + оои локальный перегрев не возникает,что следует из (1) и (3). Для кубической параболы(4)ба где У - продольная координата;а - постоянная, зависящая...

Номер патента: 1379838

Опубликовано: 07.03.1988

Автор: Климов

МПК: H01R 13/187

Метки: соединитель, электрический

...гай"ки 9 из электроиэоляционного материала, в которой пропущен подсоединя"емый провод 10 или это может бытьжила трехфазного кабеля.Взаимодействующий с гнездом сое"динителя контактный штырь 11 с присоединенным к нему проводником 12закреплен в изоляционном корпусе 13с помощью гайки 14. Причем проводник 12 обжат в хвостовике 15.Соединитель может быть выполнени в трехфазном исполнении и содер"жит установленные в гнездах корпусатри контактных узла, с которымивзаимодействует вилка с тремя штырями 11,Для улучшения условий сочленениятрехфаэной вилки с гнездом 1 корпусвилки 13 снабжен выступом 16, а вгнезде (корпус ) имеется паэ. При"50чем после сочленения вилки с гнев"дом корпус 13 с корпусом 1 можетбыть скреплен винтами 17. Соединитель...

Номер патента: 1379839

Опубликовано: 07.03.1988

Авторы: Зоря, Костин, Курышев

МПК: H01R 13/52

Метки: кабеля, узел, уплотнения

...кабелей, выполненные с небольшимнатягом и предназначенные для уплот"нения кабелей 5 при заливке сальника 6 герметиком 10. На каждом кабеле5 в зоне твердого герметика выполнены кольцевой надрез 14 и по крайнеймере три продольных надреза, равномерно распределенных по окружности.Продольные надрезы выполнены от коль 40цевого надреза 14 в направлении, про"тивоположном вводу кабелей 5 в соедини"тель, и образуют лепестки 15 из оболочки кабеля, Лепестки 15 огибаюткольцо 16, установленное на каждыйкабель у основания лепестков 15, изакреплены на оболочке бандажом 17.Таким образом, иэ оболочки кабелей 5образуется упор, запирающий кабельв зоне твердого герметика. Количество лепестков должно быть не менее50трех для обеспечения получения равномерно...

Номер патента: 1379840

Опубликовано: 07.03.1988

Авторы: Кузьмин, Ровинский

МПК: H01R 13/62

Метки: соединитель, электрический

...брон"зы или латуни. Со стороны, обращенной во внутреннюю полость контакт" 45ного гнезда, а также со стороны,примыкающей к металлизированному покрытию эластичного контактного гнезда 7, каждый контакт 11 покрыт тонким слоем серебра или золота, чемобеспечивается надежное электрическое соединение металлиэированногопокрытия гнезд с контактом 11 и хороший токоотвод от этих гнезд.ВДля надежной герметизации эластичных гнезд на контактах 11 выпол,нены кольцевые каналы 12, заполнен"ные герметиком. Для лучшей фиксацииконтактов 11 на своих местах эластичные гнезда 7 со стороны герметичной полости 9 снабжены бандажнымикольцами 13, выполненными плотнойнакруткой вокруг эластичных гнезднад контактами шелковых или капроновых ниток,Каждый контакт 11...

Номер патента: 1379841

Опубликовано: 07.03.1988

Авторы: Ефимов, Молчанов, Роженцов

МПК: G01R 31/02, H01R 13/64

Метки: кабелей, подключения

...д. 4/5 Проиэводстненно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к электро" технике и может быть испольэонано для исключения неадресной стыковки кабелей.Пелью изобретения является повышение надежности.На чертеже представлена схема устройства контроля подключения ка" белей, 10Устройство содержит кабели 1, к каждому из которых подключены дна разъема, Каждый из разъемов состоит из двух частей - приборной 2,3 и кабельной 4,5. Для исключения неад ресной стыковки разъемов и, тем самым, кабелей, устройство снабжено приспособлением, содержащим измеритель параметров электрических цепей 6 и калиброванным элементом 7 реак" тинного сопротивления,Каждая иэ цепей с помощью кабеля и соответствующей ему пары...

Номер патента: 1379842

Опубликовано: 07.03.1988

Авторы: Иванов, Помазов

МПК: H01R 13/62

Метки: нулевым, разъем, сочленения, угловой, усилием, электрический

...по точности установки приустановке разъема на плату по штифтовым отверстиям на посадочные штифты 18,Плата устанавливается между упорами 4 колодок 3, что обеспечивает точное расположение контактных площа-док по отношению к контактным пружинам 14. При закрытии разъема контакты пружины 14 изгибаются посредине на опорной планке 3, следовательно, концы их перемещаются по радиусу,а незначительное их перемещение поконтактным площадкам нарушает скис"ные пленки в местах контактирования,что обеспечивает качественный контакт. Иэ-за отсутствия износа контактов и их четкого расположения спостоянным натягом относительно планки 13 и гребенки 16, между перегородками 2 корпуса 1 обеспечиваетсядолговечность и точность контактирования разъема,...

Номер патента: 1379843

Опубликовано: 07.03.1988

Авторы: Бордаченков, Засыпкин, Мезинов, Реморов, Скорин, Смазнов, Сучков

МПК: H01R 39/18

Метки: машин, щетка, электрических

...происходит отрыв прямоугольной части накладки при сборке щетки и в процессе ее эксплуатации. При 1 Я выи предлагаемого предела снижает" ся прочность закрепления накладки в тело щетки.При д/Ь с 0,7 ухудшается технологичность исполнения отверстия под крепление накладки и снижается эффективность ее запрессовки, при й/Ь2,0 начинают разрушаться от действия ударных и вибрационных нагрузок на щетку кромки электропровод- ного материала по линии пересечения прямоугольника и круга.При Ь/г0,08 значительно снижЮ- ется эффективность амортизирующих свойств накладки, при Ь/г ) 0,3 уменьшается рабочий ресурс эетки, а амортизирующие свойства накладки остаются неизменными.В таблице представлены результаты испытаний известных и предлагаемых щеток,...

Номер патента: 1379844

Опубликовано: 07.03.1988

Авторы: Большаков, Леднев

МПК: H01R 39/32

Метки: коллекторным, обмотки, пластинам, присоединения, якоря

...например, на суппорте токарного станка, ролик 2, свободно вращающийся на оси 3, закрепленной в державке 1. Профиль рабочей части ролика выполнен в виде профиля коллектор" ных пластин 4 и оформлен режущей кромкой 5 со стороны выхода концов проводов 6 якорной обмотки.Устройство работает следующим образом.Устройство устанавливают, например, на суппорте токарного станка, в патроне которого закреплен якорь электродвигателя, и фиксируют напротив коллектора 4. При включении привода стенка и поперечной подачи суппорта ролик 2, плавно внедряясь в поверхность коллектора 4, посредством пластической деформации за" вальцовывает провода 6 якорной обмотки, Одновременно с эавальцовкой режущая кромка 5 ролика 2 обрезает концы проврда 6 якорной...

Номер патента: 1379845

Опубликовано: 07.03.1988

Авторы: Линенко-Мельников, Мичкире, Рудник, Садюк

МПК: H01R 39/40

Метки: автоматической, заменой, изношенных, токоподвода, щеток

...6 осуществляется контактирующими с ним щетками 2 или 3, прижимаемыми к коллектору пружинами 18 или 19, воздействующими на Г-образные рычаги 4 или 5 и дополнительные рычаги 9 и 1 О.По мере износа рабочих щеток 2 щеткодержатели-рычаги 4, образующие встречно расположенную пару, поворачиваются, взаимно противоположно на своих шарнирах 7 в корпусе 1. Приэтом концы их наружных консолей со щетками сходятся, а концы внутренних консолей расходятся. Постепенно угол между дополнительными рычагами 9 и 10 увеличивается и при достижении щеткой определенного износа станоовится равным 180 . В этот момент пру:кина 18 мгновенно сжимается, выгибая дополнительные рычаги 9 и 10 1 О в другую сторону, при этом концы вутренних консолей щеткодержателей...

Номер патента: 1379846

Опубликовано: 07.03.1988

Авторы: Блохин, Кужелев, Старостов

МПК: H01R 43/00

Метки: испытания, соединителей, стенд

...в неподвижном состоянииводила 31 и 32 до тех пср, пока мо.ленты соиротивлецил на полуосях 24 фи 26 це превыслт заданных.20 Управление работой стенда осуществляется в автоматическом режиме покомандам с пультаСтнд работгт следующим образом,Испытуемые части соединителя;1(розтка с цакидцой галко и вилка,устацавливаютсл и закрепляются в соответствующих цангах, По команде спульта 2 электромагниты 13 втягивают штоки 16 и прижимают цангу 10 к 30 зубчатому колесу 9, Прц этом конус15 входит в конус 14 и точно центрирует накидцую гайку 8 относительновилки 19. Точное центрирование накидной гайки относительно вилки необходимо для правильного наживления резьбы гайки на резьбу вилки, Зубчатоеколесо 9 вргщаетсл ц вращает цангу10 с акреплецпой в...

Номер патента: 1379847

Опубликовано: 07.03.1988

Авторы: Айрапетян, Мартиросян, Шермазанов

МПК: H01R 43/00

Метки: сборки, соединителей, электрических

...контактов в изолятор, выполнена опорнаягребенка 13, Опорная гребенка 12 механизма 6 запрессовки установленана каретке 14 возвратно-поступательного перемещения по напРавляющей 15перпендикулярно направляющей 5 дляподачи контактов,;1 еханизм 7 подачи контактов представляет собой плоский рычажный механизм. на ползуне которого закреплена собачка.Механизм 8 цлп подачи изоляторов представляет собой кулисный механизм, на рычаге которого закреплена подающая планка, толкающая изолятор по системе направляющих в зону сборки,Работа всех механизмов устройства циклично связана друг с другом и осуществляется от одного распределительного вала (не показан),Устройство работает следующим образом,Пройдя через направляющие ролики 3, несущая полоса с...

Номер патента: 1379848

Опубликовано: 07.03.1988

Авторы: Квезерели, Микеладзе

МПК: H01R 43/06

Метки: коллекторов, машин, электрических

...кнопки Пускна счетчик 10 числа коллекторныхпластин подается сигнал, под действием которого на его выходе появляется сигнал "1", поступающий на вторые входы логических элементов И 12,13 и 18. Через логический элементИ 13 включается электропривод 1, вращение которого через редуктор с оправкой 2 передается якорю с коллектором 3.При расположении под обеими ВТП4 и 5 токопроводящей пластины коллектора 3, в их измерительных катушкахс возбуждающих катушек наводятся сигналы с одинаковой ЭДС. Эти сигналыусиливаются и выпрямляются усилителями-детекторами 15 и 7 и подаютсясоответственно на прямой и инверсныйвходы компаратора 6, В это время навыходе компаратора 16 присутствуетсигнал О,", так как на его инверсныйвход постоянно подается...

Номер патента: 1381623

Опубликовано: 15.03.1988

Авторы: Богун, Илькевич, Сухарев, Тепляков

МПК: H01R 4/48

Метки: безвинтовой, зажим, электрический

...надежности соединения,На фиг, 1 показан зажим н исходном состоянии, разрез; на фиг. 2то же, с подключенными проводами.Зажим содержит изоляционный корпус 1 с отверстиями 2 для ввода проводов 3, упругий элемент 4, выполненный с основанием 5 и двумя консолями 6 с отгибами 2, на которых выполнены отверстия 9 для прохода провода и контактный элемент 9 с концевыми участками 10, изогнутыми в видетреугольников с пазом 11 при вершинедля прохода отгиба 7 упругого элемента 4. Концевые участки 10 контактного элемента 9 выполнены с отверстиями 12, совпадающими с отверстиями2 и 13, Отверстия 4 служат для доступа к консолям Ь упругого элемента 4,Безнинтоной электрический зажимработает следующим образом.Провод 3 с предварительно снятойизоляцией...

Номер патента: 1381624

Опубликовано: 15.03.1988

Автор: Эйдельштейн

МПК: H01R 4/66

Метки: держатель, заземления, проводника

...язычком 7 с наклонной кромкой 8, обращенной в сторону паза 4, Положение иугол наклона грани 8, а также длинаязычка 7 выбираются таким образом,чтобы обеспечить зажим проводника5 заземления при повороте язычка 7.Для этого расстояние от опорнойповерхности 9 паза 4 до ближайшейточки 10 грани 8 должно быть меньше,а до максимально удаленной точки 11должно быть больше высоты проводника 5, длина язычка 7 должна превышать расстояние от общей грани 12перемычки 1 и плоского элемента 3до ближайшей кромки 13 паза 4.Аналогичным образом увязаны формаверхней части паза с формой и размерами проводника меньшей высоты иязычком 7.Для обеспечения воэможности крепления плоского проводника меньшейвысоты в плоскости 3 аналогичноязычку 7 образован язычок 14,...

Номер патента: 1381625

Опубликовано: 15.03.1988

Авторы: Виноградов, Кирсанов, Кушнеров

МПК: H01R 13/62

Метки: контактное, микросхем

...устройство работаетследующим образом,1 оворотом рычага привода 13 нда90 устройство подготавливают к работе, ри этом поворачивается цдо90 валик 12, который передает усилие через диэлектрические пластины14 цд два ряда упругих контактов 1.Упругие контакты расходятся встороны, при этом упрчгие элементы16 фиксации остдются в исходном положении, так как диэлектрические пластины 14, расходясь в стороны, попадают выемками 17 на них, Контактноеустройство устанавливается цад проверяемой микросхемой 15. 1 ри неточной установке устройства цдд микросхемой, не превышающей половины шагаконтактов проверяемой микросхемы,одна пара упругих элементов фиксацииупирается рабочими цилиндрическимипродольными лысками, симметричнорасположенными...

Номер патента: 1381626

Опубликовано: 15.03.1988

Авторы: Русаков, Хлыстов

МПК: H01R 39/26

Метки: узел, щеточно-коллекторный, электрической

...4Концы оси 3 щетки 1 входят в углубления упругой 6 и жесткой 7 стоекщеткодержателя и имеют скользящуюсвязь с ними, Щетка 1 контактируетс коллектором 4 стенкой полого цилиндра 8 и основанием цилиндра 9(одной половиной сегментного выреза2). Нажатие щетки 1 на коллектор 4осуществляется с помощью спиральнойпружины 10, один конец которой жестко соединен с осью 3, а второй опирается на шплинт 11 стойки 7 щеткодержателя. По мере износа щетка 1под действием пружины 10 поворачивается вместе с осью 3На фиг, 3 и 4 приведены две проекции щеточно-коллекторного узла, у которого в отличие от фиг. 1 и 2 в щетке 1 с обеих наружных боковых гранейвыполнены полые цилиндрические выточки 5, 1 етка 1 контактирует с коллектором 4 стенками полых цилиндров5,...

Номер патента: 1381627

Опубликовано: 15.03.1988

Авторы: Базарнов, Октябрьский

МПК: H01R 39/40

Метки: токосъемное

...с рулонной пружиной 12, надавливающей навыступ 13 нажимного элемента, могущий выполнять также функции ограничителя перемещения щетки 3, Обойма1 щеткодержателя и обмотка 14 возбуждения униполярной машины расположены в полости магнитопровода 15 машины,В конструкции устройства по фиг, 2 нажимной элемент выполнен в виде гибкого тросика, размещенного в гибкой трубке 1 Ь, и имеет на конце ограничитель 13 перемещения щетки. В устройстве используется пневмопривод 6,причем патрон 5 выполняет функциипоршня. упругость щетки 3 должнабыть достаточной для поддержанияустойчивости щетки в обойме при нажатии на нее и перемещении. Волокнащетки могут быть пропитаны контактной смазкой (бальзамом). Между патроном 5 и обоймой 1 имеются зазорыдля...

Номер патента: 1381739

Опубликовано: 15.03.1988

Авторы: Большакова, Вулла, Мурашев, Шеханов

МПК: H01R 4/02, H05K 3/00

Метки: алюминиевого, алюминия, контактной, площадки, подложке, сплава

...меди 8 толщиной10-30 мкм и напыление слоя меди 9 дляустранения дефектов слоя 8 и болеетвердого слоя никеля 10 толщиной0,5-1 мкм, Готовая подложка с рифленой контактной площадкой устанавливается на рабочем столике сварочногоустройства, производящего холодную 40сварку, основным элементом которогоявляется пуансон, перемещающийся в направляющих перпендикулярно подложкемикросхемы, На контактную площадкунакладывается провод 2, затем пуансон 45опускается и в течение 3-13 с в зависимости от диаметра провода 2 прижимает провод 2 к рифлям 11 контактнойплощадки, создавая распределеннуюнагрузку 12 и обеспечивая достаточнуюдля получения холодносварного соецинения беэ нагрева в зоне 13 контактирования,После выполнения холодной сваркимежду проводом 2 и...

Номер патента: 1383521

Опубликовано: 23.03.1988

Авторы: Бингелис, Василяускас

МПК: H01R 13/703, H05K 13/00

Метки: контактное

...взаимодействующий с защитной крьппкой 18, снабженной пружинящей защелкой 19 с кнопкой 20 для освобождения защелки 19.Устройство работает следующим образом.В контактное устройство в исходном состоянии (фиг. 1) вставляют подключаемый полупроводниковый прибор 4, выводы 3 которого свободно проходят через направляющие отверстия 2 в корпусе 1, через соосные им отверстия 14 и 15 в пластинах 5 и 6. Корпус полупроводника прибора 4 упирается о корпус 1 контактногоустройства, причем его выводы 3 находятся внутри контактных цилиндрических пружин 13 с зазором,Далее закрывается защитная крыш 5ка 18, которая своей плоскостью адавит на толкатель 17, закрепленныйна подвижной пластине 6. Последняяопускается вниз. Контактные элементы в виде...

Номер патента: 1385172

Опубликовано: 30.03.1988

Авторы: Литинский, Набокин

МПК: H01R 13/46

Метки: коробка, установочная

...5 ных перегородках.Цель изобретения - повышение удобства монтажа.На фиг. показана коробка, вид сбоку; на фиг.2 - то же, вид сзади; О на фиг.3 - коробка, установленная на тонкостенную перегородку, вид сбоку; на фиг.4 - то же, вид сзади,Установочная коробка содержит корпусв. виде стакана, на внутренней 15 поверхности которого выполнены приливы 2 с отверстиями 3, в которые установлены винты 4 с навернутыми на них гайками 5, выполненными с фиксирующими выступами. В корпусе,1 выполне О ны пазы 6 и отверстия 7. Основание 8 корпуса выполнено с наклонным пазом в направлении резьбы и упорами 9 рабочего положения гаек. На внутреннем торце корпуса выполнен кольцевой 25 бурт 1 О.Для установки коробки на тонкостенную перегородку гайки 5...

Номер патента: 1385173

Опубликовано: 30.03.1988

Авторы: Кочубинский, Превыш, Райтбург, Резник

МПК: H01R 13/62

Метки: бронированных, грузонесущих, кабелей, кабельный, соединитель

...рабочем состоянии защитный колпак5 зафиксирован на корпусе 1 с помощью стального пальца 10. При стыковке кабельного соединителя со скважинным прибором (зондом) вращением накидной гайки 6 осуществляется механическое соединение с головкой стыкуемого скважинного прибора. При этомзазор между соединителем и приборнойголовкой герметизируется расположенными на головке уплотнительными кольцами и ответные штыревые элементы 45контактных пар разъема головки входят непосредственно в гнездовые элементы 9 на окончаниях электровводов4, обеспечивая электрическое соединение цепей прибора с соответствующимижилами кабеля и через них с цепяминаземной аппаратуры,При разборке соединителя для проведения профилактических, ремонтныхработ или подготовки кабеля...

Номер патента: 1385200

Опубликовано: 30.03.1988

Автор: Потапчик

МПК: H01R 39/64, H02K 19/38

Метки: коммутатор, стартер-генератора

...подключения к якорной обмотке стартер-генератора друг относительно друга под углом 120 геометрических градусов и состоят из двух щеток, расположенных под углом 30 геометрических градусов, что для восьмиполюсного стартер-генератора соответствует 120 электрическим градусам, По обеим сторонам указанных групп щеток с клеммами А, В, С под углом 15 геометрических градусов к ню, что соответствует 60 электрическим градусам, размещены цветки с клеммами + и - для подключения к источнику постоянного тока.Коллектор 2 имеет чередующиеся между собой четыре токопроводящих 40 4 и четыре непроводящих 5 зоны с одинаковыми угловыми размерами, суммарное число которых выбирается равным числу полюсов стартер-генератора (в данном случае восьми)....

Номер патента: 1387076

Опубликовано: 07.04.1988

Авторы: Грачев, Ражев

МПК: H01R 13/00

Метки: соединительный, узел

...и+8 и+5 п+6 и+4 и+3 п+2 и+1 и+ - 2 п п Изобретение относится к электротехнике и может быть использовано при отладке и контроле приборов и электротехнических установок.Целью изобретения является расши 5 рение эксплуатационных воэможностей путем использования его при стыковке блоков с различными схемами соединения, снижение расхода материалов и трудозатрат.На чертеже изображена схема соединения соединительного узла.Для реализации изобретения контак- ты входного 1 и выходного 2 разъемов должны быть объединены по табл, 1. Поскольку основные трудозатраты и расход материалов идет на изготовление жгута, распайка известной части дополнительного разъема составляет незначительную часть к общим трудозатратам, а предлагаемый соединительный узел...

Номер патента: 1387077

Опубликовано: 07.04.1988

Автор: Сафонов

МПК: H01R 13/04

Метки: контактная, пара

...штыря 1 с гнездом 4. Это обеспечивается при вклейке световодов в прецизионные отверстия, соосные с внешним диаметром штырей, и при использовании 30 направляющего цилиндрического корпуса 5 с вырезом и контактного элемента 6, находящегося в вырезе. Для смягчения торцовой нагрузки штыря 1 в гнезде штырь 8 подпружинен поджимным элементом 7. Таким образом обеспечивается оптический контакт.Электрические провода 3 и О могут закрепляться известными методами (с помощью пайки, навивки, обжимки 40 и др.). Например, в штыре 1 и гнезде 4 металлический вывод 13 провода 10 припаян припоем 14 к штырю 8.Для электрической изоляции места пайки использованы изоляционные втулки 15 и 16, которые склеиваются электроизоляционным клеем 17 вместе со штырем...

Номер патента: 1387078

Опубликовано: 07.04.1988

Авторы: Лагуткин, Лапковская

МПК: H01R 13/62, H02G 15/08

Метки: герметичного, кабелей, соединения

...13 не задевают за торцовый фланец 3, а внутренний диаметр втулки больше диаметра торцового фланца). Производят установку уплотнительных колец 4 и 5, Устройство готово к соединению кабелей.Производится стыковка частей серийного электросоединителя, после чего втулка 10 смещается до упора в торец внутренней расточки торцового фланца 2, кольцо 15 передвигаетсяна серединную часть втулки, при этомлепестки 1 расходятся и выступы 12сцепляются с торцовым фланцем 2. Дальнейшим передвижением кольца 15 сжимаются лепестки 13 и 16, и внутренние выступы 14 входят в зацеплениес одной из наружных проточек торцового фланца 3. Как только кольцо 15проходит лепестки 16, они, освобождаясь, разжимаются и фиксируют положение кольца.Таким образом...

Номер патента: 1387079

Опубликовано: 07.04.1988

Авторы: Грек, Исаенко, Погиба, Портной, Сажин, Соколов

МПК: H01R 13/646, H01R 24/02

Метки: высокочастотный, соединитель

...электрического контакта корпуса 15. Узел крепления содержит центральный контакт 16, запрессованный в изолированной втулке 17 элемент 18, один конец которого охватывает электропроводную шайбу 19 по периметру и зажат между электропроводной шайбой 19 и корпусом приборной части. Концентрически расположенная элек.тропроводная шайба 19 и изолированная втулка 17 образуют втулку узла крепления контактаЭлемент 18 выполнен в виде плоского прямоугольного лепестка. Шайба 19 прижимается и удерживается завальцовкой буртика корпуса 15. Для исключения возможногО обруба элемента18 при завальцовке он выведен междушайбой 19 и втулкой 17. Охват элементом 8 шайбы 19 и его прижим к буртику корпуса 15 создает надежный электрический контакт.В работе...

Номер патента: 1387081

Опубликовано: 07.04.1988

Авторы: Березовенко, Колесник, Крючков, Сологуб

МПК: H01R 39/00

Метки: поворотный, соединитель, электрический

...проводов 7, укрепленными на поворотном 1 и неподвижном 2 основаниях,соединены контакты разъемов 21 и 22соответственно.Каждая упругая .лента 3 и 4 гибкого элемента соединителя выполнена ввиде упругой дуги (фиг. 7), котораяобращена своей выпуклой частью к выпуклой поверхности поворотного основания 1 и к вогнутой поверхности неподвижного основания 2. При этом радиус упругой дуги в свободном состоянии выбран из условия К, с К ( К,где Ки К- радиусы выпуклой и вогнутой поверхностей поворотного 1 инеподвижного 2 оснований, соответственно.Устройство работает следующим образом,Электрические сигналы от неподвижного основания 2 передаются на поворотное основание 1 через провода 7,Вращение поворотного основания производится от привода (не...

Номер патента: 1387082

Опубликовано: 07.04.1988

Авторы: Коханович, Кравчук

МПК: H01R 39/40

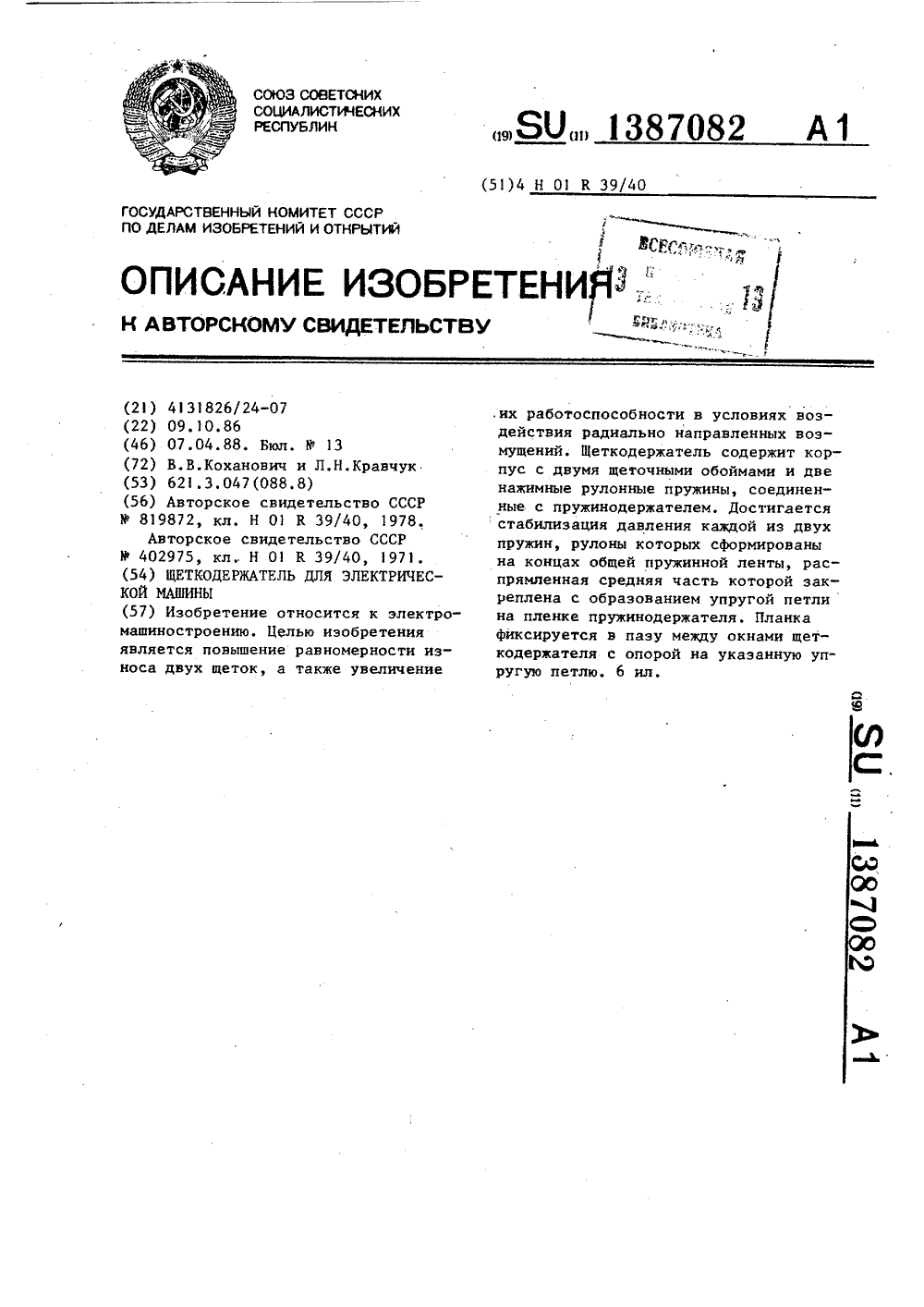

Метки: щеткодержатель, электрической

...щеткодержателя.Устройство работает следующим образом,Для приведения в рабочее положение, т.е. в положение, при которомосуществляется скользящий контактэлектрощеток 14 с поверхностью коллектора 15 или контактного кольца,оператор вставляет электрощетки.14 вобоймы 9 щеткодержателя и, удерживая пружинодержатель 5 за Т-образныйЗО 35 Такое независимое упругое закрепление нажимного механизма в щеткодержателе, обеспеченное использованиемпетли упругой ленты в качестве опорного элемента пружинодержателя, уменьшает воздействие радиальных и тангенциально направленных возмущений нарабочие участки (участок пружины между рулоном и распрямленной частьюленты) рулонных пружин постоянногодавления, возникающих при прохождении электрощеткой неровностей...

Номер патента: 1387083

Опубликовано: 07.04.1988

Авторы: Гамкрелидзе, Гургенидзе, Диасамидзе, Кешелава, Миндели

МПК: H01R 41/00

Метки: контактное

...22 зистора включается двигатель 20 кодля сцепления ведомой шестерни 21 с торый через шестерни 19 и 8 повораручкой 13, чем обеспечивается связь чивает коллектор 4, установленный на кольца 8 с шестерней 21. Поводок 22 10 цанге 15, на угол, контролируемыйоимеет возможность поворота на 90 сигналом фотореэистора 27 до того мовокруг своей оси, имеет горизонталь- мента, пока ламели коллектора 4 оканое и вертикальное положение и фикси- жутся напротив штырей 7. Теперь вклюруется с помощью пружины 23. чается двигатель 25 контактирования,Секторная шестерня 21 находится 15 обесйечивающий контакт штырей 7 с в зацеплении с дополнительной веду- ламелями коллектора 4, щей шестерней 24, которая надета на Двигатель 25 приводит в движение вал...
