H01R — Токопроводящие соединения; конструктивное соединение нескольких взаимно изолированных электрических соединительных элементов; соединительные устройства; токосъемники

Номер патента: 997153

Опубликовано: 15.02.1983

Авторы: Бекишев, Качин, Константинов, Франк

МПК: H01R 39/04

Метки: коллекторов, композиционный, материал, машин, электрических

...при 60 С, укладываются параллельно друг другу в пресс-форму и оппрессовываются при 180 - 200 С ифс 35 давлении 150 - 200 ат.:. При необходимости уве-. личения толщины изоляционного покрытия процесс нанесения изоляции повторялся не. сколько раэ. Следовательно, указанное весовое соотнопенне компонентов материала является оп 4П р и м е р 1. ПАН - волокна по . крываются термостойким изолирующим соста. вом - лаком типа ПЭ - 943, окунаются в изолировочную ванну с последующей сушкой в вытяжном шкафу при 160 С. В результате получают углеродные волокна, покрытые изолирующим составом, при следующем соотношении компонентов, вес,%: ПАН - во. локна 70; лак типа ПЭ - 94330.Затем изолированные углеродные волокна пропитываются кремннйорганическим...

Номер патента: 997154

Опубликовано: 15.02.1983

Авторы: Платов, Скворцов, Ярошенко

МПК: H01R 39/20

Метки: узел, щеточный, электрической

...ток. 0К щеткодержателю 3 ток подводится спомощью, например, шины, Радиальное нажатие на угольные блоки 5 производится спомощью нажимного курка 1 и пружины 2.Для предлагаемой конструкции возможно 15применять и автономное нажатие для каждого блока 5. Это улучшает свойства сколь.зящего контакта щетки и сводит к минимуму последствия разности в скоростях изно-.са отдельных элементов 5. Кроме того, при. щомекеиие такого способа нажатия позволяетделить щетки на количество частей болеедвух, что способствует увеличению действительной поверхности контакта и его устойчивости. В щеточном устройстве с клином у 5щетку можно выполнять лишь из двух по.ловии, Увеличение степени деления щеткина части в этом случае не имеет смысла,так как внутренние...

Номер патента: 997155

Опубликовано: 15.02.1983

Авторы: Павлович, Черепаняк, Чучман

МПК: H01R 39/46

Метки: узел, щеточно-коллекторный, электрической

...и моколле кто арушению у т ости. к. эобмотк авт. св, кторный части минималь етле ме новному чно-колле ины спе 11, содер в пр тлевои жащий то .бокутыми, а онного ы ни моткоилированн т дру рых к длин ми дрчисла к о шени ектоных ветвей равно целому а ширина щетки и диаме онтакта е и днам ны по соотношению 12- с 1 тс,в 1 п ---ы по соотношени- = 51 П - +9 1 л Э Кна щетки; амели 2,1 ией 3. Шитора О в нию, Боко 1 изоля- диаметр коллектора;- число ламелей;- угол межламельного .пртатком данного щеточно-коа электрической машиныв процессе эксплуатации ие диаметра коллектора, чт 8 Недос ного узл то, что измененоме тк вые о ек иены вогнутыми,являетс о изол янно ино нтакта Ю и ди роисходит о привоИзобр строению винам сПо ос тен щето кой маш...

Номер патента: 999132

Опубликовано: 23.02.1983

Авторы: Полозов, Усиков, Чурсин

МПК: H01R 43/04

Метки: гидравлический, пресс

...механизм регулировки выполнен в виде двух клиньев и винта для перемещения одного из них.На фиг.1 показан пресс, общий вид, на фиг.2 - узел 1 на фиг.1.Гидравлический пресс для опрессов,ки, например, кабельных .наконечников содержит подставку 1, на которой установлены нагнетательная камера 2,рабочий корпус 3 и резервуар 4 с рабочей жидкостью, причем нагнетательная камера 2 соединена через шланг 5 с опрессовочной головкой 6, а рычаг 7 соединен шарнирно с толкателем 8, установленным в рабочем корпусе 3, и жестко соединен с плунжером 9 малого 5 диаметра, установленным в полом плунжере 10, подпружиненном пружиной 11. Плунжер 10 и пружина 11 установлены в цилиндре 12, а плунжер 9 - в цилиндре 13. Цилиндры 12 и 13 содержат на-Я гнетательные...

Номер патента: 1001249

Опубликовано: 28.02.1983

Авторы: Гульбинский, Ниедзвиедзс

МПК: H01R 4/02, H01R 4/22

Метки: кабеля, наконечником, соединения

...имеют выход припоя за пределы наконечника, что резко снижаетих износостойкость в эксплуатации,25Цель изобретения - повышение надежности.Поставленная цель достигаетсятем, что согласно способу соединения кабеля с наконечником, при котором жилы кабеля размещают внутри нано;,.ечника, а затем пропаивают, перед 17 айксй,;рая наконечь 77 лка отгибают л пайку Ос .;е",твпяют до места отгиба3 краев .-,-:".:.очка, после чего края э.3 б 1 зоз но гибкое око ведущее соединение до пайки) на фиг, 2 - тс же, после лайки на фиг л л вид /1 кафиге 2Гибкое токоведущее соединениелспт 7 Р; Е 7 лНЫХ жнд И" МЕДНЫХ ЧВОло;:1;,аЛОГД гдчаМдУРа1 фЧГна;.;.Онеч"ка 2 охватывающего конОое.диненке законечннка ч жил тохове,цуге -с с.;.-ди; ения происходит сле ю:." бра з...

Номер патента: 1001250

Опубликовано: 28.02.1983

Автор: Листвинский

МПК: H01R 4/28

Метки: контактный, узел

...элемента, один из его буртиков взаимодействует с основаниямилепестков соединительного элемента,а другой расположен между вторым концом пружины и торцами лепестков и сними взаимодействует.На чертеже изображено предлагаемое устройство.Устройство содержит неподвижный1 и подвижный 2 контакты, причемпоследний выполнен в виде стакана, 25 в котором размещены пружина 3 и соединительный элемент 4. Соединительный элемент 4 выполнен с продольными разрезами, образующими контактныелепестки 5. Между пружиной и гильзойвведен опорный элемент в форме стерж1 ОО 1250 Формула изобретения ня б с двумя буртиками 7 и 8. Буртик7 расположен между пружиной 3 и торцами лепестков, а буртик 8 - в полости гильзы,устройство работает следующимобразом.При...

Номер патента: 1001251

Опубликовано: 28.02.1983

Авторы: Баранов, Голубев, Крылов, Чудин

МПК: H01R 4/22, H02G 15/18

Метки: аппарата, выводом, соединения, токоведущей, узел, шины, электрического

...с поверхностью трубчатойдетали роликом.Трубчатая деталь может быть соединена с токопроводящей шиной телескоПодсоеднненный к выводу аппаратаконец г;кого токопроводящего элемента расположен ь" полости шины, а другой его конец взаимодействует с боковс:;:" поверхно ть;з шины,На Фиг, 1 показано предлагаемоеУстройство, общий вид; на Фиг. 2:о же, но с опорным элементом, выпол-:енным из двух частей со сФери,.е кими вы,т;7 да;:, в у на Фиг 3 то жеНо одним зл=ментом, снабженным однимоперным роликом,: на фиг. 4 - то же,но с ог.ориым элементом, состоящим издвух частк,.Сопряжение трубчатой дет:",пч с концом жесткой шины выпОлненОв виде т".лескопнческой системы, наФиг. 5 - то же, но с огорным элементо;." сн-,бже.ным двумя роликами;на .Н 1...

Номер патента: 1001252

Опубликовано: 28.02.1983

Авторы: Красуцкий, Рудюк

МПК: H01R 13/02

Метки: аппарата, контакт, разъемный, сильноточного

...1; нафиг. 3 - элемент развертки внутрен" ней поверхности тонкостенного цилиндра.Разъемный контакт сильноточного аппарата (фиг. 1) состоит из гнезда 1 цилиндрической формы и штыря 2, со держащего гибкий трос 3 (фиг, 2), провода 4 и упругие проволочки 5, Провода 4 навиты на трос 3, упругие ,проволочки 5 расположены в шахматном порядке между тросом 3 и витками про" 10 вода 4, а выступающие концы проволочек 5 взаимодействуют с внутренней поверхностью гнезда 1, при этом расстояние между крайними. точками противоположно расположенных проволочек 15 5 больше гнезда 1. Выступающие концы проволочек 5 выполнены в виде ша" риков б, а между гнездом 1 цилиндрической формы и проволочками 5 введен дополнительный токопроводящий цилиндр 0 7, на...

Номер патента: 1001253

Опубликовано: 28.02.1983

Авторы: Брейгер, Буяльский, Двоскин, Формальский

МПК: H01R 13/62

Метки: соединитель, типа, штепсельного, электрический

...кг при самых .неблагоприятных условиях, Таким образом, сила тяги катушки возбужденияи постоянного магнита не превышает 1,5 кг,55Времязадающее устройство включаетвыпрямительный мост 13, тиристор 14,регулируемый резистор 11, конденсатор 15, резистор 16, динистор 17,резистор 18, клеммы 19 катушки б,нагрузку 20 (нагревательный прибор), 6 ОК контактам 3 подключены нагрузка20 (нагреватель) 14 и вход выпрями"тельного моста 13, выход которогочерез тиристор 14 подсоединен к одной из клемм резистора К, шунтирую щего катушку 6 электромагнита, Дру- гая клемма 19 соединена с отрицательным полюсом выпрямительного моста 13Анод тиристора 14 через регулируемый резистор 11 и конденсатор 15 сое" динен с его катодом.Резистор 11 имеет шкалу, его движок с...

Номер патента: 1001255

Опубликовано: 28.02.1983

Авторы: Бялик, Вакульчук, Дзебань, Пасник, Ягодов

МПК: H01R 29/00

Метки: магнитострикционных, проверки, сердечников

...устройства.1Устройство работает следующим об" разом.При проведении отбраковки сердечников в корпусе 1 устройства с фик" 6 О сированно закрепленными витками элек" трической обмотки 2, устанавливаетсяповеряемый магнитострикционный сердечник 3. При этом (фиг, 1) боковыестенки корпуса представляют из себя нему прибору (не показан), вывод 11 от контрольного преобразователя для 5 О подключения к внешнему прибору (контдва полых цилиндра 14 и 15, между которыми размещается сердечник 3, Внутренний цилиндр 14 корпуса имеет продольные пазы 16 (или окна), обеспечивающие акустическую связь поверяемого сердечника с контрольным преобразователем. Между пазами 16 на внутреннем цилиндре 14 образуются стойки 17, в которых размещаются витки обмотки 2...

Номер патента: 1001256

Опубликовано: 28.02.1983

Авторы: Зиненко, Иванов, Кобиляков, Пирожихин, Светикова

МПК: H01R 39/02

Метки: токосъемное

...имеютО-образную форму Ширина пазов 8больше толщины щеток 9. Концы 10 и 6011 каждой щетки 9 охватывают соот"ветствующее 1 контактное кольцо 5 иустановлены в его канавке 6 с натягом. Средняя часть 12 щетки 9 расположена в пазу 8 с зазором, К щет кам 9 подпаяны монтажные провода 13 Так как ширина паза 8 больше толщины щетки 9, последняя под действием канавки 6 всегда располагается посе" редине соответствующего кольца 5 не"зависимо от погрешностей изготовленияротора 4. Контактное усилие, обеспечивающее поджатие щетки 9 к кольцу 5,возникает при сопряжении щетки 9 с кольцом 5 за счет сил упругости и соответствующей геометрии этих эле" ментов. Свободное положение щетки 9 в пазу 8 обеспечивает ее самоустановку относительно кольца 5 в осе-.вом и...

Номер патента: 1001257

Опубликовано: 28.02.1983

Авторы: Бекишев, Качин, Константинов, Франк

МПК: H01R 39/04

Метки: коллектор, электрической

...способности коллектора.Поставленная цель достигается тем, что в коллекторе электрической машины ламели выполнены в виде пакета ра,Ужгор диально уложенных углеродных волокон, каждое из которых покрыто изолирующим составом, при этом концы углеродных волокон со стороны, противоположной рабочей поверхности, электрически соединены с элементом токоподвода,. На фиг, 1 представлен коллектор, разрез; на фиг. 2 - то же, вид сбоку,На корпусе 1 с ребрами 2, являюШамися межламельной изоляцией, зак" реплены ламели 3 из опрессованных углеродных волокон 4, расположенных в радиальном направлении, каждое иэ которых предварительно покрыто изолирующим составом. Торцевая часть, противоположная рабочей поверхности 15 ламели, электрически соединена с...

Номер патента: 1001258

Опубликовано: 28.02.1983

Авторы: Клушин, Рузайкина, Туктаев, Хлыстов

МПК: H01R 39/26

Метки: машин, узел, щеточно-коллекторный, электрических

...размеров щеточного узла и неэкономичному расходу материала щеток. Кроме того, при увеличении числа консольных элементов и, следовательно, пазов,. контактная 30 поверхность щетки существенно умень. шается.Цель изобретения - улучшение условий токосъема путем резервирования контакта и повышение податливости щетки в радиальном направлении.Поставленная цель достигается тем что в щеточно"коллекторном узле элек трических машин щетка выполнена из набора пластин, скрепленных между собой со стороны нажимной пружины так,что плоскости касания пластин между собой проходят в тангенциальном направлении к коллектору.На фиг.,1 показан щеточно"коллекторный узел; на фиг, 2 - то же, вид сбоку.Щетка 1 состоит из пакета пластин 2, жестко соединенных между...

Номер патента: 1001259

Опубликовано: 28.02.1983

Автор: Онацевич

МПК: H01R 39/38

Метки: щеткодержатель, электродвигателя

...- повышение ка"чества коммутации электродвигателяза счет повышения надежности фиксации курка щеткодержателя на опореи стабилизации положения щетки наколлекторе.Поставленная цель достигается тем, 15что в щеткодержателе электродвигателя,содержащем подпружиненный курок,наодном конце которого расположена щетка, контактирующая с коллектором, ана другом конце выполнены углубления, контактирующие с опорой, углубления на конце курка выполнены ввиде двух одинаковых параллельныхпазов треугольной формы (вилкообраз"ных) с рабочими поверхностямй, которые разнесены вдоль опоры,При этом вся конструкция удерхива"ется на трех опорах, что повышает ееустойчивость,На фиг, 1 показан коллектор двига- Зтеля и щеткодержатель, вид с торца;на фиг, .2 -...

Номер патента: 1003214

Опубликовано: 07.03.1983

Автор: Воскресенский

МПК: H01R 4/50

Метки: разъем, электрический

...4, образующими несколькоразнесенных вдоль оси кольцеобразныхдорожек на периферии корпуса 5 (например, проверяемого барабанного коллектора ), вводимого в полость корпуса.Число контактных дорожек равно числусмещений контактов 3 вдоль оси. Накорпусе установлен регулировочный элемент в виде поворотного кольца 6 вкотором выполнены поперечные пазы 745с прорезями 8. На противоположныхконцах б контактов 3, выведенных впрорези 8, расположены хвостовики 9,которыми указанные контакты опираютсяна поверхность пазов . В полости корпуса имеются продольные штыри 1 О,входящие в отверстия 11 в торце цилиндрического корпуса 5, которые фиксируют положение последнего в корпусе, а точнее фиксируют положение контактов 4 относительно...

Номер патента: 1003215

Опубликовано: 07.03.1983

Авторы: Куценогий, Лаар

МПК: H01R 13/62

Метки: соединитель, электрический

...стяжнуюгайку 3Однако указанное устройство характеризуется недостаточной надежностьюработы, что,в частности, выражаетсяв потере свойств кольцаЦель изобретения - повышение надежности при одновременном упрощениитехнологии изготовления.Поставленная цель достигается тем,что соединитель снабжен расположенным между корпусом и гайкой кольцом,выполненным с отогнутыми в сторонустопорных элементов пружинными лепестками, образованными дугообразными прорезями и выполненными на внутреннейчасти кольца радиальными. прорезями.На фиг. 1 показан продольный разрез самоконтрящегося устройства; нафиг, 2 - сечение по А-А, проходящеев зоне расположения стопорного коль 30ца, на фиг. 3 - кольцо,Электрический соединитель состоитиз гайки 1, кольца 2 с...

Номер патента: 1003216

Опубликовано: 07.03.1983

Автор: Бобков

МПК: H01R 13/68

Метки: вилка, соединителя, электрического

...плавкиепредохранители, .контактные штыри выполнены в виде скоб, охватывающих одиконец наконечников предохранителей,а пружины расположены между корпусоми монтажными лепестками,На фиг. 1 изображена вилка электрического соединителя; на фиг, 2 показан разрез А-А на фиг. 1,Вилка электрического соединителясодержит корпус 1, контактные штыри 2, монтажные лепестки 3, пружрасположенные между корпусом и мтажными лепестками и плавкие пре2 онители 5.Контактный штырь 2 вилки представ"собой скобу, закрепленную в кор1003216 4при смене предохранителей не требуется снимать никаких деталей,Формула изобретения 3Плавкий предохранитель 5 прижат одним наконечником к внутренней поверхности штыря, а другим - к монтажному лепестку 3.ФПружина 4 создает...

Номер патента: 1003217

Опубликовано: 07.03.1983

Авторы: Замятина, Кузьмина, Персианцева, Сатин, Скоблик

МПК: H01R 39/36

Метки: конопаточный, крепления, порошок, провода, тело, токоведущего, щетки

...состоящем из меди и связующего, в качестве связующего взято органическо соединение, содержащее аминогруппу, а также нитрильную или кетогруппу, при следующем соотношении компонентов, вес,Г:Медь 99,0-99,95Связующее 0,05-1,0Медный конопаточный порошок обрабатывается в герметичном объеме органическими соединениями, содержащими аминогруппу,а также нитрильную ( диэтиламинопропионитрил ) или кетогруппу ( диэтиламино-метилбутанон), представляющие собой жидкости с высокой упругостью пара (0,1-20 торр); Данные органические соединения легко проникают между частицами порошка меди и хемосорбируются на поверхности металла в виде мономолекулярного слоя.Мономолекулярный слой связующего предотвращает окислительные электродные реакции на поверхности...

Номер патента: 1003218

Опубликовано: 07.03.1983

Авторы: Гроссман, Рыбников, Ткаченко

МПК: H01R 39/38

Метки: машин, щеткодержатель, электрических

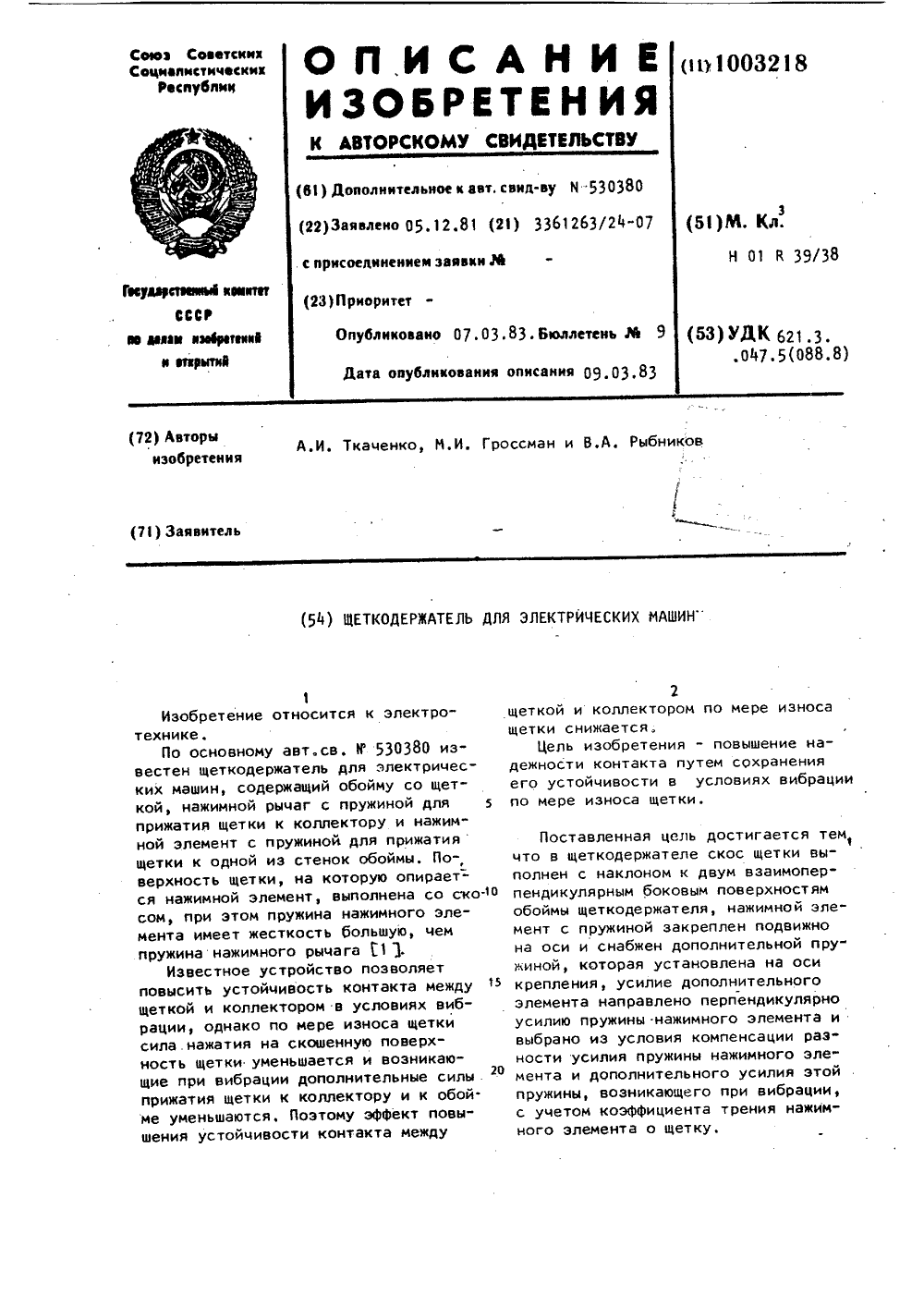

...три составляющие ; тангенциальную Г 1, прижимающую щеткук стенке 9 обоймы 3 тангенциальную Г 2 прижимающую щетку к стенке 10 обоймы 3, и радиальную Г , направленную в сторону коллектора 8 и дополнительно прижимающую щетку 1 к коллектору 8. Сила дополнительной пружины 7 уравновешена силой трения нажимного элемента 4 о скошенную поверхность 2 щетки 1.В процессе работы электрической машины при вращении коллектора 8 в условиях вибрации на щетку 1, кроме указанных выше сил, действует сила со стороны коллектора 8, которая стремится оторвать щетку от коллектора, Под 28 4действием этой силытолчка 1 щеткаперемещается вверх (в направлении отколлектора ), и благодаря скошеннойповерхности 2 щетки нажимной элементпередвигается в тангенциальном...

Номер патента: 1003220

Опубликовано: 07.03.1983

Авторы: Абзианидзе, Кешелава, Рамишвили

МПК: H01R 43/06

Метки: коллекторного, пакета, сборки

...16 с рычагом 17,установленного с воэможностью поворота.Для обеспечения совместного с под.пружиненной оправкой 4 поворота наопределенный угол на втулке 5 закреп.лен палец 18 для входа в пазы 19 и20 копира 21 фиг. 4 ). Пазы 19 и 20выполнены пересекающимися и перекрывающимися пластинчатой пружиной 22,причем паз 19 расположен параллельнооси перемещения втулки 5, На станине не показана) со стороны расположения сквозного окна 13 корпуса 3размещен механизм 23 подачи коллекторных пластин 2 т и изоляционных прокладок 25. Механизм подачи 23 содержит установленные с возможностьювозвратно-поступательного перемещения параллельно размещенные толкатели 26 и 27, разделенные между собойстенкой 28, лоток 29 для подачи коллекторных пластин 24 и магазин...

Номер патента: 1005226

Опубликовано: 15.03.1983

Авторы: Сидоренко, Щербонос

МПК: H01R 4/24

Метки: соединитель, электрический

...с диаметромпроводника.1 а фиг, 1 изображен электрическийсоединитель; на фиг, 2 - устройство длядвух различных диаметров проводников,общий вид: на фиг, 3 - устройство с из 26 4меняемой шириной Ч -образного паза дляпроводников.Электрический соединитель содержитопорный элемент, имеющий Ч -образныйпаэ 1, контактный элемент 2, имеющийрежущую кромку 3, участки 4, предназначенные для .раздвигания изолядии,образованные пересечением двух срезов5, и скругленную контактную поверхность 6.При использовании устройства проводник помешают в-образный паз 1, приэтом он, перемешаясь по режущей кромке, разрезает свою изоляцию, потомрасходящиеся участки 4 раздвигают ее,очищая металл проводника. Режущая кром-.ка 3 и участки 4 образованы срезами 5,с...

Номер патента: 1005227

Опубликовано: 15.03.1983

Автор: Чечельницкий

МПК: H01R 11/20

Метки: зажим, прибора, соединительный, электрического

...с отверств мв 3 для пайж црвводов 4, идущих к взмерителю. Корпус 1 свободно носа жен на ось 5, шарнврно скрепляшую взоляционные элементы 6 в 7. Элементы 6 в 7 имеют на внутренн;их сторонах 8 в 9 выступы 10 н 11 с рядом (по чвслу выводов микросхемы) игольчатых выступов 12. В нижней части элемен ты 6 н 7 имеют пазы 13 н 14 в пере мычкв 15 в 16, образующие нижние кромки. На игольчатые выступы 10 свободно надеты контакты 17 в 18. Ннжнве вонцы 19 в 20 контактов 17 в 18 лежат в пазах 1 З и 14, а верхние концы 21 в 22 опираются своими нзогнутымв участками на неподвижные контав ты 2 колодки 1. Прв этом,прв отсутст ввв измеряемой микросхемы 23, нвжпне концы 19 н 20 контактов 17 в 18 опвраюь ся на перемычки 15 в 16. Нижние концы 19 в 20 контактов...

Номер патента: 1005229

Опубликовано: 15.03.1983

Авторы: Гусев, Иванов, Малешин, Торгашев

МПК: H01R 39/00

Метки: бесконтактной, вращающегося, объекта, передачи, постоянного, сигналов

...(см, фиг, 1) роторную 1 и статорную 2 части.Роторная часть 1 включает вращающиеся магнитопроводы 3 с обмотками, равномерно расположенные по окружности вращения на валу 4, а также ферромагнитный сердечник 5 с обмоткой 6 индуктив ного токосъемника. Ферромагнитный сердечник 5 отделен от вращающихся магниЬопроводов 3 магнитным экраном 7. Вращающийся магнитопровод 3 целе,сообразно выполнять шихтованным в виде набора пластин, изолированных друг от друга.На фиг. 3 приведена электрическая схема устройства, Модуляционные обмотки 15 и 16 всех каналов (для удобства обозначены элементы только одного канала преобразовании) соединены последовв5 1005тельно н подключены к вращающейся обмотке 6 индуктивного токосъемника 21,Измерительные обмотки 12...

Номер патента: 1005230

Опубликовано: 15.03.1983

Авторы: Аверьянов, Андрианов

МПК: H01R 39/04

Метки: коллектор, электрической

...крепежные элементы. Нв фиг. 1, показаны переходы формирования пластин и крепежных элементов;на фиг. 2 - пластина коллектора с крепакными элементами; на фиг. 3 - коллектор после механической обработки,Предлагаемая конструкция коллектора1может быть получена следующим способом,На заготовке 1 с заданным шагомвыдавливаьл выступы 2, которые в дальнейшем оформляются в ппастины 3 коллектора. Материал из впадин 4 (перемычек между пластинами) перетекает ввыступы 2. Перемычки 4 расположенымежду пластинами 3 на их нижней части,протзпюположной рабочей поверхностипластин .3, по их боковым сторонам.Каждую перемычку 4 разделяют на двезигзагообразные половинки, каждая изкоторых является рядом крепежных элементов 5, при этом торцовые части 6перемычек...

Номер патента: 1005231

Опубликовано: 15.03.1983

Авторы: Бабенко, Гебгардт, Гриненко, Еременко, Логвиненко, Царан

МПК: H01R 39/64

Метки: вращающегося, многоточечного, объекта, параметров

...4к токосъемнику ос,рествлено посредством подключения обмоток статора кламелям коммутирующего устройства,а щеток последнего - к контактнымкопьцам токосъемника.При этом валы токосьемника, шагового двигателя и коммутирующегоустройства целесообразно изготовитьв виде одного цельного вала, в кото ром целесообразно выполнить полостьдля размещения коммуникаций вращающегося объема:. трубопроводов, электричеоких шин и т.п.Корпус токосъемника может бытьсоединен с неподвижной опорой посредством гибкой подвески, фиксирующейего от поворота,На чертеже представлено устройство продольный разрезУстройство содержит полый вал 1,на котором размещены ротор 2 коммутирующего устройства с контактнымищетками 3, ротор 4 шагового двигатля и контактные кольца 5...

Номер патента: 1005232

Опубликовано: 15.03.1983

Автор: Мац

МПК: H01R 39/64

Метки: скользящее, токосъемное

...повышает производительность труда, а повышение точности/определения места дефектов сокращаег технологические отходы кабелей. Экономический эффект от использования изобретения в приборах для определения мест дефектов в кабелях составит 50,4 тыс. руб. Предлагаемое токосъемное устройство не, требует регулировок, так как величины контактного давления обеспечиваются конструктивно размерами пружин,Консгрукция токосъемного усгройсгвапо сравнению с базовым объекгом упрощена и гехнологичнее в из оговлении и сборке.Обойма выполнена лишь из двух частей вме"сто двенадцати часгей (если не считать еще элементы крепления металлических частей обойм к неметаллическим), а пружины к 3 10052которые закреплены снаружи обоймы 8,Обоймы 8 установлены...

Номер патента: 1007149

Опубликовано: 23.03.1983

Автор: Саидов

МПК: H01R 4/26

Метки: саидова, соединитель, электрический

...тем, что в электрическом соединителе, содержащем два контактных элемента, один из торцев каждого из которых 149 2предназначен для подсоединения провода и имеющие наклонную к их продольной оси поверхность контактирования, и охватывающий контактные элементы элемент фиксации их сочлененного положения, каждый из контакт ных элементов выполнен с Ч-образнымпазом, одна из поверхностей которого перпендикулярна к продольнойоси соответствующего контактногоэлемента, а поверхность контактирова"ния образована второй, наклонной, поверхностью паза, причем поверхностипаза расположены под острым угломдруг, к другу.На фиг.представлен соедини"тель, общий вид; на фиг, 2 - соединитель в отверстиях контактных элементов которого расположены провода; на...

Номер патента: 1007150

Опубликовано: 23.03.1983

Авторы: Баязитов, Гудков

МПК: H01R 43/06

Метки: коллектора, электрической

...плас 1 в ,тин в корпус, пропитку коллектора ком паундом и механическую обработку 1 .Недостатком известного способа яв- ляется низкое качество иэготавливае"Ъ. мых изделий из-за замыкания пластин через межламельный промежуток при гальваническом покрытии контактных поверхностей пластин.Целью изобретения является повы шение качества изготавливаемых мзде- ф дий за счет исключения замыкания пластин через межламельный промежуток.. Поставленная цель достигается тем, что согласно способу изготовле" фф ния коллектора электрической машины, включающем изготовление коллекторных пластин, покрытие контактных поверхностей коллекторных пластин благородным металлом, установку кол- ЗВ векторных пластин в корпус, пропитку коллектора компаундом и...

Номер патента: 1008826

Опубликовано: 30.03.1983

Авторы: Воронов, Платицын, Сизов, Титов

МПК: H01R 4/66

Метки: грунт, забивания, заземлителей, замок

...заземлителей в грунт, содержащем корпус сотверстием и зижимной клиновой элемент, корпус выполнен в виде обоймы с буртиком и пазами в нижней части, отверстие обоймы выполнено коническим с большим диаметром внизу,клиновой элемент выполнен в видесегментов с внешней конической по-верхно.тью, конусность которой соответствует конусности внутреннейповерхности обоймы, и внутреннейволнообразной поверхностью, причемзамок снабжен крыакой с цапфами сбуртиками по числу пазов в обойме,пружиной и запорным кольцом, приэтом пружина расположена между сегментами и крышкой, цапфы крышки расположены в пазах обоймы, а запорное кольцо установлено между буртиком.цапф и обоймы,На фиг. 1 изображен замок в аксонометрии, общий вид; на фиг. 2 -то же, установленный...

Номер патента: 1008827

Опубликовано: 30.03.1983

Авторы: Дегтярева, Лошаков, Филатов, Юрченков

МПК: H01R 13/00

Метки: многоконтактный, соединитель, электрический

...к контактам соединителя монтажных проводов, выведенныхчерез установочное отверстие наблоке. Такой порядок установки соединителя неудобен при электромон,таже блока, значительно снижает производительность сборочно-монтажныхработ, повышает расход монтажныхпроводов, усложняет ремонт и пе-ремонтаж блоковЦель изобретения - упрощениесборки;45Поставленная цель достигается темчто многоконтактный электрическийсоединитель, содержащий корпус, вполости котороо установлен изоляторс контактами, и прямоугольный монтаж 50ный фланец с крепежными отверстиями,жестко установленный на корпусе,снабжен съемным фланцем, выполнен.ным с выступом на торцовой поверхности, форма которого соответствует форме фланца корпуса, и центральным, монтажным отверстием, при...
