H01R — Токопроводящие соединения; конструктивное соединение нескольких взаимно изолированных электрических соединительных элементов; соединительные устройства; токосъемники

Номер патента: 1045319

Опубликовано: 30.09.1983

Авторы: Дубинин, Толкачев

МПК: H01R 39/40

Метки: щеткодержатель, электрической

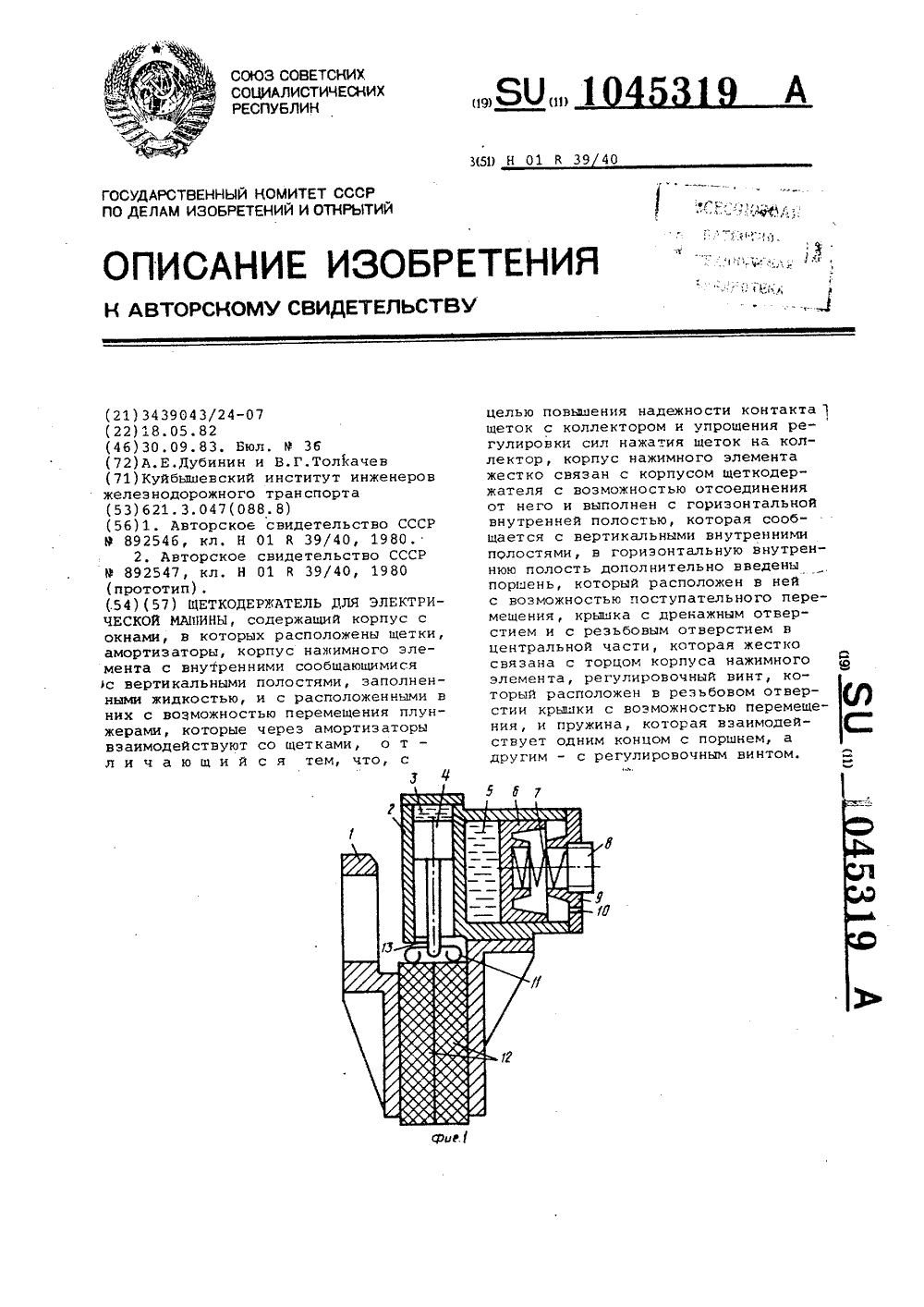

...пслсстями 3, заполненными жидкостьюв которых с возможностью перемещения расположены плунжеры 4,. и сгоризонтальной полостью 5, н которой расположен поршень 6, связанныйчерез пружину 7 и регулировочныйвинт 8 с крышкой 9 с дренажнымотверстием 10 и с резьбоным Отверстием в центральной части, в котором расположен регулировочный винт 8,Щеткодержатель соцержит та.кжеамортизатор 11,. ще.ки 12 и Огра.ничитель 13.Корцус 1 служит для креплениящеткодержателя на траверсе электрической машины и для размещения щеток12, которые расположены в его чаправляющих окнах. Корпус 1 жесткОсвязан с корпусом 2 нажимного злемента так, что в ра.бочем положенииони представляют одно целое приэтом предусмотрено что гри заменещеток 12 корпус 2 нажимного элементаможет...

Номер патента: 1045417

Опубликовано: 30.09.1983

Авторы: Городин, Курчев, Лагун

МПК: H01R 12/16, H01R 13/658, H05K 1/18 ...

Метки: многослойных, печатных, плат, соединитель

...для покрытия контактов. Так, например, отношение контактных рабочих поверхностей к общейплошади контактной системы, котораяпокрывается драгметаллами, составляет 351: 15.Цель изобретения - повышение надежности в работе путем снижения взаимныхнаводок и повышение технологичностиконструкции. 40Поставленная цель достигается тем,что в соединителе для многослойных пе, чатных плат, содержащем гнездовую колодку, штыревую колодку с продольнымирядами чередующихся между собой сигнальных контактов и контактов нудевогопотенциала, одни концы которых соединенымежду собой общей шиной, и экранируюшуюпластину, в последней выполнены отверстия, через которые пропущены сигнальные контакты, а другие концы контактовнулевого потенциала электрически...

Номер патента: 1046809

Опубликовано: 07.10.1983

Автор: Эмпелис

МПК: H01R 4/66

Метки: заземления, оборудования, электрического

...и фиксирующими лапками, расположенными по концам металлической шины перпендикулярно к ней, причем920изолятор штепсельного разъема выполнен с пазами для Фиксирующих Г-образных элементов и фиксирующих лапок 1. 1.Однако для крепления проводов вэлектрическом оборудовании должныбыть предусмотрены специальные крепежные приспособления, что приводитк осложнению конструкции, повышениютрудоемкости монтажа особенно привысокой плотности монтажа.Цель изобретения - расширение Функциональных возможностей устройствапутем упрощения монтажа.Поставленная цель достигается тем,что гребенка имеет язычки, выполненные с ней за одно целое .с длиной,превышающей длину контактных штифтов,расщепленные на свободном конце дляобразования захвата провода.Йа чертеже...

Номер патента: 1046810

Опубликовано: 07.10.1983

Автор: Чернецкий

МПК: H01R 13/05

Метки: контактная, пара

...близкой к предлагаемой является контактная пара ( П, содержащая цилиндрический штырь и взаимодействующее с ним гнездо, выполненные в виде двух упругих элементов, жестко зафиксированных в корпусе одним своим концом и имеющих изогнутыеЬ участки.Однако известное устройство характернзуется недостаточной надежностью в эксплуатации, так как площадь контактной поверхности ограничена, а фиксация штыря в гнезде .обеспечивается лишь силами трения между штырем и элементами гнезда, что не исключает самопроизвольного расчленения кщтактов.Цель изобретения - повышение на-дежности сочленения.Поставленная цель достигается тем,35 что контактная пара, содержащая цилиндрический штырь и взаимодействующее с ним гнездо в виде двух упругих, элементов,...

Номер патента: 1046811

Опубликовано: 07.10.1983

Авторы: Дмитриев, Кудрявцев, Ляпин, Родионов, Солдатенков

МПК: H01R 13/56

Метки: разъемное, соединение

...Кроме того, разъемное уст ройство имеет вес за счет металлического патрубка и зажимного устройства. Цель изобретения в . повышение на 45дежности разъемного соединения. Поставленная цель достигается тем, что в разъемном соединении, содержащем корпус, в котором установлен изолятор с размещенными в его каналах 50 контактами, патрубок, скрепленный с корпусом, и зажимной элемент, последний состоит из двух частей, одна иэ которых образована продольными половинами, соединенными посредством Фик саторов с патрубком, а другая выполнена из термоусаживаемого полиэтиленового материала, плотно охваты 811 3йает латрубок, первую часть зажимного элемента и ствол кабеля.На чертеже изображено разъемноесоединение, общий вид.Разъемное соединение...

Номер патента: 1046812

Опубликовано: 07.10.1983

Авторы: Козырев, Кормилицын, Кормилицына, Крылов, Фиалков, Чамина

МПК: H01R 39/04

Метки: колец, коллекторов, композиция, контактных, машин, электрических

...удельное электрическое сопротивление 28-31 мкОме м/ твердость 15-23 кПа 10; прочность на сжатие 35-М 2 ИПа; прочность на1046812 25 30 35 40 3изгиб 18,9-28,3 МПа; коэффициенттрения О, 15. Полученный материал неимеет прочностных характеристик,удовлетворяющих требованиям, предь"являемым к углеродным конструкционным материалам.П р и м е р 2. Кокс в количестве65 мас., просеянный через сито 010,и 35 масА высокотемпературного пека с температурой размягчения 135 Ссовместно обрабатывают в вибромельнице М 400-1,5 в течение 50 мин притемпературе смешения 20-50 С. Полученную смесь вальцуют 3 раза на валь.цах 502-037 при 260-270 С. Охлажденную вальцованную массу размалывают .на молотковой дробилке типа ДИ"300и рассеивают на три фракции с...

Номер патента: 1046813

Опубликовано: 07.10.1983

Авторы: Иванов, Пирожихин, Светикова

МПК: H01R 39/06

Метки: коллектор, малогабаритный

...Изобретение относится к электротехнике и может быть использовано втокоподводящих и токопередающих устройствах, предназначенных для передачи электрического тока с вращающихся деталей устройств или приборов нанеподвижные,Известен коллектор, содержащийкорпус в виде цилиндра из изоляционного материала с закрепленными на нем.токоподводящими контактными кольцами,которые изолированы друг от другаизоляционными перемычками. Рабочиеповерхности контактных колец могутбыть гладкими или на них выполненыканавки различной конфигурации. Ккаждому кольцу подходит выводной провод, другой конец которого выходитчерез торцовую. поверхность коллектораи служит для подвода электрическоготока 1 .Недостатком данного коллектораявляются большие габариты, не...

Номер патента: 1046814

Опубликовано: 07.10.1983

Авторы: Афонин, Морозов

МПК: H01R 39/64

Метки: токосъемное

...колес наружной обоймы установлено неподвижно в корпусе а второе установлено с возможностью угловых смещений относительно первого колеса и подпружинено и направлении, противоположном вращению внутренней обоймы.На чертеже представлено предлагаемое токосъемное устройство.Токосъемное устройство содержит закрепленные на водиле 1 на осях 2шесть сателлитных колес 3, по три на каждую линию съема, вращающиеся центральные зубчатые венцы 4 ц 5 и неподвижные наружные обоймы 6 и 7, устаноаленные соответственно на втул ке 8 и в корпусе 9, изолированные друг от друга и стянутые через крышки 10 и 11 и подшипники 12 стяжками 13 и 14, Водило 1 установлено на 50 втулке 8 на подшипниках 15. Уплотнения 16 защищают внутреннюю полость устройства от попадания...

Номер патента: 1046815

Опубликовано: 07.10.1983

Авторы: Волков, Токарев

МПК: H01R 43/06

Метки: коллектора, сборки, электрической, якорем

...якоря и лобовых частей, что 3усложняется пайкой обмотки якоря кколлекторным пластинам и обеспечение точного центрирования коллектора относительно якоря что снижаеткачество изготавливаемых изделий. 4 ОЦель изобретения - повышение качества изготавливаемых изделий засчет точного центрирования коллектора относительно якоря,Поставленная цель достигается тем, что согласно способу изготовления коллектора электрической машины и сборки его с якорем, включающему фрезерование пазов в заготовке коллектора с образованием технологичес О кой обоймы, формирование изоляции между коллекторными пластинами, фрезерование шлицев для присоединения обмоток якоря, удаление технологичес кой обоймы, установку коллектора над 55 лобовой частью обмотки,...

Номер патента: 1048539

Опубликовано: 15.10.1983

Авторы: Неонет, Рублев, Скачков, Фастовский

МПК: H01R 43/04

Метки: ленту, металлическую, нанесения, насечки

...на металлическую лентупроизводится прокатыванием лентымежду роликами,(21.Однако процесс формирования насечки в данном устройстве происходитпри больших удельных давлениях, чтовызывает деформацию металлическойленты и разрушение зубцов (насечек)ролика.Это снижает качество процессавыполнения насечки на металлическойЛенте,Цель изобретения - повышениекачества,Указанная цель достигается тем,что устройство для нанесения насечки на металлическую ленту, предназначенную для соединения проводов, сог.,держащее установленное в корпусеаасекательное приспособление с приводом, снабжено кинематически связанным с приводом шпинделем, на консольной части которого закрепленаступица с радиально выступающимистержнями и соосно установленнымимежду...

Номер патента: 1050018

Опубликовано: 23.10.1983

Авторы: Городин, Курчев, Лагун

МПК: H01R 13/646, H05K 1/18

Метки: многослойных, печатных, плат, соединитель

...превышает высоты сигнальных контактов, экран выполнен в виде швеллера с упругими контактными лепестками, симметрично расположенными на противоположных полках швеллера и попарно выгнутыми навстречу друг другу, а сигнальные контакты и контакты нулевого потенциала штыревой колодки выполнены в виде цилиндрических штырей.На чертеже изображена схема предлагаемого соединителя в разомкнутом состоянии.Соединитель состоит нз гнездовой 1 и штыревой 2 колодок. В, штыревой колодке 2 расположены продольные ряды, сигналь 5 1 О 15 20 25 Зо 35 40 45 ных контактов 3, выводы 4 которых запаяны в металлизированные отверстия 5, располагающиеся в узлах. стандартной координатной сетки печатной платы 6. Между сигнальными контактами 3 расположены контакты 7...

Номер патента: 1050019

Опубликовано: 23.10.1983

Авторы: Городецкий, Кузьменко, Хон

МПК: H01R 39/00

Метки: токосъемное

...ведомые шкивы установлены на отдельных осях, оси расположены во втулках, которые выполнены из материала типа металлической резины. 45 9Токосъемное устройство содержит установленный в подшипниках ведущий полый вал 1, на котором закреплены электрически изолированные друг от друга ведущие токо- проводящие шкивы 2, ведомые токопроводящие шкивы 3, каждый из которых соединен с соответствующим ведущим шкивом 2 при помощи гибкой токопроводящей связи 4. Ведомые шкивы 3 установлены на отдельных осях 5. Оси 5 расположены во втулках 6. Втулки 6 выполнены из материала типа металлическая резина (МР), Последний представляет собой хаотичное переплетение упругих витых стальных проволок, спресованных в форме втулки, внутренний диаметр которой меньше...

Номер патента: 1050020

Опубликовано: 23.10.1983

Авторы: Абрамов, Брыков, Коровкин, Скляров

МПК: H01R 39/04

Метки: подавления, радиопомех

...кольцом, содержащим окна для щеток и контактные элементы для поочередного подключения конденсатора к соответствующим коллекторным пластинам, причем конденсатор закреплен на ди электрическом кольце.На фиг. 1 изображено устройство дляподавления радиопомех в сборе; на фиг. 2 - плоскость диэлектрического кольца с контактными элементами со стороны коллектора; на фиг. 3 - плоскость диэлектрического кольца с закрепленным на ней конденсатором со стороны корпуса щеткодержателя; на фиг. 4 - коллектор электродвигателя; на фиг. 5 - электрическая схема подключения конденсатора к коллекторным пластинам при вращении коллектора в указанном направлении,Предлагаемое устройство для подавления радиопомех состоит из диэлектрического кольца 1,...

Номер патента: 1050021

Опубликовано: 23.10.1983

Авторы: Боженко, Наринский, Савенко, Склярский, Сологуб

МПК: H01R 39/28

Метки: вращающееся, контактное

...и на которых расположены жесткие ограничительные кольца 6.В торцах колец 3 и 4 контактной пары выполнены концентричные канавки 10 и 11 соответственно. В этих канавках расположены тела 12 качения, которые опираются также на соответствующие торцы 13 разде; лительных шайб 8. При этом один из этих торцов 13 снабжен кольцевым буртом 14 для упора в него тел 12 качения одной из 25 упомянутых канавок (на фиг, 2 поз 10) данной контактной пары для обеспечения свободы независимых радиальных и осевых перемещений неподвижных контактных колец 4 и жестких ограничительных колец 6 относительно подвижных контактных колец 30 3 ротора.Между телами 12 качения в канавках 10 и 11 установлены сепараторы 15 и 16, выполненные из антифрикционного материала. Один...

Номер патента: 1050022

Опубликовано: 23.10.1983

Авторы: Батуев, Дольник, Дубов, Злотников, Шнейдерман

МПК: H01R 39/40

Метки: ручной, узел, щеточный, электрической

...обеспечивает определенное положение пружины 13 при перемещении рычага (главным образом при смене щеток, так как при этом рычаг поворачивается на значительный угол и стремится вывернуть пружину).На фиг. 4 - 10 представлены различные варианты предложенного конструктивного решения, 2В варианте по фиг. 4 пружина 13 расположена в отверстии 22 отдельной обоймы 23, которая обладает возможностью небольшого осевого перемещения относительно корпуса 2, достаточного для устранения изгиба крайних витков пружины 13 в случае подъе-" Зо ма рычага 9, что имеет место при смене щеток 4. Обойма 23 имеет выступы 24, которыми она входит в гнезда 25 корпуса 2. Этим обойма 23 ограничена от смещения в вертикальном направлении.35Возможен вариант (фиг. 5), при...

Номер патента: 1050023

Опубликовано: 23.10.1983

Автор: Сапунов

МПК: H01R 39/64

Метки: скользящий, токосъемник

...выступают более короткой частью по длине - это нерабочая поверхность иглодержателя, т.е.не участвующая в токосъеме.Нерабочая поверхность иглодержателя может. быть частично покрыта резистивным или полупроводниковым материалом, посредством которого иглы соединены между собой в требуемой комбинации (групповой, избирательной) в соответствии с законом регулирования и имеют электрическую связь с контактными плащадками 5 для внешних подсоединений, В зависимости от области применения токосъемника иглодержатель и направляющая 6, по которой движется токопроводящий элемент, могут иметь различные по форме выполнения, Например, если токосъемник использовать в регуляторах, возможно исполнение иглодержателя в виде прямоугольного поля в случае...

Номер патента: 1050024

Опубликовано: 23.10.1983

Авторы: Гулль, Жасимов, Мартинсон

МПК: H01R 43/00

Метки: контактов, скользящих, слаботочных

...пуансонов 4. Между верхней плитой 11 и матрицей 5 установлена на пружинах 16 плита 12, к которой прикреплена вытяжная матрица 6, в которой соосно с вытяжными пуансонами 3 выполнены по про 2филю вытяжки с овальными гибочными кромками отверстия 17, в которых с возможностью осевого перемещения размещены чеканочные пуансоны 4, закрепленные с помощью штифта 18 в толкателе 19, установленном в направляющем отверстии верхней плиты 12 и прижатом пружиной 20 к толкателю 15.Вытяжйые пуансоны 3 с помощью штифта 21 закреплены в толкателе 22, установленном в направляющем пазу вырубной матрицы 5. Заготовка 23 размещена в направляющем пазу матрицы 5 так. что отрубаемое изделие 24 выдвигается за пределы устройства. Чеканочная поверхность пуансонов 4...

Номер патента: 1050025

Опубликовано: 23.10.1983

Авторы: Сабиров, Шрайбман

МПК: H01R 43/00

Метки: гнезда, клемм, колодки, установки

...на фиг, 4 - колодка в сборе, общий вид.Устройство состоит из основания 1,на котором на стойках 2 закреплен механизм ориентации клемм 3 относительно гнезд колодки 4.На направляющих 5 установлена подпружиненная рамка .6. Планка 7 связана с приводом 8. В крайнем правом положении рамка 6 фиксируется пружиной 9 с упором в ограничитель 10.Величина перемещения рамки 6 влевона необходимое расстояние и фиксация через ее посредство пустотелых стержней 11 с пружинными захватами 12 в вертикальном положении. обеспечивается узлом 13 фиксации, представляющим собой пневмопривод одностороннего действия.Стержневые захваты 11 закреплены на оси в рамке 6 и к планке 7 с возможностью поворота и имеют прямоугольное сечение.Пружинные захваты 12 закреплены в...

Номер патента: 1051628

Опубликовано: 30.10.1983

Автор: Турчанинов

МПК: H01R 13/11

Метки: контактное

...габаритов.Поставленная цель достигаетсятем, что в контактном устройстведля электрических соединений, содер- З 5жащем основание в Форме кольца спружинными контактными элементами,выполненными в виде пластин, контактные элементы выполнены за одно целоес основанием, отогнуты под углом 4020-300 к основанию в сторону контакттирующего элемента, при этом каждыйконтакт выполнен с пазом иа конце,разделяющим его на два лепестка,один из которых замкнут по рациусу 45в сторону контактирующего элемента,На Фиг. 1 изображено контактноеустройство, общий вид; на Фиг. 2разрез контактного устройства.устройство (фиг. 1) содержит ос- унование 1 в форме кольца, контактныеэлементы 2, выполненные за одноцелое с основанием 1 в виде пластин 2, отходящих от...

Номер патента: 1051630

Опубликовано: 30.10.1983

Авторы: Бершадский, Плинер

МПК: H01R 39/00

Метки: токосъемное

...ось которого выполнена издвух полуосей. На одной полуоси 1жестко закреплены стол 2 испытательного стенда, одна из частей 3 зубчатой муфты и плата 4 гибкого маломоментного токоподвода. Полуось 1установлена в подшнпниковой опоре 5.На второй полуоси б жестко закрепленадругая плата 7 гибкого токоподводаи коллектор 8 Контакты плат 4и 7 гибкого маломоментного .токоподвода соединены ,ежду собойгибкими изолированными проводниками9, соединяющими электрические цепистола 2 и коллектора 8 и расположенными между полуосями 1 и б внутримуфты, Полуось б установлена в подшипниковой опоре 10 соосно с полу-.осью 1. Вторая часть 11 зубчатоймуфты установлена подвижно на полуоси б,снабжена поводком 12 с упоромГЗ и сцеплена с полуосью б...

Номер патента: 1051631

Опубликовано: 30.10.1983

Авторы: Боженко, Наринский, Савенко, Склярский, Сологуб

МПК: H01R 39/00

Метки: вращающееся, контактное

...токопроводящие кольца и неподвижные токопроводящие кольца укрепленные в пакет внутри корпуса с помощью установочных изоляционных 10 прокладок и стяжных шпилек, входя" щих в пазы неподвижных колец, вкотором с целью обеспечения равномерного контактного усилия подвижные кольца установлены с возмож ностью перемещения вдоль выступов ротора 1 . Недостатком устройства являетсянизкий ресурс, обусловленный наличием трения скольжения между подвижными и неподвижными кольцами.Наиболее близким к предлагаемомуявляется ВКУ, в котором с целью повышения ресурса за счет замены трения скольжения трением качения, подвижные токопроводящие кольца установлены с радиальным зазором по отношению к неподвижным, в этот зазорвведены токопроводящие упРугие...

Номер патента: 1051632

Опубликовано: 30.10.1983

Автор: Матвеев

МПК: H01R 39/30

Метки: ртутный, токосъемник

...и сообщен каналомс управляющей средой 2 .Недостатком указанного устройства является увеличение габаритов изэа выполнения аккумулятора ртути ввиде специального устройства, расположенного над статорным кольцом.З 5Цель изобретения - уменьшениегабаритов токосъемника,Поставленная цель достигаетсятем, что в ртутном токосъемнике, 40содержащем статорные и роторныеизоляционные и контактные кольца,причем последние выполнены из смачиваемого ртутью материала, каждоеконтактное статорное кольцо снабженоаккумулятором ртути, который соединенрадиальным капилляром, выполненнымв теле контактного статорного кольца, с контактной камерой, заполненнойртутью и образованной между контактными кольцами статора и ротора,аккумуляторы ртути сообщены каналомс...

Номер патента: 1051633

Опубликовано: 30.10.1983

Авторы: Бордаченков, Бороха, Дербенев, Клепикова, Скоблик, Смазнов

МПК: H01R 39/36

Метки: крепления, материал, провода, телу, токоведущего, щетки

...материал содержит медь и графит, взятые в соотношении, вес, ЪМедь 84 - 94,5Графит , 5,5 - 16.Сущность изобретения заключается в следующем.Медный порошок обрабатывают раствором мылонафта (мылонафт представляат собою соль щелочных металлов алициклических карбоновых кислот). Пленка мылонафта покрывает частицы меди и тем самым предохраняет ее от окисления и стабилизирует переходное электросопротивление узла крепления токоведущего провода к телу щетки. П р и м е р 1. Медный порошок марки Мобрабатывают раствором мыло- наФта. Полученные частицы меди содержат 99,99 вес. В меди и 0,01 вес. % мылонафта. Затем смешивают 85 вес. Ъ меди, стабилизированной мыдонафтом (ПМС-Н) с размером частиц 0,224 мм, 10 вес. Ф олова с размером частиц 0,045 мм, 5...

Номер патента: 1051634

Опубликовано: 30.10.1983

Автор: Дубинин

МПК: H01R 39/40

Метки: машин, щеткодержатель, электрических

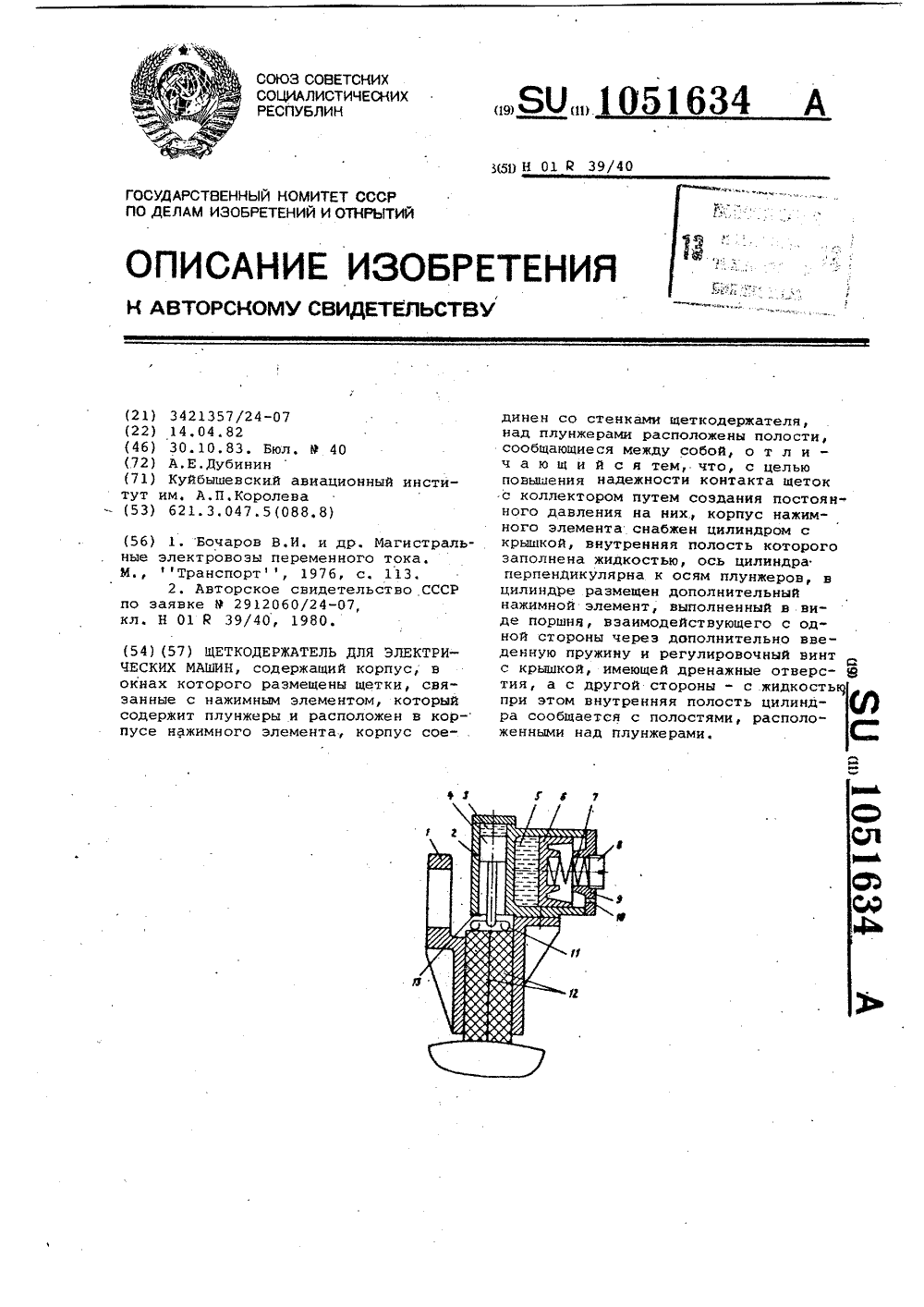

...поршня, которое устраняется нажимным элементОМ бЕЗ ПОЕФЕдуЮщИХ КОЛебаНИй ИЗ-Задемпфирования, обусловленного перетеканием жидкости из одной полости вдругую.На чертеже изображена конструкция предлагаемого щеткодержателядля электрической машины,устройство содержит корпус 1,корпус нажимного элемента 2 с цилиндрическими полостями 3, в которых размещены плунжер 4, и с цилиндрическойполостью 5, в.,которой размещен поршень б, пружина 7, регулировочныйвинт 8, крышка 9 с дренажными отверстиями 10, аммортизатор 11, щетки 12и ограничитель 13.Корпус 1 служит для креплениящеткодержателя на траверсе электрической машины и для размещения щеток 12,. которые расположены в егонаправляющих окнах. Корпус 1 связанс коРпусом нажимного элемента 2...

Номер патента: 1051635

Опубликовано: 30.10.1983

Авторы: Дубинин, Толкачев

МПК: H01R 39/40

Метки: автоматической, заменой, изношенных, щеткодержатель, щеток

...1 имеют, напри.мер, подшипники .скольжения, и служат для шарнирного закреплейия хво-..стовиков 8 корпуса 7, К кронштейну 1:жестко прикреплена неподвижная частькожуха 8, которая выполнена с окном 4 в месте излома обечайки. Под- .нятый край окна 4 неподвижной час- .ти 3 выполняет роль храповика, а, опущенный край окна 4 позволяет вывести рабочую. щетку 9 из рабочейэоны прн максимальном износе. Подвижная часть 5 кожуха шарнирно свя"вана с неподвижной частью 3 и,слу- ЗОжин для доступа к каналам корпуса 7при замене щеток 10. Части 3 н 5кожуха образуют .Форму улитки, чтообеспечивает ввод .в зону контакта.только одной щетки и последующий ее 3вывод ,ри максимальном износе. Реб-:ро 6 жестко связано с неподвижнойчастью 3 кожуха и выполнено как...

Номер патента: 1053197

Опубликовано: 07.11.1983

Авторы: Демина, Клейнер, Криславский, Кудрявцев, Мучник, Новиченко, Твердохлебов, Харин

МПК: H01R 13/11

Метки: контактная, пара

...контактом,одни конец которой свободно расположен на последнемС 3.Недостатком известной контактнойпары является нестабильное контактирование контактных элементов,Цель изобретения - повышение на" 2 Одежности.Поотавленная цель достигается тем,что.основание корпуса изогнуто в сторону плоского контакта.На фиг. 1 показана контактная .пара, общий вид в разрезе; .на Фиг. 2то же, вид сверху; на Фиг. 3 - се-.чение А-А на Фиг. 1.Контактная пара состоит из контактов 1 и 2. Контакт 1 плоский,а контакт 2 имеет два радиусныхучастка 3 и заключен в металлический корпус 4,имеющий основание 5 ибоковые стенки б, на которых имеются отверстия 7 под боковые выступы 8 пружины 9. Контактное давление обеспечйвается посредством крестообразной пружины 9,...

Номер патента: 1053198

Опубликовано: 07.11.1983

Авторы: Пугачев, Путов, Слесарев, Чеканников

МПК: H01R 13/52

Метки: соединитель, электрический

...2 3.35Недостатком известного соединителя является наличие перекосов при сочленении вилки и розетки, поскольку невозможно визуально проследить соединение контактов, в результате чего антанты вилки подвергаются 40 деформации и выходят из строя, что особенно ощутимо цроявляется при использовании многожильных кабелей.Цель изобретения. - улучшение эксплуатационных характеристик, 45Поставленная цель достигается тем, что в электрическом соединителе, состоящем иэ вилки и розетки, расположенных в соответствующих корпусах, корпус розетки установлен на изделии и удерживается в сочлененном положении с корпусом вилки накидной гайкой, в полости корпуса вилки размещены элементы, предназначенные для крепления брони кабеля, и кожух, охватывающий...

Номер патента: 1053199

Опубликовано: 07.11.1983

Автор: Мосевич

МПК: H01R 39/28

Метки: токосъемное

...корпус 4, во внутреннююизолированную цилиндрическую полость которого через разделительные иэоляционные шайбы 5 жестко.установлен набор контактных колец б так,. что оси желобов колец .3 и 6 оказываются . размещенными в параллельных плоскостях, перпендикулярных оси вращенияВ образованном конструктивным вы-, нию кольца 3 относительно кольца б. бором диаметром колец 3 и б и ограни-. Находящийся в пространстве между ниченном в осевом направлении изоляцион" ми упругий сдеформированный токопроными шайбами 2.и 5 пространстве: поме- водящий элемент 7 в ходе такого двищены упругие контактные элементы 7., жения осуществляет перекрывание позаполняя по дуге с-(фиг. 2) желобаконтактным поверхностям колец 3 и б5.пары колец, лежащих в одной...

Номер патента: 598492

Опубликовано: 07.11.1983

Авторы: Сазонов, Седов, Шароватов

МПК: H01R 39/32

Метки: коллекторным, обмотки, пластинам, присоединения, якоря

...этого устройства является низкая производительность труда.Целью изобретения является повышение производительности труда,Цель достигается тем, что меха- низм для ориентирования выполнен в виде зубчатого колеса, жестко связанного с роликом и установленного соосно с ним так, что его впадины расположены против выступов ролика, а механизм для фиксации поворота якоря снабжен диском с радиальными пазами, расположенными против впадин зубчатого колеса,На фиг. 1 изображено предлагаемое устройство; на фиг. 2 - взаимное расположение якоря и механизма для зачеканкиу на фиг. 3 - вид А на фиг, 2 (якорь снят).Устройство для присоединения обмотки якоря к коллекторным пластинам содержит электрический привод (на фигурах не указан), установленный...

Номер патента: 1054855

Опубликовано: 15.11.1983

Автор: Широбоков

МПК: H01R 39/00

Метки: электроконтактное

...нагрузок (гирлянд) З 5с отличающимися частотами переключения,Поставленная цель достигается тем,что устройство по авт. св. Р 733053снабжено, по крайней мере, одним дополнительным колесом, у которогочасть зубьев изготовлена электроизо-.лированными и которое находится взацеплении с колесом, имеющим всезубья электропроводными, при этом колеса с частично изолированными зубьями выполнены разного диаметра, взаимно изолированы, а электропроводныеих зубья соединены с соответствующейэлектрической нагрузкой. 50На фиг, 1 изображена схема устройства; на фиг. 2 - диаграмма переключения нагрузок,Электроконтактное устройство содержит колесо 1, все зубья которого55 электропроводны, колесо 2, часть зубьев которого электроиэолирована, и дополнительные...
