H01R — Токопроводящие соединения; конструктивное соединение нескольких взаимно изолированных электрических соединительных элементов; соединительные устройства; токосъемники

Номер патента: 681486

Опубликовано: 25.08.1979

Авторы: Анищенко, Старостин

МПК: H01R 11/22

Метки: соединитель, электрический

...стенке корпуса.На чертеже изображен предложенный соединитель.Он имеет полый цилиндрический корпус 1,.выполненный, например, из изолирующего материала, с отверстием 2 для ввода проводов и монтажным штырем 3, прикрепленным к одному из оснований корпуса. В полости корпуса параллельно основаниям установлены со стороны монтажного штыря плата 4, а в противоположной стороны с воэможностью перемещения вдоль оси корпуса - диск 5, связанный с корпусом при помощи регулировочного винта 6. Контактный элемент 7 выполнен из упругопористого материала, например, металлорезины и установлен в корпусе между платой 4 и диском 5. Отверстие681486 Формула изобретения Составитель В.Шермин Редактор А,Бер Техред Л,Алферова Корректор Ю,МакаренкоЗаказ...

Номер патента: 681488

Опубликовано: 25.08.1979

Авторы: Данилов, Калашников

МПК: H01R 13/62

Метки: безопасного, соединения, штепсельного

...выключателя.Узел блокировки может быть снабжен для уменьшения усилия расчленения вилки с розеткой толкателем, взаимодействующим с коротким плечом рычага узла блокировки и поджимаемым к рычагу возвратными пружинами последнего.На фиг. 1 изображено устройство, вид в плане; на фиг. 2 - то же, вид сбоку.б 81488 Формула изобретения ЗО каз 5097/4дписное ИПИаж 9 ППППатент ,Род, ул. Проектная,4Фи Устройство содержит основание 1,на котором установлены автоматический выключатель 2, например, маркиАПИТ, отключающая рейка 3 иплата 4 с закрепленными на ней штепсельной розеткой 5 и элементами блокировки. Уэел блокировки состоит из5двуплечего рычага б, закрепленногона поворотной оси 7, флажка 8, штока9,. шарнирно соединенного с осью 7,и...

Номер патента: 684658

Опубликовано: 05.09.1979

Авторы: Вилькин, Чернова

МПК: H01R 39/22

Метки: состав, электрощеток

...приведен пример изготовления электро. щеток предложенного состава.П р и м е р. Смесь, состоящую, вес,%: графит 25, серебряный порошок 45, диселенид ниобия 25, дисульфид молибдена 5, просеянные через сетку 025, заливают связующим - фенолформаль.10 дегидной смолой (ФФС), т. е, (10 вес. ч смолы на 5 вес.ч, спирта), и перемешивают в лопастном смесителе с электпообогпевом, После перемещива. ния с подогревом в течение 1 - 1,5 ч при 70 - 100 С смесь просеивают через сетку 025 и прессуют 15 Характеристика материала Состав 10 1,7 - 2,9 12 22-34 0,03 0,03 0,03 О,ОЗ 0,06 0,04 0,05 0,04 0,01 0,02 0,02 0,02 0,02 0,04 0,05 0,06 Из данных, приведенных в таблице, следует,что износостойкостн щеток предложенного состава в 2 - 12 раэ выше...

Номер патента: 684659

Опубликовано: 05.09.1979

Авторы: Оболяев, Тихомирова, Фридман, Чударев

МПК: H01R 39/64

Метки: токосъемное

...5 скользят по наружному токопроводящемукольцу 1, обеспешвая стабильность рабочего кон.тактного давления,15 Использование предложенного изобретенияпозволяет производить сборку токосъемногоустройства из элементов, размеры которых коно. тролируются до сборки и не изменяются послесборки и в процессе работы токосъемного.устрой 20 ства, что обеспечивает стабильность электрическихпараметров передаваемых токов и сигналов. Однако данное устройство обладает рядом недостатков, которые приводят к снижению его надежности:распорное устройство создает неравномерноеприжатие контактных поверхностей обоих колецпо периметру, так как наибольшее усилие прижатия направлено по оси действия распорного устройства;неравномерное прижатие контактных...

Номер патента: 684660

Опубликовано: 05.09.1979

Авторы: Акунц, Каландаришвили, Качарава

МПК: H01R 43/06

Метки: коллектора, кольцо, пластин, сборки, технологическое

...производи.тельность при изготовлении коллекторов злек.трических машин за счет автоматизации процесса 0 20 сборки пластин коллектора в технологическое й кольцо. Устройство (фиг. 1) содержит механизмы дл подачи коллекторных пластин и изоляционных прокладок (на чертеже не указанных), станину 1, на которой установлена сборочная головка в ронкообразной формы, состоящая из обоймы 2 секторов 3(фиг. 3) по числу коллекторных пла тин и изоляционных прокладок, разделенных вь ступающими направляющими ребрами 4, имеющ ми прорези для размещения в них нижней части подвижной головки с заходным конусом 5 (в рабочем положении), Под сборочной головкой на станине 1 расположен толкатель, вьшолненнь в виде полой цилиндрической втулки 6, с разм щенным...

Номер патента: 686113

Опубликовано: 15.09.1979

Авторы: Дудко, Мордвинов

МПК: H01R 39/00

Метки: бесконтактное, вала, вращающегося, индуционное, информации, передачи

...внутри прокладок, отпадает необходимость в дополнительном бандаже для крепления преобразователя, чем обеспечивается компактность устройства.В месте соединения бандажа ветви 10 передающей обмотки перекрывают друг друга, поэтому при прохождении под приемной катушкой этого места бандажа не наблюдается исчезновения сигнала. Бесконтактное индукционное устройство для передачи информации с вращающегося вала, содержащее подвижную передающую обмотку замкнутой формы, установленную на разъемном неметаллическом бандаже, и неподвижную приемную катушку с ферритовым магнитопроводом, о тличающееся тем,что,сцелью уменьшения искажений передаваемой информации при осевых и радиальных биениях вала без увеличения габаритов устройства, передающая обмотка...

Номер патента: 687504

Опубликовано: 25.09.1979

Авторы: Коваленко, Осидач, Павлович

МПК: H01R 39/18

Метки: токосъема, щеточного

...улучшение энергетических характеристик за счет обеспечения контакта щетки и коллектора по линии отсутствия сдвига зоны контактирования вдоль рабочей поверхнос.687504 Формула изобретения каз 5740/48одписное ЦНИИПИ ираж 923 филиал ППП "Патент",г, Ужгород, ул. Проектная ти щетки и снижения переходного сопротивле.ния щетки. коллектор,Это достигается тем, что устройство щеточно.го токосъема, содержащее коллектор и цилинд.рические щетки, расположенные перпендикулярно к оси коллектора, снабжено механическим при.приводом для вращения щетки вокруг ее оси,который связан с вращающейся осью коллектора.Вращение щетки осуществлено с помощью фрикционной передачи, конической передачи и др,На чертеже показано устройство, в которомщетка вращается с...

Номер патента: 687505

Опубликовано: 25.09.1979

Автор: Головунин

МПК: H01R 39/36

Метки: головунина, проводника, соединения, щеткой, электрического, электрической

...соединеннуюболтами 2 разъемную скобу-кондуктор; 3 так,чтобы окончание резьбы 4 совпало с началом15отверстия, выполненного в щетке 1. В отверс.тие щетки 1 и резьбу 4 разъемной скобы 3 вво.рачивают медный болт 5 с присоединенным гибким медным проводником 6. В процессе нареза 2 ония резьбы 7 в отверстии, выполненном в телещетки 1 концом медного болта 5 с резьбой 7меньшего диаметра и шага, из материала щеткиобразуется порошок 8. Дальнейшее вворачиваниемедного болта 5 с резьбой 4 большего диаметра25и шага в разъемную скобу 3 сопровождаетсядеформацией нарезанной резьбы 7 в теле щетки1 и прессованием порошка 8, Окончанием прес.сования порошка 8 и окончанием нарезаниярезьбы 4 в теле щетки 1 является момент сопри.. зокосновения головки болта...

Номер патента: 687506

Опубликовано: 25.09.1979

Авторы: Паюметс, Унт

МПК: H01R 39/38

Метки: микроэлектродвигателя, плоского, постоянного, узел, щеточный

...шеткодер. жателей, при этом корпус снабжен прорезями напротив щеткодержателей. Это обеспечивает легкость высвобождения шеткодержателя иэ-под прижима в случае необходимости контроля сос. тояния щетки или ее смены, Кроме того, щетко. держатель смонтирован вне корпуса двигателя в отдельном кожухе так, что в случае необходимо ти не нужно открывать кожух щеткодержателя, а с помощью пинцета сквозь прорези можно про. никнуть внутрь и освободить свободный конец687506 Формула изобретения Тираж 1 ИИПИ Заказ 5740/48 дписное ал ППП "Патент", г, Ужгород, ул. Проектная, 4 прижимной пружины от ипифта, а затем повернуть шеткодержатель вокруг оси закрепленияего так, чтобы он прошет сквозь прорезь,На чертеже изображен щеточный узел, общийвид. 5К...

Номер патента: 687507

Опубликовано: 25.09.1979

Автор: Фрид

МПК: H01R 39/64

Метки: токосъемное

...4, вмонтированные во фланец 5, укрепленный на конце вала ротора, Кольца-щеткодержажатели изолированы друг от друга пластмассо.выми втулками 6. Контактные кольца 1 закреплены неподвижно на трех шпильках 7, ввернутых в корпус коробки выводов, и.изолированыдруг от друга втулками 8,Прилегание щетки 3 к контактному кольцчобеспечивается постояюю нажимающей на щет.ки плоской цилиндрической пружиной 9, фик.сируемой штырями в углублениях двух противо лежащих щеток. Цетробежная сила, возникающая от массы щетки лри работе, обеспечиваетнадежность контакта щетка-контактное кольцо.Рабочей частью колец является их внутренняяповерхность, расточка которой производится всборе с корпусом узла коробки выводов за одинустанов с поверхностью К,...

Номер патента: 688941

Опубликовано: 30.09.1979

Автор: Сальников

МПК: H01R 43/04

Метки: инструмент, кабельных, наконечников, обжима

...3, насос с плунжером 4 и резервную камеру 5 для жидкости.15 Резервная камера 5 сообщена с каналомб, с полостью 7 насоса через всасывающий клапан 8, а через обратный клапан 9 с полостью силового цилиндра 2.Резервная камера сообщена также с по лостью силового цилиндра 2 через сливнойклапан 10 п канал 11, может быть сообщена также через предохранительный клапан 12. Пружины 13 предназначены для возвращения в исходное положение силового25 поршня 3.Перемещение плунжера 4 насоса осуществляется рукояткой 14.Оболочка резервной камеры выполнена ввиде плоского, заглушенного с одной сторо- ЗО ны рукава свернутого в спираль. Материалом для рукава может служить, напримеррезина, а чтобы рукав в свободном состоянии мог принимать форму спирали, он...

Номер патента: 691966

Опубликовано: 15.10.1979

Авторы: Петлах, Семчик

МПК: H01R 13/68

Метки: соединительное

...в одномнаправлении. В основании выполнены двегруппы контактных гнезд так, что ихцентральные гнезда 7 а и 7 в расположены на условной окружности с центромв центре основания напротив первых концов любых двух перемычек. Вокруг цент 2 Оральных контактйых гнездравйомерно расположены гнезда 8 а, 9 а, 10 а, 11 а и 8 в,9 в, 10 в, 11 в соответственно на окружностях с радиусами,: равными длине пере 25мычек. Между этими группами гнеЗд наосновании на той же условной окружностирасположены отверстия 12 и 13.На гнезда 8 а, 9 а, 10 а и 11 а поданынапряжения питания 220, 127 110 и237 В соответственно посредством, например, шин питания 14-17. К гнездам8 в, 9 в, 10 в, 10 в и 11 в подключены по-.требители соответствующих напряженийпитания, например...

Номер патента: 691967

Опубликовано: 15.10.1979

Автор: Сальников

МПК: H01R 43/04

Метки: кабельных, наконечников, обжатия, проводах

...содержит размещенный в корпусе 1 электродвигатель 2, связанный через редуктор 3 с гидронасосом 4. Гидронасос соединен через обратные клапаны 5, 6 с резервуаром 7 для рабочей жидкости и с полостью силового цилиндра 8, внутри которого установлен рабочий поршень 9 с возвращающей пружиной 10, На рабочем поршне 9 закреплен пуансон 1 1, а корпус цилиндра снабжен силовой скобой 12 под сменные матрицы 13,=:"При закрытом сливном клапане золотник 14 воздействует на запорный шарик15 и запирает сливной канал 16, приэтом рычаг 24 опирается на упор 20и удерживается таким образом от взаимодействия с пальцем 24. 10 При открытом сливном клапане золотник 14 не воздействует на запорный шарик 15, так как рычаг 18 опираетсяупором 20 на одно плечо рычага...

Номер патента: 691968

Опубликовано: 15.10.1979

Авторы: Макарочкин, Ревин, Сромин

МПК: H01R 43/06

Метки: коллекторов, машин, пластин, фрезерования, электрических

...триггером 8, в результатечего коллектор останавливается и происходит обработка следующей пластины,и так далее до обработки всех пластинколлектора.Технико-зкономический эффект изобре 15тения заключается в упрощении конструкции устройства, так как отпадаетнеобходимость применения отдельногопривода для поворота фотоэлектрического датчика. 13, На рычаге 13 закреплена также заслонка 14, расположенная между механизмом для фиксации коллектора и источником света, Привод 15 служит для подачи фрезы.Устройство работает следующим образом,В начале работы устройства благодарсоответствующему состоянию триггераЯ привод 1 включен и коллектор 2 вращается. При переходе падающего луча10 с изоляционной на металлическуюпластину коллектора 2...

Номер патента: 691969

Опубликовано: 15.10.1979

Автор: Алексеев

МПК: H01R 43/14

Метки: коллекторов, машин, полуавтоматический, продораживания, станок, электрических

...стопорение по окончании настройки.Станок работает следующим образом.Исходным положением является момент, когда попзун 21 находится в крайнем правом нерабочем положении. В этом положении производится установка и закрепление якоря 11 в центрах 10 зажимным винтом 3. В случае неудобства установки якоря 1 1 суппорт 19 отводят назад, Зажим якоря в центрах 10 произ водится винтом 3, так чтобы было обеспечено свободное вращение якоря 1 1, но без люфтов, Затем отпускают рукоятку эксцентрикового,зажима 75, маховиком 16 устанавливают необходимую глубину продораживания, регулятором 9 подачи масла (дросселем) устанавливают необходимую скорость подачи пошзуна 21.Кнопкой "вперед" расположенной на Панели 15 подводят фрезы к коллектору12. Последний...

Номер патента: 693498

Опубликовано: 25.10.1979

Авторы: Андреев, Бальсевич, Кузнецов

МПК: H01R 39/00

Метки: бесконтактное, токосъемное

...с установленной внутри нее подвижной обмоткой, 15На чертеже изображен один из вариантов исполнения разработанного бесконтактного токосъемного устройства.Внутри гибкого вала 1 проходит кабель 2 от вращающегося датчика. Кабель 2 че- О рез штепсельный разъем 3, расположенный в обойме 4 с помощью проводников 5, проходящих внутри полого вращающегося вала 6, соединяется с подвижной обмоткой 7, Вращающийся вал 6 установлен в подшип- з никах 8. Неподвикная обмотка 9 с проводниками 10 расположена внутри ферромагпитных П-образной формы чашек 11, Подвижная обмотка 7 установлена внутри неподвижной обмотки 9. Основц элементы зн токосьемпика размеще;ы внутри защитного корпуса 12, установлсшого по месту па кронштейне 13, и изолируются от влияшя...

Номер патента: 637052

Опубликовано: 25.10.1979

Авторы: Баткин, Летуновский, Лодочников, Путря, Скороспешкин, Харизман, Цырлин

МПК: H01R 39/04

Метки: коллектор, токосъемного, устройства

...устройства.Цель изобретения - увеличение рабочего ресурса и повышение стабильности работы токо. съемного устройства, например в коллекторном микроэлектродвигателе, путем создания на поверхности коллектора сйециалъного микро637052 4ра 2 ( т - ширина каналов, Т - период их следования).Коллекторы и контактные кольца, выполненные в соответствии с изобретением, испытаны влабораторных и промышленных условиях в токосъемных устройствах коллекторных микро.электродвигателей постоянного тока разнообразного целевого назначения, При этом наблюдается устойчивый эффект снижения износа электро.1 О щеток (на отдельных марках в 2-3 раза), возрастает стабильность и ресурс работы токосъем.ных устройств и их виброустойчивость,Формула изобретения...

Номер патента: 694923

Опубликовано: 30.10.1979

Авторы: Бекишев, Данекер, Лебедев, Ситников, Шуршаков

МПК: H01R 39/04

Метки: коллектор, электрической

...й. Строганова Корректор Р. Беркович оказ 2657,1 О Изд 11 с 650 Тираж 923 ПодписноеПО с)1 иссек Государственного комитета СССР по делам изобретений и открытий113035, Москва, Ж, Рауисскан наб., д. 4 5 спография, пр. Сапунова,рукции коллектора и технологии его изготовления.Поставленная цель достигается тем, чтов известной конструкции коллектора, содержащей ламели из углеродистых волокнистых материалов в виде пакетов пластин,закрепленных на изоляционном корпусе,указанные пластины углеродной ткани расположены под углом 30 - 45 к осевой линии коллектора и закреплены на пзоляционном корпусе, имеющем конусообразную форму.Такое выполнение коллектора позволяетполучать заготовку коллектора из непрерывной полосы углеродпой ткани, уложеннои и...

Номер патента: 696563

Опубликовано: 05.11.1979

Авторы: Гарбуз, Щербатюк

МПК: H01R 39/00

Метки: токосъемное

...шестерню 17, фланец 4 и шайбу 14 с подшипниками 15, 16, продет конец оси 18, Пакет зажат между бортиком 19 оси и гайкой 20, свннченной с резьбой оси.Шестерня 17 с наружной рабочей поверхностью укреплена на оси 18, а шестерня 21 с внутренней рабочей поверхностью - в крышке 22, прикрепленной к фланцу с помощью шпилек 23, гаек 24 и штифтов 25, Под шпильки в крышке имеются овальные отверстия 26, Шестерня 17 находится в зацеплении с шестерней 21, Шаг зубьев шестерни 17 превышает шаг зубьев шестерни 21 нв дробную часть углового шага.Ротор, так же как и статор, содержит набор контактов в виде пакета плоских токоведущих колец 27 (фиг. 2) и изоляционных колец 28 между ними, Черезпакет продет конец оси 18. Каждое токоведушее кольцо соединено с...

Номер патента: 696564

Опубликовано: 05.11.1979

Авторы: Бритик, Дергачев, Коровкин, Скляров

МПК: H01R 39/04

Метки: коллектор, электрической

...пластинами,водящая пластина соединена с коллрными пластинами и.,через проводпластину с общей точкой обмотоксоединенных звездой. Контактируюпластина выполнена из материала-4 шой диэлектрической проницаемостью,которая совместно с проводящей пластиной и коллекторными пластинами образует емкости, подключенные параллельносоответствующим обмоткам якоря.5На фиг, 1 изображен коллектор электрйческой машины торцового типа; на фиг,2-разрез А-А фиг. 1; на фиг. 3 - коллектор электрической машины цилиндрического типа; на фиг. 4-разрез Б-. Бфиг, 3,Коллектор электрической машины состоит из несущей части 1, на которой укреплена проводящая пластина 2. Проводящая пластина 2 посредством контактирую 15щей пластины 3, имеющей большую диэлектрическую...

Номер патента: 696565

Опубликовано: 05.11.1979

Авторы: Коварский, Чернявский

МПК: H01R 39/04

Метки: коллетор, электрической

...плас"тины из углеграфитового материала,закрепленные в пластмассовом корпусе 2. Недостатком данной конструкции явяется необходимость увеличения осеой длины коллектора, что не всегда 3 возможно, а также может привести к увеличению расхода материала.Таким образом, известные конструкции коллекторов электрических машин с пластинами из углеграфитового материала не обеспечивают достаточного сцепления между углеграфитовой пластиной и опрессовывающей пластмассой, т,е. коллектор не имеет необходимой прочности против действия центробежных сил, и деформативность его с углеграфитовыми пластинами увеличивает я при большой частоте вращения. изобретения является увелерхности сцепления междуными пластинами и опрессопластмассой и уменьшениевности...

Номер патента: 696566

Опубликовано: 05.11.1979

Авторы: Кириллов, Киселев

МПК: H01R 39/64

Метки: токосъемник, торцевой

...концентрически расположенными 30ободами.йа фиг. 1 схематически изображенпредлагаемый токосъемник,в поперечномразрезе; на фиг. 2 - узел 1 на фиг. 1,в увеличенном масштабе; на фиг, 3 - 35тела качения, установленные на стержнях, скрепляющих два концентричныеобода.Торцевой токосъемник состоит изротора 1, статора 2 и расположенных 40между ними тел качения 3,Ротор представляет собой диск, вкотором смонтирована шайба из изоляционного материала, в пазах которойнаходятся контактные кольца 4, расположенные концентрично друг относительно друга. Ротор 1 жестко закреплен на корпусе токосъемника 5,В статоре 2 смонтирована шайба изизоляционного материала, в пазах которой находятся контактные кольца б, 50расположенйые концентрично друг...

Номер патента: 698089

Опубликовано: 15.11.1979

Автор: Тимченко

МПК: H01R 13/62

Метки: колодка, контактная

...в себя полый изоляционный корпус, состоящий из двух установленных однаотносительно другой с возможностьюповорота частей 1 и 2, в одной инкоторых закреплены штыри 3, а В698 п 89 Формула изобретения Составитель В.Мерминедактор Н. Каменская Техред С, Мигай Корректор Т,Скворцов каз 6937/37 ЦНИИПИ Рос по делам 11 30 35, МоскТираж 923 Парственного комитета СССРзобретений и открытийЖ, Раушская наб д. писно Фили-з ППППатент, г. уж; .ро ч, уп. Проектная,другой выполнены соосные с ними от-. верстия 4, и установленные в полости корпуса соосные со штырями и взаимодействующие с ними одним своим концом контактные гнезда, выполненные в виде цилиндрических пружин 5. 1 ятыри 3 и отверстия 4 смещены относительно оси поворота частей корпуса. Пружины 5...

Номер патента: 698090

Опубликовано: 15.11.1979

Автор: Котлярский

МПК: H01R 39/58

Метки: коллекторных, притирки, щеток, электродвигателей

...веса падают в приустановлен на тихоходном валу планек 10 тарного редуктора . а ыс3. Н быстроход- емный лоток 8 . Через воздух овод ном валу 4 редуктора концентрично удаляют щеточную пыль,лен имитатор 5 Таким образом, конс трукция предоси барабана установлен имитатор коллектора, выполненны из й з абразивного лагаемога устройства обеспечивает5 материала. С одной стороны барабана непрерывную подачу щеток н пазыолн ительных расположен кронште н , най б котором эа- барабана и не требует допо.7 пазом для контактных трудозатрат и времени на закрепкреплен упор с пазом дл во ов щеток, Упор имеет профильную ление щеток в пазах бар , рабана и едтельн Ю выставку их по калибру поверхность с заходным а и калибрую- о варительну щи у м б участками....

Номер патента: 698091

Опубликовано: 15.11.1979

Авторы: Андрейчук, Кухарев

МПК: H01R 39/64

Метки: контактное, роликовое

...упрощение конструкции и уменьшение габаритов контактного устройства, Это достигается тем, что в предлагаемом устройстве неподвижные контакты выполнены также в ниде стержней, а н торцах каждой п,1 ры роликов выполнены у. луб.лс нн, нкоторых установлены дополнительновведенные держатели, причем концыпружины закреплены на держателях.На фиг. 1 показано описываемоеустройство, вид сбоку;на фиг. 2устройство с двумя парами роликовв одной плоскости, вид сверху; нафнг, 3 - то же с тремя парамироликов,Роликовое контактное устройствосодержит подвижный 1 и неподвижные2 контактные стержни, в промежуткемежду которыми установлены коническиеролики 3. Сквозь каждую пару роликов3 пропущена цилиндрическая пружина 4,которая прижимает их к стержням 1 и2,...

Номер патента: 699591

Опубликовано: 25.11.1979

Автор: Прозор

МПК: H01R 13/04

Метки: вилка, соединения, штепсельного

...на внутренней поверхности двух противоположных стенках корпуса выполнены пазы, чека расположена на дне корпуса и прилегает к ножам со стороны, противоположной расположению пазов, а концы ее вх",пяг я пазы.30 На фиг, 1 - вилка, вид сбоку;на фиг. 2 - сечение А-А фиг.1; нафиг3 - сечение Б-Б фиг.1; нафиг. 4 - принцип установки чеки.Вилка штепсельного соединения содержит полый изоляционный корпус 1с окнами 2 и расположенные в немконтактные ножи 3 с пазами 4Кромки5 окон 2 входят в пазы 4 контактныхножей 3, закрепляя таким образомпоследние в корпусе, На внутреннейповерхности двух противоположныхстенок корпуса 1 выполнены пазы 6,в которых расположены концы чеки 7.Сама чека 7 расположена на дне 8 корпуса 1.Для удобства заведения чеки 7 вкорпус в...

Номер патента: 699592

Опубликовано: 25.11.1979

Авторы: Богданов, Григорьев, Кловский, Рогачевский, Хорев

МПК: H01R 39/40

Метки: прижатия, щеток, электрической

...содержа"нием меди, сечение щетки беретсяравным 10-,12 см. Работа щеток с по ниженным нажатием (250-300 г) позволяет в длительной эксплуатациименьшить их износ в несколько разо сравнению со щетками, работающими с нажатиями, определяемыми их 75 длительной эксплуатацией под током.Величина допустимого износа щетки, то есть величина зазора междукатушками заранее рассчитывается,что позволяет определить сроки между 30 проведением регулировок, которыеосуществляются путем приближениякатушки 11 к катушке 7 и фиксацииее на щеткодержателе.Величина износа щетки определяется д по длине выступающего над колпачком15 конца толкателя 16. жит несколько витков и намотана в виде спирали Архимеда. Конец ее, располож .нный в центре, соединен (наприме р...

Номер патента: 699593

Опубликовано: 25.11.1979

Автор: Шевченко

МПК: H01R 39/40

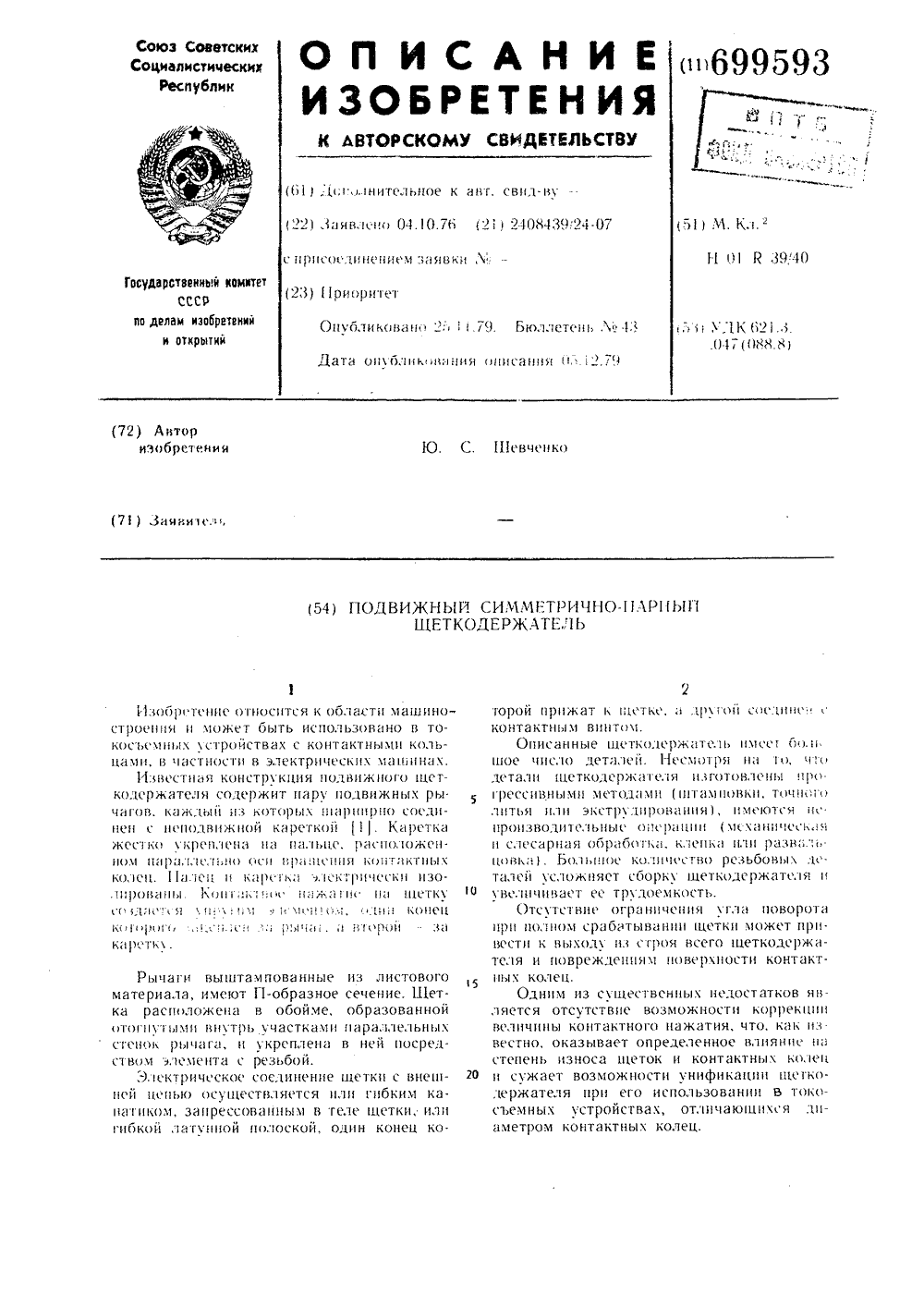

Метки: подвижный, симметрично-парный, щеткодержатель

...сквозной паз, на продольных стенках которого расположены элементы крепления концов упругого элемента, который расположен на втулке и охватывает ее. Устройство шеткодержателя показано на чертеже, где на фиг. 1, 2 представлен общий вид предлагаемого шеткодержателя; на фиг. 3, 4, 5, 6, 7 - рычаг шеткодержателя.Неподвижные щетки 1 размещены в обоймах на концах рычагов 2, имеюших свободу вращения относительно обшей оси в виде неподвижного цилиндрического пальца 3, расположенного параллельно оси контактных колец. Рычаги 2 одной пары (одинанзвой полярности) соединены одним упругим элементом 4 в виде цилиндрической пружины растяжения, концы которой прикреплены к зацепкам 5. Упругий элемент спирально охватывает шарнирную часть одной пары...

Номер патента: 699594

Опубликовано: 25.11.1979

Авторы: Аверьянов, Андрианов

МПК: H01R 43/06

Метки: коллектора, торцевого, электрической

...- вырубка гребенок пластин для коллектора, на фиг. 4 - свернутый в кольцо пакетколлектора из гребенки пластин, на Фиг. 5 - опрессованный пластмассой коллектор с разделенными пластинами.Изготовление торцового коллектора происходит в следующей последовательности, На ленте 1 (Фиг.1), толщина которой соответствует толщине коллекторной пластины, по ве краям с двух сторон выдавливают углубления 2 и 3 в местах образования опорных выступов, причем на каждой стороне ленты углубления располагают в шахматном порядке. Затем просекают дно углублений 2, загибают опорные выступы в сторону образования углублений и получают ряд окон по обеим сторонам ленты и загибают образовавшиеся при этом выступы в сторону образования углублений (фиг 2) . Опорные...

Номер патента: 367812

Опубликовано: 25.11.1979

Авторы: Личагин, Строганова

МПК: H01R 13/24

Метки: головка, зондовая

...величину рабочего хода. На фиг,1 и 2 изображена предлагаемая эондовая головка.Головка содержит электроизоляционное основание 1, два ряда упругих контактов 2, между которыми расположена электроизоляционная пластина 3. Рабочие концы 4 контактов 2 подогнуты и выступают за торец 5 пластины 3. Пунктирной линией изображена ьыкросхема 6 с выводами 7 на подвижнойопоре 8.Контактирование происходит (см.фиг.2) в результате перемещения опоры 8 (по стреле) . В начальный моментсоприкосновения рабочего конца 4 контакта 2 с выводом микросхемов эа счетэксцентриситета (точка приложенияусилия смещена относительно центразаделки верхнего конца контакта)обеспечивается продольный изгибплоского контакта 2 со стрелой прогиба только в сторону от пластийы 3.При...
