H01R — Токопроводящие соединения; конструктивное соединение нескольких взаимно изолированных электрических соединительных элементов; соединительные устройства; токосъемники

Номер патента: 284139

Опубликовано: 01.01.1970

Авторы: Шмульковский, Юзвинкевич

МПК: H01R 43/12

Метки: коллектору, притирки, щеток, электрическоймашины

...н к коллекторующийся в оповерхностии машины нтем, что, собработки,е ниже 15 мм Изобретение относится к области электро- машиностроения и может быть использовано при производстве коллекторных электрических машин малой мощности.Известен способ притирки щеток к коллек тору электрической машины, заключающийся в образивной обработке рабочей поверхности щеток коллектором при вращении машины на холостом ходу. Недостатком такого способа является большая трудоемкость из-за длитель ности технологического процесса притирки (от 8 до 48 час в зависимости от материала щеток, их нажатия на коллектор, скорости вращения и других конструктивных факторов). 15Цель изобретения - повышение интенсивности обработки щеток. Для этого притирку производят в...

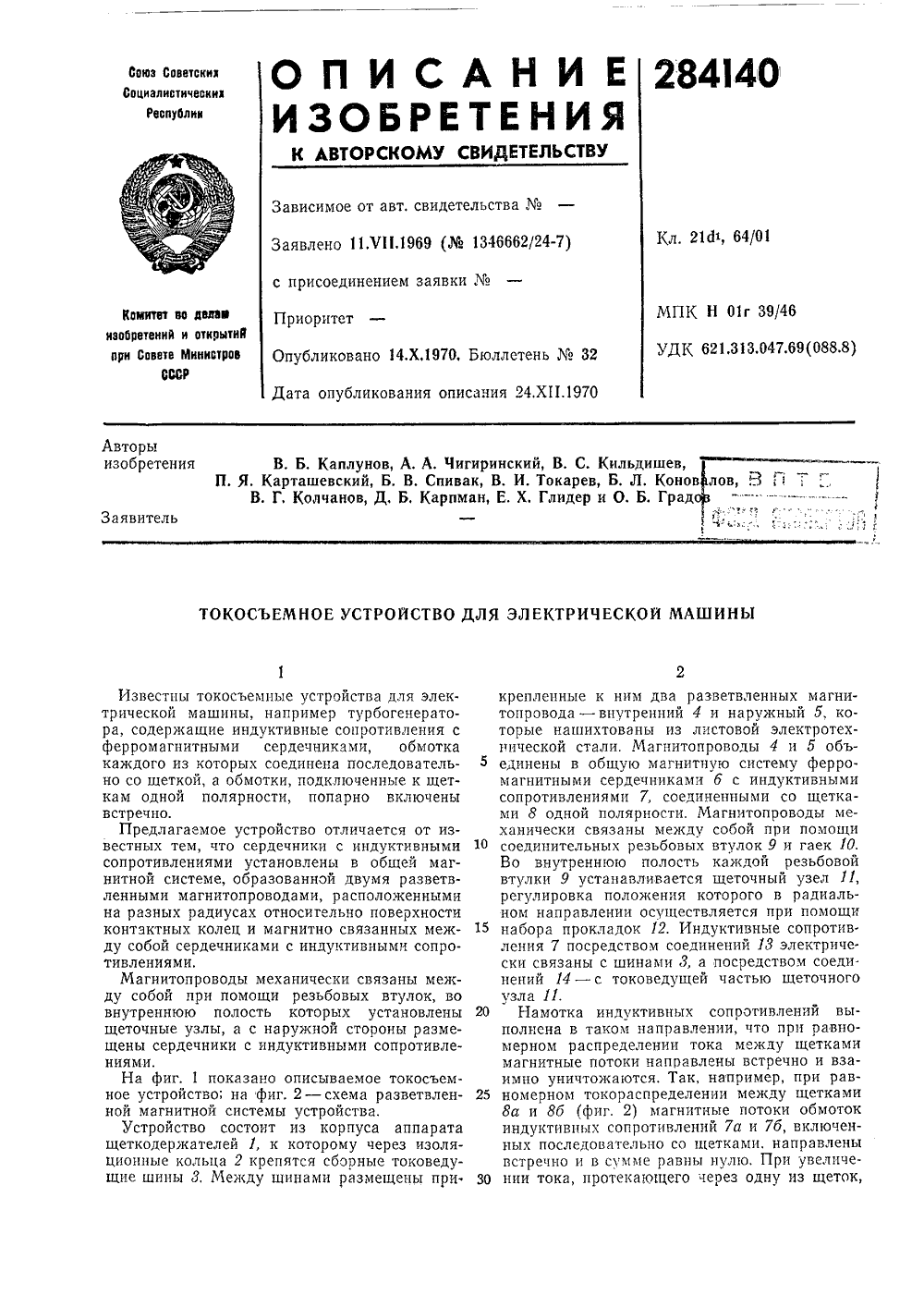

Номер патента: 284140

Опубликовано: 01.01.1970

Авторы: Каплунов, Карташевский, Кильдишев, Коновалов, Спивак, Токарев, Чигиринский

МПК: H01R 39/46

Метки: «обь», глидер, градоз, д.б, карпман, колчанов

...сопротивлениями 7, соединенными со щетками 8 одной полярности, Магнитопроводы механически связаны между собой при помощи 1 О соединительных резьбовых втулок 9 и гаек 10.Во внутреннюю полость каждой резьбовой втулки 9 устанавливается щеточный узел 11, регулировка положения которого в радиальном направлении осуществляется при помощи 15 набора прокладок 12. Индуктивные сопротив.ления 7 посредством соединений 18 электрически связаны с шинами 8, а посредством соединений 14 - с токоведущей частью щеточного узла 11.20 Намотка индуктивных сопоотивлений выполнена в таком направлении, что при равномерном распределении тока между щетками магнитные потоки направлены встречно и взаимно уничтожаются. Так, например, при рав номерном...

Номер патента: 284141

Опубликовано: 01.01.1970

Автор: Ткачев

МПК: H01R 39/42

Метки: щеткодержатель, электрической

...отличаетсяот известных тем, что указанный пакет пружинизогнутой частью закреплен на криволинейнойнеподвижной детали, а прямолинейной частьюопирается на шарнирно укрепленный на рычаге ролик, что обеспечивает постоянство давления при износе щетки.На чертеже показано предлагаемое устройство.Давление на щетку 1 Вляется посредством пакета пружин щих в свободном состоянии формуИзогнутая часть пакета ена на кридержателям х давление твом пласпотем тем осу шест 2, имеюпластин. закрепл явитель Всесоюзный научно-иссл инстиволинейной неподвижной детали 3, а прнейная часть опирается на шарнирноленный на рычаге 4 ролик 5.Распрямляясь, пакет пружин давит на5 лик и поворачивает рычаг вокруг оси.уменьшения трения вместо ролика можноставить...

Номер патента: 284153

Опубликовано: 01.01.1970

Автор: Березовский

МПК: H01R 39/42, H02K 17/30

Метки: короткозамыкающее

...выполнен в виде тороида с кольцевой прорезью на внутреннем диаметре, по которой перемещаются вращающиеся якоря электромагнита, связанные с щеткодержателями, несущими щетки, а число щеток равно числу сегментов.Ф На фиг, 1 показан пример схе в цепи фазного ротора регулпр хронного электродвигателя; на ф козамыкающее устройство, про перечный разрезы.Каждая фаза трехфазного ро на на большую 1 и малую 2 сек ные встречно через размещенное бавочное сопротивление 8, Доба тивленпя соединены с трехполюсными короткозамыкающими устройствами 4 и 5.Каждое из короткозамыкающих устройств содержит вращающееся кольцо б с тремя сегментами 7, 8, 9, три щетки 10, 11, 12, электромагнит 13 и щеткодержатели 14, С щеткодержателя ми соединены...

Номер патента: 285457

Опубликовано: 01.01.1970

Автор: Болонов

МПК: B23C 3/28, H01R 43/06

Метки: коллекторов, машин, полуавтоматический, продороживания, станок, фрезерный, электрических

...сцепляется с шестерней 35, закрепленной ца плаВающем инструментальном шпинделе 36. Шпиндель 36 может перемещаться в опорах 37 вдоль своей оси в ту и другую сторону. 1-1 аодном конце шпинделя 3 б закреплена фреза 38, а другой конец контактирует с рычагом 39. Второй конец рычага контактирует также с упорами 40, которые под действием пружин 41 стремятся установить рычаг 39 в среднее положение, При отклонении рычага 39 вправо или влево он через упоры 40 воздействует на конечные микровыключатели 42 или 43. Корпус 30 закреплен на ползуне 44, приводимом в возвратно-поступательное движение гидро- цилиндром 45. Для регулировки положения фрезы по высоте корпус 4 б ползуна снабжен вертикальной направляющей 47 и винтовой парой 48. Для ограничения...

Номер патента: 286040

Опубликовано: 01.01.1970

Авторы: Генерозов, Гроссман, Рубаненко

МПК: H01R 43/14

Метки: коллекторных, коммутации, машин, настройки, электрических

...за параметр, пропорциональный степе ни искрения, принимают температуру по краиней мере одной щетки, а оптимальное значение тока подпитки определяют по минимальной температуре щетки, измеренной, например, с помощью термопары,Для повышения точности настройки термопары устанавливают во всех щетках одного щеточного пальца и соединяют последовательно,Способ заключается в следующем. В тело щетки заделывают измеритель температуры, например термопару, чувствительный элемент которой отстоит на 3 - 5 лы от контактной поверхности. Термопары могут быть заделаны в каждую щетку одного щеточного пальца и соединены последовательно,Термопара изолируется от тела щетки. Изменяя ток возбуждения добавочных полюсов, измеряют температуру щетки или всех щеток...

Номер патента: 288075

Опубликовано: 01.01.1970

Авторы: Вальков, Ермолаев, Каныгин, Селезнев

МПК: H01R 13/17

Метки: контактная, пара

...тем, что, с целью обеспечения регулируемого контактного давления, умецьшеция усилия сочленения и расчленения ц повышения надежности, пружина выполнена в виде полого цилиндра, образованного, например. расположенными по его образующим проволочцыми элементами, соедиценнымц с двух сторон по торцам жесткими Контак1, длиннаного гнездменьше длена на ш т штырь онтакткоторой закреположной ЗО Изобретение относится к электроконтактцым парам штепсельных разъемов,Известна контактная пара, состоящая цзжесткого гнезда и штыря с ранем пружиной.5Целью изобретения является обеспечениерегулируемого контактного давления, уменьшение усилия сочленения и расчленения иповышение надежности. Для этого пружинавыполнена в виде полого цилиндра, образо...

Номер патента: 288381

Опубликовано: 01.01.1970

Автор: Попов

МПК: G01D 5/12, H01R 39/08

Метки: токосъемное

...3 Предмет изобретения Токосъемное устройство для передач трических сигналов от датчиков, расп 15 ных на вращающейся детали, к изме ной аппаратуре, содержащее статор со ртутно-амальгамнрованными конта кольцами и упругий регулировочный э от,гичающееся тем, что, с целью сн 20 помех при передаче электрического с контактные кольца расположены в то частях ротора и статора.Изобретение относится к области измерительной техники, а именно к приборам для измерения крутящего момента, осуществляющим электрическую связь датчиков, устанавливаемых на вращающихся деталях, с усилительной и регистрирующей аппаратурой.Известно токосъемное устройство для передачи электрических сигналов от датчиков, расположенных на вращающейся детали, к измерительной...

Номер патента: 319987

Опубликовано: 01.01.1971

Авторы: Научно, Отделение, Проектно

МПК: H01R 4/66

Метки: заземления, рабочего, электрод

...оболочки 3 в грунт оиределяюг в связи с требованиями ее устойчивости. На поверхности коксовой засыпки зоны 2 уложен пресс-диск б, например железобетонный, с центральным отверстием, в котором жестко закреплена верхняя часть токоввода 7, например стального. Токоввод 7 погружен в коксовую засыпку зоны 2 и снабжен выводом 8 из изолированного гибкого кабеля, Крышка 4 и пресс-диск б снабжены рымами 9, Пресс-диск б имеет отверстия а. Коксовая засыпка между зонами 1 и 2 имеет промежуточную проводяИзд. Ме 1523 Заказ 3650/8 Типография, пр, Сапунова, 2 щую зону 10. На оболочку 3 с крышкой 4 и пресс-диск 6 нанесено со всех сторон для защиты от влаги покрытие, например битум и эпоксидная смола,От подведенного к выводу 8 заземляющего электрода...

Номер патента: 320870

Опубликовано: 01.01.1971

Авторы: Антонов, Куриков, Лтш, Розин, Швыркунов

МПК: H01R 43/14

Метки: 320870

...сборке машины на коллектора. етени ок электрических мао радиусу контактной тановленных в собстх до сборки машины,с целью улучшения ок, притирку произвоконтактной поверяю- лектора, используя ее инструмента, а ще гковозвратно-поступатель и коллектора на великоллектора в собран. Предлагаемый способ относится к области производства электрических машин, в частности к притирке щеток электрических машин.Широко известны способы притирки щеток, которые осуществляются путем обработки контактной поверхности щеток по радиусу до сборки электрических машин. При этом щетки устанавливают в собственных щеткодержа. телях.Однако при последующей сборке электрической машины необходимо производить окончательную приработку щеток к контактной поверхности...

Номер патента: 321891

Опубликовано: 01.01.1971

Авторы: Мелик, Папик

МПК: H01R 43/04, H05K 13/00

Метки: производства, пружинного, штыря

...более мягкого, чем проволочки жгута) и не обеспечивает получения стабильных размеров контактов.В предлагаемом способе с целью упрощения технологии изготовления и повышения качества изделия под воздействием осевой нагрузки сдвигают центральный стержень относительно пучка проволочек, после чего производят обжатие наконечника для фиксации жгута в деформированном состоянии,2конечнике; на фиг, 4 - разрезы по А - АБ Б Жгут, в котором проволочные элементы 1 и центральный стержень 2 выполнены из одного и того же материала, одним концом помещают в ступенчатую выемку 3 наконечника 4, а другим (после сплавления проволочек) - в форму 5 бочкообразования. Статическое нажатие осуществляют приложением осевой нагрузки б к сплавленному концу 7...

Номер патента: 322817

Опубликовано: 01.01.1971

Авторы: Мельников, Фортинска

МПК: H01R 33/02

Метки: лампы, модуляторной, патрон

...с резьбой дл мещения лампы и две эк ки, отличающийся тем, ч чения возможности перем регулировке в плоскости,25 ее оси, и надежной фикса втулок, применены клинья роны конусного фланца в винтами.держао перее втул- обеспепы при рной к иковых со сто- руемые Известны патроны для модуляторнои лампы, содержащие гильзу с резьбой для продольного перемещения лампы и две эксцентриковые втулки. Однако такие патроны не обеспечивают возможности перемещения лампы при регулировке в плоскости, перпендикулярной к ее оси, и надежной фиксации эксцентриковых втулок.В предлагаемом патроне в отличие от известных применены клинья со скосами со стороны конусного фланца втулки, фиксируемые винтами.На чертеже изображен предлагаемый патрон в двух проекциях.Патрон...

Номер патента: 322818

Опубликовано: 01.01.1971

Авторы: Аврух, Азбукин, Глускин, Зайчиков, Степанов, Шелепов

МПК: H01R 39/40

Метки: машин, щеткодержатель, электрических

...новых щетокбуется дополнительное пространствоверхней частью щеткодержателя (в радном направлении), которое должно быменьше высоты обоймы щеткодсржателяявляется препятствием для использованких конструкций в машинах, размерытокосъема которых (особенно в радианаправлении) ограничены, напримершинах с торцовым токосъемом. авлеоднойконятиитрс над иальть нс . Это я та узла льном в маИ Е 322818 На съемнои стенке лн С пазами, например, тр ид я, в которые входят п к обоймы,На чертеже изображено описываемое устройство.Щеткодержатель содержит обойму 1, имеющую съемную стенку 2. Нажимная пружина 3 одним концом закреплена с помощью заклепок 4 на съемной стенке 2.Обойма щеткодержателя 1 имеет по краям приливы 5, которые выполняют роль зажима...

Номер патента: 322819

Опубликовано: 01.01.1971

Авторы: Кролик, Никулин

МПК: H01R 43/06

Метки: коллекторов, машин, пакет, пластин, сборки, станок, электрических

...7 для подачи пластин и установку 8 для набора и перепрессовки цилиндрического пакета. Устройство 8 состоит из двух пар валов 9и 10, Между парой валов 9 проходит заготовка 4 для технологических вкладышей, а между парой валов 10 - заготовка 2 для коллек торных пластин. Нижний вал пары 9 механически соединен с нижним валом пары 10 в.подвижный блок, Для начальной регулировки просвета между валами служат шестерни-гайки 11 с жестко укрепленными в корпусе 12 10 шпильками 18.Для устранения люфтов в системе и компенсации веса подвижного блока применены тарельчатые пружины 14.Из бухты на катушке 1 профильная заго товка 2 для коллекторных пластин пропус.кается между парой валов 10. Одновременно заготовка 4 для технологических вкладышей...

Номер патента: 322903

Опубликовано: 01.01.1971

Автор: Изоб

МПК: H01R 11/22

Метки: крепления, провода

...провода.На чертеже изображено описываемое устройство, установленное на однополюсном элек трическом штеккере, продольный разрез.Корпус 1 устройства выполнен из металла(предпочтительно латунь) в виде цилиндрического стакана с участком 2 цилиндрической формы, участком 3 конической формы, сужаю щаяся часть которого обращена в сторону отверстия для ввода провода, участком 4 цилиндрической формы и участком б конической формы, обеспечивающим удобство введения закрепляемого провода, Корпус может быть 20 напрессован на головку б штеккера 7. Головка б служит для посадки нижнего конца конической пружины 8, верхний, конец которой воздействует на нижнюю часть 9 каплеобразного зажимного элемента 10 имеющую форму ко нуса. Верхняя часть 11 зажимного...

Номер патента: 289463

Опубликовано: 01.01.1971

Авторы: Буданов, Голланд, Иванов, Сохор

МПК: H01M 10/48, H01M 2/02, H01R 13/02 ...

Метки: аккульуляторной, батареи, контейнер

...сечение копи са и крышки.5 Контейнер состоит цз корпуса 1 с крышкой2, соединяемых здмкдмц 8. Кромка корпуса ио пс 1 эпмст 1 э Входит В пдз 1 ирнКи. Вцзтрецнце полости корГСсд 1 ц крышц покрыты тсрмоцзоляцисц 5. В крышке установлены тср.10 моддтчпкц б, соелцняемые разъемом 7 с наружной сигналиой сцсте.;1 ОЙ. Разъем 7 состоит из неподвижных контактов 8 и плавающих контактов 9, помещенных в изоляционные колодки 10 и 11. Коцта 1,т 9 зд 1.реплец В колод кс 11 пружииоц 2, соединенной одццм концомс конта,Том 9, дрсгцм - с шаибой 18.Полость коитейперд соединена с отсасываОщцм аппаратов, папрцмер эжетором 14, через разъем. Разъем содержит штуцер 15 и 2 Э плавающую отбортованцую втулку 1 б, усгацовлецпуо на кольцах 1( цз эластичного материала,...

Номер патента: 289471

Опубликовано: 01.01.1971

Автор: Дмитрашек

МПК: H01R 4/64

Метки: контактное

...контактного давления повышает устойчивость контакта.Прц дальейшем продвцженци компонента он выходит из-под контакта 2, который занимает исходное положение. в уст- аправ 30 Контактное устройство, содержашес упорами, подпружиненный контакт сорпу заход Изобретение относится к контактным электро-радиоустройствам и мояет быть применено для подключения радиокомпонентов, например транзисторов, резисторов, конденсаторов, в процессе прохокдения технологических операций,Известны контактные устройства, в которых обеспечивается надежный контакт за счет высокого контактного давления.Известные устройства сложны и громоздки, Целью изобретения является обеспечение надежного контакта с измеряемой деталью.Для этого контакт выполнен Т-образной...

Номер патента: 290366

Опубликовано: 01.01.1971

Авторы: Горбухов, Молчанов

МПК: H01R 4/38

Метки: зажим, иизкоомных, переменного, резистороп

...и выполнен из изоляционного материала (например, из пластмассы или пресспорошка) как одно целое с этими частями прибора (например, по одной общей пресс-форме).Внутри корпуса имеются щелевидные полости 2 для размещения контактных пластин 3 токовой цепи и контактных пластин 3 потенциальной цепи резистора. Для подключения резистора к внешней цепи в корпусеимеются окна 4, которые расположены перпендикулярно узкой плоскости щелевидной полости и через которые вставляются пластины соединительной вилки.Контактные пластины резистора выполнены в виде изолированных друг от друга пластин из манганина, меди или иного проводящего материала.К нижним частям токовых контактных пластин присоединяется (например, припаивается) сопротивление резистора, а к...

Номер патента: 290367

Опубликовано: 01.01.1971

Авторы: Азмайпарашвили, Чхатарайшвили

МПК: H01R 39/00

Метки: бесконтактиьй, коммутатор

...Симметрично с этим диском относительнооснования 3 баллона и вне баллона расположен аналогичный диск 19, вал 20 которого связан с шаговым цли другим вращающим механизмом. На цилиндрической части диска расположена катушка 21, которая закреплена на наружной части основания 3 баллона 1. Между катушкой и диском имеется малый зазор; через зазор тонкой фольгой выведены концы обмотки, к которым подводится постоянное напряжение. На подвижном сердечнике 6 перпендикулярно к осц вращения установлена одна или несколько секций 22. Каждая секция состоит из стеклянного стержня 23, один конец которого жестко связан с сердечником 6, а на другом конце расположен подвижный катод 24 с нитью накала 25, окруженный с трех сторон экраном 26.Нить накала 25 с...

Номер патента: 290566

Опубликовано: 01.01.1971

Авторы: Иностранец, Иностранна

МПК: H01R 39/02

Метки: виутреннего, двигателя, зажигания, распределитель, сгорания

...1 распределителя установлена втулка 2 с вращающимся внутри нее валом 3, верхний конец которого имеет форму кулачка. Внутренняя поверхность корпуса имеет кольцевую заточку с заплечпками 4 и 5 и расположенную ниже нее заточку б. Дуговая кольцевая плата 7, на которой установлен узел прерывателя 8 распределителя, устанавлнвается внут ри корпуса на заточке б. Плата имеет по окружности трп прямоугольных выреза и закрепляется внутри корпуса при помощи трех или другого числа упругих защелок 9 (см.фиг. 3). Каждая пз защелок выполнена в виде 10 изогнутой упругой фигурной пластины, имеющей на одном из концов три выступа 10 - 12, крайние из которых 10 и 12 отогнуты в одну сторону. На противоположном конце пластины два уголка 13 и 14 отогнуты по...

Номер патента: 290604

Опубликовано: 01.01.1971

Автор: Иостраи

МПК: H01R 13/58

Метки: муфта, предохранительная

...частью, уменьшающей мехацчесие цапряькецця ца тьасткс прпсосдпцецпя шнура к штеккеру, ц выступом, образоваццым рядом рсзьбоподобцых, рас 1 оложецыых параллельно сквозцых проссчск, перемычки хся(д которыхп Образ)от Одцомуфтой, отгипаюи(аьг. тем, что. с целью повышец)151 эластцпОсти му(1)ты, П 1)оссчц 00- разу)от от двух до пяти п)лраллсл)цо расцоложсццых спиралей. Изобретение относится к области электротехники, а именно к конструкциям, пзготовлеьп 1 ыз из полимерного материала.Известь 1 ы м 1 фты для штеккеров, сцаожсп" цые эластичным удлинением, служащим для уменьшения механических цапряжеций ца участсе присосдипеыыя шцура к пьтеккеру, и выступом, образованным рядом резьбоподобцых, расположепиых цо параллельным окружцостям...

Номер патента: 290605

Опубликовано: 01.01.1971

Авторы: Вальтер, Германска, Готтфрид, Иностранна, Иоахим, Феб

МПК: H01R 39/04

Метки: 290605

...обмотки.Цель изобретения - упрощение соединения пластин коллектора с выводами якорной обмотки и обеспечение возможноспи применения автоматических намоточных машин при достаточном надежном электрическом контакте с пластинами. Для этого пластины коллектора с однои сторонь выступами с увеличивающимся нии от центра поперечным сечен ющими детушки, выступы обхва ропроволным бандажом, имею щие ло рабочей поверхности кол рези, соответствующие деления на пластины.На чертеже доказана торцо опреллагаемого коллектора. вая сторона Коллектор состоит нз угольного цилиндра 1, который закрепляется на несущем корпусе 2 посредством неэлекгропроволной смолы и разделяется на отдельные пластины. С торцовой стороны цилиндр имеет поясок 3, поперечное сеченче...

Номер патента: 290606

Опубликовано: 01.01.1971

МПК: H01R 43/06

Метки: 290606

...коллектор, поперечный разрез; на фиг, 2 - многопластинчатый коллектор, продольный разрез.После обмотки якоря на его вал насаживают центрирующую втулку 1 (фиг. 1) из изоляционного материала, на поверхности которой имеются осесимхтетрищные ребра 2, причем количество ребер соответствует количеству пластин коллектора. Ребра равномерно распределены по периферии втулки. На ребра устанавливают блок пластин т, представляю 5 щий собой полый цилиндр. В свободное пространство между втулкой, ребрами и блоком пластин укладывают зачищенные от изоляции концы обмотки 4 и это пространство заполняют слоем 5 электропроводящей пасты, После О отвердения пасты блок пластин разрезают врадиальном направлении над ребрами, благодаря чему образуются отдельные...

Номер патента: 291270

Опубликовано: 01.01.1971

Авторы: Автоматизации, Давыденко, Зкутан, Пкинис, Центральное

МПК: H01R 43/00

Метки: винтовой, кок, колшлектацки, парок, скобы, ст, токоеедущ

...10. Поворотньш рычаг 11 с собачкой 1 Р слжт для перетещеня тсковедущих скоб вОль направляющего лотка 13, который закреплен па верхнем ярусе сборочного мсхапиз ма 6 и имеет псдпру;кипепные поворотные рь- чагп 14 с губка:и, де,.:кивающими тсковедтщую скобу на поз;щш; сборки.На пижст г 1 зусе механпза 6 сборки расположены управляоний шибер 6, выходной 20 Кобец Напзавля 0 ЧСЧО,ОТКа 10 Г;ЕК И Ползтнь. 16 и 7, сосдп с:ш.е со стержнями 1819 позоротпых рьчагов И. хсплектацпясссрка) тс.Овсд; иСй с,Обы25 с винто и Гайкой ОсуцсстВляетсг следуоцим ссс авром."з В:б 130 су.:Ссон о, 3 и 4 по лс гкам 9 1 ткулячкового ВагЯ 20 приВОДЯ с)1, фиГ, О). Отсектел= 8 (см. фиг, 2) зят 1;к)Вяет очередной инт пз лотка 9 в подпру)киненныс захваты...

Номер патента: 291271

Опубликовано: 01.01.1971

МПК: H01R 4/34

Метки: 291271

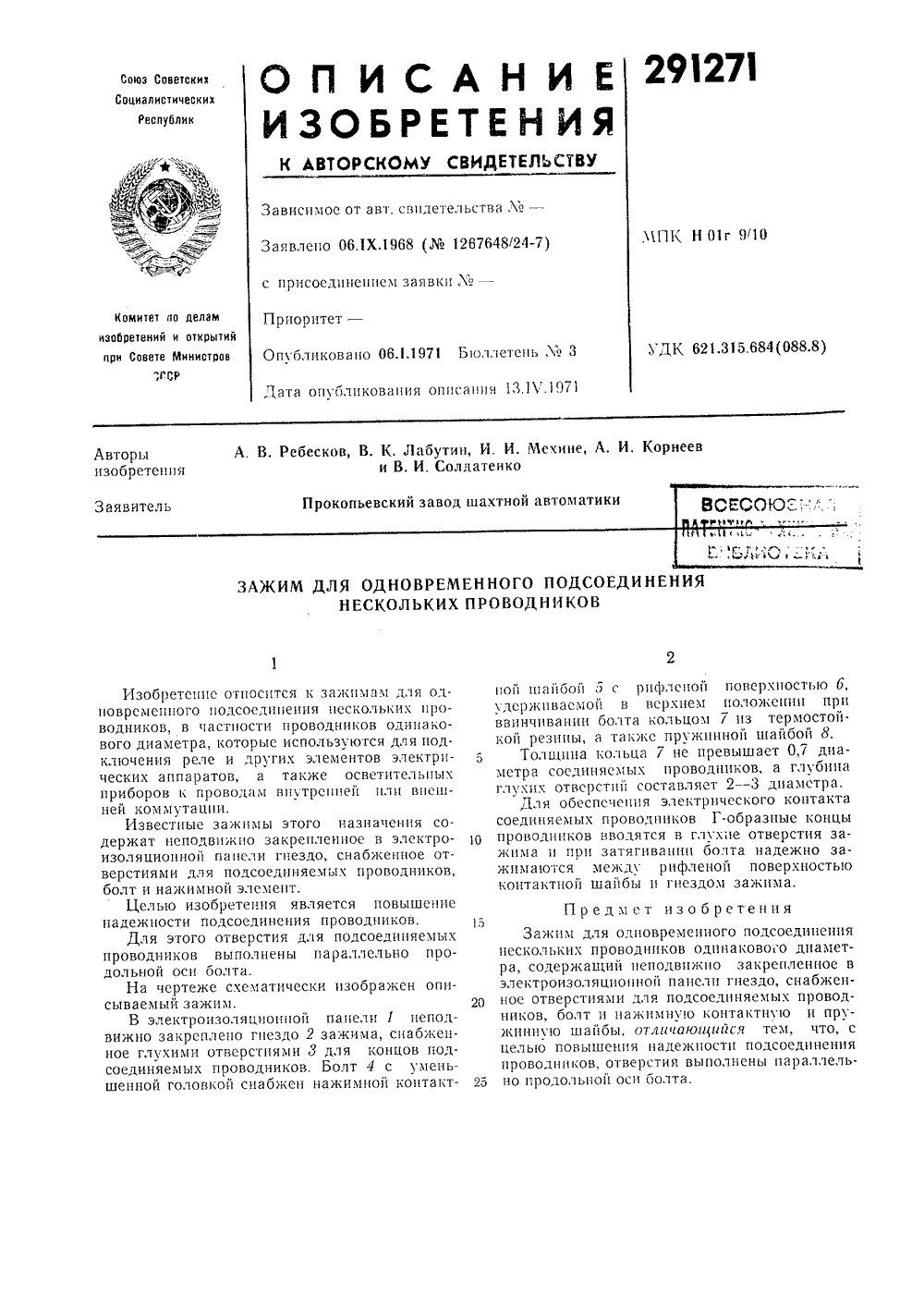

...закрепленное в электро- изоляционной панели гнездо, снабженное отверстиями для подсоединяемых проводников, болт и нажимной элемент.Целью изобретеня является повышение надежности подсоединения проводников.Для этого отверстия для подсоединяемых проводников выполнены параллельно продольной Оси Оолта.На чертеже схематически изображен описываемый зажим.В электроизоляционной панели 1 неподвижно закреплено гнездо 2 зажима, снабженное глухими отверстиями т для концов подсоединяемых проводников. Болт 4 с уменьшенной головкой снабжен нажимной контактной шайбой 5 с рифленой поверяостью 6,удерживаемой в верхнем положении приввинчивании болта кольцом 7 нз термостойкой резины, а та.жс пружинОЙ шайбой 8.Толщина кольца 7 не превышает 0,7 диаметра...

Номер патента: 291272

Опубликовано: 01.01.1971

Авторы: Какабадзе, Мартиросов

МПК: H01R 4/48

Метки: розетка, штепсельная

Номер патента: 291273

Опубликовано: 01.01.1971

Авторы: Комаров, Черепанов

МПК: H01R 13/62

Метки: замковое, разъема, штепсельного

...и тм скосом а, утаплиИзвестно замковое устройство штепсельного разъема, содержащее подпружиненную обойму, установленную на цилиндрическом корпусе одной из частей разъема и снабженную со стороны сочленения кольцевой расточкой для пружины-фиксатора, размещенной в кольцевой расточке корпуса другой части раз ьема.В предлагаемом устройстве для повышсция его надежности в кольцевой расточке обоймы выполнены сегментные пазы, а пружина - фиксатор снабжена выступами, входящими в эти пазы.На фиг. 1 схематически изображено предлагаемое замковое устройство (продольный разрез); ца фиг. 2 - разрез по А - А на фиг. 1,Замковое устройство состоит из обоймы 1, завальцовацной ца корпусе 2 штепсельной розетки, цилиндрической пружины 8 кручения,...

Номер патента: 291274

Опубликовано: 01.01.1971

Авторы: Глускин, Давидович, Друзин, Пытков, Степанов, Фиалков

МПК: H01R 39/40

Метки: щеткодержатель, электрической

...Цеткодеркатель для электршины с регулированием нажцмнощетку по заданной программе,цажимную пружину, один конецкреплен неподвижно, а другой ипо нажимному рычагу, отличаючто, с целью расширения диапазования нажимного усилия, на корЗО держателя установлена скоба с п Изобретение касается щеткодержателей для электрических машин с регулированием нажимного усилия на щетку по заданной программе.В известных щеткодержателях такое регулирование осуществляется за счет того, что один конец цажимцой пружины закреплен неподвижно, а другой перемещается по цажимному рычагу.Для расширения диапазона регулирования нажимного усилия на корпусе предложенного щеткодержателя установлена скоба с профильными прорезями, служащими направляющими для промежуточного...

Номер патента: 291479

Опубликовано: 01.01.1971

МПК: H01R 39/02

Метки: зажигания, распределитель

...радиальную прорезь 1 б платы 4. Последняя имеет дугообразную прорезь 17, расположенную рядом с прорезью 1 б. Центр кривизны последней находится между колонкой 8 и кулачковым валом на линии, прзходящей через их оси,Над платой 4 установлена с возможностью скольжения кольцевая плата 5 с расположенным в радиальном направлении пазом 18, через который проходит колонка 8. Последняя опирается на верхнюю плату 5, на которой установлен контактный прерыватель 19. На плате 5 установлен также штифт 20, проходящий через отверстие в толкающем штоке 21 вакуумного регулятора опережения закигания (не показан). Свободный конец штифта 20 входит в зацепление с,дугообразной прорезью 17 платы 4. На верхний резьбовой конец колонки 8 надеты гайка 22 с шайбой 28...

Номер патента: 291480

Опубликовано: 01.01.1971

Авторы: Иностранец, Иностранна

МПК: H01R 39/02

Метки: зажигания, распределитель

...1111 ы 16 и 1111 рсплеп 1 10:1- кателю кулачка, а другой - к стойке 17 установленной на плите 8, и изолирован от нее. Пружина 16 обеспечивает электрическое сое.дииеиис с коитакОм 10 и слуаки дл 51 прижима последнего к контакту 12 с целью их замыкашя, Зааык 5 Пе и размыкаше коитактоь происходит при вращснии кулачковоО ь 1 л 1 2. Толкающий шок 18 обычного вкууного регул 51 ТОра Опере 5 кепия зажигани 51 св 51 заииого с распределителем, шарнирно соединен с пальцем 19. Последний отходит вниз от платы К так что при дви)кении рычага 20 поворачивает плату 8 относительно платы 4 и оси втулки 9, изменяя угловое положение толкателя кулачка 14 по отношеншо к валу 2 и регулируя распределение зажигания, Для поворота платы 1 служит лапка 21 с...
