H01R — Токопроводящие соединения; конструктивное соединение нескольких взаимно изолированных электрических соединительных элементов; соединительные устройства; токосъемники

Номер патента: 1098054

Опубликовано: 15.06.1984

Авторы: Беринь, Тележко, Энглин

МПК: H01R 13/52

Метки: соединитель, электрический

...эксплуатационные возможности.Цель изобретения - расширение 5 эксплуатационных возможностей.Поставленная цель достигается тем, что электрический соединитель, содержащий две взаимодействующие между собой части, каждая из которых имеет корпус, в котором расположены контактные элементы и размещенный между ними изолятор, в котором установлены дополнительные контактные элементы, 60 взаимодействующие с контактными элементами каждой из частей соединителя, снабжен элементом Фиксации положения изолятора, выполненным в виде охватывающей корпус одной из частей соеди нителя втулки с расположенным на ее внутренней поверхности кольцевым буртиком, изолятор выполнен с выступом и подпружикен относительно охваченной втулкой части соединителя, причем...

Номер патента: 1098055

Опубликовано: 15.06.1984

Авторы: Викторов, Карелин, Пастушков

МПК: H01R 13/62

Метки: многополюсное, соединительное

...Цель изобретения - снижение трудоемкости стыковки - расстыковки многополюсных соединителей. штырей и гнезд, расположенных на соответствующих частях устройства Поставленная цель достигается тем, что в многополюсном соединительном устройстве, состоящем из двух частей, установленных на соответствующих агрегатах, и содержащее корпусы с контактными элементами, направляющие элементы, механизм стыковки - расстыковки и привод, одна из частей снабжена подпружиненной тягой и расположенными на ее концах карданными шарнирами, механизм стыковки - расстыковки снабжен элементами взаимной ориентации частей устройства и выполнен в виде пространственного параллелограмма с двумя парами шарнирных рычагов, соединенных между собой стержнями, при...

Номер патента: 1098056

Опубликовано: 15.06.1984

Автор: Матвеев

МПК: H01R 39/30

Метки: жидкометаллическое, токосъемное

...упрощением констРу:,.тт;1 .1елшекиеь 1 Оадлальны 1 Габ 1 ит О:1.СтаЗЕ.ЦЯ цЕлЬ дОСтиГаетСя теМчто В клдкоеталлилескол токосъемном устройет 1 е,. содержазем Расколоженные с возможностью взаимного поворота статор и ротор, статор Выполнен в виде контактных колец с внутренней кольцевой каназкой, заполненной жидким металлом, и разделительных изоляционных колец, ротор выполнен в ви,це полого цилиндра с радиальными сверлениями, внутри которого жестко укреплены изолированные проводники, при этом концы проводников ротора выведены из полости цилиндра через радиальные сверления, упомянутые концы проводников ротора выполнены гибкими и упругими и помещены в соотнетстнующие кольцевые канавки, при этом на поверхности разделительных изоляционных колец...

Номер патента: 1098057

Опубликовано: 15.06.1984

Авторы: Кереселидзе, Мгеладзе, Неверов

МПК: H01R 43/06

Метки: коллектора, электрической

...продораживания межламельнойизоляции..Цель изобретения - упрощение технологии и повышение качества изготовляемого коллектора эа счет исключения разрушения заготовки и более полного заполнения пазов пластмассы впроцессе прессования.Поставленная цель достигается тем,что согласно способу изготовленияколлектора электрической машины,включающему выполнение аксиальныхпазов в цилиндрической углеграфитовой заготовке, формование крепежного выступа в виде ласточкина хвостаи опрессовку пластмассой корпусаколлектора, аксиальные пазы выполняют методом протяжки по внутреннейповерхности цилиндрической заготовки глубиной, равной высоте крепежного выступа пластины, с шириной пазов,большей толщины межламельной изоляции пластины коллектора, затем...

Номер патента: 1100666

Опубликовано: 30.06.1984

Авторы: Горшков, Косенков, Кощеев, Лукиянчук, Миклашевский, Первов

МПК: H01R 4/10

Метки: заземления, кабеля, узел, экранированного

...негарантированным, так как при всовываниипластины под оболочку она можетконтактировать с экраном только внескольких случайных точках. 65 Целью изобретения является повышение удобства эксплуатации при одновременном повышении надежности узла.Поставленная цель достигается тем, что в узле заземпения экранированного кабеля, имеющего защитную оболочку, выполненную с прорезью на участке длины, содержащем заземляющий проводник, а также введенный через указанную прорезь в полость под защитной оболочкой контактный элемент, который имеет Ч -образную форму, одна из его ветвей выполнена за одно целое с заземляющим проводником, а упомянутая полость заполнена токо- проводящим полимерным материалом.На фиг. 1 изображен местный вырез в защитной оболочке...

Номер патента: 1100667

Опубликовано: 30.06.1984

Авторы: Даутов, Зареченский, Локтионов, Магалимов, Фокин

МПК: H01R 4/66

Метки: анодный, заземлитель, скважинный

...конфигурацию - отсутствует фигурный выступ, изготовление которого треИзобретение относится к катодной защите подземных сооружений от коррозии и передачи электроэнергии постоянного тока по системе провод- земля, а именно к заземляющим устройством постоянного тока положительной полярности, и может использоваться во многих отраслях народного хозяйства.Известен анодный заземлитель с полыми электродами, соединенными между собой соединительными - токо- вводами, места соединения которых с токопроводом изолированы от окружающей среды кольцами, заполненными антикоррозионным компаундом 1 ,Недостатками известного заземлителя являются низкий срок службы из-за трудности качественной изоляции в сложных погодных условиях и сложность монтажа,...

Номер патента: 1100669

Опубликовано: 30.06.1984

Авторы: Вистиньш, Голанд, Шнейдер, Эркшкис

МПК: H01R 43/00

Метки: винта, металлического, фиксации

...инструмента. Эта технологическая операция, а также изготовление инструмента для ее выполнениязначительно увеличивают трудоемкостьи трудозатраты при производствеэлектросоединительных устройств.Целью изобретения янляется снижение трудоемкости.Поставленная, цель достигаетсятем, что при фиксации металлического винта, имеющего метрическуюрезьбу, от выпадания из детали,изготовленной иэ пластмассы при;котором в детали выполняют сквозноегладкое отверстие, диаметром мень ршим наружного диаметра резьбы винта, винтовую канавку в этом отверстии и вворачивают н него винт, винтовую канавку выполняют глубиной,меньшей половины глубины резьбы 45винта путем вворачивания винта вгладкое отнерстйе.На чертеже показано устройстводЛя осуществления...

Номер патента: 1101933

Опубликовано: 07.07.1984

Автор: Харитонов

МПК: H01R 39/14

Метки: ротором, соединения, токосъемника, турбомашины, узел

...в частности пайку. 65 Цель изобретения - повышение надежностк соедкнения и упрощение процесса его сборки.Поставленная цель достигаетсятем, что в узле соединения токосъемника с ротором турбомашкны, содержащем установленную между полумуфтамиротора и вала токосъемника изолирующую втулку, выполненную в вкде двухколец, на сопряженных торцах которыхимеются радиаль ные пазы с выделен нымичерез них токоведущими проводами,соединенными над наружной поверхностью втулки, на торце одного иэ колецизолирующей втулки выполнена кольцевая расточка, а на сопряженном с нимторце другого кольца имеется коль -цевой выступ, размещенный в упомянутой расточке, длина которой равнавысоте кольцевого выступа другогокольца и меньше глубины выполненныхна торцах...

Номер патента: 1101934

Опубликовано: 07.07.1984

Авторы: Клушин, Туктаев, Туктаева, Чиндяскин

МПК: H01R 39/20

Метки: коллекторно-щеточный, узел, электрической

...обеспечит расчетногонажатия на щетку, а следовательно,устойчивого кантактирования,Наиболее близким к предлагаемомуявляется каллекторно-щеточный узелэлектрической машины, содержащийзубчатыйколлектор, щеткадержатель ЗОс расположенными в нем элементарнымищетками, нажимной элемент 23,Недостатком известного узла явля-.ется невозможность развития боковыхстенок П-образной планки для прижатия щеток к зубцу в непосредственнойблизости от контактной поверхности,так как по мере износа щеток боковыестенки этой планки повредят коллектор. 40Кроме того, в верхней части щеткибудут наблюдаться биения, так какэлементарными щетками и стенкамиП-образной планки заложен конструктивный люфт на величину допусковразмеров на изготовление П-образнойпланки.Цель...

Номер патента: 1101935

Опубликовано: 07.07.1984

Авторы: Ильиных, Кильдибеков

МПК: H01R 39/28

Метки: ролик, токосъемный

...при испытании токосъемного ролика в животноводческих помещениях установлено, что для надежноготокосъема необходимо иметь роликис разными углами наклона боковыхповерхностей, так как интенсиьностьзагрязнения контактных проводов, а 30также физико-механические свойствазагрязняющего слоя неодинаковы дляпомещений.Наиболее близким к предлагаемомуявляется токосъемный ролик, выпол - уненныи из двух частей, установленных на обшей оси с зазором, в котором проходит контактный провод,причем одна часть установлена с воэможностью перемещения вдоль оси, адругая закреплена жестко на оси 2,поверхнос ями 3 и 4 зазор 5 подконтактныи провод 6. При этом части1 и 2 выполнены перемещающимисявдоль оси 7 ролика и фиксируютсяконтргайками 8 и 9,Образующая...

Номер патента: 1101936

Опубликовано: 07.07.1984

Авторы: Александровский, Глебов, Калашников, Новицкий, Пономарева, Скудин, Фридман, Хуторецкий, Шабаев

МПК: H01R 39/56

Метки: токосъемное

...число устанавливаеьнх в них щетокдостаточно велики, что затрудняетобслуживание в эксплуатации и существенно повышает контактные потери.Обраэукицйяся в процессе износа 30щеток графитовая пыль, осаждаясь наобмотках, снижает сопротивлениеизоляции, уменьшает срок службы инадежность работы машин.Наиболее близким к предлагаемому З 5является токосъемное устройство,содержащее контактный узел с металлическими скользящими контактамии блок для подачи контактной смазки23,Цель изобретения - повышение плотности тока в контактном узле, снижения общих контактных потерь, а также уменьшение габаритов контактного узла.Поставленная цель достигается тем, что в токосъемном устройстве, содержащем контактный узел с металлическими скользящими контактами и блок...

Номер патента: 1101937

Опубликовано: 07.07.1984

Авторы: Грачев, Залепа

МПК: H01R 43/00

Метки: жил, кабеля, соединения

...что и жилы кабеля.Цель изобретения - экономияцветных металлов,Поставленная цель достигаетсятем, что согласно способу, включающему снятие изоляции, зачистку иразмещение их. в соединительном элементе с последующей опрессовкой,перед размещением жил в соединительном элементе концы жил отгибают водном направлении, используюттонкостенный соединительный элемент,а опрессовку производят вдоль осиотогнутых концов жил. 40На фиг. 1 изображено устройстводля осуществления предлагаемогоспособа; на фиг. 2 - сечение А-Ана фиг. 1; на фиг. 3 - 5 этапыподготовки концов кабеля к соединению; на фиг. б - вид места соединения с частичными вырезами соединительного элемента,Устройство для осуществленияпредлагаемого способа состоит из основания...

Номер патента: 1102056

Опубликовано: 07.07.1984

Авторы: Трипачко, Фраткин

МПК: H01R 39/64

Метки: бесконтактный, видеомагнитофона, вращающихся, головок, магнитных, токосъемник

...статорныеи роторные ферритовые кольца, наобращенных одна к другой поверхностях каждого из которых выполнены15три кольцевые проточки, в двух крайних иэ которых размещены обмотки, асредняя проточка выполнена глубжекрайних и снабжена короткозамкнутойобмоткой, размещенной по дну проточки Я .Недостатком известных токосъемников является увеличение их габаритов при наращивании числа каналов25токосъема.Цель изобретения - увеличениечисла каналов токосъема.Для достижения цели токосъемник,содержащий статорные и роторныеферритовые кольца, на обращенныходну к другой поверхностях каждогоиз которых выполнены три кольцевыепроточки, в двух крайних иэ кото. рых размещены обмотки, а средняя проточка выполнена глубже крайних и З 5снабжена...

Номер патента: 1103314

Опубликовано: 15.07.1984

Авторы: Дубовик, Каргин

МПК: H01R 39/58

Метки: давления, датчик, коллектор, щетки, электрической

...что также увеличивает массу и габариты устройства.Цель изобретения - упрощение конструкции, уменьшение массы и габаритов.Поставленная цель достигается тем, что в датчике для измерения давления щетки на коллектор электрической машины, содержащем корпус, предназначенный для установки, между шеткой и пружиной шеткодержателя в окне шеткодержателя, имеющий заплечники, на которые опирается измерительный брус, снабженный первичными преобразователями, образуюшими электрический полумост, и выводы для подключения к измерительной аппаратуре, измерительный орус выполнен в виде, равнобедренной грея рдвой призмы, на вершину которой опирается пружина щеткодержателя.Пружин пгсткодержателя в месте конг,.кгд с прпзмой снабжена электрической изоляцией. 5...

Номер патента: 1103315

Опубликовано: 15.07.1984

Авторы: Рыкунов, Фраткин

МПК: H01R 39/64

Метки: бесконтактный, воспроизведения, вращающихся, головок, записи, магнитной, токосъемник

...каждая из которых выполнена в виде однорядной плоской спирали, и статорное и роторное ферритовые кольца, на обрашеыных друг к другу торцовых поверхностях которых выполнены кольцевые проточки, в каждой из которых размещена одна из обмоток 2.Известному токосьемнику присуши недостатки токосъемника 1.Цель изобретения - снижение искажений сигнала за счет уменьшения четных составляющих гармонического колебания.Для достижения поставленной цели бесконтактный токоеъемник для вращающихся головок магнитной записи и воспроизведения, содержащий обмотки, каждая из которых выполнена в виде однорядной плоской спирали, и соосно установленные статорное и роторное ферритовые кольца, на обращенных друг к другу торцовых поверхностях которых выполнены...

Номер патента: 1104609

Опубликовано: 23.07.1984

Авторы: Мартиросянц, Пашаев, Погосов

МПК: H01R 13/52

Метки: соединитель, электрический

...1.Недостатком известного контактного устройства является малая надежность работы в условиях жидкой 30 со лдпяЦель изобретения - повышение на-" дежности контактного соединения.Поставленная цель достигается тем, что в электрическом соединителе сос 35 таящем из двух ответных частей, электроды которых соединены жидким контактным элементом, одна из ответных частей содержит корпус, в полости которого установлен подпружиненный поршень, а со стороны, обращенной к другой ответной части, установлена диафрагма с отверстиями и герметизирующие эластичные кольца, охватывающие диаФрагму, каждая ответная часть снабжена стержнем, состоящим из кони- . ческой части и цилиндрической частисо стороны вершины конуса, другая ответная часть соединителя...

Номер патента: 1104610

Опубликовано: 23.07.1984

Автор: Дубинин

МПК: H01R 39/58

Метки: коллектор, машин, нажатий, щетки, электрических

...с фотодиодом 24, установленным относительно коллекторных пластин, Выход ключевого элемента 22 соединен с первым входом электроизмерительного прибора 25 и входом интегратора 26. Выход интегратора 26 связанс первым входом второго ключевогоэлемента 27 с двумя устойчивыми состояниями, второй вход которого связан с выходом источника 8 постоянно-го напряжения, Выход второго ключевого элемента 27 соединен с входомблока 29 управления, выход которогосоединен с источником 28 постоянного напряжения. Выход источника 28постоянного напряжения одновременносвязан с источником 11 переменногонапряжения, светодиодом 30, установ. 0 4ленным относительно коллекторныхпластин, и с источником 31 опорногонапряжения,Своим выходом источник 31 опорного напряжения...

Номер патента: 1105966

Опубликовано: 30.07.1984

Авторы: Козлов, Кравчук, Мельников

МПК: H01R 39/40

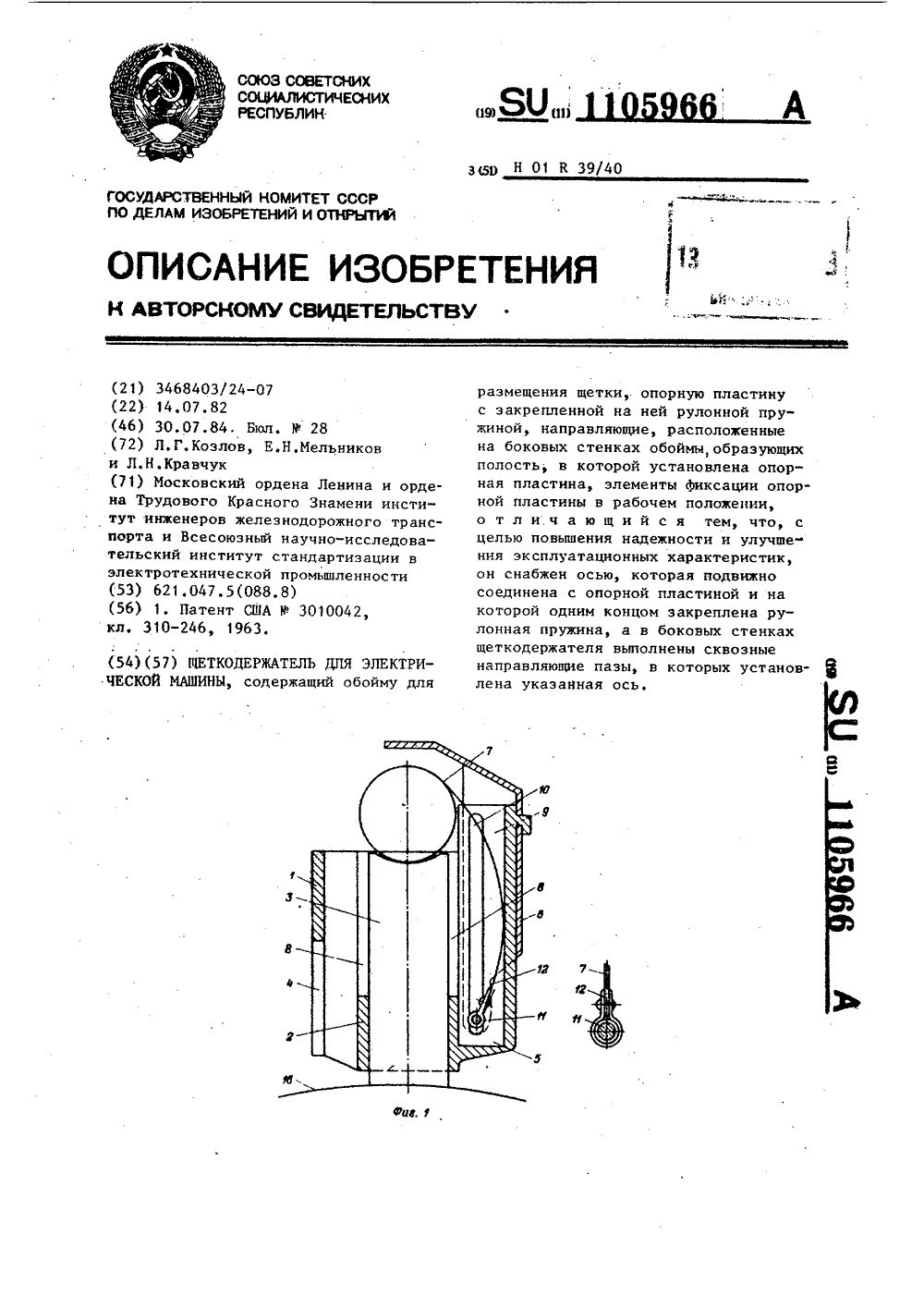

Метки: щеткодержатель, электрической

...с закрепленной на ней рулонной пружиной, направляющих, расположенныхна боковых стенках обоймы, образующих полость, в которой установленаопорная пластина, элементы фиксацииопорной пластины в рабочем положении,снабжен осью, которая подвижно соединена с опорной пластиной и на которой одним концом закреплена рулоннаяпружина, а в боковых стенках щеткодержателя выполнены сквозные направляющие пазы, в которых установленауказанная ось,На фиг. 1 изображен предлагаемыйщеткодержатель, общий вид; на фиг,2и 3 - корпус; на фиг. 4 - 6 - опорная пластина с рулонной пружиной иопорная пластина без рулонной пружины, вид снизу; на фиг, 7 - 9 - установка опорной пластины в рабочее положение.Щеткодержатель состоит из корпуса 1 с обоймой 2 для размещения щетки...

Номер патента: 1107202

Опубликовано: 07.08.1984

Авторы: Афанасьев, Годгильдиев, Курочкин, Лужков, Саенко, Энговатов

МПК: H01R 4/66

Метки: заземлитель, переносной, поверхностный, электролитический

...резервуар для электролита с пористым рабочим основанием и отверстием в верхнем основа" нии и контактный болт для подключения заземляемого объекта, расположенный на резервуаре, дополнительно введена жесткая металлическая электролитопроницаемая мембрана, расположенная в рабочем основании и имеющая гальваническую связь с резервуаром.На чертеже представлен поверхностный переносной электролитический эаземлитель, разрез.Поверхностный переносной электролитический заземлитель содержит металлический резервуар 1, нижнее пористое рабочее основание 2, размещенную в нижнем основании жесткую металлическую электропроницаемую мембрану 3, имеющую гальваническую связь с резервуаром 1, заполняемым электролитом 4, контактный болт 5, предназначенный для...

Номер патента: 1107203

Опубликовано: 07.08.1984

Авторы: Бреженев, Мороз

МПК: H01R 13/02

Метки: контакт-детали

...выполненноесогласно предлагаемому способу.Контакт-деталь (штырь-гнездо)выполнена в виде цилиндра и содержитрабочую часть 1 и хвостовик 2 смонтажным отверстием 3 со срезом,при этом хвостовик срезают параллельно оси соединителя на величину, превьшающую длину монтажного отверстия3 так, что при этом образуется крепежный бурт 4. Контакт-детапь устанавливается в сборный изолятор 5и 6 соединителя и удерживается в нембуртом 4.Лрименение способа изготовленияконтакт-детали позволяет уменьшить 5шаг контактов и габариты электрических соединителей, а также снизитьметаллоемкость при сохраненииэлектрических параметров. Заказ 5769/38Подписное 1 11 О 72 О 3Изобретение относится к электротехнике, а именно к контактным эле-ментам электрических...

Номер патента: 1107204

Опубликовано: 07.08.1984

Авторы: Кашуба, Самойленко, Стефанов

МПК: H01R 13/15

Метки: контакт, розеточный

...сказывающееся на их тепловом режиме,и, кроме того, они непосредственно соединены с корпусом, создавая электрический и тепловой контакт, улучшающий переходное сопротивление ламелькорпус 3.К недостаткам известного токосхемника следует отнести сложность изготовления его деталей, трудоемг кость ручной сборки, а также нестабильность контактного давления ламелей по периметру проводника, которое возникает в связи с малой амплитудой колебания ламелей, а также разной силой их давления на поверхность проводника в зависимости от его положения относительно центрального отверстия.Цель изобретения - упрощение конструкции мощных розеточных контактов и повышение стабильности контактного давления ламелей на проводник и ламелей с корпусом при...

Номер патента: 1108537

Опубликовано: 15.08.1984

Авторы: Лудри, Уткин

МПК: H01R 4/28

Метки: соединитель, электрический

...герметичности,Поставленная цель достигается теМ,что электрический соединитель содер Ожаший корпус, разделенные элементом,выполненным из электроизоляционногоматериала, контактные элементы, одиниз которых предназначен для контактирования с центральной токопроводяшейжилой коаксиального кабеля, а второйс внешним проводником коаксиальногокабеля, уплотнительный элемент, взаимодействующий с зажимным элементом,и узел фиксации в виде "сухарей" сгайкой, снабжен установленным в корпу 6 Осе дополнительным зажимным элементом,фиксирующим контактные элементы, упомянутый зажимной элемент выполнен сконическим участком, корпус выполнениз двух взаимодействующих между со бой частей, в одной из которых расположены контактные лементы с дополнительным...

Номер патента: 1108538

Опубликовано: 15.08.1984

Авторы: Капустин, Каравайцев, Колесников, Шурупов

МПК: H01R 9/05

Метки: соединитель, электрический

...установлена накидная гайка 15, закрепленная при помощи разрезного кольца 16,а для быстрого монтажа и демонтажасоединителя и снятия гайки 15 на нейимеются пазы 17.При заполнении полостей 7 трансформаторным маслом пузырьки воздухавытесняются через канал 9 наружу. Спомощью канала 9 также определяютуровень масла. Вкладыши, состоящиеиз частей 5 и б, выполнены из электроизоляционного материала, относительая диэлектрическая проницаемость коорого близка или равна диэлектрической проницаемости трансформаторногомасла, тем самым в конструкции соединителя обеспечивается однородная изоИзобретение относится к электротехнике, в частности к электрическим соединителям высоковольтных коаксиальных кабелей.Известна конструкция электрического...

Номер патента: 1108539

Опубликовано: 15.08.1984

Авторы: Гудков, Черняев

МПК: H01R 39/36

Метки: узел, щеточный, электрический

...что снижает механическуюпрочность соединения и увеличиваетего переходное электрическое сопротивление.20Наиболее близким к предлагаемомупо технической сущности являетсяэлектрический щеточный узел, содержащий металлографитовую щетку, металлизированный слой, токоподвод, припаян ный к металлиэированному слою 2 Д.Однако данная конструкция характеризуется недостаточно высокой прочностью соединения из-эа отсутствияэлемента крепления по боковым поверхностям щетки.30Цел ь и з обретен и я - повышение механической прочности электрическогошеточного узла.Поставленная цель достигается тем,что в электрический щеточный узел, 35содержащий металлографитовую щетку,)металлизированный слой,токоповод,припаянный к металлизированному слою,введен...

Номер патента: 1108540

Опубликовано: 15.08.1984

Автор: Кутасов

МПК: H01R 43/06

Метки: коллектора, электрической

...зажимают двумя заглушками из пластичного материала, например меди, с температу. рным коэффициантом линейного Расширения большим, чем у материала технологической обоймы 1, Для этого в.стальную обойму 1 запрессовывается с подачей двухстороннего давления одна из заглушек б, затем закладывается один из комплектов элементов коллектора (элементы 2, 3 и 4), которые подпрессовываются с подачей двухстороннего данления, закладывается прокладка 5, следующий комплект элементов коллектора. Затем следует подпрессовка с подачей двухстороннего давления, запрессовывается с подачей двухстороннего давления вторая заглушка б, обойма помещается в преднарительно нагретый обогреватель, В ходе термофикации элементы коллекторов сшиваются между собой...

Номер патента: 1111217

Опубликовано: 30.08.1984

Авторы: Бостенков, Иванов, Подколодный

МПК: H01R 39/64

Метки: токосъемное

...идентичным наружному обводу магнитопроводящей обоймы.На чертеже показано токосъемное устройство, общий вид.Устройство содержит пружину 1, на конце которой в месте контакта со щеткой 2 закреплена магнитопроводящая пластина 3, выполненная с обводом, идентичным наружному обводу магнитопроводящей обоймы 4, внутри которой размещена щетка 2, а снаружи установлена обмотка 5, электрически соединенная одним выводом со щеткой 2, а другим - с выводом электрической машины 6, Щетка 2 прижата пружиной 1 к коллектору 7.Токосъемное устройство работает следующим образом.При работе электрической машины на холостом ходу щетка 2 прижимается к коллектору 7 пружиной 1, причем усилие нажатия пружины 1 Ьыбирается из условия обеспечения нормальной...

Номер патента: 1112448

Опубликовано: 07.09.1984

Авторы: Залевски, Либшер, Меиснер

МПК: H01R 9/16

Метки: кабельных, колодка, оконцевателей, соединительная

...корпуса разъемно соединены между собой.Отверстия и каналы в пластине - 15 носителе контактов, а также возвышения и выступы у промежуточных пластин повернуты на 180 О относительно вертикальной базовой линии у левой половины напротив правой 20 поло виныВходящие в камеру скользящие контакты фиксированы в пластине - носителе контактов один над другим рядами.С наружных сторон до зажимной детали контактного элемента имеются проходящие отверстия для направления проводов в пластине - носителе,С обеих сторон пластины - носителя контактов в пределе отверстий выполнено клинообразное расширение с решеткообразными разделительными перегородками.К пластине-носителю контактов в 25 камере геометрически замкнуто приделаны один на против другого...

Номер патента: 1112449

Опубликовано: 07.09.1984

Авторы: Зернов, Чижов, Чижова

МПК: H01R 13/26

Метки: соединения, узел, электрического

...электрического соединения и отсутствие удобства эксплуатации, так как соединение проводников практически ,осуществляется "вслепую", кроме того отсутствует возможность визуаль 45 ного контроля о глубине, следовательно, надежности и качествасоединения. Целью изобретения является повышение надежности электрического контакта и обеспечение удобства соединения в процессе эксплуатации.Поставленная цель достигаетсятем, что узел электрического соединения, содержащий полый цилиндрический корпус с отверстиями в стенкедля ввода проводников, расположен -ных между витками пружинного контактного элемента, установленного внутри корпуса, пружинный контактныйэлемент свободно размещен внутрикорпуса, а отверстия для ввода проводников выполнены в виде...

Номер патента: 1112450

Опубликовано: 07.09.1984

Автор: Медведев

МПК: H01R 13/62

Метки: разъем, электрический

...и контактом 22,Недостаток известного разъемасостоит в том, что компенсаторне обеспечивает надежного возвращения подвижного корпуса в исход 45ное положение после расстыковкичастей разъема. Кроме того, разъемобеспечивает компенсацию тольколинейных смещений частей разъема. 50 Цель изобретения - улучшение эксплуатационных характеристик разьема.Указанная цель достигается тем, что в электрическом разъеме, состоящем из двух предназначенных соответственно для установки на отрывном и стационарном объектах частей, последняя из которых содержит соединенные кольцевым компенсатором линейных смещений неподвижный полый корпус и подвижный корпус с изолятором и контактом, на внутренней поверх ности неподвижного корпуса выполнена кольцевая канавка,...

Номер патента: 1112451

Опубликовано: 07.09.1984

Авторы: Куценогий, Лаар

МПК: H01R 13/62

Метки: разъем, штепсельный

...и, как следствие, потеря контактав электрических цепях.Целью изобретения является повышение надежности работы устройствапри вибрационных нагрузках.Поставленная цель достигается тем,что в штепсельном разъеме, состоящемиз двух расположенных в корпусахчастей - розетки и вилки, снабженных35замковым резьбовым механизмом, расположенным внутри корпуса и выполненным в виде стержня с резьбовойповерхностью на части длины, взаимодействующей с резьбовой втулкойф 40стержень выполнен из двух частей, соединенных между собой псдвижным в осевом направлении шлицевым соединением,одна часть стержня выполнена в видеподпружиненной к корпусу глухой вил 45ки, торцовая поверхность которой выполнена с насечкой, взаимодействующейс насечкой, выполненной на...
