H01R — Токопроводящие соединения; конструктивное соединение нескольких взаимно изолированных электрических соединительных элементов; соединительные устройства; токосъемники

Номер патента: 5399

Опубликовано: 31.05.1928

Автор: Тибилов

МПК: A01G 15/00, H01R 4/66, H02G 13/00 ...

Метки: атмосферного, градобития, землю, отведения, предотвращения, установках, электричества

...столб 1 устанавливается на на проволочныходна олба 1 выдалбли- Для 3, доходящий до щихжелоб 2 - 3 вво-стал ий провод, напри-и ве етром, примерно,стин части столба про- из стриями,а в ниж-, в об горе или холме оттяжках. Вдоль ст вается желоб 2 - оси 4 цилиндра. В дится электрическ мер, медный, диам в 5 мм. В верхней вод оканчивается о неи разделяется на две одинаковые части, Концы раздвоенного провода прикрепляются к железным пластинам 5 прямоугольной формы (примерные размеры пластины: длина - 50 см, ширина - 32 см и толщина - 7 мм). Желоб заливается смолой, и весь столб окрашивается. Вместе с железными пластинами столб опускается в яму, вырытую до глубины, примерно, 1/а м. На дне ямы делаются полости (расположенные против другои) для...

Номер патента: 3566

Опубликовано: 30.06.1928

Автор: Алексеев

МПК: H01R 39/04

Метки: двигателя, коллектор, трамвайного

...быть такой величины, при которой сем шайбы возможен был бы без удаления маслоотбойного кольца. Для этого центрирующая заточка нажимной шайбы коллектора располагается снаружи крепительных отверстий для шпилек. В результате, возможно отверстия для шпилек выполнить не в сплошном кольце, которое бы закрывало собою доступ для воздуха, а в от 30 июня 1928 года. Действие патен лет от 30 июня 1928 года. дельных приливах для каждой шпильки. Приливы эти расположены против ребер большой втулки и, следовательно, все пространство между приливами для шпилек образует полость для прохода воздуха.На фиг. 1 чертежа изображен продольный разрез предлагаемого коллектора и на фиг, 2 - вид его спереди.Нажимная шайба 34 предлагаемого коллектора для трамвайного...

Номер патента: 4524

Опубликовано: 31.08.1928

Автор: Вишневский

МПК: H01R 4/30

Метки: контактное, приемника, присоединения, сети

...прикрепления в углублениях 15 концов проводов, идущих в сеть по назначению. Два провода, подводящих ток высокого напряжения к контактному приспособлению, вкладываются в отверстия 14 приспособгения и оголенными концами выводятся в двойные отверстия 7 и 8, где и закрепляются при помощи узлов или петель, расположенных на наружной стороне коробки у винта 1, где они соприкасаются с загнутыми концами пластинок 4.С целью использования предла гаемого приспособления в качестве выключателя, гайка 2 наглухо скреплена с головкой 3 и снабжена в своей части, примыкающей к коробке, металлическим кольцом б, служащим для соединения находящихся под напряжением проводов при навинчивании гайки (фиг. 6),Предмет патента. фиг.иг. Ьфи фиг. Б иг. о-литогра 4 ия...

Номер патента: 6684

Опубликовано: 31.10.1928

Автор: Грибов

МПК: H01R 33/97

Метки: вывинчивания, ламп, патронов, предохранения, электрических

...втулкой и рубашкой патрона 10 вставляется особая шпонка 7, которая заклинивается между рубашкой патрона 10 и верхней втулкой 9.По закрепленип втулок вся система - патрон и лампа - представляет единое;целое, С одной стороны, резиновое кольцо, плотно охватывающее цоколь .лампы, препятствует освобождению лампы при вращении ее в левую сторону как вследствие трения поверхностей, так и потому, что кольцо тесно соединено с навернутой на него нижней втулкой, имеющей левую нарезку. С другой же стороны, нижняя втулка прочно соединена с надвинутой и закрепленной на патроне верхней втулкой, Для освобождения лампы должна быть вынута шпонка 7 и верхняя втулка повернута на 90 и разединена с нижней втулкой, Лишь после этого нарушается связь с...

Номер патента: 6804

Опубликовано: 31.10.1928

Автор: Молдавский

МПК: H01R 43/14, H02K 15/00

Метки: искрений, коллекторе, машин, регистрирования, электрических

...11 карандаш 12. Удлиненная стенка коробки приспособления прикрепдяется к статору винтом 14, проходящим через отверстие 13. Приспособление прикрепляется, например, к статору мотора так, чтобы верхний конец якоря был направлен своей пишущей частью к приклеенной к боковой стороне коллектора бумажной ленте,Бодному из щеткодержателей прижимается гребень 15, который прикрепляется так, чтобы его медные острия были направлены к коллектору. Между коллектором и остриями оставляется воздушный промежуток. Гребень 15 изолирован от щеткодержатедя. Гребень соединен с зажимом 7 проводом 16. Провод 17 и присоединен одним своим концом к зажиму 9, а другим - к щеткодержателю, расположенному на противоположной стороне щеткодержатедя, к которому прижат...

Номер патента: 6998

Опубликовано: 30.11.1928

Автор: Орловский

МПК: H01R 33/97

Метки: вывинчивания, ламп, накаливания, предохранения, электрических

...5 и 6 во внутренней и внешней обоймах патрона, В канал вкладывается стержень 3, снабженный спиральной пружиной 4, вложенной в гильзу 2. Под отжимающим действием пружины 4 стержень 3 . выдвигается одйим из концов в прорезанное во внутренней обойме патрона отверстие 5 и закрепляет, таким образом, лампу в патроне. Обратного вывинчивания лампочки без приспособлений не может произойти, если на патрон навинчена наружная обойма 7.Для вывинчивания лампочки применяется ключ 8, который вставляегся своим острием в головку стержня 3 через отверстие 6 в наружной обойме 7 патрона. Для этого необходимо, чтобыотверстия обойм совпадали. 1, Приспособление для предохранения электрических ламп накаливания от вывинчивания, отличающееся применением...

Номер патента: 7458

Опубликовано: 31.01.1929

Автор: Куликович

МПК: H01R 33/945

Метки: патрон, электрический

...накаливания состоит из обыкновенного патрона 1 с изолятором 2 и изоляторным кольцом 3,Нижняя гильза Ь патрона выполняется с раструбом 6, при чем в последний ввинчивается полое цилиндри-ческое тело 4 из изолирующего материала, снабженное цоколем 7 для патрона миньон. Этот цоколь охватываетсяметаллической гильзой 8, и несет центральный контакт 11, который изолированной проволокой 9, соединен с внутренней гильзой патрона. Внутренний жеконтакт патрона, изолированной проволокой 10, соединен с гильзой цоколя 8.Предмет патента,Электрический патрон, характеризующийся тем, что в цилиндрический раструб 6, являющийся продолжением нижней гильзы 5 обычного патрона, ввинчено одним концом полое цилиндрическое тело 4 из изолирующего...

Номер патента: 9192

Опубликовано: 31.05.1929

Автор: Фетисов

МПК: H01R 39/26, H02K 13/10

Метки: коллекторных, машин, щетка, электрических

...и сбегающим краем щетки, являющаяся результатом появления в коротко-замкнутых витках реактивной электродвижущей силы, а в коллекторных машинах переменного тока, кроме того, и трансформаторной электродвижущей силы, нарушающих прямолинейную коммутацию, является обстоятельством, способствующим искрению щеток. Одним из вспомогательных средств для безыскрового размыкания щетками дополнительного тока короткого замыкания, является применение особого типа щелчок с большим относительно сопротивлением в поперечном направлении. Ограничивая дополнительный ток короткого замыкания, эти щетки совершенно не влияют на уменьшение основного тока в размыкаемых витках, а следовательно, и на обусловленную им долю плотности тока под сбегающим краем щетки....

Номер патента: 9299

Опубликовано: 31.05.1929

Автор: Прибыш

МПК: H01K 9/04, H01R 33/96

Метки: лампы, накаливания, несколькими, нитями, патрон, электрической

...элек ниВ предлагаемом патроне для электрической лампы с несколькими нитями накаливания, применено переключающее нити устройство, состоящее из валика с контактными пластинками, служащими для включения нитей накаливания, как порознь, так и группами.На чертеже фиг, 1 изображает общий вид лампы, для которой предназначается предлагаемый патрон; фиг. 2, 3 - осевые разрезы патрона; фиг. 4 - его поперечный разрез; фиг. 5 - развертка валика патрона; фиг, б - его продольный разрез.Внутри чашки б патрона расположен валик(фиг, б), во внешний изолирующий цилиндр Мкоторого в прорезах п заделаны дугообразные контактные пластинки Си С, (фиг, 5), из коих первые служат для включения нитей лампы порознь, а вторые группами. Внутрь цилиндра М вставлена...

Номер патента: 9300

Опубликовано: 31.05.1929

Автор: Прибыш

МПК: H01R 33/74

Метки: лампы, накаливания, несколькими, нитями, патрон, электрической

...а концы - к ряду заделанных в нижнюю изолированную часть цоколя лампы и расположенных по . прямой линии, контактов,На чертеже фиг, 1 изображает общий вид лампы; фиг. 2, 3 - осевые разрезы предлагаемого патрона в двух взаимно - перпендикулярных вертикальных плоскостях; фиг, 4 - его поперечный разрез,В основании а патрона заделана ,изолирующая пластинка и, несущая ряд контактов К, которые соединяются с таким же, как и число контактов К, чисЛом зажимов г, предназначенных для приключения проводников, отходящих к распо. ложенному вне патрона стенному переключателр, Другой полюс цепи г 1 одводится к зажиму ж 1 и стины ж, соединенной с общей т кой нитей накаливания лампы. Патрон для электрической лампы с несколькими нитями накаливания, общая...

Номер патента: 9441

Опубликовано: 31.05.1929

Автор: Александров

МПК: H01R 39/40

Метки: машин, щеткодержатель, электрических

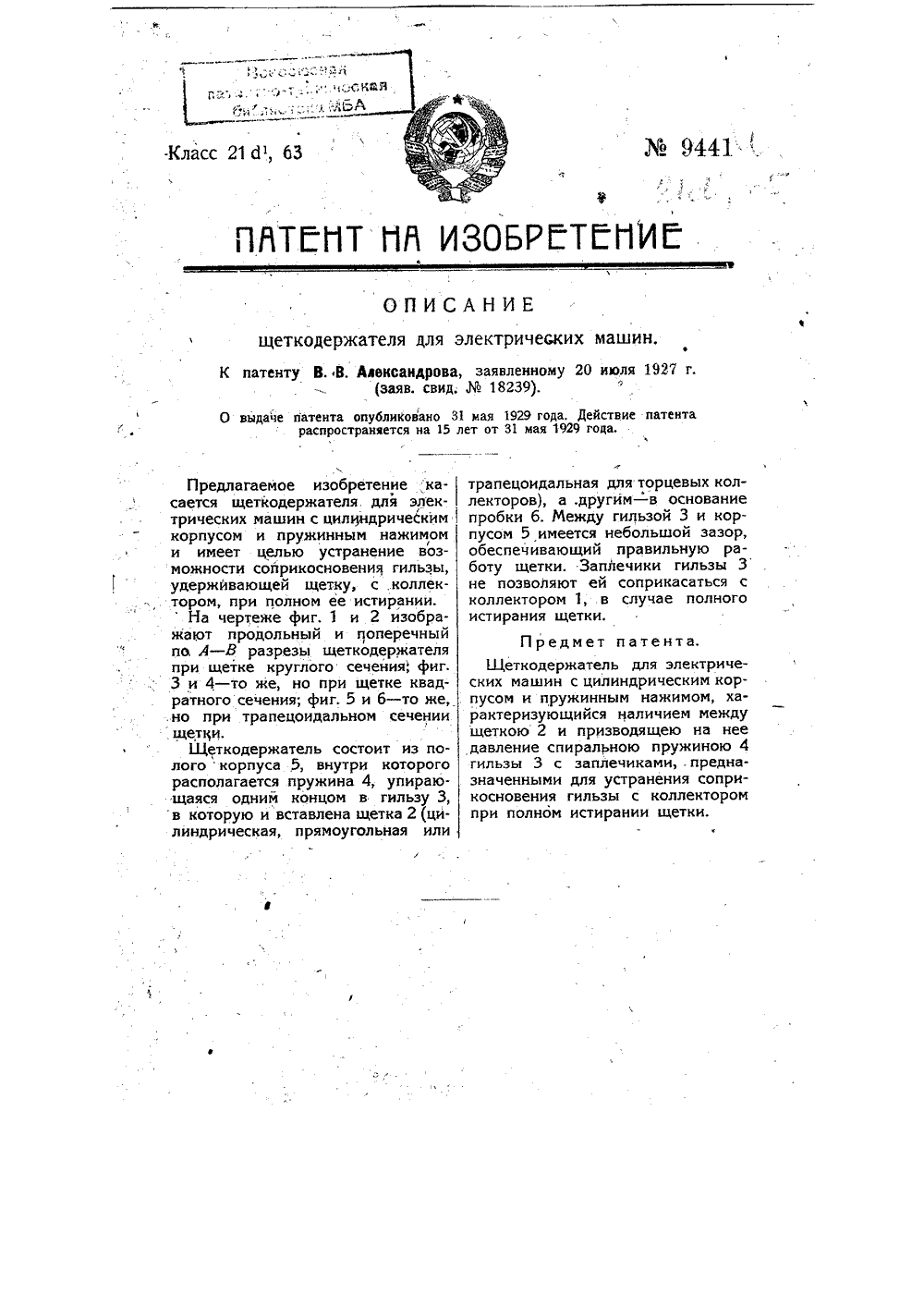

...и имеет целью устранение возможности соприкосновения гильзы, удерживающей щетку, с . коллектором, при полном ее истирании,На чертеже фиг. 3 и 2 изображают продольный и поперечный пь А - В разрезы щеткодержателя при щетке круглого сечения, фиг, 3 и 4 - то же, но при щетке квадратного сечения; фиг. 5 и 6 - то же, ,но при трапецоидальном сечении щетк,и.Щткодержатель состоит из пологокорпуса 5, внутри которого располагается пружина 4, упирающаяся одним концом в гильзу 3, в которую ивставлена щетка 2 (цилиндрическая, прямоугольная илитрапецоидальная для торцевых коллекторов), а .другим - в основаниепробки б. Между гильзой 3 и корпусом 5 имеется небольшой зазор,обеспечивающий правильную работу щетки. Заплечики гильзыне позволяют ей...

Номер патента: 9562

Опубликовано: 31.05.1929

Авторы: Левин, Левинсон

МПК: H01R 4/24

Метки: зажим, проводов, сращивания, электрических

...быстрого и надежного сращивания электрических проводов без предварительной зачистки изоляции, состоит из тонкой металлической обоймы 4 с наклепанными на внутренней поверхности ее металлическими же стержнями 3, Поверх обоймы 4 надета разрезная обжимная муфта б, изолированная от обоймы 4 прокладкой 5, имеющей зазор, уничтожающийся при стягивании. Муфта,б снабжена на наружной поверхности винтовой нарезкой, служащей для навинчивания барашков 1 с целью стягивания ее.Провода без зачистки изоляции пропускаются внутрь обоймы 4, при чем для облегчения протаскивания служит направляющий барабан 7. Барашки навинчиваются с обеих сторон, вследствие чего муф 6 Предмет патент Зажим для сращивания электрических проводов без предварительного удаления...

Номер патента: 9762

Опубликовано: 31.05.1929

Авторы: Левин, Левинсон

МПК: H01R 4/24

Метки: зажим, проводов, сращивания, электрических

...9, вложенной в гильзу, разрезаиную вдоль на две посвнутренней поверхности обоймы 9 имеются зубья 10, отделенные от гильзы изолирующей прокладкой. Одна из половин 8 гильзы снабжена приливами 7, а другая 11 прилитвами 12, с которыми шарнирно соединен баърашковый винт 14. Соединяемые провода виладьдваются в обойму, удерживаемую в гильзе язычками, прикрепленными и последней и иеолированньтми от снес; зубья 10 при затнгиианш барашково Е. Т.го винта 14 прональнзадот изоляцию и электрически соединят оба провода. Предмет патента.Заняли: для сращивания электрических ироазодов безудаления изоляции, характеризующийся тем, что он состоит из металлической щилигндрообразной обоймы, разрезанной вдоль на две,скрепленные шарниром, половины 8 м...

Номер патента: 10062

Опубликовано: 29.06.1929

Автор: Шульц

МПК: H01R 39/04, H01R 39/28, H02K 13/10 ...

Метки: коллектор, машин, электрических

...могут быть изготовлены ребристыми.,На чертеже фиг. 1,5 а,5 Ъ, б изображают различные формы выполнения роликовых щеток; фиг. 2 - примерные формы коллекторных пластин; фиг. 3 в относительное расположение в определенный момент, коллектора и щетки; фиг. 4 - вид сверху на резвертку коллектора.Коллектор для электрических машин составляется из коллекторных пластин, имеющих п . различных форм1, 2, 3,.",п, снаб женных контактными выступами у 1, 45-. д взаимно сдвинутыми по длине на - общей длийы контакти ной, части пластины. Последние. собраны в таком порядке, что за пластиною1 по окружности коллектора следует пластина2, затем пластина3 п и далее снова пластина1,2,п и т, д так что коллектор состоящий из й пластин будет иметь -пластин каждой...

Номер патента: 10544

Опубликовано: 31.07.1929

Авторы: Владос, Кантер

МПК: H01R 39/28, H02K 31/02

Метки: постоянного, униполярная

...электро-движущей силы цилиндрический якорь типа Иоеддега 1 е и магнитная система с катушками возбуждения устроены вращающимися в противоположные стороны с одинаковыми или разными скоростями, а в качестве щеток применены роликовые контакты.На чертеже фиг, 1 изображает продольный разрез униполярной машины; фиг, 2 в роликов контакты в разрезе из упругого твердого металла; фиг, 2 в в сбоку; фиг, 3 - боковой вид роликовых контактов из мягкого металла.Униполярная машина (фиг. 1) состоит из насаженного на вал цилйндрического барабана Р, являющегося якорем машины, на цилиндрической поверхности которого располагаются проводники а, концы которых соединены с кольцами Б, расположенными на барабане Р и вместе с ним вращающимися, Полая...

Номер патента: 10929

Опубликовано: 30.09.1929

Автор: Ривош

МПК: H01R 33/97

Метки: вывинчивания, ламп, накаливания, патрон, предохранения, электрических

...для предохранения электрических ламп от вывинчивания, путем применения пружинящих пластинок, входящих в продольные пазы особого конического цоколя лампы.На чертеже фиг. 1 изображает осевой разрез предлагаемого патрона; фиг. 2 - вид его сверху; фиг, 3 - форму цоколя лампы, фиг. 4 - клещи, служащие для вынимания цоколя лампы из патрона.Патрон состоит из гильз 2 и 4, изолированных друг от друга кольцом 3 и несущим токоподводящие контакты 8, 9 основанием 1, К внутренней гильзе 2 приделаны упирающиеся в кольцо 3 пружинящие пластинки 10,Лампа для употребления с этим патроном должна быть снабжена особым коническим цоколем 11 (фиг, 3) с продольными пазами, соответствующими пластинкам 10 и кольцевым выступом на конце.При вталкивании цоколя...

Номер патента: 11415

Опубликовано: 30.09.1929

Автор: Сидоров

МПК: H01R 33/22, H01R 33/46

Метки: ламп, накаливания, патрон, электрических

...наклонен к оси патрона, а контакт 3 расположен параллельно его оси и снабжен пружинящей надставкой И, При ввинчивании в предлагаемый патрон обычной электрической лампы с цоколем Эдисона, центральный контакт цоколя упрется в пружинящий контакт Е, при чем гильза Д служит препятствием для дальнейшего ввинчивания лампы. Кроме того, цоколь лампы при ввинчивании в патрон оказывает давление на пружинящую надставку И, отжимая вниз контакт 3,вследствие чего создается, с одной стороны плотный контакт между гильзой Г патрона и винтовой частью цоколя, а с другой - исключается возможность короткого замыкания от соединения центрального контакта цоколя лампы Эдисона с контактом З.Электрическая лампа с цоколем Свана вставляется в вырезы К гильзы Д, при...

Номер патента: 11906

Опубликовано: 30.09.1929

Автор: Вишневский

МПК: H01R 24/00

Метки: коробка, штепсельная, электрическая

...9 коробки и присоединяются к контактным пластинкам 17, в кнопки которых входят штифты съемных зажимов (фиг. 4), состоящих каждый из двух фарфоровых пластин 22 с загнутыми концами 29, снабженных полукруглыми бороздками 23, служащими для вставления в них спиральной пружины 31 (фиг,5), загнутые концы которой заводятся в углубления 24 пластин 22. Пружина 31 стремится сблизить между собой концы пластин 22, снабженные контактными штифтами 25, укрепленными гайками 28, одновременно служащими для закрепления проводов, идущих от лампы накаливания.Для включения ламп в сеть кон. цы 29 пластин 22 сжимаются и штиффиг 3 фиг. фиГ фиг Тик. Коминтерн Цеытряадата Народов СССР. Леняыград. Красная, 1. ты 25 заводятся в кнопки, вставленные в отверстия 18...

Номер патента: 12001

Опубликовано: 30.09.1929

Автор: Абрамов

МПК: H01R 13/11, H01R 24/10

Метки: лампы, розетка, штепсельная, электронной

...контактных зажимов, каждый из которых состоит из двух пружинящих пластин, снабженных на обоих концах полукольцевыми захватами,На чертеже фиг, 1 изображает вид предлагаемой розетки сверху; фиг, 2 - разрез по линии АВ фиг. 1; фиг.З - вид одной из пружинящих пластин контактного зажима розетки.Розетка состоит из изолирующего кольца К, с отверстиями С и Я, служащими для прикрепления его к радиоприемнику или т, и снабженного контактными зажимами Е, состоящими каждый из двух пружинящих пластин П (фиг, 3), имеющих на обоих концах полукольцевые захваты, служащие с одной стороны для вставления ножки электронной лампы, а с другой охватывающие контактный винт Л, закрепляющий при помощи шайбы Ш и гайки Г зажим Е в кольце К,Штепсельная розетка для...

Номер патента: 12089

Опубликовано: 31.12.1929

Автор: Шикульский

МПК: H01R 33/22

Метки: ламп, патрон, электрических

...в диске 4, и через контакт 8 и кольцо 7 проходит в винты 13 и 13, соедийенные с, нитью Накала лампы и скрепляющие расположенный под контактом 8 и кольцом 7 изолирующий диск 5, с внутренней .обоймой 12 патрона с загнутыми, с одной стороныкраями и с прорезом 14 в нижнейчасти.На внешнюю резьбу 16 кожуха 1навинчивается втулка 15, отделенная от кожуха 1 изолирующейчастью 17.Кожух 1 и втулка 15 снабжены находящимися на одной высо.те с прорезью 14 обоймы 12 отверстиями 19, а втулка 2 таким жеотверстием, но несколько смещенным в вертикальном направлениипо отношению к последним.Для ввинчивания в патрон лампы,втулку 2 необходимо оттянуть книзу и, совместив отвертстие на нейс отверстиями 19, пропустить через них какой-либо штифт, который не даст...

Номер патента: 12133

Опубликовано: 31.12.1929

Автор: Геркнер

МПК: B61G 5/10, H01R 13/02

Метки: проводов, сильного, соединительное, штепсельное

...перекос гильзы Ь. Продолжение в имеет с боков направляющие прорезы для цапф х штепсеЛя, так что при вставлении последнего в кожух продолжение э находит прорезами на цапфы х и приводит штепсель в определенное положение. Цапфы х штепселя могут сцепляться с рычагами у сдвигающего штепсель механизма, который производит принудительное осевое смещение штепселя в кожухе лишь в то время, когда, при повороте последнего относительно цапф Ь, крючкообразные концы рычагов у захватывают цапфы х, Другие концы рычагов у шарнирно соединены с неподвижными осями; поворот же кожуха а, а, относительно цапф Ь ограничивается упорами л, имеющимися на его верхней части. Таким образом, наличие сдвигающего штепсель механизма облегчает сцепление и расцепление...

Номер патента: 12683

Опубликовано: 31.01.1930

Авторы: Максимов, Якимов

МПК: H01R 39/39, H01R 39/46, H02K 13/10 ...

Метки: коммутатора, крану, подъемному, щеткодержатель, электрическому

...целью предотвращение зания щеток с контактных колец управляющего работой крана коммутатора, при наклоне вращающейся части крана.На чертеже фиг, 1. изображает вид щеткодержателя сбоку, фиг, 2 - вид его сверху,Предлагаемый щеткодержатель состоит из поддерживающих щетки коромысел в, связанных между собой пружиной д, Каждое из коромысел прикрепляется к токопроводящей колодке о при посредстве шарниров г и состоит из двух частей, соединенных между собой шарнирами г Щетки, имеющие возможность поворачиваться на шарнирах г.снабжены бортами, охватывающими токопроводящиекольца.Предмет патента. Щеткодержатель для коммутатора к подьемному электрическому крану, характеризующийся тем, что с целью предотвращения сползания щеток с контактных колец...

Номер патента: 12702

Опубликовано: 31.01.1930

Автор: Воротников

МПК: B61G 5/10, H01R 13/02

Метки: головка, двух, междувагонного, одинаковых, соединения, состоящего, частей, штепсельного

...которой служат корпусы головок, электрически соединенные с корпусами вагонов. Известны уже головки симметричных междувагонных штепсельных соединений для электрических проводов, снабженные каждая расположенным вдоль оси головки контактным штифтом, передняя часть которого с поперечным сечением в виде сегмента, обращенного хордой к оси головки, снабжена на своей плоской поверхности укрепленным на ней; расположенным вдоль оси головки, пружинным элементом,Предлагаемое изобретение касается такой головки и состоит в том, что в качестве пружинного элемента применена укрепленная на контактном штифте пластинка, для отжимания которой служит пружина, помещенная между этой пластинкой и плоской поверхностью переднего конца контактного штифта,На...

Номер патента: 13422

Опубликовано: 31.03.1930

Автор: Сидоров

МПК: B61G 5/10, H01R 13/24

Метки: вагонного, головка, между, проводов, симметричного, соединения, штепсельного, электрических

...щечками Б и конической частью А наружного контакта Г, последний снабжен буртиком Ф, соприкасающимся при замыкании контактов с торцевой поверхностью щечек Б; Возможность соприкосновения между частью А и щечками Б в разомкнутом состоянии контактов, устраняется тем, что часть А снабжается особым изолирующим наконечником ХВ случае необходимости пропускания через головку, токов большей силы поверхность соприкосновения между щечками Б. и частью А может быть увеличена путем придания как части А, так и отверстию С, образуемому щечками Б - клинообразной формы (фиг. 5, 6). 1. Головка симметричного междувагонного штепсельного соединения для электрических проводов, в коей назначенная дляии. Гидрогр. Упр. Уиравл. В.-М. Сил РККА. Ленинград, вдание Гл,...

Номер патента: 13607

Опубликовано: 31.03.1930

Автор: Левин

МПК: H01R 24/00, H01R 4/28

Метки: проводов, соединения, электрических

...выступы 2 и 3. Выступ 2 расположен на конце зажима, а выступы 3 по обеим сторонам плоской части, примерно в начале ее, Другой зажим имеет соответствующий плоской части 1 первого зажима прорез 1, углубления 2, 3, соответствующие выступам 2, 3, Оба зажима снабжены отверстиями б для проводов и отверстием 4 для шплинта, при помощи которого оба зажима соединяются в замкнутом положении. Первый зажим плоской частью 1 вставляется в соответствующий прорез 1. Прп дальнейшем поворачивании зажимов (фиг. 1) выступ 2 первого зажима входитвсоответствующий прорез 2 второго зажима, а выступ 3 - в прорез 3. Но окончании поворота зажимов (до отказа) в сквозные отверстия 4 вставляется шплинт. препятстующий зажимам открыться (шплинт нагруз от проводов на...

Номер патента: 13713

Опубликовано: 31.03.1930

Автор: Исупов

МПК: H01R 39/30

Метки: аппаратов, вращающихся, контактное, машин, электрических

...контакта.На чертеже фиг, 1 изображает схематически вид контактного устройства спереди; фиг, 2 - вид его сбоку.Предлагаемое контактное устройство состоит из насаженного на вал в якоря кольца г, механически связанного с диском а, расположенным в неподвижном кольцевом кожухе и, содержащем некоторое количество ртути ж,С целью избежания попадания ртути на вал е. вращающийся диск а снабжендвумя направляющими б с коническими поверхностями, основанием которых является диск а. Неподвижный кольцевой кожух и снабжен в своей внутренней части двумя, жолобками в, расположенными под направляющими о. С обеих сторон диска а устанавлены прижимающиеся к нему скребки к, л,винты, скрепляющие обе половины ков - зажим.При вращенииртутью...

Номер патента: 14687

Опубликовано: 31.03.1930

Автор: Вишневский

МПК: H01R 33/945

Метки: лампы, накаливания, патрон, электрической

...двух вариантов предлагаемого Патрон может быть снабжен выключапатрона; фиг. 3 и 4 - вид кнопок для при- телем, для чего изолирующее тело паключения токоподводящих проводов; трона снабжается навинтованным отверфиг. 5 - осевой разрез патрона с выклю- стием 10 (фиг. 5), в которое ввинчивается чателем; фиг, 6 - разрез изолирующейвинт 17 (фиг, 7), несущий на торцевой втулки покледнего; фиг. 7 - разрез винтаповерхности контактный мостик 16, предс контактным мостиком; фиг. 8 - разрез ско-назначенный для замыкания контактов, бы, предохраняющей винт от выпадения.укрепляемых в отверстиях 11 фарфороПатрон состоит из изолир) ющего тела 10вой втулки 6 (фиг, 6), вставляемой в цен(фиг, 1 и 2), в полость которого ввинчена, тральное отверстие 31...

Номер патента: 14703

Опубликовано: 31.03.1930

Автор: Витрин

МПК: H01R 4/38

Метки: аппаратуры, вольт, присоединительный, электрической

...он имеет на своем свободном конце углубление, уменьшающее сечение болта в этом месте так, что плотность тока близка к плотности тока в остальном болте.Передаваемый от шины 6 электричеческий ток разветвляется, переходя в гайки 5 и 7, при чем через гайку 7 и конец 9 болта пойдет меньшая часть тока, чем через гайку 5. Конец болта 9 имеет по оси углубление 8, таких размеров, чтобы общее поперечное сечение в этом месте болта и гайки имело постоянную, в направлении преимущественного направлелектрическои аппаратуры,ния линии тока, величину, равную сечению болта в остальной его части.В предлагаемой форме исполнения присоединительного болта предусмотрена мелкая метрическая резьба. Часть 4 болта переходит в шейку 10 и восьмигранник 3, , имеющий...

Номер патента: 14814

Опубликовано: 31.03.1930

Авторы: Рождественский, Сидоренко

МПК: H01R 39/18

Метки: большой, колец, контактных, силы, снятия

...силы с контактных колец и заключается в конструктивной его разработке.На чертеже фиг. 1 изображаех вид предлагаемого устройства сбоку; фиг. 2 - вид его сверху.Устройство для снятия тока с контактных колец состоит из плотно наложенных одна на другую металлических, изогнутых по окружности, лент с прикрепленными с внутренней стороны брусками и из металлических лент, имеющих отогнутые концы и прикрепленных к первым лентам с наружной их стороны. Указанные бруски предназначены скользить по контактному кольцу,стройства для снятия силы с контактны ействие патента распростраО года,отогнутые концы лент служавода тока.Предмет патента. Устройство для снятия тока большой силы с контактных колец, характеризующееся тем, что оно состоит из плотно...

Номер патента: 14919

Опубликовано: 30.04.1930

Автор: Кричко

МПК: B61G 5/10, H01R 13/24

Метки: головка, междувагонного, проводов, соединения, электрических

...цилиндр 11; запрессованный в изоляцию соеди пения. Й таком положении и лобовой контакт 6 и контактный элемент 7 не " находятся под напряжением, так как основание пружины, втулка 12 изодирует йх от источника тока. При нажатиина лобовой контакт вся вышеописанная контактная система двигается вниз и контактный эдемент 7 плотно входит в неподвижный, контактный стакан 13, соединенный через . токопроводную подоску 14, с кабельным наконечником 1 б и, тем самым. происходит включениетока в линию освещения вагона.Для усиления изоляции ввода горло соl единения заливается . изолирующей) массой и снабжается внешней кожаной муфтой 16,На горле соединения, помощью двух . винтов, укреплен двойной хомут 17, штампованный из целого куска железа....
