Гусев

Номер патента: 1390340

Опубликовано: 23.04.1988

Авторы: Грамолин, Гусев, Марчик, Пасуманский, Разуваев, Тимофеев, Трегубов

МПК: E21B 19/00

Метки: буровая

...аккумулятор выполнен в виде резервуара 18 с вентилями19 и 20 для подвода и слива жидкости.Отводной патрубок 16 имеет индикаторсилы (манометр) 21, а упругая оболоч 45ка сообщена с атмосферой посредствомвентиля 22. Емкость резервуара 18(7 = 1 м) выбрана с расчетом возможности восьмикратного снижения жесткости канатной талевой системы, 50Буровая установка работает следующим образом.В нормальных условиях бурения рама 9 узла 7 крепления с помощью кулачков 11 фиксатора 12 неподвижно закреплена на основании 1. При возникновении резонансных колебаний бурильной колонны 3, которые проявляются резким возрастанием вибраций вышки 2 и основания 1, резервуар 18 через вентиль 19 заполняется водой и вентиль 20 закрывается. Затем с...

Номер патента: 1390326

Опубликовано: 23.04.1988

Автор: Гусев

МПК: E04B 1/38, E04B 1/60

Метки: колоннами, навесной, панели, соединение, стеновой, стыковое

...14 с обращенным вниз бтгибом 15, имеющим заходной скос 16 и выемку 17 на контактной поверхности. При навеске панели 1 на колонну 3отгиб 15 крюка 14 взаимодействует супором колонны 3, выполненным в видевыступающего за боковую грань колонны 3 ребра 18, имеющего фиксатор ввиде подпружиненной пластины 19,прикрепленной под острым углом кбоковой грани ребра. При навеске панели фиксатор работает, как защелка.Пластина 19 отогнутым концом входитв выемку 17 отгиба 15, препятствуясмещению панели в вертикальном направлении, Ребро 18, а также крюк 14на контактных поверхностях имеют скосы 20 и 21, способствующие притяжкепанели 1 к колонне 3. Кроме того,верхняя грань ребра 18 имеет ограничительный выступ 22. По периметрупрорези 9, замоноличенного в...

Номер патента: 1390265

Опубликовано: 23.04.1988

Авторы: Аникин, Гусев, Ковалевский, Кулида, Кутьин, Осипов, Смирнов, Черепанов

МПК: D01H 13/32

Метки: движущейся, машине, натяжения, нити, прибор, текстильной

...противоположные стороны (Фиг.1-7), Опорная часть 9 среднего нитенаправителя 3 размещена на корпусе со смещением от-, носительно опорных частей 10 и 11 крайних нитенаправителей 2 и 4 в на" правлении, перпендикулярном соединяющей их прямой, Свободные концы ните" направителей наклонены к стержням под углом с, равным 135-145(фиг.7).Возможно выполнение стержневых нитенаправителей в поперечном сечении в форме сегмента (фиг,8-13).Опорная часть среднего нитенапра" 55 вителя 3 также размещена на корпусе со смещением относительно опорных частей крайних нитенаправителей в направлении, перпендикулярном соединяющей их прямой,Прибор работает следующим образом,Перед процессом измерения с помощью фиксаторов 8 устанавливают нитенаправители 2 и 3 в...

Номер патента: 1389980

Опубликовано: 23.04.1988

Авторы: Гусев, Максимов

МПК: B23Q 7/00

Метки: подачи

...с блоком 7 каретки, установленной с возможностью горизонтального возвратно-поступательного перемещения по основанию 1.В другом случае (фиг. 2) питатель 3 выполнен в виде гидроцилиндра, на штоке 9 которого закреплен блокс гибким элементом 8 и магнитным захватом 4. Гидро- цилиндр размещен в плоскости, параллельной наклонной боковой стенке 5 бункера 2, Отводящий лоток 6 имеет Ч-образную форму и на боковых стенках его размещены упоры 10 в шахматном порядке, Магнитный захват 4 выполнен с возможностью изменения силы притяжения деталей либо при помощи переключателя 11 в схеме управления электромагнитом (фиг. 3), либо изменением его формы путем перемещения постоянных магнитов 12 относительно рабочей плоскости 13 захвата деталей.Устройство...

Номер патента: 1389924

Опубликовано: 23.04.1988

Авторы: Гончарова, Гусев, Русанов

МПК: B21J 13/00

Метки: обечаек, пресс, раскатки

...колонн 10, закрепленных на балке 9 и установленных в направляющих траверсы 1 с возможностью возвратно-поступательного движения в них. 30Съемная траверса 5 имеет уступы 11 в местах контакта с балками 9 прижимных узлов, ограничивающих перемещение съемной траверсы в продольном направлении, На балке 9 имеются выступы 12, образующие паз для размещения в них съемной траверсы 5, ограничивающие ее перемещение в поперечном направлении.На неподвижной траверсе 1 и съемной траверсе 5 укреплены соответственно нижний боек 13 и верхний боек 14. На верхних поперечинах 2 установлены призмы 15 40 для размещения в них оправки 16 с заготовкой 17.Пресс работает следующим образом.Нагретую до ковочной температуры обечайку 17 с помощью оправки 16, патрона 18...

Номер патента: 1389706

Опубликовано: 23.04.1988

Авторы: Гусев, Имамов, Муцынов, Плащевский, Хорунженко

МПК: A01C 7/20

Метки: дисковый, орган, рабочий

...машиностроению, в частности к дисковым рабочим органам.Цель изобретения - повышение эффективности работы дискового рабочего органа и умеьшение тягового сопротивления.На фиг, 1 изображен дисковый рабочий орган, вид сбоку; на фиг. 2 - сечение А - А на фиг. 1.Дисковый рабочий орган содержит гофрированный диск 1 с шириной кромки Б, равной О, который установлен на несущей раме (не показана) посредством поводка 2. На гофрированном диске 1 прикреплены реборды 3 и 4 суммарной ширины С.Дисковый рабочий орган работает следующим образом.При движении гофрированный диск 1 входит в зацепление с почвой. При этом кромка Б дискапрорезает борозду шириной Р. Выполнение поперечного сечения гофр диска 1 в виде треугольника 20 уменьшает площадь поверхности...

Номер патента: 1388928

Опубликовано: 15.04.1988

Авторы: Вайнштейн, Гусев, Лапин, Утенков, Фридман

МПК: G08C 19/28

Метки: информации, сбора

...будет находиться в нулевом состоянии (выключено) и по линии на первой временнон позиции в сторону диспетчерского пункта будет передана посылка, соответствующая логическому нулю. Этот сигнал, поступая через элемент ИЛИ 20 и элемент НЕ 34 на вход элемента И 37 (фиг. 3), вместе с сигналами, поступающими на входы этого же элемента И 37 с первого выхода первой группы выходов блока 31 и первого выхода распределителя 24, вызывают появление на выходе элемента И 37 сигнала. Сигнал с выхода элемента И 37 устанавливает триггер 35 в индикаторе 21 в нулевое состояние, что будет соответствовать гашению лампы Авария в элементе 36.В случае неисправного состояния, например, Л/-го комплекта аппаратуры в первом объекте на первой позиции в М-м цикле...

Номер патента: 1388498

Опубликовано: 15.04.1988

Авторы: Григорьев, Гусев

МПК: D21D 5/02

Метки: сито, сортирования, суспензии

...с цилиндрическими частями 3, объему,практически не оказывают движениюсуспензии гидравлического сопротивления. Междиффузорные стенки 5, длинакоторых равна длине диффуэоров (глубине щелей 4) и определяется толщиной основания 1 сита, выполняют рольребер жесткости, упрочняющих сито. Формула изобретения Составитель Е,ВасильевТехред М,Ходанич Редактор И,Сегляник Корректор С,Черни Заказ 1554/31 Тираж 348ВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб д, 4/5 Подписное Производственно-полиграфическое предприятие, г. Ужгород, ул, Проектная, 4 Изобретение относится к ситам для сортирокания суспензии и может быть использовано преимущественно для волокнистой массы в технике целлюлознобумажной...

Номер патента: 1386926

Опубликовано: 07.04.1988

Авторы: Валитов, Гусев, Леонидов, Луговой

МПК: G01R 19/08

Метки: плотности, электролитах

...на ней электродами устанавливается с минимальным зазором около того участка детали, плотность электрического тока на котором необходимо замерить. Так как толщина стенок трубки и размеры электродов и анода в ней сравнительно невелики, то электрическое поле в месте установки трубки пгактически остается таким же, что и при ее отсутствии, Поэтому падение напряжения между электродами 6, расположенными на внешней стороне трубки, характеризуется плотностью то ка на этом участке электролита. Падениенапряжения на электродах 6 сравнивается с падением напряжения на электродах 5, которое определяется током анода 2. Если ток, протекаюший через трубку и создан ный анодом 2, создает на электродах 5 падение напряжения, меньшее, чем падение...

Номер патента: 1386708

Опубликовано: 07.04.1988

Автор: Гусев

МПК: E04B 1/02

Метки: здание, крупнопанельное, многоэтажное

...стыка,Панели 2 первого и последнего рядов являются доборными, посколькуимеют высоту на половину этажа, аугловые из них в два раза меньшую ширину. Плиты перекрытий 3 выполнены с вырезами 19 по углам, глубина которых равна величине опирания плит перекрытий на торцы 4 стеновых панелей 1.В наружных стеновых панелях 1,2между наружной гранью 20 и пазом 16или выступом 13 дополнительно можетбыть выполнена полукруглая выемка 21для герметика 22, например пороизола.Снаружи торцовых сторон стеновых панелей 1,2 установлены металлическиенащельники 23 из алюминия или оцинкованной листовой стали.Наружные грани 20 и контактирующую с ними поверхность нащельника 23обмазывают нетвердеющей мастикой,которая закрывается на время транспортировки и...

Номер патента: 1386688

Опубликовано: 07.04.1988

Авторы: Гусев, Дорофеев, Егерев

МПК: E01B 27/17

Метки: выправки, переводов, стрелочных

...осущбивочного лока с по об 7 м щью гидроци- при необходимости под углом, получивлиндров 12, Для ликвидац2, Д а ии зазоров шимся в конце цикла обжатия, В резупри перемещении ползунов по9 направ- льтате слой балласта под шпалами или.пяющим корпусов 11 между ними устана брусьями в процессе подъема бойковвливаются клинья 13 с приводом 14.ным т.е, остаточная степень упД.=я передачи вибрации бойкам 10 при ненным.а по шпалами повышаих заглу ленин вб балласт служит экс- лотнения балласта дцентриковый привод сиво 15 с гидроцилиндра- ется по сравнению с использованиемми 16 обжатия, Для поворота корпусов известных устройств, где тре у11 при обжатии балласта служат шарни" обязательное р раск ытие бойков 10, со 17 усилие обжатия передается на...

Номер патента: 1385131

Опубликовано: 30.03.1988

Авторы: Гусев, Козловский, Хмельник, Штеренберг

МПК: G06G 7/52

Метки: вычисления, моментов, нормированных, процессов, случайных, статистических

...триггера 76 и элемента И 72 включается и блокируется прохождение тактовых импульсов в с етчик 75. Включение происходит по условию д)ПВ блокировка по условию д 2)П. Значение величины М поступает по сигналу опроса через блок элементов И 73 на выход блока 17 в блок 12 сравнения. Превышение величиной Л допустимого значения фиксируется элементом И 74, выходной сигнал с которой через выход 5 блока 17 поступает на БМПУ.Формирование последовательности управляющих сигналов, обеспечивающих взаимодействие блоков устройства и выполнение заданного алгоритма обеспечивается блоком 18 микропрограммного управления, Адрес очередной микрокоманды находится на регистре 43. По запросу через элемент 45 с помощью дешифратора 42 из накопителя 41...

Номер патента: 1384539

Опубликовано: 30.03.1988

Авторы: Аранаускас, Беккер, Белюкин, Воскобойников, Гусев

МПК: B66F 7/22

Метки: длинномерных, кантователь

...11, Содной стороны части основания 1 установлен привод колес тележки 2, содержащий электродвигатель 12, муфту13, угловой редуктор 14, на выходном валу которого установлена цепь15 привода колеса тележки 2, с другой стороны части основания 1 расположен привод поворота обоймы относительно основания, содержащий электродвигатель с муфтой (не показаны)и угловой редуктор 16, на выходномвалу которого закреплена звездочка17Последняя связана с цепью 18со звездочками 19, .20 и 21,Каждая из звездочек 19 и 21 выполнена с двумя зубчатыми венцами,Венец меньшего диаметра входит в зацепление с цепью 18, а венец большего диаметра, - с зубчатым венцом 22,расположенным по всей окружностиобоймы. С другой стороны зубчатый венец 22 находится в зацеплении...

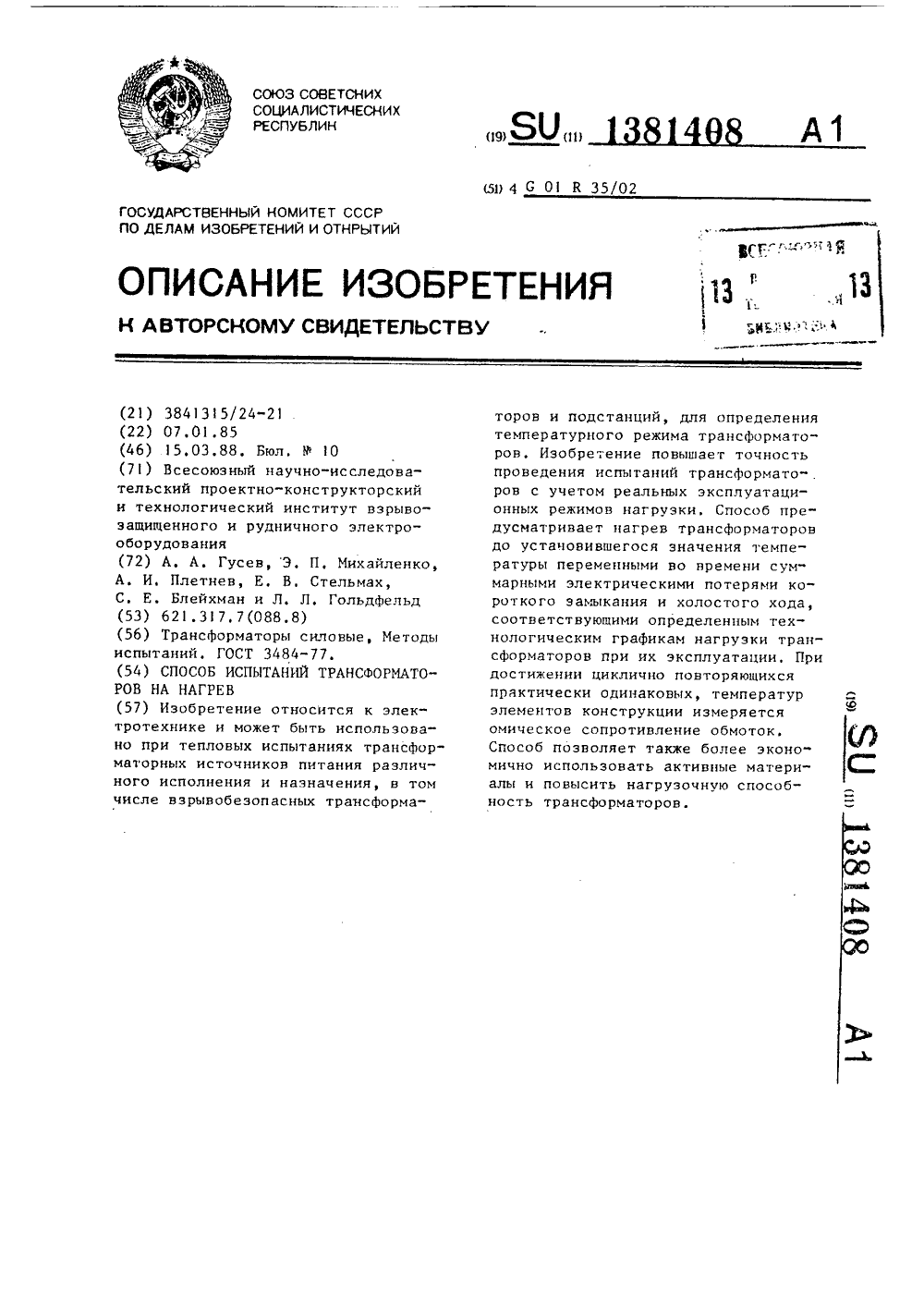

Номер патента: 1381408

Опубликовано: 15.03.1988

Авторы: Блейхман, Гольдфельд, Гусев, Михайленко, Плетнев, Стельмах

МПК: G01R 35/02

Метки: испытаний, нагрев, трансформаторов

...оттемпературы) 2180 Вт, масса обмоточной меди (провода с изоляцией) 30 кг, 30осцовцая изоляция кремцийорганическая, цагревостойкостью класса Н(180 С),Испытания ца нагрев до установившейся температуры элементов кон 35струкции для определения Фактической мощности и соответствия ее проектному значению проводились по предлагаемому способу следующим обраПревышения температур обмоток прииспытаниях по предлагаемому способуосоставили, С: для обмоток высшегонапряжения= 88; для обмотокнизшего напряжения 9 = 101 (нао26 С ниже по сравнению с известнымспособом)В отличие от известного способа,в данном случае установившийся режим нагрева наступает при циклическом повторении практически одинаковых температур элементов конструкции. Для замеров...

Номер патента: 1381389

Опубликовано: 15.03.1988

Авторы: Гусев, Иличкин, Кисельников, Яненко

МПК: G01N 33/00

Метки: огнетушащими, опасности, отравления, средствами

...представлены в таблице,В герметичной камере обьемом 1 м оздают модельный очаг, поджигая 100 мл этилового спирта на площади 100 см . Гасят пламя огнетушащей онцентрацией хладона 114 В 2. В образовавшуюся смесь вводят подопытныхвотных. В течение экспозиции (15 мин) побуждают животных.к двигательной активности путем передвижения ленты третбана, на которой они раходятся, и дополнительно стимулируют их электрораздражителем. Регист,рируют время потери подвижности каждого животного (графа 3, таблицы). После эксперимента рассчитывают эфект обездвиживания животных (Е ) в процентах и среднее время потери подвижности (С, ) в минутах (графы 4 и 5). Находят величину отношения ЕО /С(графа б),Такие же действия выполняют ипри определении...

Номер патента: 1381164

Опубликовано: 15.03.1988

Авторы: Гусев, Лесной, Мартыненко, Саксонов, Усенко, Чистяков

МПК: C21B 7/20

Метки: аппарат, доменной, засыпной, печи

...скатов ), при которых посредством него 1,в эависимости от положения его относительно гаэоуплотнительного конуса 3) обеспечиваетсяукладка нихты в периферийную, среднюю и центральные зоны поверхности 25колошника.Засыпной аппарат работает следующим образом.При необходимости загрузить шихтой центральную зону поверхности колошника предварительно посредствомприводов вертикального перемещенияустанавливают втулки 22 в крайнееположение, при котором из кольца 20входят в контакт с упорами 19 валов10После этого включают привод вертикального перемещения гаэоуплотнительного конуса 3 и начинают опускать его, при этом распределительноекольцо 5 остается в исходном положении, так как жестко соединено с валами 10, опирающимися через упоры 19и кольца 20...

Номер патента: 1381083

Опубликовано: 15.03.1988

Авторы: Гусев, Гусева, Рувинов

МПК: C03B 7/02

Метки: питатель, стекломассы

...отапливаемые гахоходы 4, Отходящие дымовые газы из газоходов 4 поступают в систему дымоотводящих боровов, расположенных в верхнем строении 1 питателя, а выработочные потоки стекломассы удаляются через отверстия 3 проходного лотка,2. При выполнении газоходов с расстоянием между их осями меньше двух внутренних диаметров каждоо газохода наблюдается перегрев расплава и выде 11н 40 ление вторичного пузыря ( мошка ), что снияает однородность расплава и уменьшает выход годного продукта, Одновременно увеличивается расход дорогостоящего материала для газо- ходов.В случае выполнения газоходов с расстоянием между их осями больше четырех внутренних диаметров каждого газохода нарушается изотермия расплава, т.е, снижается его термическая 50...

Номер патента: 1380827

Опубликовано: 15.03.1988

Авторы: Быков, Гусев, Козловский, Лисицкий, Нечаев, Пивоваров, Староселецкий, Узлов, Черевик

МПК: B21B 45/02

Метки: газожидкостного, охлаждения, проката

...1 и газовых коллекторов 4 и 7, при этом давление газообразно(о агента превышает давление жидкости ориентировочного нд 0,2 0,4 МПа.Газ, истекдкпций из тангенциальных сопел 9 в полость жидкостного коллектора 1,здхватывдст (эжсктирует) с собой жидкостьи, гд(насыщая ес в процессе взаимодействия, при своем движении по кольцевому сечению подает сатурированную жидкостьв зону всдсывания газовых струй, истекаю 1 цих из основного (азного коллектора 4 через радиальные сопла 6. 2Газонасышенная жидкость теряет сплош. ность жидкости за счет разрушения сил сцеп ления и, попав в зону всасывания рабочих газовых струй из сопел 6, легко захватывается ими и в процессе взаимодействия активного и эжектируемого потоков выбрасывается в виде распыленной...

Номер патента: 1379914

Опубликовано: 07.03.1988

Авторы: Громов, Гусев, Игумнов, Костюнина

МПК: H02M 7/217

Метки: переменного, постоянное

...напряжения 1 в, обрдзучт, суммируясь, три участка: ток - подложка, исток - подложка и встроецции кдвял - подложка, 55 При полгжительной полуволне входного ндпрякециявх отрицательное напряжение с вьходд умножителя 6 через открытый Г.П-транзистор 1 с индуи 1 Оваццым л-каналом поступает нд затворМДП-транзистора 2 с встроенным каналоми устраняет пос.чений. Резистор 3является цдгрузочцим, а резисторслужит для повппецця стабильности ицадекности работы по затвору МЯ 1 трдцзисторд 2. Коцдецсятор 5 выполняет Луцкни сглаживания выпрямленногонапряжения,11 реобрдзовдтель работает следуяимобразом.Входное переменное цяпряжение ,прикладывается между входным потешияльным виводом 7 и шиной 9 нулевогопотенциала, Нд выходе умцожителя 6вырабатывается...

Номер патента: 1379572

Опубликовано: 07.03.1988

Авторы: Баженов, Голованов, Гриценко, Гусев, Кировский, Лысенков

МПК: F23D 14/46

Метки: аппарат, горелки, направляющий

...7, размещенной на одномиэ его концов и установленной в опоре 208, закрепленной на обечайке 3, Каждый из шиберов 5 на противоположномот опоры 8 конце снабжен дополнительной осью 9 вращения, а обечайка 3дополнительной опорой 10 для оси 9, 25причем все опоры 8 и 10 сегментныхшиберов 5 выполнены разъемными иснабжены фиксаторами 11, кинематически связанными между собой и приводами 6 поворота. 30Привод 6 поворота состоит из червяка 12, зубчатого сектора 13 и водила 4 и связай с указателем 15 положения и исполнительным 16 механизмом.Направляющий аппарат горелки работает следующим образом,При помощи поворота червяка 12приводится во вращение зубчатый сектор 13, закрепленный на оси вместе сводилом 14, которое поворачивает сег ментный шибер 5...

Номер патента: 1379177

Опубликовано: 07.03.1988

Авторы: Гусев, Илинич, Никонов, Петров, Щербаков

МПК: B62D 27/02

Метки: кабины, каркаса, соединение, угловое

...3 прил.р, с пц. ЧОПЬО ПРРРЗИ 8 И СВсРЦ,К П 1)СВ) (фИГ,5), , 1 ИЦИ 51 П(.РСС(1 ЦИЯ С-( П,1 с 1(.ТИН СОБИ 1 Дс 1рцзпльццй кьк сстцк (фи.) ВцкцБыс чссти 1 плссти 7 рчспсиы 3 скв шыл пррр зял 11 стйкии ссвязчпык элсмс НГОБ 2 и 5. 11 рсрсзи 8 илцгу в гь, гкц Бьпц,пс цы. ц;причср, фрс с ро цс л Воквыс ч;313 1 пластип " жсст- КО СК.313 ЦЬ СО СТО ИКОНЦГ) Н 53 ОЧНЫ М И ,с лс ГГ;л 3 " св;рцыми шв;чи 12.У,301)цсОс,и) цис р;3601;) Г сс;) к) пич амбр;31 ч.В слУЧЗ аРчзльнй Рсцны тРзцспцР(Ц ЛсИ 3131 КсРКс 3 С К)С)ИПЫ ПсРМЖ)СГС 5 СГ 3И 1 С С К 3,)1 ИБИС)РЗИОН 1 Ы М Цс 1 РЛ ЗКс 1- ЛИ, КО ГцрЫС 13 Ср,с 10 ГС 53 С (бвяЗОНЫК ЭЛС. читрови,5 ца сгойкучерз 3 р 3 с ивы 5 и у,цвук Бст;вку 6. 1 ри эточ Б св;рцык ИБ;л 5 вопиккт срзвпитльио мецьшис Ис ПР 5 ЖСП 1 Я...

Номер патента: 1379167

Опубликовано: 07.03.1988

Авторы: Гусев, Рябцев, Супонев

МПК: B61K 9/04, B61K 9/06

Метки: букс, обнаружения, перегретых, подвижного, состава

...привода 5. Электрический привод 5 проворачивает эксцентриковую передачу 4 на 90, после чего происходит его отключение. Эксцентриковая передача связана с корпусом болометра 1 рычагом 3 так, что при его повороте на 90 корпус (оптика) болометра 1 изменяет свою ориентацию на угол, равный максимальному углу обзора приемника 1 (5). Таким образом, приемник 1 отворачивается от прямых солнечных лучей, и в новом положении (с новой ориентацией оптики) производится считывание т пловых сигналов с буксовых узлов проходящего поезда, после чего шторка напольной камеры закрывается.Такие операции проделываются перед проходом каждого поезда. Если солнце в-орично появляется в зоне обзора боло- метра 1, происходит тот же процесс переориентации,...

Номер патента: 1379046

Опубликовано: 07.03.1988

Авторы: Гусев, Ефимочкин

МПК: B23P 19/00

Метки: зубчатых, колес, сборки

...сопрягаемое колесо 2 вводят в зацепление, перемещая параллельно оси колеса 1, Во втором варианте способа (Фиг.2) сопрягаемое колесо 2 вводят в зацепление, перемещая перпендикулярно оги колеса 1Благодаря электромагнитному полю и наличию колебаний базирующее колесо 1 поворачивается на своих подшипниковых опорах и впадины между его зубьями ориентируются по зубьям сопрягаемого колеса 2, что исключает соударение зубьев колес 1 и 2 в момент их сопряжения. вых опорах и введении в зацепление с баэирующим колесом сопрягаемого колеса, о т л и ч а ю щ и й с я тем, что, с целью повышения качества сборки, зубья зубчатых колес предварительно подвергают электромагнитной обработке, а сопрягаемое колесо вводят в зацепление так, чтобы торцовые...

Номер патента: 1377975

Опубликовано: 28.02.1988

Авторы: Гусев, Ефимов, Соловьев, Сычев

МПК: H02K 33/18

Метки: двигатель, электромагнитный

...продольные выступы 6, выполненные на внутренней цилиндрической поверхностиякоря. Цилиндрический статор пред.ставляет собой корпус 7, жестко соединенный с двумя цилиндрическимимагнитопроводами 8 и 9 с обмоткамиуправления 10 и 11, охватывающимиякорь, причем внутренная цилиндрическая поверхность магнитопровода 8имеет систему зубцов правой винтовойнарезки, а магнитопровода 9 - левойвинтовой нарезки такого же шага, чтои шаг нарезки зубцов якоря.40Двигатель работает следующим образом.При подаче напряжения на правуюобмотку управления, винтовая система зубцов с левой нарезкой будет вворачиваться в правый магнитопровод,обеспечивая вращение вала якоря. Приэтом, линейных перемещений вала происходить не будет, так как вал не имеет осевой...

Номер патента: 1377603

Опубликовано: 28.02.1988

Авторы: Гребенчиков, Гусев

МПК: G01J 1/04

Метки: исследовании, облучения, свойств, физико-химических

...интенсивности излучения ламп, содержащую блоки 16 регулирования питания на лампах и блок17 управления,Для контроля температуры необлу 10 чаемой стороны образца служит термопар 18 с потенциометром 19.Вентилятор 2 предназначен для охлаждения образца, отвода газов, вы"деляемых во время работы установки,15 Лампы источника 3 излучения, датчик10 и рамка 4 с образцом 5 установлены во взаимно параллельных плоскостях.Установка работает следующим об 20 разом.При включении установки рамка 4с образцом 5 перемещается по направляющим 7 кривошипно-шатунным механизмом 8 возвратно-поступательно внаправлении, перпендикулярном продольной оси ламп ДРТ, с амплитудой перемещения не менее расстояниямежду лампами,Через определенный заданный про 30 межуток...

Номер патента: 1377041

Опубликовано: 28.02.1988

Авторы: Астраханцев, Васильев, Гусев, Чикирдин

МПК: A61B 6/00

Метки: изображения, копирования, рентгенографического

...рентгеновского изображения на рентгенографических пленочных носителях (рентгенограммы и фл юорогра ммы) .Цель изобретения - упрощение способа,5Способ осуществляют следующим образом.На негатоскопе с системой раздельно регулируемых ламп накаливания помещают архивируемую рентгенограмму. С учетом 10 распределения оптических плотностей почернения по полю рентгенограммы и зоны интереса регулируют яркость ламп накаливания, что обеспечивает гармонизацию контрастов изображения. Первичное изображение с рентгенограммы переносят объективом на селеновую пластину, После экспонирования пластины проводят ее стандартную ксерообработку: проявление с помощью тонера скрытого изображения, перенос изображения с пластины на бумагу. Далее изображение...

Номер патента: 1376993

Опубликовано: 28.02.1988

Авторы: Гусев, Ирушкин, Скляр

МПК: A01K 31/00, B65D 85/50

Метки: перемещения, птицы, транспортер

...н и е, В 3 - 5 группах получено снижение травмирондния бройлеров нд ,"- ,7сравнению с контрольной группой, что увеличивает выход тушеклдтег, рии.Во 2 и 6 группах параметры способа перемещения бройлегон не соответстн,чдлпоптимальным значениям, позтомч достоверной разницы по травмировдник бройлернав сравнении с контрольной группой не установлено. Формула изобретения ПКГ 7 г г 3НИИПИ Заказ 507/3 Гираж 59Подписноероизволственно.полиграфическое предприятие, г. Ужгород, Ул. Проектная. 4 Изобретение относится к сельскому хозяйству, в частности к птицеводству.Цель изобретения - снижение травмирования птицы. На чертеже изображено устройство для осуществления предлагаемого способа перемещения птицы.Устройство включает помещение 1, внутри которого...

Номер патента: 1376253

Опубликовано: 23.02.1988

Авторы: Гусев, Кораблев, Кулаков, Тигин

МПК: H04B 14/02

Метки: акустоэлектронный

...другой подсоединен к входному плечу 6 Т-образного разветвителя 7, в одном выходном плече 8 которого включен реактивный сосредоточенный корректирующий элемент 9, а другое выходное плечо 10 подключено к пьезоэлементу 1, причем сигнальный проводник соединен с другим электродом пьезоэлемента 1, а земляной проводник - со слоем 2. Волновое сопротивление Ет Т-образного разветвителя 7 и входное сопротивление Е пьезоэлемента 1 удовлетворяет соотношению Е (с Е( ) й = -- )о 2 Д Етм о 1 40 7Е =)о 2 а где ч - скорость акустической волны в пьезоэлементе; 45 Й - толщина пьезоэлемента, которая выбрана равной половине длины акустической волны в пьезоэлементе.Составитель Л.БелаяТехред Л,Олийнык Редактор О.Головач КорректорО,Кравцова Заказ 798/56 Тираж...

Номер патента: 1375812

Опубликовано: 23.02.1988

Авторы: Ботев, Волобуев, Гусев, Мелиди, Нургалиев

МПК: E21B 21/07

Метки: бурении, пыли, улавливания

...буровая машина и одновременно включается источник высокогонапряжения с подачей на каждый последующий коронируюищий электрод 5напряжения противоположной полярности. При этом между коронирующимиэлектродами 5 через отверстие 10 впластине 4 возникает биполярный коронный разряд, который иониэируетвоздух с образованием положительно и отрицательно ионизированных факелов,направленных навстречу друг другу.Буровая мелочь крупных размеров(комки грязи при бурении скважины 5в водоносных горизонтах и мелкие камни при сухом бурении) вытесняетсясжатым воздухом иэ скважины 6 и, огибая внутреннюю поверхность шламоотвода 7, теряет скорость и на выходеосаждается за шламоотводом 7, а буровая мелочь, имеющая высокую скорость, ударяется о козырек 8 и,...

Номер патента: 1375731

Опубликовано: 23.02.1988

Авторы: Гусев, Кайтмазов, Максимов, Поставнин, Трубецкой

МПК: E02B 15/04

Метки: жидкости, загрязнений, плавающих, поверхности

...плавает в жидкости 14, на поверхности которой находится продукт 15 сбора. Кронштейн6 снабжен шкалой 16.Устройство работает следующим образом.Устройство опускают в водоем илиемкость, заполненную жидкостью 14,на поверхности которой плавает какойлибо продукт 15 сбора с положительной плавучестью, например нефть, масло, бензин и т,п. По шкале 13 запол Оняют балластные камеры 8 до уровняплавучестй в продукте с помощью каналов 9 и 10 и начинают отсос продукта сбора. Поплавки 4 регулируют наположительную плавучесть продукта 15 45сбора шкалой 16 на кронштейнах 6 спомощью винтов. Продукт 15 сбора,переливаясь через окна 3, попадает в воронку 1 и всасывается в шланг 2 насосом (не показан). Отсос производят до тех пор, пока на поверхности...
