Гусев

Номер патента: 1407930

Опубликовано: 07.07.1988

Авторы: Гусев, Моисеев, Поцелуев, Севергин, Семенов, Сигов, Теричев, Тихомиров, Филь

МПК: B29B 13/06, C08C 3/00

Метки: каучуков, сушки, эмульсионных

...газа, поданаов форкамеру, СРастворимостьтилэтилкетоне,,5 98 по ДеФо,Н 7,5011,50 ть по Кар" йасткост 30 9,60 9, 38 0,30 0,3 13 ВластичносРеРу услВвзкостьНБ+4 (1Восс тана О,8 О, 12 0,06 ед.о Уни0 С)вливвемость 50,0 55 522,8 Э,О 29 У 2,0 121,Э 6а з 14079 экспандер подают азот, а в зону дросселировация, в форкамеру - водяной пар,5Режимы сушки и свойства каучуков приведены в табл, 4,Показатели качества каучуков, высушенных известным и предлагаемым способами, приведены в табл, 5ОИз табл, 5 видно, что по пластоэластическим свойствам (вязкость по Муви, жесткость по Дефо, эластическая восстанавливаемость) и по содержанию легколетучих продуктов (покао затель потери массы при 105 С) каучуки, высушенные известным и предлагаемым способами, близки....

Номер патента: 1406546

Опубликовано: 30.06.1988

Авторы: Гусев, Киреенко, Корженевский, Яржембицкий

МПК: G01R 33/06

Метки: датчик, индукции, магнитного, поля

...сопротивление перехода в области 50 контактов .5 и 6 приводит к тому, что основной вклад в измеряемую ЭДС Холла дает составляющая слоя 2, В процессе дальнейшего возрастания тока через датчик происходит распро странение фронта области электрического пробоя от контакта 3 в направлении контакта 4.При этом составляющая тока через слой 2 сохраняется постоянной, что приводит к постоянству измеряемой ЭДС Холла при изменении тока. Постоянство ЭДС Холла сохранится до значения, при котором фронт области электрического пробоя достигнет контактов 5 и 6, в результате чего вклад составляющей ЭДС Холла кристалла 1 увеличится и постоянство измеряемой ЭДС Холла нарушится.Таким образом, в диапазоне величин тока через датчик от соответствующего...

Номер патента: 1406399

Опубликовано: 30.06.1988

Авторы: Бобров, Бойко, Голинько, Гусев, Исаев, Кригман, Мирошник, Назаренко, Петченко, Фрундин

МПК: E21F 9/00

Метки: автоматической, газовой, защиты, угольных, шахт

...его выходе появляется сигнал положительной полярности, пропорциональный превышению сигнала от датчика концентрации метана над первым пороговым уровнем:При этом преобразователь 5 напряжения в частоту формирует импульсы с частотойо К 10 бьвф (г) которые поступают на Т-вход счетчика 6. Число, записанное в счетчик 6, определяется уравнениемьо=ц=1,+к,к(с,-с)1. (3)ОВыдержка времени срабатывания защиты по предлагаемому способу определяется временем заполнения счетчика 6. После заполнения счетчика 6 на его выходе появляется сигнал, заставляющий сработать блок 7 отключения оборудования. Время заполнения счетчика 6 определяется из уравненияв =к,кс ,3+И,-к,кс, ) (4)е 1 - полая емкость начетчика,В случае если концентрация метана не меняется во...

Номер патента: 1406395

Опубликовано: 30.06.1988

Авторы: Верба, Гусев, Егоркин, Патрушев, Ус

МПК: E21F 1/12

Метки: блокировки, вентиляционных, дверей, шахтных

...взаимодействия его плеч 15 и 16 с торцовыми 5 и б и боковыми 7 и 8 упорными поверхностями возвратных механизмов.Устройство работает следующим образом.Исходное положение строк 1 и 2 закрытое, возвратные механизмы 3 и 4 находятся в крайних нижних положениях, угловой рычаг 13 свободно опирается плечом на торцовую упорную поверхность одного из возвратных 40 механизмов. Створки обеих дверей заблокированы и их можно поочередно открывать,При открывании левой двери створка 2 поворачивается против часовой 45 стрелки и через гибкую связь 12 поднимает возвратный механизм 4. Последний, перемещаясь в направляющей 10, посредством торцовой упорной поверхности б воздействует на плечо 16 углового рычага 13, который поворачивается по часовой стрелке...

Номер патента: 1406368

Опубликовано: 30.06.1988

Авторы: Гусев, Дворников, Шапошников

МПК: E21B 19/084

Метки: податчик

...из винта 19 с правой и левой нарезками, имеющего концы под ключ, двух гаек 20 с выступами 21, подшипников 22 и захватов 16, установленных на наружных обоймах подшипников 22. Выступы 21 проходят через продольные пазы в оси 18 и соединены с обоймой подшипников 22 таким образом, что обойма подшипников 22 и гайки 20 жестко связаны между собой и могут перемещать" ся относительно оси 18 в продольном направлении. Захваты 16 посредством подшипников 22 установлены на корпусе 13 с возможностью вращения относительно него и вокруг оси 18. Сухари 15 при раздвигании гаек 20 входят в отверстия 23 рамы 1, проходя через отверстие в колесе 12.Податчик работает следующим образом.При бурении в стесненных условиях (в:.низкую кровлю, в бок узкой выработки)...

Номер патента: 1406274

Опубликовано: 30.06.1988

Авторы: Григорьев, Гусев

МПК: D21D 5/02

Метки: волокнистой, сито, сортирования, суспензии

...4 Изобретение относится к технике,сортирования волокнистых суспензийи может быть использовано в целлюлозно-бумажной промышленности длясортирования бумажной массы.5Цель изобретения - повышение производительности сита за счет сообщен я суспенэии винтового движения вк налах перфорации сита,1 ОНа чертеже изображен фрагмент сит для сортирования волокнистой суси нзии,Сито включает основание 1 в видеастины из прилегающих один к друговитков (обрезков) профилированнойи сволоки В основании 1 выполненыс возные каналы перфорации 2 с конф зором 3 в виде усеченного конуса,с ающегося в направлении движенияс спензии, и примыкающей к нему выходи й цилиндрической части 4, ось котор й смещена относительно оси конфуз ра таким образом, что площадь мин...

Номер патента: 1405066

Опубликовано: 23.06.1988

Авторы: Гусев, Лапин, Утенков

МПК: G06F 13/00

Метки: датчиков, сопряжения, эвм

...ИЛИ10 - сигналы "0",. триггеры 11 и 12находятся в нулевом (исходном) сос тоянии. При изменении состояния х-годатчика появляется сигнал "0" нах-м выходе блока 3 сравнения и сигнал1 на х-м входе элемента ИЛИ 10,и вв50Сигнал с выхода элемента ИЛИ 10 устанавливает триггер 11 в единичноесостояние, и сигнал "1 с выхода это"го триггера поступает на выход устройства в ЭВМ, сигнализируя о нали 55чии информации, подлежащей вводу.При. готовности к записи информацииЭВМ.на вход 17 выдает сигнал, который устанавливает триггер 12 в состояние "1". Сигнал с триггер 12, пройдя элемент И 13, поступает на генератор 4 и запускает его. Генератор 4 начинает формирование тактовых импульсов на вход первого элемента И 7 группы.Так как на первых входах всех...

Номер патента: 1404740

Опубликовано: 23.06.1988

Авторы: Ахременко, Гусев, Корнев, Марченков

МПК: F16L 9/00

Метки: трубопровод

...движение. В результате этоготранспортирующая способность потока вцелом значительно возрастает,Так какпластинки 2, выполненные в виде согнутых сегментов, не имеют выступающихкромок и плавно переходят в стенкитрубопровода, создаваемое ими дополнительное гидравлическое сопротивление меньше по отношению к пластинкам,имеющим острые грани, Исполнение пластинок 2 в такой форме необходимо длятого, чтобы придать рабочему сечению 404 в конце трубопровода 1 эллиптическую форму, которая интенсифицируеттурбулентное перемешивание. При этомвыбранное соотношение осей а:Ь(фиг, 3) эллипса 1,5:1 (горизонтальная - большая ось эллипса) наиболееэффективно с точки зрения затрат энергии на перемещение материалов.За счет того, что при движениивдоль трубопровода...

Номер патента: 1404085

Опубликовано: 23.06.1988

Автор: Гусев

МПК: A63D 13/00, A63D 15/00, A63F 7/06 ...

Метки: битебол, игра, настольная

...выполненный, например, ввиде шарика 4 с возможностью перемещения между бортами коробки посредством метательных установок и попадания в лунки 3Метательные установки имеют ударники 5, состоящие изоснования 6, и рукояток 7. Ударники5 подвижно установлены на днище 2 свозможностью параллельного поочередного перемещения. Между ударниками 5 подвижно установлен фиксатор 8 с возможностью30 поочередного отклонения к ударникам 5 и сцепления с ними за имеющейся у них выступ. К ударникам. 5 подпружицены упоры 9, подвижно установленные с возможностью перемещения вслед 35 за ударниками 5 до упора в фиксатор 8, при этом упор 9 удерживает фиксатор 8 в отклоненном положении зацепленным с неподвижным ударником 5,Фиксатор может быть выполнен в виде...

Номер патента: 1404084

Опубликовано: 23.06.1988

Автор: Гусев

МПК: A63D 13/00, A63D 15/00, A63F 7/06 ...

Метки: битебол, игра, настольная

...в лунки 3,. Метательные установки имеют ударники 5, состоящие из осцо" вания б и рукоятоки развернуть)е один к другому с возможностью перемещения навстречу друг другу и установки одного из ударников 5 на пути движения другого.Сверху коробка 1 закрывается про.анной к ь;)ко 8, имекщей )я В и ут"ренцотовое ад луц тми 1 эк ряццовнутренней стороны стенок короб к 1 устанояГ)ецы также эк)цы 10 о Б ):розрач)ой крышк Я вььто.)неы прорези 1 1 дГя установки в Их уаиков 5, ня рукоятках 7:;оторьх могут быть смонтированы диски. Днище 2 коробки 1 может быть выполнено выпук". лым. С цельн предотвращения рикошета шарика 4 от ударника 5 торец ударника 5 выполнен скошенным,Игра заключается в следующем.Шарик 4 устанавливается у одного из ударников...

Номер патента: 1403249

Опубликовано: 15.06.1988

Авторы: Аргунов, Возилкина, Гусев, Масленников, Новосельцев

МПК: H02K 9/18

Метки: закрытая, электрическая

...подогретого воздуха торцы камер 17 закрыты заглушками 19, а в выгородках 11 для подачи охлажденного воздуха в камеры 17 напротив этих камер выполнены 2окна 20. Воздухораспределительные камеры 17 могут быть образованы отформованными элементами 21.На фиг. 1 - 7 направление движения охлаждающего воздуха показано стрелками, значками точка в кружке и крестик в кружке показано движение охлаждающего воздуха к наблюдателю и от наблюдателя соответственно.Электрическая машина работает следующим образом.Наружный вентилятор 4 обеспечивает необходимый расход наружного охлаждаю-, щего воздуха через трубки 7 воздухоохладителя. Внутренние вентиляторы 3 создают в машине циркуляцию внутреннего воздуха. Этот воздух после вентиляторов 3 проходит по...

Номер патента: 1403112

Опубликовано: 15.06.1988

Авторы: Губин, Гусев, Проценко, Торопов

МПК: H01F 38/14

Метки: вращающихся, питания, постоянным, током, цепей, электрических

...20постоянного тока, второй генератор 21прямоугольного напряжения, второйтрансформатор 22 с вращающейся вторичной обмоткой со статорными обмотками 23 и 24 и роторной обмоткой 25.Статорные обмотки 23 и 24 второготрансформатора 22 выполнены в видедвух соединенных последовательно секций. Свободный вывод обмотки 24 соединен с общим проводом, а свободныйвывод обмотки 23 подключен через последовательно соединенные второй усилитель 20 постоянного тока и второйгенератор 21 прямоугольного напряжения к общей точке соединения статорных обмоток 23 и 24,Первый и второй выпрямители 26 и 2027 расположены на вращающемся объектег28, причем их входы соединены с зажимами роторных обмоток б и 12 соответственно, а выходы включены параллельно и являются...

Номер патента: 1403110

Опубликовано: 15.06.1988

Авторы: Астапов, Васильев, Гусев, Нестерин

МПК: H01F 13/00

Метки: магнитов, машин, многополюсных, намагничивания, направлении, постоянных, рзм-м, роторов, составе, тангенциальном, типа, электрических

...для реализации данного способа.Устройство содержит токоироводы 1 - -6, которые расположены параллельно оси ротора. Токоироводы расположены таким образом, что каждый из трех магнитов охвачен двумя токопровода ми. Г 1 ричем эти два токоировода соединены между собой последовательно токоироводы 1 и 4, 2 и 5, 3 и 6). Системы токопроводов 2 и 5, 3 и 6 соединены между собой параллельно. Таким образом, центральная систе ма токоироводови 4, по которой течет ток , создает основное поле, а системы 2 и 5, 3 и 6, ио которым протекает ток 0,5 1, создают компенсирую- Ц 1 ИЕ ц)Л 51. Токоироводы соединены таким образом, что компенсирующие поля направлены иротивоиоложно наипавлеию Основного ноля.11 оскольку основное и компенсирую(цие (юля...

Номер патента: 1402977

Опубликовано: 15.06.1988

Авторы: Гусев, Зубаиров, Иванов, Малешин

МПК: G01R 33/12

Метки: магнитно-модуляционного, преобразования

...которого соединен с третьим выходом 17 генератора 1, и преобразователь 18 напряжение - ток. Генератор 1 содержит генератор 19 опорного периодического напряжения, выход которого соединен с первым выходом 10 генератора 1 через делитель 20 частоты на два, с вторым его выходом 13 через делитель 21 частоты на четыре и с третьим его выходом 17 через последовательно соединенные делитель 21 частоты на че тыре и второй делитель 22 частоты на два.Устройство работает следующим об, разом.Датчик 4 преобразуемой величины в цепи сигнальной обмотки 3 осуществляет модуляцию йапряженности магнит.ного поля в ферромагнитном сердечнике 2 в соответствии с законом изменения преобразуемой величины.Генератор 19 вырабатывает периодическую последовательность...

Номер патента: 1402623

Опубликовано: 15.06.1988

Авторы: Гусев, Карякин, Кириллов, Крылов, Пузанов

МПК: D01B 1/32

Метки: лубяных, растений, слоя, стеблей, формирования

...полозки и противонамоточные приспособления.Средство 3 для промина средней час 0ти стеблей содержит валы 10 и 11, расположенные один над другим. На валах10 и 11 имеются плющильные диски12 и 13 соответственно, при этом вал10 подпружинен, а вал 11 имеет зубчатые,гиски 14, расположенные на его35торцах,Средство 4 для перегиба стеблейв средней части содержит транспортерные ремни 15, полозки 16, изламывающий диск 17, шкивы и натяжное приспособление.Устройство работает следующим образом.Транспортер 1 подает толстыи слОи 45стеблей в средство 2 для утоненияслоя. Слой уплотняется уплотняющимваликом 5, из которого выбираетсязубьями дисков 9 первого вала 8,взаимодействующими с выточками 6 и 7,Зубчатыми дисками 9 слой последовательно делится...

Номер патента: 1402565

Опубликовано: 15.06.1988

Авторы: Гусев, Фомин

МПК: B66D 1/30

Метки: барабан, грузоподъемного, канатный, механизма

...На наружной поверхности обечайКи 4 по винтовой линии нарезана ка павка 8 для каната, В пазах 6 без буковых зазоров установлены пластины 9, жестко, соединенные (сваркой, Заклепками или с помощью других соединений) со съемным тонкостенным банО дажом, прилегающим к обечайке 4 и состоящим из нескольких секций 1 О. На наружной поверхности бандажа нарезана канавка 11 для каната, отлиЧающаяся размерами от канавки 8 на абечайке 4 Количество и размеры па 35 Зов 6, пластин 9, секций 1 О бандажа принимаются в зависимости от грузоподъемности механизма. Размеры канавок 8 и 11 на обечайке 4 и секциях 1 О, а также шаг между ними зависят от диаметров канатов, навиваемых на барабан.Барабан работает следующим образом. Крутящий момент от двигателя...

Номер патента: 1401055

Опубликовано: 07.06.1988

Авторы: Бычков, Власова, Гусев, Кулагин, Нефедов, Сулима, Федоринчик, Штефан

МПК: C21C 5/54

Метки: выплавки, синтетического, циклонной, шихта, шлака

...способность шлака из-за высокого содержания в нем серы. При содержании гидратированной извести в шихте 5 - 1 О мас.Я шлак имеет оптимальные вязкость, температуру плавления и минимальное количество серы.Химический анализ использованных отвальных шлаков производства углеродистого ферромарганца, мас.Я: СаО 43 - 50;8 Ю 32 - 33; МпО 18 - 20; МдО 2,5 - 3,0;8 1,5 - 2,0.Нижний предел содержания шлака углеродистого ферромарганца принят равным 90 мас.Я, при котором происходит заметное снижение температуры плавления и вязкости шлака. Верхний предел 95 мас.Я принят из тех соображений, что более высокие его содержания в шлаке невозможно обеспечить при указанном количестве другого компонента.Предлагаемые составы шихт и физико- химические...

Номер патента: 1397876

Опубликовано: 23.05.1988

Авторы: Амоль, Бирман, Гусев, Тучинский, Челнаков

МПК: G05B 15/02

Метки: пневмоэлектронная

...пневматический 45ПИ-регулятор, образуемый блоками 7,8, 9, 11, и однонременно через блок2 ввода пненмосигналов и УВМ 1, УВМ 1,реализующая сложные законы регулирования по отдельным контурам и (или)сложные мцогоконтурные структуры,выдает упранляющие воздействия черездна блока 4 и 5 вывода пневмосигналов, Таким образом, организуется тризамкнутых контура по каналу датчик 55исполнительный механизм: через пневматическую ветвь регулятора 7, 8, 9,11, через УВМи блок 4 вывода, через УВМ 1 и блок 5 вывода,Давление воздуха, постулаюшг е цаисполнительный механизм, равноР, =К,(Р,-р ) )(Р -Р )ас,ггде К К - настройки пневматического ПИ-ргулятора,В зависимости от положения двухходоных переключателей возможны следующие основные режимы работы регулятора:...

Номер патента: 1397664

Опубликовано: 23.05.1988

Авторы: Гусев, Давыдов, Рязанов, Савин

МПК: F16J 15/44

Метки: вала, вращающегося, уплотнение

...а вяэкостный гидродинамический насосный эффект. При вращении вала 3 жидкость, находящаяся в зазоре 4, увлекается по окружности силами вязкости в его конфузорную часть, вызывая эффект гидродинамического повышения давления, аналогичный появлению несущего масляного клина в подшипнике скольжения. Участок с наибольшим гидродинамическим давлением, в зазоре каждой из кольцевых пластин, оказывается открытым со стороны уплотняемого статического давления и приводит к нагнетанию части рабочей жидкости против осевого направления основного потока утечки. Со стороны низкого давления эта область оказывается ограниченной торцовой поверхностью смещенной соседней кольцевой пластины. В противоположной диффузорной части зазора происходит обратное...

Номер патента: 1397594

Опубликовано: 23.05.1988

Авторы: Гусев, Левитанский, Поляк

МПК: E02B 17/00

Метки: волны, глубоководной, действие, испытания, опоры

...Позволяет определить по заданным характеристикам расчетной волны, а Именно высоте волны Ь и длине , а также по типу и максимальной скорости используемого судна, его траекторию и положение, соответствукцее моменту контроля реакции. аБ )г 1.1+0,0625 сЦ В(1-8)2 тв сЬ3 сов 9 = агсд 0,0625-0,003 а,125 (0,0 база опоры,Создают волну с помощью движущегося незакрепленного объекта, а именно судна, в то время, как по известному способу в качестве волнопродукта выступают закрепленные на опоре с возможностью перемещения лопасти. Контроль реакции опоры на. действие волны производят в определенный момент положения судна, определяемый математическими зависимостями.П р и м е р Характеристика расчетной волны: высота волны Ь = 10 м; длина волны Л = 100...

Номер патента: 1396121

Опубликовано: 15.05.1988

Авторы: Гусев, Зубков, Мягков, Сперанский

МПК: G03G 17/00

Метки: информации, отображения, построчной, рельефографическое

...Гелеобразный слой 3, ограниченный перегородками 4, образует цилиндрическую линзу, фокус (г) которой можноопределить по известной иэ геометрической оптики зависимости(Ь) ( + ) где Ь - показатель преломления материала гелеобразного слоя 3;г=Р;г = со, т.е, является плоскостьюпластины 1,С учетом формулы (3) выражение (4) выглядит следующим образом;Т + 4 сВ) 8 городками 4. При этом свободная поверхность материала гелеобразного слоя З.стремится к сферической форме ( за счет стремления к уменьшению поверхностной энергии). Таким образом, при созревании гелеобразного слоя 3 на его свободной поверхности образуется выпуклый мениск. Щелевую диафрагму 5 выполняют, например, иэ прозрачной пластины, на которой методами фотографии нанесены...

Номер патента: 1395571

Опубликовано: 15.05.1988

Автор: Гусев

МПК: B65G 63/02

Метки: перегрузки

...образом.Например, груз 52 необходимо перегрузить на столик 19 (фиг. 3). Включением1395571 5 10 20 55 электродвигателя 1 приводят в движение цепной орган.5 в сторону упора 42, при этом толкатель 10, воздействуя на упор 16, приводит тележку 18 в движение.На прямолинейном участке цепного органа 5, тележка 18 перемещается со скоростью цепного органа, а кулачки 26 - 29 и звездочки 30 и 31, смонтированные посредством валов 24 и 25 на раме 21, не вращаются. При огибании толкателем 10 звездочки 6 (фиг. 4) происходит замедление движения тележки 18, а при крайнем левом положении толкателя 10 тележка 18 остановится. При замедлении движения тележки 8 начнется вращение звездочек 30 и 31 относительно валов 24 и 25 за счет зазора между 15 боковыми...

Номер патента: 1395405

Опубликовано: 15.05.1988

Авторы: Брохов, Гусев, Капорович, Оборнев, Пыц

МПК: B21D 41/04

Метки: соединения, стержнем, трубы

...образом.В исходном положении подшипниковыйузел 7 отведен назад, пружина 8 сжата за счет перемещения лотка 19 вовнутрь корпуса 17. При этом стержень 6 устанавливается во внутренней полости подиипникового узла 7, где удерживается в заданном положении упругими элементами 15. На гретую до температуры пластической деформации трубчатую заготовку 3 помещают на ропы.анг 21.Подшипниковому узлу 7 сообщается потупатсльное движение от гидроцилиндра 8.Упор 22 упирается в торцовую частьтрубчатой заготовки (фиг. 4), при этом стержень 6 входит в полость трубчатой заготовки 3, и задает ее в полость шпиделя 2, где она цецтрируется и зажимается, т.с. при поступательном перемещеции подципникового узла 7 осуществляется заталкивацие трубчатой...

Номер патента: 1394418

Опубликовано: 07.05.1988

Автор: Гусев

МПК: H03K 5/01

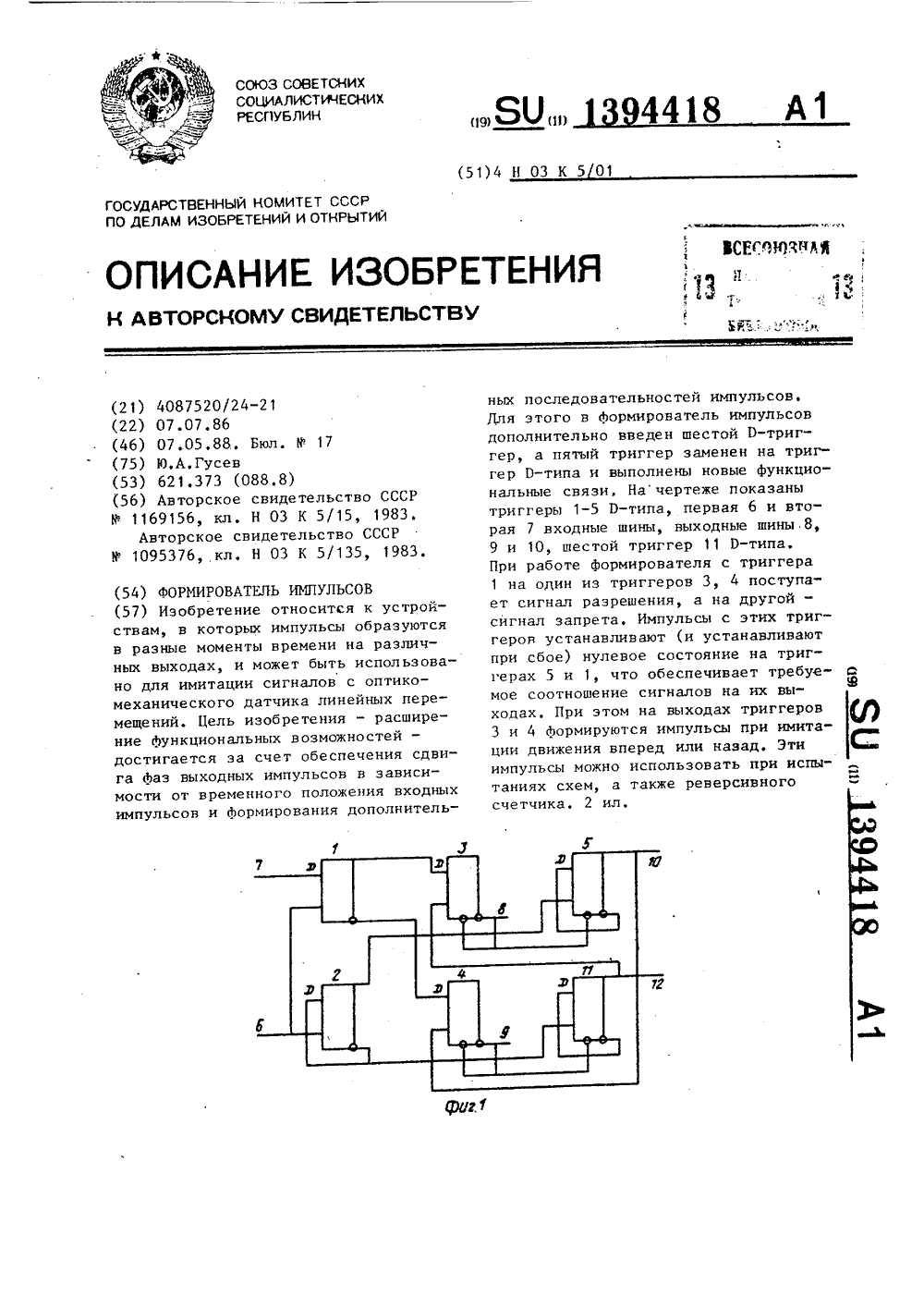

Метки: импульсов, формирователь

...второго Р-триггера 2 и синхронизирующим входом шестого Р-триггера 11, инверсный выход третьего Р-триг,гера 3 соединен с входом установки в "О" третьего В-триггера 3 и первой выходной шиной 8, инверсный выход четвертого Р-триггера 4 соединен с входом установки в "О" четвертого 0-триггера 4, входом установки в "О" шестого 0-триггера 11 и второй выходной шиной 9, прямой выход пятого0-триггера 5 соединен с синхрониэирующим входом четвертого 0-триггера4 и третьей выходной шиной 10, а инверсный - с Р-входом пятого 0-триггера 5, прямой выход шестого Р-триг"гера 11 соединен с синхронизирующимвходом третьего Р-триггера 3 и четвертой выходной шиной 12, а инверсный - с Р-входом шестого В-триггера 1 1.Формирователь импульсов работает следующим...

Номер патента: 1392641

Опубликовано: 30.04.1988

Авторы: Гусев, Козырев, Лапин, Утенков, Фридман, Ященко

МПК: H04Q 7/00

Метки: связи, служебной

...к какому переговорному узлуподключен в настоящее время канал 14 ДУ.При подключении любого из переговорных узлов 1 к каналу 14 ДУ, как в случае посылки вызова, так и в случае его приема с третьего выхода, выдается сигнал в блок 3, который сигнализирует о занятости канала 14.Если в процессе разговора с одного из переговорных узлов 1 (например, 1-го) другому оператору (например, и-му) потребуется передать срочное сообщение по каналу 14 ДУ, о занятости которого сигнализирует блок З-и, то оператор с первого ключа 2-и посыпает запрос на освобождение канала 14 ДУ.Этот сигнал поступает через элемент ИЛИ 8 на первый вход второго триггера 9, перебрасывая его в единичное состояние, и на реле 10 времени, запуская его на время Т. Сигнал с выхода...

Номер патента: 1392410

Опубликовано: 30.04.1988

Авторы: Гусев, Кайялайнен

МПК: G01L 27/00

Метки: градуировки, давления, измерительных, переменного, преобразователей

...18 полностью удаляется воздух сцелью дальнейшего ее заполнения рабочей жидкостью. Затем, подавая рабочую жидкость от источника 3 постоянного давления, выполненного, например, в виде грузопоршневого манометра или просто гидропресса, производится окончательное заполнениерабочей полости 17, канала 16 и канала выпускного игольчатого вентиля 20После окончательного эаполненияпутем завинчивания выпускного игольчатоговентиля 20 закрывается канал 16 иисточником 3 постоянного давленияустанавливается необходимое значениепостоянного давления по манометру 4.Затем с целью совмещения пучностисо стоячей волны давления с осью образцового 12 и поверяемого 13 измерительных преобразователей торецпоршня 14 устанавливается на необходимое расстояние Х,...

Номер патента: 1392408

Опубликовано: 30.04.1988

Авторы: Гелета, Глебов, Гусев, Коротаев, Отцов

МПК: G01L 25/00

Метки: аппаратуры, высокотемпературного, градуировки, исследуемом, объекте, сигнала, тензометрической, тензорезистора, установленного

...высокотемпературной термообработки. Основное требова 08 Формула изобретения Способ градуировки тензометрической аппаратуры для измерения сигнала ние к тензорезисторам, принимаемымэа прецизионные- минимальный разбросчувствительности в партии, В качествепрецизионных могут быть использованы,например, серийно выпускаемые фольговые тенэореэисторы типа КФ 5 П 1,Затем устанавливают градуировочнуюбалку 9 на вибростенд 10, теяэорезисторы 11 и 12 через переключатель 13электрически соединяют с входом тенэометрического усилителя 14 в комплекте с регистрирующим прибором 15, например вольтметром переменного тока,При постоянных значениях динамических деформаций регистрируют выходные сигналы от высокотемпературного11 и прецизионного 12...

Номер патента: 1392305

Опубликовано: 30.04.1988

Автор: Гусев

МПК: F21S 8/10

Метки: автомобильная, отклоняющимся, пучком, световым, фара

...светового пучка компенсирует (полностью или частично) смещение светового пучка, возникающее в результате нагрузки автомобиля (пассажиры на заднем сидении или груз на платАорме грузового автомобиля).Влияние этого эААекта не зависит от времени, а также характера движения автомобиля. В случае практической необходимости компенсацию укаэанйого эффекта можно легко произвести в процессе обычной регулировки угла наклона Фары. Устайониншееся положение груза 9 механизма 10 также нейтрально.При повороте транспортного средства вправо возникающая центробежная сила инерции в инерционном механизме 7 перемещает груз 9 влево, т.е. в направлении, противоположном пово-, роту. При этом начинают переполняться полости 11 и 111 и уменьшается объем полостей 1...

Номер патента: 1390762

Опубликовано: 23.04.1988

Авторы: Вахрамеев, Вейнгер, Виницкий, Гусев, Серый, Чинов

МПК: H02P 5/408

Метки: электропривод

...осях с двумя группами входов, первая из которых подключена к выходам соответствующих датчиков Фаэных токов ротора, измеритель частоты, подключенный входами к выходам датчика фазных.напряжений статора, блок преобразования составляющих напряжения ротора в синхронно вращающихся координатных осях к фаэным управляющим напряжениям с двумя группами входов и блок регуляторов составляющих напряжения ротора с входами задания частоты вращения ротора и реактивной мощности статора, с входом обратной связи по частоте вращения ротора, входом для скольжения и входами для составляющих токов статора и ротора, подключенными к соответствующим выходам укаэанных блоков преобразования фазных токов статора и ротора, при этом выходы блока регуляторов...

Номер патента: 1390565

Опубликовано: 23.04.1988

Авторы: Браславский, Гребенчиков, Гусев

МПК: G01N 15/08, G01N 33/36

Метки: водопроницаемости, прибор, текстильных

...параллелограмма расположен балансир 8 и регулируемый упор 9. На дне кольцевой полости размещен датч чик 10 водопроницаемости, электроды которого установлены на расстоянии, меньшем диаметра капли, проникшейчерез образец 3, и соединены электрически с опорной плитой 4 и изолированной опорой 6. 35 К звену 7 шарнирно-рычажного параллелограмма прикреплено изолированное токопронодящее кольцо 11, установленное с возможностью контактирования с токопроводящей опорной плитой 4.Для предварительного натяжения образца 3 форсунка 2 выполнена с полой осью, в которой помещен шток 12 с набором сменных грузов 13. В электрическую цепь, соединяющую токопроводные кольцо 11 и звено 7 шарнирно- рычажного параллелограмма, включены электросекундомер 14 для...
