Гусев

Номер патента: 1270672

Опубликовано: 15.11.1986

Авторы: Гуров, Гусев, Солнцев

МПК: G01N 29/00

Метки: акустоэмиссионный, процесса, сварки

...12 и направляющий подпружиненный ролик 13, обеспечивающий акустический контакт присадочной проволоки 7 и акустического преобразователя 12. Акустический преобразователь 12 соединен с блоком 14 обработки сигналов акустической эмиссии и состоит из ролика 15, роликовой опоры 16 и чувствительного элемента 7. Вращающийся ролик 15 выпол- О нен сменным и имеет. кривизну, анало" гичную проволоке 7. Для улучшения акустического контакта вогнутая сфера ролика 15 покрыта высокотемпературным демпфирующим эластиком, напри-мер резиной, фторопластами. Присадочная проволока 7 намотана на барабан 11 упорядоченно, послойно с изоляциеч между витками и слоями. Изолирующая прокладка 9 предназначена для изоляции рамы 1 О от корпуса...

Номер патента: 1270629

Опубликовано: 15.11.1986

Авторы: Гусев, Смушкович, Филинов

МПК: G01N 3/08

Метки: испытания, образцов, растяжение, сжатие

...установка для испытания образцов на растяжение - сжатие, содержащая силовую раму, установленные на ней подвижные траверсы и механизм перемещения подвижной траверсы, выполненный в виде двух ходовых винтов, соответствующих гаек, закреплен 1 О При этом установка снабжена пере 20 25 ЗО 35 40 45 ных на одной из подвижных траверс,и привода вращения винтов, снабженапарой гаек, закрепленных на второйподвижной траверсе с возможностьювзаимодействия с соответствующими ходовыми винтами, а все гайки закреплены на подвижных траверсах с возможностью вращения и фиксации относительно траверс и ходовых винтов. ключаемыми фиксаторами, предназначенными для соединения каждой траверсы ссоответствующими гайками, и регулируемыми зажимами, предназначенными для...

Номер патента: 1270326

Опубликовано: 15.11.1986

Авторы: Гусев, Еремин, Мосин, Охрямкин

МПК: E21C 37/02, E21C 47/10

Метки: блочного, добычи, камня

...- то же, вид в плане; на фиг,З - сечение А - А на фиг,2.Устройство состоит из корпуса 1 гидро- цилиндра, штока 2, направляющей обоймы 3 с продольным пазом 4, толкателя 5, штыря 6, плиты 7 с направляющими пазами 8, боковых упоров 9. Плита 7 укреплена на направляющей обойме 3 таким образом, что ее плоскость параллельна продольной оси направляющей обоймы, а продольные оси направляющих пазов перпендикулярны ей. Направляющие пазы 8 позволяют при установке упоров 9 компенсировать неточность межосевого расстояния шпуров.Устройство для добычи блочного камня работает следующим образом,В один из вертикальных шпуров, оконтуриваюгцих откалываемый блок (фиг.З), вставляют штырь 6 устройства. Поворотом устройства вокруг штыря 6 совмещают направляющие...

Номер патента: 1270247

Опубликовано: 15.11.1986

Автор: Гусев

МПК: E04B 1/38, E04B 1/58, E04D 3/36 ...

Метки: конструкции, крепления, несущей, покрытия, прогона, узел

...фиг. 5 - вариант узла крепления прогона из двутавра к поясу металлической фермы.Узел крепления прогона 1 к поясу 2 фермы включает ребро 3 с пазом 4 у основания, выполненным по форме края опорной полки прогона . Контактирующая с полкой грань паза имеет зубчатую поверхность 5. 20 Наклонная грань 6 ребра 3 служит направляюгцим устройством для прогона при его монтаже. Со стороны стенки швеллера к ферме покрытия крепится ребро 7, верхняя наклонная грань 8 которого выполняет роль направляющей для прогона 1. В ребре 7 со25 стороны стенки швеллера имеется выемка 9 с криволинейной верхней гранью 10 для входа в нее свободного конца фиксирующей пластины 1, которая жестко закреплена к основанию прогона 1 с небольшим наклоном. Край опорной полки...

Номер патента: 1268477

Опубликовано: 07.11.1986

Авторы: Гусев, Котеленец

МПК: B65G 1/08

Метки: длинномерных, стеллаж, хранения, цилиндрических

...18.При хранении круглых заготовок верхнююнаклонную направляющую 2 нагружаюттрубами в один слой. Трубы, перемещаясьпо наклонным направляющим 2, взаимодействуют с башмаками 7 двуплечего рычага 5, скатываясь на нижнюю наклоннуюнаправляющую 2 до контакта с выступомотсекающего рычага 12.В случае перекоса какой-либо трубы приперемещении по каждой из наклонных направляющих, одна из ее поверхностей взаимодействует с одним из башмаков 7 двуплечего рычага 5 за счет накопленной кинетической энергии, тем самым заставляя поворачиваться рычаг 5 относительнооси 6 и растягивая пружину 8, расположенную на другом конце рычага 5, с определенным усилием.При этом после остановки трубы на ееконтактирующую с одним из башмаков 7поверхность передается через...

Номер патента: 1268389

Опубликовано: 07.11.1986

Авторы: Гусев, Зайцев, Кафидов, Новоселова, Соколов, Чуриков

МПК: B24B 55/02

Метки: жидкости, подачи, смазочно-охлаждающей

...12 качения. Подшипники 12 установлены на осях 13, жестко соединенных с неподвижными кронштейнами 14, в которых выполнены вертикальные пазы 15, благодаря которым кронштейны могут быть закреплены с помощью болтов 16 на станине 17 станка на различной высоте от стола станка с заготовками 18. Векторы ю, ж,и 5 обозначают рабочие движения станка: частоту вращения сегментного круга, частоту вращения стола и вертикальную подачу соответственно. Станок снабжен также пружиной 19,Устройство для подачи СОЖ работает следующим образом.В процессе шлифования по шлангу, закрепленному на станине 17, поступает СОЖ, которая заполняет коническую полость 6. Через отверстия 20, выполненные в конической полости 6, СОЖ поступает по шлангам 8 в кольцевой...

Номер патента: 1268227

Опубликовано: 07.11.1986

Авторы: Гусев, Кудрявцев, Угрюмов

МПК: B21B 31/02

Метки: жидкостного, подшипник, трения

...в крышке 5 при помощи эластичных диафрагм О, которые обес- зо печивают самоустановку последних и исключают утечку масла и попадание воды, Контактная втулка 7, снабженная пружинами 11, охватывает насадку 12 с водоотбойником 13, Насадка 1235 контактирует с диафрагмой 14, ДиаФрагма 10 устанавливается в крышке 5 при помощи дистанционной втулки 15 с, Фиксаторами 1 б. Водоотбойное кольцо 9 установлено подвижно по отношению к контактной втулке 7 посредством винтов 17.Подшипник работает следующим образом.Втулка-цапфа 1, вращаясь но втулке-вкладьппе 2, захватывает смазку н рабочий зазор и затем, пройдя через зазор, смазка поступает н нерабочую зону и через торцы вытекает н карманы, расположенные между торцами втул 50 ки-вкладыша 2 и...

Номер патента: 1267159

Опубликовано: 30.10.1986

Авторы: Гусев, Иванов, Леонидов, Торгашев

МПК: G01D 5/12

Метки: бесконтактной, вращающегося, изменяющихся, измерительных, медленно, объекта, передачи, сигналов

...что приведет к изменению распределения магнитного потокамодуляции между стенками полых цилиндров 10 и 11 ротора 7, а следовательно, к изменению спектральногосостава переменного магнитного потока, пронизывающего измерительную обмотку 16.В отсутствие сигнала от источникав сигнальной обмотке 15 протекаетток, вызванный низкочастотным тестовым напряжением, передаваемым с неподвижной аппаратуры посредством первого вращающегося трансформатора 2.Воздеиствие этого периодического ли-.нейного (например, треугольного) сигнала приводит к тому, что уровеньвторой гармоники потока модуляциив спектре выходного сигнала будетпромодулирован по амплитуде этим линейным низкочастотным сигналом(фиг.З)Разность временных интерваловт;и, 1 в данном случае...

Номер патента: 1267158

Опубликовано: 30.10.1986

Авторы: Гусев, Зубаиров, Леонидов, Торгашев

МПК: G01D 5/12

Метки: бесконтактной, вращающегося, изменяющихся, измерительных, медленно, объекта, передачи, сигналов

...вызванный токоммодуляции в секции 24, замыкается подругой части статора 20 (внутреннийполый цилиндр 18, среднее плоскоекольцо 16, участок внешнего пологоцилиндра 17 между крайним 15 и сред 3щим ей крайним 14 или 15 ппоскимцкольцами.Вращающийся трансформатор 2 содержит статорную часть 25, состоящуюиз двух идентичных плоских колец 26и 27, соединенных по внешней кромкеполым коаксиальным с валом б цилиндром 28, и роторную часть 29, представляющую собой расположенную цавалу 6 ферромагнитную вставку 30 снамотанной на нее первичной обмоткой 31, выводы которой соединены свыводамн вращающейся измерительнойобмотки 13. Напорная вторичная обмотка 32 трансАорматора 3 расположена внутри полого цилиндра 28 н статорной части 25 вращающегося...

Номер патента: 1266665

Опубликовано: 30.10.1986

Авторы: Гусев, Поляков, Чернавский

МПК: B23B 27/16

Метки: инструмент, режущий

...относится к металлообработке.ель изобретения - расширение технологических воэможностей режущего инструмента посредством регулирования положения рабочей вершины режущей пластины относительно боковой поверхности державки.На фиг. 1 показан режущий инструмент, вид в плане; на фиг. 2 - сечение А-А на фиг. 1; на фиг. 3 - сечение Б-Б на фиг.Режущий инструмент содержит державку 1, подвижную подкладку 2, штифт 3, режущую пластину 4, опорный элемент 5, пружину 6 и промежуточный элемент 7.Подвижная подкладка 2 расположена В гнезде державки с опорной стенкой 8 и выполнена плоской с отверстием под штифт 3 с пазом 9, в котором расположены выступ 10 опорного элемента 5 и промежуточный элемент а также с пазом 11 для взаимодействия с выступом 12...

Номер патента: 1266482

Опубликовано: 30.10.1986

Авторы: Гусев, Кудинов, Семко

МПК: A01D 57/02

Метки: мотовило

...На фиг. схематично изображенопредлагаемое мотовило, вид сверху;на фиг.2 - то же, вид сбоку; нафиг,З - вид А на фиг,2; на фиг.4вид Б на фиг.З; на фиг,5 - щиток,вид сбоку; на фиг.6 - вид В нафиг.5; на фиг,7 - вид Г на фиг.6. Предлагаемое мотовило содержит лу чи 1, на концах которых шарнирно закреплены трубы 2 граблин, а на них уотановлены пружинные пальцы 3. На лучах 1 в местах сочле 25 йения их с трубами 2 закреплены расположенные в плоскостивращения мотовила щитки 4. С наружной от оси трубы 2 стороны 5 щитки выполнены в виде полуокружности, а внут ренняя сторона 6 щитков 4 выполнена постепенно сужающейся к лучу 1. Наружная сторона 5 плавно переходит во внутреннюю сторону 6. Щитки 4 по на ружному контуру выполнены с отбортовкой кромок 7...

Номер патента: 1265842

Опубликовано: 23.10.1986

Авторы: Гусев, Гущо, Зубков, Мягков

МПК: G03G 16/00, G11B 7/00

Метки: деформируемым, модуляции, потока, светового, слоем

...выходы коммутатора и источника переменного напряжения соединены между собой. 35Устройство работает следующим образом,Отображаемый сигнал вырабатывается в источнике 14 или поступает наего вход, усиливается и с высокодящей подложке меняется, то в разноевремя плотность деформирующих сил,пропорциональная квадрату разностинапряжений между меняющимся напряжением и сменяемым напряжением на уп -равляющих электродах, будет пропорциональна квадрату амплитуды напряжения на прозрачной проводящей подложке, 1 ил. вольтного выхода подается на прозрачный проводящий слой 12, а с низковольтного выхода сигнал синхронизирует работу блока 2 сигналов развертки таким образом, что управляемый имкатодный коммутатор 1 выдает импульснапряжения на первом...

Номер патента: 1265679

Опубликовано: 23.10.1986

Авторы: Гусев, Степаненков

МПК: G02B 7/00, G02B 7/18

Метки: юстировочное

...двум осям и уменьшение габаритов устройства.На Фиг. 1 представлена принципиальная схема юстировочного устройства; на Фиг. 2 - разрез А-А на 15 фиг. 1.Устройство состоит из неподвижной 1, промежуточной 2 и ведущей 3 платформ, расположенных параллельно друг другу, Платформы 1 и 2 и плат фоРмы 2 и 3 попарно соединены 7-образно расположенными плоскими пружи" нами 4 и 5, образующими с ними равЬрные трапецеидальные упругие контурыи этом ведущая платформа 3 и плос кие пружины 4, соединяющие ее с промежуточной платформой 2, размещены между неподвижной 1 и промежуточной 2 платформами, т.е. один упругий контур расположен перпендикулярно другому упругому контуру и внутри него. Юстировка осуществляется с помощью механизма регулировки, выполненного...

Номер патента: 1264320

Опубликовано: 15.10.1986

Авторы: Гусев, Тюлевин

МПК: H03K 5/153

Метки: выделения, импульса, одиночного

...второго триггера 7 соответсвует окончанию выКодного импульса на шине 9. Уровень "0"с выхода третьего триггера 10 подается на информационный вход второготриггера 7, и изменение уровня сигнала на шине б тактовых импульсовне приводит к переключению второготриггера 7 из нулевого состояния.Одновременно этим уровнем переключается в единичное состояние первыйтриггер 1. Уровень "1" с его выходачерез элемент ИЛИ 3 подается на Йвходы третьего триггера 1 0 и второго триггера 7, тем самьи подготавливая их к следующему цик- лу работы.3 1264Аналогично работает схема в случае, когда управляющий сигнал прекращается во время формирования выходного импульса.Если на шину 8 управляющего сиг нала подается импульс управления, длительность которого равна...

Номер патента: 1264308

Опубликовано: 15.10.1986

Авторы: Гусев, Екимова, Карасев, Попкова

МПК: G06F 17/17, H03H 17/00

Метки: фильтр, цифровой

...последовательно выдается М массивов по Н отсчетов,хранящихся в блоке памяти входныхотсчетовх,;, 1 х,1х,где 1 - номер цикла,Одновременно из блока памяти коэффициентов считываются М раз массивы отсчетов импульсной характеристикиФильтра, В результате каждого циклавычисляется по одному выходному отсчету Фильтра в каждом из М каналовобработки. Причем массивы следующегоцикла считывания отличаются от предыдущего обновлением в них К отсчетов входных данных. На счетный входсчетчика 7, считающего по модулю К,подаются импульсы запуска, Код числа К устанавливается по входам 6 изаносится в счетчик 7 его собственным сигналом переноса. Таким образом,период следования сигналов переноса счетчика 7 равен К периодам диск"ретизации входного...

Номер патента: 1264124

Опубликовано: 15.10.1986

Авторы: Гусев, Степаненков

МПК: G02B 26/06

Метки: модулятор

...и 8 расположены напротив друг друга и выполнены равномерно по периметру соответственно пьезоэлемента 3 и торца держателя 2. Пьезоэлемент 3 связан с блоком питания 9 показан условно без генератора) .Модулятор работает следующим об разом.При подаче переменного напряжения через блок питания 9 пьезоэлемент 3 производит возвратно-пуступательное перемещение оптического элемента 4 вдоль его оси. Происходит модуляция светового потока, падающего на. оптический элемент 4. Частоту и амплитуду модуляции обеспечивает блок питания 9 (и генератор).40Положительный эффект такой, конструкции по сравнению с прототипомзаключается в том, что пьезоэлемент 3, помещенный в углубление держателя2, нагреваясь, увеличивается в размерах и при этом нагревает...

Номер патента: 1264055

Опубликовано: 15.10.1986

Авторы: Гусев, Иванов, Леонидов

МПК: G01N 27/02

Метки: бесконтактный, кондуктометрический

...кондуктометрический датчик 2с жидкостным витком 3 связи, измеритеЛЬный прибор 4 и блок 5 заданияглубины обратной связи.Устройство работает следующим образом.При отсутствии обратной связи выходное напряжение измерительной обмотки определяется соотношениемПт Ю 1 и 1 Ь А20Пт ю- -- 2 - (1)1"1 1+1 1Вгде Х - удельная электропроводность жидкости;напряжение генератора;1 ы - число витков измерительнойобмотки;М - число витков обмотки воэ 8буждения;А - постоянная датчика;индуктивность витка жидзкости,Из формулы (1) следует, что величина нелинейности преобразования зависит от соотношения собственного сопротивления витка жидкости и вноси мого индуктивного сопротивления.При наличии цепи положительной последовательной обратной связи по...

Номер патента: 1263655

Опубликовано: 15.10.1986

Авторы: Балашова, Барсуков, Гусев, Дытюк, Дятлова, Криницкая, Пагуба, Самакаев, Смольников, Ярошенко

МПК: C02F 5/10, E21B 43/00

Метки: нефтепромысловом, оборудовании, отложений, предотвращения, солей, состав

...ОО,О 15,0 100,0 9,0 60,0 100 60,0 5,0 2,5 30,0 50 30,0 2,5 9,0 75,5 100 9,0 30,0 92,9 9,0 100,0 150 30,0 200 9,0 100,0 Калиевая сольДПФ ХлоридКалия 100 25 0,05 О,. 100 5,0 10,0 0,5 100 20,0 15 30,0 100 2,5 9,0 94,5 100 40,0 4,0 10,0 98,0 50,0 12,0 100,0 15,0 300,0 1,00 100 5,0 60,0 30,0 2,5 9,0 62,3 50 30,0 9,0 73,5 2,5 100 30,0 9,0 90,0 9,0 100,0 150 30,0 Фосфонометилированное1,3-диаминопропанолаЩелочнаяили аммоню 1 наясоль фосфонометилированного проиэводного1,3-днаминопропанола30,0 2,5 2,0 38,9 3,0 60,0 5,0 62,87,0 90,2. Хлор щело лянсфоно- Щ етили- ил рованное н 1,3-диамино-. Фо пропано- л изфо м яслота ог еталл но и аминя опала аД 11( 0 30,0 2,нийная соль 9 1 О орид аммония,0 90,3 3 10 9 95 Д 99,3 10 0 10 0 4 О 00,0 0,0 00,0 0,0 2 2...

Номер патента: 1263640

Опубликовано: 15.10.1986

Авторы: Гусев, Дьяконова, Карпенкова, Резник

МПК: B01D 21/00, C02F 1/40

Метки: нефтесодержащих, стоков

...очистки нефтесодержащих стоков,вертикальный разрез; на фиг,2 - вид Лна фиг.1; на фиг.З - разрез Б-Б нафиг,2; на фиг.4 - узел 1 на Фиг.З,Устройство содержит корпус 1 сбункером 2 для осадка, скребковыйтранспортер 3 для удаления осадка,передвижной контейнер 4, безнапорныйгидроциклон 5 с входным патрубком 6,при этом гидроциклон 5 установленнад нижним концом скребкового транспортера 3, привод 7, соединенныйсо скребковым транспортером 3, нефтесборный лоток 8 с переливной кромкой 9, который примыкает к вертикальной разделительной герегородке10, трубу 11 для отвода нефти, накопитель 12 нефти, многополочный водораспределитель 13, выполненный изсекций, преимущественно не менеедвух, и состоящий из наклонно установленных под углом друг к другу...

Номер патента: 1262466

Опубликовано: 07.10.1986

Авторы: Гусев, Лукьянов

МПК: G05D 23/20

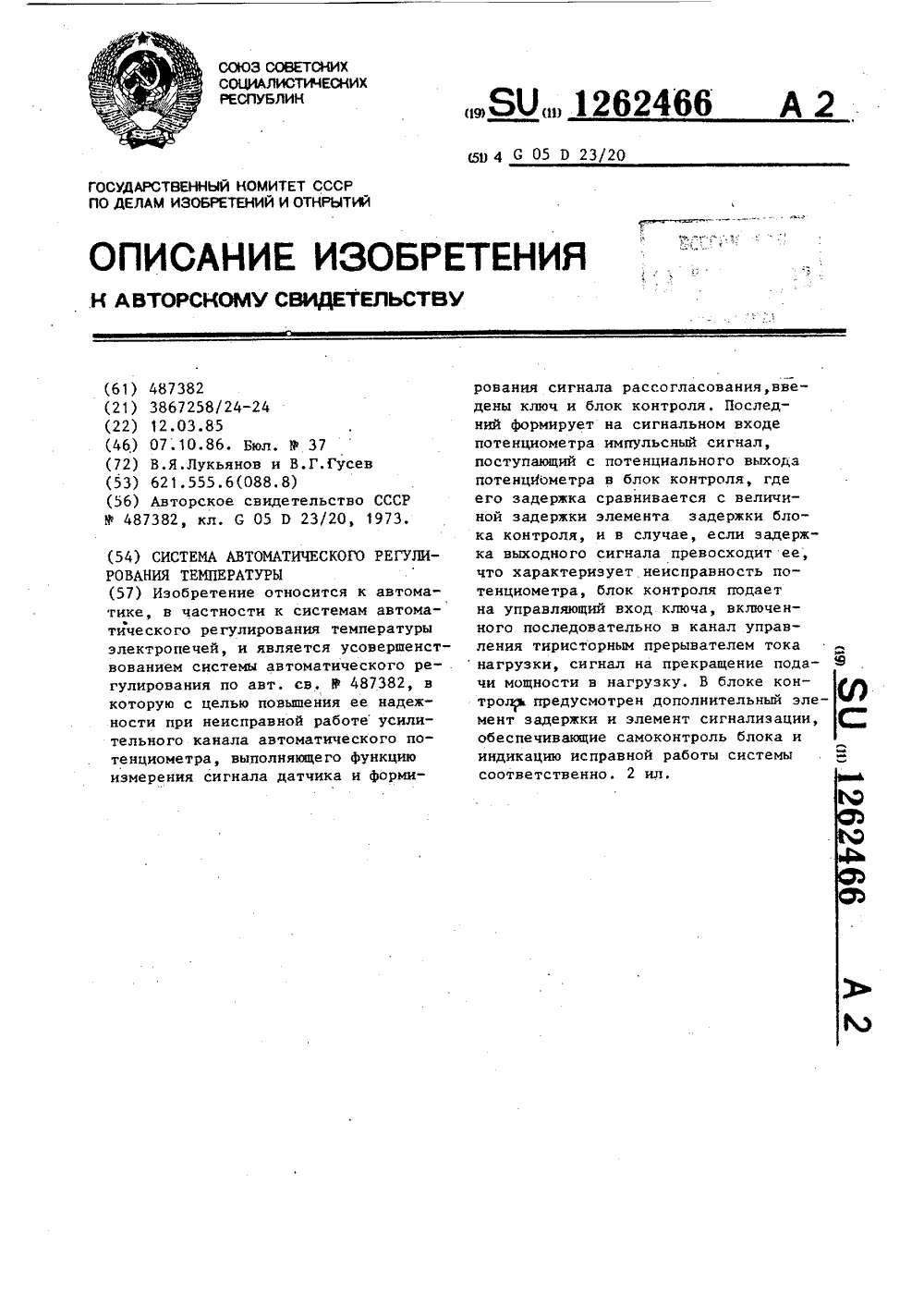

Метки: температуры

...16 не переключается и не подает сигнал запрета на управляющий вход ключа 4.Импульсы с обмотки трансформатора 10, нормированные по амплитуде и длительности, пройдя через усилительпотенциометра 1, снимаются с потенциального выхода усилителя (потенциальный выход потенциометра)непосредственно с обмотки синхронного двигателя, управляющее напряжениекоторого при исправном канале усиления промодулировано короткими импульсами,Эти импульсы, пройдя через дополнительный формирователь 11, переключатель 12, подаются на первый входпервого триггера 13 с задержкой1 одчс, Равной времени прохождениясигнала (импульсов) через усилительпотенциометра, При этом триггер 13,ранее включенный по второму входу сгенератора 9 импульсов, переключаетв состояние "0 по...

Номер патента: 1262438

Опубликовано: 07.10.1986

Авторы: Анкудинов, Гусев, Степаненков

МПК: G02B 7/00, G02B 7/18

Метки: юстировочное

...относится к точномуприборостроению и может быть использовано в оптико-механических приборах для юстировки различных оптических элементов с точностью порядка 5долей угловой секунды.Цель изобретения - повышение точности и чувствительности юстировки .На чертеже представлена принципиальная схема юстировочного устройства.1 ОУстройство состоит из корпуса 1,держателя 2, соединенного упругимэлементом 3 с корпусом 1, параллелограмма на упругих элементах 4, закрепленного на корпусе 1. Игла 5 расположена между винтом 6 держателя 2и подвижным основанием 7 параллелограмма параллельно его упругим элементам 4. Сильфон 8 обеспечивает силовое замыкание иглы 5. На держателе2 расположен регулируемый оптическийэлемент 9, например дифракционная...

Номер патента: 1262276

Опубликовано: 07.10.1986

Авторы: Гусев, Степаненков

МПК: G01B 9/02

Метки: интерферометра, оптического, перемещения, элемента

...издвух частей 2 и 3, ведомый цилиндр 4, сопряженный с корпусом подвеской, выполненной в виде кольцевых мембран 5 и 6, ведущий цилиндр 7, сопряженный с ведомымцилиндром 4 подвеской, выполненной в видекольцевых мембран 8 и 9. На ведомом цилиндре закреплен оптический элемент 10, Ведущий цилиндр взаимодействует с механизмом принудительного перемещения, выполненным в виде приводного электродвигателя11, редуктора 12, профильного кулачка 3,двуплечего рычага 14, одно из плеч котороговзаимодействует с профильным кулачком, авторое выполнено вилкообразным и взаимодействует с ведущим цилиндром через ролики 2515 и 16. Обе части корпуса, ведущий и ведомый цилиндры размещены соосно. Устройство работает следующим образом.С помощью редуктора 12 и...

Номер патента: 1262236

Опубликовано: 07.10.1986

Авторы: Балдин, Гусев, Картошкин, Кольман-Иванов, Папазов, Селиверстов

МПК: F26B 11/04

Метки: барабанная, сушилка, сыпучих

...к техникесушки сыпучих материалов, в частности к сушилкам барабанного типа, иможет быть использовано в химической промьппленности, промышленностиминеральных удобрений, строительныхматериалов и других отраслях.Целью изобретения является повышение производительности путемувеличения поверхности теплообмена.На фиг. 1 представлена барабанная сушилка, общий вид, на фиг, 2 -то же, поперечное сечение.,: на фиг. 3 -узел лопатки; на фиг. 4 - лопатка,сечение.Барабанная сушилка для сушкисыпучих материалов содержит газоподводящий патрубок 1, патрубок 2 дляподачи влажного материала, неподвижную часть 3 коллектора для вводадополнительного теплоагента, подвижную часть 4 коллектора , трубы 5для подачи тенлоагента, перфорированные трубы 6, лопатки 7,...

Номер патента: 1262227

Опубликовано: 07.10.1986

Авторы: Василенко, Гусев, Кругалев, Малахова, Марчевский, Савидова

МПК: F26B 3/12

Метки: гранулированного, меланжа, сухого, яичного

...слой твердых частиц (сухие гранулы яичного меланжа) приводится во взвешенное состояние и нагревается. Температуру слоя твердых частиц поддержива 1 от равной 43 С. В течение 80 мин происходит сушка продукта и наращивание гранул слоя до размера диаметра до 3 мм. Готовые гранулы сухого меланжа выводятся из слоя.Гранулы больше 3 мм измельчаются и далее направляются на восполнение слоя твердых частиц в качестве затравки.Бактериологический анализ готового сухого гранулированного меланжа проводят на определение общей бактериальной обсемененности. Содержание бактерий группы сальмонелл и кишечной палочки определяют стандартными методами.Кроме того, в готовом продукте определяют растворимость и содержание массовой доли влаги.Результаты...

Номер патента: 1262198

Опубликовано: 07.10.1986

Авторы: Баранов, Волжан, Гусев, Евтифеев, Жилко, Кобеза

МПК: F23D 14/00

Метки: газовая, горелка

...Составитель Э. Языков РедакторА. Ворович Техред И. Верес Корректор О. Луговая Заказ 5403/32 Тираж 514 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и о 1 крытий13035, Москва, Ж - 35, Раушская иаб., д. 4/Ь Филиал ППП Патент, г. Ужгород, ул. Проектная, 41Изобретение относится к энергетике и может быть использовано для отопления металлургических печей.Целью изобретения является повышение экономичности. На фиг. 1 изображена горелка, продольный разрез; на фиг. 2 - горелка с охлаждаемым рассекателем, вариант. Горелка содержит корпус 1 с выходным цилиндрическим отверстием 2, корпус рассекателя 3 с полусферическим углублением 4 и конической поверхностью 5. Рассекатель 3 соединен с корпусом 1 горелки штоком б,...

Номер патента: 1261831

Опубликовано: 07.10.1986

Авторы: Гусев, Елынкин, Мелентьев, Меркулов, Савченко, Солодков

МПК: B62D 55/265

Метки: передвижения, поверхности, ферромагнитной

...5 размещены с поперечным зазором, равным величине упругого хода магнитных пакетов. Ведущие звездочки 3 имеют по одному зубу. Верхний прямолинейный участок пазов 4 ггрижат к нижнему таким образом, что звенья 6, находящиеся на верхнем прямолинейном участке, соприкасаются со звеньями 6, контактирующими с ферромагнитной поверхностью.Устройство работает следуюцгим образом.При включении блока 2 управления с механизмом протяжки звездочки 3 вращаются и зубья их входят в зацепление с роликами 5 вначале поворотных участков пазов 4 с одной стороны платформы 1 звездочки снимают, например, два звена 6 с поверхности, а с противоположной стороны выставляют два звена 6, таким образом осуществляется перемещение платформы 1. При наезде на мелкие...

Номер патента: 1260807

Опубликовано: 30.09.1986

Авторы: Гусев, Леонидов, Луговой, Торгашев

МПК: G01N 27/02

Метки: бесконтактный, кондуктометрический

...отрицательного сопротивления 12 соединены последовательно, причем выход схемы 1 является выходом функционального преобразователя. Опорные входы фазового детектора 10 подключены к генератору Устройство работает следующим образом.Переменное напряжение, поступающее с Генера Ора 1 на Возбуждающ, ю 00 мотку, создают в витке жидкости 4 ЗДР., которая вызьвает Гоявление тока в жидкости. Величина тока пропорциональна удельному электрическому сопротивлению в жидкости. Измерительная обмотка 5 нагружена;а близкое к нулю Входное сОИООтиВленис РРреобрдзователя 7 и на орицательное согротивление, г 1)01)мируемое схемой 12, Если значение отрй;атг, ьног) сопротР)вления равно сумме а: чнного гппр)тинления измерительной Обмотки; ) н Вхо-,но: 0 сопротив 5...

Номер патента: 1260042

Опубликовано: 30.09.1986

Авторы: Гусев, Костюков, Пастушенко, Черчинцев

МПК: B06B 1/18

Метки: акустических, генерирования, колебаний

...образом.Рабочая среда (газ) через штуцер 3 подается в камеру 2 корпуса 1, При вращении ротора 5 в момент совпадений его отвертий 7 с отверстиями 6 статора 4 и отверстиями 11 стакана 10 газ из камеры 2 высокого давления направляется в виде высокоскоростных потоков радиально внутрь полости 12 стакана 10, где сталкиваются в зоне оси симметрии полости 12 и тормозятся до полной остановки.В результате торможения модулированных высокоскоростных потоков газа в полости 12 стакана 10 повышается статическое давление, асимметричный фронт которого начинает распространяться от оси стакана 10 к его периферии и направляется в рупор 9.Время установления повышенного давления в полости 12 стакана 10 определяется ее радиальными размерами и при...

Номер патента: 1259224

Опубликовано: 23.09.1986

Авторы: Гусев, Конькова, Прохоров

МПК: G05D 19/02

Метки: вибростендом

...Чтобы запомнить сигнал, на синхровхад 28 фазоуправляющего блока 15 подается импульс, абнуляющий выходы сдвигавого регистра37, а следовательно, и потенциальный 20выход 29 блока 15. Сигнал "0", передаваемый по проводу с выхода 29 науправляющий вход блока 14 памяти,задает ОЗУ 20 режим записи, ВыходыОЗУ 20 отключаются, и на инвертирующем входе алгебраического сумматора6 устанавливается нулевой потенциал, Сумматор 6 пропускает на вход возбуждения стенда образцовый сигнал задатчика 8 вибраций, а установленный З 0 в нулевое состояние реверсивный счетчик 35 обеспечивает ОЗУ 20 одинаковый с ПЗУ 16 адресный режим, поскольку сумматор 36 вынужден повторять навтором числовом выходе 26 коды перва- зго числового выхода 25, Запоминаемыйаналоговый сигнал...

Номер патента: 1258348

Опубликовано: 23.09.1986

Авторы: Бурдюжан, Гусев, Иваница, Семенков, Юзбашев

МПК: A01C 7/04

Метки: аппарат, высевающий, пневматический

...Патент, г. Ужгород, ул. Проектная, 4 Редактор С. 11 атрупева Заказ 5049/1 1Изобретение относится к сельскохозяйственному машиностроению и может быть использовано на пневматических сеялках точного высева.Цель изобретения - повышение равномерности высева путем улучшения заполнения ячеек.На фиг. 1 изображен высеваюгций аппарат при снятой крышке; на фиг. 2 -- разрез А - -А на фиг. 1.Высевающий аппарат состоит из корпуса 1, крышки 2, в которой имеются отверстия для подачи семян 3 и воздуха 4, высевающего элемента 5 с цилиндрическими ячейками 6, Стенка корпуса 1 в нижней части образует с высеваюгцим элементом 5 изменяющийся по величине зазор С, величина которого наибольшая в зоне заполнения ячеек семенами, В верхней части корпуса под...
