Номер патента: 1105498

Опубликовано: 30.07.1984

Авторы: Грин, Ключкин, Мацук, Савус

МПК: C11B 1/06

Метки: гранулятор, подсолнечного, шрота

...камеру прессования, размещенную в последней матрицу с выполненными в ее боковой поверхности фильерами и ножи, установленные на выходе из фильер матрицы 2 .Однако данное устройство не позволяет получать легкоэкстрагируемыегранулы,Цель изобретения - получение легкоэкстрагируемых гранул путем повышения их пористости,Поставленная цель достигаетсятем, что в грануляторе подсолнечногошрота, включающем подающую камеру срасположенным на валу шнеком, камерупрессования, размещенную в последнейматрицу с выполненными в ее боковойповерхности фильерами и ножи, установленные на выходе из фильер матри 35цы, на валу шнека укреплена коническая насадка с продольными ребрами,образующая с внутренней поверхностьюматрицы сужающийся канал, при этомфильеры...

Номер патента: 1103022

Опубликовано: 15.07.1984

Авторы: Грин, Дорошенко, Марьенко, Цвык

МПК: F04F 5/04

Метки: насосная, скважинная

...струйного аппарата нри спуске.Указанная цель достигается тем,что в скважинной насосной установке,содержащей колонну насосных труб, па-ЗОкер и струйный аппарат с корпусоми патрубком подвода пассивной среды,на входе патрубка подвода пассивнойсреды установлена запорная манжетас разрушаемым фиксатором, подвижносвязанная с корпусом аппарата.Колонна насосных труб снабженаобратными клапанами, установленнымина входе патрубка подвода пассивнойсреды и перекрываемыми манжетой приработе установки.На фиг.1 представлена скважинная:насосная установка в период спуска,продольный разрез, на фиг. 2-то жев период работы.Скважинная насосная установка45содержит колонну насосных труб 1,пакер 2 и струйный аппарат 3 с корпусом 4 и патрубком 5 подвода...

Номер патента: 1028221

Опубликовано: 30.06.1984

Авторы: Волкотруб, Грин, Колосюк, Радюков

МПК: H02H 3/17

Метки: защитного, однопроводной, отключения, постоянного, сети

...тока в заданной паузе может 4 э не произойти, что приведет к потере контроля. 10 25 Цель из обретения - повыше ние н адежности защитного отключения.Это достигается тем, что в спосо О бе защитного отключения однопроводной сети постоянного тока, включающем циклическое прерывание рабочего напряжения, наложение оперативного постоянного тока на защищаемую сеть, измерение значения оператив 55 ного тока, сравнение его с заданной величиной и формирование сигнала на отключенйе при превышении оперативным током заданной величины, по окончании каждого импульса рабо О чего напряжения, вводят запрет на включение рабочего напряжения, измеряют ток нагрузки, сравнивают его с заданной величиной и при ее превышении форсируют его затухание, 65 после...

Номер патента: 1097473

Опубликовано: 15.06.1984

Авторы: Грин, Карпенко, Лившиц

МПК: B23K 35/40

Метки: кроющей, оценки, сварочного, способности, шлака

...К равномерности покрытия металла шлаком принимают следующее выражениешК: -2 ьгде Ь - толщина шлаковой корки1на вершине валика;32 - толщина шлаковой коркив месте перехода валикав основной металл.Измерение толщины шлаковой корки может выполняться без ее разрушения, например, с помощью луча лазера или ультразвука.Измерение толщины шпаковой корки на вершине валика и в месте перехода его в основной металл обусловлено тем, что эти величины, зависящие от физических свойств шпаков и режимов сварки, являются, как правило, неодинаковыми, Для шлаков, характеризующихся высоким показателем поверхностного натяжения и низкой вязкостью, например магнийсодержащих, толщина корки на вершине валика больше чем в месте его перехода в основной металл, для...

Номер патента: 1090779

Опубликовано: 07.05.1984

Авторы: Грин, Губерман, Каплунов, Лещинская, Сафонов

МПК: D21H 5/00

Метки: бумаги, термостойкой, электроизоляционной

...при 140 С в течение 60 с.П р и м е р 2. Бумагу обрабатывают по примеру 1, причем концентрация раствора 153,П р и м е р 3. Бумагу обрабатывают по примеру 1, причем концентрация раствора 303.П р и м е р 4. Фенилоновую (наоснове ароматического полиамида) бумагу обрабатывают по примеру 1.П р и м е р 5. Фенилоновую бумагуобрабатывают. по примеру 2,П р и м е р 6. Фенилоновую бумагу обрабатывают по примеру 3.П р и м е р 7, Полиарилатную бумагу на основе полиамидных волокони полиарилатных фибридов пропитывают в 103-ном растворе 2-нафтола воводе, сушат при 85 С, прессуют пододавлением 3 МПа при 130. С в течение 10 с,П р и м е р 8. Бумагу по примеру4 пропитывают в 53-ном растворе гидрохинона в смеси ацетон-вода (1:1),осушат при 105 С, прессуют...

Номер патента: 1090707

Опубликовано: 07.05.1984

Авторы: Волотовская, Грин, Замышляева, Рафальсон, Сергеев, Смирнов

МПК: C11B 13/02

Метки: концентрирования, соапстоков

...и соапстоку дают отстояться в течении нескольких часов, после чего водный слой сливают в систему очистки сточных вод,а сконцентрированный соапсток направляют на отгрузку потребителям Г 2 3.Недостатками известного способаявляются высокие энергозатраты на егопроведение, расход значительного количества хлористого натрия, сложностьвыполнения.Целью изобретения является упрощение способа, снижение энергозатрати снижения расхода реагента,Поставленная цель достигается тем,что согласно способу концентрирования,соапстоков, включающему обработкухлористым натрием и последующее разделение фаз, обработку проводят притемпературе 20-30 С, значении критерия Рейнольдса 1500-2300, а хлористыйнатрий вводят в количестве 4-5 отмассы соапстока....

Номер патента: 1089062

Опубликовано: 30.04.1984

Авторы: Грин, Дмитриев, Катруш, Колодяжный, Лапшина, Миркин, Рябов, Чопяк

МПК: C02F 3/02, G05D 27/00

Метки: аэротенка, работой

...механизма 12 изменяет проток через аэротенк до достижения заданной степени очистки.Датчик 13 берез регулятор 14 воздействует на расход воздуха, подаваемого в аэротенк, посредством исполнительного механизма 15.Сигналы от расходомера 16 и вторичного прибора 10, измеряющего концентрацию загрязнений, поступают на логический блок 17, которые осущест" вляют изменение подачи реагента (например, активного ила или химичес 1089062Изобретение относится к автоматическим системам управления процессомочистки сточных вод, в частности кустройству для автоматического управления работой аэротенка, и может 5быть использовано в водоподготовкеи микробиологической промьппленности.Известно устройство для автоматического регулирования работы...

Номер патента: 1087737

Опубликовано: 23.04.1984

Авторы: Грин, Шевченко

МПК: F16L 55/02

Метки: гашения, гидравлических, ударов

...щель, и мембранным приводом, мембрана которого прикреплена к нижнему торцу втулки, причем в нижней части штокавыполнены осевое и радиальные отверстия. На чертеже показано предлагаемое устройство, об щи й вид.Устройство содержит корпус с подводящим патрубком 1, эластичной мембраной 2, крышкой 3 и сливным патрубком 4. В крышке 3 установлена втулка 5, имеющая верхнее выходное, нижнее входное и боковые заполняющие отверстия. Втулка 5 проходит через центральное отверстие мембраны 2 таким образом, что ее нижний торец выходит за мембрану 2 в подводящий патрубок 1, а верхний конец - в атмосферу. Нижнее отверстие втулки 5 снабжено мембранным приводом 6 имеющим корпус 7 и шток 8, скрепленный с клапаном 9, поджимаемым пружиной 10 и...

Номер патента: 1079978

Опубликовано: 15.03.1984

Авторы: Васильев, Грин, Лещенко, Паронян, Судженко, Чубинидзе

МПК: F26B 3/12

Метки: распылительная, сушилка

...патрубкуввода теплоносителя посредствомкольцевого короба, и распылитель,расположенный в верхней части корпуса 2,Недостатком известной сушилкиявляется низкая интенсивность процесса сушки вследствие неравномерности распределения теплоносителяпо периметру сушилки.Цель изобретения - интенсификация процесса сушки.ЗОПоставленная цель достигаетсяте что в распылительной сушилке,содержащей вертикальный цилиндрический корпус,. имеющий поперечный разрыв по периметру в ниде щелевого 35сопла переменного сечения, подключенного к тангенциальному патрубкуввода теплоносителя посредствомкольцевого короба, и распылитель,расположенный в верхней части корпу Оса, сопло выполнено с расширением помере удаления от тангенциального патрубка и снабжено на...

Номер патента: 1075240

Опубликовано: 23.02.1984

Авторы: Абдурахимов, Грин, Демченко, Ключкин, Тагиев

МПК: G05D 27/00

Метки: масличного, подготовки, процессом, экстракции

...65 На чертеже представлена схемаустройства автоматического управ"ления процессом подготовки масличного материала к экстракции.Схема включает бункер 1 ядра,шнек-дозатор 2, шнек 3, тензометрическое весовое устройство 4 сдатчиками 5, задатчик 6веса, ав"томатический регулятор 7 оборотовшнека-доватора, норию 8, ленточный транспортер 9, пропарочноувлажнительный шнек 10, измеритель 11 влажности, регулятор 12влажности с встроенным эадатчи"ком и регулирующим, клапаном 13,регулятор 14 температуры, с регулирующим клапаном 15, рифельныестанки 16, кондиционер 17 регу"лятор 18 температуры прямогодействия с датчиком 19 и регулирую"щим клапаном 20 расхода глухогопара, датчик 21 температуры, регулятор 22 температуры с встроенным задатчиком,...

Номер патента: 1074988

Опубликовано: 23.02.1984

Авторы: Грин, Костур, Куртов, Лесовой, Михайлишин, Томашек, Юрчишин

МПК: E21B 33/14

Метки: обратного, скважин, цементирования

...4"воды.В нагнетательную скважину с эксплуатационной колонной 1, имеющейместа негерметичности и разрушенноецементное кольцо 2,. спускают новуютрубу (эксплуатационную колонну) 3и обвязывают ее с колонной 1, К затрубному пространству подсоединяютцементировочные агрегаты с установкой крана 4 высокого давления, Трубное пространство соединяют через трубопровод с краном 5 высокого давления.Способ осуществляют следующимобраз ом.Расчетом определяют разницу между давлениями от столба цементногораствора б в эатрубном пространствеи воды 7 в трубном пространстве колонны 3. Определяют приемистоотьпласта 8 и зависимость между давле нием (ранее полученным от разницыгидростатических давлений в трубноми затрубном пространствах) и необходимым расходом...

Номер патента: 1071809

Опубликовано: 07.02.1984

Авторы: Гончаров, Грин, Куделя, Левченко, Мацелюк

МПК: F04D 15/00

Метки: автоматическая, насосная, станция

...и подсоединенным к ней по обе стороны от задвижки байО 1. 20 25 30 35 40 45 50 55 пасным трубопроводом с двумя вентилями, имеющими электроприводы, и расположенным между вентилями фильтром, причем электроприводы задвижки и вентилей снабжены блоками управления, подключенными при помощи реле времени к вторичному прибору электролитического датчика.На фиг. 1 изображена технологическая схема автоматической насосной станции; на фиг, 2 - электрическая схема.Автоматическая насосная станция содержит связанные общей напорной магистралью 1 насосные агрегаты 2 - 4 с обратными клапанами 5 - 7 задвижками 8 - 10, всасывающими патрубками 1 - 3 и электроприводами 14- - 16 с блоками 17 - 9 управления, имеющими цепи 20 - 22 питания, в одну из...

Номер патента: 1065472

Опубликовано: 07.01.1984

Авторы: Грин, Лещенко, Паронян, Чубинидзе

МПК: C11D 11/02

Метки: моющего, порошкообразного, средства

...условиях могут удерживать большое количество воды, оставаясь при этом в сыпучем состоянии. Трудность. заключается в прове,дении кристаллизации солей.Например, триполифосфат натрия,один из основных компонентов СМС,может удерживать 6 молекул воды(22,7), оставаясь при этом в сыпучем состоянии.Однако добавление даже 2 молекулводы (7-8%) к триполифосфату натрияв барабанных или лопастных смесителях приводит к образованию плотныхагломератов. При дальнейшем добавлении воды образуется пастообразнаямасса и процесс нарушается.Вце трудней провести кристаллизацию солей рецептурного составамоющих средств, так как при этом,кроме ухудшения сыпучести, увеличивается и липкость готового продукта,например, за счет поверхностно-актив;них...

Номер патента: 1063823

Опубликовано: 30.12.1983

Авторы: Грин, Демченко, Ключкин, Савус

МПК: C11B 1/10

Метки: извлечения, масла, растительного, сырья

...с помощью которого реализуетсяпредлагаемый способ.Корпус 1 экстрактора имеет загрузочный бункер 2 и разгрузочный 3,Внутри корпуса экстрактора находится конвейерная сетчатая лента 4,с которой транспортируется экстраги.руемый материал, В корпусе экстрактора укреплены оросители 5. В концеэкстрактора по ходу материала распо.ложен ороситель 6 обработки материала чистым растворителем. Слабуюмисцеллу, отобранную с двух последних ступеней, подают на ороситель 7.Чистый растворитель и мисцеллу перед подачей в экстрактор подвергаютв устройствах 8 магнитной обработки.Экстрактор содержит мисцеллосборник9, откуда мисцеллу подают в оросители насосами 10. Чистый растворитель подают насосом 11 через теплообменник 12 в ороситель, Мисцеллуподогревают...

Номер патента: 1063562

Опубликовано: 30.12.1983

Авторы: Грановский, Грин, Карпенко, Кисилев, Скоробогатый, Шевелев

МПК: B23K 35/368

Метки: порошковой, проволоки, состав

...для увеличенияпроизводительности сварки, Окиськальция и рутиловый концентрат применены в составе порошковой проволоки в качестве шлакообразующих компонентов для защиты металла шва отвзаимодействия с воздухом,Плавиковый шпат применен с цельюснижения растворимости водорода вметалле сварного шва.ферротитана выполняет роль раскислителя в составе порошковой проволоки.1063562 Содержание, мас.% Компонент 45 2 3 1,7 1,5 1,25 1,0 0,9 Окись кальция Рутиловый концентрат 7,5 7,0 6,5 6,0 5,7 9,0 9,5 8,5 8,0 7,5 Плавиковый шпат 5,5 5,0 4,5 4,0 3,5 Магнезит 7,5 7,0 6,5 6,0 5,6.Гематит Окись кальция применена в количестве 1,0-1,5 мас.%, так как при меньшем содержании не обеспечивается достаточной защиты металла шва от взаимодействия с воздухом, а при...

Номер патента: 1058749

Опубликовано: 07.12.1983

Авторы: Билык, Грин, Дорофеев, Карпенко, Катренко

МПК: B23K 35/368

Метки: алюминиевых, бронз, порошковой, проволоки, сварки, состав

...медной обблочки и порошкообразнбй шйхты, содержащейплавиковый шпат., кремнефтористыйнатрий, рутиловый концентрат, ферро Омилиций, фЬрромарганец, алюминий,,цирконий, ферротитан, гематит, дополнительно содержит в шихте борныйшлак и закись меди йри следующемсоотношении компонентов, мас.%: 65(Фе х ОМХОВ,0,(МфО 8,0,)х М е Введение эакиси меди и борного шлака увеличивает окислительную способность сердечника порошковой проволоки и снижает содержание водорода в металле шва,Изготовляют проволоки диамет- роМ 3 мм из медной ленты марки М 1 размером 0,8 15 мм. Сварку выполняют на постоянном токе обратной полярности на автомате АБС. В качестве источника питания используют выпрямитель ВС, Сваривают в стык пластины с 7-образной разделкой из...

Номер патента: 1057801

Опубликовано: 30.11.1983

Авторы: Боронихина, Грин, Мазепа, Попов, Скворцова

МПК: G01N 3/00

Метки: изгибе, испытания, образец, призматический, усталость

...характеризующееся увеличением изгибных напряжений в крайних ва локнах сечения Я2 Недостатком известного образца является испытание материалов только при положительном значении градиента напряжений в рабочем сечении образца.Цель изобретения - увеличение инфор. мативности испытания путем обеспечения заданных градиентов напряжений.Указанная цель достигается тем, что в призматическом образце для испьггания материала на усталость при изгибе, имеющем две параллельные рабочие . чаоти, симметричные относительно нейтральной плоскости образца, каждая из рабочих час;гей имеет центральный утоненный со стороны нейтральной плоскооти учас;гок, толщина которого составляет 0,8 - 0,7 тощцины крайних участков,7801 2длина 1 находится в диапазоне 2 Ь;6 3...

Номер патента: 1057250

Опубликовано: 30.11.1983

Авторы: Грин, Мазальский, Рахматуллин

МПК: B24B 5/26

Метки: суперфиниширования

...снабжены треть"им рабочим. участком вогнутой ФормЫ.На фиг. 1 изображено устройстводля обработки бомбинированных роликов, общий вид; на Фиг. 2 - устройство для обработки роликов с моди",Фицированным контактом, общий вид;на Фиг. 3 - бомбинированный ролик;на Фиг. 4 - ролик с бомбинированны-.ми участками на скосах (модиФицированный контакт ). Устройство состоит из двух валков 1, перекрещивающихся под углом 1-2 д и абразивных брусков 2, количество которых (5-8 шт.) зависит от вида обрабатываемого ролика.Каждый валок состоит из участка й,для обработки цилиндрической поверхности ролика (Фиг, 1,2)1 участка о для обработки бомбинированной поверхности ролика (Фиг,. 1, 2 ), участка б для обработкй . цилиндрической поверхности ролика (Фиг.2 )....

Номер патента: 1056960

Опубликовано: 30.11.1983

Авторы: Грин, Фишер

МПК: A01G 25/09

Метки: действия, дождевальная, кругового, многоопорная

...много 45опорной дожцемльной -машины кругово-.го действия; на фиг. 2 - регулятор расхода дождевального аппарата и гидропривода последней опоры.Многоопорная дождевальная машинакругового действия состоит из напорно Ого трубопровода 1, неподвижной опоры 2,регулятора 3 давления с датчиком 4давления, гибких вставок, 5, дождевальных аппаратов 6, регуляторов 7 расходадожцевальных аппаратов, регулятора 8расхода концевого дождваального аппарата 9 и регулятора 10 расхода гидропривода последней опоры 11. Регуляторы 7 60 28 и 10 расхода, имеют Упругую мембра ну 12, по окружности которой расположены пропускные отверстия 13, а в центре - конический выступ 14, дросселирую. щий входное отверстие 15 дождеьальных аппаратов или гидропривода последней...

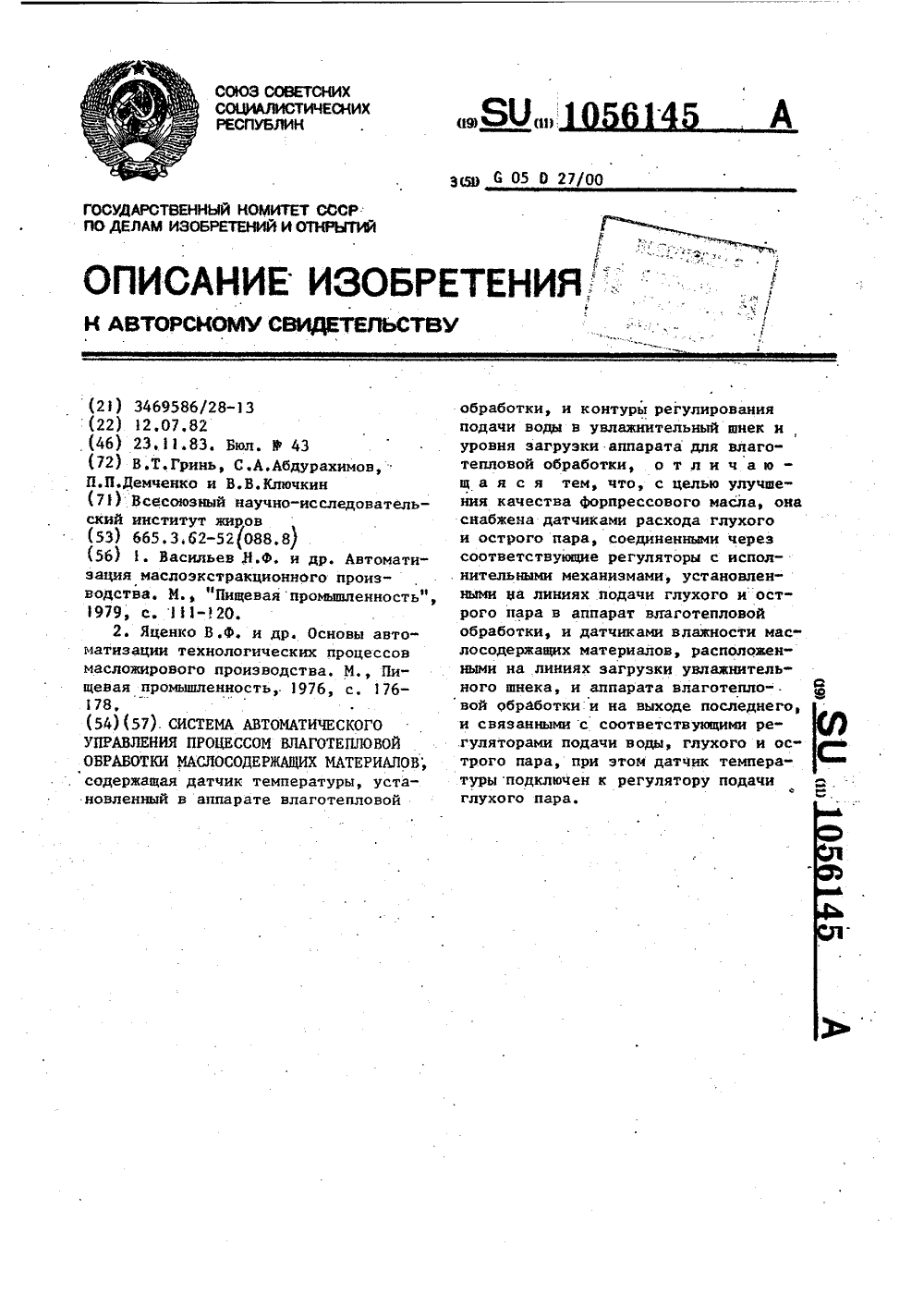

Номер патента: 1056145

Опубликовано: 23.11.1983

Авторы: Абдурахимов, Грин, Демченко, Ключкин

МПК: G05D 27/00

Метки: влаготепловой, маслосодержащих, матерлов, процессом

...подачиглухого и острого пара в аппаратвлаготепловой.обработки, и датчиками влажности маслосодержащих материалов, расположенными на линиях загрузки увлажнительного шнека и аппаратавлаготепловой обработки и на выходе последнего, и связанными с соответствующими регуляторами подачи воды, глухого и острого пара, при этом датчик температуры подключен к регулятору подачи глухого пара.На чертеже представлена система автоматического управления процессом влагртепловой обработки маслосодержащего материала.Система включает в себя норию 1, датчик 2 влажности маслосодержащего материала, увлажнительный шнек 3, технологическую линию 4 подачи воды, датчик 5 расхода воды, регулятор 6, исполнительный механизм 7, технологическую линию 8 подачи...

Номер патента: 1053788

Опубликовано: 15.11.1983

Авторы: Гарник, Грин, Светолаева, Фишер

МПК: A01G 25/09

Метки: действия, дождевальная, кругового, многоопорная

...аппаратами,самоходные опорные тележки и программное устройство управления поливомуглов ь 2.Недостатком известной машиныявляется сложность конструкции инизкая производительность при поливеучастков со сложной конФигурацией,вследствие остановки основного трубопровода при поливке углов,Цель изобретения - упрощение конструкции и повышение производительности при поливе у.:.астков са сложной конФиг;,рацией,Поставленная цель достигается., у с тг айст во З йткл.си ения ив;, ,.ия дождевая ых аппаратов,ганг;наполненную емкость 10, ь которой подвешен даслги ельный трубарав од 5, вертик аль е и горизонт,льные награвляющие 1" с рсгиксми, 1 е -белку 12 привода с тросом .-; Направ -ляющую 14 с опорными ролика, и.Многоопорная дождевальная...

Номер патента: 1052731

Опубликовано: 07.11.1983

Авторы: Владимиров, Грин

МПК: F04F 5/02

Метки: вакуумное

...1 ГСКТОРс 1 С ОКс 3 ЧИВс 3(.мой емкость 0, установленный ца напорномрм 603 р( и)дс пцсвмоцилиц,ц), имею(ций подпружипсчицй поршень со ирок3 и сооб;НЧГпцй Б зопс цядпорпп(свого пространствс емкость 0. я В цяпорноч трубопроводе мскду ш сыанццичи пагрубкячи устаОвлецяРс)чс, Соедпиепнс)51 СО ЦГГОКОМ ЦОРПП 151, 31 ДБДЭ, Ц.К РО.(с( С ПО,и,К)1(.Н Ц 1 Ч и Ц И )1 ИСТО Ч ПИКОММ БЬ(С(КОБО, П 1 ЦОГО ИМЦ),Ь(.ИО 0 Рд,РЯДЯ,ПРПЦ Ч ОДПЦ ИЗ -ЛСКтРОДОБ РаСПОЛОжЕН ИЯ(с)( Псн 10 РПЬ 3 РУООПРОВОД СО СГОРОН 1, ЦРОГ13 (3( Г(Ж 10П 11(. Б М О Г И Г1 Д ) , Б Ы Ц О. Н (.13)ДК) (1 0 С ЧСТЭОЙСТБО Со;(СРЖИГ Исп 10 РПЫИ 1 р) 6 31;ОЗ; 1. и(.(ЫвяОпНе ПсТру(ЭКИс 1;сполэк(Пы)1 и нх Обрсными3 ъ,и Нс и. ч -1 1. 5, СОООН еп ньс с нс пор Нчгр,б(цр(нидом 1 1 пно( рс,с вом...

Номер патента: 1051112

Опубликовано: 30.10.1983

Авторы: Атауллаев, Грин, Демченко, Ем, Ключкин, Талипов

МПК: C11B 1/10

Метки: масличных, семян, тепловой

...пар вторично направляетсяв устройство 2,Недостатками данного устройстваявляются сложность конструкции ималая эффективность его работы.Наиболее близким к предлагаемому по технической сущности является устройство для тепловой обработки масличных семян, содержащее вертикальный цилиндрическийкорпус, снабженный патрубком дляподачи острого пара и разделенныйпо высоте горизонтальными перегородками на камерыимеющие перепускные клапаны, и размещенныйв корпусе вал с мешалками 3,Однако в указанном устройствене.контролируется влажность мезги,кроме того, оно характеризуетсядлительностью процесса тепловой обработки, большой остаточной масличностью шрота.Цель изобретения - снижение потерь масла.Поставленная цель достигаетсятем, что в устройстве...

Номер патента: 1049530

Опубликовано: 23.10.1983

Авторы: Бурнашев, Бурняшева, Волотовская, Грин, Рафальсон, Смирнов, Стопский, Ткачук

МПК: C11B 11/00

Метки: выделения, жира, нейтрального, соапстоков

...соотношение объемов фаэ, действуя как электролит.При введении раствора соли увеличивается объем водной фазы соапстокаи изменяется поверхностное натяжение на границе раздела фаэ 2) .Недостатком известного способа является низкая степень извлеченияэаэмульгированного нейтрального жира из соапстока.,Цель изобретения - более полноеизвлечение. нейтрального жира из со"апстоков.Поставленная цель достигаетсятем, что согласно способу выделениянейтрального жира иэ соапстоков,включающему обработку соапстока реагентом с последующим отделениемфаэ, в качестве реагента используютдигидрофосфат натрия, который вводятв количестве 1,0-2,5 от массы соапстока,Действие дигидрофосфата натрияпри его добавлении в,соапсток определяется тем,что, являясь...

Номер патента: 1049418

Опубликовано: 23.10.1983

Авторы: Балабанов, Вирченко, Грин

МПК: B66F 3/40

Метки: пневмоподъемник

...поперечный разрез,на фиг. 2 - разрез Л-А на фиг. 1; нафиг, 3 - пневмоподъемник в рабочем положении, поперечный разрез.Г 1 невмоподъемник состоит из эластич 40ного воздухонепроницаемого рукава 1,лежащего на опоре 2, в которой помещена эластичнач вставка 3 с продольнымпазом 4 и сквозным отверстием 5. На 43.8 2опоре 2 установлен воздухоподводящийпатрубок 6, входящий в отверстие 5. Рукав 1 взаимодействует с подвскной рамой 7, несущей в себе необходимое оборудование, например ролики. Концы рукава загерметизированы уплотнением 8.Пневмоподъемник работает следующимобразом,Сжатый воздух через воздухоподводящий патрубок 6 и отверстие 5 поступаетв продольный паз 4 вставки 3.Рукав 1, наполняясь сжатым воздухом,увеличивается по высоте, перемещая...

Номер патента: 1049225

Опубликовано: 23.10.1983

Авторы: Грановский, Грин, Карпенко, Кисилев, Скоробогатый, Шевелев

МПК: B23K 35/368

Метки: низкоуглеродистых, порошковой, проволоки, сварки, состав, сталей

...состава являются. невысокие механические свойе ства сварного шва, склонность его к 50 пористости.Целью изобретения является повышение механических свойств металла сварного шва и снижение склонности 55 металла сварного шва к пористости,Поставленная цель достигаетСя тем, что состав порошковой проволоки для С целью повышения пластичности сварного шва в состав проволоки введен гафний. Гафний, снижая газонаСыщенность швар повышает его пластичность. Энергично взаимодействуя с кислородом, азотом, углеродом, гафний образует устойчивые химические соединения и в связи с этим уменьшает газовыделение в период кристаллизации сварного шва, значительноповышая тем самым его стойкость против порообраэования. Введение Ферросилиция в состав порошковой...

Номер патента: 1046053

Опубликовано: 07.10.1983

Авторы: Грин, Дорофеев, Карпенко, Катренко

МПК: B23K 35/368

Метки: меди, медью, порошковой, проволоки, сварки, состав, сталью

...содержания плавикового шпата, криолита и кремнефтористого натрия способствует улучшению санитарно-гигиенических условий, Увеличение содержания хрома способствует улучшению корроэионной стойкости и механических свойств металла шва.Плавиковый шпат введен в количестве 7,0-10,0 (прототип содержит 12- 153) с целью обеспечения защиты металла шва от взаимодействия с атмосферой, меньшее количество снижает количество вредных выделений, цто способствует улучшению санитарно-гигиенических условий. В то жеТаблица 1 Компоненты Плавиковый шпат 17,0 10,0 4,0 3,0 5,0 б,О 8,0 7,0 0,9 1,0 1,2 1,3 8,0 10,0 3,0 8,0 6,0 5,0 6,0 5,0 5,0 47,0 60,0 53,0 Железный порошок 0,1 Медная оболочка 1,5,1,3т т т т 3 , 1046время такое количество...

Номер патента: 1043404

Опубликовано: 23.09.1983

Авторы: Гарник, Грин, Сидоренко

МПК: F16K 7/04

Метки: запорное

...отверстий 14 и 15 в гидроцилиндре 2.Устройство работает следующим образом.При необходимости закрытия запорного органа многоходовой кран 9 устанавливается в положение, при которомрабочая среда под давлением по трубопроводам 8 и 10 подается в надпоршневую полость гидроцилиндра 2, а подпоршневая полость гидроцилиндра 2соединена с атмосферой. В результатеэтого поршень со штоком 3 перемещает"ся вниз и траверсой 1 пережимает гибкий шланг 5, Когда пережатие шланга 5достигает значения, при котором происходит значительное дросселированиепотока жидкости, вызывающее заметноеповышение давления перед запорнымустройством, поршень проходит отверстие 14, В этом случае жидкость поддавлением по трубопроводу 12 и дросселю 13 поступает в полость б в...

Номер патента: 1043378

Опубликовано: 23.09.1983

Автор: Грин

МПК: F16D 7/06

Метки: муфта, предохранительная

...концентрично расположенные полумуфты, со единенные диаметрально установленными роликами, размещенными в выемках наружной полумуфты и радиальных пазах внут ренней полумуфты между подпружиненными опорными элементами, расположенными во внутренней полумуфте, каждый опорный элемент выполнен в виде сухаря, сухари подпружинены друг к другу и свободно установлены в полумуфте.На фиг. 1 изображена предлагаемая муфта, разрез; на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 - расположение деталей муфты, соответствующее ее срабатыванию при переГрузке,Муфта содержит внутреннюю 1 и наружную 2 полумуфты, связанные между собой посредством пары подпружиненных друг к другу сухарей 3 и 4; свободно установленных во внутренней полумуфте 1 с выполнен При...

Номер патента: 1043341

Опубликовано: 23.09.1983

Автор: Грин

МПК: F02M 53/04

Метки: охлаждения, форсунки
