F02M 53/04 — форсунки со средствами для подогрева, охлаждения или тепловой изоляции

Номер патента: 6017

Опубликовано: 31.08.1928

Автор: Чепурнов

МПК: F02M 49/02, F02M 53/04

Метки: внутреннего, горения, двигателей, форсунка

...шайбы 4, входящими в ка-, навки цилиндра 6. Пространство б за / счет сдвига стакана 1 будет уменьшаться, т.-е. топливо, находящееся в пространстве о, будет сжиматься давлением сжатого в цилиндре воздуха, , которое достигнет максимальной величины в верхней мертвой точке.Выбирая величины площадей стакана 1 (фиг. 1), обращенных в полость раоочего цилиндра и в полость кольцевого пространства б, можно достигнуть желаемого давления распыливания. Е моментуначала впрыскивания игла 3 поворачивается при помощи поворотного цилиндра 6 и зубчатой рейки 8, которая сцепляется с цилиндром 6, посредством зубчатого венца, расположенного на его поверхности (фиг, 3). Зубчатую рейку 8 толкает кулак и ставит иглу 3 в поло-, жение такое, что канавки д и д...

Номер патента: 18992

Опубликовано: 31.01.1931

Автор: Ботковский

МПК: F02M 53/04

Метки: бескомпрессорных, внутреннего, горения, двигателей, форсунка

...от Предлагаемое изобретение, относ щееся к форсункам для бескомпрессор ных двигателей внутреннего горения охлаждаемыми соплами, имеет целью достижение надежности и бесперебой-ности работы подобных форсунок. Йпяэтого за самым узким отверстием каждого сопла устраивается продолжениев виде расширяющегося охлаждаемого диффузора, предназначенного для защиты сопла от непосредственного контакта 1 с пламенем.На чертеже фиг. 1 изображает раз рез форсунки, снабженной вставными соплами; фиг. 2 и 3 - разрезы форсунки, сопла которой составляют одно целое со втулкой.Стакан в и втулка г, являющаясянаправляющей для нефтяного клапана з,крепятся неподвижно к крышке рабочего цйлиндра двигателя и снабжены вставными соплами и (фиг,.1), За самым, узким...

Номер патента: 195789

Опубликовано: 01.01.1967

Авторы: Дробышевский, Забугин, Минский, Соломаха

МПК: F01P 3/16, F02M 53/04

Метки: 195789

...вки блоо сгорастичных ла, расторцам и Тонкостенна форсунки, пом ка цилиндров ния, содержащ прокладок, нап положенных п втулки н скреп чаюигаяся тем дежности упло выполнены кон и, от,гиния наи гайки Известны тонкостенные водоохлаждаемые втулки форсунок, помещенные в гнезда головок блоков цилиндров двигателей внутреннего сгорания, содержащие уплотнения из эластичных прокладок, например из мягкого металла, расположенных по нижнему и верхнему торцам втулки и скрепленных затяжной гайкой.Для повышения надежности уплотнения торцы предложенной втулки и зажимной гайки выполнены коническими,На чертеже изображена головка блока цилиндров в разрезе по оси форсунки.В гнездо головки блока цилиндров 1 вставлены тонкостенная втулка 2 форсунки 3 и...

Номер патента: 266467

Опубликовано: 01.01.1970

Авторы: Воробьев, Гольдберг, Жарнов, Миронов, Пожбелко, Савело

МПК: F02M 53/04

Метки: распылитель

...сжатии проль (ф кожу помо сункг ожет пус 1, стакачен к тным рпусе павке изобретсни д 1. Распылитель двигателя внутре корпус с защитнь 5 тем, что, с целы теплоподвода к р мещен теплозащг 2. Распылитель что, с целью упр О с теплозащитным ным и закрепле 3. Распылитель что, с целью упр завальцован в кааспылит атки. О в кожух Кожух съемнь ан в каель позволяет устт известных он оте размещен теплос теплозащитным м и закреплен гайавке корпуса расажен распылитель с гайкой; на фиг. 2 ом, завальцованным спылителя, кожу - расв каИзобретение отнраопыливания топлях внутреннегоИзвестны распыкоторые с цельютеплоподвода помустановленный в гиены в нем при пизолирующсго маК недостаткам тотнести сложностьния в кохкухе и дскладки.Предлагаемый рранить эти...

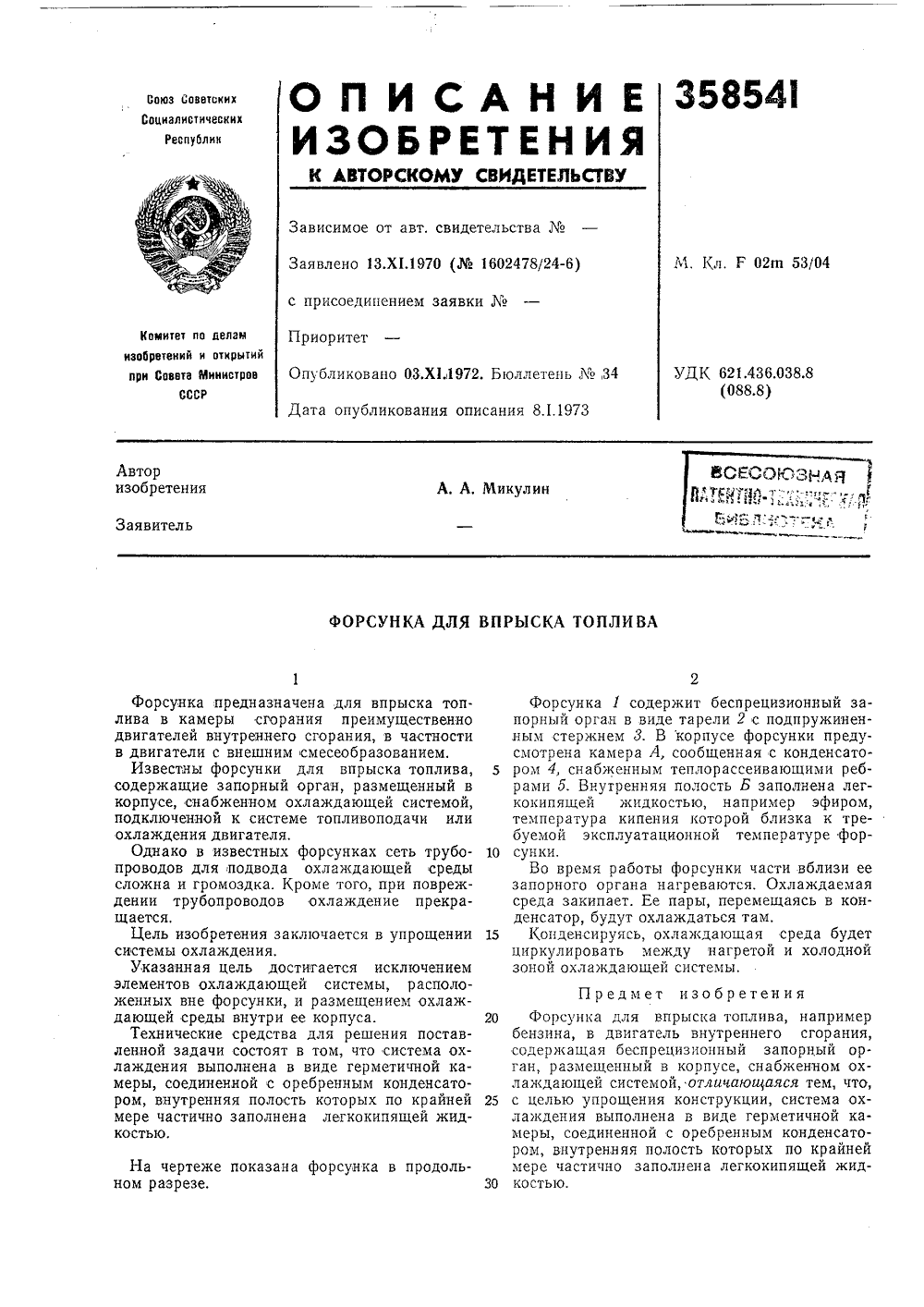

Номер патента: 358541

Опубликовано: 01.01.1972

МПК: F02M 53/04

Метки: iктт-11т, всесоюзная, микулин, о-ка, ывп

Номер патента: 687248

Опубликовано: 25.09.1979

Авторы: Гиршман, Жарков, Страхаль

МПК: F02M 53/04

Метки: внутреннего, двигателя, защиты, распылителя, сгорания, форсунки, экран

...устройства для запылителя форсунки от тепловогосостоящие из чехла с прослойколоизолируюшего элемента, котоется на распылитель.Однако указанное устройство не защишает распылитель форсунки от тепловогопотока из опорного торца головки цилиндров,АСПЫЛИТЕЛЯ ФОРСУНЕННЕГО СГОРАНИЯСоставитель В. Абрамовскаяедактор Т. Клюкина Техред 3. фанта Корректор Н. Горват 700/34 Тираж 628 ЦНИИПИ Государственногопо делам изобретений 113035, Москва, Ж, Ра Подписнокомитета СССРи открытийушская наб., д. 4/5 Заказ Филиал ППП Патент", г, Ужгород, ул. Проектная, 4 3 68 элемент 1 и жесткая обойма 2 установлены между торцом гайки 3 распылителя 4 и опорным торцом головки 5 цилиндров двигателя.На внутренней поверхности жесткой обоймы 2 выполнен выступ 6,...

Номер патента: 1015101

Опубликовано: 30.04.1983

Авторы: Букреев, Сафонов, Семенов

МПК: F02M 53/04

Метки: внутреннего, двигателя, распылитель, сгорания, топливной, форсунки

...с камерой сгораниядизеля, что приводит к возрастанию дымности выхлопа двигателя и коксованию распылителя; во-вторых, технологическая сложность изготовления составного корпуса распылителя, связанная с необходимостью точного и плотного сочленения наружного ивнутреннего корпуса со вставкой.Известен также распылитель топливнойфорсунки двигателя внутреннего сгорания,содержащий цельный оребренный корпус, выполненный с цилиндрической расточкой, топливоподводящими каналами, размещеннымив ребрах, и сопловыми отверстиями, и иглус запорным конусом, установленную в расточке с образованием полости под запорным конусом. Сопловые отверстия расположены выше запорного конуса. Топливо, находящееся в каналах и полости под запорным конусом,...

Номер патента: 1039449

Опубликовано: 30.08.1983

Авторы: Хайнц, Хельмут

МПК: F02M 53/04

Метки: внутреннего, двигателя, канала, распылителя, сгорания, соплового, теплозащиты, форсунки

...теплозащитысоплового канала распылителя.Цель изобретения - повышениеэффективности.Указанная цель достигается тем,что в устройство для теплозащитысоплового канала распылителя форсунки двигателя внутреннего сгорания, содержащем кожух, закрепленныйна распылителе с круговым зазороми расположенный в последнем теплозаф 25щитный материал, кожух выполнен сдонной частью, охватывающей носокраспылителя с зазором для размещениятеплозащитного материалаи снабженнойотверстием для прохода топлива, оськоторого расположена по оси сопловогоканала.При этом кожухизготовлен из вы-;соколегированной стали и в зонесоплового канала выполнен с толщиной 35стенки, равной 0,4-2 мм.Кожух закреплен на форсунке припомощи клея.Круговой зазор. выполнен...

Номер патента: 1043341

Опубликовано: 23.09.1983

Автор: Грин

МПК: F02M 53/04

Метки: охлаждения, форсунки

...8, укрепленного на его торце (фиг. О 2 и 3). Внутри вдоль корпуса форсунки 1 и распылителя 8 просверлены каналы подвода 9 и отвода 10 охлаждающей среды к охлаждаемой полости 11 форсунки, образованной стальным кожухом 12, напрессованным на распылитель 8. Термопара 13 установлена в тело распылителя 8 с целью определения теплового состояния форсунки 1 в наиболее ответственной точке измерения у распыливающих отверстий,Конструктивно патрубок 6 представляет собой гибкий шланг из полимерного материала, монтируемый посредством безрезьбовых ниппельных соединений одной стороной к штуцеру 3, а другой - к ресиверу 7. Штуцер 3 содержит внутри кольцевой карман 4, который препятствует возможному перемещению масляной пленки по внутренней стенке...

Номер патента: 1359468

Опубликовано: 15.12.1987

Авторы: Голев, Мохов, Русаков

МПК: F02M 53/04

Метки: защиты, распылителя, тепловой, форсунки

...содержит гайку 2, в которой со стороны опорноготорца 3 выполнены фигурная выточк 4с выступом 5, образованным двумя поверхностями вращения, линия пересечения которых образуетострую кромкуб, и теплоизолирующий элемент 7 изэластичного материала, размещенногона нконечнике 8 распылителя междуголовкой цилиндра 9 и частично в выточке Форсунку в сборе с теплоизолирующим элементом 7 вставляют в головку цилиндра 9 до упора (фиг. 1) и закрепляют. Под воздействием установочного осевого усилия крепления форсунки происходит пластическая деформация теплоизолирующего элемента 7 (фиг. 2), В результате деформации теплоизолирующий элемент 7 плотно облегает сопрягающиеся с ним поверхнонечником Я распылителя и ГОлОВкОЙ, иобразу т единое целое с гайкой...

Номер патента: 1534201

Опубликовано: 07.01.1990

Авторы: Большаков, Мохряков

МПК: F02M 53/04

Метки: охлаждения, распылителя, топливной, форсунки

...экраном 6, выполненным н виде охватывающего сильФон 5 стакана, установленного с нозможцостью экранирования всей боковойповерхности сильфона 5 н сжатом состоянии. Внутренние полости рубашкизхлаждения и тепловой трубы 4 сообще%ны между собой и образуют замкнутуюкамеру, частично заполненную легкоиспаряющейся жидкостью. Упругость сильфона обеспечивается пружиной 1, натяжение которой регулируется винтом 8.Устройство работает следующим образом.При, работе двигателя распылитель2, омываемый горячими парами, нагревается, находящаяся н рубашке 1 охлаждения жидкость испаряется. Образовавшийся пар поступает н верхнюючасть тепловой трубы 4 и сильфон 5,где происходит его конденсация с отдачей тепла в охлаждающую среду. Приувеличении теплопритока к...

Номер патента: 1712645

Опубликовано: 15.02.1992

Авторы: Жарнов, Пресман, Снежко, Школьников

МПК: F02M 53/04

Метки: внутреннего, двигателе, защитного, монтажа, распылителя, сгорания, форсунки, экрана

...5 форсунки, Приэтом ориентируют теплоизолирующий элемент 1 горизонтальной полкой 3 к опорномуторцу гайки распылителя 5. Устанавливаютфорсунку в гнездо головки цилиндров 7 и 35обжимают теплоизолирующий элемент 1 дозаполнения кольцевых-зазоров между распылителем 5 и гайкой 6, между распылителем 5 и головкой 7 и зазора между обоймой4 и опорным торцом головки 7. 40Для упрощения технологии изготовления до установки в обойму 4 теплоизолирующий элемент 1 выполняют разрезным порадиусу,Для дальнейшего повышения эффективности жесткая кольцевая обойма 4 может быть выполнена с поперечнымсечением в виде прямоугольной трапеции.,меньшим основанием которой являетсявнутренний диаметр обоймы, При этом 50обойму 4 устанавливают на элемент наклонной...

Номер патента: 1740752

Опубликовано: 15.06.1992

Авторы: Голубков, Попов

МПК: F02M 53/04

Метки: защитой, распылитель, тепловой, форсунки, штифтовой

...упругом элементе 3 выполнена кольцевая канавка 9, ограничивающая кольцевую полость 10, Внутренний объем кольцевой канавки 9 упругого элемента 3 не превышает объема теплоизоляцион ного элемента 2 в недеформированном состоянии, а отношение площади поперечного сечения тепло- изоляционного элемента 2 в недеформированном состоянии площади к поперечному сечению кольцевой канавки 9 упругого элемента 3 находится в пределах 1-2. Кольцевой теплоизоляционный элемент 2 может быть выполнен из фторопласта (например, марки Ф). При этом корпус 1 распылителя по наибольшему диаметру центрируется в гайке 5 по оси, Гайка 5 распылителя может выполняться как за одно целое с теплозащитным экраном 6, так и из отдельных деталей.Сборка осуществляется...
