Грин

Номер патента: 649743

Опубликовано: 28.02.1979

Авторы: Грин, Мордовин

МПК: C11D 11/02

Метки: моющего, порошкообразного, средства

...давления 8 подается в рас пылительно-сушильную установку.Время пребывания компонентов в аппарате электромагнитного поля составляет 1 - 5 с. Находящиеся в реакционной емкости ферромагнитные частицы с диаметром 15 2,5 мм и скоростью вращения 2200 м/с подвоздействием электромагнитного поля приходят в сложное движение, создавая своеобразный вихревой слой и энергично воздействуя на компоненты, поэтому процесс 20 приготовления суспензии моющих средствпротекает в сотни раз быстрее, чем в аппаратах с лопастной мешалкой. Одновременно в аппарате электромагнитного поля происходит приготовление суспензии моющих 25 средств, гомогенизация, диспергированиеее, вследствие чего композиция имеет большую текучесть, а содержание воды в суспензии...

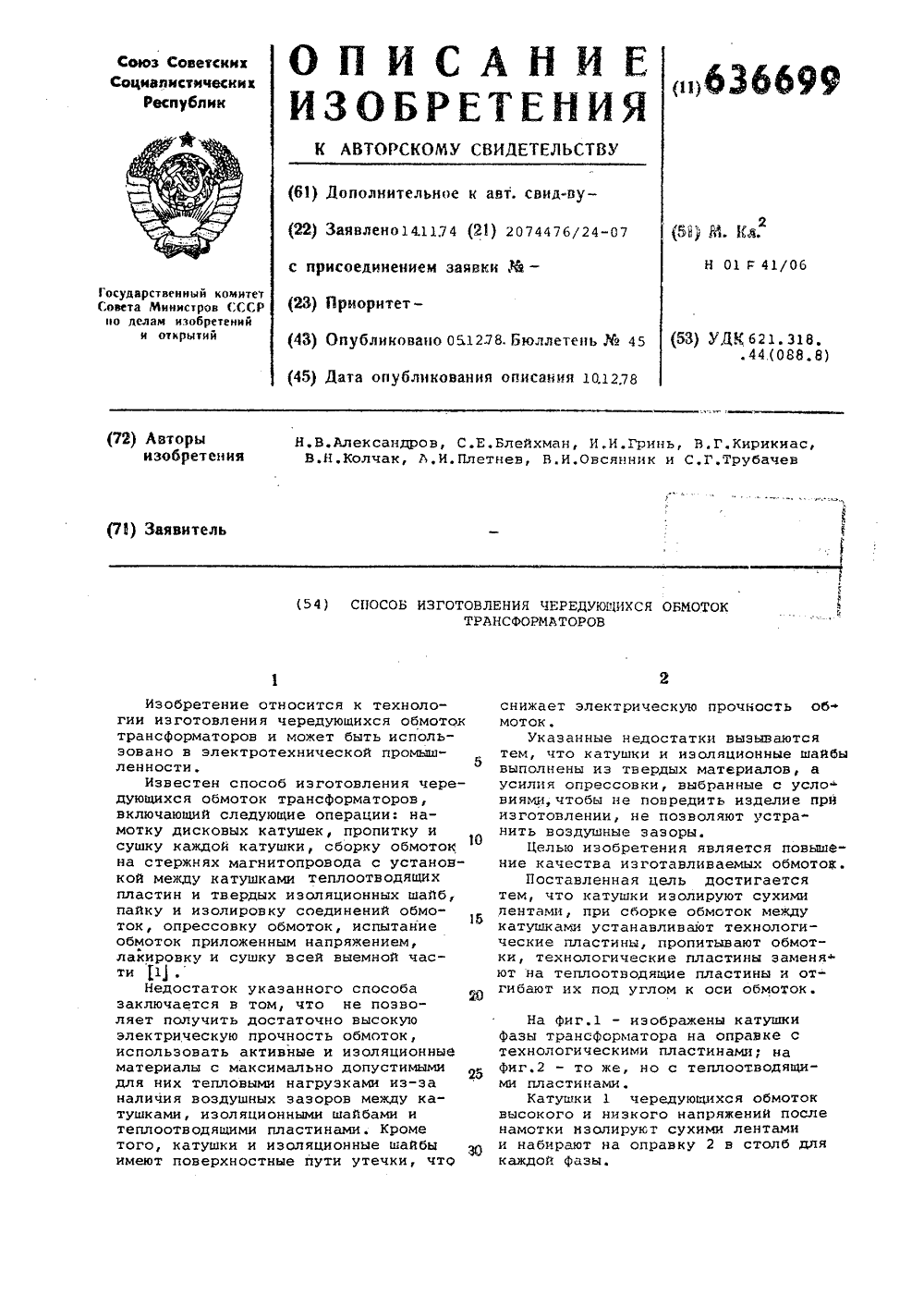

Номер патента: 636699

Опубликовано: 05.12.1978

Авторы: Александров, Блейхман, Грин, Кирикиас, Кольчак, Овсянник, Плетнев, Трубачев

МПК: H01F 41/06

Метки: обмоток, трансформаторов, чередующихся

...не позволяют устранить воздушные зазоры.Целью изобретения является повышЕ ние качества изготавливаемых обмотоХПоставленная цель достигается тем, что катушки изолируют сухими лентами, при сборке обмоток между катушками устанавливают технологические пластины, пропитывают обмотки, технологические пластины заменя ют на теплоотводящие пластины и отгибают их по к. На Фиг.1фазы трансфотехнологичесфиг.2 - то жми пластинами.Катушки 1 чередующихся обмовысокого и низкого напряжений пнамотки изолируют сухими лентами набирают на оправку 2 в столбкаждой Фазы.;ГШЛТ 3 :.ф ).".,Г 31 2 ТГ О:ГСВГш 1 щг У г.2 Составитель Н.Кухарева Редактор В.Большакова Техред С.Мигай Корректор Ню йавьэщ мвшмщщнеевю т и 3 6960/4 ЦНИИПИ 918 Подписно комитета Совета...

Номер патента: 629460

Опубликовано: 25.10.1978

Авторы: Алехин, Грин, Конрад, Крылов, Нежельский

МПК: G01M 3/08

Метки: герметичность, испытания, соединений, труб

...между поверх ностью камер и секторами 3 установлена пружинная лента 17. Полости плунжеров 8, камерных манжет и испытательной полости 16 сообщены при помощи каналов 18-21 с источником давления (на черте же не показан). Давление в испытетельной полости 16 регистрируется манометром 22.В нерабочем положении уплотнительные элементы занимают нейтральное положение/О как показано в верхней части чертежа.Устройство работает следующим образом.Для установки испытываемой трубы 15 давление от гидросистемы через канал 18 5 подаегся в полость плунжера 8. Плунжер, перемещаясь, воздействует на поворотные секторы 3 и раскрывает камерные манжеты (это положение показано на нижнейчасти чертежа).36При этом полости камерных манжет и испытательная полость 16...

Номер патента: 613768

Опубликовано: 05.07.1978

Авторы: Грин, Кунцевич, Сулягин

МПК: B01D 17/02

Метки: весом, жидкостей, нерастворимых, разделения, разным, удельным

...чертеже показано предлагаемое устрОйство разрезУстройство содержит приспособление 1яля сбора легкой жтщкости, гибкие шланги2, всасывающие трубопроводы 3, вентили 4,насосы 5, напорные трубопроводы 6 и 7, 1 экран 8, сепарапионную камеру 9, поплавки 10 и 11, патрубок 12, контакный переключатель 13, емкость 14 для,сбора легкой жидкости, корпус 18.Устройство работает слеаутжпем обра- ДПри работатотпем насосе 8 через приспособление 1, гибкий шланг 2, всасывакяпийтрубопровод 3, напорные трубопроводы 6и 7, смесь воды и легкой жидкости иэ корпуса 18 поступает на экран 8 и затем вдепарапиовиую камеру 9, гпе происходитразделение легкой жидкости и вочы за счетразности их удельных весов. Легкая жидкость накаплюннется в верхнем слое и уда-ляется...

Номер патента: 611746

Опубликовано: 25.06.1978

Авторы: Григорьев, Грин, Журба, Карпенко, Катренко

МПК: B23K 35/368

Метки: порошковой, проволоки, состав

...шлакообразуюгцей основы в целом повышает рафинирующее действие сварочного шлака, так как в этом случае увеличивается вероятность образования в нем комплексных химических соединений, вызывающих рост неметаллических частичек в жидком металле сварочной ванны и последуюшее их всплывание, улучшает условия очистки металла от серы и фосфора. При много компонентном составе шлака в наиболее полной мере обеспечиваются оптимальные сварочно-технологические свойства порошковой проволоки,В таблице приведены составы компонентов.Порошковая проволока обеспечивает хорошие сварочно-технологические свойства при сварке на постоянном токе обратной полярности. Вылет электрода должен составлять 25 - 30 мм. Перед сваркой порошковая проволока подвергается...

Номер патента: 609002

Опубликовано: 30.05.1978

Автор: Грин

МПК: F16D 7/06

Метки: муфта, предохранительная

...ролика и имеющих на обращенных друг к другу торцах скосы, а ролики расположены между последними.Кроме того, в предложенной муфте упругий элемент выполнен в виде пакета гильзовых пружин, концентрично установленных в ведущей полумуфте,На фиг. 1 изображена муфта, разрез Б - Б на фиг. 2; на фиг. 2 - разрез А - А на фиг, 1; на фиг. 3 - расположение деталей муфты, соответствующее срабатыванию муфты при перегрузке.Муфта содержит ведущую 1 и ведомую 2 полумуфты, связанные между собой посредством пар подпружиненных рычагов 3 и 4, шарнирно установленных на пальцах 5 ведушей полумуфты 1 и имеющих на обращенных друг к другу торцах скосы, между которыми располагаются плавающие ролики 6, входящие в выемки ведомой полумуфты 2. Выемки имеют...

Номер патента: 607074

Опубликовано: 15.05.1978

Автор: Грин

МПК: F16D 3/16

Метки: компенсирующая, муфта

...головкам пальцев 3 и 4. Опорные шайбы входят в диаметральный паз на торце ведомой полумуфты 2 с возможностью свободного перемещения по стенкам паза.Защитные ободы для полумуфт 1 и 2 выполнены в виде цилиндрических обечаек 13 и14, закрепляемых на полумуфтах.Муфта работает следующим образом.Под воздействием окружных усилий, воспринимаемых сферическими головками пальцев 3и 4, на коаксиально расположенных валике 5и стакане 6 возникает момент, стремящийся повернуть валик 5 относительно стакана 6, Величина этого момента равна произведению ок- бп ружного усилия на сферической головке пальца на расстояние от ес центра до оси валика 5и стакана б.Несамотормозящая резьба, соединяющая5 валик 5 и стакан 6, преобразует момент восевое усилие,...

Номер патента: 588471

Опубликовано: 15.01.1978

Авторы: Грин, Кирюшина, Клименко, Малеева, Турок, Устинов, Шприц

МПК: G01D 15/10

Метки: головка, термопечатающая

...теплового поля, необходимого для получения отпечатков на носителе, что приводит к повышению надежности оловки и качества печати.На фиг, 1 изображена предлагаемая головка с отверстиями, соответствующими форме печатающих поверхностей нагревательных элементов; на фиг. 2 - головка с одним отверстием, вытянутым вдоль ряда линейно расположенных нагревательных элементов.Головка имеет изоляционное основание 1, на котором, например, методами вакуумного напыления с использованием фотолитографии, либо сменных масок сформирован диэлектрический подслой 2, На нем расположены нагревательные элементы 3 и коммутационные проводники 4, над которыми размещена защитная антиадгезионная пленка 5, выполненная, например, из полиамида или фторопласта. В пленке в...

Номер патента: 588339

Опубликовано: 15.01.1978

Авторы: Василечко, Величкович, Грин, Ткачук

МПК: E21B 17/06

Метки: амортизатор, бурильной, колебаний, колонны

...скважин и относится к амортизаторам колебаний бурильной колонны.Известен амортизатор, включающий корпус, упругий элемент и подвижные части в виде опорных дисков 1.Такой амортизатор имеет низкую эффективность гашения продольных колебаний бурильной колонны.Известен также амортизатор колебаний бу- рильной колонны, содержащий корпус, ствол с винтовой нарезкой и втулку с фиксатором, размещенным по винтовой линии 2,Недостатком его является низкая эффективность гашения продольных колебаний, интенсивность которых больше интенсивности крутильных колебаний, возникающих за счет затормаживания долота при его вращении.Целью настоящего изобретения является повышение эффективности гашения продольных колебаний.Указанная ц ст сатор выполнен п...

Номер патента: 584255

Опубликовано: 15.12.1977

Авторы: Гольцов, Грин, Кипнис, Нежельский

МПК: G01P 5/16

Метки: жидкости, потока, скорости

...из таходатчика и указателя со шкалой, проградуированной непосредственно в единицах скорости потока.Устройство работает следующим образом, В исходном положении каретка 7 (фиг. 1) находится у одного из кронштейнов 1 в зависимости от расположения их относительно направления течения жидкости, в данном случае - у левого, который расположен выше по течению. При этом шток 10 находится в поднятом положении, так как в обмотке соленоида 14 есть ток. Оператор включает на вторичной аппаратуре кнопку старта, запараллеленную с левым конечным переключателем 6, при этом обмотка соленоида 14 обесточивается, шток 10 опускается под воздействием собственного веса в поток на глубину, предварительно заданную передвижными упорами 13, а привод 3, осуществляя...

Номер патента: 582932

Опубликовано: 05.12.1977

Авторы: Грин, Журба, Карпенко, Катренко, Кошевой

МПК: B23K 35/368

Метки: порошковой, проволоки, состав

..., вв компонентом-мрамором, имеющим темпе.ратуру диссоциации 900 С. Применение сидерита совместно с алюминием в составе шихты сердечника вызывает,протекание термитной реакции, сопровож 30 Предложенная порошковая проволокобеспечивает хорошие сварочно-технологические свойства при сварке напостоянном токе обратной полярностипри следующих режимахДля проволоки диаметром 2,8 и 3 ммсварочный ток должен быть 280-320,300"340 аа напряжение на дуге 262 В, 26-.26 в соответственно,Вылет электрода дохокен составлят125 30 мм, а коэффициент заполнения дающейся выделением тепла и восстановлением железа. В результате дополнительного выделения тепла более интенсивно протекают металлургическиереакции при сварке, повышается КПДнагрева изделий,...

Номер патента: 582468

Опубликовано: 30.11.1977

Автор: Грин

МПК: G01L 19/06

Метки: давления, отсечное

...золотника,застопоренный гайкой , и выполнено отверстие 8. Корпус 3 устройства комплектуетсядатчиком 9 низкого давления и датчиком 1010 полного давления газа в цилиндре, а такженакидной гайкой 11 с подводящим штуцером12, Сверления 13 образуют контур водяногоохлаждения. В золотнике 1 выполнены двекольцевые проточки: нижняя 14 и верхняя 1515 и два продольных канала 16 и 17.Устройство работает следующим образом,Газы через открытый внизу канал 17 золотника 1 и верхнюю проточку 15 воздействуютна датчик 9. Когда сила давления газов на20 золотник 1 превышает усилие затяга пружины 2, то он передвигается вверх до упора вограничитель 6 хода. Датчик 9 отсекается золотником 1 от газоподводящего канала и соединяется через проточку 14 и канал 16 с по...

Номер патента: 567136

Опубликовано: 30.07.1977

Авторы: Грин, Мирошниченко

МПК: G01N 33/16

Метки: желчи, желчных, кислот, содержания

...анализа и устранить многостадийность процесса. 15Это достигается тем, что желчные кислоты обрабатывают серной кислотой, смешанной с равным объемом 0,1%-ного раствора хлорного железа в ледяной уксусной кислоте, выдерживают смесь при комнатной температуре в те чение 30 - 35 мин, затем нагревают в течение 19 - 21 мин при бО+-1 С после охлаждения до комнатной температуры подвергают фотометрии при длине волны 385+ 1 нм.Способ осуществляют следующим образом. 25 В пробирку отмеривают 4,5 мл этилового спирта и 0,5 мл желчи, перемешивают и центрифугируют при 1500 об/мин в течение 5 мин. К 0,1 мл спиртового раствора желчи добавляют 3,5 мл реактива, представляющего 0,1% 30 раствора хлорного железа в ледяной уксусной кислоте с равным объемом...

Номер патента: 560618

Опубликовано: 05.06.1977

Авторы: Василенко, Вишневский, Грин, Звенячкин, Козлюк, Кузь, Степановский

МПК: A62C 1/00

Метки: противопожарное

...с уплотнениями 4 из эластичногонегорючего материала,На раме шарнирно установлены силовыедомкраты 5, связанные с наружными створками и оснащенные газогидравщческимиаккумуляторами 6, которые через переключатели с тепловыми датчиками с помещьютрубопроводов связаны с домкратами, Внут ренние створки с 1 абжены роликами, размещенными в направляющих 7 рамьцК раме прикреплены лва шарнирно-рычяжных па узх.л "1 ОГрйммй Й, бокозып и Ворхни Г. шарниры которых связаны между собой тя- гами 9 и 10. Тяга, соедицяюпия верхцие шарниры параллелограммов, снабжена верти кальными направляющими 11.Устройство работает следующим образом, 3 случае возникновения в выработке пожара электрический сигнал воздействуе г на тепловые датчики с переключателями, котся рые...

Номер патента: 559722

Опубликовано: 30.05.1977

Авторы: Ганзбург, Грин, Марков, Масленников, Осипов, Петров, Рейфе, Ульянов, Федотов

МПК: B01F 13/08

Метки: действия, непрерывного, смеситель, электромагнитный

...в процессе смешения.Цель изобретения - интенсификация процессов перемешивания и повышение качества получаемой смеси,Это достигается тем, что магнитная система установлена с возможностью вращения вокруг смесительыой камеры и снабжена известным приводом с регулируемым числом оборотов.На чертеже схематично изображен электромагнитный смеситель.Электромагнитный смеситель состоит из смесительной камеры 1, выполненной из не- магнитной стали, на которой с помощью подшипников 2 в корпусе 3 установлены сердеч. ники 4 и катушки 5, питание к которым подводится с помощью контактных колец 6 и не. подвижных щеток 7.Магнитная система, состоящая из помещенных в корпус сердечников и катушек, приводится во вращение электродвигателем постоянного тока 8...

Номер патента: 558802

Опубликовано: 25.05.1977

Авторы: Грин, Ковалев, Матиев, Пивняк

МПК: B60L 5/00

Метки: бесконтактного, электровоза, энергоприемник

...Ьвитку 9 энергоприемника подключен корот,козамыкатель 10,Устройство работает следующим образом.На счетный вход делителя 3 частоты через блок 2 ограничения амплитуды подаютнапряжение повышенной частоты от энергснприемника 7. На выходе делителя частотыформируют напряжение прямоугольной фор мы частотой в два раза меньшей частоты входного сигнала, Это напряжение стабилизировано по амплитуде блоком 4 стабилиза ции и через чувствительный элемент 5 и фильтр присоединения 6 приложено между средней точкой энергоприемника 7 и корпу- сом электровоза, По указанной цепи и сопротивлению изоляции электровоза 11 протекает оперативный ток, величина которого .обратно пропорциональна сопротивлению Ю изоляции электровоза. При нормальном ре жиме работы,...

Номер патента: 536222

Опубликовано: 25.11.1976

Авторы: Грин, Гулезов, Зарембо, Лещенко, Ульянов, Хагуров

МПК: C11D 11/02

Метки: гранулированного, моющего, средства

...чертеже дана схема осуществления процесса,25 Жидкие компоненты (поверхностно активные вещества, силикат натрия, раствор карбоксиметилцеллюлозы и т,п,) взвешивают па весах 1 и подают в реактор-смеси- тель 2, Сюда же подают все порошкообразные компоненты (за исключением триполифосфата натрия, который предварительно взвешивают на весах 3). Приготовленная суспензия из реактора-смесителя 2 посту 35 пает в гомогенизатор 4, далее на насос 5 низкого давления, фильтр 6, насос 7 высокого давления, расходомер 8 и затем распылиаается в сушильной башне 9 с помощью форсунок 10, Необходимое коли 40 чество триполифосфата натрия поступает на автоматический весовой дозатор 11 непрерывного действия; питатель 12 и с помощью звукового сопла 13...

Номер патента: 530122

Опубликовано: 30.09.1976

Автор: Грин

МПК: F16D 3/26

Метки: компенсирующая, муфта

...муфта является наиболее близкой к изобретению по технической сущности и достигаемому эффекту.Целью изобретения является снижение износа и потерь на трение.Это достигается тем, что полумуфта с пазом снабжена направляющими с цилиндрическим рабочим профилем, соответствующим в поперечном сечении сечению шаровых опор, взаимодействукших с ними.На фиг, 1 изображена предлагаемая компенсирующая муфта в продольном разрезе; на фиг, 2 - разрез по А-А на фиг. 3 нв фиг, 3 и фиг, 4 показано расположение де талей муфты в рабочем положении при наличии углового, поперечного и продольного смещения осей, 40Муфта состоит из двух фланцевых полу- муфт 1 и 2, установленных на концах соединяемых валов, Вилка 3 с двумя цилинд рическими пальцами,...

Номер патента: 527383

Опубликовано: 05.09.1976

Авторы: Барам, Грин, Даревский, Каплан, Рабинов, Рябченко, Силкин, Футлик, Черняк

МПК: C02F 1/68

Метки: газирования, напитков

...5 для напитка. Сатуратор 1 закрепленснизу на перегородке 6, выполненной изтеплопроводного материала, На этой жеперегородке 6 размещены системы 3 газораспределения, дросселирования, дозирования, клапанные и коммуникационные. Устройство также снабжено механизмом 7 регулирования уровня напитка.Для подачи напитка в камеру 5 предназначен патрубок 8, для подачи напитка всатуратор 1 из камеры 5 - патрубок 9, Длявхода хладагента в охладитель 2 служитпатрубок 10, для выхода хладагента - патрубок 11.Устройство работает следующим образом..ЮНапиток поступает в камеру 5 по патрубку 8 и заполняет ее до уровня, регулируемого механизмом 7.Хладагент поступает в охладитель 2 попатрубку 10 и, испаряясь, охлаждает напиИток, сатуратор 1 и перегородку 6 с...

Номер патента: 527163

Опубликовано: 05.09.1976

Автор: Грин

МПК: A01G 25/09

Метки: агрегата, гидропривод, дождевального, многоопорного, тележки

...16 Яс регулировочным винтом 17 и табличка18 со шкалами, показывающими среднююскэрость движения данной тележки по полюс разными физико-механическими свойствами грунта и с учетэм давления подво- ЗОдимэй воды.Гилропривэд работает следующим образэм,Для передвижения дэждевапьной машиныпэ поля с известными физико-механически- Ими свойствами грунта метка регулировэчного винта 17 совмещается с меткой насоответствующей шкале таблички 18, которая соответствует заданной скэрэстидвижения тележки по полю с известными 4 Освойствами грунта и с учетом давленияводы, поступающей к машине, Следовательно, при движении дождевальной машинывправо, если усилие сопротивления передвижению каждой тележки соэгэегсгвуег расчетному, то все тележки передвигаютсяс...

Номер патента: 518325

Опубликовано: 25.06.1976

Авторы: Грин, Малкин, Таращанский

МПК: B24B 41/04

Метки: бабка, вала, изделия, коленчатого, станка, суперфинишного, шеек

...закрепленной на гильзе, Пруж ина 14 кручения, закрепленная одним концом на фланце, а другим концом - на тайке 16, взводится от глав ;ного привода в начальный момент его вклю чения и раскручивается после его выключенця. В полумуфге 15 установлен винт 12 для регулирования перемещения пиноли при518325гулировочным винтом 17 и пальцем 13,После выключения привода шкив останавливается, Под действием пружины кручения происходит обратный разворот гильзы относительно кривошипного вала до упора Раль.ца 13 полумуфты 12 в боковую поверхность.паза полумуфты 15. Гильза 5 возвращается в исходное положение, эксцентриситет пальца относительно оси подшипников устанавли вается равным Р . Цикл повторяется. осциллировании. На гильзе закреплен шкив18. Ось...

Номер патента: 509343

Опубликовано: 05.04.1976

Авторы: Грин, Кучер

МПК: B23B 7/00

Метки: бабки, кулачково-рычажный, механизм, пере-мещения, шпиндельной

...механизма перемещения шппндельнойбабки; на фиг, 5 - сравнительный графикошибок положения кулачково-рычажного механизма перемещения шпиндельнэй бабки;пелинеариэировапного (кривая а), по авт. св,364392 (кривая б) и предлагаемогоустройства на приме 1.е автомата модели1 Д 10 В (кривая в).На распределительном валу 1 (фиг, 1) ЗОустановлен дисковый кулак 2, в контакте скоторым находится смонтированный на оси3, расположенной в станине 4, тэлкатель5 кор.,юсла 6.Силэвэе замыкание системы осушествля- щется пружиной растяжения, установленноймежду коромыслом и станиной.Предлагаемый мханизм работает следующим образом,При пэворэте распределительного вала 1 40закрепленный на нем кулак 2 вэаимэдействует с толкателем 5коромысла 6, чтовызывает...

Номер патента: 502958

Опубликовано: 15.02.1976

Авторы: Баранова, Внокуров, Грин, Колосова, Муравьев, Рабинович, Сырейщикова, Фомин

МПК: C21C 7/06

Метки: железнодорожных, производства, рельсов, стали

...загрязненностью строчечными неметаллическими включениями.Известно раскисление рельсовой стали ком. плексными раскислителями, состоящими из смеси силикокальция и феррованадия, которое обеспечивает значительное уменьшение загрязненности стали крупными строчечными включениями. Однако применение феррованадия для раскисления рельсовой стали ограничено из-за его дефицитности.Целью изобретения является уменьшение загрязненности рельсовой стали крупными строчечными оксидными и сульфидными включениями без применения феррованадия. Это достигается тем, что сталь раскисляют смесью, состоящей из силикокальция в количестве 2 в 2,5 кг/т и силикоциркония в количестве 0,5 - 2,4 кг/т.При таком раскислении загрязнение строчечными включениями длиной...

Номер патента: 499387

Опубликовано: 15.01.1976

Авторы: Грин, Рузиев

МПК: E04B 7/14

Метки: конструкция, перекрестно-стержневая, структурная

...смещены одна относительно другой ца 120, а вершины их соединены тяжами 5. 5 зобретенц р м ул Г 1 срс 5 срестпо-стерсрукция, включающаяпирмпы, г 5 е 1 эесс 5 саюи нижнего поясов и рс я тем, что, с цельютерпала, вершины прых расположены вцентрах оснований пдругом поясе, прн этны одна относительноных их соед 5 гцены тян бретение относится к несущим кострук о 5 срытий и пе 15 екрытЙ зд 5 ий ц соору циям пжений.Известна перекресто-стержневая конструкция, выполненная из пересекающихся стрежей верхнего и нижнего поясов, и решетки, которые образуот треугольцыс пирамиды сеячеек,Недостатком указанной конструкции являстся возникновение в стержнях решетки усилий 10разного знака, что затрудняет выполнение таких конструкций из материала, плохо...

Номер патента: 497984

Опубликовано: 05.01.1976

Автор: Грин

МПК: A01G 25/09

Метки: воды, забора, непрерывного, трубопровода

...отверстие 13 распределителя и шланг 29. Поэтому, вследствие разности площадей в верхней и нижней полостях гидроцилиндров 1 и 2, поршень первого удерживается в крайнем нижнем положении, а поршень второго перемещается вверх.Под действием давления воды в трубопроводе 3 на поршень трубопровода 5 последний вместе с гидроцилиндром 2 перемещается вправо до тех пор, пока полностью не выдвинется на всю длину, что соответствует установке пустотелого поршня гидроцилиндра 2 точно над патрубком крайнего справа клапана 25 (фиг, 1),В момент окончания выдвижения трубопровода 5 тяга 21, действуя на упор 20, тянет стержень 18 и вместе с ним поворачивает против часовой стрелки двуплечий рычаг, подталкиваемый пружиной 17. Вследствие этого краны 15 и 16...

Номер патента: 483118

Опубликовано: 05.09.1975

Авторы: Василенко, Вишневский, Грин, Козлюк, Степановский, Щевченко

МПК: A62C 1/00

Метки: противопожарное

...створкам с помощью шарниров 4 прикрепленывнутренние створки 5,Внутренние створки по стыкуемому торцуимеют проемы.Ь К внутренней створке по длине проема закреплено уплотнение 6 из эластичного негорючего материала. На противоположной отшарниров стороне внутренних створок навертикальной оси установлены свободно вра 1 О щающиеся ролики 7. Они размещены в направляющей 8 рамы. Направляющая в средней части имеет скосы,На раме шарнирно установлены гидроцилиндры 9. Вторыми проушинами гидроци 15 линдры также шарнирно связаны с рычагами10, жестко прикрепленными к наружнымстворкам.На раме установлены газогидравлическиеаккумуляторы 11, которые через переключа 20 тель с тепловым датчиком 12 с помощью гидротрубопроводов связаны с...

Номер патента: 480377

Опубликовано: 15.08.1975

Автор: Грин

МПК: A01G 25/00

Метки: гидропривод, дождевальной, многоопорной, тележки

...через клапан 12 к регулятору 8 скорости и его отверстию б, что соответствует нормальной работе чувствительного элемента 10 при передвижении дождевальной машины влево. Далее, вода под давлением поступает через устройство 7 реверсирования и в правую полость гидроцилиндра 1, поэтому шток мембранного привода 14 закрывает клапаном 15 левое отверстие и открывает клапаном 16 правое отверстие распределителя 13. В этом случае вода под давлением поступает только в правую полость гидроцилиндра 1. При окончании рабочего хода штока гидроцилиндра устройство 7 реверсирования соединяет левую полость гидроцилиндра с давлением воды, а правую - со сливом. Вследствие этого, давление воды в плоскости мембранного привода 14 падает, и под действием пружины...

Номер патента: 478690

Опубликовано: 30.07.1975

Автор: Грин

МПК: B23C 3/08

Метки: кулачков

...4, взамен бабок 2, 3,Движение от зубчатого колеса 44 (см. фиг. 5) через зубчатые колеса 45, 46, 47, червяк 48 (см. фиг. 4) и червячное колесо 49 передается на шпиндель 42.При реечно-зубчатой передаче к рабочему органу зубчатый сектор 50 закрепляется на корпусе 5 взамен рычага 11, а зубчатая рейка 51 - на ползуне 14.Подготовка устройства к работе заключается в установке наладки на цилиндрический (детали 2 и 3 на фиг. 1) или дисковый (детали 42, 43, 48, 49 на фиг. 4) кулачки, а также в монтаже элементов передаточной системы к рабочему органу, идентичной системе кулачкового механизма детали (11, 12, 13 на фиг. 2; детали 50, 51 на фиг, 5).Настройка заключается в установке конструктивных величин 1., Ль Рр (см. фиг. 1, 5),...

Номер патента: 470092

Опубликовано: 05.05.1975

Авторы: Грин, Ихно, Песок, Северина, Черноиванов

МПК: H05K 5/02

Метки: взрывонепроницаемых, оболочек, огнепреградитель

...щупами, помещенными в каждую взрывонепроницаемую щель, соприксающимися с поверхностями, образующими щель, и закрепленными на общем валу, расположенном в центре взрывонепроницаемого пакета пластин,Сущность изобретения поясняется чертежами, где на фиг. 1 - 4 представлены соответственно огнепреградитель, поперечный разрез, вид сверху, продольный разрез его по оси вала, вид спереди.Описываемый огнепреградитель состоит из пластин 1, выполненных из нержавеющей стали, которые посредством фланцев 2 и шпилек 3 собраны в пакет. Воздушные промежутки между пластинами - взрывонепроницаемые щели 4 образованы с помощью дистанционных прокладок 5,а, С. А, Песок, А, И. ЧерноивановА. А. Гринький ордена Октябрьской Революциититут по...

Номер патента: 467996

Опубликовано: 25.04.1975

Авторы: Алехин, Грин, Кипнис, Печенкин, Проселков

МПК: E21B 47/00, G01V 7/00

Метки: глубинного, измерительного, каретки, прибора, привод

...плунжерную пару. Отверстие в дне гидроцилиндра 6 закрыто ,пробкой 8,В нижней части плунжера 5 установлен сменный штуцер 9 с калиброванным отверстием, соединяюшим полость верхнего гидроцилиндра 2 с полостью нижнего гидро- цилиндра 6, Корпус нижнего гидроцилиндра 6 жестко соединен с кареткой 10, имеюшей возможность перемешения относительно пера 11 пишущего устройства (на чертеже не показано), Перед работой при- ., вода поршень 3 с грузом 4 и корпус ниж-него гидроцилиндра 6 наход;ется в крайнем верхнем положении, После пуска привода груз 4 воздействует на поршень 3, который через отверстие в плунжере 5 исменный штуцер 9 выдавливает жидкость вполость корпуса нижнего гидропилиндра 6, Корпус нижнего гидроцилиндра 6 под воз-, действием...
