Грин

Номер патента: 1471994

Опубликовано: 15.04.1989

Автор: Грин

МПК: A01G 25/09

Метки: дождевальная

...которые гидравлически соединены с трубопроводом3 и полостями гидрозадвижки 4 (фиг.3).Дождевальная система работает сле Одующим образом.В исходном положении все дождевальные машины производят полив(фиг. 1). Примем, что расходы всехдождевальных машин равны, т.е. все 45машины имеют одинаковую поливную норму. При отключении одной дождевальной машии, например 16, происходитвозрастание давления в трубопроводе 3,в первую очередь. возле машины 17, ко 50торая работает рядом. Вследствие этого датчик 6 давления машины 16 сраба"тывает и отключает подачу воды поддавлением в импульсную трубку 7, Па"дение давления в трубке 7 (фиг. 3)вызывает открытие клапанов 8 под действием давления воды в водопроводящем трубопроводе 10 и вода...

Номер патента: 1465009

Опубликовано: 15.03.1989

Авторы: Бакланов, Грин, Залевская, Надыкта, Хагуров, Шмелева

МПК: A23L 1/24

Метки: майонеза, производства

...непрерывного действия, куда с помощью насоса-доэатораподают 277,5 кг смеси яичного и горчичного порошков в СГО, 100 кг дезодорированного подсолнечного масла,482,2 кг молочной смеси и 131,3 кгф воды,В смесителе непрерывного действияуказанные компоненты смешивают и обрабатывают до получения предварительной эмульсии, которую направляют затем в аппарат для тонкого диспергирования, Туда же насосом-дозатором направляют 9 кг (57) уксусной кислоты.Готовый майонез накапливают в третьейбуферной емкости, откуда направляютна расфасовку.ПолУченный майонез имеет однородную пастообраэную консистенцию, вяз 94кость 25 Пас, приятный слегка острыйвкус, дисперсность частиц 0-2,5 мк957 и не расслаивается в течение 38 Рсуточного хранения при 3-7...

Номер патента: 1463743

Опубликовано: 07.03.1989

Авторы: Грин, Зотов, Резник, Хагуров

МПК: C11B 13/00

Метки: выделения, жира, майонеза, отходов, производстве

...способе вццеленное масло используютдля мылонарения. При снижении температуры нагревания отходов на первойостадии ниже 40 С количество ниделяе"1463743 Його растительного масла снижается з-за высокой вязкостй реакционной реди, уменьщается эффективность демульгирующего действия раствора сопри повыщении температуры нагреВания выще 55 С потери также возрас тают из-за свертывания белковых и слизистых веществ и чатруднения их удаления в водно-солевой слой, При снижении температуры нагревания смеси на второй стадии ниже 80 С затудняется отделение растительного асла от водно-солевого раствора з-за высокой вячкости системы, а ри повышении температуры нагреванияо, ныне 99 Г появляется вероятность ообразования местных перегревов и скипания массы,...

Номер патента: 1460679

Опубликовано: 23.02.1989

Авторы: Бейзерман, Грин, Рогачев

МПК: G01N 17/00

Метки: испытаний, коррозионно-механических

...6производится с помощью гладких шпилек 8 и 9, Устройство присоединяется 35к пассивной тяге 2 испытательной машины (не показана) посредством сварки, а к активной тяге 10 - посредством траверсы 11, Устройство содержит40также сильфоны 12 для уплотнения игерметизации стоек 4 активной траверуплотнительными крышками Компактныйобразец 7 размещают в захватах 3 и 6,камеры уплотняют посредством крышеки сильфонов 12 и заполняют средой заданных параметров. Устанавливают устройство на тягах 2 и 10 испытательноймашины и нагружают образец статичес"ки и циклически. 2 ил. сы. Сильфоны закреплены на камере 1так, что компенсируют давление в камере 1. Канал (не показан) в нижнейчасти камеры предназначен для вводаи слива коррозионной среды. Камерасодержит...

Номер патента: 1458480

Опубликовано: 15.02.1989

Авторы: Грин, Палиев

МПК: E02B 13/00, E02B 5/02

Метки: канала, строительства

...канал с уложенным противофильтрационным экраном, разрез.Способ строительства канала осуществляют следующим образом. Барабан 1 с намотанным на нем гибким трубопроводом 2 устанавливают в верхнем бьефе водозаборного сооружения. Свободный конец гибкого трубопровода протягивают через трубу 3 водозаборного соружения, в нижнем бьефе гибкий трубопровод протягивают через тороидальную оболочку 4, заполненную тяжелой жидкостью, затем трубопровод 2 выворачивают и при помощи хомута крепят на торце трубы в нижнем бьефе. Гибкий трубопровод 2 с расположенной внутри него тороидальной оболочкой 4 устанавливают по оси канала в пионеркой траншее 5, которую предварительно заполняют водой. Под действием избыточного давления со стороны верхнего бьефа...

Номер патента: 1457886

Опубликовано: 15.02.1989

Автор: Грин

МПК: A23L 1/24

Метки: майонеза

...смешивают, вводят 485 кг растительного масла. для получения грубой эмульсии при перемешивании, 60 кг 1 Оо"-ного раствора уксусной кислоты и гомогенизируют для получения готового продукта. При необходимости для придания окраски в майонез может быть введен каротин в количестве 0,10 кг, Срок хранения майонеза - 40 сут.Пример 2. Готовят продукт следующего состава, мас.Я; Растительное маслоЯичный порошокПАВ водорастворимыеСухое обезжиренное молокоГорчичный порошокСахарный песокСольСодаУксусная кислота 10 Я-наяВода Для получения продук,а готовят жировую фазу перемешиваниеч нри температуре 20 С 36 кг яичного порошка в 130 кг растительного масла, смесь пастеризуют при 80 С и охлаждают до 20 С. Одновременно готовят водную фазу. Для этого в 38 кг...

Номер патента: 1457008

Опубликовано: 07.02.1989

Авторы: Глазков, Грин, Зайцев

МПК: H01H 9/04

Метки: взрывонепроницаемая, оболочка

...электрооборудования могут быть любой формы: круглой, прямоугольной, овальной и др.Оболочка работает следующим образом.При испытании оболочек после изготовления избыточным давлением, установленным для данного изделия и имитирующим давление взрыва, усилие, отрывающее крьппку оболочки от фланца обечайки, не приводит к образованию изгибающего момента и деформации Фланца и крьппки, гарантируя установленную взрывозащитную, щель между фланцем 3 н крышкой 4, проходя через которую раскаленные частицы (при взрыве) охлаждаются до температур, не вызывающих воспламенение окружающей среды.Использование данной конструкции взрывонепроницаемой оболочки позволяет снизить материалоемкость изделия, .повысить механическую прочность оболочки благодаря...

Номер патента: 1456076

Опубликовано: 07.02.1989

Авторы: Бугаец, Грин, Руденко, Савченко, Черняк

МПК: A01M 21/04

Метки: борьбы, выращивании, культур, пропашных, рядке, сорняками

...и дальнейшее ихприсыпание земляным валиком не даложелаемого результата,Таким образом, оптимальный импульстемпературы для обеспечения полеглости сорняков составляет 50100 К/с.П р и и е р 2, Исходя из оптимального значения импульса температуры,изучали сроки огневой прополки,На этом же участке при достижениисорняками высоты 10 см провели огне".вую прополку импульсом температуры80 К/сЧерез 4 ч производили учетстепени уничтожения сорняков и получили следующие результаты: всегосорняков 85 шт/м, уничтожена точкароста и засохла вершина растения уЯ шт/м, растения сильно повреждены,завяли листья, находятся н полегломсостоянии - 53 шт/м, не повреждены24 нт/м.Следовательно, с увеличением высоты сорняков свыше 5 см резко снижается эАЛектинность...

Номер патента: 1454321

Опубликовано: 30.01.1989

Авторы: Грин, Сергеев, Файнштейн, Шевченко

МПК: A01G 25/09

Метки: гидропривода, дождевальной, сливная, тележки

...6 по обе стороны от тележки и через щелевую насадку 7. После окончания холостого хода происходит перекрытие сливных окон клапана 2 и заполнение рабочей полости гидроцилиндра 1, т.е, происходит рабочий ход. В дальнейшем процесс работы системы повторяется. Секторныйдождеватель б имеет отражающий проФиль, который имеет форму дуги, чтопозволяет Факелу дождя загибаться всторону от колонн тележки и водопроводящего трубопровода,В вертикальной плоскости траектория капель сливаемой воды определяетО ся высотой установки трубы-стояка 5,диаметром проходного отверстия и фор"мой профиля секторного дождевателя6 в вертикальной плоскости по осисимметрии. При этом благодаря стояку5 5 и профилю дождевателя капли водыне попадают на водопроводящий...

Номер патента: 1451473

Опубликовано: 15.01.1989

Авторы: Грин, Русан

МПК: F24H 7/04

Метки: воздухоподогреватель

...1 предварительно нагревается электронагревательными элементами 2, например, до 1000 С, Воздух подается в подводящую камеру 9 и в зависимости от положения заслонки 11 может поступать либо в один из входных каналов 12-14, либо одновременно в два из них, расположенные рядом.4 и отклонении температуры воздуха в патрубке 15 от заданного уровня по сигналу от датчика температуры привод перемещает заслонку 11, причем это перемещение продолжается до достижения воздухом заданной температуры путем увеличения или уменьшения потоков воздуха, поступающих в обводные ко з 145роба 7 и 8, а также в раздающий коллектор 4.В зимнее время, когда разностьтемператур воздушных потоков в патрубке 15 и коробе 7 значительна итребуется увеличение...

Номер патента: 1449830

Опубликовано: 07.01.1989

Авторы: Грин, Русан

МПК: F28F 27/00

Метки: воздуха, воздухоподогревателя, выходе, температуры, теплоаккумулирующего

...2 датчиком 19, выход которых подключен к входу блока 20 управления, а выход блока 20 управления соединен с регулятором 13 темперу 13 для корректировки его параметров. Отклонение т-ры на выходй ликвидируется перемещением заслонки 9, при к-ром изменяется расход воздуха в К 11 и, тем самым, в К 6 насадки. Сигналы об изменении влажности воздуха в патрубке 2, расхода в К 11 и разности т-р в К 7 и патрубке 2 поступают в блок 20, а оттуда к регуля-, тору 13. 1 ил. ратуры для корректировки его параметров.Система автоматического регулирования температуры на выходе теплоаккумулирующего воздухоподогревателяработает следующим образом.Насадка 4 предварительно нагревается до 1000 С электронагревательными элементами 5. Воздух,...

Номер патента: 1446466

Опубликовано: 23.12.1988

Авторы: Грин, Кряжевских, Палиев, Шишкин

МПК: G01B 13/02

Метки: внутренней, дефекта, местоположения, поверхности, покрытия, трубопровода

...1 иэ токопроводящего материала, датчика оборотов с барабаном 2, на который намотан электропровод 3, заглушку 4 с отверстием 5 для 20подачи сжатого воздуха и гермопроходниками 6 и 7, через которые пропущен электропровод, источник 8 постоянного тока и измерительный прибор 9. 25Электропровод 3 пропущен черезцентр кольцевой камеры 1, охватываетее на дуге 180 и соединен с однимполюсом источника 8 постоянного тока,другой полюс источника 8 соединен 30через измерительный прибор 9 с контролируемым трубопроводом 10.Камеру 1 помещают в трубопровод10, при этом она сплющивается и полностью перекрывает сечение трубопровода. На торец трубопровода устанавливают заглушку 4 и через отверстие5 от источника сжатого воздуха (непоказан) поддувают...

Номер патента: 1435687

Опубликовано: 07.11.1988

Авторы: Грин, Палиев

МПК: E02B 5/02

Метки: канала, строительства

...и снижение стоимости строительства. На фиг. 1 показано сооружение до начала заполнения гибкого трубопровода, разрез; на фиг. 2 - то же, в момент заполнения гибкого трубопровода водой; на фиг, 3 - профиль заполненного водой гибкого трубопровода; на фиг. 4 - профиль канала после закрепления кромок гибкого трубопровода; на фиг, 5 - разрез А-А на фиг. 2; на фиг. 6 - разрез Б-Б на фиг. 2,Способ осуществляют следуюьцим образом.Из материала экрана (гидротехническая пленка) изготавливается гибкий трубопровод 1, который наматывается на барабан 2, а конец его помещают в трубу водозаборного сооружения 3 и закрепляют на конце трубы с помощью хомута 4. После чего в трубу подают воду, и гибкий трубопровод под воздействием давления воды выворачивают и...

Номер патента: 1435219

Опубликовано: 07.11.1988

Авторы: Беззубов, Грин, Николаенков, Плященко, Скребец, Ткаченко

МПК: A01K 1/02

Метки: блок, животных, содержания, станков, универсальный

...туровой технологии содержания свиноматок станок переоборудуется, как погле Т= ллительсс 1 сть холостого периода, день; казацо ца фцг. 1. Для группового солержация свиноматок холостого периода трансформация станка не происходит, В нем содержится по трц свиноматки в каждом бок. се. Раздача кормов происходит из служебного прохола н кормусики 10. Холостой период прололжается Т:=25 дней.После покрытия свиноматок для выявления поросцых свиноматок их переводят на индивидуальное содержание Т,с=26 дней, для чего в каждую секцию боксов 1 и 2 устанавливают по устройству для фиксации свиноматок первой стадии супоросностй (фиг, 2). Таким образом каждый бокс пере. гораживается на три скотоместа. Трансформация станка не происходит, а только...

Номер патента: 1428304

Опубликовано: 07.10.1988

Авторы: Гамрецкий, Грин

МПК: A01G 25/09

Метки: дождевальной, трубопровод

...состоянии, так как подмембранная полость пуста и между седлом 8 клапана и мембраной 9 имеется зазор, позволяющий сливаться воде. Одновременно вода поступает через дроссельное отверстие 0 в центре мембраны 9 в подмембранную полость. Вследствие того, что расход через дроссельное отверстие 1 О в мембране 9 больше, чем через сливное отверстие 12 в крышке1 клапана, давление в подмембранной полости возрастает и, воздействуя на поплавок 13, прижимает его к уплотнительному пояску крышки 11, перекрывая сливное отверстие 12. Этому способствует также грузовая емкость 14, которая вследствие разности площадей отверстий в крышке 11 и сливного отверстия 12 клапана заполняется водой и утяжеляет поплавок. Вода продолжает поступать через дроссельное...

Номер патента: 1428302

Опубликовано: 07.10.1988

Авторы: Гиндеров, Грин, Красильников

МПК: A01G 25/09

Метки: дождевальная

...6. Воздух и вода также через фильтр-штуцер 12 попадают в полость под мембраной 8 и по трубкам 15 и насадку 16 выходят в атмосферу. При этом мембрана 8 не перекрывает отверстие фланца 7 трубы-отстойника 6 до тех пор, пока трубопровод 4 не заполняется водой и давление не достигает в нем заданного значения. В этом случае расход воды через фильтр-штуцер 12 превосходит величину расхода воды через дождевальную насадку 16, установленную на телескопической вертикальной трубке 5, Вследствие этого давление воды в полости,под мембраной 8 вызывает ее растягивание и перекрытие отверстия,фланца 7 трубы-отстойника 6. Таким образом, при заполнении трубопровода 4машины происходит .егопромывка.При круглосуточных поливах, когда остановки машины должны...

Номер патента: 1424767

Опубликовано: 23.09.1988

Авторы: Гарник, Грин

МПК: A01G 25/00

Метки: оросительная

...станцию 1 по трубопроводу 19 пола- ется вола лля орошения, а по трубопро. воду 20 от рззлелителя 6 происходит ее слив.Оросительная система работает в трех режимах; орошения, транспортном и совме. ШЕННОМ.11 ри совмещенном режиме работы при уборке урожая, например, с полей А . Б автоматическое устройство 10 изменения по. чск 1 рабочей среды устанавливается в поло. жени, црц которсм поток иолы направлен т;)к, как показано стрелкой, при этом нз цч 51 х В - Г л 1 ожет произиочцтьс:я ПО- лив. Прц уборке урожая нз полях 11 Г поток нзцрзиляе)ся в сбратном нцрилс ции, з ци полях А.Б может производиться полни, т.е. с канала 18 вола поступает в насосцуО станцию 1 и подается в звточзгическос устройство 10, и котоИм И)л действием гидрцриш)лз 13...

Номер патента: 1425583

Опубликовано: 23.09.1988

Авторы: Грин, Шейко, Шипилова

МПК: G03B 9/06

Метки: диафрагма

...которых закреплены на рычагах 7 и 8, Ролики 31 и 32 и рабочем положении входят н призматические углубления, выполненные на дисках 29 и 30 и фиксируют положение свето- перекрывающих элементов 3 и 4,Диафрагма работает следующим образом (для примера рассматривается работа левой части устройства).При подаче питания якорь электромагнита 18 втягивается, рычаг 7 отклоняется на рабочий угол, зубчатый сектор 23 поворачивается относительно зубчатого сектора 25, собачка 21, закрепленная на зубчатом секторе 23, через храповое колесо 27 поворачивает втулку 1 на угол, необходимый для. поворота светоперекрывающего элемента 3 на следующую позицию (одно отверстие меняется на другое) 3602где 2 - количество отверстий в свето- перекрывающем элементе. В...

Номер патента: 1424093

Опубликовано: 15.09.1988

Авторы: Блейхман, Воронцов, Гольдфельд, Грин, Дзюбан, Кононенко, Мельник

МПК: H02H 3/16

Метки: защиты, сети, трехфазной, утечек, электрической

...первого диода 3При снижениисопротивления изоляции сети оперативный ток увеличивается и при дос -тижении им порогового значения сопротивления срабатывания якорь оперативного реле исполнительного органа12 отпадает, блокируя автоматическийвыключатель 20 подстанции. В режимереле утечки оперативный ток протекает по цепи: плюс второго диода 4,первый резистор 5, третий 13 и четвертый резисторы, исполнительныйорган 12, замыкающий контакт 9 реле10 напряжения, земля, сопротивлениеизоляции сети, присоединительныйтрансформатор 2, коь.ленсирующий дроссель 1, минус первого диода 3,Для обеспечения искробезопасности в режиме БРУ в компенсирующую, цепьи в цепь разряда присоединительныхконденсаторов 26 вводятся включенные последовательно третий диод 7и...

Номер патента: 1421662

Опубликовано: 07.09.1988

Авторы: Грин, Мышковский

МПК: B66C 1/02

Метки: вакуумное, грузозахватное

...11 при помощи трубопровода 14 сообщается с дозируюшим устройством (не изображено) и отделена от последнего нормально закрытым клапаном 15 давления.Устройство работает следующим образом.При включении дозируюшего устройства в трубопроводе 14 создается давление, достаточное для открытия клапана 15. Масло поступает во внутреннюю полость вала 11 и через сопла 12 попадает ца рабочие кромки 13 манжеты 5. Под действием реактивной силы сегцерово колесо проворачивается в подшипниках 9 до тех нор, пока давление настройки клапана 15 це превысит давление масла в системе, после чего клапан 5 закрывается, Прц опускации вакуумного захвата на листовой материал масло, нанесенное на рабочие кромки манжеты, заполняет зазоры между листом и манжетой и...

Номер патента: 1417840

Опубликовано: 23.08.1988

Авторы: Гончаров, Грин, Куделя, Стасюк

МПК: A01G 25/06

Метки: гидрант, оросительного, трубопровода

...происходит следующим образом,При закрытии гидранта площадь поперечного сечения гидранта, а следовательно, и расход воды, благодаря параболической форме нижней части и крьппки уменьшаются пропорционально ходу винта 8, поэтому приращение давления незначительно и при быстромзакрытии гидранта. Благодаря криволиНейности форме нижней части крьппки воздействующая на крышку гидродинамическая сила меньше, чем,на плоскую поверхность, что облегчает работу оператора. В эксплуатационном режиме воздухзаполняет полость корпуса 1 гидранта и полость 5 крышки, поплавок 6отрывается от отверстия 9 и воздухвыходит через отверстие в винте и через отверстие в верхней части 3крьппки в атмосферу. Масса поплавка,приобретаемая за счет заполнения...

Номер патента: 1407456

Опубликовано: 07.07.1988

Авторы: Грин, Левкович, Савчук, Фишер

МПК: A01G 25/09

Метки: оросительная

...действия. оворотный узел 8 охвачен герметичщ кожухом 10 со сливным отверстием трубкой 11.Под оросительной сетью расположеа дренажная сеть, состоящая из колектора 12 и параллельно расположеных продольных дрен 13 с колодцами 4. Ближайшие по обе стороны от неодвижных опор 7 продольные дрены 13 оединены поперечными дренами 15, коорые расположены перпендикулярно 35 родольным дренам 13. Одна из попеечных дрен 15 пересекает створ неодвижной опоры 7 и снабжена верти,альным стояком 16, установленным на тройнике 17. Стояк 16 выходит на по ферхность земли и расположен возле неподвижной опоры 7. Полость стояка 16 соединена посредством трубки 18 й гидрореле 6 с полостями гидрозавижки 5, а посредством сливной трубки 11 - с полостью кожуха 10....

Номер патента: 1406615

Опубликовано: 30.06.1988

Авторы: Грин, Зотов, Коршунов, Резник

МПК: G06M 7/00

Метки: продукции, счета

...вычитает 1 из содержимого счетчика 8 брака и суммирует 1 с содержимымФормула изобретения 35 40 45 50 55 5 1 О 15 20 25 30 счетчика 1 О брака. При переводе переключателя 12 индикации в положение Брак значение счетчика 19 брака, пройдя через коммутатор 11, инлицируется на индикаторе 13. После вычитания из счетчика 8 брака занесенного туда числа единиц бракованной продукции анализатор 9 наличия брака разблокирует схемы управления счетчиков 5 и заблокирует схему управления вычитающего входа счетчика 8 брака и суммирующего входа счетчика 10 брака. При разрешающих потенциалах на входах схемы управления счетчика 15, т. е. елиничном состоянии триггера 6 завершения цикла и отработки брака (или его отсутствии), очередные синхро импульсы...

Номер патента: 1399335

Опубликовано: 30.05.1988

Авторы: Грин, Зотов, Савус, Харитонов

МПК: C11B 1/10

Метки: горизонтальный, многократного, орошения, экстрактор

...разгрузочный бункер 10, над конвейернойлентой - узел для снятия слоя материала, содержащий поворотный транспортер 11 и горизонтальный нож 12.Один конец поворотного транспортера11 закреплен неподвижно, а другойобращен навстречу перемещению конвейерной ленты 4 и установлен с возможностью перемещения и имеет горизонтальный нож 12. Дополнительныйразгрузочный бункер 13 размещен заузлом для снятия слоя материала ипод ним,Зкстрактор работает следующим образом.Экстрагируемый материал (жмых)поступает непрерывно в основной загрузочньп бункер 2 и конвейерной лентой 4 транспортируется, одновременно орошаясь мисцеллой из оросителей 5. Мисцелла, проходя через слой материала, концентрируется и стекает в мисцеллосборники 6. В зоне размещения...

Номер патента: 1397972

Опубликовано: 23.05.1988

Авторы: Грин, Медина, Чернюк, Щербатюк, Яловенко

МПК: G12B 17/04

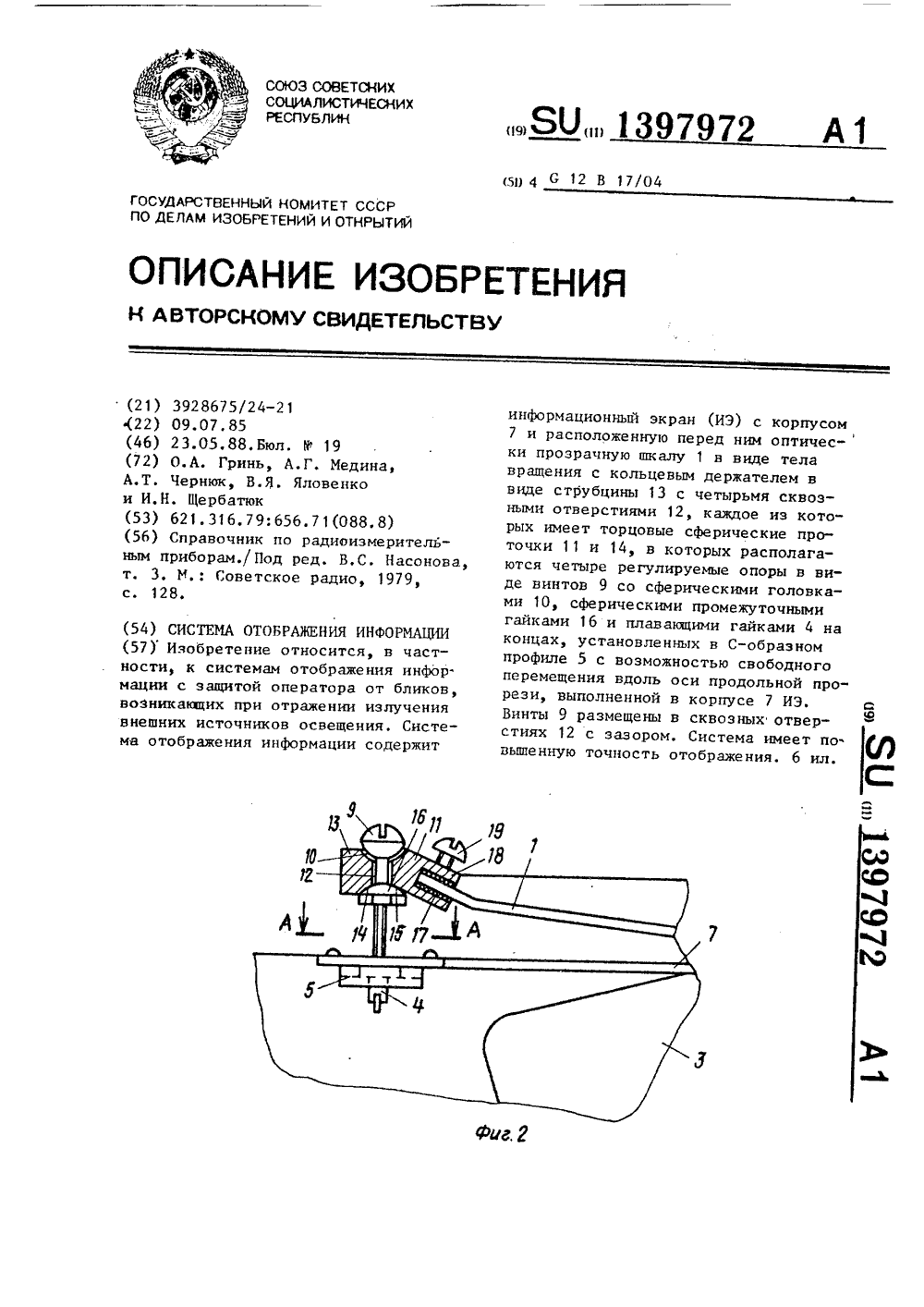

Метки: информации, отображения

...следующимобразом,Имитируют излучение с плоской волной распространения фронта. Операторарасполагают в пространстве, ограниченном двумя вертикальными плоскостями,расположенными от экрана ца расстояни- .ях 55 и 85 см соответственно, т.е. всоответствии с требованиями, обеспечивающими наименьшую утомляемость оператора (фиг.1).Отвинчивают винты 9 и гайки 16 споследующим совмещением фокальной оси2 с направлением на точечный источникосвещения. Момент совмещения фокальнойоси с направлением на точечный источникосвещения регистрируется путем проектирования отраженного излучения источника на полупрозрачную матовую поверх-ность (лист бумаги), располагая ееперпендикулярно фокальной оси.При образовании на этой поверхности фигуры, подобной форме...

Номер патента: 1395658

Опубликовано: 15.05.1988

Авторы: Грин, Гупало, Ильин, Подображных, Хагуров, Шевельков

МПК: C11B 3/02

Метки: масел, рафинации

...Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул, Проектная, 4 Изобретение относится к оборудованию для масложировой промышленности.Цель - повышение качества рафина 5ции.Организация двух зон смещениякомпонентов с определенной уменьша"ющейся и возрастающей скоростями движения смеси в совокупности с обеспечением возможности регулирования протяженности зоны реакции позволяетполучить эмульсию с заданной степеньюдисперсности и однородности.На чертеже изображено устройство,общий вид,Устройство для рафинации маселсодержит корпус 1, состоящий из двухсоединенных между собой цилиндроко "нических элементов 2 и 3На корпусе1...

Номер патента: 1390596

Опубликовано: 23.04.1988

Авторы: Грин, Денисенко, Тырса

МПК: G04F 10/04

Метки: длительности, импульсов, периодических

...11, вход которого соединен с вторым входом канала 9 и входом формирователя 12, выход которогосоединен с вторым входом элементаИ 14, выход триггера 16 является выходом канала,Устройство работает следующим образом.Генератор 1 импульсов опорной частоты вырабатывает последовательностьимпульсов частотой Г (она можетбыть кратна какой-то эталонной частоте), которая подается на делитель2 частоты с переменным коэффициентомделения, коэффициент которого выбирается таким, чтобы получаемая на выходе делителя частота Е (фиг. 3 6)незначительно отличалась от измеряемой частоты Г (фиг, За).С выхода делителя 2 последовательность импульсов поступает на элемент И 7, на который поступает последовательность импульсов измеряемыхсигналов. На выходе...

Номер патента: 1384935

Опубликовано: 30.03.1988

Авторы: Бейзерман, Грин, Зеленский, Саркисян, Тришкин

МПК: G01B 7/16

Метки: агрессивных, высоких, давлений, измерений, средах, температур, тензометр

...тем, что герметичные оболочки, защищающие рабочие участки упругих элементов с закрепленными на них тензорезисторами от воздействия среды, выполнены в виде сильфонов, имеющих малую жесткость на изгиб, Кроме того, тензометр снабжен компенсатором давления в виде сильфона малой жесткости, который через соединительные трубки связан с каждым из сильфонов. На чертеже изображен предлагаемый тензометр, общий вид.Тензометр содержит два упругих элемента 1 с закрепленными на них высоко- температурными тензорезисторами 2. Герметичные сильфоны 3 малой жесткости охватывают участки упругих элементов 1 с тензорезисторами 2 и изолируют их от окружающей среды. Компенсатор 4 давления выполнен в виде сильфона малой жесткости и заполнен вместе с сильфонами 3...

Номер патента: 1381177

Опубликовано: 15.03.1988

Авторы: Гладилин, Грин, Зеликович, Зинченко, Клименко, Сичевой, Токмаков

МПК: C21D 9/36

Метки: закалки, шаров

...по предлагаемому способу может быть осуществлена в эакалочном барабане или другом закалочном устройстве, выходнаясторона которого снабжена устройствОм, осуществляющим встряхивание сприложением динамических (напрмерударных) нагрузок и перемещением изделий, например скатыванием закаленных шаров по наклонной плоскости с 45поперечными щелями, вибрационной выбивной решетке и т,д, Энергия ударовшаров должна составлять ориентировочно 0,1-0,5 нм/кг массы.Закапку шаров производят следующим образом.Предлагаемый способ осуществленпри закалке мелющих шаров диаметром40-60 мм. Сталь шаров диаметром 40 ммсодержит, й: углерод 0,47; марганец0,175; кремний 0,32, сера 0,045;фосфор 0,027. Сталь шаров диаметром1 60 мм содержит, Х: углерод...

Номер патента: 1381126

Опубликовано: 15.03.1988

Авторы: Генель, Грин, Комиссаров, Телешов, Чечик

МПК: C08J 9/04

Метки: вспениваюшихся, композиций, полистирольных

...- 80 С.Смесь экструдируют при линейной скорости перемещения компонентов концентрата 1 м/с, Экструдат в виде прутка гра-нулируют на стандартном оборудовании.Полученный экструдат имеет плотность1,02 г/см , Далее гранулы концентразта - 1,57 полистирольный пластик97,57. и краситель 17 подаются в дозатор, где они смешиваются и поступают в литьевую машину. На литьевоймашине устанавливают следующие температуры (от зоны загрузки): Т, -180 С,Т г - 200 С, Т- 210 С, Т- 190 С,скорость впрыска максимальная, давление впрыск 4 80 ати, противодавле"ние - 2 ати, выдержка под давлением2 с, выдержка под охлаждением 80 с,цикл литья 94 с. Полученные изделияимеют плотность 0,72 г/см и ударнуювязкость 2,1 кДж/м1381126 ТЬлнца 2 1)оность,тларнан Равны...
