Способ изготовления чередующихся обмоток трансформаторов

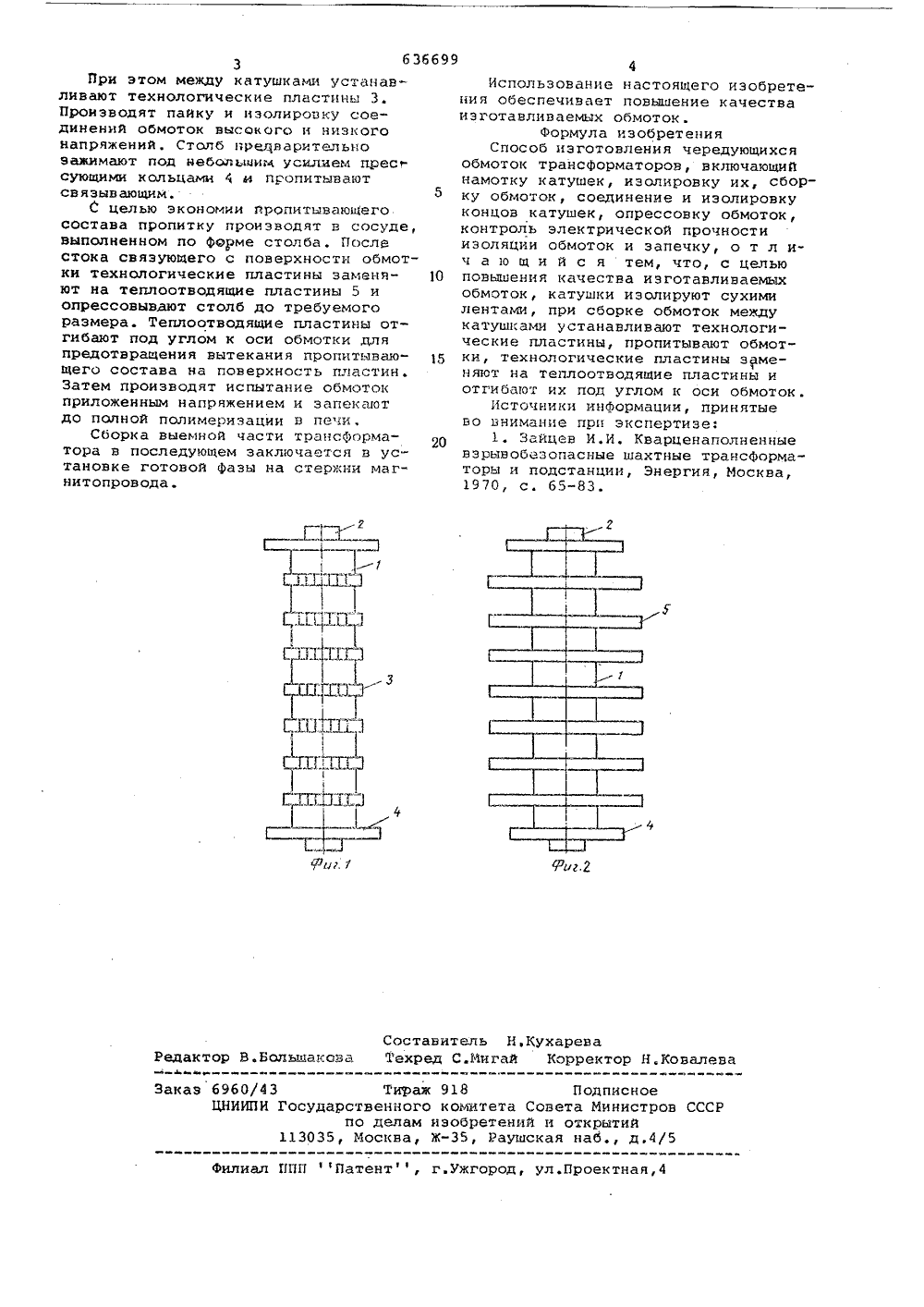

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалнстичвских Реслублнклнительное к авт. свил-ву) ЗаЯвлено 14.1174 (2 21) тй. Кл. 74476/24-0 1 Г 41/06 исоединениеы Заявки осударственный комитетовета Министров СССРно лелам изобретенийи открытий 23) Приоритет 43) Опубликовано ОЫ 278. Бюллетень45. 44.(088. 8 5) Дата опубликования саниЯ 10.12;7 Н.В.Александров, С.Е.Блейхман, И,И.Гринь, В.Г.Кирикиас,В.Н.Колчак, А,И.Плетнев, В.И,Овсянник и С.Г.Трубачев(54) СПОСОБ ИЗГОТОВЛЕНИЯ ЧЕРЕДУЮЦ 1 ИХСЯ ОБМОТТРАНСФОРМАТОРОВ яайбы д углом к оси обмото изображены катушкирматора на оправке с кими пластинами; ва е, но с теплоотводящи Изобретение относится к технологии из готовл ени я чередующихся обмотоктрансформаторов и может быть использовано в электротехнической промышленности,Известен способ изготовления чередующихся обмоток трансформаторов,включающий следующие операции: намотку дисковых катушек, пропитку исушку каждой катушки, сборку обмотоКна стержнях магнитопровода с установкой между катушками теплоотводящихпластин и твердых изоляционных шайб,пайку и изолировку соединений обмоток, опрессовку обмоток, испытаниеобмоток приложенным напряжением,лакировку и сушку всей выемной части 11 .Недостаток указанного способазаключается в том, что не позволяет получить достаточно высокуюэлектрическую прочность обмоток,использовать активные и изоляционныЕматериалы с максимально допустимымидля них тепловыми нагрузками из-заналичия воздушных зазоров между катушками, изоляционными шайбами итеплоотводящими пластинами. Крометого, катушки и изоляционные шайбыимеют поверхностные пути утечки, чтО снижает электрическую прочность об моток.Указанные недостатки вызываютс тем, что катушки и изоляционные ш выполнены иэ твердых материалов, а усилия опрессовки, выбранные с усло виями, чтобы не повредить изделие прн изготовлении, не позволяют устранить воздушные зазоры.Целью изобретения является повышЕ ние качества изготавливаемых обмотоХПоставленная цель достигается тем, что катушки изолируют сухими лентами, при сборке обмоток между катушками устанавливают технологические пластины, пропитывают обмотки, технологические пластины заменя ют на теплоотводящие пластины и отгибают их по к. На Фиг.1фазы трансфотехнологичесфиг.2 - то жми пластинами.Катушки 1 чередующихся обмовысокого и низкого напряжений пнамотки изолируют сухими лентами набирают на оправку 2 в столбкаждой Фазы.;ГШЛТ 3 :.ф ).".,Г 31 2 ТГ О:ГСВГш 1 щг У г.2 Составитель Н.Кухарева Редактор В.Большакова Техред С.Мигай Корректор Ню йавьэщ мвшмщщнеевю т и 3 6960/4 ЦНИИПИ 918 Подписно комитета Совета Минист эобретений н открытий -35, Раушская наб д. З Тираж рственног по делам Москва, ов СССР 303 ал ППППатент ", г.ужгород, ул.Проектная 3При этом между катушками устанавливают технологические пластины 3. Производят пайку и нзолировку соединений обмоток высокого и низкого напряжений, Столб предварительно зажимают под небольшим усилием прес- сующими кольцами 4 и пропитывают связывающим.С целью экономии пропитывающего состава пропитку производят в сосуде, выполненном по фдрме столба. Посла стока связующего с поверхности обмотки технологические пластины заменяют на теплоотводящие пластины 5 и опрессовывают столб до требуемого размера. Теплоотводящие пластины отгибают под углом к оси обмотки для предотвращения вытекания пропитываю- щего состава на поверхность пластин, Затем производят испытание обмоток приложенным напряжением и запекают до полной полимеризации в пе и.Сборка выемной части трансформатора в последующем заключается в установке готовой фазы на стержни магнитопровода. 4Использование настоящего изобретения обеспечивает повышение качестваизготавливаемых обмоток.Формула изобретенияСпособ изготовления чередующихсяобмоток трансформаторов, включающийнамотку катушек, иэолировку их, сборку обмоток, соединение и иэолировкуконцов катушек, опрессовку обмоток,контроль электрической прочностиизоляции обмоток и запечку, о т л ич а ю щ и й с я тем, что, с целью 10 повышения качества изготавливаемыхобмоток, катушки изолируют сухимилентами, при сборке обмоток междукатушками устанавливают технологические пластины, пропитывают обмот ки, технологические пластины заменяют на теплоотводящие пластины иотгибают их под углом к оси обмоток .Источники информации, принятыево внимание прп экспертизе:1. Зайцев И.И. Кварценаполненныевэрывобезопасные шахтные трансформаторы и подстанции, Энергия, Москва,1970, с. 65-83.
