Головченко

Номер патента: 956602

Опубликовано: 07.09.1982

Авторы: Белокуров, Вербов, Головченко, Квасов

МПК: C22C 38/46

Метки: сталь

...материала для производства кавитационностойких и зррозионностойких отливок,работающих в условиях проточной воды, например, лопастей гидротурбин,никель, медь, железо, дополнительно содержит ванадий при следующем соотношении компонентов, вес.%:Углерод 0,04 - 0,10 Кремний О, 5-0,60 Марганец 0,20 - 0,60 Хром 12,0 - 13,50 Никель 1,0 - 1,50 Медь 1,0, - 1,50 Ванадий 0,04 - 0,50 Железо ОстальноеВ промьппленной индукционной печи выплавляют три плавки предлагаемой стали, соответствуняцие граничным и средним значени. ям компонентов, а также одну плавку известной стали. Для определения .механических свойств металла отливают пробные бруски по ГОСТ 2176 - 77, из которых вырезают образ цы для испытаний..Содержание элементов, вес.% Плавка Яо Углерод...

Номер патента: 956574

Опубликовано: 07.09.1982

Авторы: Белокуров, Вербов, Головченко, Егоров, Квасов, Кривоносов, Рожков, Старцев

МПК: C21C 5/52

Метки: выплавки, высокохромистых, медьсодержащих, низкоуглеродистых, сталей

...материалов повышается себестоимость выплавляемой стали.Содержание углерода 0,8-4,0 вуглеродсодержащих материалах выбраноиз условий быстрого их расплавленияи тем самымзащитой легированных отходов от окисления и связанных сэтим потерь легирующих элементов, атакже разрушением футеровки. Крометого, углеродистый расплав, взаимодействуя с легированными отходами,способствует насыщению их поверхностного слоя углеродом и более быстромуих оплавлению, Опытным путем установлено, что при содержании углерода вуглеродсодержащих материалах менее0,8 плавление их затягивается, а получение специальной шихты с содержанием углерода свыше 4 (среднеесодержание углерода в чугуне обычнопринимаемое по расчетам) Ъконамически и организационно...

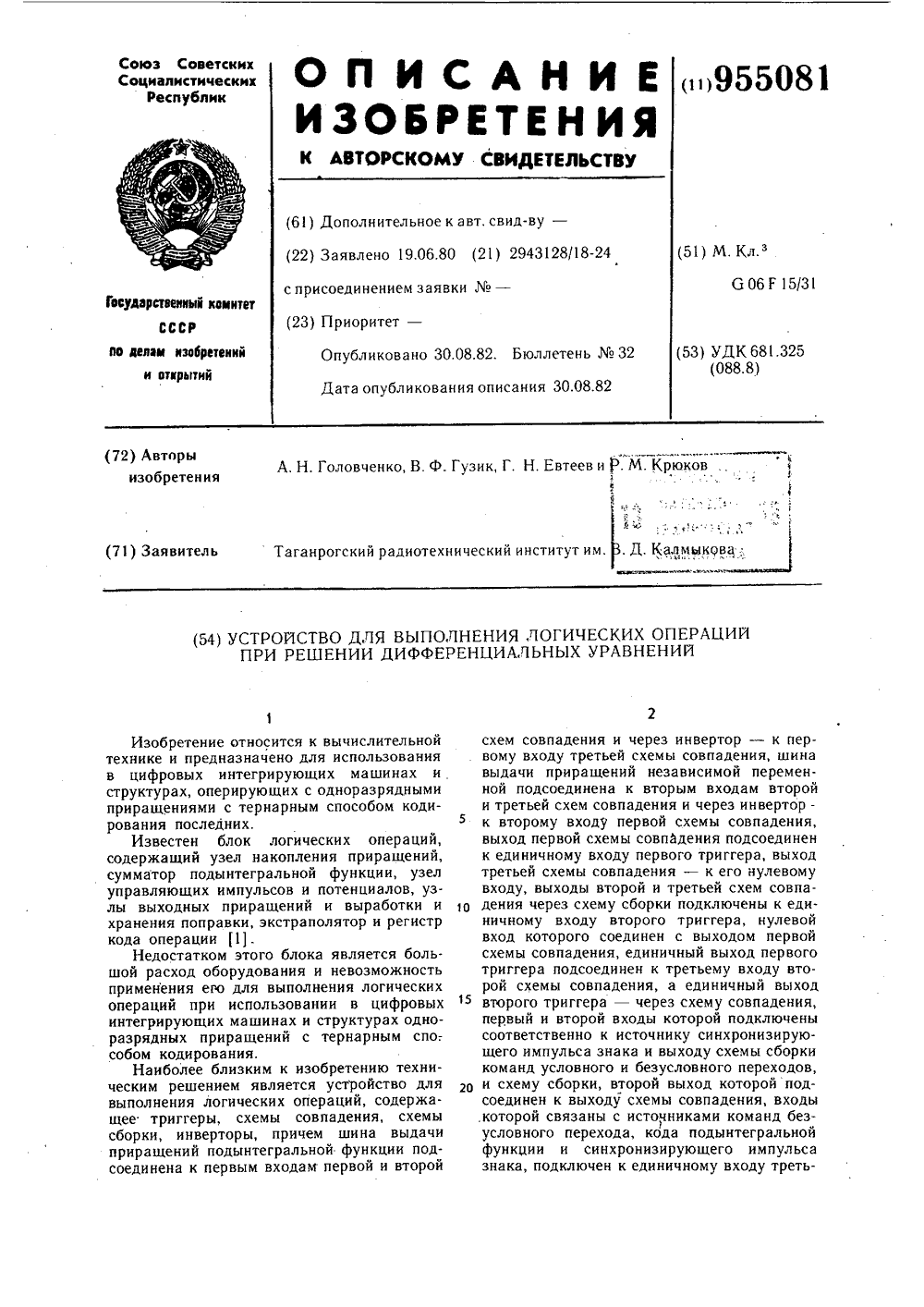

Номер патента: 955081

Опубликовано: 30.08.1982

Авторы: Головченко, Гузик, Евтеев, Крюков

МПК: G06F 17/10, G06F 17/13

Метки: выполнения, дифференциальных, логических, операций, решении, уравнений

...и 14 блока 15, Триггер 12 устанавли вается в единичное состояние сигналом по входу 5 через элемент ИЛИ 11. Положительные значения подынтегральной функции,поступающие в устройство по входу 1 через элементы И 9 и ИЛИ 11 на единичный вход триггера 12, независимо от знака приращений независимой переменной, которые через вход элемента ИЛИ 8 открывают элемент И 9, подтверждают единичное состояние триггера 12. Единичный потенциал с выхода триггера 12 поступает на входы элементов И 13 и 14 блока 15. Положительные или отрицательные значения независимой переменной передаются соответственно либо по входу 3 через элемент И 13 и элемент ИЛИ 21 на выход 23, либо по входу 4 через элемент И 14 и элемент ИЛИ 22 на выход 24 устройства. При отрицательном...

Номер патента: 949303

Опубликовано: 07.08.1982

Авторы: Гичев, Головченко, Гусак, Калантаев, Кузнецов, Ляшенко, Матухно, Рехтер, Федоров, Яковлев

МПК: F27B 1/10

Метки: овальными, печах, сжигания, скруглениями, топлива, торцовыми, шахтных, щелевых

...разбавления температура в слое падает до величин ниже 1100 С и снижается степень обжига готовой продчкции. Топливо в каждую периферийную горелку сЛедует подавать в 1,15 - 1,25 раза меньше, чем в центральную. При подаче в периферийные горелки большего количества топлива (мечее чем 1,15 от подачи топлива в центральные горелки) происходит перегрев периферийных участков слоя выше требуемых по технологии температур и возможно образование спеков. При подаче меньшего количества топлива (менее чем 1,25 от пода-чи топлива в центральные горелки) температуры в слое не достигают требуемых величин, вследствие чего на периферийных участках печи ухудшается качество готовой продукции, Суммарный коэффициент расхода воздуха в печи увеличивают...

Номер патента: 946871

Опубликовано: 30.07.1982

Авторы: Головченко, Горштейн, Тультов

МПК: B23K 37/04

Метки: позиционер

...2 ПсРел ысс 1;10)1 НРЯ)101 холс СИЛОВОГО ЦИ,1 ИЦЛРс) .1 зиионср солержит основание 1 фиг. 1), на котором В нодшинникых 2 ст(- новлсц поворотный вал 3. На цоортнох Валм 3 жестко закРеиен стО; с 1 д.1 Я У(тс 1- цовки свариваемого изделия, диск 5 с упорами, выполненными в виде роликов 6 и лслитсльный барабан 7 с отверстиями. Еа основании 1 закрснлен силовой цилиндр 8, на иТок. которого установлена откилая подпружиненная вилка 9 фиг. 2) и жестко закр(пленный упор 10. Цилиндр 8 снабжс цтыцОЙ 1 фиГ. 3), св 51 з 2 ННОЙ с СГО цт)км На штанге 11 полвижно улыноцлсн стакан 2 с толкытслем 3, подпружиненный пружи. НОЙ 14, ныЙоа 15 и стопорны 51 3 тхгк;3 16. На основании 1 но оситыцп 11 по; циличлром 8 закреплен ограничитель7.На основании 1...

Номер патента: 941885

Опубликовано: 07.07.1982

Авторы: Гаврилов, Головченко, Голуб

МПК: G01N 7/10

Метки: тензиометр

...иглы 9, входящей в конусное отверстие крышки 10измерительной камеры 2 и имеющейхвостовик с резьбой, находящийся внеподвижной гайке 11 и связанный свалом реверсивного электродвигателя12, Электродвигатель 12 электрическисвязан через сьетоусилитель 13 снуль-индикатором уровня воды.Тенэиометр работает следующим образом,При введении пористого зонда 1,заполненного водой,. в почву, почваначинает отсасывать Воду через порызонда. При этом Уровень воды в прозрачной камере 5 нуль-индикатора начинает опускаться вместе с поплавками 6, освещенность фотодиода 3 увеличивается, из выхода нуль-индикатора появляется сигнал команды на уменьшение сечения дросселя, который усиливается светоусилителем 13 и подается на реверсивный электродвигатель12....

Номер патента: 939998

Опубликовано: 30.06.1982

Авторы: Головченко, Дашковский, Изотова, Микитченко, Редько, Рудковский, Соколов

МПК: G01N 7/00

Метки: газоаналитическая

...нулевой выходы триггера 24 (первыевыходы) - с входами управления переключающих клапанов 10 и 11, выходы двухвходовых логических элементов И 28 и29 (третьи выходы) - с входами разрешения записи регистров 1 8 и 1 7 соответственно. Выходы гаэоаналитической сиотемы обозначены 32 и 33,Основные обозначения на блок-схемеи на временной диаграмме, следующие.А - исследуемый компонентв анализируемых газовых смесях первого ивторого объектов исследования;- объемные содержания исА 11 01следуемого компонентаЧд Чи остального газа вединице объема газовыхсмесей, поступающихсоответственно от первого и второго пробеотборников 1 и 2 (после стабилизации) газоаналитической системы,фО =О,:сОиМ - расходы потоков аналиг.- эируемых проб на выходах...

Номер патента: 933340

Опубликовано: 07.06.1982

Авторы: Головченко, Корнилов, Миронов, Паллер, Рыманов

МПК: B23K 37/04

Метки: кантования, крупногабаритных, способа, этого

...в положение устойчивого равновесия, затем снимают второй строп с блоков паза и с бдськар расположенного под ложементом со стороны, противоположной расположению тянущей ветви указанного стропа, поднимают второй строп, опускают первый строп и поворачивают изделие еше на 90В устройстве для осуществления указанного способа, содержащем дожемент с пазами для стропов, два тяговых органа со стропами для изделия и отводные блоки, орин иэ тяговых органов установлен с воэможнсстью перемещения вдоль оси пазов, на ложементе смонтированы два ряда СТОЕКр УСтаНОВДЕННЫХ ПО ОСИ Пазоэр а От водные блоки установлены в пазах ложе- мента на, стойках. Стойки выполнены с пасомир а соответствующие им отводные блоки смонтированы в укаэанных пазах.На фиг. 1-6...

Номер патента: 529765

Опубликовано: 30.05.1982

Авторы: Бойко, Головченко, Дубинский, Медовар, Приходько

МПК: C21C 5/56

Метки: выплавки, слитков, ыфасонных, электрошлаковой

...3 кристаллизатора, сопряжение соседних элементов 3 выполнено по обратному конусу 7. В разъемах имеются пазы, в которые установлены пьезоэлектрические датчики 8, реагирующие на изменение давления одного элемента на другой при усадке отливки 9. Сигнал пьезоэлектрического датчика 8 используется в качестве команды на раскрытие соответствующего элемента 3 кристаллизатора. Элементы 3 кристаллизатора снабжены датчиками 10 для регистрации прохождения шлаковой 11 и металлических 12 ванн, В качестве таких датчиков используют индукционные высокочастотные датчики, устанавливаемые перпендикулярно к оси отливки 9.При необходимости отливать отливки с элементами значительной длины элементы кристаллизатора закрепляют с помощью стержней 13 на...

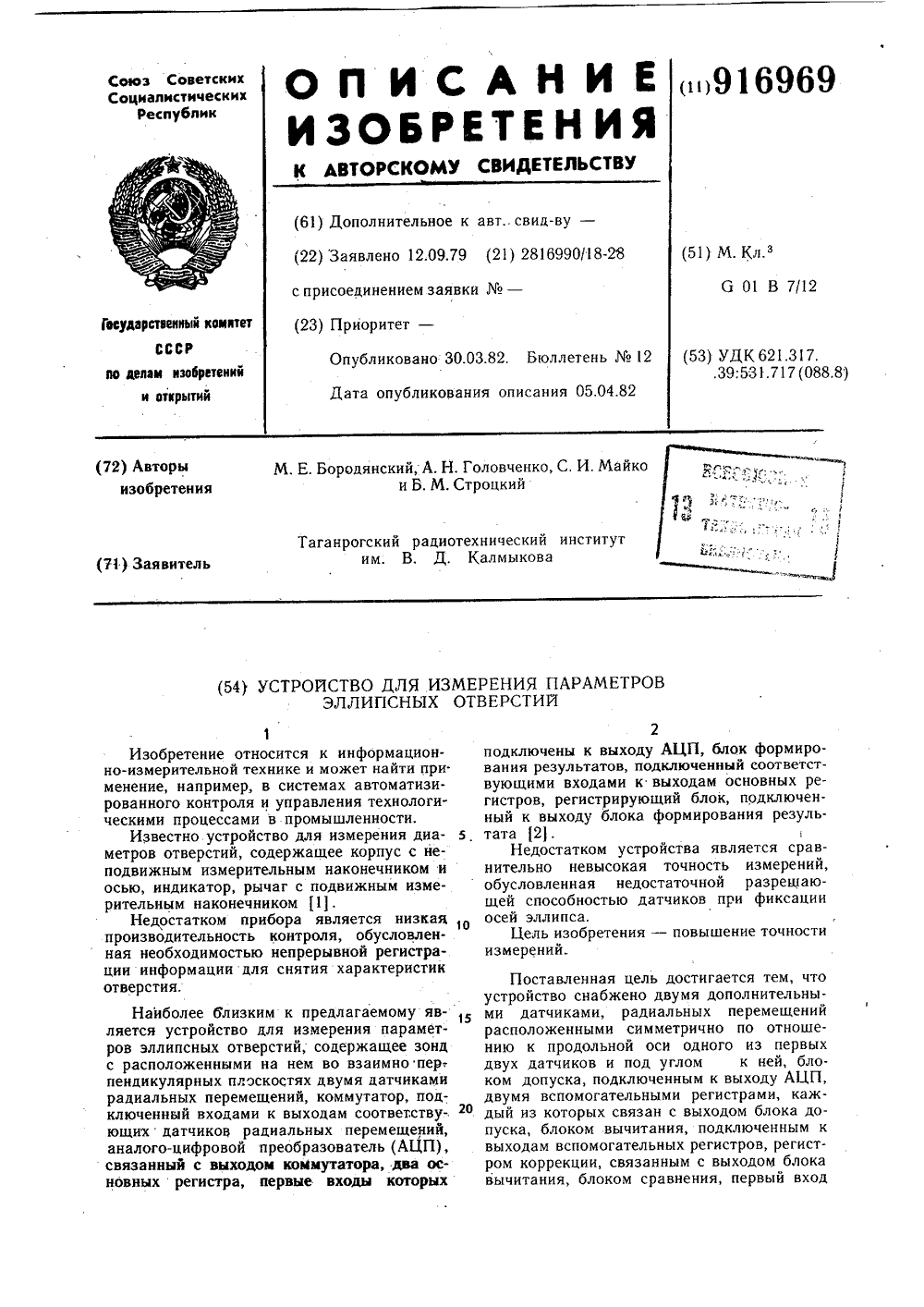

Номер патента: 916969

Опубликовано: 30.03.1982

Авторы: Бородянский, Головченко, Майко, Строцкий

МПК: G01B 7/13

Метки: отверстий, параметров, эллипсных

...основных регистров 8 и 9, выходы которых соединены со входом блока 16 формирования результата, обеспечивающего коррекцию результата измерения с учетом возможного неравенства результатов измеренийот датчиков 1 и 2 в начальный момент времени. Выход блока 16 формирования результатов связан со входом регистрирующего блока 17,Устройство работает следующим образом,Работа устройства осуществляется в двухрежимах: коррекции и кодирования,В первом режиме - режиме коррекциизонд с расположенными в нем датчиками1 - 4 вводится оператором в калиброванноеотверстие, поперечное сечение которогопредставляет собой окружность диаметра.Это обеспечивает, в случае правильной на стройки, равенство величин , = 1 и 3 = 14 (фиг. 2), где 1 3, 3, В - расстояния от...

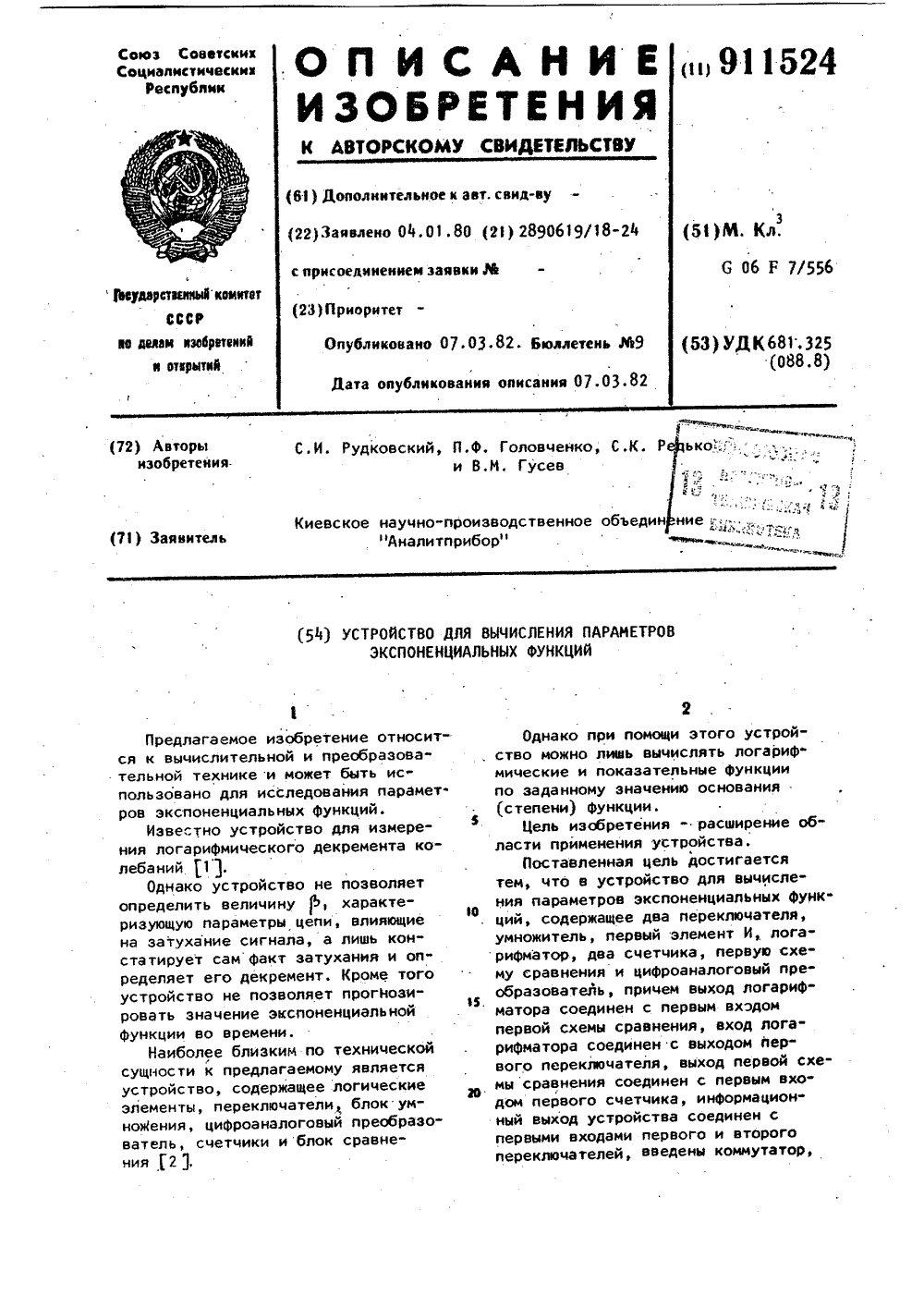

Номер патента: 911524

Опубликовано: 07.03.1982

Авторы: Головченко, Гусев, Редько, Рудковский

МПК: G06F 7/556

Метки: вычисления, параметров, функций, экспоненциальных

...со вторым входом второго переключателя, выход которого соединен с первымвходом делителя и с первым входомпятого переключателя, второй входделителя соединен с выходом первой40 формула изобретения Устройство для вычисления пара 55метров экспоненциальных функций,содержащее два переключателя, умно"житель, элемент И, логарифматор,двасчетчика, первую схему сравнения и время задержки,формируемые соответственноэлемгчтами 9 и10 задержки; 511 о = соп 51 - опорный сигнал;11 Ару 11 - максимальнаяАО/А 1емкость счетчика 14 и кодыцифровых эквива- олентов аналоговых величинАои А /АУстройство работает следующим образом,15В работе устройства можно выделить три этапа: первый - вычислениелогарифма 1 од Ао начального значения Ао исследуемого сигнала А;...

Номер патента: 905831

Опубликовано: 15.02.1982

Авторы: Головченко, Гордин, Левчук, Микитченко, Редько, Рудковский

МПК: G06F 17/17, G06J 3/00

Метки: вычисления, линеаризации, функции

...к выходу компаратора 28 и к первому входу элемента И 24, Элемент И 24 соединен вторым входом с выходом генератора 23 импульсов, а выходомсо счетным входом счетчика 25. Выход элемента И 24 и выход счетчика 25 являются соответственно выходом 20 число-импульсного кода приращения и выходом 6 параллельного кода преобразователя 1.Принцип действия устройства основывается на том, что на вход первичного измерительного преобразователя функцию линеаризации которого нужно вычислить) подают эталоны х Физической преобразуемой величины к и аппроксимируют линеаризуемую функцию О его выходного сигнала и линейными уастками таким образом, чтобы величины угловых коэффициентов К и К,1 на смежных 1-ом и (1 + 1)-ом участкЬх отличались в процентном...

Номер патента: 901663

Опубликовано: 30.01.1982

Автор: Головченко

МПК: F15B 3/00

Метки: струйный

...к исполяи тельному механизму либо ко второму каскаду. усиления (не изображены). 0Устройство работает следующим об" разом.Жидкость, подаваемая пэд давлением через канал", питания 8, вытекает через насадок 9 в виде кольцевой струи, 1 э которая направляется в зависимости от положения заслонки 14 в один из каналов 11 и 12 приемного устройства 10, Если сопло 3 открыто, то давление внутри трубки 2 равно атмосферному р 0 и. прямая струя, направляясь вертикально вниз, подается в центральный канал 11 между рассекатепем 15 и направляющей 13. В приемном устройстве . кинетическая энергия струипреобра- р зуется в давление, которое через отверстие 17 и штуцер 18 подается к исполнительному механизму или ко второму каскаду усиления. Отработанная...

Номер патента: 896066

Опубликовано: 07.01.1982

Авторы: Головченко, Капустина, Русаков

МПК: C12G 3/06

Метки: аперитива, вечерняя, ингредиентов, композиция, степь

...том числе:Листьев хрена 6,6 50Полыни горькой 4.,2Мелиссы лимонной 2,4Котовника лимонного 4,8Кориандра 4,5Цвета бузины 45" Перца красного 3,0Купаж перемешивают, оставляют на отдых в течение 15 сут, затем при необходимости оклеивают, фильтруют, обрабатывают теплом (и) или холодом, бО фильтруют и разливают. Полученный аперитив имеет 20 об. спирта и 10 сахара.Употреблять аперитив рекомендуется с добавкой в бокал кусочков льда. : б 5 290 55 Аперитив фВечерняя степь полу- (5 чают следующим образом.Сброженные виноградные выжимки красных сортов винограда (Каберне, Саперави, Мерло) заливают горячей водой (70-75 С) в соотношении 1:1 и ;р настаивают в течение 5-10 ч. После прессования экстракты отстаивают в течение 5-10 ч и спиртуют до 20 об.,...

Номер патента: 893493

Опубликовано: 30.12.1981

Авторы: Головченко, Горштейн, Тультов

МПК: B23K 37/04

Метки: поворотный, сборки, сварку, стол

...13 при помощи рычагов 14, взаимодействующих с рычагами 10. На одном из рычагов 14 установлена диафрагма 15, которая прнпомощи штока 16 раздвигает рычаги 14.На основании 1 (фиг. 1) установлен с возможностью вращения вокруг оси проушинысиловой цилиндр 17, подпружиненный при помощи пружины 18 (фиг. 3). На корпусе ци.лнндра 17 установлен упор 19, положение ко.торого может регулироваться прн помощи регулнровочного болта 20. На штоке 21 цилиндра 17 закреплен кулачок, вылолленный в вице вилки 22, имеющей скос а на наружнойповерхности.Поворотный стол работает следующим образом,ч На ложементы планшайбы 2 укладываетсясвариваемое изделие и крепится при помощизажимов, После сварки швов, расположенныхв рабочей. зоне сварочных агрегатов в...

Номер патента: 893176

Опубликовано: 30.12.1981

Авторы: Власенко, Головченко, Ковалев, Куликов, Мачихелян, Никифоров, Родин, Солодов, Степанов, Сычев

МПК: A01F 29/00, A01F 29/06

Метки: длинностебельных, измельчитель, кормов

...соломы в единицу времени производится предварительная настройкарегулируемого храпового механизма 5подачи, который задает скорость транспортера 6, подающего сено или солому к барабанам 7-11, вращающимся сзаДанными скОРОстЯми п,В,п,п,п п 3.причем;1= и,; П = П, Прп П например, и,;и :и :- 66: Й 3 : 1).2. 3Работает йзмельчитель следующимобразом,В бункер 12 загружается длинностебельный корм, который транспортером 6 подается к барабанам 7- 11.Скорость подачи регулируется храповым механизмом 5.Ножи барабана 7 подают массу ксередине с уплотнением за счет большей скоРости вРащениЯ (п,в),ОТРываЯмассу и передавая ее на барабан 8,3 ВО В 3 20 25 30 3 который подает массу от середины к краям бункера, а эа счет уменьшенной скорости П производят срез и...

Номер патента: 889283

Опубликовано: 15.12.1981

Авторы: Головченко, Небылицкий

МПК: B23B 23/04

Метки: центровое

...с рифлениями стержня. На чертеже изображено устройство, общий вид, осевой разрез.Центровое устройство содержит корпус 1 с запрессованной в него пробкой 2, размещенный в нем центр 3 с пружиной 4 и шпонкой 5, гайку 6, в осевую полость которой установлен стержень 7 с пружиной 8. На торце гайки 6 выполнен упор 9, а в продольный паз 10 помещен штырь 11 стержня 7.На торцовой поверхности стержня 7 выполнены паз 12 под отвертку и рнфЗаказ 10845/23 Тираж 1151 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж-Э 5, Раушская наб., д. 4/5 Филиал ППП Патентф, г Ужгород, ул. Проектная, 4 ления аф, контактирующие с ответными рифлениями пробки 2.Устройство работает следующим об,разом.Вставив отвертку...

Номер патента: 885331

Опубликовано: 30.11.1981

Авторы: Валов, Головченко, Дегтярев, Егоров, Карев, Тишина, Шепилов

МПК: C22C 38/50

Метки: сталь

...зернапри нагревании. Титан связывает частьазота в относительно компактные иустойчивые нитриды, что резко снижает возможность образования и выделения на поверхностях аустенитных зереннитридов алюминия развитой формы,Увеличение содержания титанавыше указанного предела оказываетотрицательное воздействие, вызываяразвитие межзеренного разрушениялитой стали, что связано с обогащением бывших границ аустенитных зеренкарбидами титана,Дополнительное содержание кальция(0,002-0,02 вес.3) способствует измельчению вторичных фаз и их равномер 35ному распределению, повышению пластичности и плотности металла. 5331 4Сталь, выплавляется в злектродуговой печи с основным тиглем,Химический состав и кавитационнаястойкость предлагаемой и известнойсталей...

Номер патента: 884785

Опубликовано: 30.11.1981

Авторы: Головченко, Горобинский

МПК: B21D 3/16

Метки: валов, опора, правки, прессу

...выполнен 11 с гайкой 12, с которой ужина 13, Шток взаимодей;пйр) 5 Р 2 соя 1 эвахРваВр- диаметр бо- диаметр ме- . диаметр ро- половина уг ьшего вала;ньшего вала;ика;ла охвата бо валов поющая технологических рольных роли.овленной с О шег вал и враще гла охвата мень раскостью,меще. изе 547257,ствует с эксцентриковым валом 14 при повороте рукоятки 15.Устройство работает следующим образом.Для правки вала пресс снабжают двумяопорами (не показаны). В зависимости от веса выпрямляемого вала с помощью винта 11,взаимодействующего с гайкой 12, каретку 3устанавливают таким образом, чтобы послеукладки вала на контрольные ролики 5 обеспечить оптимальный зазор между винтом 11и эксцентриковым валом 14, угол поворотакоторого при этом равен...

Номер патента: 874085

Опубликовано: 23.10.1981

Авторы: Головченко, Марченко, Чирва

МПК: B01D 1/22

Метки: аппарат, выпарной, пленочный

...труб раствором, выполненным в виде полого горизонталь ного диска 6, установленного на рас" стоянии 0,2-0,4 длины труб от их выходных концов. На участках теплообменных труб, расположенных в полости диска 6, выполнены отверстия 7, соединяющие полость диска 6 с внутренним пространством теппообменных труб 2. В свою очередь внутреннее пространство горизонтального диска 6 соединено с растворным пространством аппарата, например с сепаратором 5, трубопроводом 35 3, на котором установлено устройство ) для регулирования расхода подпитыающего раствора.Аппарат работает следующим обра 3 ом40Исходный раствор поступает под ижнюю трубную решетку 3 в камеру 4,. яз которой попадает внутрь труб 2, где он нагревается и на определенной высОте труб...

Номер патента: 872990

Опубликовано: 15.10.1981

Авторы: Блохин, Васильев, Головченко, Иофис, Левин, Максимов, Миронов, Пароль, Черняев

МПК: G01L 21/12

Метки: давления

...содержит вакуумированный корпус 1, измерительные элек троды 2 и 3, подложку 4 с подогревателем 5, дополнительные электроды 6:и 7 и систему температурной стабилизации 8, Измерительный электрод 2 идополнительные электроды б и 7 выполнены в виде полупроводниковых слоев 9с системами электродов сток-исток(фиг. 2),Преобразователь работает следующим образом,При действии давления на мембранус электродом 3 изменяется расстояниемежду элекгродами 2 и 3, и ток междуними зависит от температуры измеряемой среды и от давления, У дополнительных неподвижных относительнодруг друга электродов 6 и 7 ток зависит только от температуры. С изменением температуры измеряемой среды изменяется ток, протекающий через электроды. Сигнал с дополнительных...

Номер патента: 871884

Опубликовано: 15.10.1981

Авторы: Головченко, Кучерявый, Левченко

МПК: B21D 5/10

Метки: кольцевых

...работает следующим образом.При включении устройства формующая оправка 1 и гибочные ролики 2 начинают синхронно вращаться (т. е. оправка и бурты роликов в месте их контакта имеют одинаковую линейную скорость). Так как ролики 2 с буртами 3 контактируют с оправкой 1, то между поверхностями оправки 1 и роликов 2 образуются стабильные формующие зазоры, величина 8 которых выбирается исходя из толщины листовой заготовки У и допустимого прогиба ч оправки 1 из следующего соотношения: 3. ( (1 - У), где Ч - допустимый изгиб оправки, выбирается в пределах 0,05 - 0,1 мм.С помощью шиберного механизма 5 плоская заготовка 6 подается в формующий зазор б между вращающимися оправкой и первым гибочным роликом-валком 2. При этом заготовка 6 под...

Номер патента: 871000

Опубликовано: 07.10.1981

Авторы: Головченко, Захаренков, Печук, Чванова

МПК: G01L 9/04

Метки: давления, тензорезисторный

...действием измеряемого давления Р мембрана 2 прогибается, пои этом каждая стойка 3 поворачивается на угол поворота сечения пластины в месте сочленения со стойкой, а также наФормула изобретения Заказ 8423/13 Тираж 910 Подписное Филиал БШ "Патент", г, Ужгород, ул. Проектная, 4 3 8 дополнительный угол. Наличие дополнительного угла обусловлено тем, что воздействие измеряемого давления на заглушенный конец канала 4 приводит к образованию усилия, действующего по продольной оси канала, однако, продольная ось канала смещена отно. сительно стойки к центру мембраны, а следовательно, в консольной стойке возникает изгибающий момент, который н отклоняет стойку на дополнительный угол, пропорциональный измеряемому давлению. Суммарньй угол отклонения...

Номер патента: 870050

Опубликовано: 07.10.1981

Авторы: Головченко, Ефанов, Маслов, Пахомов, Тимошенко

МПК: B23P 19/06

Метки: разборки, узлов

...5Каждый гайковерт состоит из корпуса12, в котором на подшипниках 13 установлен шпиндель 14 со.сменным ключом 15, шестерней 16, резьбовой втулкой 17.В каждом шпинделе коаксиальнорасположен толкатель 8, имеющий наконце флажок 19.На кронштейне 20 корпуса 12 гай)коверта имеются двусторонние направ 3 87 ляющие 21 и конечные выключатели 22 и 23.Механизм перестановки гайковертов выполнен в виде винта 24, вращаемого маховиком 25 в подшипниках 26, и гаек 27 и 28 с левой и правой резьбой, установленных в корпусах 12 гайковертов 6 и 7. Стол 8 может перемещаться по вертикали в пределах пазов 29 и снабжен упором 30 для разбираемого узла-шатуна 31.Устройство работает следующим образом.Шпиндели гайковертов устанавливаются на необходимое расстояние...

Номер патента: 867439

Опубликовано: 30.09.1981

Авторы: Головченко, Кроль, Трускинов

МПК: B08B 9/023

Метки: наружной, поверхности, трубопровода

...и системуто отсоса пыли, которая образуется в процессе очистки трубопровода 1.13Однако указанное устройство не обеспечивает достаточно качественной очистки поверхности трубопровода вследствие)з того, что мелкодисперснвя пыль, оседающая на поверхность трубы, в результате магнитных свойств материала трубопровода, возникающих после обработки его очистными инструментами, не удаляется потоком воздуха системы отсоса пыли, что приводит к ухудшению апгезии изоляционного покрытия и, как следствие, к снижению качества изоляции трубопровода. ивльного конотукторск)1 го бю оследовательно с последним менты 4, например щетк вокоуг своих осей 5, на жестко установлены турбство снабжено вентилятором 7 отсоса пыли.Устройство работает слудеюшим...

Номер патента: 864307

Опубликовано: 15.09.1981

Авторы: Головченко, Редько, Рудковский

МПК: G06J 1/00

Метки: линеаризации, функций

...устройства, необходимость вкотором возникает в случае нелинейности 0=1(хз) первичного измерительногопреобразователя, осуществляют посредством изменения его опорного сигналаОсп. В этом случае нелинейность преобразуемой Функции О=Г(х ) на отдельЭных ее участках оценивается величинойотношения изменения опорного сигналасиИ р1 мф При Исстижаиии максиОП 6+4)мально допустимого значения которогов блоке памяти фиксируются координаты4 О ООп; Хучастков -Функция линеариэации,В режиме воспроизведения, рабочийрежим, на вход первичного измерительного преобразователя подают измеряе-мую величину Хи переводят устройст" .во в обычный режим, режим следящего уравновешивания, подключив счетныйвход счетчика к выходу генератора импульсов, при. этом значения...

Номер патента: 858011

Опубликовано: 23.08.1981

Авторы: Головченко, Дашковский, Рудковский, Соколов, Трубаров

МПК: G06G 7/24

Метки: логарифмирующее

...выходе появляется сигнал, разрешающий прохождейие счетных импульсов в счетчик 9,через 45 элемент И 8 с. выхода генератора 15, Процесс заполнения импульсами счетчика 9 до значения Мф завершится прн уравновешивании йа входах компаратора 4 входной аналоговой величи- Ю ны и выходного сигнала цифроаналогового преобразователя 10 в соответствии с выражением начальный код, устанавливаемый в счетчике 12 М= 1024 мВ; опорные сигналы, постнупвощке в начальный моментна аналоговые входы преобразователей10,11 и 20 О" = 0 =1024 мВ,цф = 2048 мВ, а ийформация означениях мантисс, содержащаяся вблоке 2, приведена в таблице,1 дов(умножение кода числа Мф= 211 2=.844) с последующими дешифрованием в дешифраторе 1 (дешифраторвыделяет лишь числа К" =,...

Номер патента: 853433

Опубликовано: 07.08.1981

Авторы: Блохин, Головченко, Квасневский, Левин, Пароль, Сергеев, Черняев

МПК: G01L 1/10

Метки: силоизмерительное

...2. Электрод подключен к возбудителю колебаний струны 3 и источнику853433 Формула изобретения постоянного напряжения 4. Возникающие между струной 1 и электродом2 силы вызывают колебания струны ссобственной частотой, если частотанапряжения возбудителя колебаний 3равна и/или кратна собственной частоте .,руны, Для измерения частоты 5колебаний струны параллельно ей сзазором установлена плоская полупроводниковая структура б с выводамина противоположных концах 7 и 8. Выводы подключены к источнику питания о9 через индикаторный прибор 10, Кроме того, вывод 8 соединен со струной через источник напряжения 11.Колебания струны вызывают изменениятока в полупроводниковой структурес частотой колебаний СтРуны. Характер изменений тока определяетсяза...

Номер патента: 841800

Опубликовано: 30.06.1981

Авторы: Богомолов, Головченко, Ермаков, Молчанов, Овечкина, Ситников, Федотов

МПК: B23C 5/08

Метки: диско-вого, инструмента, режущего, сборного

...из быстрорежущей стали Р 9 К 5 и корпуса из стали 40 Х, которые соединяются между собой шестью за- О клепками ф 5 мм из Ст.2.Для изготовления режущих колец берут прутки Ф 18 мм, длиной 405 мм, равновеликие по сечению заготовке режущего венца ОН 160 мм, 08 н 3594 мм, Ь в 8,2 мм. Прутки нагревают до 1050 + 20 ОС и сгибают на оправке в кольца Он 150 мм. После отжига по ГОСТ 19265-73 кольца обду- вают металлическим песком и свари- щ вают.Электрошпаковую сваркустыка колец проводят в медном приспособлении, ограничивающим размеры шва. В качестве плавящегося электрода используют прутки ф 5 мм из стали Р 9 К 5, неплавящийся электрод - из вольфрама б 8 мм, Флюсом является молотый плавиковый шпат. Сваренные кольца помещают в печь с температурой...

Номер патента: 841796

Опубликовано: 30.06.1981

Авторы: Газ, Головченко, Гольдрайх, Капительман, Люцин, Хомутов

МПК: B23B 41/00

Метки: отделочно-расточной, станок

...из станины 1 с закрепленными на ней мостами 2 со шпиндельными головками 3, дифференциальным гидроцилиндром 4, упорами позиционирования 5 стола 6, Направляющие 7 выполнены незамкнутыми и прилегание сопрягаемых поверхностей направляющих стола 6 и станины 1 обеспечивается весом стола.В диаметральной плоскости гидроцилиндра 4 параллельно и симметрично относительно его оси расположены две пары стержней 8, каждый из которых одним своим концом шарнирно сочленен с кронштейном 9, закрепленным на нижней плоскости 10 стола 6, а вторым концом - с одной из двух половин обоймы 11, установленных на штоке 12. Каждая из половин обоймы представляет собой пластину с центральным отверстием для посадки на шток 12 и двумя поверхностями 13 для шарнирного...
