Геллер

Номер патента: 1085856

Опубликовано: 15.04.1984

Авторы: Безручко, Геллер, Киричек, Козлов

МПК: B60B 7/06

Метки: колесный, колпак

...на диске колеса кронштейн с отверстием, установленную в отверстии 30 кронштейна обойму и смонтированньп в ней запирающий цилиндровый механизм с фиксирующей планкой, обойма связана с кронштейном посредством резьбового соединения и имеет на внутренней З 5 поверхности радиальную выемку для размещения фиксирующей планки, а декоративная головка жестко связана с корпусом цилиндрового механизма.На Фиг. 1 представлено запирающее 40 устройство, общий вид; на Фиг, 2 - вид А на фиг, 1,Колесный колпак содержит декоративную головку 1 и средство ее крепления, включающее закрепленный на дис ке 2 колеса кронштейн 3 с.отверстием 4. В отверстии кронштейна 3 установлена обойма 5, При этом обойма 5связана с кронштейном 3 посредствомреэьбового...

Номер патента: 1084574

Опубликовано: 07.04.1984

Авторы: Большов, Геллер, Иевлев, Катриченко, Коган

МПК: F27D 1/16

Метки: ремонта, футеровки

...подъемное устройство 6, поднимающее шаблон 3 на определенную высоту. При этом следящее устройство 17 включает устройство 1, которое через сопло 8 под давлением заполнит огнеупорной смесьн) 2 пустоты 11 между поверхностью футеровки 12 и поверхностью нижней обечайки 5 шаблона 3, При этом смесь подают сверху вниз подуглом, за счет чего обеспечивается угол отражения смеси вниз и в сторону, противоположйую направлению вращения верхней обечайки 4, что позволяет получить плотную футеровку и свести до минимума потери огнеупорных материалов. При этом верхняя обечайка 4 служит для ограждеством 1 шлангом 9 для подачи огнеупор-.ной смеси 2 и шлангом 10 для подачи раствора. Огнеупорную смесь 2 через сопло 8 подают в пустоты 11 между поверхностьо...

Номер патента: 1073334

Опубликовано: 15.02.1984

Авторы: Баранов, Геллер, Горбатенко, Минаев, Самойленко

МПК: C23C 11/10

Метки: проката, химикотермомеханической

...а также при последующемзуглего проката обжатии со степенями до 40-50. Верхрвл 1300 оС преним длябольшая длительность процесса на обработки высокоуглеродистых сталейщения, несоизмеримая с циклом прос большой глубиной .обезуглероженногокатки,про слоя в случае последующей деФормациисо степенями обжатия 70-80 и выше.ла обработки проката, 4 Насыщение в течение 0,2 мин произ.цик 40Поставленная цель достигается т водится при 1250-1300 С с оплавлечто согласно известному способу х внием приповерхностного слоя, чтокотермомеханической обработки и - интенсифицирует процесс науглерожии прока- ванита, включающему нагрев, удаление с я. ВРемя насыщения 2 мин рекозаготовки окалины, науглероживани 45 мендуется при насыщении в интервалеи горячую...

Номер патента: 1071648

Опубликовано: 07.02.1984

Авторы: Баранов, Геллер, Горбатенко, Ефименко, Каттенберг, Конарев, Минаев, Пилюшенко, Уманский

МПК: C21D 8/00

Метки: проката

...со скоростью, вьаае .критической, необходимо для предотвращения начала распада аустенита вышетребуемой температуры. Регламентациятемпературно-деформационных режимовпрокатки в сечении с лоследеформационным охлаждением со скоростью, выше критической, позволяет создать вструктуре мелкое зерно аустенита сразвитой субструктурой и сохранитьэту структуру до низких температурраспада аустенита. за счет торможения рекристаллизационных процессов.Это позволит устранить необходимость.микролегирования стали сильными карбидо-нитридообразующими элементами сцелью торможения рекристаллизационныхпроцессов и обеспечить высокий комплекс механических характеристикпроката.Верхний предел окончания ускоренного охлаждения(700 фС) назначается иэ условий...

Номер патента: 1071535

Опубликовано: 07.02.1984

Авторы: Абрамов, Геллер, Дьячков, Петросов, Рябой, Самоцветов, Синицын, Уколов, Шапиро

МПК: B65G 1/06

Метки: крана, ориентации, платформы, стеллажного, штабелера

...винты 32 с цилиндрическим концом, входящим в паз шара 29. Винты 32 и пазы 30 предотврашают разворот рычага 26 вокруг своей оси, в то же время не препятствуют повороту рычага 26 в вертикальной и горизонтальной плоскостях. Ширина пазов 30 и диаметр цилиндрических концов винтов 32 равны между собой.Внутренний конец рычага подпружинен на центральное расположение с помощью пружины 33 и снабжен пластиной 34, перпендикулярной оси рычага 26. В пластине 34 выполнены вертикальный паз 35 и горизонтальный паз 36, которые не пересекаются и длина которых определена из максимально возможных поворотов рычага 26 в вертикальной и горизонтальной плоскостях. Внутри полого штока 23 установлены горизонтальный датчик 37 и вертикальный датчик 38...

Номер патента: 1068595

Опубликовано: 23.01.1984

Авторы: Буцык, Геллер, Докукин, Сидоров, Фролов, Шаев

МПК: E21C 29/00

Метки: выемочного, комбайна, механизм, подачи

...щения. зубчатыми колесами 14 - 32 и электромагнитными фрикционными муфтами33 - 41 расположены в корпусе 42 водной горизонтальной плоскости сосью электродвигателя 3 и с осью 43передаточного механизма 6.Механизм 5 регулирования скоростиподачи последовательно соединен спередаточным механизмом 6 при помощи зубчатых колес 44 и 45, Передаточный механизм 6 выполнен в виде соосного двухступенчатого планетарногоредуктора с зубчатыми муфтами, колесами и водилами 46 - 54. Корпус 55планетарного редуктора имеет цилиндрическую Форму и по концам снабженконсольио выступающими кронштейнами56 и 57. Водило 54 тихоходной ступ. -ни планетарного редуктора 6 с помощьзубчатой муфты 58 соединено с валомприводной звезды 59 зубчато-реечного (бесцепного механизма 7...

Номер патента: 1064469

Опубликовано: 30.12.1983

Авторы: Геллер, Загорский, Палей, Политанский

МПК: H03K 19/08

Метки: мдп-интегральными, согласования, ттл-элементов, элементами

...транзисторов соответст-, 65 венно подключены к стокам двух до-, полняющих транзисторов и к стокам транзисторов первого инвертора 23.Недостатком известного устройства является его сложность.Цель изобретения - упрощение устройства.Поставленная цель достигается тем, что в устройстве согласования ТТЛ - элементов с МДП-интегральными элементами, выполненном на дополняющих ИДП-транзисторах и содержащем включенный между входной шиной и шиной первого источника. положительного напряжения входной Р -канальный транзистор, затвор которого подключен к общейшине, первый инвертор, в которомисток и затвор р-канального транзистора подключены соответственно к шине первого источника положительного напряжения и.к входной шине, и включенные между...

Номер патента: 1063888

Опубликовано: 30.12.1983

Авторы: Аверкиев, Айзенштейн, Быков, Геллер, Хербергер

МПК: D02G 1/00

Метки: комплексных, нитей, полиэфирных

...не способна вызвать поворот нити вокруг ее собственной оси и закрученный участок 11, потеряв контакт с поверхностью штифта, проскакивает через вьюрок. В этот моментвремени средняя крутка на участкенитиуменьшается на количествовитков, ушедших с участком 3 (фиг.2).В следующий момент времени участокнити с уменьшенным числом витковоказывается за вьюрком и под действием крутящего момента раскручивается и закручивается в противоположную сторону. Участок нити 1 приобретает Я-крутку. Ь участок нити 1вследствие большой жесткости сохраняет прежнюю 2-крутку. Одновременнос этим до вьюрка происходит увеличение числа витков до критической величины и весь процесс повторяется(фиг. 3) .П р и м е р 1 (по прототипу), Полиэфирную нить линейной плотности...

Номер патента: 1060280

Опубликовано: 15.12.1983

Авторы: Геллер, Тагильцев

МПК: B21D 43/06

Метки: заготовок, подачи, привод, устройству

...ведомое звено, выполненное в виде подвижного эксцеНтричного пальца, установленного с возможностью взаимодействия с пазовым кулачком и радиальным элементом, пазовый кулачок жестко связан с водилом и свободно установлен на оси сателлита, а радиальный элемент жестко связан с осью сателлита. Благодаря такому выполнению привода ось сателлита оказывается шарнирно закрепленной в двух точках, а именно в месте соединеНия оси сателлита с водилом и в месте крепления к ней кулачка, а значит основные нагрузки воспринимает не ось сателлита, а водило, которое мы можем выполнить как корпусную деталь, т.е. элемейт, способный воспринимать большие нагрузки. 5 10 15 20 25 30 35 40 45 50 55 На фиг, 1 изооражен предлагаемый привод, общий вид; на фиг. 2 -...

Номер патента: 1059167

Опубликовано: 07.12.1983

Авторы: Геллер, Сидоров, Фролов, Шаев

МПК: E21C 25/04

Метки: выемочного, исполнительный, комбайна, орган

...с помощью двухвенцовой зубчатой обоймы 2 б и неподвижного зубчатого колеса 27, жестко закрепленного разъемньм соединением 28 на пусто" телой оси 18. Соседние торцовые поверхности ведущей ступицы 24 и крышки 29 ведомой ступицы 30 рабоче- гО органа 31 снабжены кулачками 32 и и 33 соответственно. При этом кулачки 32 ступицы 24 расположены между кулачками 33 крышки ступицы 30. Кулачки 32 и 33 расположены по отношению друг к другу с зазорамина величину максимальной деформации упругих звеньев.Упругие звенья состоят из тонкостенных цилиндрических обочек 34, штифтбв 35 и наполнителя 36 и упругого материала, размещены между впадинами на боковых поверхностях соседних .соседних кулачков 32 и 33 и зафиксированы штифтами 35 на крышке 29...

Номер патента: 1057488

Опубликовано: 30.11.1983

Авторы: Геллер, Калечиц, Русак

МПК: C07C 13/20

Метки: ментена

...промышленный катализатор Цеокар( ТУ-10233-7 ).Для осуществления способа караи исоответствующий цеолитный катализатор нагревают при 20-80 С в течениеф1-3 ч. Выход целевого продукта достигает 60,6 от исходного карана,Химическую сущность происходящегопроцесса можно представить следующей,схемой: ра. Получают 130,9 г (94,91 иэомернэата, содержащего, по данным ГЖХанализа, 72,2 З-о-глентена, Ректифнкацией на колонке 60 т.т. выделяют76,5 г (54,8 от исходногог целенго продукта. Т.кип, 168-169 /тавляет 82, 8 г. ( 60, 0 )Продукт имеет константы, приведеннь 1 е в примере 1.П р и м е р 10 - условия прототипа,175 ч карана и. 350 ч 50 Н 2504 нагревают при кипении (105 С ) в течениео7 ч. Продукт реакции промывают водой)13 200 мл ) 5-ным...

Номер патента: 1053128

Опубликовано: 07.11.1983

Авторы: Геллер, Кучеба, Федорашко

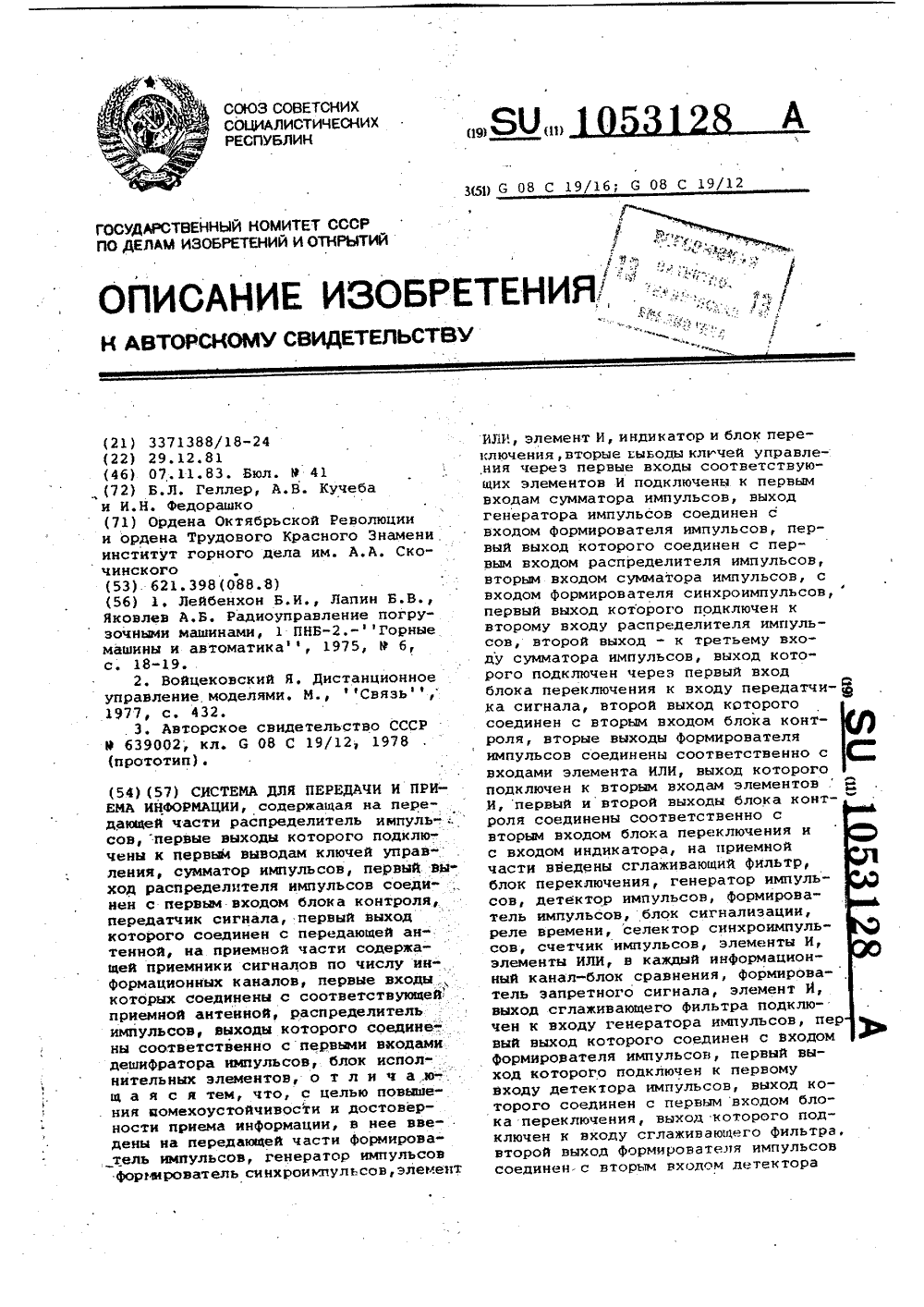

МПК: G08C 19/16

Метки: информации, передачи, приема

...с первым входом блока переключения, выход которого подключен к входу сглаживающего Фильтра, второй выход формирователя импульсов соединен с вторым входомдетектора ийпульсов, с первым входомраспределителя импульсов, с первымвходом первого элемента ИЛИ, к второму входу которого подключен третийвыход формирователя импульсов, четвертые выходы которого соединенысоответственнос входами второго элемента ИЛИ, выход которого подключенк первому входу счетчика импульсов,выход которого соединен с вторымвходом дешифратора импульсов, выходы кбторого соединены соответственно с первыми входами блока исполнительных элементов, к вторым входам Гкоторого подключен выход реле времени, в каждом информационном каналевыход приемника сигналов соединенс...

Номер патента: 1053021

Опубликовано: 07.11.1983

Автор: Геллер

МПК: G01R 29/10

Метки: амплитудно-фазового, антенной, поля, распределения, решетки, фазированной

...подключенк управляющему входу СВЧ-генератора,выход неподвижного зонда соединенс первым входом амплифаэометра, вто. рой вход котЬрого подключен к выхо.цу линии задержки.На чертеже изображена структурная электрическая схема устройствадля измерения амплитудно-фазовогораспределения поля фазированной антенной решетки,Устройство для измерения амплитудно-Фазового распределения поляФазированной антенной решетки содержит СВЧ-генератор 1, выход которогоявляется входом для подключения исследуемой фазированной антенной решетки 2, модулятор 3, неподвижныйзонд 4, линию 5 задержки, амплифазо" 65 метр б, блок 7 регистрации и вычисления.Устройство для измерения ампли" тудно-фазового распределения поля Фазированной антенной решетки работает...

Номер патента: 1042190

Опубликовано: 15.09.1983

Автор: Геллер

МПК: H04B 1/10

Метки: асинхронный, импульсных, регенератор, сигналов, цифровой

...генератор импульсов, первый и второйэлементы И, выходы которых соединенысоответственно с суммирующим и вычитающим входами реверсивногосчетчи- .ка, а также выходной триггер ивходной инвертор, выход которогосоединен с первым входом второго элемента И, а вход объединен с первымвходом первого элемента И, введеныделитель частоты с переменным коэффициентом деления и дешифратор,первый выход которого соединен свходом установки единицы выходноготриггера и с вторым входом первогоэлемента И,а второй выход - с входом установки нуля выходного триггера й с вторым входом второго элемента И, при этом третьи входы перР ого и второго элементов И соединены с первым и вторым выходами делителя частоты с переменным коэффи-циентом деления, вход которого...

Номер патента: 1027296

Опубликовано: 07.07.1983

Авторы: Аверкиев, Айзенштейн, Геллер, Холодова

МПК: D01D 5/12

Метки: нитей, полиэфирных

...при ско,рости Формования 4000-5500 м/мин до получения величины двулучепрелом" ления 44-72) 10 с последующей- тер" мообработкой и отделкой, термообработку нитей с величиной двулучемования, или одновременно со сновкой, или с процессом отделки гардин.П р и м е р 1. известный способ). Текстильную нить 10 текс, состоящую из 20 элементарных нитей, Формуют из полиэтиленерефталата с характеристической вязкостью 0,62 при 290 0. После прядильной фильеры нить попадает в обогреваемую цилиндрическую гильзу длиной 30 и внутренним диаметром 10 см. Температура воздуха на расстоянии 2 см от внутренней стенки составляет 300 С. Далее нить,Опроходя через пару цилиндрических10272964греваемой,трубы нить принимается напаковку со скоростью 4000-7500...

Номер патента: 1024826

Опубликовано: 23.06.1983

Авторы: Геллер, Гитис, Копанский, Соседов

МПК: G01N 29/04

Метки: приемный, ультразвукового

...его поверхности электроды, диаметр 2 О одного из которых меньше диаметра дискового пьезоэлемента 21.Недостатком известного преобразователя является низкая чувствительность и достоверность контроля.Целью изобретения является повышение чувствительности и достоверности контроля.Поставленная цель достигается тем, что в приемном преобразователе для ультразвукового контроля иэделий в заданном диапазоне волн Рэлея и Лэмба, содержащем дисковый пьезоэлемент и нанесенные на его поверхности электроды, диаметр одного из которых 35 меньше диаметра дискового пьезоэлемента, диаметр меньшего электрода меньше диаметра дискового пьезоэлемента по крайней мере на его толщину и не более половины наименьшей длины волны заданного диапазона., ОНа чертеже...

Номер патента: 1024534

Опубликовано: 23.06.1983

Авторы: Геллер, Кравчук, Малышев, Плешков

МПК: D01F 6/18

Метки: волокна, полиакрилонитрильного, раствора, формования

...(с модифицирующЕй добавкой и без нее) прогревают при 80 ОС в течение 2 ч в реакторе непрерывного действия, где происходит процесс полимеризации. Далее иэ полученных растворов удаляют непрореагировавшие мономеры обычным методом. Получают 972 г раствора с модифицирующей добавкой и 920 г раствора без модифицирующей добавкй.Далее проводят нсе операции аналогично примеру 1. Получают 110 г волокна.Пример 3. Берут 2 кг 51,5-ного раствора роданистого натрия, Делят на две равные части и н одну из них вводят 38,4 г модифицирующей добавки следующего состава, мас,:Оксиэтилиронанныйзамещенный амин:5,6:1,4) 60,7После введения модифицирующей добавки 51,5-ный раствор роданистого 15 натрия имеет состав, мас.:Модифицирующаядобавка 3,751,5-ный...

Номер патента: 1022976

Опубликовано: 15.06.1983

Авторы: Геллер, Коган, Мангутов, Половникова, Портнягин, Прохоров, Романов, Рывкина

МПК: C08L 77/00

Метки: композиция, полимерная

...что вводимая добавка повышаетстабильность размеров изготавливаемых деталей по сравнению с капроном,уменьшает гигроскопичность композиции в целом. Выявлено, что онаслужит структурообразователем ицентрами кристаллизации в процессеформования структуры материала деталей. Это способствует улучшениюФизико-механических свойств предлагаемой композиции не только после отливки деталей, но и после их старения. Из приведенных данных видно, чтопри ускоренном старении кипячение500 ч) происходит ухудшение Физико-механических свойств серийногокапрона, в то. время как свойствапредлагаемой композиции улучшаютсяи превосходят свойства серийногокапрона даже после отливки,В табл. 3 представлены физикомеханические свойства известной ипредлагаемой...

Номер патента: 1017523

Опубликовано: 15.05.1983

Авторы: Вальдман, Геллер, Ивченко, Лавочник

МПК: B60H 3/06

Метки: воздуха, кондиционирования, средства, транспортного

...тягой 51,свободный конецкоторой укреплен на плече 31 с обра"зованием кинематической связи споследней.Работа системы осуществляется сле дующим образомВ период посевной, когда, тепловые нагрузки сравнительно невелики,датчик 23 температуры включает питание электродвигателя 22, момент вра- б 5 щения от которого передается через привод 21 к валу 18. Последний при этом поворачивается, заслонка 16 отводится от воздухозаборного отверс- тия 15 и располагается в свободной полости воэдухоподводящего канала 12, а ее место в воэдухозаборном отверстии занимает.сегмент 20. Заслонка 30 устанавливается в промежуточное положение и таким образом открывает окно. 35, которое сообщается с отводом 36, и вход 41 отводного патрубка 39, который при этом...

Номер патента: 1016445

Опубликовано: 07.05.1983

Авторы: Безручко, Геллер, Киричек, Круглов

МПК: E02F 5/30

Метки: рыхлитель

...сообщена червз управляемый клапан с поршневой полостью дополнительного цилиндра, каждый цилиндр снабжен силовым приводом перемещения поршня, а шток свободного поршня пневматического цилиндра соединен шарнирно посредством тяги с рыхлительным зубом.Кроме того, силовой привод каждого управляемого поршня выполнен из жестко закрепленных на цилиндре гидроцилиндров и их коромысла, шарнирно соединенного с гидроцилиндрами и штоком управляемого поршня.На фиг. 1 изображен рыхлитель, вид сбоку; на фиг. 2 - разрез А - А на фиг. 1; на фиг. 3 - разрез Б - Б на фиг. 1; на фиг. 4 - схема упругой системы; на фиг. 5 - графики усилий на рыхлительном зубе, которые обеспечивает упругая система в зависимости от устанавливаемых размеров а и в.Рыхлитель...

Номер патента: 1015007

Опубликовано: 30.04.1983

Авторы: Аверкиев, Айзенштейн, Геллер, Жесткова, Савинов

МПК: D02G 3/04

Метки: комбинированной, нити, полиэфирной

...комбинированной нити.Цель изобретения - расширение 15ассортимента путем повышения степени Усадки комбинированной нити.Укаэанная цель достигается тем,что согласно способу получения комбинированной полиэфирной нити, вклк 20.чающему прядение по крайней мередвух нитей с различной скоростью,предварительное вытягивание однойиз нитей, совместное вытягиваниенитей с последующим их пневмосоеди 25нением, совместное вытягивание нитей осуществляют с кратностью вытягивания,не превышающей собственную, кратность вытяжки предварительноневытянутой нити более чем на 0,060,78,Причем прядение осуществляют соскоростью 800-4000 м/мин.Изобретение иллюстрируется следующими примерами.П р и м е р 1. Две полиэфирныекомплексные вити формуют на скоростях 800 и...

Номер патента: 1012307

Опубликовано: 15.04.1983

Автор: Геллер

МПК: G08C 19/16

Метки: дистанционного

...селектор положительной полярности, первый вход которого соединен с первым входом селектора отрицательной полярности и с линией связи, второй вход селек-, тора положительной полярности подклю чен к второму входу селектора отри- дательной полярности и к линии связи, выход селектора положительной полярности, соединен с входом первого исполнительного элемента, выход селектора отрицательной полярности подключен к входу второго исполнительного элемента, введены на пункте управления третий и четвертый развяэывающий диоды,фильтры, детекторы, индикаторы, а на объекте управлениягенератор, делитель частоты, элементы И, переключатели и ограничительный резистор, выход генератора соединен с первыми входами первого и второго элементов, И и со...

Номер патента: 1006509

Опубликовано: 23.03.1983

Авторы: Антипенко, Баранов, Башнин, Бердичевский, Геллер, Горбатенко, Гречук, Захарова, Зобнин, Ильин, Ладьянов, Минаев, Тольский, Чередниченко

МПК: C21D 8/06

Метки: проката

...концу раската скоростью, например, за счетизменения расхода воды в ФорсункахНеобходимость изменения скорости охлаждения по длине раската обусловлена наличием градиента температурот начала к концу раската(температурного клина), который обуславливает неоднородность свойств проката,Суммарная степень обжатия в последнихпропусках 20-60.Как показали проведенные исследования, прокатка при 1000-1050 Собеспечивает протекание рекристалли-.эационных процессов в аустените ужев ходе деформации, но не приводит кукрупнению его зерна, что наблюдает-ся при более высокой температурепрокатки, в результате чего Формируется мелкозернистая структура аустенита. Деформация в последних пропусках,при температуре, близкой в Ачэ,. неприводит к значительному...

Номер патента: 996933

Опубликовано: 15.02.1983

Авторы: Геллер, Гитис, Копанский, Соседов

МПК: G01N 29/04

Метки: акустической, сигналов, эмиссии

...преобразова.еля,Составитель К. ХилковТехред М.Костик Редактор К, Волощук Корректор И. Шулла Заказ 924/62 Тираж 871 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Подписное Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 3 99693Преобразователь, содержит круглую поля. ризованную по толщине пьезопластину 1, на торцовых поверхностях которой расположены электроды 2 и 3.Преобразователь работает следующим ооразом.При возникновении и развитии дефектов в контролируемом объекте 4 генерируются волны акустической эмиссии типа Рэлея или Лэмба, при этом на электродах 2 и 3 Пьезопластины 111 1 возникает электрическое напряжение, Матери. ал пьезопластины 1, подбирается по отношению к...

Номер патента: 994650

Опубликовано: 07.02.1983

Авторы: Безручко, Блинников, Гаршин, Геллер, Киричек, Козлов

МПК: E02F 5/30

Метки: грунтов, мерзлых, прочных, разработки, рыхлитель

...предлагаемый рыхлитель, общий вид; на фиг. 2 - разрез А - А на фиг. 1 (регулировка винтами); на фиг. 3 - то же, регулировка гидроцилиндрами; на фиг. 4 - вид Б на фиг. 2; на фиг. 5 - разрез В - В на фиг. 2; на фиг. 6 - разрез Г - Г на фиг. 2.Рыхлитель для разработки мерзлых и прочных грунтов крепится к базовой машине 1 и содержит навесную раму 2 с механизмом управления (не показан) и рыхлительную стойку 3, смонтированную при помощи осей 4 на раме 2, Стойка 3 связана с рамой 2 через регулируемую упругую систему, содержащую в корпусе 5 набор концентрично расположенных пружин 6, и телескопически установленнье штоки 7 - 9 с разновеликими по диаметру дисками 10, Штоки 7 - 9 звездообразно расположены один относительно другого и имеют...

Номер патента: 992960

Опубликовано: 30.01.1983

Авторы: Геллер, Киричек, Козлов, Круглов, Фарков

МПК: F25C 5/02

Метки: льду, прорезания, щелей

...соединены снижней частью рамы 7. Шипы 12 установлены на каркасах 10 и 11 с помощьюшарниров и упираются в стенки щелипружинами 13. Вал ведущей звездочкибаровой цепи 3 получает привод от силового агрегата 2 через управляемуюмуфту 11, например, фрикционную илиэлектромагнитную. Подъем и опусканиенаправляющего полотна баровой цепиосуществляется двуплечим рычагом 15и рукояткой 16. Гидросистема устройства включает бак с рабочей жидкостью17, насос 18, золотник 19 упраЪления,двухходовой цилиндр 20 и соединительные шланги.Устройство работает следующим об 35разом.Перед началом эксплуатации устройства из оболочек 8 и 9 удаляют воздух.Включают силовой агрегат г и муфту 1 М,после чего вращением рукоятки 16 ус 40танавливают баровую цепь 3 в...

Номер патента: 986612

Опубликовано: 07.01.1983

Авторы: Васильев, Геллер, Громова, Ефимов, Криштул, Любарский, Мясоед, Нечецкий, Смолько

МПК: B23B 25/06

Метки: механизмов, подачи, прибор, станков

...основных узлов: станины 1, представляющей собой симметричную конструкцию жесткой коробчатой фОрмы, с системой направляющих для перемещения каретки 2 и для перемещения задней бабки 3. На противоположном конце станины 1 жестко закреплена передняя бабка 4. Линия центров передней и задней бабок находится в плоскости оси симметрии поперечного сечения станины. В передней бабке 4 смонтирован прецизионный шпиндель, получающий вращение через червячные и ременную передачи от электропривода 5. Задняя бабка 3 жесткой портальной конструкции имеет аэростатические опоры. Для фиксирования ее на направляющих станины, во время измерения, предусмотрены зажимы.Каретка 2 имеет замкнутые аэрсстатические опоры для перемещенияпо стальным каленым...

Номер патента: 985741

Опубликовано: 30.12.1982

Авторы: Геллер, Зотова

МПК: G01N 22/04

Метки: влажности, почв

...объемного 5 вы (полный объемный влагозапас, полный ги для различных влагозапас в процентах полевой влагоем - регрессион- кости).актеристик отражения, Таким образом, необходимо найти . свободной влаги, параметр, который, с одной стороны, ховатости поверхнос- удовлетворил бы агрометеослужбу, а, с агротехнической другой стороны, не влиял на величину осевной период; на характеристик отраженного радиолокаая зависимость ционного сигнала при изменении характения от объемного ра состояния поверхности и типа почв,редственных измерениный запас свободнойопределяют регрессимежду интенсивностьлокационного сигналаемным запасом свобдонных участках. и прадиолокационного сиот контролируемогорегрессионным зависобъемный запас свобоуролируемом участкеНа...

Номер патента: 985645

Опубликовано: 30.12.1982

Авторы: Геллер, Киричек, Козлов, Круглов, Фарков

МПК: F25C 5/02

Метки: водоемов, льду, прорезания, щелей

...на фиг. 2 - ведущая звездочкабаровой цепи с коническими фрезамн;на фиг. 3 - механизм передвижения;на фиг. 4 - кинематическая схемаустройства.геройство для прорезания щелейво льду водоемов содержит передвижнуютележку 1 и установленные на ней силовой агрегат 2 и режущий рабочийорган 3, выполненный в виде баровойцепи. На ведущей звездочке 4 рабо985645 Устройствр йство для прореэания щелейможет быть п ир менено для образованияпрорезей воо льду при окопке судови драг, прокладке со льда кабеляи трубопроводов, подледном лове ыс бы, ох анер е гидротехнических соорулове рыжений и т. д,20 чего органа 3 установл ены коничестележки 1кие фреэы 5. Механизм передедвижения6 с в мжки 1 представляет собой бо арабандвумя коническими рабочими...

Номер патента: 975549

Опубликовано: 23.11.1982

Авторы: Геллер, Краснов, Мироненко

МПК: B65G 67/24

Метки: навесное, полувагонов, разгрузки

...усилие эажатия возрастает).Рассмотрим вначале состояние,когда усилие зажатия оказывается больше амплитудного значения силы вйбровозбудителя. При включении одного из вибровозбудителей 3, создающих, например, синусоидальные колебания, 5 вибрация передается на кузов без изменений, так как положение Г-образных рычагов 2 не изменяется относительно кузова полувагона, при этом груз высыпается через открытые люки 1 О полувагона.Рассмотрим случай, когда усилие зажатия меньше амплитудного значения силы вибровозбудителя. Пусть включен левый вибровозбудитель 3 и вектор 15 возбуждающего усилия направлен влево. Когда величина этого усилия станет больше, чем усилие зажатия, левый рычаг 2 начинает отходить от борта полувагона, поворачиваясь що вокруг...
