Федорашко

Номер патента: 1817124

Опубликовано: 23.05.1993

Автор: Федорашко

МПК: G08C 19/12, G08C 19/16

Метки: визуально, дистанционного, наблюдаемыми, объектами

...сигнал с второго выхода дешифратора 10 и распределитель 13 останавливается, фиксируя логический сигнал высокого уровня на одном из своих выходов, что обеспечивается индикатором 14 и визуально наблюдается оператором.Таким образом, путем нажатия и отпускания кнопки 3 на пульте управления 1, оператор имеет возможность установить и зафиксировать на одном из выходов распределителя 13 логический сигнал высокого уровня и визуально контролировать, с помощью индикатора 14, какой конкретно выход распределителя выбран, Учитывая, что каждый выход распределителя 13 связан только с одной парой схем И .15 и И 16, выходы которых управляют одним соответствующим исполнительным элементом 17, по существу нажатием и отпусканием кнопки 3 оператор...

Номер патента: 1716611

Опубликовано: 28.02.1992

Автор: Федорашко

МПК: H04B 10/00

Метки: дистанционного, излучением, инфракрасным

...их включения с помощью распределителя 5 осуществляется пространственное сканирование диаграммы направленности одиночного светодиода 2. Положение диаграммы направленности в случае использования пяти инфракрасных светодиодов 2 показано на фиг, 2,На приемной стороне сигнал с выхода усилителя-ограничителя 12 поступает через пиковый детектор 13 на вход дешифратора 14, выходные сигналы которого подаются на входы накопителя 16, где происходит накопление импульсных сигналов дешифратора и формирование сигналов для включения исполнительных элементов 17.Выходные сигналы усилителя-ограничителя 12 и пикового детектора 13 подаются на измеритель 15 временных искажений, где анализируется временной интервал между импульсами,При попадании на...

Номер патента: 1697177

Опубликовано: 07.12.1991

Автор: Федорашко

МПК: H02H 7/10

Метки: защиты, преобразователя, тиристорного

...5 с/1силителя-аграничи.Вся 13 -5 адае.с; -я ис 5- рай Вход частотнога комп;ра;ора 1/ и НЯВкод фСр 15/5 рагтс)гЛ т "9Ь; 1/1,ССВ,/:игиял на входе импульсного усллителя15 благодаря соответствующему вь.:ору Величинь раздели)ельнаго конденсатора 14имеет вид, близкий,:. изображенному на5 фиг,2 е, и посг 5 е его услления поступает свыхода импульсного усилителя 15 на перВьл вход частотного компаратара 16. Б слуЧ Я 8 Г 8 Р 8 Г Р 6 В а Т и Р ,/ С Т О Р Я сЯ С Та Т аИМГт/1 ЬСОВ На Г)ЕОВОМ ВХОДВ ЧаотатОГО КОМ 10 гЯратаоа 16 во Время Действия импульса наеГа вгором входе не соа)ветств,/ет заданнойна ь;ходе частот:сто к).4-ар.-.:Оаа "б поЯГтЛЛЕТСЯ СЛГНЯЛ ПС."/;сл 5 ОЯИ 51 5 ПЕГВЫЙВХ/д Зле:"Рн-ъ /1 0 И/1 т 1/в Й тС17 451 лка 54 и. (агар,) 51 НДицируег...

Номер патента: 1647619

Опубликовано: 07.05.1991

Автор: Федорашко

МПК: G08C 19/16

Метки: объекта, передачи, положения, приема, сигналов

...и магнитная составляющая поля принимаются соответственно электрической и магнитной приемными антеннами, и сигналы с выходовэтих антенн через приемники 7 и 8поступают на блок 13 деления. Присближении пульта управления и объекта напряжение на выходе блока 13увеличивается, а при удалении уменьыается. При недопустимых взаимномсближении или удалении пульта управления относительно объекта на выходе двухпорогового компаратора 14 появляется напряжение, включающее аварийную сигнализацию в блоке 15 сигналивации, а при длительном сохраненииаварийной ситуации от напряжения навыходе компаратора 14 срабатывает реле16 времени, напряжение с выхода которого поступает на вход блока 12 исполнительных элементов и останавливаетобъект, 55Передача сигналов с...

Номер патента: 1644198

Опубликовано: 23.04.1991

Авторы: Иванов, Федорашко

МПК: G08C 19/16

Метки: дистанционного

...на вход формирователя 30, где формируется команда, представляющая собой паузу в сигнале в проводе 24 линии связи.В селекторе 15 длительности импульсов формируется сигнал (фиг,2 з), поступающий на первые входы элементов И 16 и 17, на вторые входы которых поступают стробирующие сигналы команд с выхода распределителя 7 импульсов, При совпадении командного импульса с соответствующим стробом сигнал с выхода элемента И 16 включает исполнительный элемент 20, сигнальный ключ 22 которого подключает стробирующий сигнал квитанции с выхода распределителя 7 к входу элемента ИЛИ 9, выходной сигнал которого управляет ключом 12, вследствие чего относительно высокочастотные импульсы генератора 1 через ключ 12, элемент ИЛИ 10, ключ 13 поступают в...

Номер патента: 1641992

Опубликовано: 15.04.1991

Авторы: Геллер, Федорашко

МПК: E21C 35/24

Метки: дистанционного, забойной, машиной

...ключа 4. Контакты 18 и 9 реле 17 замыкают цепь 13 дистанциО"; О, о управ;.ения пускателем 14 и включают его. Напряжение питающей сети поступает с и; кателя 14 на вход источника 15 питания, выходное напряжение которого подается на первый вход элемента 6 развязки цепей питания, обмотку реле 10 и вход питания дешифратора 16, на информационный вход которого подается сигнал с выхода приемного элемента 7. Сигнал разрешения работы, передаваемый пультом 9 управления, после дешифрации поступает с первого выхода дешифратора на обмотку реле 10. Контакт 11 этого реле, подключенный к вторым входам реле 3 времени, осуществляет сброс времени его выдержки, После этого ключ 4 размыкается и реле 17 выключается, однако пускатель 14 остается включенным...

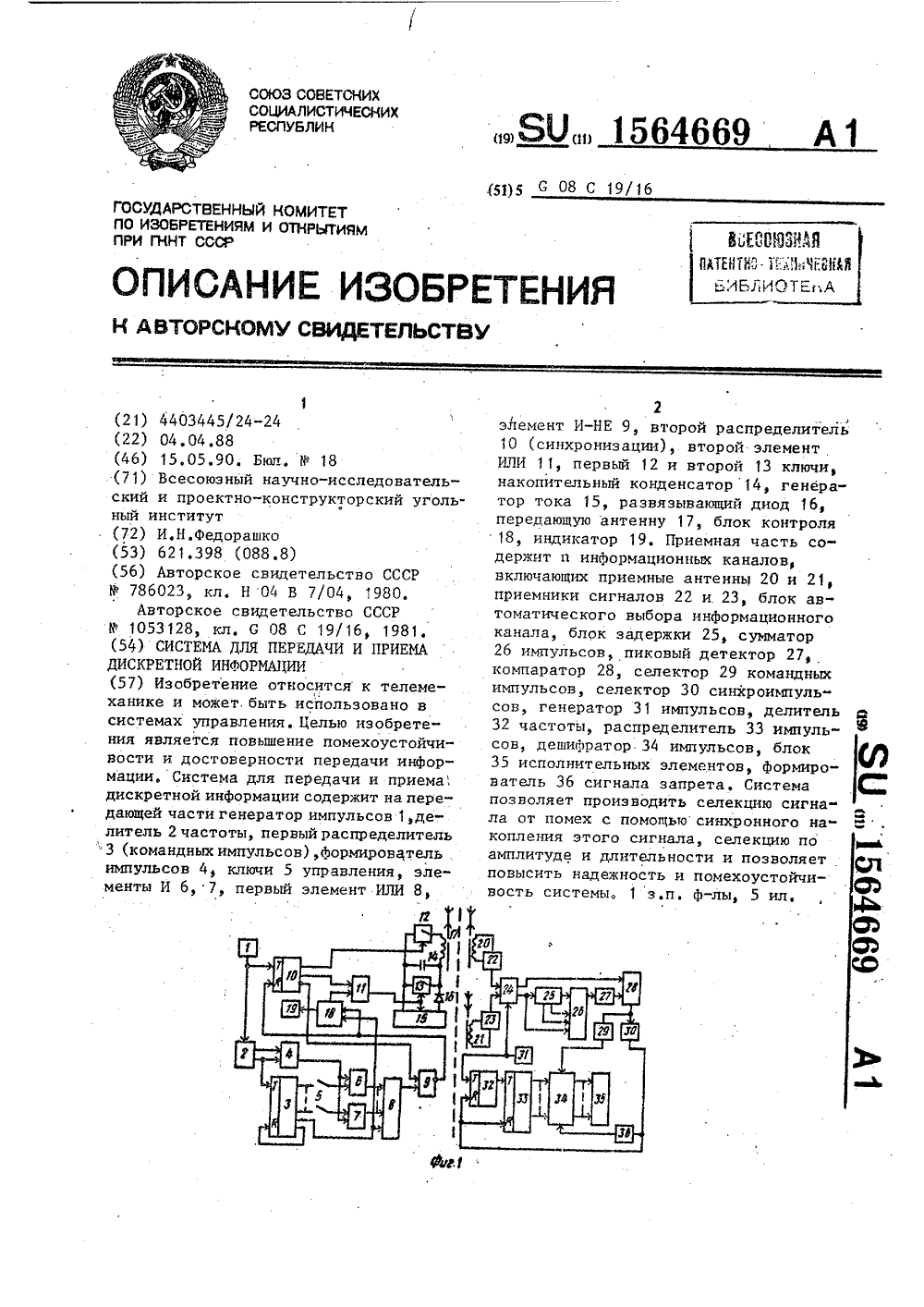

Номер патента: 1564669

Опубликовано: 15.05.1990

Автор: Федорашко

МПК: G08C 19/16

Метки: дискретной, информации, передачи, приема

...а) с выхода блока 24. Время задержки сигналас каждого выхода блока 25 задержкивыбирается кратным периоду импульсов,сформированных в передающей части .системы (фиг.Зг,е), благодаря чемув сумматоре 26 происходит суммирование сигнала, а уровень помех не увеличивается, так как их период носиткак правило случайный характер. Вслучае детерминированных помех периодимпульсов, Формируемых в передающейчасти системы (Фиг,Зг,е), заранееможет быть выбран не кратным. возмож 69 6ному периоду помехи, Сигнал (фиг,4 д)с выхода сумматора 26 импульсов поступает на пиковый детектор 27 импульсов, вьделяющий его огибающую(Фиг,4 е) . Этот сигнал сравниваетсяв компараторе 28 с опорным напряжени. -ем, поступающим из блока 24 автоматического выбора информационного...

Номер патента: 1386973

Опубликовано: 07.04.1988

Авторы: Губарь, Демченко, Круглов, Ларионова, Сергеев, Туз, Федив, Федорашко

МПК: G05F 1/40

Метки: калибратор, переменного

...приведенного смешанного представления чисел в данном устройстве. Требуемое значение управляющего воздейс твия, соответствующее коду И, может быть получено при усреднении за Й тактов последовательности, состоящей из управляющих сигналовопределяемых кодами Х и (Х+1) в течение (с У) и У тактов соответственно.В данном устройстве целая часть входного кодапоступает на вход сумматора 9, реализующего .операцию приращения кода (Х+1) в зависимостиот значения кода на втором его входе ".О" или "1", который задается сигналом с выхода узла 8 сравнения кодов. На входы узла 8 сравнения кодов поступают код дробной части У 1 и текущий код с выхода счетчика 7 импульсов ог фСигнал логической единицы формируется при условии Допустим, 710, тогда в...

Номер патента: 1053128

Опубликовано: 07.11.1983

Авторы: Геллер, Кучеба, Федорашко

МПК: G08C 19/16

Метки: информации, передачи, приема

...с первым входом блока переключения, выход которого подключен к входу сглаживающего Фильтра, второй выход формирователя импульсов соединен с вторым входомдетектора ийпульсов, с первым входомраспределителя импульсов, с первымвходом первого элемента ИЛИ, к второму входу которого подключен третийвыход формирователя импульсов, четвертые выходы которого соединенысоответственнос входами второго элемента ИЛИ, выход которого подключенк первому входу счетчика импульсов,выход которого соединен с вторымвходом дешифратора импульсов, выходы кбторого соединены соответственно с первыми входами блока исполнительных элементов, к вторым входам Гкоторого подключен выход реле времени, в каждом информационном каналевыход приемника сигналов соединенс...
