G08C — Системы для передачи измеряемых переменных величин, управляющих или подобных сигналов

Номер патента: 1305752

Опубликовано: 23.04.1987

Автор: Денисенко

МПК: G08C 19/28

Метки: дуплексной, передачи, сигналов

...элемент, вход которого является первым входом устройства, линию связи, о т л и ч а ю щ е е с я тем, что, с целью расширения области применения путем обеспечения асинхронной связи, в него введены источник нап ряжения, управляемый током, источник напряжения, управляемый напряжением, источник тока, управляемый напряжением, выход согласующего элемента соединен с первым входом источ 35 ника напряжения, управляемого током,второй вход которого подключен через линию связи к выходу источника тока, управляемого напряжением, и входу источника напряжения управляемого 40 напряжением, выход которого является первым выходом устройства, вход источника тока, управляемого напряжением,является вторым входом устройства, выход источника напряжения, 45...

Номер патента: 1305753

Опубликовано: 23.04.1987

Авторы: Иофис, Овласюк

МПК: G08C 19/18

Метки: движения, объектов, телеконтроля

...логического0" поступае т на первый вход элемента И-НЕ 3 , переключая ег о в состояние логиче ской " 1 " . Этот сигнал отпирает элемент И- НЕ 1 1 и через инв ер тор 1 2 триггер 9 .Этот же сигнал через время задержки, определяемое элементом 8 задержки (С,времени переключения инвертора 12), отпирает элемент И-НЕ 5, переключая его в состояние логического 0, который переключает триггер 9 в состояние логической " 1" по прямому выходу . Сигнал логической " 1" с прямого выхода триггера 9 поступает на первый вход элемента И-НЕ 10, подготавливая его к переключению. Элемент И-НЕ 10 остается заблокированным сигналом логического "0"по второму входу. При выходе объекта из зон действия датчиков 1 и 2 сигнал на выходе датчика 2 падает до уровня...

Номер патента: 1305754

Опубликовано: 23.04.1987

Авторы: Грубов, Калимулин, Мовчан

МПК: G08C 19/28

Метки: информации, приема, телеметрической

...относительно них на время, необходимое для записи, Таким образом, 10 каждый символ канального сообщенияопознается; выделяется содержащаясяв нем информация о значениях ("0"или "1") в соответствующем разряде как кода номера. канала, так и кода 15существенного отсчета; после записиэтих значений в преобразователяхосуществляется сдвиг их содержимогона один разряд С поступлением последнего К-го символа канального сообщения содержащаяся в нем информациязаписывается (после операции сдвига)во вторых разрядах преобразователей6 и 7, а информация, полученная от 25 первого символа В (К+ 1 ) разрядахЧерез К импульсов сдвига блок 5 синхронизации вырабатывает с определенной задержкой, необходимой на выполнение последней операции сдвига импульс...

Номер патента: 1305755

Опубликовано: 23.04.1987

Авторы: Довженко, Клименко, Ковалев, Тараненко

МПК: G08C 21/00

Метки: объектов, подвижных, положения

...в этот момент происходит не каждым из им-, пульсов периодического информационного сигнала) что приводит к отключению быстродействующего исполнительного элемента 29 и реле 27.При первом же таком отключении с выхода элемента 29 поступает сигнал на ключ 25 и изменяет его состояние, в результате уровень запуска симметричного триггера 9 скачкообразно изменяется в сторону увеличения,.т.е. устанавливается на максимальном (высоком)уровне. Этим исключается повторное (ложное) срабатывание элемента 29, так как информационный сигнал с выхода датчика 13 при дальнейшем приближении объекта контроля ниже предыдущего, а его возможное3 1305755 4возрастание за счет поперечных каче- второго фильтра низких частот соений объекта контроля в этом случае...

Номер патента: 1309069

Опубликовано: 07.05.1987

Авторы: Ильин, Коган

МПК: G08C 15/00

Метки: информации, передачи, приема, цифровой

...в тракте передачи информаци от данного устройства к дальнему. Этот тракт включает направления передачи и приема соответственно данного и дальнего устройств, а также линию связи. Информация, записанная в Р-триггере ЗЗ, используется для дешифрации (в соответствии с табл. 1) отказавшего блока в дешифраторе 35. Логическая 1 с выхода Р-триггера 31 поступает на вход коммутатора 9 и устанавливает шлейф М 1, а также разрешает запись информации в Р-триггер 32 и регистр 27, Кроме того, этот сигнал через элементИ 25 поступает на вход счетчика 28 импульсов, разрешая его работу, а через элемент НЕ 43 и элемент И 22 поступает на вход счетчика 29 импульсов. При наличии логического О на входе счетчика 29 импульсов он устанавливается в исходное...

Номер патента: 1309070

Опубликовано: 07.05.1987

Авторы: Алиев, Аскеров, Гахраманов, Дамадаев

МПК: G08C 15/06

Метки: информации, развертывания, сжатия

...=-1 элемент И20 вырабатывает единичный сигнал, который, проходя через элементы ИЛИ 24 и 25,поступает на первый и четвертый входыпервой тетрады регистра 1, на второй и третий входы которой поступают нулевые сигналы с выходов мультиплексора 22.1 Одновременно с элементом И 20 срабатывает элемент И 19, на вход которого поступают сигналы разрядов 2 и 2.Условие 2, 2 = 1 означает, что значение второй тетрады не равно нулю или девяти и поэтому она должна быть полученас выхода преобразователя 17. Это реализуется единичным сигналом с выхода элемента И 9, который проходит через элемент ИЛИ 23 и вызывает передачу кода свыходов преобразователя 17 через элеменд 5 ты И 26 - 29. Сигналы с выходов элементовИ 26 - 29, проходя через элементы ИЛИ30 и 31,...

Номер патента: 1309071

Опубликовано: 07.05.1987

Авторы: Антонюк, Родимов, Родимова

МПК: G08C 19/28

Метки: адаптивный, коммутатор, системы, телеизмерений

...как и в первом режиме, в регистр 30 записывается номер этого канала, а на выходе элемента ИЛИ 8 появляется логическая 1, с помощью триггера 9 запрещающая дальнейшую запись состояния выходов блоков 3 в регистр 30. Логическая 1, появляющаяся на втором выходе триггера 9, открывает элемент 11 запрета, и импульсы от генератора 1 О импульсов поступают на вход сдвига регистра 30 и на вход счетчика 15. При появлении логической 1 в дополнительном разряде регистра 30 закрывается элемент 11 запрета и с помощью триггера 24 открывается элемент И 22, при этом импульсы с генератора 10 поступают на второй счетчик 16, совместно с дешифратором 13 опрашивающий элементы И 4 каналов 1. При опросе элемента И 4 канала 1, у которого погрешность аппроксимации...

Номер патента: 1310866

Опубликовано: 15.05.1987

Авторы: Восилюс, Горшков, Сикарев, Федоренко

МПК: G08C 15/06

Метки: анализа, измерений, результатов

...в счетчике 7, куда поступают последовательно сигналы о результа-те измерений. Отсюда они направляются в блоки 8 и 10 для вычисления математического ожидания и дисперсии соответственно, Результаты из блока 8 поступают в сумматор 12 и второй блок вычитания 14, Из блока 10 результаты поступают в блок 11, куда от датчика 9 поправок поступают вставки о динамических свойствах системы. Из блока 11 результаты поступают в сумматор 12 и во второй блок 14 вычитания, в котором вычисляется количество допустимых инверсий. От сумматора 12 максимальное число допустимых инверсий поступает в блок 5, а от блока 14 вычитания минимальное число допустимых инверсий - в блок 6, в которых они сравниваются с измеренными инверсиями. Результаты сравнения...

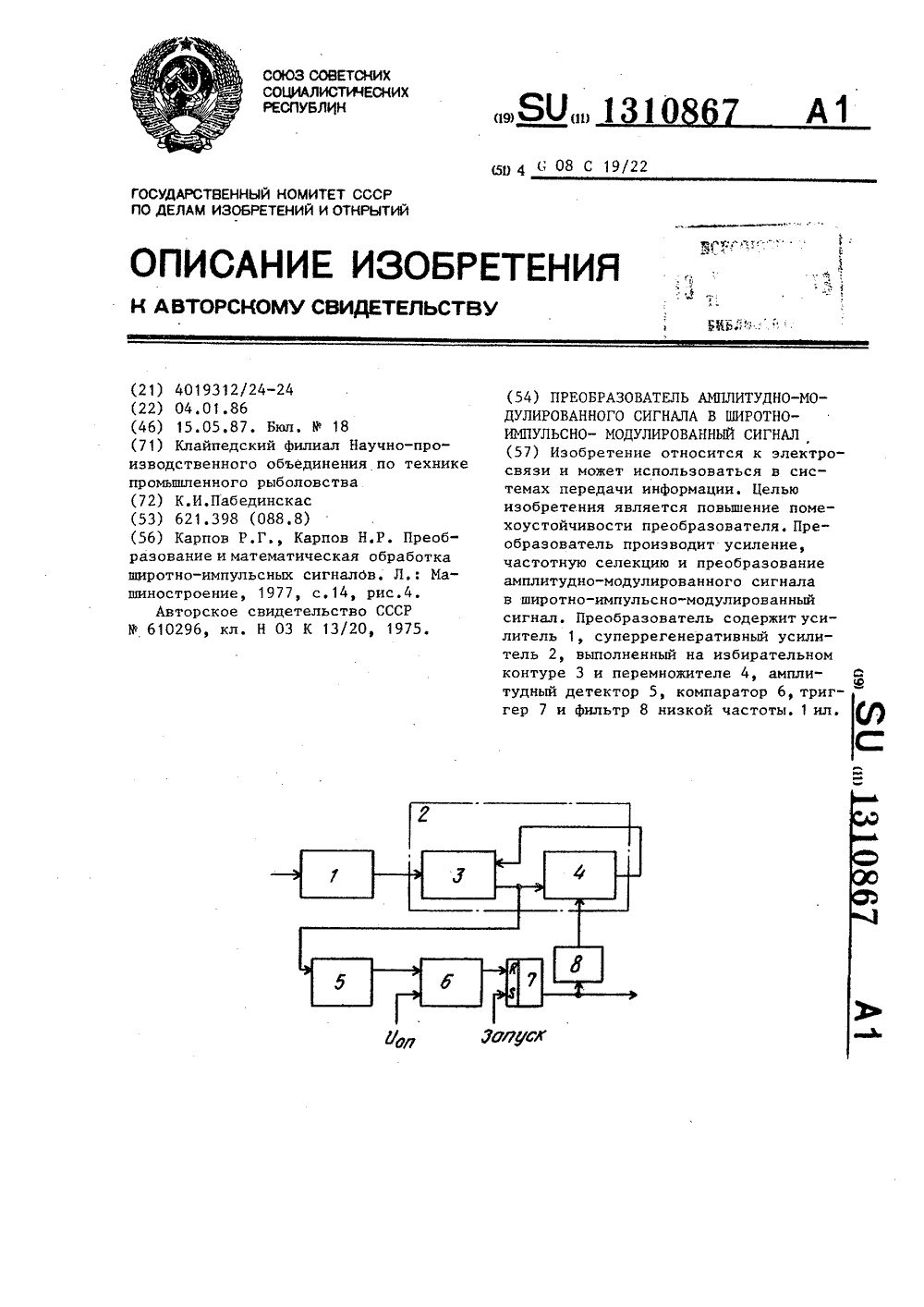

Номер патента: 1310867

Опубликовано: 15.05.1987

Автор: Пабединскас

МПК: G08C 19/22

Метки: амплитудно-модулированного, сигнал, сигнала, широтно-импульсно-модулированный

...такими, что величина К ш У.Х ) 1. При этом перемножитель 4 за счет действия положительной обратной связи вносит в контур 3 отрицательное сопротивление и амплитуда колебаний на контуре 3 начинает возрастать по экспоненциальному закону, Выходной сигнал контура 3 детектируется амплитудным детектором 5 и поступает на 4 О первый вход компаратора 6, на другой вход которого подается сигнал от .источника опорного напряжения. Величина опорного напряжения задается исходя из условий, чтобы контур 3 рабо тал в линейном режиме нарастания его амплитуды и не перешел в режим с постоянной амплитудой. Когда напряжение на выходе детектора 5 достигает уровня опорного напряжения П , на 5 О выходе компаратора 6 появляется сигнал, который опрокидывает...

Номер патента: 1310868

Опубликовано: 15.05.1987

Авторы: Журавин, Певзнер, Семенов, Трошкин

МПК: G08C 19/28

Метки: передачи, сигналов, телеметрических

...АИМ-сигнал на канальные сигналы(дискретные последовательности),которые в фильтрах 18 восстановления преобразуются в аналоговые сигналы (т,е.в каждом измерительном канале полученную в результате перемноженияпринятых последовательностей последовательность импульсов преобразуютв непрерывный процесс). Сигналы поступают на входы Фильтров 18, которые осуществляют подавление помех,спектр которых находится вне частотной полосы полезного сигнала (т.е.путем фильтрации получают восстановленный входной непрерывный сигнал вкаждом измерительном канале). Дискретный шум канала связи, содержащийся в принятой последовательности импульсов, после умножения на импульсы случайной последовательности становится некорректированным шумом, полоса которого...

Номер патента: 1310869

Опубликовано: 15.05.1987

Авторы: Вершков, Конюков, Малютин, Микаэлян, Шарко

МПК: G06F 11/08, G08C 19/28

Метки: информации, передачи

...выходасумматора 15 совместно с положительным сигналом с выхода элемента 13И-НЕ того разряда, где произошелсбой, вырабатывает положительныйсигнал на выходе элемента 16 И этогоже разряда и информация на выходеэлемента 17 одноименного разрядапроинвертируется.В случаях сбойной ситуации в контрольном (и+1) разряде выход элемента 13, И-НЕ блокирует работу сумматора 15 по модулю два,С выходов элемента 13 И-НЕ можнополучать информацию о количествесбоев при передаче информации в каждом такте,Таким образом, устройство в процессе работы исправляет одиночныеошибки, возникшие из-за помех.В случае отказа контрольного разряда устройство сохраняет свойствоконтролируемости передачи информации,регистрируя более одного отказа. Формула...

Номер патента: 1310870

Опубликовано: 15.05.1987

Авторы: Грубов, Миронов

МПК: G08C 19/28

Метки: многоканальная, телеизмерительная

...в регистр 18 кода адреса, а тактовые импульсы с второго выхода хронизатора 13 через элементы И 11 иИЛИ 17 поступают на сдвигающий входрегистра 18, вызывая продвижениесимволов кода адресов в конец регистра. После окончания записи кода адресов в регистр 18 на стробирующемтретьем выходе хронизатора 13 прекращается действие управляющего импульса, элемент И открывается по управляющему входу и в этот момент поступающие на вход приемной части в телеметрическом кадре канальные информа3 13108 7 Оформула Многоканальная телеизмерительная система, содержащая на передающей части синхронизатор, аналого-цифровой преобразователь и буферный запоминающий блок, на приемной части хронизатор, первый и второй выходы которого подключены к управляющему...

Номер патента: 1310871

Опубликовано: 15.05.1987

Авторы: Былинский, Дикова, Китаев, Пантелеев, Уразина

МПК: G08C 21/00

Метки: местоположения, подвижного, средства, транспортного

...потенциал, который через элемент ИЛИ 10изменит состояния выходов КБ-триггера 11 на противоположные, при этомпрямой выход из исходного "нулевого"будет переведен в "единичное" состояние, Так осуществляется прием сигнала от радиомаяка. После опознания сигнала от радиомаяка происходит пере. запись кода номера радиомаяка из сдвигового регистра 8 в регистр 20 следующим образом. Признак опознания сигнала от радиомаяка в виде "единичного" потенциала с первого (прямого) выхода КБ-триггера 11 поступает на первые3 13108 входы первого 13, второго 14 и третьего 15 элементов 2 И-НЕ.Импульсы генератора 19 через элемент И-НЕ 15, элемент И-НЕ 14, элемент ИЛИ-НЕ 17 и элемент ИЛИ 6 осуществляют перезапись содержимого второго сдвигового регистра 8...

Номер патента: 1311983

Опубликовано: 23.05.1987

Авторы: Новиков, Попов, Соколов, Щиголев

МПК: B61L 25/06, G08C 19/28

Метки: автоматики, железнодорожной, объектов, телеконтроля

...работать от тактовых импульсов.5 10 15 20 25 30 3540 45 50 55 Аналогичным образом работают другие объекты контроля в других тактах. Номер объекта контроля при передаче операти вной информации определяется номером выхода распределителя 5, соединенного со счетным входом второго триггера 11. В длинном интервале блок 4 вырабатывает импульс для первоначальной установки распределителя 5 в исходное состояние.Этот же импульс воспринимается п-выходным распределителем 16, йз всех и выходов которого используется только один, например к-й. Поэтому после окончания передачи к-й серии тактовых импульсов возбудителя выход распределителя 16 и под действием фронта импульса в триггере 17 запишется , что приведет к снятию блокировки с генератора 12 и...

Номер патента: 1312556

Опубликовано: 23.05.1987

Авторы: Абугов, Второв, Зенкин

МПК: G06F 3/00, G08C 15/06, H04L 7/04 ...

Метки: асинхронного, потоков, сопряжения, цифровых

...балластной, на ней может быть организована передача дополнительной низкочастотной информации.Заполнение информацией равномерно25 следующих позиций дополнительного канала осуществляется в .коммутаторе 8 по управляющим сигналам выходов 18 и 19 распределителя 4 и формирователя 2. На позициях основного канала и на позициях вставки, используемой для передачи основной информации, . на выход коммутатора 8 проходит вводимый сигнал с регистра 6. На позициях, отведенных для передачи команд управления, на выходе коммутатора 8 действует логический уровень с.выхода формирователя 2, а на позициях вставки, не использующихся для передачи основной информации, на выход коммутатора 8 поступает сигнал второ. го информационного входа. Таким образом, в...

Номер патента: 1312627

Опубликовано: 23.05.1987

Авторы: Абдурагимов, Кенгерлинский

МПК: G08C 15/02

Метки: информации, передачи

...ошибок исключается возможность совпаденияимпульсов на входе формирователя 8.Блок 6 работает следующим образом.Первый импульс с выхода делителя3 (эпюра а ) через элемент И 5, который заранее подготовлен сигналамис выходов элементов НЕ 17 и 4, и элемент ИЛИ 7 поступает в формирователь8 импульсов, где происходит формирование этого импульса по длительности,которая составляет 200 мкс, хотя оназависит от расстояния между скважин3 1312627 4 ным прибором и регистрирующим устрой- щих разрядов регистра 24 в последуюством. В конце этого интервала вре- щие разряды, т.е. информация сдвигамени формирователь импульсов возвра- ется на один разряд вправо (в диагщается в исходное состояние (эпюры рамме третий импульс из эпюры е пел, Ь). 5...

Номер патента: 1312628

Опубликовано: 23.05.1987

Авторы: Каретников, Литвин, Овласюк

МПК: G08C 19/12

Метки: приемное, телеуправления

...блокировки напряжение на интегрирующем конденсатореинтеграторов не изменяется. Сразу же после окончания командной серии на вход устройства поступает вторая синхропосыпка, полностью идентичная первой. Го окончании приема синхропосылки на выходе блока 1 синхронизации формируется прямоугольный импульс. При отсутствии рассинхронизации на переднем фронте импульса срабатывает блок 15 определения рассинхронизации при условии, что на его третий вход с выхода триггера 17 запрета подается положительный потенциал, При этом переключается триггер 16 ц деблокирует усилители 11. На заднем фронте импульса на выходе элемента И 13 переключается н исходное состояние триггер 2 запуска и триггер 9 считывания. Переключившись, триггер 9 считывания разряжает...

Номер патента: 1312629

Опубликовано: 23.05.1987

Авторы: Антонюк, Колосова, Окулова

МПК: G08C 19/28

Метки: адаптивный, коммутатор, системы, телеизмерений

...погрешностью. Воз можны ситуации, когда одинаковая максимальная погрешность достигается одновременно в нескольких каналах 1 и логическая "1" окажется записанной40 в несколько разрядов регистра 5. При появлении в дополнительном разряде регистра 5 ближайшей к допопнитепьному разряду логической 1 с д ви г и счет будут остановлены и в с ч е т ч и 45 ке 13 скажется записанным адрес соответствующего кацапа 1, Таким образом, при групповом поступпеции требований на опрос осуществляется приоритет по номеру канала 1..50При появлении очередного импульсана синхронизирующем выходе преобразователя 15 адрес выбранного дпя передачи канала 1 переписывается из счетчика 13 в регистр 12, на соответствующем выходе дешифратора 11 появ/ ляется сигнал,...

Номер патента: 1314360

Опубликовано: 30.05.1987

Автор: Харитонов

МПК: G08C 19/28

Метки: измерительное, информационное

...15 имеет единичный уровень, разрешающий по входу В счет в счетчике 16 импульсов , подаваемых на счетный вход Т этого счетчика. Если сигнал (/=О на входе +.1 счетчика 16, то счетчик 16 работает в режиме вычитания, а код Мю уменьшается до перехода сигнала (/з в единичное, а сигнала /ю в нулевое состояние. Сигналом (/ю=О блокируется счет в счетчиках 13 и 16. После этого переключатель 17 может быть разомкнут, поскольку значение кода уже скоррек 13143605 1 О 5 20 форцула изобретения Лгэ Лго,тировано (в данном случае уменьшено) навеличину кода Мо. При последующих циклах работы устройства при начальном (нулевом) значении измеряемой величины кодЛга будет равен нулю.Таким образом обеспечивается коррекция аддитивной погрешности (смещения нуля)...

Номер патента: 1314361

Опубликовано: 30.05.1987

Авторы: Бобраков, Матвеев

МПК: G08C 19/28

Метки: канале, кольцевом, приемопередачи, связи

...для передачи другим абонентам системы, он выдает по входу устройства на второй вход элемента И 28 сигнал. Если устройство не занято передачей информации по каналу связи, то ранее на вход элемента И 28 был подан высокий уровень сигнала, поэтому он выдает сигнал на первые входь 1 элементов ИЛИ 29 - 31. С выхода элемента ИЛИ 29 этот сигнал поступает на входы триггеров 32, 33 и вход регистра 34, а с выхода элемента ИЛИ 31 - на вход триггера 35. Триггеры 32, 33, 35 по поступлении этого сигнала переходят в единичное состояние, а регистр 34 записывает поданный от абонента в параллельном коде по вторым входам устройства кадр информации. Сигнал с выхода триггера 35 поступает на вход элемента И 36, а с выхода триггера 32 - на входы...

Номер патента: 1314362

Опубликовано: 30.05.1987

Автор: Александров

МПК: G08C 19/46

Метки: дистанционной, передачи, перемещений, угловых

...проводов электрической связи,На чертеже изображена схема предлагаемого устройства.Устройство для дистанционной передачиугловых перемещений содержит электричес. ки связанные сельсин-датчик 1 и сельсин-приемник 2. Сельсиныи 2 содер.жат роторы 3 с обмотками 4 возбуждения и обмотки 5 синхронизации. В каждом сельсине обмотка 4 возбуждения подключена одним своим выводом к обмотке 5 сйнхронизации, Подключение обмоток 4возбуждения сельсина-приемника 2 к источнику б переменного тока осуществленопроводами электрической связи непосредственно, а сельсина-датчика 1 - черезпеременный резистор 7,Устройство работает следующим образом,Под действием переменного тока в обмотках 4 возбуждения сельсинов 1 и 2 образуется переменный магнитный...

Номер патента: 1314966

Опубликовано: 30.05.1987

Автор: Вальтер

МПК: G08C 19/12

Метки: между, наземной, передачи, сигналов, средством, станцией, транспортным

...1 (2, 3) настраивают на положение светового сигнала оптического сигнального устройства Й.4 ил. емкости конденсаторов 6 и 7, либо просто произведена замена местами присоединений катушки 4 с помощью реле для переключения полярности.Установленное на борту рельсового транспортного средства приемно-передающее устройство 9 питает катушку 1 О, действующую в качестве кодового питателя, и принимает кодированный цифровой сигнал с помощью катушки 11, которая служит в качестве устройства считывания кода.Приемно-передающее устройство питается от источника 12 питания и управляет со своей стороны работой двух реле 13 и 14, которые могут вызывать тревожную сигнализацию или оказывать влияние на движение поезда.На фиг.4 представлена...

Номер патента: 1316023

Опубликовано: 07.06.1987

Автор: Вохмянин

МПК: G08C 19/16

Метки: дистанционного

...содержит двухпоэиционные реле 1-4 с самоудержанием, выполняющие роль дистанционных переключателей с магнитной памятью для сохранения информации при перерывах питания, шины 5 и 6 управления, шины 7-10 связи между смежными ячейками, диоды 11-26, пусковой контакт 27. Каждое двухпоэиционное реле имеет соответствующие контакты 1 2 3, 4 ячейки 28, 29 и 30. Общим для всего устройства является конденсатор 31,Устройство работает следующю образом. В исходном состоянии шины управления обесточены, дистанционные переключатели откночены, замыкающие контакты находятся в разомкнутом состоянии.Для включения первой ячейки необходимо минус источника питания подать в первую линию управления (шину 5), а плюс - во вторую линию управления (шину 6) и...

Номер патента: 1316024

Опубликовано: 07.06.1987

Авторы: Ласутра, Портнов

МПК: G08C 19/16

Метки: воспроизведения, телесигналов

...но времени с помощью демультиплексора 8, В рассматриваемом причере реализации устройства число секций регистра 4 равно четырем при восьми разрядах в каждой из секций, Поэтому на адресныевходы демультиплексСа 8 подаютсясигналы с выходов 6.4 и 65. На третий вход управления демультиплексора8 подается сигнал с выхода триггера20, а на информационный - сигналы отэлемента 13, повторяющие с временнойзадержкой сигналы с выхода 1,2. Благодаря нременной задержке обеспечиваются оптимальные условия для вводаинформации в регистр 4, так какустраняется возможность искаженийданных из-за переходных процессов.На каждом иэ выходов демультиплексора 8 образуется по восемь тактовыхимпульсов, которыми стробируетсяпоследовательный ввод восьми разрядон...

Номер патента: 1316025

Опубликовано: 07.06.1987

Автор: Кочелаев

МПК: G08C 19/28

Метки: данных, сжатия

...Иформирует кодовые признаки для каждойкомбинации, записанной в регистре 3,по следующему правилу:- комбинации 111 соответствуют положительные импульсы по обоим выходам (фиг.Зг, выходы 1 и 2);- комбинации10 соответствует положительный импульс по первому выходу (фиг.Зг, выход 1);- комбинации 101 соответствуют положительный импульс по первому вью ходу и отрицательный импульс по второму выходу (фиг.Зг, выходы 1 и 3);- комбинации 011 соответствует положительный импульс по второМУ выходу (фиг,Зг, выход 2);- комбинации 100 соответствует отрицательный импульс по второму выходу (фиг,Зг, выход 3);- комбинации 010 соответствуют отрицательный импульс по первому выходу и положительный импульс по второму выходу (фиг,Зг, выходы 2 и 4);- комбинации 001...

Номер патента: 1319058

Опубликовано: 23.06.1987

Авторы: Бажанов, Мистреков

МПК: G08C 17/02

Метки: дискретной, информации, передачи

...опорный ЛЧМ радиоимпульс, который далее поступает на инвертор 8 спектра ЛЧМ сигнала, где происходит преобразование закона изменения частоты ЛЧМ сигнала на противоположный. Затем инверсный по 10 спектру ЛЧМ радиоимпульс поступает навход усилителя 9 мощности.На приемной стороне с выхода блока 10предварительного усиления и селекции частично перекрытые во времени пары одно временно сформированных, инверсных поспектру ЛЧМ, радиоимпульсов поступают на вход фильтров 11 и 12, согласованными с ЛЧМ сигналами, имеющими противоположные законы изменения частоты. Причем на фильтре 12 сворачиваются инфор мационные ЛЧМ радиоимпульсы, имеющиеманипуляцию по начальной фазе, а на фильтре 11 - ЛЧМ радиоимпульсы, начальная фаза которого постоянна и не...

Номер патента: 1319059

Опубликовано: 23.06.1987

Автор: Вохмянин

МПК: G08C 19/16

Метки: дистанционного

...этом подготавливается цепь включения реле 2 (контакт 11 реле 1 замыкается, а контакт 14 реле 4 размыкается).Для включения следующей ячейки необходимо изменить полярность поданного напряжения (изменение полярности можно произвести контактным переключателем). В этом случае после включения тирнстора 8 включается реле 2 н выключается реле 1, При этом происходит перезаряд конденсатора 11.В дальнейшем устройство работает ана логичным образом.Таким образом, прн изменении полярности питающего напряжения обеспечивается продвижение информации на одну ячейку.Простота схемного решения, малое энергопотребление, поочередное возбуждение по одной каждой ячейки являются достоинством и преимуществом предлагаемого устройства по сравнению с известными...

Номер патента: 1319060

Опубликовано: 23.06.1987

Авторы: Ласутра, Портнов

МПК: G08C 19/16

Метки: воспроизведения, телесигналов

...отображаемых телесигналов. Чтобы это искажение было незаметно диспетчеру, время перемещения информации по регистру 4 должно быть малым и выбираться с учетом инерционности используемых элементов воспроизведения и человеческого зрения, Именно поэтому выходной регистр 4 секционируется, причем число секций зависит от вида используемых элементов воспроизведения, Так, при установке для воспроизведения телесигналов на щите диспетчера ламп накаливания число секций регистра может быть существенно меньше, чем при установке малоинерционных светодиодов. Цикл ввода информации завершается после возврата в О триггера 22. В рассматриваемом режиме в смежных циклах ввода, выделяемых триггером 22, сигналы на выходе счетчика 7 противоположны, что...

Номер патента: 1319061

Опубликовано: 23.06.1987

Авторы: Булавин, Лапин, Леперт

МПК: G08C 19/28

Метки: информации, объектов, рассредоточенных, сбора

...логической 1, поступает с прямого выхода триггера 8, что свидетельствует об изме 20 нении кодовой комбинации в блоке 7 памяти, то импульс с генератора 1 поступает через элемент И 15 на вход триггера 18, который срабатывает и сигнал с его выхода подается на управляющие входы первого 10 и второго 11 ключей и триггер 8 соответствующего блока 5. Записанная в блоке 7 кодовая комбинация параллельным кодом считывается в дешифратор 3.Результат дешифрования через открытый ключ 11 поступает на соответствующую секцию блока 4 отображения. Триггер 8 перебрасывается в исходное положение.Одновременно сигнал с выхода триггера18 поступает на соответствующий второй вход распределителя 12. Этот сигнал, проходя через элемент ИЛИ 22 первых ячеек...

Номер патента: 1319062

Опубликовано: 23.06.1987

Авторы: Дектярев, Козырев, Косенко, Масляный, Чернобай

МПК: G08C 19/28

Метки: передачи, телесигналов

...интервалов, который организует циклическую работу передающего устройства,По окончании записи параллельного кодового слова в регистр 3 сдвига происходит дальнейшее преобразование параллельного кода в последовательный,С первого выхода регистра 3 сдвига сигналы поступают на третий вход первого ключа б, а со второго выхода регистра 3 сдвига на третий вход второго ключа 7, на вторые входы первого 6 и второго 7 ключей поступают сигналы с выхода элемента 4 запуска. На первые входы первого и второго ключей подаются сигналы от первого 8 и второго 9 генераторов импульсов соответственно.В начале кодового слова формируется пусковой импульс элементом 4 запуска с одновременной подачей сигналов на вторые входы первого ключа б и второго ключа...
