G08C — Системы для передачи измеряемых переменных величин, управляющих или подобных сигналов

Номер патента: 746660

Опубликовано: 05.07.1980

Авторы: Климов, Турченкова, Шадрин

МПК: G08C 15/06

Метки: информации, передачи

...блоке 3, Все арифметические операции в алгоритмах (1)выполняются в арифметическом блоке 4.Запоминающие оценок Вк)и Вк,осуществляется в запоминающем олоке 5.60 Обмен данными между блоками 2, 3,4 и 5 осуществляется через однотипные дополнительные регистры (с ключами обмена командами) 16, 17, 18 и 19, первый блок коммутации 6 по кония 13 через его управляющий регистр 14.После й циклов будут получены корреляционные Функции К. Затем производится нормирование корреляционных Функций 1 Р Я = й(С)/(0) 5 й(0) - нулевая ордината Функции К и определение интервалов корреляции Сд по алгоритмам1- ,(Р(Р-О;),. 1 ОЕфа о.; ) -до;б =4 М, 3=агде ч , 0 - текущая и предыдущаяоценки средней суммыординат рИф; 15)Р (И)- модуль )-й ординатыФункции Р(с);Ц -...

Номер патента: 746661

Опубликовано: 05.07.1980

Авторы: Бобов, Обухович

МПК: G08C 19/16

Метки: телесигнализации

...следующего импульса прсдвижения, и на второй вход счетчика 2, считывая его показания на дешиФратор 5. Дешифратор 5 выдает соответствующий показаниям счетчика 2 сигнал на блок 3 вызывных сигналов. По этому приводится в состояние "0" счетчик 2 и разблокируется блок управления 4. В дальнейшем устройство работает аналогично.Если на одном,или нескольких КП произошло нарушение (КП работают в случае чарушения одинаково), импульс продвижения через дешифратор 7 и переключающий блок 13 поступает на вход регистра 8 сдвига и единичный вход триггера 10. При этом триггер 10 переключается и подает сигнал на вход элемента 9 И. Следующие тактовые импульсы поступают из линии через дешифратор 7 и открытый элемент 9 И на вход регистра 8 сдвига....

Номер патента: 746662

Опубликовано: 05.07.1980

Автор: Петров

МПК: G08C 19/16

Метки: биполярных, передачи, последовательностей, сигналов

...соответствующиеадресные импульсы подаются на линейные блоки других информационных проводов.В исходном состоянии напряженияна выходе 17 и на прямом выходе триггера 8 равны нулю. Поэтому равны нулю напряжения на обоих выходах элементов И, все транзисторы закрытй, "и напряжение навыходе устройства линии связи равно нулю. Такой режим обеспечивает прием импульсов телесиг"нализации на нулевом уровне" в отсут" "Ствиеадресных импульсов.Первым тактовым импу,ьсом 19 триггер 8 опрокидывается, и с прямого выхода триггера на второй вход первого элемента И 9 подается отрицательне напряжение 21. Формирователь импульсов 16 после-поступленияпервого тактового импульса форМйрует пер- вую последовательность адресных импульсов 20, которые с выхода 17...

Номер патента: 746663

Опубликовано: 05.07.1980

Авторы: Вьютнов, Копылов, Молчанов

МПК: G08C 19/16

Метки: информации, передачи

...выходе блока временного контроля фор-. мируется запрещающий сигнал.Сброс запрещающего сигнала на выходе блока 20 временного контроля осуществляется только в течение контрольного интервала времени по сигналу, который поступает на его вход с выхода программного блока 7 и формируется при считывании кода адреса объекта из памяти программного блока 7, т. е. если Код адреса объекта не считан иэпамяти программного блока 7 в течениеконтрольного интервала времени, то на выхо.де блока 20 временного контроля присутствует запрещающий сигнал.Выходы блока 19 контроля информации иблока 20 временного контроля через элемент 21 ИЛИ подключены к первому (запрещающему) входу элемента 23 И и к первому (разрешающему) входу элемента 22 И.В случае отсутствия...

Номер патента: 746664

Опубликовано: 05.07.1980

Авторы: Шнейдерман, Штейнман

МПК: G08C 19/22

Метки: телеизмерения, телесигнализации

...в которомсигналы преобразуются во временнойинтервал, пропорциональный измеряемойвеличине. После завершения преобраэования срабатывает компаратор 13,который воздействует на импульсныйвход триггера 7 и устанавливает егов нулевое состояние. Со своего прямого выхода триггер 7 включает интегратор 5, и преобразование сигналов происходит описанным образом,Широтно-импульсные преобразователи ТИ 4 и ТС 11 работают поочередно до тех пор, пока на коммутатор 3 не придет останавливающий импульс.,Измеренные значения ТИ и ТС пере"даотся в линию связи с прямого выхода триггера 7.При вызове объектов телеуправления устройство работает следую 6 Яй образом. На один иэ управляющих входов 18 приходит с соответствующих - выходов устройства приема команд...

Номер патента: 746665

Опубликовано: 05.07.1980

Автор: Шербина

МПК: G08C 19/28

Метки: объектами, телеизмерения, телеуправления

...33 запускает блок обработки информации 31 в режим подведения итогов по соответствующей программе блока задания программы обработки 35. Блок обработки инфор-, мации 31 производит сортировку обработанной информации с блока памяти 44 по принадлежности к соответствующему промежуточному ДП. Формируются данные по признаку принадлежности к одному ДП 4, разделением по способам эксплуатации и возрастания нумерации объектов и с суммарными показателями на суткийж; Е,ин; н а,нн), Обработанная инфоймаийя длй каидото ДП заносится в блок памяти 34 и выводится (распечатывается) блоком регистрации информации 37. Информация, которая записывалась в блоке памяти 34 в процессе сбора за сутки, стирается. Таким образом, в блоке памяти 34 накапливается суточная...

Номер патента: 746666

Опубликовано: 05.07.1980

Авторы: Антонюк, Журавин, Мариненко, Семенов

МПК: G08C 19/28

Метки: адаптивный, коммутатор, системы, телеизмерений

...кода навыход устройства. Блок считывания 5вырабатывает по окончании передачиимпульсы запуска с частотой адаптивной коммутации.ДеШифраторы 13 и 16 преобразуютдвоичный код счетчиков .12 и 15 в позиционный единичный код, управляющийработой элементов 1-1 и и 3 -Зп, Всевыходы блока 13 имеют нулевой сигнал,если на управляющем его входе, связанном с выходом блока считывания 5 нуль.Аналоговый блок сравнения б сдужитдля формирования на первом своемвыходе логического сигнала "1" (навтором - "О"), если напряжение наего выходе, связанном с выходом АП8, меньше заданной погрешности аппроксимации 6. Если напряжение сАП 8 больше напряжения уставки, тона первом выходе аналогового блокасравнения б появляется "О", а навтором выходе -...

Номер патента: 746667

Опубликовано: 05.07.1980

Авторы: Грейз, Кузьминых, Ланин, Тимофеев, Фокин

МПК: G08C 19/28

Метки: измерительная, информационная, окружающей, состояния, среды

...17 с первого выхода блока 18 управления поступает последовательность импульсов и сигналов, по которым арифме 2 о тический блок 17 суммирует (вцчитает, умножает, делит) числовые коды сообщений, поступающих от передающих сторон системы. С выхода арифметического блока 17 коды данных, полученных в результате выполнения арифметических действиЙ над чис- Иловыми кодами сообщении по сигналам смвыхода блока управления 18, поступают на первый вход блока 20 анализа и вход блока 32 выдачи данных. Блок 18 управления предназначен для формирования последовазв тельности сигналов суммирования (вычитания, умножения, деления) на первом выходе, формирования сигналов запроса передаю щих сторон системы на втором выходе, формирования сигналов на изменение...

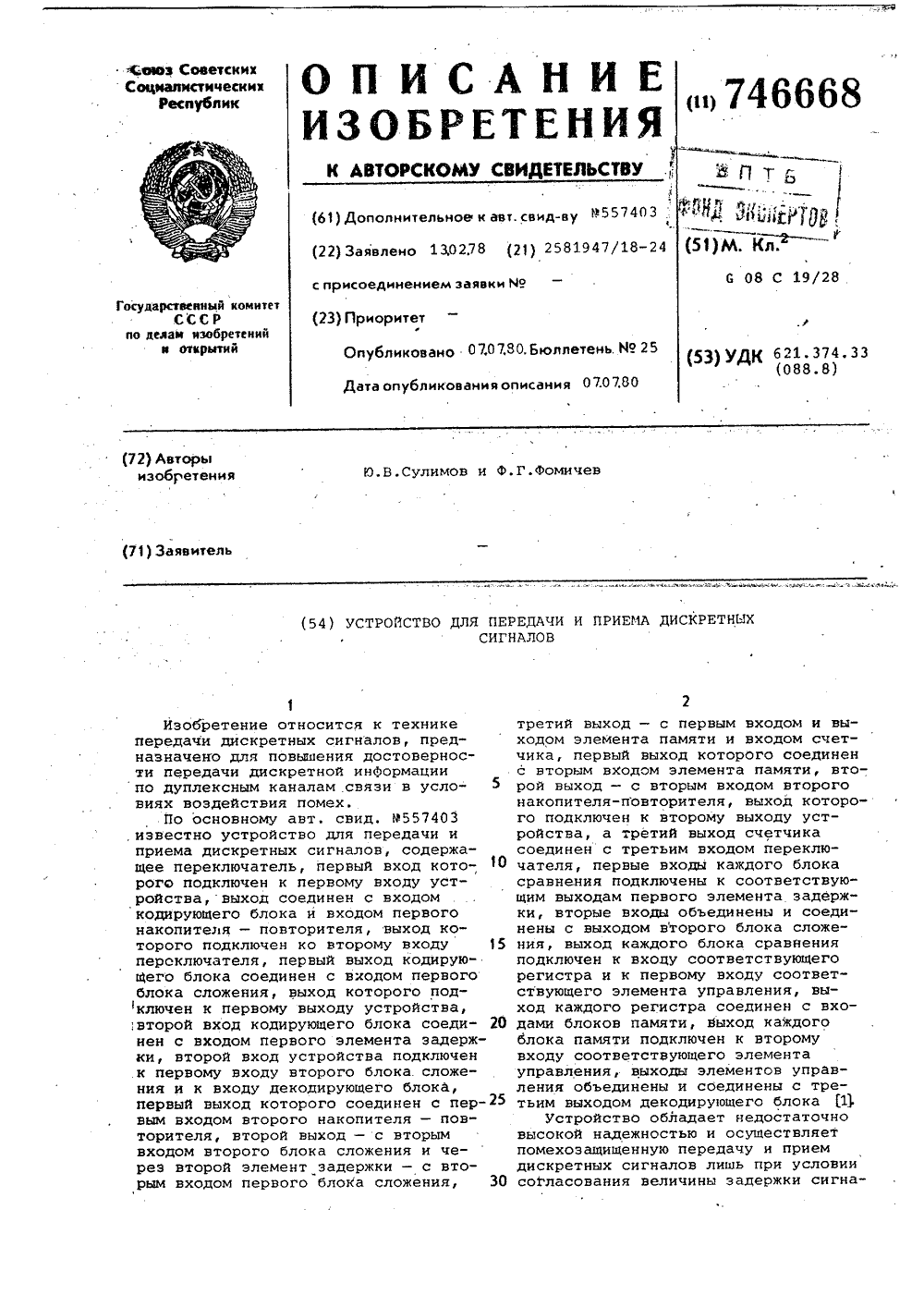

Номер патента: 746668

Опубликовано: 05.07.1980

Авторы: Сулимов, Фомичев

МПК: G08C 19/28

Метки: дискретных, передачи, приема, сигналов

...по отношению друг к другуна время, не меньшее времени выводапроверочных символов из декодирующе го блока 9, и не совпадающие с моментом их нывода.Хронизатор 37 передачи определяетграницы кодовых комбинаций на пере"дачи и за каждую кодовую комбинациювыдает: со второго выхода - последовательностьтактовых импульсов для продвижения проверочных .символов во входном регистре 29 первого элементазадержки 10 и выходном регистре 26второго элемента задержки 5, с первого ныхода - управляющий сигнал, перекрывающий по длительности последовательность тактовых импульсов со второго выхода хронизатора передачи.На выходах четвертого элементаИ 35 и второго элемента И 31 сигналпоявляется в случае совпадения управляющего сигнала с хронизатора...

Номер патента: 746669

Опубликовано: 05.07.1980

Авторы: Антонюк, Журавин, Семенов

МПК: G08C 19/28

Метки: передачи, телеизмерений

...времени между отсчетами одного канала, Этот интервал определяется как динамическими свойствамивходных сигналов, так и требованиями потребителя информации. Блок 20 переключения счетчиков служит для подключения к дешифратору счетчика 15 распределителя 8 импульсов (при исправной работе устройства), либо счетчика 17 (при достижении максимально возможного интервала времени должает опрос элементовИ .3, причем прохождения канала, у которогопогрешность аппроксимации меньше заданной, выбрано меньшим, чем вре 65 между отсчетами контролируемого канала). Элементы И 21 служат для вы 2 О .работки сигналов управления блоком20 .и блоками 17 и 19,Устройство работает следующим образом.Сигналы датчиков 1 поступают на,АВД 2, на вторые входы которых...

Номер патента: 746670

Опубликовано: 05.07.1980

Авторы: Антонюк, Долинов, Мариненко

МПК: G08C 19/28

Метки: передачи, телеизмерений

...устройства и расширения его функциональных возможностей за счет введения контроля за работой ППА (например, методом холодного реэервнрования).Эта цель достигается введением ждущего мультивибратора и в каждый измерительный канал триггера, элемейта И, блока индикации и дифферен цирующего элемента, вход которого подключен к выходу преобразователя . погрешности аппроксимаций, выход - к первому входу триггера, выход триггера соединен с первым входом элемента И, выход которого подключен к блоку индикации, второй выход блока считывания соединен непосредственно и через ждущий мультивибратор в каждом измерительном канале со вторыми входами соответственно триггера и элемента И.На чертеже изображено устройство для передачи телеизмерений.Устройство...

Номер патента: 746671

Опубликовано: 05.07.1980

Авторы: Антонюк, Журавин

МПК: G08C 19/28

Метки: передающее, системы, телеизмерительной

...Счетчик 20 служит для формирования кода адреса контролиру 4 в емого канала. Блок 19 совпадения кодовслужит для формирования сигнала включения ключа 5 только в моменты прихода контролируемого канала, Блок 15 времени служит для выработки максимального возможного интервала времени между отсчетами сигналов в одном канале, Этот интервал определяется как динамическими свойствами входных сигналов, так и требованиями потребителя информации, Блок 12 переключения счетчиков служит для подключения к эв дешифратору 8 счетчика 7 коммутатора 6(в случае исправной работы контролируемого канала), либо счетчика 20 (при достижении максимально возможного интервала времени между отсчетами контролируемого канала). Элементы 4, 17 И, 16 ИЛИ служат для...

Номер патента: 746672

Опубликовано: 05.07.1980

Автор: Цепков

МПК: G08C 19/28

Метки: данных, информации, передачи, сжатием

...циклическивыдает импульсы в блоки 2, 14 (после получения по входу команд).В блоке 5 вычисляется разность междупоступающими в него кодами, т. е, реализуется операция Ь 1;= 1; - 1,.Блок 6 производит сравнение(Ь 1; с.величиной апертуры, установленной в блоке12. При ЬЦ М блок 6 выдает импульс положительной полярности, при 6(; )М - отрицательной. Эти импульсы поступают натриггер 7, который имеет два устойчивыхсостояния равновесия и в исходном состоянии закрыт. В этом случае изменение состояния триггера вызывает только положительный импульс, а возвращение к исходномуположению - только отрицательный. Каждый раз при изменении состояния равновесия триггер выдает сигнал, управляющийработой блоков 5, 14.Блок 14 (например, цифровой...

Номер патента: 746673

Опубликовано: 05.07.1980

Авторы: Воловик, Грибок, Солецкий

МПК: G08C 19/28

Метки: данных, избыточности, информации, передачи, сокращением

...списка контрольных значений.Табулятор 4 по скорректированномусписку контрольных значений вычисляет новые коэффициенты полинома, приближающего 1-й сигнал на текущем интервале аппроксимации (или другиехарактеристики аппроксимирующей Функции).С помощью Формирователя 3 в блоке5 памяти находится адрес ячейки буФерного накопителя 6, в которойлежит набор изменяемых коэффициентовполинома, относящихся 1-му измерительному сигналу. Этот адрес подключается ко входу первого переклю чателя 7 адресов и информации. КдрЗгому входу переключателя 7 подключается адрес с индикатора 8 первой свободной для записи ячейки буФерного накопителя. Выбор переключаемого адреса зависит от сигнала сблока 9 контроля погрешности аппроксимации.Блок 9 производит...

Номер патента: 746674

Опубликовано: 05.07.1980

Авторы: Ивахив, Калашников, Мазепа, Рощин, Шейнин

МПК: G08C 19/28

Метки: передачи, приема, сигналов

...превы.шает номер канала, неизбыточный сигнал которого оказался первым в последующей последовательности, то адрес предшествующейпоследовательности не передают. При обратном соотношении указанный адресныйсигнал передают. Если в пределах последовательности не оказалось ни одного неизбыточного сигнала, то передают лишь адресныйсигнал последовательности, Адресный сигнал последней последовательности передаюв,постоянно, он одновременно обозначает начало следующего кадра. Постоянно передают и адресный сигнал первой последовательности кадра.На фиг, 1 представлен предлагаемый способ; на фиг. 2 - график зависимости Р ота и 41Способ передачи и приема сигналоввключает адресный сигнал 1 последней последовательностипредшествующего кадра(ниже сигнал...

Номер патента: 746675

Опубликовано: 05.07.1980

Авторы: Морин, Потапов, Хлобыстов

МПК: G08C 19/28

Метки: передачи, телесигналов

...1 вырабатывает последовательность сигналов, управляющих счнтыванием и регенерацией данных в запомн нающем блоке О, а также работой коммутатора 2, осуществляющего опрос состоя. ния объектов, данные о которы поступают на вход 3 устройства. Результат опроса с выхода коммутатора 2 сравнивается блоком 11 с данными о предыдущих состояниях объектов, поступающими с выхода запоминающего блока 10. Результат сравнения с выхода блока 1 соответственно подается на первый (счетный) вход первого счетчика 12,через инвертор 14 - на второй (счетный) вход второго счетчика 3 и на первый вход (вход сброса) счетчика 13. Счетчик 12 производит подсчет количества изменений в состоянии объектов и по первому изменению в группе объектов, через дешифратор 16...

Номер патента: 746677

Опубликовано: 05.07.1980

Авторы: Андрущенко, Гаврилов, Глушков, Ключко, Попов

МПК: G08C 25/00

Метки: данных, ошибок, передачи, предотвращения, системах

...выдачи сообщения в выходной блокиэ регистра записи. Блок 6 управления выбирается иэ соображений применяемой обратной связи и ускореннойперезаписи информации в промежуткевремени между двумя поступающимисообщенинйи,В исхбдйом соотоянии в регистре2 записи записаны нули, Принятая кодовая комбинация через элемент ИЛИ 1записйвабтся поразрядно в регистр 2,сдвигая нули в анализатор 3 совпадения кодовых комбинаций, и одновременно поступает через другой вход не-."посредственно в анализатор 3 совпадения. Логика рабоТы анализатора 3совпадения кодовых комбинаций такова,"что вслучае несовпадения символовкодовых комбинаций хотя бы в одномиз разрядов, происходит Формированиесигнала "разрешение", -поступающегона управляющие входы элемента 5...

Номер патента: 746678

Опубликовано: 05.07.1980

Авторы: Смотрелкин, Соловьев, Чуканов

МПК: G08C 25/00

Метки: дистанционной, передачи, приемника, угла

...синусно-косинусного трансформатора, ротор приемника вращают по часовой стрелке до установки в нулевое положение. При этом ротор датчика также должен быть установленв нулевое положение, При вращении ротора приемника напряжение на входе Фазочувствйтельного выпрямителя 1 изменяется50 55 бО О 35 25 30 35 по синусоидальному закону, причем максимуму напряжения соответствуют углы поворота ротора 90 и 270 ф, а минимуму 0 и 180. При этом в диапазоне угла поворота ротора от 0 до 180 о фазы напряжений О и Оо совпадают, а в диапазоне от 180 до 360- противоположны. Таким образом, поло,жению ротора. О соответствует минимальное напряжение на выходе фазочувствительного выпрямителя 1 и, при условии вращения ротора по часовой стрелке, переход от...

Номер патента: 746679

Опубликовано: 05.07.1980

Авторы: Домрачев, Котов, Мейко, Сапегин

МПК: G08C 25/04

Метки: код, погрешности, преобразователей, угол

...открывая блок формирования сигнавыхода которого подключены к первым вхо- лов реальной смены кода 8, ключевой эледам ключевых элементов 3 и 4, выходыко- мент 11 и записывая в счетчик 13 числоторых соединены со входами элемента 5 ЙЛИ, пропорциональное вводиму упреждению повыход дешифратора 6 через триггерсо счет-угловой координате сигналов расчетной сме3ны кода по отношению к сигналам реальнойсмены кода.Импульсы с генератора импульсов п 11 оходят через ключевой элемент 11, делитель12 и счетчик 13, емкость которого пропорциональна разрешающей способности преобразователя угол-код, на дешифратор 14,построенный таким образом, что обеспечивает выборочное измерение значений погрешности в соответствии с установленной програМмой.При появлении...

Номер патента: 748482

Опубликовано: 15.07.1980

Авторы: Зайд, Миронов, Пилипенко, Яровенко

МПК: G08C 13/00

Метки: выделения, нестационарных, приема, процессов, стационарных, участков

...в блоки 3, 6, 7. В блоках 6 и 7 ре.зультаты измерения запоминают. В блок 3поступает следующее измерение Х из блока 1 и в этом блоке сравниваются последовательно каждое текущее измерение с предшест.вующими. В результате каждого сравненияформируют сигнал инверсии "1", если измерение больше предшествующего, или сигнал25 инверсии О, если измерение меньше предшествующего,Ф 1 11Каждое значение инверсии, равное 1 , напр авляется в счетчик 4, в котором для каждоготекущего измерения подсчитывается количест.З 0 во инверсии Т,Из блока 1 в блок 8 одновременно пропускаются сигналы в виде порядковых номеров 1,2г 1 и здесь для каждого порядковогономера измерения заданы диапазоны инверсийстационарного участка Т , и Тп, Этизначения направляются в...

Номер патента: 748483

Опубликовано: 15.07.1980

Авторы: Глазков, Крепышев, Скрипник

МПК: G08C 15/10

Метки: передачи, угла, фазового

...фазовый угол и сдвинутыми на фазо.вый угол и несдвинутыми высокочастотнымигармоническими колебаниями поочередно заполняют низкочастотные колебания с частотойповторения, определяемой заданным коэффициентом деления и длительностью в полупе.риод низкочастотного колебания, передачу фазоманипулированного сигнала по линии связиосуществляют одновременно с опорным сигналом, в качестве которого используют исходные гармонические колебания, на приемнойстороне вьщеляют исходные опорные гармони.ческие колебания, путем умножения и делениячастоты которых в то же заданное число раз,что и на передающей стороне, формируютсоответственно опорные высокочастотные гар.монические колебания и опорные низкочастотные колебания прямоугольной формы,...

Номер патента: 748484

Опубликовано: 15.07.1980

Авторы: Коростелев, Костин, Николаев, Переверткин

МПК: G08C 19/28

Метки: данных, информации, передачи, сжатием

...из регистров 4 и 6подается соответственно на первый 10 и вто.рой 11 измерители разности. При этом, еслиразность верхней границы апертуры и приращения окажется меньше ( - (У), или разностьнижней границы и приращения больше 1+0),то выборка считается неизбыточной по алто.ритму интерполятора нулевого порядка, и насигнальном выходе соответствующего измери.теля разности появится сигнал неизбыточностивыборки по алгоритму интерполятора нулевогопорядка. Этот сигнал проходит через элементИЛИ 13 и в момент появления соответствую.щего тактирующего импульса из блока управ.пения 17 установит в единичное состояниепервый триггер 12 и в нулевое состояние третий триггер 18,Если разность верхней границы и приращения окажется больше (+д), то на...

Номер патента: 748485

Опубликовано: 15.07.1980

Авторы: Коростелев, Костин, Михальченко, Онищенко, Толокольников

МПК: G08C 19/28

Метки: данных, передачи, сжатием, сообщений

...отсче та с выхода сумматора, а в ячейку 2 заносится ассоциативный признак неизбыточностиотсчета, содержащегося в этой ячейке (такимпризнаком может являться, например, единица,в специально отведенном разряде ячейки).Аналогичным образом обрабатываются пер.вые отсчеты,Япо всем каналам (1 =1,2,3 О),где и - число каналов. Обработка вторых - 82 и последующих 5 отсчетов проис.ходит следующим образом.Пусть в момент 1 коммутатор 1 коммути.рует ь.й канал. Тогда на цифровом выходекоммутатора появится отсчет 5, который.подается в ячейку 2, блока памяти 3, гдеон запоминается. Одновременно происходитпоследовательная перезапись содержимого ячеекпамяти в ячейки о большим индексом:ю 2 н Дв 2 й-"2 и" я "2 22кь 21 г 55 где ( - ф.) означает пересылку.В...

Номер патента: 748486

Опубликовано: 15.07.1980

Автор: Перевалов

МПК: G08C 19/28

Метки: телесигнализации, телеуправления

...работы, Послеисполнения указанныхкоманд блоком 21 управления по второму выходу дается командана открытие ключа 12 и по первому выходудается номер группы объектов управления.Команда-адрес от формирователя 7 проходитчерез открытый по команде от блока 21 управления ключ 12 на первый вход шифратора13, кодируется шифратором 13 и в виде ком.бинации сигналов передается передатчиком 14в подключенный коммутатором 15 канал теле.управления.. Комбинация сигналов об исполнении команды адреса управляемым объектом принимаетсяиз подключенного, коммутатором 16 каналателесигнализации приемником 17, декодируетсядешифратором 18 и подается на блок 19, вкотором формируется сигнал. адрес управляемо.го объекта,В блоке 9 сравниваются получаемые...

Номер патента: 748487

Опубликовано: 15.07.1980

Автор: Сучок

МПК: G08C 19/28

Метки: кодо-импульсное

...показано ца чергеже, на кодовых дорожках 18-20 соответ.ствует кодовой комбинации второго уров.ня квантования, т.е, контакт считывания 21нахолится ца токопроволящей части дорож.ки 18 и соединен напрямую проводом 1 сприемными реле 4 и 5; контакт считывания22 нахолится также на токопроводя 1 цей части дорожки 19 и соединен через анод-катодлиола развязки с линейными приемнымиреле 6 и 7 проволом 2; контакт считывания23 находится на изолирующей части дорожки 20.Все три дорожки как вилно из чертежа,соединены своими токопроводящими частями через лиолы развязки импульсов соответствующей полярности каналом связи сириемиьм реле, а контакты считывания объединены ца землю (пину нулевого потенциала 25).Г подачей питания иэ сети на трансформатор 24...

Номер патента: 748488

Опубликовано: 15.07.1980

Авторы: Болотников, Боярова, Паранюшкин, Руссинов

МПК: G08C 19/28

Метки: избыточности, информации, сокращения

...последней переданной точки А",хранимой в справочном запоминающем блоке 1.Справочный запоминаюдщй блок 1 предназначен для хранения последней переданной вели.сЧины для каждого информационного каналаи суммы кодов,й А," а также соответ.=ствующих пределов допусков д, и 6, Далеевычисляемая разность поступает в компаратор5, где сравнивается по модулю с заданнойпогрешностью О, поступающей из справочногозапоминающего блока 1 по сигналу управления, вырабатываемому блоком хронированияи управления 3,Если разность больше величины д,1 , токомпаратор 5 не вырабатывает сигнал на выходе элемента И 7, и существенная выборкавводится в справочный запоминающий блок 1для использования в качестве Ао, Кромеитого, существенная выборкапоступает из...

Номер патента: 748489

Опубликовано: 15.07.1980

Автор: Бантюков

МПК: G08C 19/28

Метки: телесигнализации

...адресом, появляется сигнал, которыйустанавливает в единичное положение ВВ-триггер 26, на остальных периферийных пунктах2 на выходах дешифраторов 24 сигнал не по.является,и триггеры 26 остаются в нулевомсостоянии. На вызванном периферийном пункт2 сигналом с единичного выхода триггера 26открывается элемент И 27 и подается сигнал,запускающий формирователь 23 ответногокода. В соответствии со значением каждой 5 10 е15 20 25 30 35 40 45 50 е 55 позиции кода на сигнальном входе периферийного пункта формирователь 25 формирует по длительности каждый импульс ответного кода (1010), не изменяя при этом величину периода импульсов кода, через открытый элемент И 27 код поступает в линию связи 3. Поступивший в линию код закодирован дваж. ды -...

Номер патента: 748490

Опубликовано: 15.07.1980

Автор: Арьков

МПК: G08C 19/48

Метки: дистанционная, передача, сельсинах

...резисторов и пе.реключающих устройств коммутатора.Цель изобретения - повышение точностипередачи сигнала.Указанная цель достигается тем, что в пазахнеподвижного индуктора сельсин-датчика раз.мешены дополнительные обмотки возбуждения,подключенные к выходу коммутатора.Существо изобретения поясняется чертежом,где представлена схема дистанционной пере.дачи,Дистанционная передача содержит коммута.тор 1, сельсин-датчик 2 с неподвижным индук.тором 3 и размещенными на нем обмоткамивозбуждения, трехфазную линию связи 4,сельсин-приемник 5 с индуктором 6.При работе передачи по одному каналумогут быль переданы несколько последовательных сигналов, поступающих через коммутатор 1. в разные обмотки возбуждения индук.тора 3 сельсин датчика 2....

Номер патента: 748491

Опубликовано: 15.07.1980

Авторы: Иванов, Сергеев, Чуриков

МПК: G08C 25/02

Метки: данных, передачи, системы

...приемника.Целью изобретения является повышениедостоверности передаваемой информации и надежности устройства,Цель достигается тем, что в устройствовведены третий сумматор по модулю два,имитаторы краевых искажений и датчик сигналов ошибок, первый вход которого подключенк выходу элемента задержки, второй вход -к пятому выходу блока управления, выход -к первому входу третьего сумматора по модулю два, второй вход которого подключенк выходу датчика ответных последовательное.тей; выход третьего сумматора по модулю дваподключен к первому входу первого имитатора краевых искажений, второй вход которогоподключен к шестому выходу блока управле.ния, выход - ко второму входу оконечногоприемника, первый вход второго имитаторакраевых искажений...

Номер патента: 750538

Опубликовано: 23.07.1980

Авторы: Баркетов, Лаврентьев, Сергеев, Хакало

МПК: G08C 15/00

Метки: адаптивное, адресное

...при работе системыв заштрихованной области.Границы получаются из выражений(2) и (3) с использованием выраженя (1) подстановкой вместо Би И величины М.60 Получаемь,й-пЕод йб 5Отсюда получаем границы для К"Йг)Кк 6 оф ИЕод К БгТаким образом, если измеренное значение К не достигло значения 1 огК/огй, используется кодированиепропусков, если К 1 офг Й - используется раздельная адресация, поинахождении н гранидах в аз"- , синера 2-зу и 1 о Б сверху происходит формиьгрование общего адреса. ВеличиныГо И иизвестны априори, пор 2 Офо Нскольку количество датчиков в РТСопределяется конструктивными особенностями телеметрической системы.Определение К сводится к вычислению отношения Н/по где И числоканалов известное априори, а подсчет. по...
