Номер патента: 1471208

Опубликовано: 07.04.1989

Автор: Лобунец

МПК: G08C 19/16

Метки: контролируемого, пункта, системы, телеизмерительной

..., происходят перезаряд конденсаторов блока 14 синхронизации и открывание его транзистора на короткий промежуток времени, При этом интегрирующий 40 операционный усилитель 13 обнуляетсяи начинает интегрировать выходное напряжение датчика 1 1 посылок. При достижении выходным напряжением интегрирующего операционного усилителя 4513 порога срабатывания дискриминатора 15 амплитуды последний срабатывает и открывает транзистор формирователя 16, в результате чего конденсатор формирователя, ранее заряженный по цепи: шина питания, резистор формирователя 16, собственно конденсатор, переход база-эмиттер первого транзистора переключателя 20, общая шина,начинает перезаряжаться по цепи: 55нижний вывод обмотки трансформатораблока 10 питания, диод 19,...

Номер патента: 1471209

Опубликовано: 07.04.1989

Авторы: Кашин, Рачков

МПК: G08C 19/16

Метки: дуплексной, информации, передачи

...35 и 36 высокого уровня сохраняется низкий уровень, который, проходя через элементы НЕ 4 И-НЕ 5, появляется на входе-выходе 2. В то жевремя через элемент НЕ 8 на вход 23элемента И-НЕ 10 поступает высокийуровень, а на вход 24 - низкий уровень через диод 12 с выхода элемента И-НЕ 28, на котором смена состояния с низкого на высокий уровень сигнала задерживается конденсатором 14 на время большее, чем время, необходимое для появления низкого уровня на входе 23 элемента И"НЕ 10. На выходе последнего сохраняется высокий уровень, который по второму проводу 38 линии связи поступает на вход элемента НЕ 25, на выходе элемента НЕ 25 и на входе 33 элемента И-НЕ 27 сохраняется низкий уровень, на выходе элемента И-НЕ 27 сохраняется высокий уровень...

Номер патента: 1474713

Опубликовано: 23.04.1989

Авторы: Кузнецов, Попова

МПК: G06F 13/00, G08C 15/06

Метки: команд, телеуправления, формирования

...ключа 7, а следовательно, и на управляющем входе второго коммутатора 8 уровень "О", Таким образом, на выходах кодера 4 Формируется двоичный код команды, поступившей в устройство по первому каналу.На входах первого дешифратора 2 команда отсутствует, а на входы второго дешифратора 9 поступает команда из второго канала, На управляющем входе первого дешифратора 2 формирует 50 ся уровень "1", так как на его входах команда отсутствует. Зтот сигнал в виде "О" с выхода первого элемента НЕ 1 поступает на управляющий вход55 первого коммутатора 3 и на первый вход элемента И 5.На управляющем выходе второго де/ шифратора 9, на вход которого из. второго канала поступила команда,Формируется уровень О, Тогда свыхода второго элемента НЕ 6 на второй...

Номер патента: 1474714

Опубликовано: 23.04.1989

Автор: Шмагин

МПК: G08C 19/16

Метки: измерений, передачи, сигналов

...относится к областителеизмерений и может. быть использовано., в скважинной измерительнойаппаратуре.Целью изобретения является расширение динамического диапазонаустройства.На чертеже представлена схемаустройства.устройство содержит модулятор 1,канал 2 связи, задатчик З.параметровканала связи,.демодулятор 4 на при"емной стороне, демодулятор 5 напередающей стороне, регистратор 6сигналов, компаратор 7, датчик 8,интегратор 9.Устройство работает следующимобразом,Сигнал с модулятора 1 поступает через.задатчик 3 пвраметровханала связи, служащий для изменения СиФнала модулятора в соответствии с изменением, происходящим в реальном . канапе .2 связина вход демодулятора 5, Сигнал:с последнего обра-. батывается н компараторе 7, и раз-. ностный...

Номер патента: 1474715

Опубликовано: 23.04.1989

Автор: Кучеренко

МПК: G08C 19/22

Метки: информации, передачи

...состоянии работа счетчика 7 и преобразователя 5 заблокирована отсутствием сигнала на входе13 устройства, по входу 10 в вычитатель 3 заносится константа, соответствующая длине Т цикла передачи,Это выполняется всякий раз во времяформирования импульсного сигналацикловой синхронизации, По входу 9в сумматор 1 постоянно поступаетконстанта, соответствующая минимально допустимой длительности С0 в 1 пинформационного импульсного сигнала.,По входу 8 в начальный момент чвсякий раз по сочетанию признаковна выходах 11 и 12 устройства в сумматор 1 поступает код очередногоинформационного сигнала,Запуск устройства осуществляетсяпо входу 13, прн этом происходитобнуление счетчика 7 и разрешаетсяработа преобразователя 5, на выходе12 которого появляется...

Номер патента: 1474716

Опубликовано: 23.04.1989

Автор: Липский

МПК: G08C 19/28

Метки: информации, сжатия

...сигналу считывания с выхода "Считывание" устройства существенный отсчет Ън и соответствующееему значение аргумента 1 с выходов7и. Т устройства считываютсяпотребителем,2, Затем блок 3 управления (всостоянии А 2) выдает команду с выхода 16, что приводит к обнулению сумматора 9 (О, = 0)., сумматора О(Р, = 0) и счетчика 2;3. Далее блок 3 управления (всостоянии АЗ) осуществляет вылачукоманды с выхода 13. по которой происходит следующее:в первый регистр 4 записывае-.сяс входа У устройства значение гекушего отсчета У;, которое после этогостановится предыдущим отсчетом Ув счетчик 2 добавляется единицаи тем самым вычисляется соответствующее новому значению У;, значениеС;1 ф яс выхода Запрос устройства в источник данных выдается сигнал запроса...

Номер патента: 1474717

Опубликовано: 23.04.1989

Авторы: Беляков, Слонов, Суринов

МПК: G08C 19/28

Метки: телеуправления

...соответствующее наличию логической единицы на его выходе.Выходной сигнал триггера 62 поступает на тактовый вход кодирующегоблока 11 Фиг,1 и запускает его всоответствии с командой, поступающейна вход 23 устройства.Кроме того, выходной сигнал триггера,57 преобразуется второй дифференцирующей цепью 58 (фиг,5) н короткий импульс, который запускает Формирователь 56 интервала времени передачиИнтервал времени передачиопределяется временем надежного рас 147471730 Блок формирования интервала приема (фиг.4) состоит из двухполупериод 55 ного выпрямительного моста 53, подключенного к дополнительной обмотке трансформатора бгока 15 питания(фиг.1) Выходное напряжение выпряпознавания команды телеуправленияприемным полукомплектом в...

Номер патента: 1474718

Опубликовано: 23.04.1989

Автор: Багмет

МПК: G08C 19/28

Метки: измерительная

...77 и на вход элемента И 19 блока ф о р м у л а и э о б р е т е н и я 2 вычитания поступает логическая"1", тем самым в реверсивный счетчик Измерительная система, содержа блока 2 вычитания разрешается по- щая емкостные датчики, выходы котоступление эталонной частоты, рых подключены к информационным вхоЧетвертый тактовый импульс вновь дам коммутатора, блок управления, переключает первый счетчик-дешиф- выходы первой группы выходов котороратор 77, чем прекращается прохожде- го подключены к управляющим входам ние эталонной частоты в реверсивный коммутатора, входы/выходы группы45счетчик 24. Со счетчика-дешифрато- . входов/выходов блока управления подра 77.импульс поступает на транскрип". ключены к входам/выходам первой тор 5, где...

Номер патента: 1476510

Опубликовано: 30.04.1989

Авторы: Былинский, Иванов, Кондратенко, Корнеев

МПК: G08C 19/28

Метки: дешифрации, команд, приема

...импульсу кодовой последовательности. Второй импульс кодовой последовательности с выхода первого элемента И-НЕ 17 поступает на первый вход второго элемента И-НЕ 18, на второй вход которого поступает уровень логической единицы с выхо" да первого триггера 6, который проходит на выход второго элемента И-НЕ 18, вызывая срабатывание четвертого триггера 9, запуск второго селектора 16 длительности. Кроме того, он поступает на тактовый вход регистра5 14 24 сдвига, счетный вход счетчика 25, первый вход первого элемента И 22, второй вход которого соединен с выходом селектора 2 кодового признака единицы. При срабатывании четвертого триггера 9 на его выходе появляется уровень логической единицы, который поступает на второй вход второго элемента ИЛИ...

Номер патента: 1476511

Опубликовано: 30.04.1989

Авторы: Матыцына, Прошкин

МПК: G08C 21/00

Метки: информации, кодирования, местоположении, транспорта

...кода участков и точек выбирается равным друг другу.При переходе транспорта на соседний участок происходит смена кода участка.30Датчик 2 разветвления пути (фиг.З) представляет собой две подвижные контактные пластины 17, каждая из которых поворачивается вокруг оси 18, расположенной в опоре 19. К пластине 17 прикреплены возвратные пружины 20. Перед подвижной контактной пластиной 17 расположены контакты 21, замкнутые в электрическую цепь.Устройство работает следующим об 40разом.Передатчик запускается от выключателя. Одновременно от передатчика 3 запускается линейный измеритель 8, в котором содержатся фиксированные значения линейного расстояния, по достижении которых линейный измеритель 8 выдает импульс напряжения на кольцевой...

Номер патента: 1478239

Опубликовано: 07.05.1989

Авторы: Гавзов, Дрейман, Илюхин

МПК: B61L 19/14, G08C 19/28, H04J 3/04 ...

Метки: временным, каналов, разделением, сигналов, синхронной, системы, стрелок, телемеханики, централизации, циклической, электрической

...тактовых импульсов с выхода генератора 1 на вход распределителя 2 распорядительного поста и с выхода генератора 31 на вход рас 1478239пределителя 32 исполнительного поста оба распределителя переключаются синхронно и синфазно. В конце каждого цикла работы распределителей 2 и 32 число тактов в которых равно числу позиций распределителей и, блоки 4 и 34 передачи и приема импульсов . синхронизации (после появления сигнала на выходах и распределителей 10 2 и 32) формируют импульс цикловой синхронизации. На распорядительном посту он с выхода блока 4 поступает на входы установки в исходное состояние распределителя 2 и генератора 1 15 и на первый вход блока 5 контроля синфазности, на второй вход которого поступает сигнал с пятого выхода...

Номер патента: 1478240

Опубликовано: 07.05.1989

Авторы: Верховский, Винарик, Коломийцев, Косенко, Начвин, Сидяк

МПК: G08C 19/28

Метки: телемеханики

...сигнал с первой позиции распределителя 2. В этом случае сигнал с первого выхода распределителя 2, проходя через элемент И 12, сбрасывает распределитель 2 и одновременно переключает распределитель 3. Этим же сигналом (на одном из входов формирователя 4) на выходе формирователя 4 производится смена полярности проводов 24 и 25, включается следующая ячейка распределителя (14.1-14,И) и система переходит к опросу следующего КП 1 З.1-1 З И.Сброс распределителя 2 производится в случае отсутствия замыкания датчиков 16 телесигнализации на данном КП на первой позиции распределителей 2 и 15, Следукщим импульсом на выходе генератора 1 через провод 27 распределитель 2 возвращается в первую позицию и при отсутствии сигнала ТС (ни один из датчиков...

Номер патента: 1479951

Опубликовано: 15.05.1989

Авторы: Кулапин, Мартяшин

МПК: G08C 19/36

Метки: дистанционного, показаний, прибора, стрелочного, съема

...электродами 4 и 5;К - сопротивление датчика 1между электродами 5 и 6.Одновременно напряжение с выхода компаратора 3 поступает на вход интегратора 2, напряжение на выходе которого имеет вид- постоянная времени интегратора;с - текущее время. В момент равенства напряжений на входах компаратора 3 выходное напряжение последнего скачком изменится на противоположнее и станетравным -О.Интервал времени до смены поляр ности выходного напряжения компаратора будет определен из условия равенства напряжений на входах компаратора При изменении полярности выходного сигнала компаратора весь процесс повторится, но с противоположными знаками, таким образом период электрических колебаний, возникающих в устройстве, будет Так как емкостная точка...

Номер патента: 1481825

Опубликовано: 23.05.1989

Авторы: Никуленков, Теняков, Чернявский

МПК: G08C 19/02

Метки: балансное, телемеханики

...на диспетчерском пункте источник питания, отрицательная клемма которого соединена с первым выводом первого резистора первой це-, почки из последовательно соединенных схемы соблюдаются только для элемента 13, и на выходе 14 устройства появляется сигнал, соответствующий5передаваемой с диспетчерского пункта команде. Поскольку в этот моментна входах всех остальных элементов8 и 13 сравнения как диспетчерского1, так и контролируемого 3 пунктовприсутствует напряжение разбалансатой или иной полярности, то на всехвыходах устройства, за исключениемвыхода 14 , напряжения равны нулю,При замыкании в диспетчерском 15 пункте 1 любого другого ключа 7 насоответствующем выходе 14 контролируемого пункта 3 появляются выходныесигналы, аналогично указанному...

Номер патента: 1481826

Опубликовано: 23.05.1989

Авторы: Котт, Пржегорлинский

МПК: G08C 19/16

Метки: дистанционным, телеметрическая, управлением

...1 О и ответвляемая в стабилизатор 18 тока, обеспечивает питание всех узлов управляемой части 2 системы. Напряжение питания стабилизируется стабилизатором 19 напряжения параллельного . К - максимальное допустимое ак"мекстинное сопротивление линиц связи;Ю, - минимально возможное падениенапряжения на стабилизаторе 18 тока приемной стороны, при котором стабилизатор 18 тока выполняет свои Ауцкции.Постоянная составляюшая выходного напряжения преобразователя 8 ток - напряжение равна где й - сопротивление резистора цеоепи обратной связи операционного усилителя (преобразователя 8 ток-напряжение).Из (3) видно, что изменение любой составляющей тока (при изменениях температуры, с течением времени) приводит к изменению постоянной составляющей...

Номер патента: 1481827

Опубликовано: 23.05.1989

Авторы: Селивахин, Слонов, Суринов

МПК: G08C 19/16

Метки: проводам, сети, телеуправления, трехфазной, электрической

...выше-порога срабатывания первого порогового элемента 13, чей порог выбирается несколько меньшим, сигнал поступает на вход элемента 14 задержки и далее на управляющий вход элемента 15 "Память", сигнал с выхода которого через элемент ИЛИ 17 переключает порог срабатывания второгол л л л л,з озимь 1Устройство для телеуправления попроводам трехфазнай электрической сети, содержащее передающий комплект,состоящий из блока формирования зоны передачи, вход которого объединенс выходом передатчика и подключен кпроводам электрической сети, выходблока формирования передачи соединенс первым входом элемента И, выход 45которого через модулятор соединенс первым входам усилителя хищности,выход которого соединен с входомпередатчика, блок кодирования,...

Номер патента: 1481828

Опубликовано: 23.05.1989

Авторы: Ахмадиев, Батюк, Брыкин, Грицык, Карпенко, Левицкая, Луцык, Любецкая, Паленичка, Черчык

МПК: G08C 19/28

Метки: информации, передачи, приема, телеметрической

...разряда инвертируется, в противном случае оно не изменяется. Таким образом, информация о наличии ошибки при передаче кода адреса передается обратно в блок 11. Эта информация неправильно передается в случае, когда одновременно возникает одиночная ошибка при передаче адреса и данных, Однако этот случай практически исключается из-за малого значения вероятности ошибки. Код данных из передатчика 14 данных через канал 12 связи поступает на вход приемника 4 данных в блоке 11. Первый импульс кода данных является стартовым импульсом, который с выхода приемника 4 данных поступает на вход сброса детектора 7 сбоя. В последнем при этом происходит сброс таймера 32 в нулевое, состояние, и одновременно этот стартовый импульс по ступает на...

Номер патента: 1481829

Опубликовано: 23.05.1989

Авторы: Верхградский, Торлин

МПК: G08C 19/28

Метки: передачи, сигналов, цифровых

...в сети передачи данных. Если синхроимпульс отсутствует больше времени передачи одного самого длинного сообщения, тоблок 8 запуска и контроля формиРУети передает в сеть передачи данныхновый запускающий синхроимпульс, Если он передает синхроимпульсы повторно и заданное количество раз они невозвращаются на его вход, то на выход 19 выдается общий сигнал "Авария,Линейный переключатель 1 работает в двух режимах: при включенномприемопередатчике (блоке телемеханики) 12, который он обслуживает и привыключенном или поврежденном блоке12 телемеханики либо отключенной илиповрежденной линии 9 связи, котораясоединяет линейный переключатель 1с соответствующим блоком 12 телемеханики.Линейный переключатель 1 работаетследующим образом,40При...

Номер патента: 1481830

Опубликовано: 23.05.1989

Автор: Кулагин

МПК: G08C 19/28

Метки: движения, объектов

...И 21 поступает потенциал логической "1". При входе объекта в зону действия датчика 4 на входе формирователя импульсов вырабатывается импульс логической 1 .Этотив 45 импульс через элементы И 21 и 22 поступает на С-вход Р-триггера 19, в него записывается логическая "1, которая поступает с выхода Р-триггера 16, а также через элемент НЕ 20 на С-вход Р-триггера 18, устанавливая на его прямом выходе потенциал логического "0", На первые входы элементов И 22,23 поступают сигналы соответственно логических "О" и "1", 55 При дальнейшем продвижении объекта на выходах элементов ИЛИ 9 и 10 появляется серия импульсов, аналогичная указанной, результатом которой явл" ется запись в Р-триггер 6 логической "1" и появление на выходе элемента И 21 импульса...

Номер патента: 1481831

Опубликовано: 23.05.1989

Авторы: Морин, Потапов, Прокопенко, Хлобыстов

МПК: G08C 19/28

Метки: адаптивное, информации, объектов, приема, рассредоточенных

...канале,15 -15 с помощью линейного блока 16, блока 17 приема и контроля, таймера 25 и счетчика 24 Каждый линейный блок 16 согрягает информационный канал с дуплексным каналом связи и выполняет преобразование сигналов: демодуляцию (прием) и модуляцию (передача).Принимаемые из канала связи кодовые посылки поступают с линейного блока 16 на блок 17 приема и контроля, счетчик 24, а также на модулятор своего же линейного блока 16, с которого они посылаются по обратному каналу связи на объект (информационная обратная связь), В блоке 17 осуществляются регенерация кодовых по 5 14сылок,тактовое и цикловое фазирование и проверяется соответствие кодовых комбинаций помехоустойчивому коду,. Счетчик 24 подсчитывает количество Аронтов...

Номер патента: 1481832

Опубликовано: 23.05.1989

Автор: Русаков

МПК: G08C 19/28

Метки: информации, передачи, приема, цифровой

...поступать в произвольный моментвремени. В этом случае с информационного (первого) выхода приемника22 на последовательный вход регистра 23 начинает поступать информационная последовательность, а на входысинхронизации регистров 2332 исчетный вход делителя 34 частоты -тактовая частота. Информация продвигается последовательно, поразряднос первого регистра 23 на второй регистр 32,Код информации, записанный во втором регистре 32, подается на первыевходы блока 33 без инверсии, а кодинформации, записанный в первомрегистре 23, подается на вторые входы блока 33 сравнения через блок 31элементов НЕ, В случае совпадениякодов блок 33 формирует сигнал напервый вход элемента И 26. На второй вход последнего должен поступитьсигнал с выхода...

Номер патента: 1483475

Опубликовано: 30.05.1989

Авторы: Ершов, Кан, Самсонов

МПК: G08C 19/22

Метки: информации, передачи

...и посылаемые в канал связи, На диаграмме фиг.2 В представлены те же импульсы, но подвергнутые искажению в канале сйяэи, и опорное напряженйе П срабатывания компаратора на приемной стороне. На диаграммах приняты следующие обозначения: ТТ длительность интервалов между передними фронтами двух соседних импульсов; Тз - длительность интервала между задними фронтами тех же импульсов; 1,- длительности импульсов, вырабатываемых соответственно в нечетных и четных интервалах времени. Величина т пропорциональна1измеряемому напряжению и может быть определена на приемной стороне по формулеТ 2 - Тз 1,Как видно из диаграммы фиг.2 В, искажение фронтов импульсов не приводит к ухудшению точности измерения величии Т, Тз и, следовательно,...

Номер патента: 1483476

Опубликовано: 30.05.1989

Авторы: Ивахив, Пуйда, Пучинский

МПК: G08C 19/28

Метки: передающее, системы, телеизмерительной

...поступает на соответствующий второй вход анализатора 5 погрешности. Каналу, признанному анализатором 5 погрешности активным, дается разрешение на передачу приращения по второму выходу анализатора 5 погрешности. Этим же сигналом после задержки в первом элементе 11 по входу управления открывается шестой ключ 27 и в элемент 28 памяти записывается текущее выборочное значение данного источника, признанного наиболее активным среди всей совокупности источников Одновременно с поступлением на нормировку разность из элемента 26 вычитания поступает на определитель полярности, Определитель полярности реализован на инверторе 31, элементе 32 сравнения, элементе 33 сравнения и генераторе 34 линейного напряжения. Модуль сигнала приращения...

Номер патента: 1483477

Опубликовано: 30.05.1989

Авторы: Бухмин, Надеев, Фаткуллин, Феоктистов, Чабдаров

МПК: G08C 19/28

Метки: временных, импульсно, кодов, последовательности, приема

...выходе дешифратора 5 появляется импульс, свидетельствующий о наличии старт-групп, который подаетсяодновременно на выход "Старт" и навход "Пуск" распределителя 2 импульсов. Последний представляет собой 774преобразователь типа код-временной интервал, код номера абонента принимаемой посылкив котором кодируется во временном положении стоп-группы первого подцикла. Приемной станции известен код номера абонента, от которого должна поступать очередная посылка, и известна временная структура стоп-группы, следовательно, известно временное положение импульсов стоп-группы первого подцикла. Распределитель 2 йормирует импульсы в нужные моменты времени (фиг.3 а - инйормационная посылка; йиг.36 - вы" ходы распределителя 2 импульсов).СТроб на каждом...

Номер патента: 1483478

Опубликовано: 30.05.1989

Авторы: Надеев, Феоктистов, Чабдаров

МПК: G08C 19/28

Метки: временных, импульсно, кодов, последовательности, приема

...а на приемной станции известен код номера абонента, от которого должна поступать очередная посылкато известно и временное положение импульсов стоп-группы первого подцикла. Блок 2 формирует импульс, совпадающий во времени с первым импульсом стоп-группы первого подцикла. Этот импульс поступает на вход "Стоп" усреднителя амплитуд 3 и останавливает его, На выходе усредни" .теля 3 остается среднее значение амплитуды импульсной помехи (в интервале времени от последнего импульса старт"группы до первого импульса стоп-группы первого подцикла могут быть только импульсы помехи). С выхода усреднителя 3 среднее значение амплитуды помехи поступает на вход дешифратора 5 и определяет страницув его памяти, где записаны разрешенные комбинации для...

Номер патента: 1492360

Опубликовано: 07.07.1989

Авторы: Бельских, Грабовский, Романов, Фомичев

МПК: G08C 19/28

Метки: информации, передачи

...в который записывается код адреса сообщения, поступающий с информационного выхода шифратора 9 на информационный вход регистра 10 адреса,С выхода элемента 28 задержки(диаграмма 3, фиг,3) импульс поступает через элемент ИЛИ 26 на сбросовыеК-входы триггеров 3-Зп и триггера 6,устанавливая (подтверждая) их в нулевое состояние,К тому же моменту времени на выходе "4" счетчика 8, появляется высокий потенциал (диаграмма И, фиг,3),который открывает элемент И 16, изакрывает через инвертор 20 элемент И 14 (диаграмма К, фиг.З). Споступлением на счетный вход счетчика 8, шестого тактового импульса наего выходе "2" появляется второй импульс (диаграмма Г, фиг.3), которыйпроходит через открытый элемент И 1,10 15 20 25 30 35 5 149 (диаграмма Л, фиг.З) и...

Номер патента: 1492361

Опубликовано: 07.07.1989

Авторы: Игнатьев, Кишенский, Крекер, Решетников

МПК: G08C 19/28

Метки: адаптивное, телеметрическое

...48) навходы 27 и 28 второго блока 10 сравнения кодов поступают идентичные коды коэффициента группы, записанногопо первому адресу (следует различать"номер" коэффициента, определяющийего положение в общем массиве и коэффициентов и "адрес коэффициента, определяющий его положение в группе и;элементов). Блок 10 выдает сигнал вслучае, когда значение кода на входах 27 больше значения кода на входах 27, Таким образом, в первом такте блок 10 не выдаст сигнала и навтором такте будут сравниваться второй коэффициент (по входам 27) ипервый коэффициент (по входам 28),С каждым тактом работы счетчика 48адрес коэффициента на входах 27 увеличивается на единицу, а при отсутствии сигнала с выхода блока 10, адрес,записанный в регистре 11,...

Номер патента: 1492362

Опубликовано: 07.07.1989

Авторы: Антонюк, Долинов, Колосова, Окулова, Шурыгин

МПК: G08C 19/28

Метки: адаптивный, коммутатор, системы, телеизмерительной

...момент времени от предыдущей группы, то на выходе дискриминатора О появляется сигнал, который разрешает запись двоичного кода счетчика 14 в регистр 9. Если амплитуда входного импульса меньше амплитуды импульса от предыдущей группы, то перезапись кода в регистр 9 не осуществляется. Таким образом, после опроса дешифратора 19 всех групп в старших разрядах регистра 9 оказывается записанным двоичный код адреса группы 2 с максимальной5 149погрешностью аппроксимации. В младший разряд регистра 9 при каждой перезаписи записывается адрес канала 1н группе 2 ("1" или "О" в зависимости от состояния соответствующегоО-триггера 8).Адрес канала в группеобразуется при помощи формирователя 18, который предствляет собой логический коммутатор,...

Номер патента: 1494023

Опубликовано: 15.07.1989

Авторы: Грубов, Заволженский, Король, Пантюхин

МПК: G08C 19/28

Метки: адаптивная, телеизмерительная

...5, и все процессы на передающей стороне повторяются.При отсутствии сигнала существенного отсчета на третьем входе элемента ИЛИ-НЕ 7 сигнал равен единице, а на его выходе - равен нулю и ложной записи импульсов в первый вход блока 20 не происходит.На приемной стороне М-последовательностей сигналов, образующих теле- метрический кадр, поступают на входы согласованных фильтров 25-28, структуры которых соответствуют структурам используемых М-последовательностей. При поступлении маркерной М-последовательности откликается фильтр 25, сигнал с его выхода запускает блок 29 синхронизации, формирующий кадровые и канальные импульсы. Сигнал с выхода фильтра 27, пройдя через элемент ИЛИ 27, записывает в первый разряд блока 33 восстановления кода адреса...

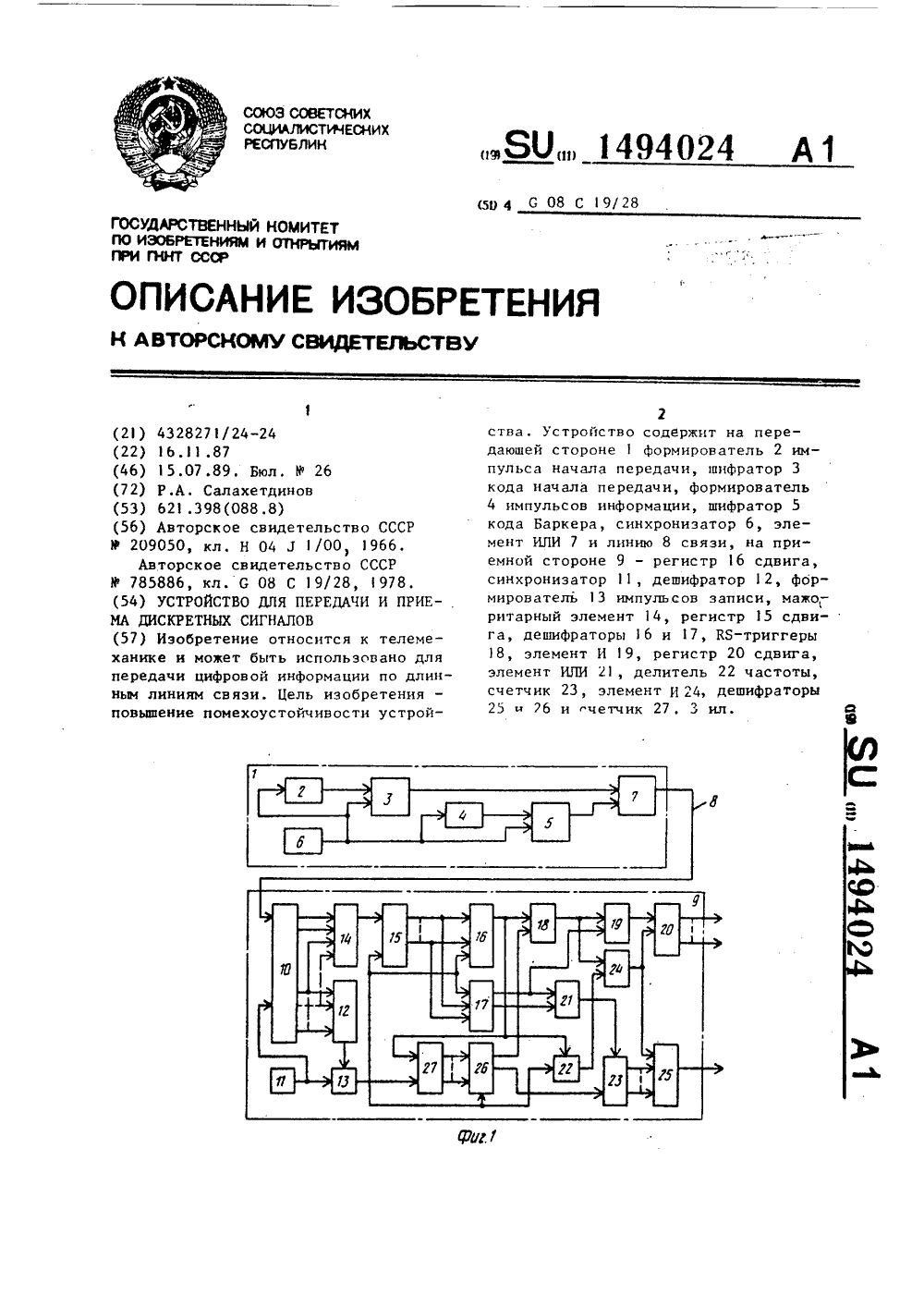

Номер патента: 1494024

Опубликовано: 15.07.1989

Автор: Салахетдинов

МПК: G08C 19/28

Метки: дискретных, передачи, приема, сигналов

...элемента 14 - уровни сигнала 33, где длительности разрядов искажены; в тактах б,в,г, - три единицы, в так тах е,ж,и - три нуля, для импульсов записи 37 - сигнал 36 тоже искаженпо .длительности, на входах элемента 14 уровни в тактах б,в,г - три единицы, в тактах д,е,ж - три нуля, 20 в тактах и,к,л - две единицы и один нуль, в тактах лм,н - три нуля, однако мажоритарный элемент 14 исправляет искаженные разряды. Информационные разряды с выхода мажоритарного 25 элемента 14 поступают на вход третьего регистра 15 сдвига и записываются последовательно импульсами записи, поступающими с выхода формирователя 13. Информация с выходов разрядов 30 третьего регистра 15 сдвига параллель. но поступает на входы дешифратора 16 кода начала передачи и...
