G08C — Системы для передачи измеряемых переменных величин, управляющих или подобных сигналов

Номер патента: 433528

Опубликовано: 25.06.1974

Авторы: Герасимов, Сафаров

МПК: G08C 19/28

Метки: параметров, передачи, сигнальных, функцжнальньис

...1) изменяется внутри шалы. При 4 о срабатывании, например, первого сигнального датчика, подключенного на вход данного ., анала, по которому передается параметр Ду (1), величина сигнала ункцианальфого 45 параметра изменяется скачком иа величину + -ф- . При срабатывании второго сигнального датч;ка - на величину + - - и т.д. Если 5 оЬ к моменту срабатывания сигнального датчика величина отсчетафункционального параметра Яф ( , то скачок пра сходит Ь55 вверх на величину"тлЕсли ят( )- - тн скачок происходит вниз на величиЬ Ь Ь ну Лля передачи по информационным каналам наряду с функциональными параметрами сигнальной информации в устройстве формируются стробы выбора каналов, для совмещения вырабатываются стробы для сигнальных параметров, а также...

Номер патента: 434441

Опубликовано: 30.06.1974

Авторы: Евсгропов, Егоров, Карагандинский, Проектно, Экспериментальный, Юркович

МПК: G08C 19/48, G08C 25/00

Метки: дистанционной, нулевого, положения, сельсинов-приемников, установки

...с сельсина-приемника поступает на фазочувствительный выпрямитель (ФЧВ) .При замкнутых контактах реле 3 сельсины работают в трансформаторном режиме работы, а при замкнутых размьпсающих контактах - в индикаторном режиме; при этом в цепь, соединяющую третью роторную обмотку сельсина-датчика со второй роторноп обмоткой сельсина-приемника включен фазо"двигающий резистор 5.реле 3 размыкает свои замыкающие контакты и замыкает свои размыкающие контакты.В результате этих переключений производится перевод режима работы сельсинов из трансформаторного в индикаторный, вторая роторная обмотка сельсина-датчика через замыкающий контакт 12 и через размыкающий контакт 13 подключается к третьей роторной обмотке сельсина-приемника, третья рогорная...

Номер патента: 435550

Опубликовано: 05.07.1974

Авторы: Куратов, Управление

МПК: G08B 25/02, G08C 15/06

Метки: общей, объектов, проводнойлинией, рассредоточенных, связи, состоянии, телесигнализации

...разнесенный в пространстве.На каждом такте распределения в линию связи со стороны диспетчерского пункта передаются две сдвинутые по времени разнополярные посылки. Посылка продвижения включает в работу очередной линейный комплект, а посылка считывания определяет положение установленного на нем датчика состояния объекта. 4355504Первая продвигающая посылка, поступившая по проводу 1 на вход первого линейногокомплекта не пропускается закрытым линейным ключем 15, на его выход, а через дешифратор полярного признака 13 и блок задержки 14, подается на вход одновибратора16 и подготавливает его к работе.На второй половине такта в линии связименяется полярность, т, е. по ней проходитпосылка считывания. При этом блок задержки 14, переходит в...

Номер патента: 435552

Опубликовано: 05.07.1974

МПК: G08C 19/16

Метки: избыточности, информации, сокращения

...сигнал той или другой полярности. Сигнал на втором управляющем выходе 15 отрицателен при превышении разностью, находимой арифметическим блоком 9, значения допуска и положительным при отсутствии такого превышения. Положительный сигнал открывает электронный ключ апертуры 13, а отрицательный запускает одновибратор 16. Арифметический блок 10 вырабатывают сигналы управления при неотрицательном коде, переданном с вычитателя 5, и наличии сигнала с первого выхода управления 14 арифметического блока 9 на входе управления 17 арифметического блока 10. В случае превышения значения допуска кодом, переданным с вычитателя 5, вырабатывается отрицательный сигнал управления, а при отсутствии такого превышения - положительный. Отрицательный сигнал...

Номер патента: 435553

Опубликовано: 05.07.1974

Авторы: Валиев, Газизов, Газовой, Кучернюк, Маринин, Нефт, Окт, Проектно, Савватеев, Щербина

МПК: G08C 19/28

Метки: aabijiirivlh, vorfj»нйд, б"•шч, объектовнефтедобычив, телеизмерения

...управления 13, который может менять частоту считывания, воздействуя на генератор 17, При достижении заданного значения числа накопленных измерительных импульсов или окончания времени измерения регистратор 10 или счетчик времени 11 подают сигнал через схему ИЛИ 12 на блок разрешения 14. В дальнейшем устройство может функционировать в двух режимах; в режиме местной регистрации информации и в режиме передачи, Режим работы задается блоком управления 13.В режиме местной регистрации информации блок разрешения 14 при поступлении на него сигнала со схемы ИЛИ 12 подает сигнал на распределитель опроса 20, блок перфорации 18 и модулятор 19. Распределитель опроса 20 запускается в работу и начинает опрашивать последовательно формирователь адреса...

Номер патента: 436375

Опубликовано: 15.07.1974

Авторы: Глазов, Дес, Папендик, Фонд

МПК: G08C 15/02

Метки: «диспетчер», телемеханическое

...Бажатом ключе выбора.Ток сигнала удерживания контролируется.Приемный блок, сработав, подключает к линии связи блок 16 управления и контроля свключенными датчиками телесигнализацииконтролируемого объекга 17. Телесигнализация (ТС) определяется на ПУ комбинациейсрабатывания двух реле сигнализации блока2 управления и сипнализации состояния объектов, являющихся общими для всех контролируемых пунктов КП.Передача команд управления ТУ осуществляется воздействием общего ключа управления блока 2. На провод, не использованныйпри выборе КП, подается напряжение определенной полярности, соответствующеекоманде включить или отключить,В блоке 16 выбранного КП срабатываетуправляющее реле, подающее команду наобъект. Выполнение команды на КП...

Номер патента: 436376

Опубликовано: 15.07.1974

Авторы: Крестовоздвиженский, Шул

МПК: G08C 15/06

Метки: временным, каналов, разделением, телесигнализации, телеуправления

...регистрации переключатель режима 14 находится в,положении, показанном на схеме. Импульсы конечной ячейки распределителя 3 через усилитель 5 10 15 20 25 30 35 40 45 50 тактовых импульсав 22 ,запускают одновибратор 23 и задают движение распределителю 24 блока циклического опроса и запоминания 25. Распределитель 24 работает по замкнутому циклу, число его триггерных ячеек равно максималыному числу аппаратов КП.Транзисторные ключи 26, управляемые ячейками, через, переключатель режима 14 и схемы И 16 поочередно вызывают аппараты КП на время одного полного цикла распределителя 3, а через схемы НЕТ 27 запрещают сброс соответствующих триггеров адреса 10, задаваемой отсутствием дежурного импульса от автоматически вызванного КП. Во второй, т....

Номер патента: 436377

Опубликовано: 15.07.1974

Автор: Мусхелишвили

МПК: G08C 19/02

Метки: выборки, сигнала, тактовой

...источника опорного напря жения - к зажиму 26, а общий плюс обоих источников - к зажиму 27,Предложенное устройство работает следующим образом.На вход 1 дифференциального усилителя 2 поступает входное напряжение прямоугольной формы (фиг, 2,а), а к его входу 9 подводится постоянное напряжение (фиг. 2, б), обусловленное током через резистор 6. Величина этого тока регулируется эмиттерным повторителем 10. Усиленная разность сигналов, поступающих на входы 1 и 9, с выхода 17 через эмиттерный повторитель, выполненный на транзисторе 18, подается на выход 19 устройства и одновременно на базу транзистора 20 сравнивающего усилителя, куда поступает также через диод 22 и тактовый сигнал (фиг. 2, в), В интервалах времени 11 - Ь, Ь - 4, ,- 1 тактовый...

Номер патента: 438036

Опубликовано: 30.07.1974

Авторы: Монахов, Осмоловский

МПК: G08C 25/00

Метки: дискретной, информации, обнаружения, обратной, ошибок, передачи, решающей, связью, системах

...- регистр числа сдвигов; 19 - генератор пачки продвигающих им(пульсов; 20 - выходной блок с временным накопителем.Устройство работает следующим образом.Информация от источника в виде и-разрядной комбинации поступает во входной блок 1, а затем через схему запрета 2, управляемую счетчиком 8 - в кодирующий рекуррентный регистр б. Одновременно п-разрядный ниформационный блок поступает в регистр числа сдвигов 8. Ранее хранимая в регистре числа сдвигов комбинация передается в генератор пачки продвигающих импульсов 4, Происходит кодирование информации путем,продвижения занесенного в рекуррентньш регистр блока пачкой импульсов.Число импульсов прп кодированна первого блока берется постоянным, для последующих блоков число сдвигов соответствует...

Номер патента: 438778

Опубликовано: 05.08.1974

Авторы: Бражников, Грачев, Иванов, Кузнецов, Куликовский

МПК: E21B 47/12, G08C 19/00

Метки: гальванического, забоя, информации, использованием, канала, передачи, связи, скважины

...работает следующим образом.25 Измеряемый забойный параметр, напримеросевое усилие на долото, преобразуется преобразователем 5 забойной информации в электрический сигнал, который через фильтр 6 верхних частот по одножильному кабелю 9, 30 смонтированному в нижнем участке 3 буринь438778 5 Предмет иУстройство для пер боя скважины с испо ского канала связи, с ловой блок, который с ним и нижним участк труб, и преобразовате ции, расположенный п зобретени едачи информации с зальзованием гальваничеодержащее турбину, сиоединен кабелем с верхами колонны бурильных ль забойной информаод изолятором-разделиНазаретова витель хред Т актор С. Титова Корректоры: Л, Котоваи Т. Хворова илк Заказ 3651/2ЦНИИ Изд,148 Государственного к по делам...

Номер патента: 439011

Опубликовано: 05.08.1974

Авторы: Домрачев, Мейко

МПК: G08C 25/00

Метки: «угол-код», момента, преобразователя, трения

...формирователя сигналов смены кода 8, входом подключенного к выходу одного из разрядов преобразователя угол - код 1. Выход схемы И 7 соединен со входом счетчика 9, разрядные выходы которого подключены к индикатору 10,Непосредственно перед измерением испытуемый преобразователь угол - код 1 приводится во вращение с помощью привода 3, При появлении сигнала на выходе блока запуска 4 триггер 5 изменяет свое состояние. В результате сигналы подаются в цепь отключения муфты 2 и на вход одновибратора 6. Вал преобразователя угол - код 1 отсоединяется от привода 3 и продолжает вращаться на выбеге. Одновибратор переходит во временно устойчивое состояние, при котором схема И 7 открывается и пропускает сигналы с выхода формирователя сигналов смены кода...

Номер патента: 439838

Опубликовано: 15.08.1974

Авторы: Мартин, Морозов

МПК: G08C 19/16

Метки: дискретных, передачи, сообщений

...и сравнивают накопленное значение числа переспросов с наперед за.данным числом переспросов, которое выбирается, исходя цз требований потребителя к характеристикам времени доставки сообщений.1 о Если при приеме очередного блока число пе.респросов достигает наперед заданное, то запрос ца данный блок не посылается, а оставшиеся блоки непосредственно выдаются потре.бителю (осуществляют их прием без пере спроса). Причем одновременно с выдачей этого ц оставшихся блоков потребителю посылается сигнал стирание (превышение допустимого времени доставки). Если все блоки сообщения приняты, а число переспросов меньше 20 наперед заданного, то сигнал стирание невыдается.Рассмотрим технические операции предлагаемого способа передачи на одном частном...

Номер патента: 439839

Опубликовано: 15.08.1974

Авторы: Халтурин, Цыкунов

МПК: G08C 19/28

Метки: информаций, сжатия, телеметрических

...7 управления с временным хронизатором через блок передачи 13 в канал связи производится последовательное считывание информации со счетчика номера кадра 8, текущее время - с блока 9, номер программы (со сжатием избыточного объема или без сжатия) - с блока 10 и далее адрес параметра - с блока 11 и кодовая комбинация - с регистра памяти 12.В том случае, если текущая разность кодо. вых комбинаций в ЦСС меньше зоны допустимых отклонений, на втором выходе последнего появляется сигнал, с помощью которого через элемент ИЛИ 6 коммутатор устанавливается на второй канал, и в ЗУ 4 из АЦП 2 переписывается текущее значение К,. Однако в счетчик 5 запись 1 не производится. Далее работа схемы по параметру У., аналогична описанному выше.Быстродействие...

Номер патента: 439841

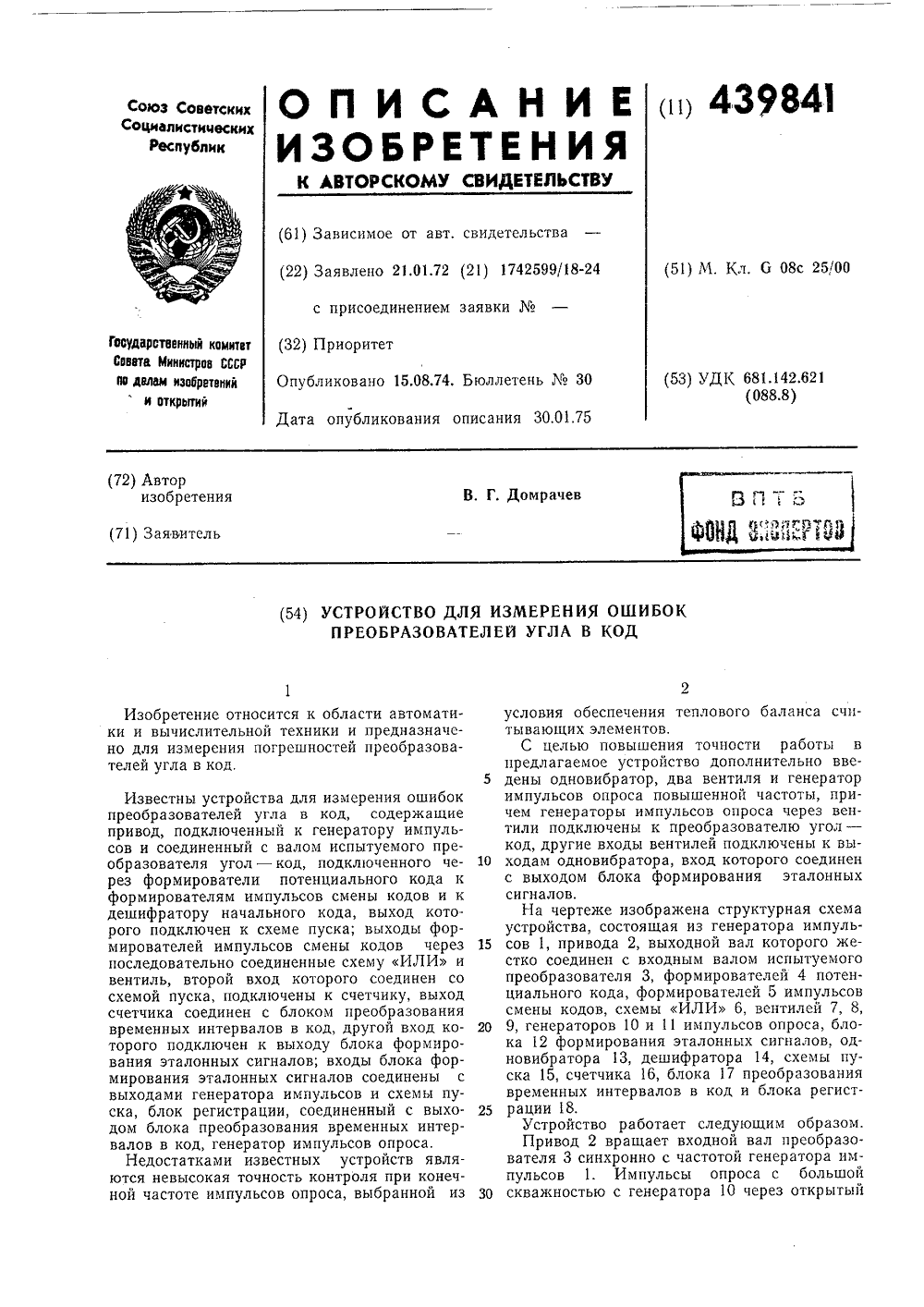

Опубликовано: 15.08.1974

Автор: Домрачев

МПК: G08C 25/00

Метки: код, ошибок, преобразователей, угла

...моментам смены кодов, поступают через схему ИЛИ на вентиль 7, закрытый до начала измерения управляющим сигналом схемы пуска 15. Дешифратор 14 формирует сигнал, соответствующий нулевому значению кода преобразователя 3, Начало измерения начинается с приходом сигнала Пуск. Следующий после пуска выходной сигнал дешифратора 14 переводит схему пуска в состояение, при котором вентиль 7 открывается и на блок 12 формирования эталонных сигналов поступает разрешающий потенциал. Сигналы реальной смены кодов, поделенные в счетчике 16, поступают на вход блока 17 преобразования временных интервалов в код, на другой вход которого поступают эталонные сигналы с выхода блока 12. Код временного интервала между выходными сигналами блока 12 и...

Номер патента: 440688

Опубликовано: 25.08.1974

Автор: Анпилов

МПК: G08C 19/02

Метки: телеуправления

...и к соответствующему входу логического блока, каждый из отводов первого делителя напряжения через база-эмиттерный переход со ответствующего транзистора блока ключевых440688 1 1 Г 1БИзд.18 ираж 62 Заказ 121 13 одписн пография, пр. Сапунова,элементов подключен к соответствующему отзоду второго делителя напряжения, коллектор каждого из транзисторов блока ключевых элементов подключен к соответствующему входу логического блока.На чертеже представлена схема устройства.Она содержит передающий пункт 1, приемный пункт 2, двухпроводную линию связи 3 и 3 набор кнопок 4 - 4 резисторы 5 - 5 аппарат 6 телефонной связи, источник 7 постоянного напряжения, диоды 8 - 8, резистор 9, резисторы 10 - 10+ь первый делитель 11 напряжения, транзисторы 12...

Номер патента: 440689

Опубликовано: 25.08.1974

Автор: Домрачев

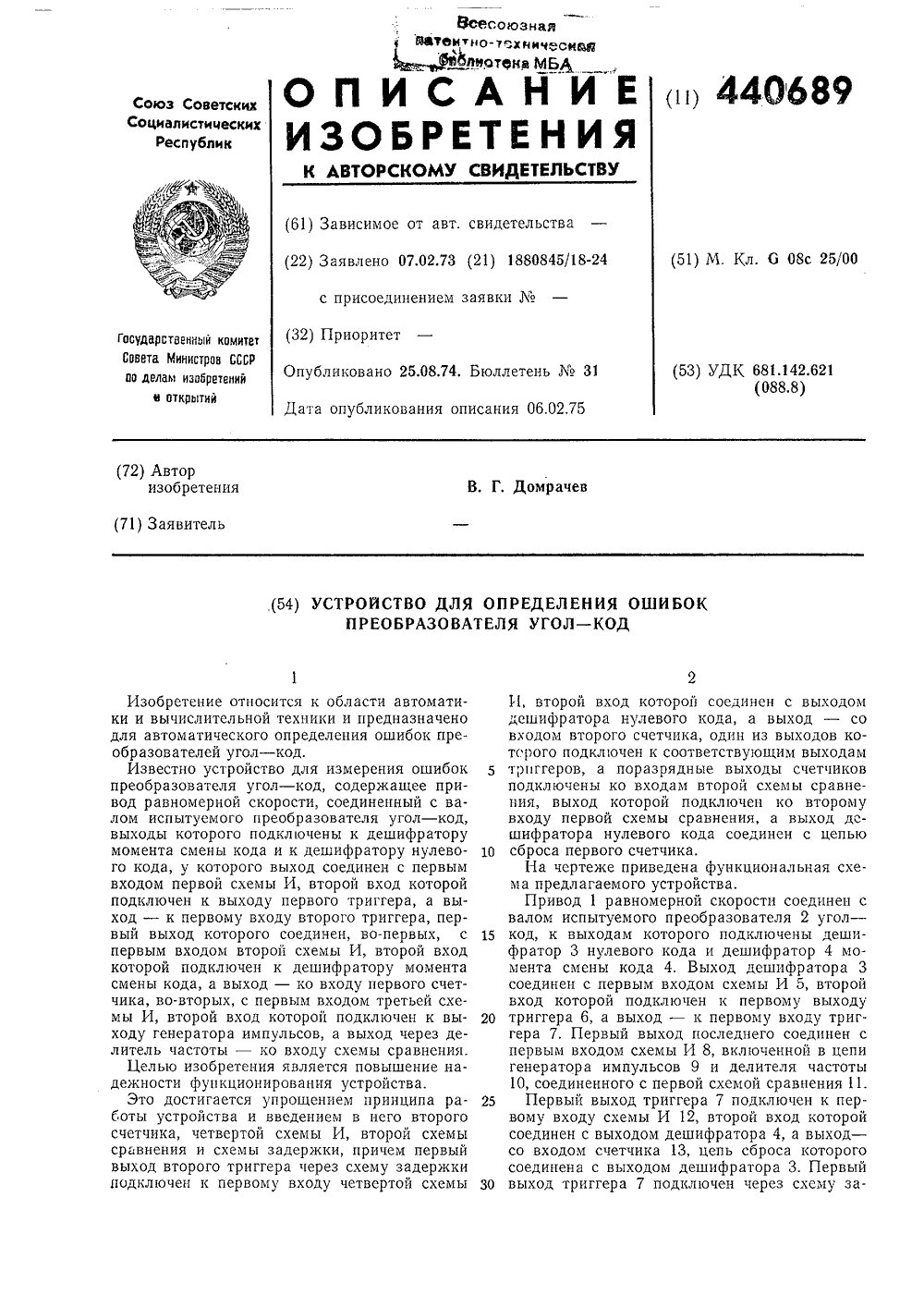

МПК: G08C 25/00

Метки: «угол-код», ошибок, преобразователя

...же срабатывания дешифратора 3 появляется сигнал на выходе схемы 5, что приводит к изменению состояния триггера 7. Начиная с этого момента осуществляется формирование импульсов, соответствующих по времени расчетным моментам смены кода испытуемого преобразователя угол - код. Это происходит при срабатывании схемы И 8 за счет деления частоты импульсов генератора 9 делителем частоты 10. Таким образом, на вход блока сравнения 11 через равные отрезки времени подаются импульсы, соответствующие расчетным моментам смены кода преобразователя угол - код.Каждому этому импульсу ставится в соответствие импульс в момент реальной смены кода испытуемого преобразователя угол - код, и разница во времени между ними является искомой ошибкой. Схема...

Номер патента: 441581

Опубликовано: 30.08.1974

Автор: Русинов

МПК: G08C 19/44

Метки: связи, синхронной, электромеханическое

...режим синхронной связи,когда вторичныа обмотки датчика 5чврвз порвключатоль 5 подсоединенык линии 6 связи и рвжим ручногоуправления, когда вторичные обмотки датчика отсовдиноны пврвключатвлвм от линии связи (цвпи сигналов ручного управлвния исполнитвльными органами на чвртвжв нв показаны).В момвнт включения системы врежима синхронной связи каналовуправления при наличии рассогласования между положаниями их исполнитвльных органов и отсутствии командного сигнала на шина 9, на квадатурной обмотка любого из датчиковобразуатся напряжение, однозначносоотвотствующве величине и знакуотклонения связанного с ним исполнительного органа от среднего ари 4 мвтичвского значвния из положенийостальных исполнитвльных органовсистемы. Это...

Номер патента: 441582

Опубликовано: 30.08.1974

Автор: Горбунов

МПК: G08C 25/00

Метки: компенсатор, ошибок, статических

...магнитопровода. Обмотка 55 питаотся пороманным током высокой частоты - 3С выхода обмотки 54 снимавтся напряжанив (1 соотВотствующов четным гармоникам, При записи на входы обмотки 55 подавтся постояннов по знаку напряжвнио Оэ р величина которого соотввтствувт тробувмому магнитному потону. При стирании записи с магнитной лвнты на входы этой обмотки оступаот паромвннов о знаку напряжвнио с трвбуамой частотой, напримвр 50 гц.Предложенный компвнсатор работавт слвдующим образом.При опрвдвлвннои ввлйчино вход ного сигнала вал 21 (см.Фиг.2), а значит и компвнсирующий барабай 10 устанавливаются в требуамоа псложаниа. При этом с выхода компвнсатора снимавтся напряжонио О (см. фиг.1), ввличина и полярйость которого соотватствуют угловому...

Номер патента: 442506

Опубликовано: 05.09.1974

Авторы: Карелин, Кубышкин, Пономаренко, Ситковский

МПК: G08C 19/12

Метки: информации, объектов, передачи, подвижных, сбора

...дистанционного 22 и ручного 23 запросов.Устройство работает следующим образом.При подходе груженной автомашины к месту разгрузки с помощью датчика 4 загрузки и датчика 5 подъема кузова включаются последовательно формирователь 6, модулятор 7 и передатчик 8.Передатчик каждой автомашины имеет собственную фиксированную частоту модуляции, которая определяет конкретную автомашину (номер автомашины). Формирователь 6 ограничивает время сообщения, что уменьшает вероятность совпадения по времени сигналов, поступающих от передатчиков, установленных на различных автомашинах.Приемник 9 контрольного пункта 2 принимает информацию, а дешифратор 10 распознает информацию по частотному признаку и через элементы контроля времени рейсов 111 - 11 сигналы...

Номер патента: 443402

Опубликовано: 15.09.1974

Авторы: Бунаков, Лозенко

МПК: G08C 19/06

Метки: датчик, положения, трансформаторный, углового

...9подключены ко входу демодулятора 10. Выходы 11 и 12 демодуляторов подключают ковходным цепям полупроводникового коммутатора бесконтактного двигателя.10 Формирование сигналов в канале управления происходит следующим образом,При вращении ротора датчика трансформатор 5, расположенный на статоре, периодически насыщается постоянным магнитом, разме 15 щенным на роторе. Когда трансформатор 5насыщен, все напряжение высокой частоты,поступающее с обмотки 3 трансформатора 2,выделяется на дросселе 4. При этом па обмотках 6 и 8 трансформатора 5 напряжение20 не индуктируется и сигнал на выходе 12 равеннулю, а величина сигнала па выходе 11 определяется величиной напряжения на обмотке 9трансформатора 2.Когда трансформатор 5 ненасыщен, все25...

Номер патента: 444234

Опубликовано: 25.09.1974

Автор: Козеев

МПК: G08C 15/10

Метки: дистанционного, объектов, рассредоточенных, совокупностью

...элемента 12 отпускает и обеспечивает реле элемента 29.Сигнальная лампа 47 гаснет, что свидетельствует об окончании отработки объектом 51 заданной команды управления и об отключении этого объекта от источника питания.Схема устройства возвращается в исходное положение. Все элементы схемы устройства для дистанционного управления совокупностью рассредоточенных объектов отключены от источника питания.Переключатель 4 предназначен для отключения реле элемента 21 матрицы 16 при необходимости отключения объекта 51 в любой момент отработки объектом заданной команды (программы). Для этого необходимо переключатель 4 поставить в положение П и накать на кнопку управления 1. При этом срабатывают реле 8 и 19, и реле элемента 21 матрицы 16 отпускает,...

Номер патента: 444235

Опубликовано: 25.09.1974

Авторы: Земсков, Мицик, Сущенко, Фиалковский

МПК: G08C 19/16

Метки: адреса, выбора, диспетчерских, например, системах

...5, которые подключают к обмоткам реле 1 шины питания 6,Сброс сигнальных реле перед приемом новой информации производится специальной схемой гашения. оиство для петчерских адреса, со диодов, с зд.игПредмет изобретенияУстройство для выбора адреса, напв диспетчерских системах, содержащееки адреса, состоящие из сигнальныхдиодов, соединенных по схеме матрицыличающееся тем, что, с целью повния надежности в работе устройстванальные реле включены в диагональ зцы, причем вертикальные шины матсоединены с сигнальными реле каячейки,20 ример ячейреле,отше- спгтрпт еле 1, шины онтакИзобретение относится к системам телесигнализации и может быть использованов диспетчерских службах, где требуется индикация различных состояний анализируемых...

Номер патента: 445677

Опубликовано: 05.10.1974

Авторы: Берещанский, Ситников, Чиракадзе

МПК: G08C 19/12

Метки: например, светофором, телеуправления

...появление сигнала на своем выходе через заданное время после снятия его на входе и снятия сигнала на выходе одновременно с появлением его на входе. Элементы 8 и 9 обеспечивают устойчивую работу устройства, так как защищают от регенерации переходных процессов, возникающих при переключении частотных передатчиков 10 линейного полукомплекта 2.Устройство работает следующим образом.Светофорной сигнализацией на выбранном перекрестке, оборудованном телевизионным образом, управляет диспетчер центрального пункта, Блок 4 управления центрального пункта 1 фиксирует ту или иную команду (фазу светофорной сигнализации) диспетчера, сохраняя ее до включения и фиксации очередной команды, Блок 4 управления линейного полукомплекта 2 фиксирует эту команду...

Номер патента: 446094

Опубликовано: 05.10.1974

Авторы: Новиков, Строкач, Сульженко, Хайнацкий

МПК: G08C 19/06

Метки: передачи, синхронной, угла

...3, обмотка ротора которого подключена к умножителю 7. Выходной сигнал источника 5, поступающий на обмотку возбуждения двигателя 4, смещен по фазе по отношению к выходному сигналу, идущему на вход умножителя 6, на 90 эл. град.Устройство работает следуюшим образом.Выходной сигнал 1) ) высокочастотного генератора 1 поступает на вход многополюсного поворотного траноформатора 2 и на вход умножителя 6; Выходной сигнал)б второго умножителя имеет частоту несущей,равную иастоте низкочастотного генерато, ра. Амплитуда огибающей выходного сигнала 3изменяется по такому же закону 1 Окак и амплитуда огибающей выходногосигнала 3, двухполюсного поворотноготрансформатора. Для отделения высокоча-,стотных боковых составляющих выходногосигнала...

Номер патента: 446095

Опубликовано: 05.10.1974

Авторы: Амелин, Андреев, Балахнин, Герасимов, Гладков, Померанцев

МПК: G08C 19/28

Метки: асинхронных, импульсных, передачи, сигналов

...записи с известным минимальным периодом следования. При отсутствйи сигнала "Запись", а также в момент его действия на триггер 2 сигнал "Подготовкасч 9 не может перевести .дополни те гер 6 в единичное состояние, та ед й через сборку "ИЛИ 53фиксируется в исходном состоянии или потенциалом с противофазного выхода триггера 2 или импульсом с датчика 3, Поэтому, если управляющий сигналПодготовка считывания заканчивается раньше сигнала Запись" с датчика, последующие управ ляющие сигналы - "Считывание" 7 и "Сброс"., 8 вследствие запрещающего воздействия потенциала с единичного выхода триггера 6 не выполняют своих функций. В следуюшем такте поступления управляющих им пульсов, когда в триггере 2 уже зафиксирована "единица информации, импульс...

Номер патента: 446096

Опубликовано: 05.10.1974

Авторы: Крепышев, Смолин, Соболевский

МПК: G08C 19/46

Метки: вала, поворота, угла, фазу

...3 синусоидальногонапряжения а две вторичные обмотки 4 и - к фазорасшвпителю,выполненному, например, в видеРС-цепи 6. Резистор и йонденсаторРС-цепи 6 подсоединены к входам34 г амплитудного детектора 7.Амплитудный детектор 7 может быть реализован в виде последовательно включенных автоматического переключателя 8 и квадратичного детектора 9. Генератор 3 выполнен е автоматической подстройкой. частоты. При атомРаьюающий вход его через усидитудного детектора 7, Аыслитудныи детектор 7, усилитель О и контур (на чертеже не показан) подстройки частоты генератора 3 составляют цепь обратной связи в преобразователе, которая работает след 7 ющим образом.ажение с конденсатора и рнзистора Ж-цепи 6 поступает на амплитудный детектор 7 который сравнивает...

Номер патента: 446097

Опубликовано: 05.10.1974

Авторы: Алфимов, Ершов, Постнов, Шевцов

МПК: G08C 25/04

Метки: проверки, сельсинов, слежения, точности

...н;естко связантй с роторол этанонног сеньсина-датчика 2 и статором да ик угла 3, ротор которого жестко соединен с ротором контронируелого сельсинь-нр елника 4, узел 5 определения еы тинл и знака ошибки, состояший из уаитиеня 6, цифровог о вольтметра 7, блока й определения знака и цифропечатаюшего устройства 9, блок 10 управнешя, ун юший работой всего устройства.Шаговый двигатель 1 поворчивает на заданный угол ротор эталоннок сеьсина-датчика 2 и влесте с нил ст датчика угла 3,. Ротор конрод ируелтчсел ьси на-приемника 4 отрабат ывает заданный эталонным сеьсинол-дачкол 2 угол и на этот же уго товор 1 тива ротор датчика угла 3, В результатеэтоо вемичина сигнала на датчике ун будет пропорциональной величине ошибк слежения...

Номер патента: 446782

Опубликовано: 15.10.1974

Авторы: Левшина, Лобань, Моисейченко

МПК: G01L 11/00, G01L 7/16, G08C 19/16 ...

Метки: времяимпульсным, выходным, давления, сигналом

...9, выполненный, например, на транзисторе, При этом в момент времени 1= =0 (фиг. 2) происходит разрыв цепи катушки, практически при токе 1=0, что исключает переходные электромагнитные процессы в цепи катушки электромагнита 8. При отсутствии электромагнитного удерживающего усилия неуплотненный поршень 5 перемещается вверх в течение заданного времени 1 О на некоторое расстояние о., пропорциональное объему жидкости 1,=Ь, 6 где 5, - площадь поршня 5, так как в камере 14, соединенной с внешней средой, а с ней и в камере 2 давление равно атмосферному. Объем жидкости в течение заданного времени 1 Ог,=:)а,1 кгде Я, - гидродинамическое сопротивление дросселя 4, зависящее только от его геометрических размеров и вязкости жидкости, По истечении...

Номер патента: 446895

Опубликовано: 15.10.1974

Авторы: Коновалов, Кривошеев

МПК: G08C 25/00

Метки: многоточечной, сигнализации, технологической

...стабилизирующе- ГО диода Д 4 шунтирующего резистор5При замыкании контакта К любого датчика соответствующая дсиг- ,нальная лампа загорается мигающим светом и включается звонок. Приэтом на управляющий электрод тирисгора Т через ограничивающий резистор Кподается положительныйпотенциал источника напряжения И и тиристор Т отпирается.По цепи: нормально закрытый контакт 1 ключа квотирования К 1,резистор Кь, тиристор Т и резистор Й протекает ток. Найряжением, создаваемым током на резисторе Й.1 через ограничивающий резистор Кс. открывается тиристор Т,. Через открытый гиристор Тт пульсирующеенапряжение от истОчника Иа поступает на сигнальную лампу Л. Напряжеь нием, создаваемым током тиристораТз, йа резисторе й открываетсятиристор Т....

Номер патента: 447589

Опубликовано: 25.10.1974

Авторы: Левшина, Лобань, Моисейченко

МПК: G01L 11/00, G01L 7/16, G08C 19/16 ...

Метки: времяимпульным, выходным, давления, сигналом

...опорного груза 6.В исходном состоянии клапан 4 закрыт, ипоршень 5 находится в крайнем нижнем положении, При измерении давления Рраскру ченный поршень вращается по инерции, клапан открывается, измеряемое давление подается на дроссель 3 и вызывает расход рабочей жидкости, что приводит к перемещению поршня. Перемещающийся поршень закрывает 20 фотоэлемент 9. При этом формируется стартовый импульс начала времени 1 ь Поршень 5 при равномерном движении перемещается на расстояние 61 под действием расхода, который вызывается разностью измеряемого давления 25 и давления, создаваемого весом поршня, в течение интервала времени 1 ь пока он не придет в соприкосновение с опорным грузом 6.Когда поршень приподнимает опорный груз, перекрывающий...
