G08C — Системы для передачи измеряемых переменных величин, управляющих или подобных сигналов

Номер патента: 1553999

Опубликовано: 30.03.1990

Автор: Веселко

МПК: G08C 19/28, G08C 25/00

Метки: телеизмерений

...например, необходимо закоммутировать 8 сигналов, то для их коммутации необходимо, чтобы коэффициентсчета счетчика был равен 16, однакокоэффициент его счета устанавливаетсяравным 32). Это необходимо для формирования импульсных информационных пакетов, имеющих скважность 2,Таким образом, на выходах мультиплексоров 14 и 15 формируются импульсные пакеты, на выходе мультиплексора14 - информационный пакет, на выходемультиплексора 15 - пакет синхроимпульсов, расстояние между пакетамиравно длине пакета синхроимпульсов,Эти пакеты поступают предварительно99 55 15539усилившись и сформировавшись блоком18, на информационный и синхронизирующий входы регистра 20. Затем преобразованный код подается на накопитель19, где запоминается. Если не проис...

Номер патента: 1554000

Опубликовано: 30.03.1990

Автор: Веселко

МПК: G08C 25/00

Метки: датчиков, состояния

...мультиплексора 2 появляется импульсная последовательность,каждый импульс которой соответствует 40включившемуся датчику, опрос датчиковосуществляется последовательно дещифратором 3. Второй мультиплексор 4 выдает синхроимпульсы для управлениязаписью информации в регистр 7, так 45как на выходе мультиплексора 4 формируются "1" и "0" синхронно .с инФормацией, поступающей с мультиплексора 2 и управляемые счетчиком б. Четные и нечетные информационные входы 50второго мультиплексора подсоединенысоответственно к шине питания и к ши"не нулевого потенциала,После опроса дешифратором 3, управляемым счетчиком б всех датчиков, счетчик б выдает. на входы стробировайия мультиплексоров 2 и 4 и дешифратора 3 положительный уровень сигнала,которыи...

Номер патента: 1557575

Опубликовано: 15.04.1990

Автор: Николаев

МПК: G08C 19/28

Метки: информации, приема

...изменение уровня сигнала по сравнению спредшествующим циклом опроса. Тактовый импульс с элемента 2 задержки поступает также на вход кольцевогосчетчика 9, переводя его в следующеесостояние. Код на выходе счетчика 9,имеющий взаимно однозначное соответствие с номером источника инАормации, подключенного ко входам устройства, поступает на адресные входы задатчика 8 кодов, выполненного, нап-ример, в виде ППЗУ, и на соответствующие входы блока 7 памяти. На выходе задатчика 8 в соответствии с адресом, задаваемым от счетчика 9, появляется кодовая комбинация, в которой 1 соот-ветствуют тем разрядам инйормационной посылки данного источника инАормации, изменение значения которых анализируется в остальных разрядах выходного кода задатчика...

Номер патента: 1557576

Опубликовано: 15.04.1990

Авторы: Красик, Левитан, Туткевич

МПК: G08C 19/28

Метки: телемеханики

...приращение номера) КИП-В. Приэтом считается, что все КИП, имеющиеномера от В-КИП до.КИП-В, входят вгруппу управляемых и выходят из области управления ЦПУ, Набор номерапроизводится при помощи кнопок-датчиков 17, ВБ 11 выдает код номера В-КИПна управляемый делитель частоты 20и вместе с разрешающим сигналом, поступающим из блока ввода-вывода 38,сигнал, соответствующий этому коду,поступает через элемент И 51выходной блок 50 в канал 29,На ЦПУ сигнал, поступивший в канал 29, попадает на первый вход элемента И 6, на второй вход которогов режиме опроса подается сигнал, разрешающий прохождение частоты кода,номера В-КИП. Эта частота далее через 25элемент ИЛИ 9 поступает в формирователь частоты 2 и через второй информационный вход ВБ 1 на вход...

Номер патента: 1557577

Опубликовано: 15.04.1990

Авторы: Башкеев, Дейнега, Нефедов, Сиротин, Смирнов

МПК: G08C 19/28

Метки: вращающегося, информации, объекта, передачи

...работы последующих блоков. С выхода формирователя 10 тактовые импульсы поступают на вход счетчика 8 и преобразователя 7, формируя на его выходе последовательность импульсов, соответствующую записанному в преобразователе 7 коду. Импульсы, поступающие с выхода преобразователя 7, усиливаются усилителем 9 и подаются на роторную обмотку поворотного трансформатора 11. Со статорной обмотки трансформатора 11 импульсы по-ступают на вход формирователя. 13, гдепреобразуются в вид, пригодный для. дальнейшей работы. С выхода формирователя 13 импульсы поступают на второй вход преобразователя 15, причем последний воспринимает поступающие сигналы как "1", если на второй вход преобразователя 15 поступает высокий уровень сигнала при высоком уровне...

Номер патента: 1557578

Опубликовано: 15.04.1990

Авторы: Азаров, Анашкин

МПК: G08C 19/28

Метки: избыточной, информации, приема

...использовании традиционных методов, ориентированных на помеху с гауссовским распределением. Таким ,образом повышается помехоустойчивость устройства.Блок памяти 32 содержит значения таблицы А 2 21 для случая Ы " 0,5, так как в предлагаемом устройстве одинаково нежелательна ошибка как в пропуске сигнала 9 = О, так и в ложной регистрации его 9О, оттого принято р = 0,5. Входом таблицы является п - число повторов элементарного сигнала, Каждому значению н соответствует свое значение Ъ;Ь(К = = 0,5, п = 3, р = 0,5) = 2 .,Ь( пд = 5,) = 3 Ъ( и = 7,)= 4 Ъ( и = 9,) = 5 и т.д.и+1При.Ы= 0,5 р, 0,5, Ь =Блок 32 памяти в этом случае (0 =0,5; р = 0,5) выполняет операциюи +запоминает значение Ь.и выда 2ет его в блок сравнения и блок вычитания, при этом...

Номер патента: 1557579

Опубликовано: 15.04.1990

Авторы: Андрушко, Ваванов, Каменецкий, Клеванский, Шапиро

МПК: G08C 25/02

Метки: линий, связи

...выхода генератора 6 тональных сигналов через по следовательно соединенные элементИЛИ 15 и блок 16 ключей поступаетна вход формирователя 4 команд, ко,торый передает код, соответствую;щий второму промежуточному пунктус выходов формирователя 1 кодов промежуточных пунктов на входы генератора 6 тональных сигналов, которыйФормирует в линию связи последова,тельно во времени двухчастотную тональную посылку сигнала контрольного цикла и двухчастотную тональную,посылку сигнала избирательного под,ключения, соответствующего второмупромежуточному пункту (фиг.2 е). Контроль второго и последующих промежуточных пунктов и линии связи происходит аналогично контролю первого промежуточного пункта. При конт,роле самого удаленного промежуточно;го пункта код,...

Номер патента: 1559361

Опубликовано: 23.04.1990

Автор: Коган

МПК: G08C 15/00

Метки: информации, передачи, приема, цифровой

...где1 - разность номеров 1-й подсистемы, в которой осуществляется поискнеисправностей, и ближайшей к нейработоспособной подсистемой. Автоматическое резервирование под-ЗО систем в случае передачи по ним идентичной информации, т,е. когда они дудублируют одна другуц, осуществляется следующим образом. Информационные сигналы связи в каждом приемном канале 17 с выхода декодера 18 через приемник 19 сигнала допускового контроля поступают на соответствующий коммутатор 26, выход кото-, рого соединен с соответствующей вы О ходной шиной 21. Коммутаторы 26 необходимы для автоматического резервирования данной подсистемы при возникновении в ней неисправности. Автоматическое резервирование осуществляется путем подключения информационных сигналов с...

Номер патента: 1559362

Опубликовано: 23.04.1990

Авторы: Воронин, Евдокимов, Евтихиев, Корбашов, Королев, Сигов, Спирин

МПК: G08C 15/02

Метки: приема, сигналов

...счетчиков, После фиксации последнего из заданного количества пикон соответствующий ждущий мульти- вибратор 8- 8 нырабатынает управляющий сигнал, который через соответствующий инвертор 9 - 9 поступает на вторые входы вторых элементон 5- 5 запрета и через формирователи 13- 13 на входы обнуления счетчиков 6, - 6, При этом на вторых элементах 5- 5 запрета вырабатываются сигналы гашения колебаний в селекторах 3- 31 и нейтрализации высокочастотных шумов Барк- Ф гаузена, выходы селекторов 3- Зи соединены с входами фильтров 10 10 высокой частоты.Сигнал с выхода селекторов 3 - 3 поступает на вход фильтров 10 - 10 высокой частоты, далее на интеграторы 11 - 11 и затем на вход соответствующих пороговых элементов 12 12. Здесь происходит сравнение с...

Номер патента: 1562948

Опубликовано: 07.05.1990

Автор: Цокур

МПК: G08C 19/24, H03M 7/22

Метки: информации, передачи, последовательной, приема, цифровой

...регистра 5 содержитсялогическая единица, данный импульспроходит через элел;ецт И 8, еслинуль - через элемент И 7, и, претер 1пев нременную задержку 11= Т ца элементе 1 О задержки или Т =2 Т наэлементе 9 задержки, через элементИЛИ 11 поступает на тактовый вход регистра 5 и первый вход элемента И 3.Пройдя через последний (при цаиичиисигнала иЛуски), а также через элемент ИПИ 4, импульс иостуиает ца входканала 12 связи, Формируя второй импульс интервально-импульсной последовательности, и одновременно иа вторые входы элементов И 7 и 8. В результате воздействия данного импульсана тактовый вход регистра 5 происходит в нем сдвиг двоичных символовобеспечивая подготовку очерецного символа для передачи. 1 алее работапередающей стороны 1 устрой...

Номер патента: 1562949

Опубликовано: 07.05.1990

Авторы: Конончук, Лопатин, Палазник, Тараканова

МПК: G08C 19/28

Метки: информации, сжатия, телеметрическое

...дат-.чик, обнуляет счетчик 6 и подтверждает состояние триггера 8, при которомсигнал с прямого выхода триггера 8коммутирует элемент И-ИЛИ 5 так, чточерез него на преобразователь 3 коднапряжение проходит код допуска(+1)-го датчика. Код допуска с сумматора 9 не проходит на информационный ныход устройства, так как ключ10 закрыт низким потенциалом с выхода "Больше" компаратора 2, где вновь происходит сравнение контролируемого напряжения (1+)-го датчикаи напряжения его допуска.Если контролируемое напряяениедатчика окажется не в допуске (больше напряжения допуска), высокий потенциал выхода "Больше" компаратора2 устанавливается триггер 8 в нулевое состояние, при котором потенциалс его инверсного выхода является разрешающим для прохождения через...

Номер патента: 1562950

Опубликовано: 07.05.1990

Авторы: Друз, Егоров, Коньков, Рукоданов

МПК: G08C 19/28

Метки: информации, приема

...то с его выхода при прохождении всех бит первой кодограммы считываются только нулевые сигналы, но на вход устройства через. элемент И 16 не выдаются. Параллельно для каждого бита этой кодо- граммы в блоке 1 О памяти организуется цикл чтения и записи, При этом в цикле чтения поступающий бит и счи 5 10 15 20 25 ЗО 35 40 45 50 55 танпый бит (в исходном полокепиинулевой) сравниваются блоком 13 сравнения, который при несовпадении этихбит выдает сигнал, стробируемый через элемент И 14 импульсом, сформированным элементом И 12 и Формировате -лем 15 (Фиг,2), Импульс с выходаэлемента И 14 обнуляет счетчик 7и триггер 18, Таким образом, послеприема первой кодограммы она записывается в блок 10 памяти, а из блока11 памяти считаны нулевые...

Номер патента: 1564668

Опубликовано: 15.05.1990

Автор: Пономарев

МПК: G08C 19/16

Метки: передачи, сигналов

...передааемого первичного сигнала. На вер" икальной оси указаны номера четырех озможных в данном прймере уровней 20 вантования, а на горизонтальной оси оказаны моменты дискретизации. Знаения квантованных отсчетов показаы жирными вертикальными линиями, а онкими вертикальными линиями рядом 25ними показана разность между фактиескими и квантованными отсчетами, в деляемая на выходе блока 7 вычит ния передатчика, равная погрешносквантования Л с обратным знаком. Н второй строке показана последовательность цифровых импульсов на выходе передатчика, причем первая пара и пульсов, соответствующихкаждому о счету, является последовательностью ц фровых импульсов с амплитудой А . (рни показаны выделенными линиями), ". а. последние импульсы каждой группы,...

Номер патента: 1564669

Опубликовано: 15.05.1990

Автор: Федорашко

МПК: G08C 19/16

Метки: дискретной, информации, передачи, приема

...а) с выхода блока 24. Время задержки сигналас каждого выхода блока 25 задержкивыбирается кратным периоду импульсов,сформированных в передающей части .системы (фиг.Зг,е), благодаря чемув сумматоре 26 происходит суммирование сигнала, а уровень помех не увеличивается, так как их период носиткак правило случайный характер. Вслучае детерминированных помех периодимпульсов, Формируемых в передающейчасти системы (Фиг,Зг,е), заранееможет быть выбран не кратным. возмож 69 6ному периоду помехи, Сигнал (фиг,4 д)с выхода сумматора 26 импульсов поступает на пиковый детектор 27 импульсов, вьделяющий его огибающую(Фиг,4 е) . Этот сигнал сравниваетсяв компараторе 28 с опорным напряжени. -ем, поступающим из блока 24 автоматического выбора информационного...

Номер патента: 1564670

Опубликовано: 15.05.1990

Авторы: Троцко, Усик, Ушпик

МПК: G08C 19/16

Метки: дистанционного

...и являются вторым выходом блока, выводы первых неподвижных контактов третьей, тринадцатой и выводы вторых неподвижных контактов седьмой и десятой кнопок первой группы кнопок объединены и являются третьим выходом блока, вывод первого неподвижного контакта четвертой и выводы вторых неподвижных контактов восьмой и . девятой кнопок первой группы кнопок объединены и являются четвертым входом блока, вывод первого неподвижного контакта пятой и вывод второго неподвижного контакта тринадцатой кнопок первой группы кно 55 пок объединены и являются пятым выходом блока, вывод первого неподвижного контакта шестой и выводы вторых 1564670 6неподвижных контактов одиннадцатойи двенадцатой кнопок первой группыкнопок объединены и являются...

Номер патента: 1564671

Опубликовано: 15.05.1990

Авторы: Гриненко, Кондратцев, Литовченко

МПК: G08C 15/06, G08C 19/28

Метки: адаптивного, информации, сжатия

...среднему; определенномупо выборам объемом и,+рЕсли Х.Т (Т п сигнал "1" с выНхода компаратора "Меньше" подается навторой вход первого элемента И 191на первый вход которого поступаетсигнал с выхода К-входового элементаИ-НЕ 21. Если с выхода элементаИ-НЕ поступает сигнал "1", то насчетный прямой вход счетчика 20 сдвумя входами поступит сигнал "1",значение счетчика 20 увеличится наединицу. С выхода элемента И-НЕ 21сигнал "0" появится лишь в том случае, если в К младших разрядах кодана выходе счетчика 20 будут единицы.Тогда при появлении на выходе компаратора 18 "Меньше" "1" состояниесчетчика 20 не изменится. Величина Квыбирается исходя из допустимой максимальной апертуры,+оЕсли Х Т.п Т сигнал "1" с выхода компаратора попадает...

Номер патента: 1564672

Опубликовано: 15.05.1990

Авторы: Китаев, Ярмоленко

МПК: G08C 19/28

Метки: информации, сбора, телеметрической

...считывается " 1" (конденсатор подключен), со второго "1" (также конденсатор подключен), с третьего "1" (конденсатор подключен). На выходах шифратора 14 в это время будет комбинация 111. Если в данный40 момент в самом деле значения считываемых разрядов на всех трех контролируемых пунктах равны единицам,то вследствие явления резонанса на вход 45 амплитудного детектора 18 поступит радиоимпульс большой амплитуды, при этом выходной сигнал амплитудного де тектора 18 превысит значение порого-, вого уровня в элементе 21, и с его выхода на входы элементов И 20 поступит "1". Таким образом, и на выходах элементов И 20 будут единицы, что и . укажет на значения считываемых разрядов всех контролируемых пунктов. Если же при подаче с выхода модулятора...

Номер патента: 1564673

Опубликовано: 15.05.1990

Автор: Иванов

МПК: G08C 25/00

Метки: поверки, поворота, преобразователя, угла

...статор 17 которого закреплен на корпусе Сйгнальные выходы поверяемого и образцрвого преобразователей подключены к соответствующим входам двухвходового измерительного блока 18, выход50которого подключен к регистрирующемуприбору 19. В поворотной платформе 2 , и в червячном колесе 6 могут быть вцполнены полости 20, 21, заполненю 4 е свинцовыми шариками.Устройство для поверки преобразователей угла поворота работает следующим образом.После закрепления статора 17 поверяемого преобразователя в корпусе 1, а его ротора - на поворотной платформе 2 подают электрический ток на лолумуфты 9 и 12, вследствие чего фиксируется положение статора 4 образцового преобразователя относительно корпуса 1, а также положение шпинделя 3 поворотной...

Номер патента: 1566393

Опубликовано: 23.05.1990

Авторы: Авдеев, Бугрова, Степанов, Ященко

МПК: G08C 15/06

Метки: адаптивной, временной, дискретизации

...Одновременно сигнал переполнения устанав. ливает сцетный триггер 13 в противоположное состояние, записывает в регистр 9 код с выхода счетчика 12 заявок и сбрасывает последний в нулевое состояние после прохождения через элемент 11 задержки, а также поступает церез элемент ИЛИ 10 на вход установки нуля счетчика 20. На адресные входы мультиплексора 14 поступают сигналы Ц (фиг, 2 п) и не-Ц (Фиг. 2 о) от триггера 13 которые разрешают прохождение на выход мультиплексора 14 кода того блока памяти 6,1 (6.2), запись в который в данный период работы счетчика 8 адреса запрещена.35Код цисла заявок, определенный за период между нулевыми состояниями счетчика 8 адреса, поступает с выхода регистра 9 на выход делителя 18, в 40 котором находится отношение...

Номер патента: 1566394

Опубликовано: 23.05.1990

Авторы: Щекотилов, Щекотилова

МПК: G08C 15/06

Метки: адаптивный, временной, дискретизатор

...на входы компаратора 14. Сигнал а (с ), кроме того, поступает на управляемый умножитель 19 напряженил, где умножается на сигналпоступающий со счетчика 8. Сигнал а ( г ) ь с выхода умножителя 19 Фпоступает на сумматор 20, где складывается с сигналом Б 1. - 1, поступающим с блока 7. Сигнал а" (с )Б - 1 с выхода сумматора 20 поступает на второй ключ 15. через который он проходит на выход 18 дискретизатора по разрешающему сигналу с выхода компаратора 14 при выполнении условия а (г ) Ъ а (с ). Сигнал с выхода компаратора 14 производит также обнуление счетчика 8 и подготовку к следующему циклу работы блоков 16 и 17. По окончании поступления Г( с ) на вход 5 по сигналу, поступающему на вход 13, производится принудительнал выдача через...

Номер патента: 1566395

Опубликовано: 23.05.1990

Авторы: Жерденовский, Лагунович, Озерянский, Туткевич

МПК: G08C 19/16

Метки: импульсов, распределитель, реверсивный

...- "минус" источника питания. Самоблокировка быстродействующего реле 1 осуществляется при помощи замыкающего контакта 1.1. По этим же цепям получает питание замедленное реле 4.По истечении установленной выдержки включается замедленное реле 4, размыкающий контакт 4.2 которого разрывает цепь питания 1 и отключает его, а один из замыкающих контактов реле 4 подготавливает цепь включения реле 2 второй ячейки реверсивного распределителя импульсов. Реле 2 включается по цепи "плюс" источника питания - соответствующие контакты переключателя. 6.2 коммутатора 6 - шина 16 питания - замыкающий контакт 4.3 реле 4 - диод 12 - обмотка реле 2 размыкающий контакт 5.2 реле 5 - диод моста 8 - шина 17 питания - соответствующие контакты переключателя 26.3...

Номер патента: 1566396

Опубликовано: 23.05.1990

Авторы: Зайнашев, Коломийцев, Лагунович, Озерянский

МПК: G08C 19/16

Метки: передачи, сигналов

...тиристора протекает по последовательно включенным в прямом направлении диодам 19-21, резисторам 41- 43, светодиодам тиристорцых оптронов 38-40 и светодиодам дополнительных тирнсторцых оптроцов 47-49далее ца соответствующую лицию пита-ния. При этом светодиоды возбуждаютфототиристоры, которые приобретаютпроводящие свойства.Таким образом, при коммутации линий питания происходит сдвиг включенного состояния тиристоров и избирательное протекание тока через цепи(контакты) 35, 36 или 37 датчика обслуживаемого паиным бчоком 1. 2 или 3сигнализации..Пиния 31 2 или .3 свези междусмежными блокамц сигнализации обеспечивает прохождение команды подготовки включения соответствующего блокасигнализации, а информационная линия30 связи служит для передачи...

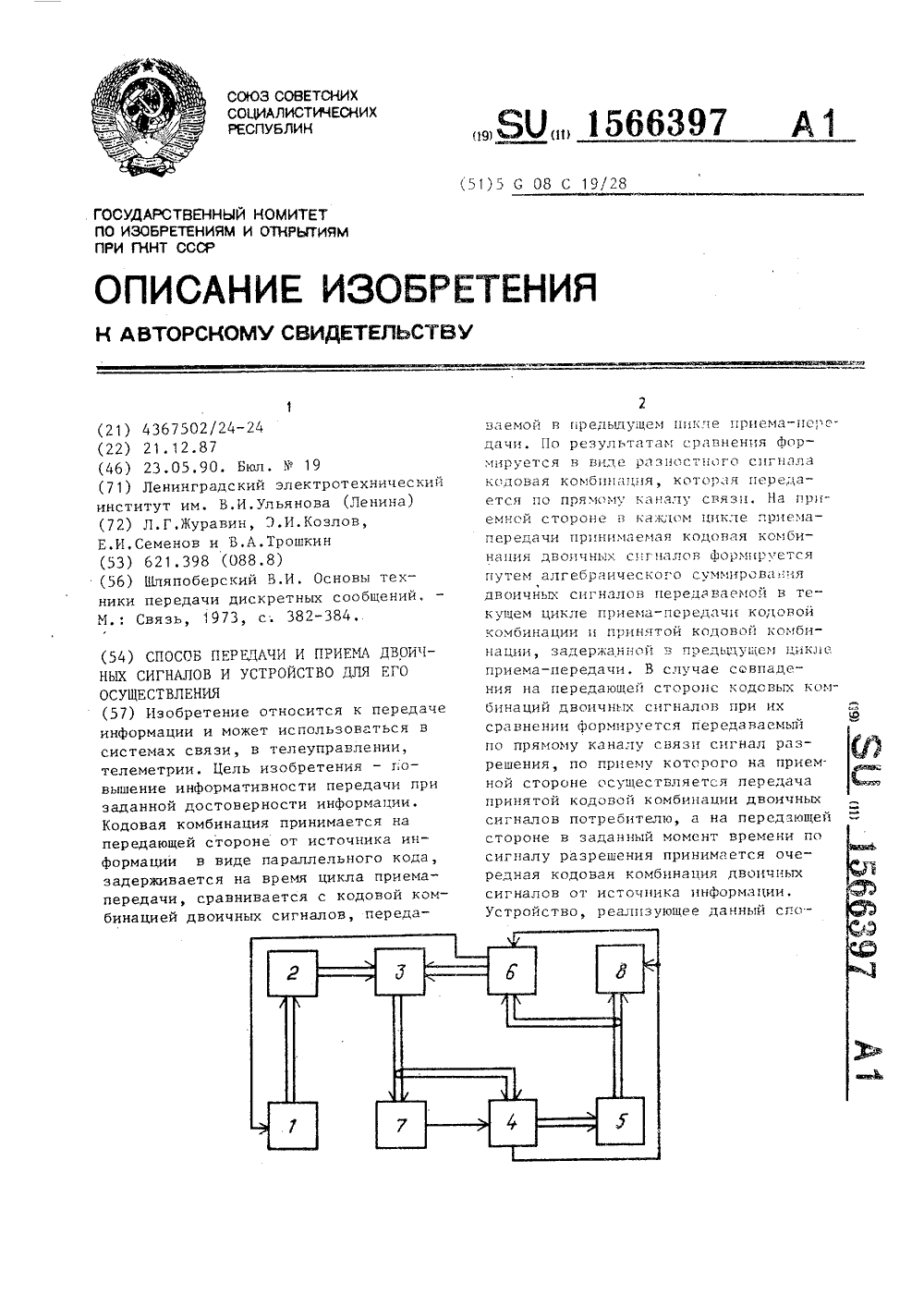

Номер патента: 1566397

Опубликовано: 23.05.1990

Авторы: Журавин, Козлов, Семенов, Трошкин

МПК: G08C 19/28

Метки: двоичных, передачи, приема, сигналов

...Например, длявходной кодовой комбинации 1111111110и предыдущей кодовой комбинации0111111111 Формируются логическиеециницы на первой и десятой позициях, так как только первые и десятыеэлементы не совпадают, и после поэлементного суммирования по модулютттцт тц 1;тучттется кодовая комбинация 10)О 00001.осле этого единичные элементы (в данном случае два элемента из десяти) передаются по прямому каналу связи, который должен обладать свойством "Чем меньше элементов сообщения, тем выше помехоустойчивость". Такое свойство имеют каналы связи с мажоритарным уплотнением, а также с другими вариантами уплотнения, если все ресурсы (энергия, мощность и т.п.) по мере увеличения числа не обслуживаемых на данном такте источников не экономятся, а...

Номер патента: 1566398

Опубликовано: 23.05.1990

Авторы: Морин, Хлобыстов

МПК: G08C 19/28

Метки: адаптивный, информации, передатчик, телеметрической

...адрес (зллпл) Опрлшинлел о источника данных, л н младщий 1)л - ряд регистра 11) - стоя Ие и. ГоИ н произвольном состоянии, Г учетом имекпцихся логических связей. Распределитель 1 работает автоматически Г темпом ныллчи ицформациц н кднлп связи (выход 13) и Опрлпинлет содержимое блока 4 памяти и состояние ис 35 точникон данных (входы 15) через коммутатор 2. Опрашиваемые пднцые поступлн)т с выхода коммутатора 2 и блока 4 памяти на входы блока 540 сравнения, В блоке 4 памяти порлзряпкл .1;Нных. ,1 ,1)1)( .Н. и ;Нц,х Ц О )К(1 Л МЯТИ 1) ЦМ(1 Т НИ . 1 Н б1к - Г к ) И 1х ( О ( т 5 111 И 1г О ч 11 и к О Ез и 1 ццых, цо(тупанянх цл Езхнц15,1з р ( 1и1 р л 1 0 1 1 ц ф) р 1 ) 1и 5 е и ((-е;1)нате 11 цом код 1стуглет цл ныхп 12 н физическукНию...

Номер патента: 1566399

Опубликовано: 23.05.1990

Авторы: Волков, Михайлов, Щербакова

МПК: G08C 25/00

Метки: информации, сбора, телеметрической

...55 рованное значение измеряемой величины для опрашиваемого в данный момент датчика и температуры, в которой ои находится. Па чертеже изображена схема устройства.Устройство содержит первую группу датчиков 1 (часть основных датчиков температуры служит, кроме того,для изменения температуры корректируемых основных датчиков), коммутатор 2, аналого-цифровой преобразователь (АЦП) 3, вторую группу датчиков4, предназначенных для измерения температуры основных датчиков, коммутатор 5, А 1 П 6, генератор 7, счетчики8 и 9, адресный деь.йратор 10, блок11 постоянной памяти предназначен"ный для хранения и выдачи чисел,соответствующих комбинациям на адресных входах,Устройство работает следующим образом,Очередной импульс с выхода генератора 7,...

Номер патента: 1569861

Опубликовано: 07.06.1990

Авторы: Евланов, Золотоносов, Румянцева

МПК: G08C 25/02

Метки: признаков, регистрации, служебных

...блоках 10 и 11 сравнения и во втором цикле сопоставляются сигналы, прошедшие весь тракт и исходные сигналыФормирователя 9 контрольных импульсов.Информационные сигналы и контроль, ные импульсы с выходом блока 3 передачи и блока 6 приема, сигналы неисправности с выходов блоков 10 и 11 50сравнения, сопоставляемые исходныеи выходные, контрольные импульсы черезраспределители 12 и 14 поступают вЗУ, откуда и считываются по внешнимуправляющим командам. Для сопряжения 55ЗУ с внешними регистрирующими радиоустройствами использован формирователь 15 радиоимпульсов, а для указания оператору возможности считывания информации (подачи внешних управляющих команд) использован Формирователь 17 командных импульсов, на вход которого через элемент...

Номер патента: 1571634

Опубликовано: 15.06.1990

Авторы: Алехин, Кононов

МПК: G08C 19/16

Метки: дистанционного, объектом, пульт

...вход втЬрого ключа 9 подан "О" и ключ 9 закрыт.Разряд аккумуляторов источника 5питания сопровождается резким увеличением его внутреннего сопротивления,,что вызывает "провалы" в падениинапряжения на первом резисторе 10 вмомент включения блока 4 излучателейпервым ключом 3. По мере разряда аккумуляторов амплитуда "провалов возрастает и наступает момент, когда55транзистор 12 закроется на времявключения блока 4 излучателя, а затем вновь откроетсяЗакрытому состоянию транзистора 12 соответствуетналичие на тактовом входе триггера16 "0", а открытому - "1". Поэтомупервое же закрывание-открывание транзистора 12 вызывает срабатываниетриггера 16, что вызывает включениеиндикатора 8 вторым ключом 9 и запрет прохождения управляющего сигналачерез...

Номер патента: 1571635

Опубликовано: 15.06.1990

Авторы: Алехин, Кононов

МПК: G08C 19/36

Метки: дистанционного, передачи, приема, сигналов

...подвижнымиобъектами в пределах их видимости.Целью изобретения является расширение области применения за счет увеличения дальности действия,На фиг. 1 приведена структурная 1 Осхема устройства; на фиг.2 - временные диаграммы импульсов, поступающих,на входы регистра.Устройство содержит передатчик 1,приемник 2 сигналов управления, селектор 3 синхроимпульсов, генератор4 импульсов, распределитель 5 импульсов, регистр 6, блок 7 исполнительных элементов, селектор 8 сигналовуправления и триггер 9.Устройство работает следующимобразом.Передатчик 1 Формирует модулированные в инфракрасном диапазоне частот последовательности командных 25импульсов, разделенных синхроимпульсами, длительности которых в несколько раз больше длительности...

Номер патента: 1571636

Опубликовано: 15.06.1990

Авторы: Васильев, Воротынский, Мариненко, Рахманкулов, Трифонов

МПК: G08C 25/02

Метки: обратной, связью, телеизмерительная, управляющей

...полезных сигналов близки друг к другу (иногда, например, мало- активные сигналы объединяют в группу каждая группа занимает одну позицию в общем переключателе 2). Введение усредненных параметров В и В упроЩает вычисление в блоке 6 и приводитплавной регулировке числа повторовследовательно, и к редким нарушениям синхронизации,15В случаях, когда недопустимо преышение суммарной дисперсии погрешйости над заданной, усредненные параметры В и В следует заменить наимаксимальные по всем каналам, т.е. Вмюкс лВ)ь и Вмакс ад ъ В 1 опкотофые можно определить в блоке 6 по имеющимся данным о величине В и 0 ц,. В этом случае будет обеспечено1 ЙФфгарантированное значение дисперсии 25 суммарной погрешности и плавное регулирование числа повторов...

Номер патента: 1573462

Опубликовано: 23.06.1990

Автор: Романов

МПК: G08C 19/28

Метки: информации, передачи, приема

...запрещающий потенциал на первый управляющий вход коммутатора. Кроме того, импульс переноса счетчика через элемент ИЛИ 18 сбрасывает в исходное состояние регистры 2 и 3 и в нулевое состояние триггер 12, а также через элемент 21 задержки сбрасывает счетчик 16 в исходное состояние.Через второй информационный вход 24 поступает кодограмма приказа, которая поступает в регистр 3 и отображается на экране дисплея с выхода 28. На полученный приказ с подвижного объекта должно быть выдано подтверждение о приеме данного приказа, поэтому оператор-пользователь ца клавиатуре пульта управления нажимает клавишу "Подтверждение", сигнал от которой подается на вход 25. Затем через элементы И 6 второй группы содержимое полученного приказа с выхода регистра 3...
