G08C — Системы для передачи измеряемых переменных величин, управляющих или подобных сигналов

Номер патента: 364011

Опубликовано: 01.01.1973

Автор: Конструкторского

МПК: G08C 15/00

Метки: еинформации, передачи, тел

...принятую серию сигналов по кодовым признакам, выдает сигнал на запуск датчика 5 интервалов времени передачи ц контролирует его работу.Это происходит следующим образом. С датчика 5 интервалов времени передачи в блок б запуска подается серия контрольных сигналов, которая сравнивается по кодовым признакам с сигналами, принятыми с диспетчерского пункта. Несовпадение кодовых признаков этих сигналов указывает на неисправность датчика интервалов времени передачи. В этом случае для исключения передачи ложной информации с блока б запуска поступает сигнал на сброс дат гика 5 интервалов времени. Прц нормальной работе датчики на всех контролируемых объектах запускаются одновременно, а время цх срабатывания на различных объектах...

Номер патента: 364013

Опубликовано: 01.01.1973

Авторы: Журин, Замай, Куротченко, Руденко

МПК: G08C 19/14

Метки: передачи, телеинформации

...пункте приемник телецзмерення формирует импульсы пошаговой синхронизации по истечении не менее 0,5 сек после начала передачи второй вызывной частоты. Время передачи этой частоты должно быть увеличено ца время передачи контрольной частоты, Импульсы синхронизации, воздействуя на усилитель, манипулируют по амплц. гуде частотный сигнал вызывной частоты. Пос де каждой переданной таким образом амплц тудно-манцпулпрованной посылки приемник телепзмеренця переходит в режим приема аналогичных импульсов, переданных с контролир емого п икта.На контролируемом пункте с момента срабатывания реле П блока управления преобраЗагорская типография зователь аналог - код получает продетектированные двумя диодами и сдвинутые по фазе импульсы...

Номер патента: 364014

Опубликовано: 01.01.1973

Авторы: Барсуков, Макаров

МПК: G08C 19/16

Метки: медленно, меняющихся, процессов, телеконтроля

...врашепии пирамиды электродвигателем 7 фотоэлемент 8 освещается от неподвижного луча 4 - 5 - б периодически через одинаковые промежутки времени, )сВпЕ 000 РОТ 1,О Г ПОДВ 11 жПОГО;111й2 - 5 - 6 - только в те моменты, когда очередное ребро горизонтального основания пирамиды устанавливается перпендикулярно этому лучу. За один оборот пирамиды таких совпадений оказывается также и. Через блок 9 коммутации фотоэлемент осуществляет в течение каждого оборота пирамиды б а-кратное включение и выключение передатчика 10 импульсов. Таким образом, в передающем полукомплекте устройства имеет место время-импульсная модуляция контролируемого процесса.В приемном полукомплекте устройства каждый принятый приемником 11 импульс через блок 12 коммутации...

Номер патента: 364015

Опубликовано: 01.01.1973

Авторы: Назиыок, Никитин, Смирнов

МПК: G08C 25/02

Метки: 4тной, декодирующее, дискретных, обр, передачи, рещающей, системы, сообщений

...и в фор)проватсль 6 поступит ровно тц импульсов достовериости. Благодаря этому формирователь 6 вырабатывает команду Да, с по)ощ.,о которой через коммутатор 4 Осуиеств 364015Ляется перевод слов из промежуточных регистров по цепи 5 на исполнение, например, в запоминающее устройство.Импульсы достоверности подаются также на коммутатор 4, который обеспечивает последовательную запись слов, удовлетворяющих критерию надежности, в свои промежуточные регистры. Установка коммутатора 4 в исходное состояние осуществляется командой Да.Если в каком-либо слове илп в нескольких словах обнаружены ошибки, то схема 2 формирует импульс ошибки, который подается на формирователь 6 и коммутатор 4, который фиксирует номер неправильно принятых слов и...

Номер патента: 364930

Опубликовано: 01.01.1973

Авторы: Вител, Зинкевнч, Кольвах, Лазовский, Подгайский

МПК: G06D 3/00, G08C 13/00

Метки: пневматических, приема, сигналов

...малого диаметра соединено с каналом питания. 1 - усилие пружины при закрьсопле малого аппарата;т пр 2 усилие пружины при закрьсопле большего диаметра,Схема устройства приведена на чертехСигналы к устройству передаются отнапример тумолсра 1, по входному каналКанал 2 сосд 1 нсн непосредственно с псуправляющей камерой 8 реле 4 и через ицпопное звено регулируемый дроссельпневмоемкость 6 - со второй управляюкамерой 7 того жс рслс.Выходы сопловых камер соединены входстсктирующсго усилителя 8.Устройство работает следующим образВ исходном ссстояннн верхнее соплозакрь)го (Рп. =- 01, та) 1 ак меморанныйподжат пружшой 9. При этом выполнясоотношениеРедак Изд.93 Тираж 647о делам изобретений и открытий при Совете М Москва, )К, Раушская наб., д. 4/5...

Номер патента: 364950

Опубликовано: 01.01.1973

Автор: Авторы

МПК: G06J 3/00, G08C 19/16

Метки: дифференцирующее

...и третьим входами бло ка 2, а выходы производных +с//с/Е - со входами схемы ИЛИ 5. Выход последней связан со входом схемы запрета, выход которой соединен с первым входом блока 2 ц частотомером 7.10 Входной сигнал х (1) через блок 2 ц квацтцзатор 3, где он квацтуется по уровням, поступает ца определитель 4. С выходов процзводных +д/Ж ц - Юй определителя снимаются импульсные сигналы, фиксирующие поло гкительный и отрицательный знак производнойисследуемого сигнала. Этц сигналы через схему ИЛИ 5 ц схему запрета поступают ца частотомер. По .астоте следования импульсов судят об абсолютной величине производной 20 сигнала,Прц пересечешш исследуемым сигналомверхнего илц нижнего граничного квантового уровня на выходе + хо цли - хо определителя 4...

Номер патента: 364959

Опубликовано: 01.01.1973

МПК: G08C 15/02, H01H 47/02

Метки: реле, частотное

...для управления опрокидывающейся схемы-триггера.Триггер собран на двух транзисторах 5 и 6, 15 Коллекторной нагрузкой транзистора 6 является исполнительное реле 7.При включении системы всегда открыттранзистор 6, и следовательно, реле 7 замкнуто. Это объясняется тем, что сопротивление 8 20 выбрано ббльшим, чем сопротивление реле, вэтом случае коллекторный ток транзистора 6 возрастает, а коллекторное напряжение понижается, и следовательно, понижается потенциал базы транзистора 6. Лавинообразный 25 процесс приводит к полному отпиранию транзистора 6 и запиранию транзистора 5. Схема находится в устойчивом положении. Выходное напряжение частотного дискриминатора поддерживает данное состояние, если частота поЗ 0 ступающего сигнала...

Номер патента: 365726

Опубликовано: 01.01.1973

Автор: Чагров

МПК: G08C 15/10

Метки: временным, разделением, телемеханики

...разделении сигналов и более восьми - при кодо импульсной передаче сообщений в передаю3щем 1 и приемном 2 устройствах перед формирователями-распределителями б и 7 установлены трехфазные индукционные фазорасщепители 4 и 5.Трехфазные индукционные фазорасщепители 4 и 5 в приемном 2 и передающем 1 устройствах системы телемеханики преобразуют исходную трехфазную систему напряжения в фазовые системы напряжения с числом фаз, позволяющим с помощью логических элементов И за период исходного синхронизирую- щего напряжения формировать импульсные сигналы одной полярности в количестве, равном новому числу фаз, п=т)3.Трехфазный индукционный фазорасщепитель состоит из статора и ротора. На статоре размещена первичная трехфазная обмотка. На роторе...

Номер патента: 366488

Опубликовано: 01.01.1973

Автор: Чагров

МПК: G08C 15/02

...пункта (ДП), узлы б, 7, 8, 9,10, 11, 12 - в полукомплект исполнительногопункта (ИП).Работа устройства.Трехфазная система напряжений единойэлектрической сети 6 на диспетчерском пункте (ДП) и исполнительном пункте (ИП) спомощью трехфазных фазопреобразователей1 на ДП и 7 на ИП, выполненных, например,по потенциометрической схеме, преобразуетсяв тп-фазные системы напряжений, которые подаются па входы формирователей-,распределителей 2 - и ДГ 1 п 1 9 на ИП сооггветственно.366488 ЯЛ1 дак 1 ор Н. Белявская Техред Т. Курилко Корректор Т. Гревцова Заказ 447/14 Изд.116 Тираж 60ЦНИИПИ Комитета по делам изобретений и открытий нриМосква, Ж, Раушская наб., д. 4/5 Подписноеете Министров СССР биография, пр. Сапунова, 2 В...

Номер патента: 366489

Опубликовано: 01.01.1973

Автор: Киевский

МПК: G08C 19/28

Метки: всесоюзная

...быть выпо.тнен, например, по схеме феррит-диодного либо транзисторного ключа. Кроме того, в систему включены демодулятор 6, содержащий приемник частотных сигналов 7 и детектор 8, блок регистрации сигналов 9 и блок синхронизации 10. Блок 5 соединен с регистратором 9 цепью 11, а с блоком 10 - цепью 12. Ооратный канал и связанные с ним устройства подпверждения правилыного приема и запроса искаженной информации на блок-схеме не предусмотрены, так как .в общем случае система может работать и без иих.Устройство работает следующим образом, Передаваемый сигнал от исто гнпка 1 поступает в модулятор 2, где преобразуется в соответствующую данному каналу связи форму, усиливается усилителем 3 и поступает в канал 4. На приемной стороне сигнал...

Номер патента: 367443

Опубликовано: 01.01.1973

Автор: Терещенко

МПК: G08C 13/00

Метки: дискретизации, измерительных

...или 14. одно- полярных треугольных импульсов можно использовать интегратор с принудительным разрядом его накопительного конденсатора в конце каждого периода интегрирования двухполярного прямоугольного импульса с выхода триггера 17. Треугольные импульсы на выходах формирователя начинают нарастать в каждом цикле с нулевого значения со сдвигом во времени на половину периода Т, ца выходе 15, по отношению к выходу 15 г.Датчики 9, и 9 расположены ца измеряемом объекте в непосредственной близости один от другого, воспринимая практически одну и ту же физическую величину (т. е. величину в одной точке) .Устройство дискретизации работает следующим образом.С моментом о поступлеция ца датчики входного воздействия почти совпадает начало формирования...

Номер патента: 367444

Опубликовано: 01.01.1973

Авторы: Вител, Воронин, Иванченко, Камынин, Кот, Стеколин

МПК: G08C 15/06, G08C 19/28

Метки: 367444

...шинам линии связи, блок выбора объекта информации, первый выход которого соединен с входом блока запрета генерации кода, подключенного к генератору кода, а второй выход - с входом блока запрета по сылки очередного кода, подключенного к кодовым усилителям.Однако телемеханические системы с подобным циклическим вызовом объектов информации имеют довольно продолжительные циклы 15 опроса и не позволяют получать информацию с какого-либо объекта по требованию оператора.Предложенное устройство отличается тем, что оно содержит нуль-индикатор, блок разре шения посылки внеочередного кода и формирователь внеочередного кода. Вход формирователя внеочередного кода и выход нуль-индикатора соединены между собой через блок разрешения посылки внеочереднего...

Номер патента: 367445

Опубликовано: 01.01.1973

Автор: Райский

МПК: G08C 19/28, H04Q 3/74

Метки: абонентов, избирания, приоритетного

...Сигналы начала цикла избирания и синхронизации подаются на входы блоков 4 ь , 4; приоритетного адресования всех абонентов.Все блоки приоритетного адресования по конструкции и схеме подключения полностью идентичны, На вход блока поступает сигнал готовности от соответствующего абонента, а с выхода снимается сигнал разрешения на обмен в случае избирания,Блок приоритетного адресовапия 4; служит для выработки последовательного кода адреса г-го абонента, если г-й абонент готов к обмену поразрядной выдачи этого хода Х;, в общедоступную линию 3, выполняющую роль сборки, с одновременным приемом разрядов результирующего кода Л; адреса и для выработки сигнала избирания абонента на основании анализа текущих разрядов кодов Хц и 2 где Хг; - 1-и...

Номер патента: 367446

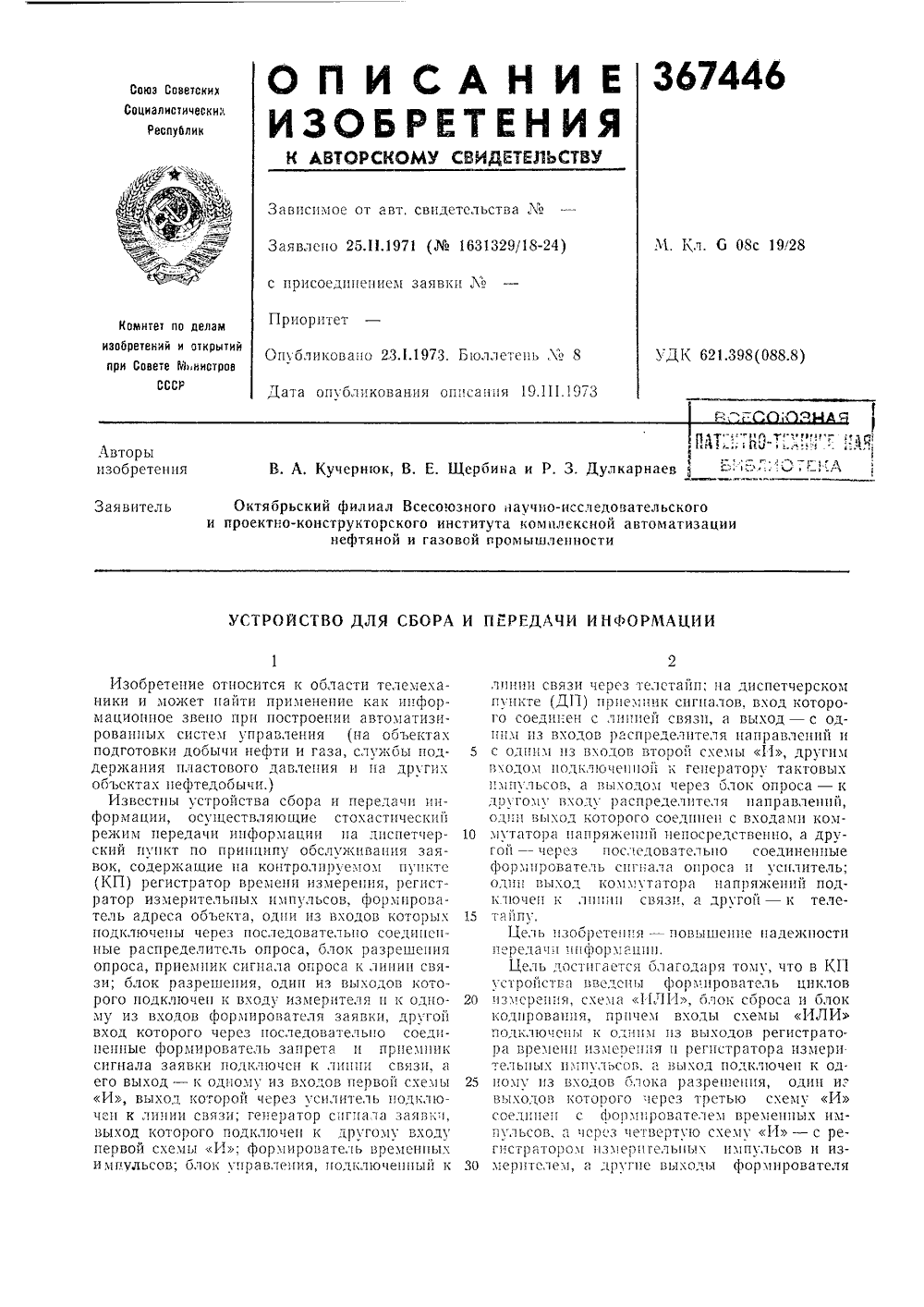

Опубликовано: 01.01.1973

МПК: G08C 19/28

Метки: icf, rrvrr-t, дулкарнаев, игgt, кучернюк, рпгооюянаяfш=, щербина

...импульсов соответственно. При срабатывании программы настройки с регистраторов 7 или 9 поступают сигналы па схему ИЛИ 10, а с нее - на блок 2 разрешеция. Блок разрешения при поступлении сигнала с формирователя 3 циклов измерения прекращает подачу сигналов ца схемы И 4 и 5, чем исключаются дальнейший отсчет времени измерения и запись измерительных импульсов в регистраторах 7 и 9 соответственно. Использование сигнала с формирователя циклов измерепия позволяет исключить погрешности измереция, связанные с динамикой измецепия измеряемого объема жидкости или с переходными процессами в анализируемой среде, Задержка поступления сигнала с формирователя 3 является коррекцией для программной настройки регистраторов 7 и 9. Блок разрешения при...

Номер патента: 368589

Опубликовано: 01.01.1973

Авторы: Авторы, Дрыга, Колесов, Липл, Палехин, Терещенко

МПК: G05B 23/02, G08C 25/04

Метки: динамических, ошибок, сельсинов-приемников, статических

...устройства проверяемого сельсина-приемника 1 с закрепленным яа его валу отражателем (зеркалом) 2 включают, питающее напряжениекоторое подается на обмотки возбуждения сельсинов 1 и 7 и двигатель 11, Двигатель 11 вращает стакан 8 со статором эталонного сельоинадатчика 7. В результате ротор сельсинаприемника вращается в обратную сторону до тех пор, пока луч света, отразившись от зеркала 2, не попадет на дифференциальный фотоэлемент 4.При воздействии света на фотоэлемент 4 на вход усилителя 12,подается сипнал, который усиливается и включает самоблокирующееся реле (на чертежах не,показано), а последпее переключением своих контактов 13 переключает обмотку управления двигателя 11,на питание от усилителя 12.После этого двигатель 11 поворачивает...

Номер патента: 368635

Опубликовано: 01.01.1973

Авторы: Гурков, Польский

МПК: B66C 13/44, G08C 19/12

Метки: механизмами, телеуправления, электроприводом

...схема относится к устройству для телеуправления объектом с четырьмя механизмами (например, подъемным краном с мостом, тележкой и двумя подъемными механизмами). Для управления таким краном требуется всего четыре частоты - по одной на каждый механизм.Импульсы, отличающиеся полярностью и фазой, получаются в передатчике с помощью диодов Д, - :Д 4 от трансформатора Три Для правильной работы схемы необходимо, чтобы трансформаторы Тр, и Трг были сфазированы,На фиг. 2 показаны диаграммы импульсов в различных частях схемы. Графики а и а соответствуют напряжениям на верхних полу- обмотках Тр 1 и Тр 2, а графики б и б - на нижних полуобмотках.В первой позиции вперед командоконтроллера ко входу частотно-модулированного генератора...

Номер патента: 368636

Опубликовано: 01.01.1973

Автор: Московский

МПК: G08C 19/16

Метки: высоковольтной, многоканальное, параметров, телеизмерения, электрических

...определяется какУ=, =Я 1 п - ,а где М - постоянный коэффициент (М=1 з). Входы канала измерения 3 соединены с выходами датчика тока 5, и датчика напряжения 5 з, а входы канала измерения 4 - с выходами датчика тока 5, и фазоповоротного блока 14, поворачивающего вектор напряжения на 90. Особенность каналов 3 и 4 состоит в том, что в них к интеграторам напряжения б, и б 4 подводятся по два напряжения, а именно не- инвертированное - через вспомогательные ключи 15, и 154 и инвертированное - через вспомогательные ключи 1 бз и 1 б 4, причем исходные напряжения, подлежащие интегрированию в канале 3, снимаются с выхода датчика напряжения 5 з, а в канале 4 - с выхода фазоповоротного блока 14, Инвертирование выполняют инверторы 17 з и 174, а...

Номер патента: 369607

Опубликовано: 01.01.1973

Автор: Вайнер

МПК: G08C 15/10

Метки: двухканальное, угломерное

...следующим образом.Для грубого отсчета используется напряжение с фазового детектора 12, пропорциональное с 1 сов а, где а - угловой сдвиг между датчиком и приемником.Для точного отсчета напряжение с роторных обмоток фазовращателя сельсина-датчика 1 преобразуется трансформаторным преобразователем числа фаз в т-фазную систему напряжения. Эти напряжения выпрямляются многофазным выпрямителем 5, на выходе которого получается напряжение, содержащее постоянную и переменную составляющие.Первая гармоника переменной составляющей напряжения имеет частоту 2 т, где 1 - частота на роторе фазовращателя, а т - число фаз системы напряжений, снимаемой с трансформаторного преобразователя числа фаз. Указанная первая гармоника отфильтровывается...

Номер патента: 369608

Опубликовано: 01.01.1973

Авторы: Гомон, Максимов

МПК: G08C 15/06, G08C 19/28

Метки: дискретных, избыточности, сигналов, сокращения

...границ зоны допустимых отклонений.На чертеже приведена блок-схема предложенного устройства.Работа его происходит следующим образом.Дискретные отсчеты информационного сигнала поступают на вход 1 устройства, тактовые импульсы - на его вход 11. В тех случаях, когда величины отсчетов не выходят за пределы зоны допустимых отклонений, заполнения счетчиков импульсов 1, 2 не происходит, так как через блок задержки 3 и открытые элементы запрет 4, 5 на каждом такте осуществляется сброс счетчиков импульсов.Блок б выбора существенных отсчетов, представляющий собой устройство апертурного сжатия дискретной информации, выбирает из последовательности отсчетов существенные, т. е. те, величины которых выходят за одну из границ зоны допустимых отклонений....

Номер патента: 370599

Опубликовано: 01.01.1973

Авторы: Бакрымов, Вител, Зотов, Лазовский, Нроектно, Подгайский, Селин

МПК: G06D 3/00, G08C 13/00

Метки: пневматическое, сигнализации

...давленияподпора.Устройство устанавливают последовательнов канал связи между пультом управления и объектом. При поступлении от пульта управ ления команды Пуск во входиой канал 11появляется пневмосигнал, под воздействием которого срабатывает реле 2 и включается сирена 8. Одновремен,но жесткий центр реле 3 перебрасывается в нижнее положение, и воз дух через дроссель 5 начинает поступать веыкость 7. Процесс заполнения воздухом емкости 7 сопровождается, ростом давления в ней, а следовательно, и .во включающей камере реле 1. Через некоторое вовремя, заданное постоянной времени апериоднческого звена (проводимостью дросселя 5 и объемом емкости 7)давление в емкости 7 достигает порога срабатывания реле 1. При этом жесткий центр реле 1...

Номер патента: 370632

Опубликовано: 01.01.1973

Авторы: Захаров, Здй, Нестеренко

МПК: G08C 25/04

Метки: hiiiigt, i-eha, i4eckaf, всесоюзная, мба, р1п

...определяется передаточной функцией Р(0).Следовательно, если на вход преобразователя 2 поступает последовательность, представляющая собой сумму по т, нулевой последовательности У(0) и любой другой У(О) (в том числе последовательности ошибок, вызываемой помехой в канале связи), то на его выходе оудет последовательность, представляющая собой реакцию Уф (О) преобразователя на ненулевую последовательность У(0). По структуре реакция У(О) представляет собой результат умножения ненулевой последовательности У(О) на передаточную функцию преобразователя 2. Если такую последовательность У(Ю) подать теперь на вход преобразователя д последовательности на п разрядов с управляемой обратной связью с,передаточной функцией 1 (О), но осуществляющего...

Номер патента: 372574

Опубликовано: 01.01.1973

Авторы: Бийлис, Горбачевский, Иванов

МПК: G08C 19/40, H02K 24/00

Метки: 372574

...вторую.Принцип уменьшения фазовой погрешностиследующий, При значениях углов поворота ротора а = 0; а = 0,5 т по короткозамкнутым обмоткам течет ток, создавая потери. Величина5 тока определяется суммой э,д.с. в катушках,из которых состоит каждая короткозамкнутаяобмотка. При этаких значениях углов, вследствие неравномерного распределения потока покоронкам зубцов статора, ток короткозамкну 0 той обмотки максимальный. При значениях.д.302 Тираж 602 ПодписноеПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж, Раушская наб д. 4/5 Типография, нр. Сапунова, 2 3а = 0,25 т, а = 0,5 т в короткозамкнутых обмотках ток отсутствует, так как сумма э.д.с. в катушках, из которых состоит эта обмотка, равна нулю из-за...

Номер патента: 372575

Опубликовано: 01.01.1973

Авторы: Авторы, Иртегов, Петракова, Турченев

МПК: G08C 25/04

Метки: достоверности, информации, телеметрической

...уровня кпума 12. Выходы детекторов 9 и 12 подключены ко входу анализатора 11,Работа устройства основана на принципе контроля работы телеметрического тракта по специальному калибровочному сигналу, которым является синусоидальное напряжение стационарной амалитуды и частоты.Телеметрическая,ниформация поступает на вход воспроизводящего устройства 1 и затемРедактор В. Федотов Заказ 1251/17 Изд, И 302 Тираж 602 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж, Раушская иаб., д. 4/5 Типография, пр. Сапунова, 2 3в устройство обработки 2. Одновременно по контрольному каналу передается кмибровочный синусоидальный сигнал, который поступает на,цепи контроля. Избирательный фильтр 3 выделяет калибровочный...

Номер патента: 372620

Опубликовано: 01.01.1973

Авторы: Волн, Митерев, Орлов, Сафонов

МПК: G08C 19/40, H02K 24/00

Метки: датчик, индукционный

...представлен предложенный датчик в продольном разрезе,Ротор датчика состоит из диска со ступицей 1, несущего на одном из торцов печатную обмотку 2, В ступице ротора выполнена коническая расточка, в которой под действием гайки 3 может перемещаться гибкая разрезная втулка 4, внешняя поверхность которой имеет коническую форму,Внутренняя поверхность втулки цилиндрическая. Расточка внутренней поверхности втулки проводится с номиналом, соответствующим диаметру вала, при этом диск ротора выставляется с минимально возможными торцевым и радиальными биениями обмотки, при рас точке гайка 3 затянута до рабочего положения, После расточки гайки и втулка освобождаются, при этом диаметр втулки увеличивается,При установке ротора на консоль вала гай...

Номер патента: 374650

Опубликовано: 01.01.1973

Авторы: Козеев, Марченко

МПК: G08C 15/10

Метки: дистанционного

...контакты 32. Одновременно ооразуется цепь коммутации полярности напряжения, и через замыкающие контакты 32, переключающие контакты дд и 38 с выхода l, а также через контакты 38 с выхода ь напряжение источника питания через кнопки 1 подается на шины 3 иматрицы 2. 1-гапряжение с выхода 7 через линию 2 включает реле переключения 1 б, которое своими контактами 1 подготавливает цепь питания шин 11 блока б, к которым подключены вспомогательные реле И.ри нажатии одной из кнопок 1 напряжение с шин 3 и 4 матрицы 2 через линии управления 21 подается на две шины 10 и 11 олоков 8 и 9; при этом срабатывает одно из вспомогательных реле 13 блока 8,Замыкающие контакты Н вспомогательного реле 13 подключают исполнительные реле 15 к шинам 10 блока д,...

Номер патента: 374651

Опубликовано: 01.01.1973

Авторы: Воробьев, Рохлин, Скаргин

МПК: G08C 19/16

Метки: многопроводное, телесигнализации, телеуправления

...на командном и исполнительных пунктах; Й - количество полукомплектов телесигнализации на командном и исполнительных пунктах; и - количество ключей управления, реле и сигнальных контактов в каждом полукомплекте) .Схема работает следующим образом.При разомкнутых ключах управления 1 и сигнальных контактах б все выходные элементы отключены, так как цепь на питание обмоток отключить 4 постоянно замкнута.При замыкании любого ключа управления 1 или сигнального контакта б на соответствующем шаге коммутатора 10 потечет ток по компенсирующим обмоткам 5 и по обмоткам включить 3, соответствующих замкнутым цепям выходных элементов 2. Компенсирующие обмотки 5 нейтрализуют действие обмоток отключить 4, так как обе они расположены на одном...

Номер патента: 375668

Опубликовано: 01.01.1973

Авторы: Андреев, Юрков

МПК: G08C 15/08

Метки: 375668

...10 исполнительного реле. Контакт 12 - 4 подготавливает цепь включения исполнительного органа ТУ,Сигнал предварительной команды противоположного характера операции (Закрыть) поступает а вход схемы 5 совпадения, усиливается усилителем 8 и включает обмотку 11 реле. Контакт 11 - 1 обеспечивает самоблокировку обмотки 11, контакт 11 - 2 размыкает цепь питания обмотки 12, контакт 11 - 3 подает напряжение Екпс. питания ца обмотку 10 исполнительного реле, контакт 11 - 4 подготавливает цепь включения исполнительного органа ТУ противоположного характера операции.Сигнал исполнительной команды от различителя 3 усиливается усилителем 7 и включает обмотку 10 исполнительного реле, Контакты 10 - 1 и 10 - 2 замыкают одну из цепей включения...

Номер патента: 375669

Опубликовано: 01.01.1973

Авторы: Арайс, Савченко

МПК: G08C 19/12

Метки: индукционный, поступательного, фазовращатель

...секций сигнальных обмоток 4 и 5, расположенных в рабочем зазоре перпендикулярно к направлению потока, в каждой из секций возникает э.д.с., направленная встречно к э.д.с. соседних обмоток.Длина каждой секции обмоток 4 и 5 соответствует линейному участку синусоиды; секции, расположенные ца противоположных сторонах среднего стержня магнитопровода 1, имеют относительный сдвиг ца половину шага Е. Расстояние между секциями выбирают в зависимости от способа намотки секций (спиральная, ца ребро и т. д,) из условия синусоидального изменения потокосцепления сигнальной обмотки.Как и фазовращатели с входной величиной в виде угла поворота вала, предлагаемый фазовращатель может быть одно- и двухфазным. В однофазном режиме на выходах сигнальных...

Номер патента: 375670

Опубликовано: 01.01.1973

Авторы: Подлиннов, Шанин, Шкир

МПК: G01R 25/04, G08C 19/22

Метки: дискриминатор, фазовый, цифровой

...триггера 3 при разности фаз, близкой к 0 или 360.Импульс с выхода делителя 9 через регистр 12 производит съем информации со счетчика 11, вводит поправку - Уо с регистра 10 в счетчик 11 для очередного измерения, а также устанавливает триггер 4 в исходное (нулевое) состояние, снимая тем самым блокировку с вентиля 5. С приходом очередного измеряемого импульса с фазой ср, триггер 3 устанавливается в состояние 1, открывая вентиль б для прохождения импульсов с генератора 8 на счетчик 11, подсчитывающий число импульсов в мерном интервале.При подавлении шумами измеряемого сигнала с фазой р, триггер 3 не остается в исходном (нулевом) состоянии, и текущая разность фаз не формируется, т. е. на выход устройства будет передаваться...

Номер патента: 375671

Опубликовано: 01.01.1973

Автор: Автор

МПК: G08C 25/00

Метки: сигнализации

...диодов 25, катоды которых подключаются и индивидуальным сигнальным цепям в точке соединения резисторов 11 и 12. Емкость конденсатора 17 в несколько раз превышает емкость любого конденсатора 13 индивидуальной сигнальной цепи.Схема работает следующим образом.В исходном состоянии при отключенных датчиках все тиристоры и динистор находятся в закрытом состоянии, индивидуальные сигнальные лампы погашены, общий звуковой сигнал отключен.Первый включившийся датчик вызывает появление зарядных токов у конденсаторов 5 и 13 данной индивидуальной сигнальной цепи и у общего конденсатора 17. Зарядный ток конденсатора 5, протекая по цепи управления тиристора 3, открывает его и включает общий звуковой сигнал. Выбранные соотношения емкостей...
