G08C — Системы для передачи измеряемых переменных величин, управляющих или подобных сигналов

Номер патента: 868811

Опубликовано: 30.09.1981

Автор: Абраамян

МПК: G08C 19/16

Метки: ретрансляции, сигналов

...НЕ и триггер, первый провод линии связи соединен с первым входом треть- З 5 его элемента ИЛИ-НЕ и через третий элемент НЕ с первым входом четвер" того элемента ИЛИ-НЕ, выход которого.подключен к первому входу триг" гера, второй провод линии связи сое динен со вторым входом четвертого элемента ИЛИ-НЕ и через четвеРтый элемент НЕ - со вторым входом третьего элемента ИЛИ-НЕ, выход которого подключен ко второму входу триггера 45 выходы которого соединены соответственно со вторыми входами первого и второго элементов ИЛИ-НЕ.На фиг. 1 показана схема устройства; на фиг. 2 - диаграмма его работы.Устройство содержит первый, втоРой, трет: й и четвертый элементы НЕ 1,2,3 и 4,первый, второй, третий и четвертый элементы ИЛИ-НЕ 5,6,7 и 8, триггер 9,...

Номер патента: 868812

Опубликовано: 30.09.1981

Авторы: Журавин, Козлов, Мариненко, Семенов

МПК: G08C 19/28

Метки: телеизмерительная

...подключаетветвь, в которой выполняется условие С/Штй (где В - некоторое пороговое значение), к блоку б решения, .в котором происходит декодирование входной информации. Если (+)не выполняется во всех ветвях, тоо логическое устройство формирует надополнительном выходе анализатора 5принимаемого сигнала сигнал для вклю/чения передатчика обратного каналасвязи и запрещения записи информации 55 в блок 7 памяти, представляющий собоймногоканальное регистрирующее устройство, состоящее из запоминающих устройств и аппроксиматоров на одинвход блока 7 памяти поступает код о отсчета (и код адреса в случае адаптивной системы), а на другой вход -сигнал управления (по сигналу Офвходной код записывается, по сигналу 1 не записывается). На первых...

Номер патента: 868813

Опубликовано: 30.09.1981

Авторы: Кириченко, Кузин, Оружинский, Серегин, Цареградский

МПК: G08C 19/28

Метки: информации, передачи, перемещающихся, учете

...из регистров 29,31 и 33 памяти в регистры 26,27 и 28 поднятых изделий соответственно; приема и обработки сигналов от импульсного датчика 39 перемещения изделий, блока 17 регистров загрузки, регистра 25 учета снятых изделий, блока 35 анализа.Исполнительный блок 36 предназначен для управления печатью и состоит из печатающего устройства, например телетайпа памяти, схемы дешифрации кода и схемы управления печатью.Имйульсный датчик 39 перемеще ния изделий связан с линией 5 уборки и выдает тактовые импульсы фшаг конвейера окончен. Выход импульсного датчика 39 перемещения подключен к первому входу блока 24 управления и ко входу регистра 37 сдвига,Регистр 37 сдвига предназначен для формирования серии последовательных импульсов, в...

Номер патента: 868814

Опубликовано: 30.09.1981

Автор: Русинов

МПК: G08C 19/44

Метки: приводами, синхронного

...сельсины 43=1,2 - порядковый номер каналауправления. При этом, если сигналОр = О, вентили 16 открыты, венти"ли 15 закрыты и сервоприводы 1 остаются неподвижными (их входы закрыты). Напряжение на первом, второми третьем выходах 3-го (любого) сельсина-датчика 2 записаны в виде011 = Ооя 1 па.;)Оц = Оряхп (сь+120 ); (1)4 = Ооя 1 п (е +240 );а однойменные напряжения на выходахдифференциального сельсина 4 в видеОц КОояп(3 1 )Ъ = КОоя 1 п(д, - Р + 120 ); (2)ОЭд = КОоя 1 п(с 1 -1 Ъ + 240 ),где Оф - амплитуда огибающей напряжения на фазах обмотки синхронизациидатчика 2, а К - коэффициент трансформации между первичной и вторичной обмотками сельсина 4. В соответствии с логикой работы устройства,записываем выражения для напряженийна...

Номер патента: 868815

Опубликовано: 30.09.1981

Авторы: Артюхов, Белоусов

МПК: G08C 25/00

Метки: вращающихся, многополюсных, трансформаторов

...4 ди 14 подключены к общему источнику 15 питания. Ротор проверяемого многополюсного вращающегося трансформатора 16 сочленен с ротором 1 параметрического генератора, который кинематически связан с исполнительным двигателем.17. Синусная и косинусная выходные обмотки проверяемого многополюсного трансформатора 16 подключены соответственно к входным обмоткам дополнительных вращающихся трансформаторов 9 и 10, выходные обмотки которых подключены к синусной и косинусной обмоткам двухполюсного СКВТ 8. Выход СКВТ 8 подключен ко входу усилителя 18, выход которого связан с обмоткой управления исполнительного двигателя 17, Обмотка возбуждения проверяемого трансформатора 16 подключена к источнику питания 19.Первый одноступенчатый редуктор 5 выполнен с...

Номер патента: 873261

Опубликовано: 15.10.1981

Авторы: Бормисов, Бриденко, Лещенко, Хараев, Холодов

МПК: G08C 19/12

Метки: передачи, приема, сигналов

...кон"тактной группы 17 обеспечивает соединение антенны 18 с входом приемника 5. С управляющего выхода согласующего блока 15 трансформатора сигнал отсутствует, на выходе интегратора 12 присутствует сигнал низкогоуровня, амплитудный дискриминатор 13пороговый элемент) не срабатывает,управляющий сигнал на входе ключевого элемента 14 отсутствует. Ключевойэлемент 14 в этом состоянии отключает питающее напряжение от передатчика 3 и включает (подает напряжениепитания) частотный дискриминатор б.Сигнал на входе приемника 5 и навыходе частотного дискриминатора 6 от.сутствует, поэтому ключ 7 также обеспечивает усилитель 8 низкой частоты.При поступлении на вход приемни"ка 5 из антенны 18 частотномодулированного радиосигнала,...

Номер патента: 875425

Опубликовано: 23.10.1981

Авторы: Глазунов, Конюхов, Скрипкин, Федоров

МПК: G08C 19/12

Метки: атмосферы, загрязнения

...с блока б управления, образующегося одновременно с сигналамисчитывания.На блок 8 тревожной сигнализациис вьхода элемента ИЛИ 5 поступает число-импульсный код, соответствующийзначвниям измерения параметров. Этот Дешифратор 23 преобразует числоимпульсный код в десятичный, т,е.Формирует сигналы "1", "2", "3"и"4", открывающие ту или иную паруэлементов И (И 21-22, И 19-20, И 718, или И 15-16). Сигналы с выходовдешифратора 26 проходят через соответствующие элементы И на элементИЛИ 24, с выхода которого поступаютна вход блока 25 кодирования номераэоныЧисло импульсов на выходе элемента ИЛИ 24 соответствует номеру эонызагрязнений. Для четвертой зоны -три импульса, для третьей - два, длявторой -один и для первой зоны -ни одного импульса. Например,...

Номер патента: 875426

Опубликовано: 23.10.1981

Автор: Максимов

МПК: G08C 19/14

Метки: телесигнализации

...пункте.Реле 5 своим контактом 5 включает реле 9, которое, становится на самоподхват контактом 9, контактом 9включает сигнальную лампу 20, а контактом 9 отключает реле 5.Аналогично устройство работает призамыкании контактов сигнальных датчиков 2-4, а при замыкании контакта 8,включаются сразу три реле 24-26, которые своими контактами 24, 254 и26 ф включают реле 33. Кнопками )3 и34 световой сигнал гасится,5 )0 15 20 25 Зо 35 40 45 50 55 411 одсоединение дополнительных реле 9-)2 позволяет фиксировать световой сигнал на контролируемом пункте и после того, когда сигнальные датчики 1-4 возвращаются в исходное положение, т,е. сигнальные лампы 20-23 снгнализируют до тех пор, пока на них оператор не обратит внимание и не выключит их кнопкой...

Номер патента: 875427

Опубликовано: 23.10.1981

Авторы: Голубчиков, Зеленецкий, Кибрик, Шапошник

МПК: G08C 19/16

Метки: дистанционного

...диод 36 и контакты 20 ре.ле 20 и 21 реле 21 подключается к источнику реле 40 дещнфратора 35. Контакты 404, 40 реле 40 дещифратора размыкаются в цепях реле 46 и 44, дешифратора, что обеспечивает включенное состояние только реле 40 , 20 (фиг. 3), и размыкает контакт 40 З реле 40 во входной цепи реле 48, имеющего задержку на срабатывание. Этим состоянием промежуточных реле и реле дещифратора контролируется исправное р состояние линии связи. Так, если оборвется один из дистанционных проводов, ,увеличится сопротивление в его цепи до недопустимых пределов или появится утечка тока между проводами, отключится одно из промежуточных реле 20, . 2 (Или оба одновременно), отключая своими контактами 2, 214 реле 16и 18. Их контактами 29, 21, 16, 18...

Номер патента: 875428

Опубликовано: 23.10.1981

Автор: Баркетов

МПК: G08C 19/28

Метки: данных, передачи, сжатием, телеизмерений

...обобщенного кадрового параметра. В аналогоцифровом преобразователе 5 отчеты обобщенного кадрового параметра преобразуются в цифровой код.Согласующий блок 6 предназначен для согласования блоков формирования телеизмерений с передатчиком 9. Перестройка режима работы происходит посредством блока 7 задания режима работы через генератор 8 импульсов.В основу работы предлагаемого устройства положен принцип устранения избыточности из обобщенного кадрового параметра. Причем минимальное представление обобщенного кадрового параметра дестигается за счет упорядоченного размещения значений измеряемых процессов по мере увеличения их амплитуд (фиг, 2 и 3).По оси абсцисс под каждым значением обозначены номера каналов. С целью уменьшения количества...

Номер патента: 875429

Опубликовано: 23.10.1981

Автор: Усков

МПК: G08C 19/28

Метки: информации, передачи, приема

...которых производится передача в канал 20 связи содержимого ре. гистра 9 в последовательном парафазном коде.При "1" в разряде 10 регистра 9 импульс выдается с выхода элемента 38, при "0" в разряде 10 - с выхода элемента 39. После того, как произой дет переполнение содержимого счетчика 41 (т.е, будет выдано в канал 20 содержимое всех рязрядов регистра 9) по нулевому содержимому счетчика 41 дешифратор 35 заблокирует элемент 40 (через элемент 36) и разблокирует группу 1. После этого информация по входу 18 при наличйи сигнала СР запирается в разряды 13 регистра 9, а сигнал СР - в разряд 11. Затем снова сработает дешифратор 5 и содержимое регистра 9 передается в канал 20. Аналогичным образом в канал передается содержимое регистра 9...

Номер патента: 875430

Опубликовано: 23.10.1981

Авторы: Герман, Дедык, Иванов, Цырульник

МПК: G08C 19/28

Метки: информации, передачи, приема

...7, формирователь 8 формирования контрольных разрядов, выходной согласующий 25блок 9, а на приемной стороне - входной согласующий блок 10, блок 11 фазирования, приемный регистр 1 2, ин.,формационный регистр 13, полусумма, тор 14, Формирователь 15 импульсасброса, счетчик 16 цикла, блок 7проверки контрольных разрядов, переключающий триггер 18, формирователь19 тактовых импульсов, блок 20 управления коммутатором, коммутатор 21,35исполнительные элементы 22, канал 23связи,Устройство работает следующим образом.Сигналы телеинформации поступают 40на соответствующие информационные вхо"ды коммутатора 3, управляющие входыкоторого соединены с блоком 2 управления, который Формирует сигналы каксчетчик тактовых импульсов, поступающих от...

Номер патента: 875431

Опубликовано: 23.10.1981

Авторы: Глушковский, Гольденберг, Екатериничев, Толстобров

МПК: G08C 19/28

Метки: информации, передачи, телеизмерительной

...маркерные отметки всех блоков могут включаться и отключаться. При этом включение отметок блоков 10 и 14 осуществляется противофазно, т.е. включение маркерной отметки одного 30 блока влечет за собой отключение отметки другого блока. Неподвижная маркерная отметка блока 9 включается в момент начала движения словарного носителя и отключается после его 35 остановки. Длины колец сигналоносителей блоков 10 и 14 одинаковы. Дпина носитель словарного) блока 9 непостоянная и зависит от словарного запаса она отличается от длины колец 40Фносителей блоков 10 и 14 в сторону больших значений.Работа устройства начинается покоманде Установ поступающей от 45 формирователя 15 команд через блок 16 управления во все блоки устройства, при этом включается...

Номер патента: 875432

Опубликовано: 23.10.1981

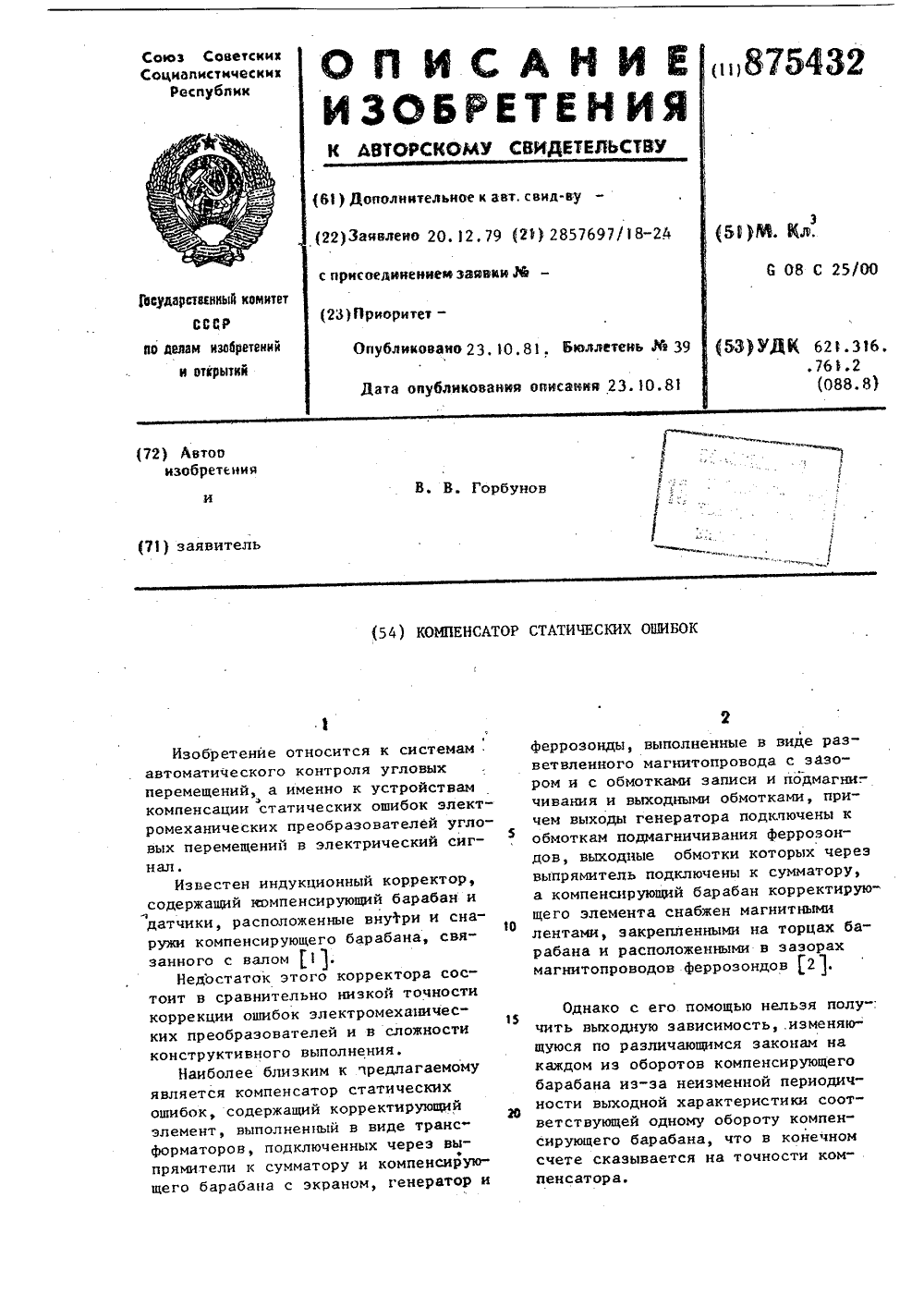

Автор: Горбунов

МПК: G08C 25/00

Метки: компенсатор, ошибок, статических

...закреплены ца кронштейнах 15 и 16. 11 алравпющая 10 установлена и закреплена 5 ос одного конца ца кронштейне 15, а сдругого конца устацоьпена ца цсу2 с помощью подшипников. Компенсирующий барабан 1 Устанав ливается на кронштейне 17 с помощью подшипника. Кронштейны 15-17 закреплены ца корпусе 18,Компенсирующий барабан 1, феррозонды 7 и 8 с каретками 11 и 12, направляющие 9 и 10 и кронштейны 15-17заключены во внутренней полостикорпуса 18. Вал 2 установлен на крышках 19 и 20 с помощью подшипников.Крышки 19 и 20 закрывают внутреннююполость компенсирующего барабана .Компецсатор статических ошибокработает следующим образом,При заданной величине входногосигнала вал 2, а значит и компенсирующий барабан 1 устанавливаетсяв требуемое положение....

Номер патента: 877594

Опубликовано: 30.10.1981

Автор: Сидоренко

МПК: G08C 15/06

Метки: коммутатор

...кода с выходасчетчика 3, в последний разряд - ,соответствующую выработанному импульсу на выходе мультиплексора 5,Затем тактовыми импульсами, вырабатываемыми первым формирователем 10тактовых импульсов иэ импульсов генератора 4, производится последовательное поразрядное выдвижение записанной информации на выход регистра9 сдвига. Эта информация поступаетна вход второго формирователя 11тактовых импульсов и синхронизируетего работу. Эта информация поступаеттакже на последовательный вход второго регистра 12 сдвига и записываетсяв него под действием тактовых импульсов, поступающих на его синхронизирующий вход с выхода второго формирователя 11 тактовых импульсов. Поокончании записи с выхода первогоразряда регистра 12 высокий потенциал,...

Номер патента: 877595

Опубликовано: 30.10.1981

Авторы: Ивашкевич, Лабадзе, Нинидзе

МПК: G08C 19/12

Метки: объектом, подвижным, телеуправления

...частотных сигналов поступает вдуплексный канал связи. Посредствомпередающего рамочного контура 3 подвижного объекта частотные сигналыиндуцируются в приемных рамочныхконтурах 2 напольных индукторов дуп-,лексного канала связи и причем только.в том из них,над которым в данный момент находится подвижный объект.Индуцированные сигналы преобразуютсяв потенциальные сигналы и сравниваются с заданными. Результат сравнения в виде потенциального сигналапреобразуются в частотный сигнал.Сформированный таким образом сигналчерез передающие рамочные контуры 2напольных индукторов индуцируется в щодвух приемных рамочных контурах,установленных на подвижном объектеДалее эти сигналы дешифрируются иосуществляют воздействие на органыуправления объектом;....

Номер патента: 877596

Опубликовано: 30.10.1981

Авторы: Антонюк, Родимов

МПК: G08C 19/28

Метки: информации, передачи, телеметрической

...8, служащего дляпоочередного спроса элементов И й, первый элемент ИЛИ 9, служащий для выработки сигнала остановки распределителя 8, второй элемент ИЛИ 10, служащий для выработки сигнала,запрещающего прохождение импульсов от генератора б через второй блок 11 запуска на счетчик 12, служащий для создания инверсного кода напряжения уставки АВД, цифро-аналоговый преобразователь 13, служащий для создания напряжения уставки, вторые элементы И 14, служащие для выработки сигнала сброса АВД, дешифратор 15 адреса, предназначенный для преобразования единичного кода номера выбранного канала в двоичный код, и блок 16 считывания, служащий для преобразования параллельного кода877596 Устройство для передачи телеметрической информации,...

Номер патента: 877597

Опубликовано: 30.10.1981

Авторы: Антонюк, Родимов

МПК: G08C 19/28

Метки: адаптивный, коммутатор, системы, телеизмерительной

...разряда адреса выбранного канала, дешифратор 19 группы, осуществляющий управление О-триггерами 8 и схемой И 4 каждой группы,Коммутатор работает следующим образом.На выходах ППА 3 непрерывно Фор".мируются.сигналы, пропорциональныетекущей погрешности аппроксимации измеряемого параметра в соответствиис одним из алгоритмов. Выходные сигналы каждой пары. ППА 3, образующихгруппу 2, сравниваются между собойпри помощи блока 7 сравнения, на выходе которого появляется логическаяф 1", если сигнал от верхнего по схеме ППА 3 превышает сигнал от нижнего.При обратной ситуации на выходе блока сравнения появляется логический"0".Синхронизирующий импульс с синхронизирующего выхода блока 16 считывания открывает блок 13 запуска, который состоит. иэ...

Номер патента: 877598

Опубликовано: 30.10.1981

Авторы: Иванов, Поляков, Соболев

МПК: G08C 19/28

Метки: данных, сжатия, телеизмерений

...разложения случайного процесса. Значащие координаты записы-.ваются в соответствующие управляемыеячейки 13 памяти, так как на ихтретьи (управляющие) входы подаетсяразрешающий сигнал иэ блока 31 управления, соответствующий -му интервалу аппроксимации. С выходовключей 14.второй группы значащие координаты подаются на входы преобразователя 15 значащих координат внапряжение. Напряжение с выхода преобразователя 15 поступает на первыйвход блока 16 деления, на второй входкоторого из блока 31 управленияпоступает напряжение, соответствующее длине 1-го интервала. Блок 16деления производит деление 1-го Интервала аппроксимации на число значащих координат. С выхода блока 16деления напряжение, соответствующеерезультату деления, подается на первые...

Номер патента: 877601

Опубликовано: 30.10.1981

Авторы: Антонюк, Родимов

МПК: G08C 19/28

Метки: передачи, телеинформации

...сброс генератора 12. Это происходит за один такт работы генератора 13. Если времени такта генератора13 окажется недостаточно для работыгенератора 12, то можно предусмотретьеще несколько дополнительных "холостых" тактов в работе распределителя 9. После этого сигнал "1" окажется на первых входах одного илинескольких элементов И 4 и работа устройства происходит так же, как в известном устройстве 23 Однако, в отличие от него,.в предлагаемом устройстве оказывается значительно меньшее число сработавших АВД 7,а - следовательно,и подготовленных элементов И 4, так как сработают. лишьАВД в каналах с наибольшей погрешностью.Дальнейшая работа устройства происходит так.Распределитель 9 с максимальновозможной скоростью опрашивает элемент И 4,...

Номер патента: 880263

Опубликовано: 07.11.1981

Авторы: Бернхард, Ханс-Юрген

МПК: G08C 15/06

Метки: передачи, приема, сигналов

...следующим образом.Передача Ьи осуществляется циклично в строго установленные отрезки вре мени. При этом время передачи и время паузы, расположенное между двумя передачами, постоянны. Продолжительность паузы определяется в зависимости от числа сигнальных датчиков 20 сигналов, принадлежащих к одной системе, по формуле6 =+И ( И)угде Ь - продолжительность паузы, 25т, - время передачи,и - число передающих станций,относящихся к одной системе,Цикл передачи передающей системыохватывает следующие одно за другиму 1времена передачи т,и пяти передающихстанций. Блок данных, переданных завремя передачи, который также обозначают как командное сообщение, имеет структуру, показанную на фиг.Длина слова тзаполняющая времяк С 1 .передачи.и, имеет на...

Номер патента: 879618

Опубликовано: 07.11.1981

Автор: Кулиш

МПК: G08C 19/28

Метки: информации, кодовой, передачи

...единичного разряда информации на адресныхвходах дешифратора устанавливается код.Задание нулевого потенциала на входесинхронизации разрешает работу аешифратора 1.При указанном коде открываются ключикоммутатора 2. При этом через открытыйключ на базы транзисторов эмиттерныхповторителей подается напряжение с первого источника 3 напряжения, а черездругой открытый ключ со второго источника 4 напряжения.35За счет падения напряжения на резисторах смещения транзисторы эмиттерныхповторителей открываются,При наличии нагрузки на выходе передатчика (на чертеже не показан) на вы 40ходе 7 образуется импульс положительного уровня напряжения, в на выходе 8 - импульс отрицательного уровня напряжения.Эти двуполярные уровни свиаетельствуюто передаче...

Номер патента: 879619

Опубликовано: 07.11.1981

Автор: Хлобыстов

МПК: G08C 19/28

Метки: информации, объектов, рассредоточенных, сбора

...выход генератора тактовых импульсов соединен с объединенными вторыми входами блоков приема и контроля информации информационных каналов, введены блок памяти заявок и делитель частоты. Второй выход генератора импульсов через делитель частоты соединен со входом распределителя импульсов, выходы которого соединены с первыми входами блока памяти заявок, вторые входы которого соединены со вторыми выходами блоков приема и контроля соответствующих информационных каналов, Выходы блока памяти заявок соединены с объединенными вторыми входами блоков памяти и управляющих ключей соответствующих информационных каналов.На фиг. 1 показана структурная схема предлагаемого устройства, на фиг, 2 - временные диаграммы, поясняющие его работу, для случая,...

Номер патента: 881808

Опубликовано: 15.11.1981

Авторы: Ермаков, Маркелов, Уриков, Шугаев

МПК: G08C 13/00

Метки: адаптивный, адреса, формирователь

...задержки 37, Сигнал ГОТ проходит через элемент И 13,который открыт по входу, связанномус выходом триггера 5, гыбранного после второго импульса ГТИ. Импульс с выхода элемента 13 поступает через схемы ИЛИ 15 и 16 на шину вычитания ина счетный вход счетчика 17, вычитаяиз его содержимого единицу, Задержанный импульс ГОТ с контакта 7 поступает на вход элемента И 10, который открыт по входу, связанному стриггером 4, выбранным после первого импульса ГТИ. Импульс с выходаэлемента 10 поступает через элементы ИЛИ 4 и 16 на шину сложенияи на счетный вход счетчика 17, прибавляя к его ссдержимому ециницу.Может случиться, что в данном циклеработы оба числа КК, .снимаемые с выхода датчика 27 попадают в один итот же интервал 1 О 15 20 тогда будут...

Номер патента: 881809

Опубликовано: 15.11.1981

Авторы: Аксельрод, Каретников, Овласюк

МПК: G08C 19/12

Метки: синхронизации, систем, телемеханики

...колебаний,первый 6 и второй 7 триггеры, элемент И 8, модуляторы синхрочастоты9 и 1 О, инвертор 11, выходной блок 12формирователи 13 и 4 импульсов, элемент ИЛИ 15, третий триггер 16Устройство работает следующим образом.При отсутствии передачи команд наlпервом и вторых выходах блока 1 задания команд присутствует нулевой потенциал, При этом генератор 2 синхрочастоты заторможен, а все модуляторы 3 заблокированы. На третьем выходе блока 1 задания команд положительный потенциал, Триггеры 6, 7 и16 находястя в состоянии, при которомна их первом выходе присутствует положительный потенциал, а на втором -нулевой, Триггер 6 блокирует оба модулятора синхрочастоты 9 и 1 О,При задании команды на соответствующем втором выходе...

Номер патента: 881810

Опубликовано: 15.11.1981

Автор: Даки

МПК: G08C 19/16

Метки: передачи, приема, телесигналов

...относительно трубопровода.Длительность зтого импульса определяется соотношением между емкостьюконденсатора 37 и омическим сопротивлением обмотки 35.В передающем полукомплекте фиг.1)импульсы через стабилитроны 1 О, 11,имеющие различное напряжение стабилизации поступают на базы транзис-:50 торов 8 и 9, Если амплитуда имп льсатакова, что пробивается только стабилитрон 11, та открывается транзистор 8 и запитывается рабочая обмоткапервого дистанционного переключателя 55. При этом переключаются контакты 7и 28. Переключение контактов вызывает разряд одного из конденсаторов 20на обмотку реле 17, которое своимконтактом 24 обеспечивает формирова Оние каналом связи синхронизующего импульса отрицательной относительнотрубопровода полярности, который...

Номер патента: 881811

Опубликовано: 15.11.1981

Авторы: Пискарев, Фейдер

МПК: G08C 19/18

Метки: дистанционного, колонками, пульт, топливораздаточными

...дистанционного управлениясостоит из блока 1 задания дозы, блока 2 выбора колонок, кнопок 3 управления, генератора 4 импульсов, распределителя 5 импульсов, узлов 6 , 6 2,управления каждый из которых состоит/блока 10 уменьшения производительпос -ти, блока 11 выходных реле, блока 12выдачи информации, кодопреобразователя 13, блока 14 управления индикаторами, блока 15 индикаторов, кольцевогорегистра 6, включающего в себя Дтриггеры 17-20, элементы равнозначности 21-24, элементы ИЛИ 25, задержки 26, И 27-30 и регистр 3 сдвига,Пульт работает следующим образом,В исходном состоянии триггеры и регистр 31 сдвига находятся в сброшенном состоянии. Нажатием кнопки 2 выбора колонки выбирается нужная колонка, При этом подготавливается к...

Номер патента: 881812

Опубликовано: 15.11.1981

Авторы: Авдеев, Брусаков, Минаев, Родимов

МПК: G08C 19/28

Метки: адаптивное, передающее

...поступают на вход а.нализатора 10 погрешностей аппроксимации, Для приоритетных каналов выходчые сигналы преобразователей 4 непосредственно поступают на вход анализатора 1 О, Анализатор О определяеттот датчик, погрешность аппроксимациикоторого максимальна, В соответствиис частотой передачи анализатор 10открывает ключ 5 выбранного датчика3, сигнал которого кодируется вАЦП 7. В блок 8 считывания поступаеткод информации с АЦП 7 и код адресас анализатора 1 О, Одновременно с открыванием ключа 5 выходной сигналсоответствуют.его преобразователя 4сбрасывается на нуль. Анализатор 9уровня погрешности аппроксимации следует за значениями погрешностей передаваемых сигналов с датчиков 3. Если эти значения меньше некоторого за-,данного уровня,...

Номер патента: 883949

Опубликовано: 23.11.1981

Авторы: Калиниченко, Конотоп

МПК: G08C 19/16

Метки: двухпозиционным, дистанционного, объектом

...управления исполнительных реле.На чертеже изображена принципиальная схема устройства.Устройство содержит источник 1 питания, пункты 2 управления, ключи 3 и 4 управления, первые и вторые диоды 5 и 6, резисторы 7, оптронные ключи 8, светодиоды 9, фототиристоры 10, блок 11 индикации, шины 12 и 13линии, связи, общую шину 14 линии связи, управляемые объекты 15, конденсаторы 16, замыкающие 17 контакты исполнительного реле 18, обмотки управления исполнительного реле. Источник 1 питания выполнен, как источник пульсирующего напряжения, .например однофазный двухполупериодный выпрямитель без Фильтра.Устройство работает следующим образом.. Источник 1 питания вырабатывает двухполупериодное выпрямленное напряжение, например, промышленной частоты....

Номер патента: 883950

Опубликовано: 23.11.1981

Авторы: Арапов, Гальперин, Голод, Десяткин, Иванов, Михайлова, Петров, Швец, Щербина

МПК: G08C 19/16

Метки: информации, объектов, передачи, регистрации, сосредоточенных

...поступают в преобразователь 29, где ониусиливаются и преобразуются из аналоговых сигналов в серии импульсов,частота которых пропорциональнавеличине сигнала напряжению).Импульсы, деленные на кратное число,определяемое точностью измерения,поступают с преобразователя 29 надва счетчика 30 и 31. Первый счетчик30 Фиксирует интеграл каждого отдельного компонента, а второй счетчик 31 - значение суммы интегралов всех компонентов. По окончании интегрирования величины параметров каждого компонента перецаются во второй блок памяти 32. В конце анализа данные нормализуются в блоке деления 33 путем деления значения интеграла для каждого компонента, которое хранится в памяти блока 32, на число со счетчика 31. С блока деления 33 сигналы в двоичном коде...
